JEEP CHEROKEE 2020 Betriebsanleitung (in German)

259

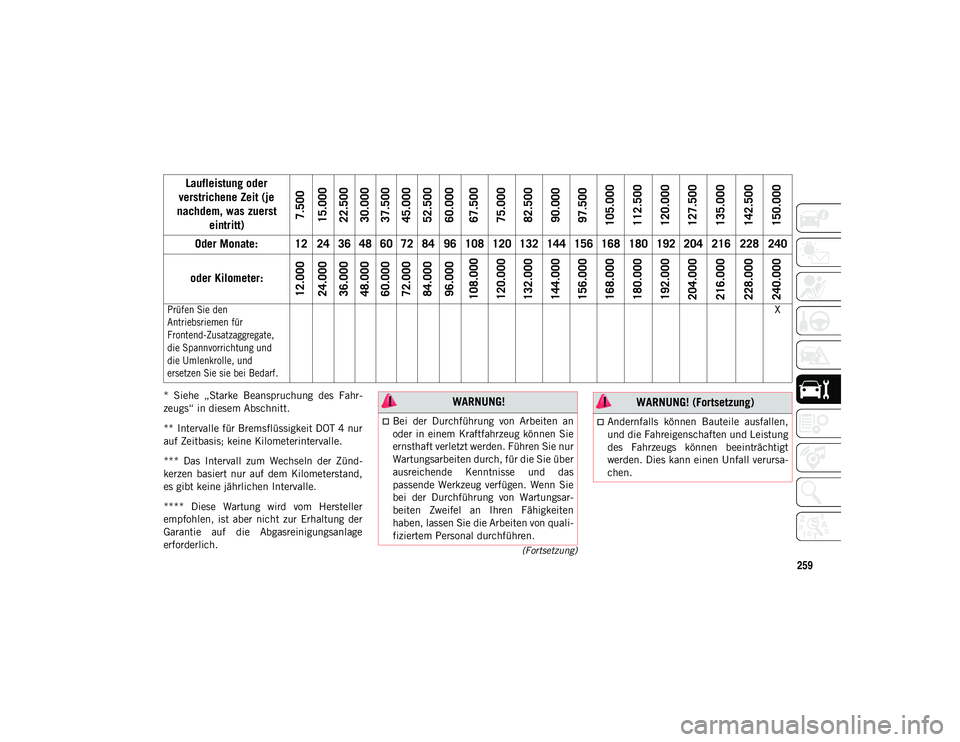

(Fortsetzung)
* Siehe „Starke Beanspruchung des Fahr-
zeugs“ in diesem Abschnitt.
** Intervalle für Bremsflüssigkeit DOT 4 nur
auf Zeitbasis; keine Kilometerintervalle.
*** Das Intervall zum Wechseln der Zünd-
kerzen basiert nur auf dem Kilometerstand,
es gibt keine jährlichen Intervalle.
**** Diese Wartung wird vom Hersteller
empfohlen, ist aber nicht zur Erhaltung der
Garantie auf die Abgasreinigungsanlage
erforderlich.
Prüfen Sie den
Antriebsriemen für
Frontend-Zusatzaggregate,
die Spannvorrichtung und
die Umlenkrolle, und
ersetzen Sie sie bei Bedarf.

X
Laufleistung oder
verstrichene Zeit (je
nachdem, was zuerst eintritt)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
oder Kilometer:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
WARNUNG!
Bei der Durchführung von Arbeiten an
oder in einem Kraftfahrzeug können Sie
ernsthaft verletzt werden. Führen Sie nur
Wartungsarbeiten durch, für die Sie über
ausreichende Kenntnisse und das
passende Werkzeug verfügen. Wenn Sie
bei der Durchführung von Wartungsar-
beiten Zweifel an Ihren Fähigkeiten
haben, lassen Sie die Arbeiten von quali-
fiziertem Personal durchführen.Andernfalls können Bauteile ausfallen,
und die Fahreigenschaften und Leistung
des Fahrzeugs können beeinträchtigt
werden. Dies kann einen Unfall verursa-
chen.
WARNUNG! (Fortsetzung)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 259

SERVICE UND WARTUNG
260

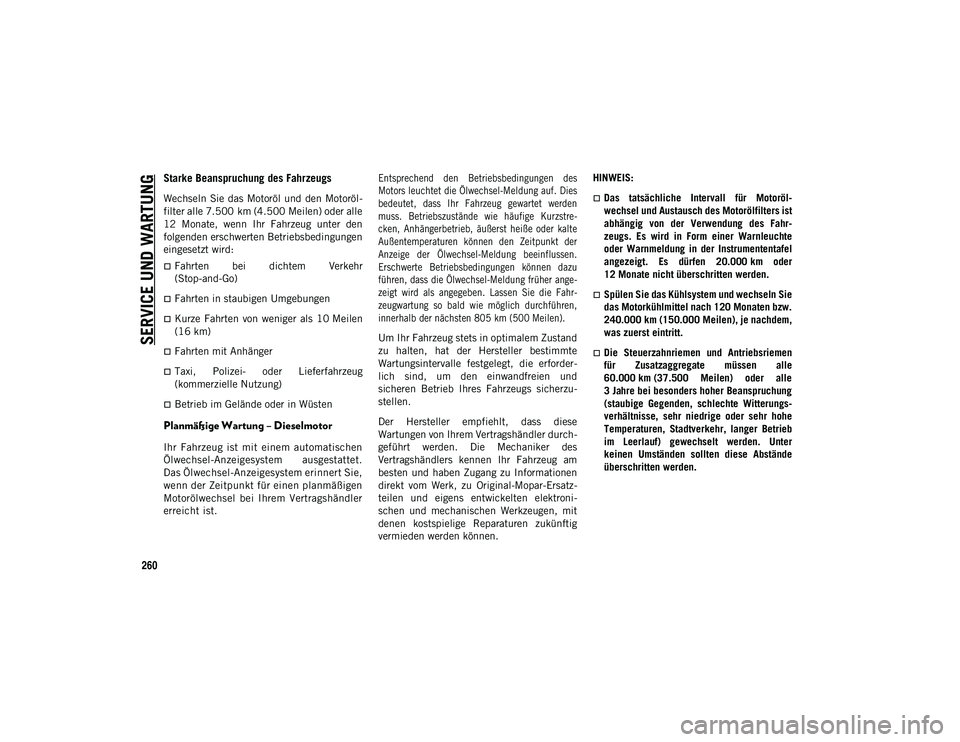

Starke Beanspruchung des Fahrzeugs
Wechseln Sie das Motoröl und den Motoröl-
filter alle 7.500 km (4.500 Meilen) oder alle
12 Monate, wenn Ihr Fahrzeug unter den
folgenden erschwerten Betriebsbedingungen
eingesetzt wird:
Fahrten bei dichtem Verkehr
(Stop-and-Go)
Fahrten in staubigen Umgebungen
Kurze Fahrten von weniger als 10 Meilen
(16 km)
Fahrten mit Anhänger
Taxi, Polizei- oder Lieferfahrzeug
(kommerzielle Nutzung)
Betrieb im Gelände oder in Wüsten
Planmäßige Wartung – Dieselmotor
Ihr Fahrzeug ist mit einem automatischen
Ölwechsel-Anzeigesystem ausgestattet.
Das Ölwechsel-Anzeigesystem erinnert Sie,
wenn der Zeitpunkt für einen planmäßigen
Motorölwechsel bei Ihrem Vertragshändler
erreicht ist.
Entsprechend den Betriebsbedingungen des
Motors leuchtet die Ölwechsel-Meldung auf. Dies
bedeutet, dass Ihr Fahrzeug gewartet werden
muss. Betriebszustände wie häufige Kurzstre-
cken, Anhängerbetrieb, äußerst heiße oder kalte
Außentemperaturen können den Zeitpunkt der
Anzeige der Ölwechsel-Meldung beeinflussen.
Erschwerte Betriebsbedingungen können dazu
führen, dass die Ölwechsel-Meldung früher ange-
zeigt wird als angegeben. Lassen Sie die Fahr-
zeugwartung so bald wie möglich durchführen,
innerhalb der nächsten 805 km (500 Meilen).

Um Ihr Fahrzeug stets in optimalem Zustand
zu halten, hat der Hersteller bestimmte
Wartungsintervalle festgelegt, die erforder-
lich sind, um den einwandfreien und
sicheren Betrieb Ihres Fahrzeugs sicherzu-
stellen.
Der Hersteller empfiehlt, dass diese
Wartungen von Ihrem Vertragshändler durch-
geführt werden. Die Mechaniker des
Vertragshändlers kennen Ihr Fahrzeug am
besten und haben Zugang zu Informationen
direkt vom Werk, zu Original-Mopar-Ersatz-
teilen und eigens entwickelten elektroni-
schen und mechanischen Werkzeugen, mit
denen kostspielige Reparaturen zukünftig
vermieden werden können.HINWEIS:
Das tatsächliche Intervall für Motoröl-
wechsel und Austausch des Motorölfilters ist
abhängig von der Verwendung des Fahr-
zeugs. Es wird in Form einer Warnleuchte
oder Warnmeldung in der Instrumententafel
angezeigt. Es dürfen 20.000 km oder
12 Monate nicht überschritten werden.
Spülen Sie das Kühlsystem und wechseln Sie
das Motorkühlmittel nach 120 Monaten bzw.
240.000 km (150.000 Meilen), je nachdem,
was zuerst eintritt.
Die Steuerzahnriemen und Antriebsriemen
für Zusatzaggregate müssen alle
60.000 km (37.500 Meilen) oder alle3 Jahre bei besonders hoher Beanspruchung
(staubige Gegenden, schlechte Witterungs-
verhältnisse, sehr niedrige oder sehr hohe
Temperaturen, Stadtverkehr, langer Betrieb
im Leerlauf) gewechselt werden. Unter
keinen Umständen sollten diese Abstände
überschritten werden.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 260

261

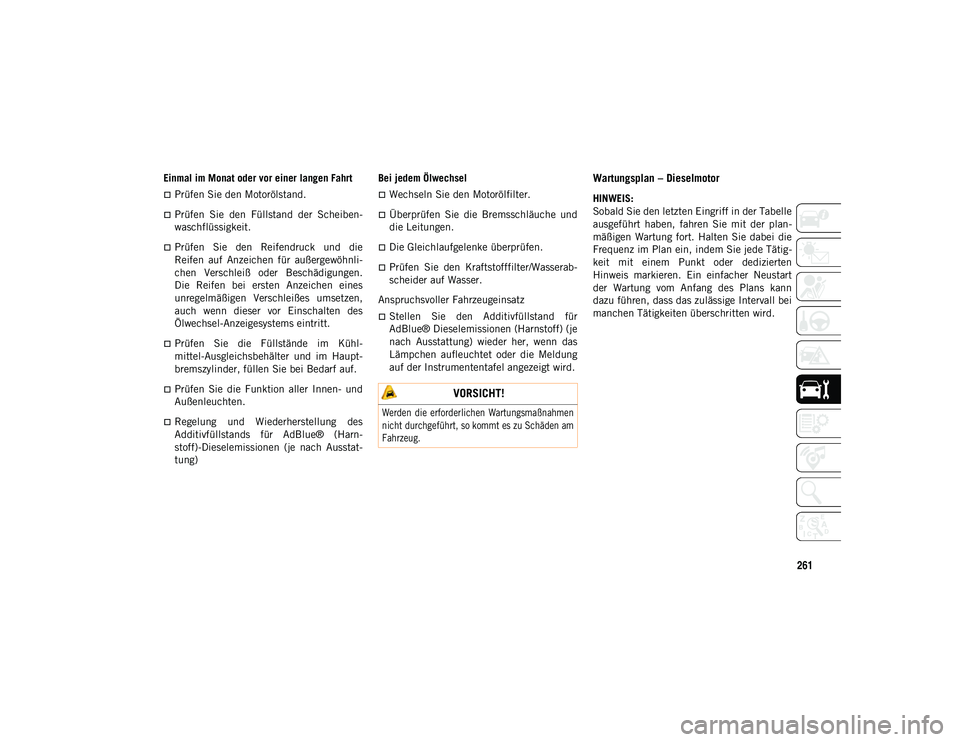

Einmal im Monat oder vor einer langen Fahrt
Prüfen Sie den Motorölstand.
Prüfen Sie den Füllstand der Scheiben-
waschflüssigkeit.
Prüfen Sie den Reifendruck und die
Reifen auf Anzeichen für außergewöhnli-
chen Verschleiß oder Beschädigungen.
Die Reifen bei ersten Anzeichen eines
unregelmäßigen Verschleißes umsetzen,
auch wenn dieser vor Einschalten des
Ölwechsel-Anzeigesystems eintritt.
Prüfen Sie die Füllstände im Kühl-
mittel-Ausgleichsbehälter und im Haupt-
bremszylinder, füllen Sie bei Bedarf auf.
Prüfen Sie die Funktion aller Innen- und
Außenleuchten.
Regelung und Wiederherstellung des
Additivfüllstands für AdBlue® (Harn-
stoff)-Dieselemissionen (je nach Ausstat-
tung)Bei jedem Ölwechsel
Wechseln Sie den Motorölfilter.
Überprüfen Sie die Bremsschläuche und
die Leitungen.
Die Gleichlaufgelenke überprüfen.
Prüfen Sie den Kraftstofffilter/Wasserab-
scheider auf Wasser.
Anspruchsvoller Fahrzeugeinsatz
Stellen Sie den Additivfüllstand für
AdBlue® Dieselemissionen (Harnstoff) (je
nach Ausstattung) wieder her, wenn das
Lämpchen aufleuchtet oder die Meldung
auf der Instrumententafel angezeigt wird.
Wartungsplan – Dieselmotor
HINWEIS:
Sobald Sie den letzten Eingriff in der Tabelle
ausgeführt haben, fahren Sie mit der plan-
mäßigen Wartung fort. Halten Sie dabei die
Frequenz im Plan ein, indem Sie jede Tätig-
keit mit einem Punkt oder dedizierten
Hinweis markieren. Ein einfacher Neustart
der Wartung vom Anfang des Plans kann
dazu führen, dass das zulässige Intervall bei
manchen Tätigkeiten überschritten wird.
VORSICHT!

Werden die erforderlichen Wartungsmaßnahmen
nicht durchgeführt, so kommt es zu Schäden am
Fahrzeug.

2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 261

SERVICE UND WARTUNG

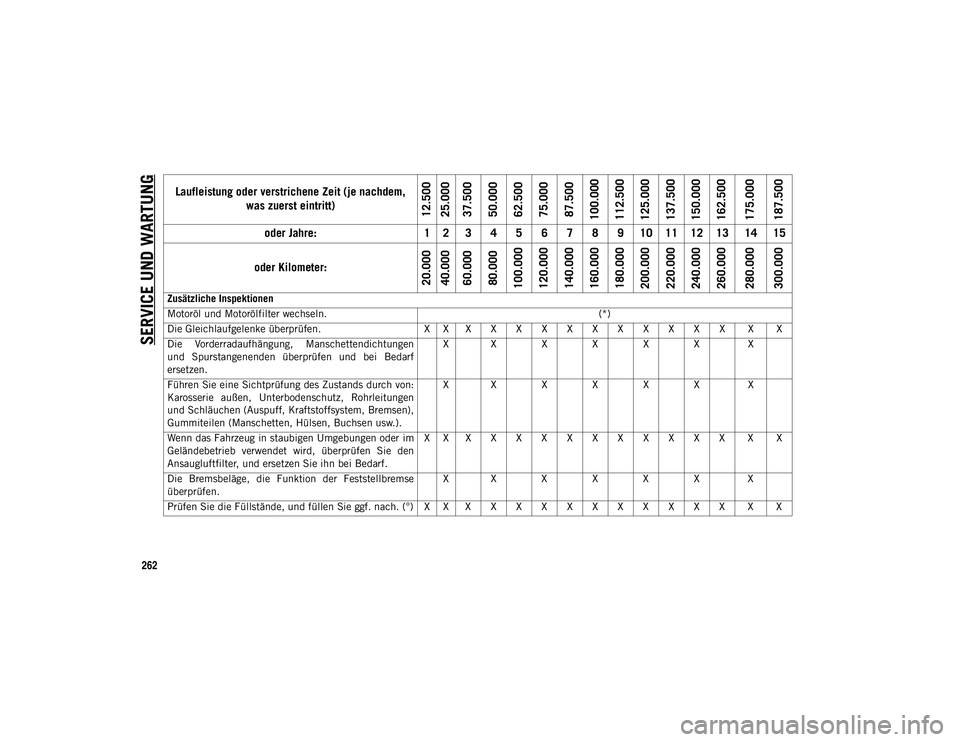

262Laufleistung oder verstrichene Zeit (je nachdem,
was zuerst eintritt)
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
162.500
175.000
187.500
oder Jahre: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
oder Kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
260.000
280.000
300.000
Zusätzliche Inspektionen
Motoröl und Motorölfilter wechseln. (*)
Die Gleichlaufgelenke überprüfen. X X X X X X X X X X X X X X X
Die Vorderradaufhängung, Manschettendichtungen
und Spurstangenenden überprüfen und bei Bedarf
ersetzen. X X X X X X X
Führen Sie eine Sichtprüfung des Zustands durch von:
Karosserie außen, Unterbodenschutz, Rohrleitungen
und Schläuchen (Auspuff, Kraftstoffsystem, Bremsen),
Gummiteilen (Manschetten, Hülsen, Buchsen usw.). X X X X X X X
Wenn das Fahrzeug in staubigen Umgebungen oder im
Geländebetrieb verwendet wird, überprüfen Sie den
Ansaugluftfilter, und ersetzen Sie ihn bei Bedarf. X X X X X X X X X X X X X X X
Die Bremsbeläge, die Funktion der Feststellbremse
überprüfen. X X X X X X X
Prüfen Sie die Füllstände, und füllen Sie ggf. nach. (°) X X X X X X X X X X X X X X X
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 262

263

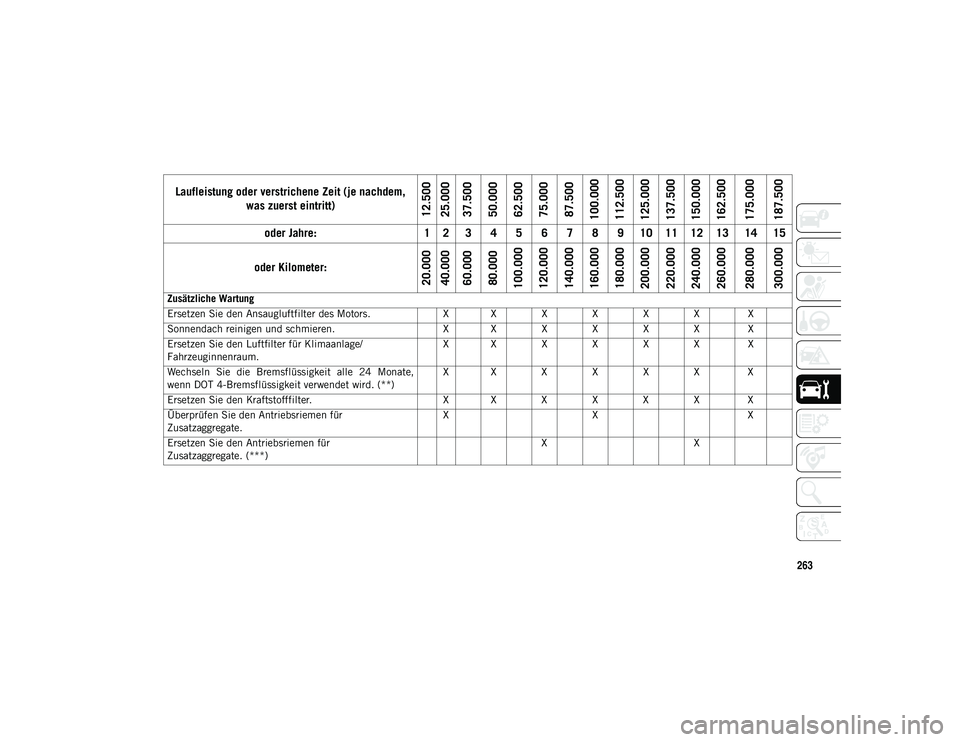

Zusätzliche Wartung
Ersetzen Sie den Ansaugluftfilter des Motors.X X X X X X X
Sonnendach reinigen und schmieren. X X X X X X X
Ersetzen Sie den Luftfilter für Klimaanlage/
Fahrzeuginnenraum. X X X X X X X
Wechseln Sie die Bremsflüssigkeit alle 24 Monate,
wenn DOT 4-Bremsflüssigkeit verwendet wird. (**) X X X X X X X
Ersetzen Sie den Kraftstofffilter. X X X X X X X
Überprüfen Sie den Antriebsriemen für
Zusatzaggregate. X
X X
Ersetzen Sie den Antriebsriemen für
Zusatzaggregate. (***) X
X
Laufleistung oder verstrichene Zeit (je nachdem,
was zuerst eintritt)
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
162.500
175.000
187.500
oder Jahre: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
oder Kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
260.000
280.000
300.000
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 263

SERVICE UND WARTUNG
264

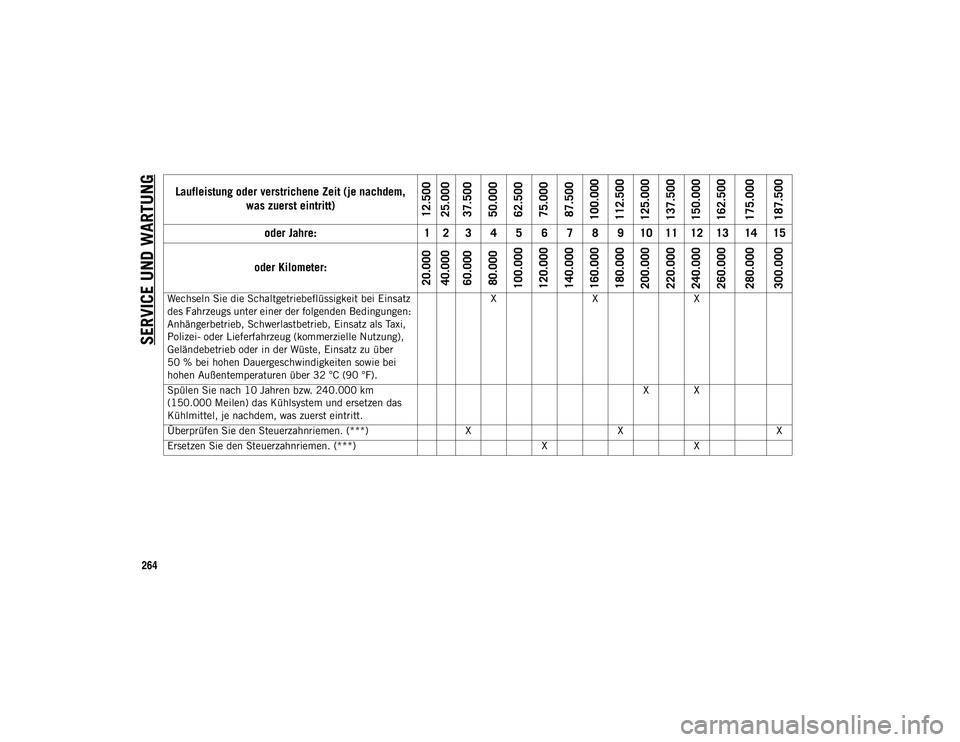

Wechseln Sie die Schaltgetriebeflüssigkeit bei Einsatz
des Fahrzeugs unter einer der folgenden Bedingungen:
Anhängerbetrieb, Schwerlastbetrieb, Einsatz als Taxi,
Polizei- oder Lieferfahrzeug (kommerzielle Nutzung),
Geländebetrieb oder in der Wüste, Einsatz zu über
50 % bei hohen Dauergeschwindigkeiten sowie bei
hohen Außentemperaturen über 32 °C (90 °F).X
XX
Spülen Sie nach 10 Jahren bzw. 240.000 km
(150.000 Meilen) das Kühlsystem und ersetzen das
Kühlmittel, je nachdem, was zuerst eintritt. X X
Überprüfen Sie den Steuerzahnriemen. (***) XX X
Ersetzen Sie den Steuerzahnriemen. (***) XX
Laufleistung oder verstrichene Zeit (je nachdem,
was zuerst eintritt)
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
162.500
175.000
187.500
oder Jahre: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
oder Kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
260.000
280.000
300.000
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 264

265

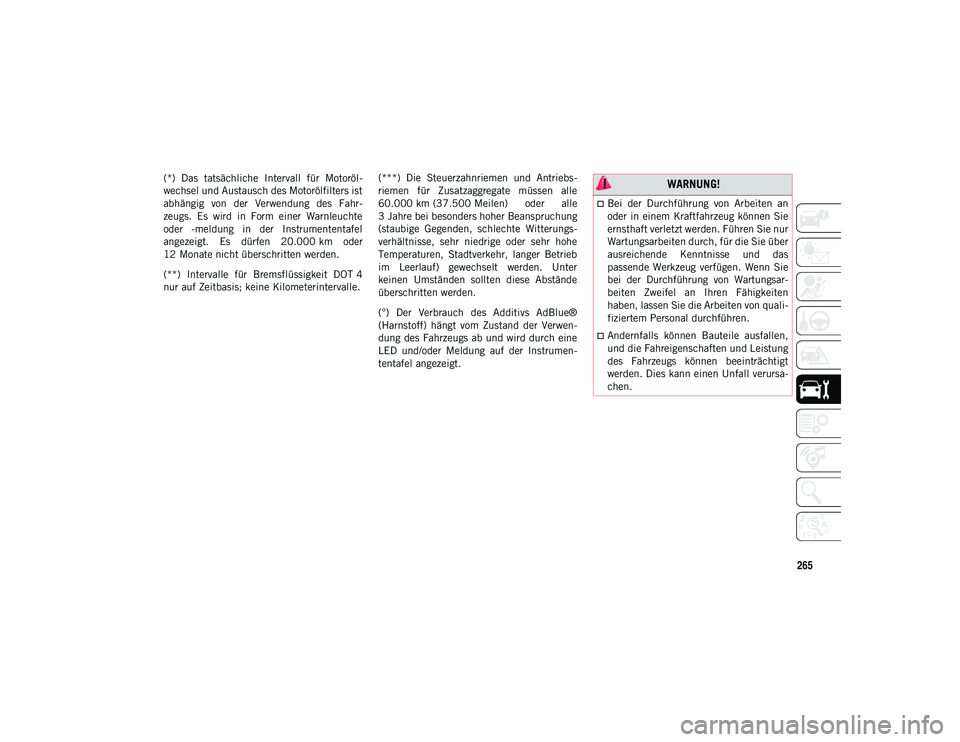

(*) Das tatsächliche Intervall für Motoröl-
wechsel und Austausch des Motorölfilters ist
abhängig von der Verwendung des Fahr-
zeugs. Es wird in Form einer Warnleuchte
oder -meldung in der Instrumententafel
angezeigt. Es dürfen 20.000 km oder
12 Monate nicht überschritten werden.
(**) Intervalle für Bremsflüssigkeit DOT 4
nur auf Zeitbasis; keine Kilometerintervalle.(***) Die Steuerzahnriemen und Antriebs-
riemen für Zusatzaggregate müssen alle
60.000 km (37.500 Meilen) oder alle
3 Jahre bei besonders hoher Beanspruchung
(staubige Gegenden, schlechte Witterungs-
verhältnisse, sehr niedrige oder sehr hohe
Temperaturen, Stadtverkehr, langer Betrieb
im Leerlauf) gewechselt werden. Unter
keinen Umständen sollten diese Abstände
überschritten werden.
(°) Der Verbrauch des Additivs AdBlue®
(Harnstoff) hängt vom Zustand der Verwen-
dung des Fahrzeugs ab und wird durch eine
LED und/oder Meldung auf der Instrumen-
tentafel angezeigt. WARNUNG!
Bei der Durchführung von Arbeiten an
oder in einem Kraftfahrzeug können Sie
ernsthaft verletzt werden. Führen Sie nur
Wartungsarbeiten durch, für die Sie über
ausreichende Kenntnisse und das
passende Werkzeug verfügen. Wenn Sie
bei der Durchführung von Wartungsar-
beiten Zweifel an Ihren Fähigkeiten
haben, lassen Sie die Arbeiten von quali-
fiziertem Personal durchführen.
Andernfalls können Bauteile ausfallen,
und die Fahreigenschaften und Leistung
des Fahrzeugs können beeinträchtigt
werden. Dies kann einen Unfall verursa-
chen.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 265

SERVICE UND WARTUNG
266

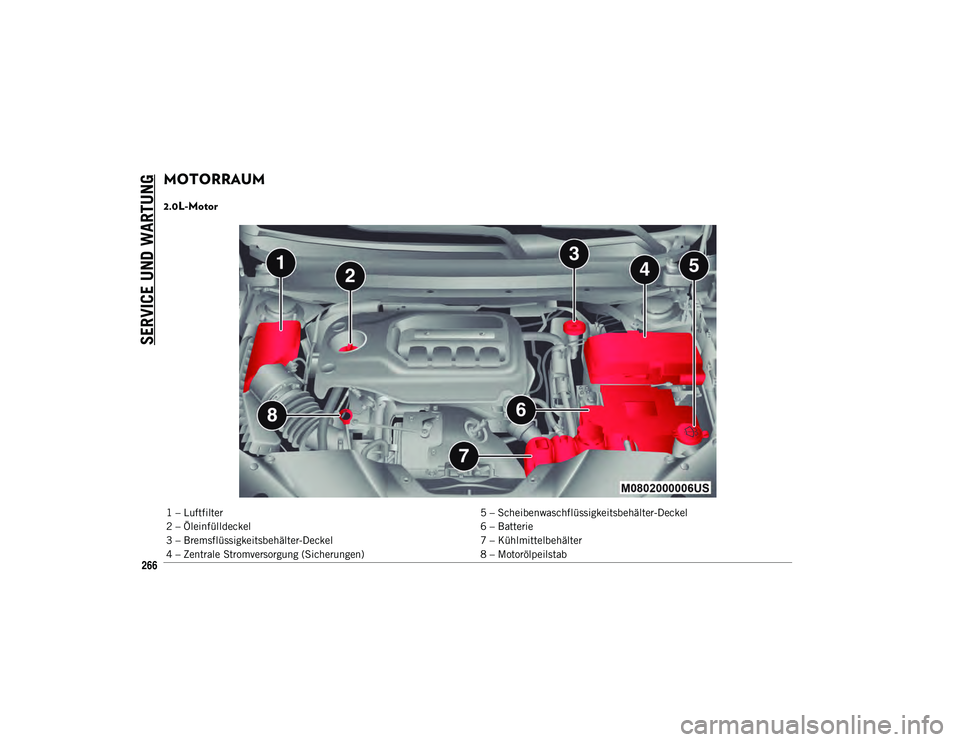

MOTORRAUM
2.0L-Motor
1 – Luftfilter5 – Scheibenwaschflüssigkeitsbehälter-Deckel
2 – Öleinfülldeckel 6 – Batterie
3 – Bremsflüssigkeitsbehälter-Deckel 7 – Kühlmittelbehälter
4 – Zentrale Stromversorgung (Sicherungen) 8 – Motorölpeilstab
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 266

267

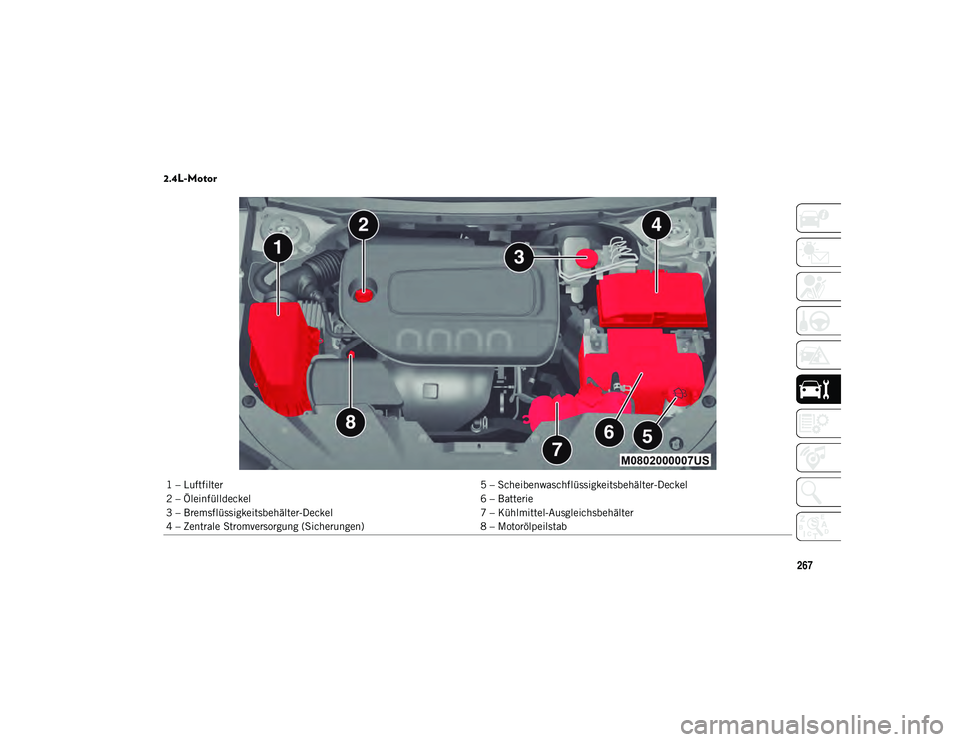

2.4L-Motor
1 – Luftfilter5 – Scheibenwaschflüssigkeitsbehälter-Deckel
2 – Öleinfülldeckel 6 – Batterie
3 – Bremsflüssigkeitsbehälter-Deckel 7 – Kühlmittel-Ausgleichsbehälter
4 – Zentrale Stromversorgung (Sicherungen) 8 – Motorölpeilstab
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 267

SERVICE UND WARTUNG
268

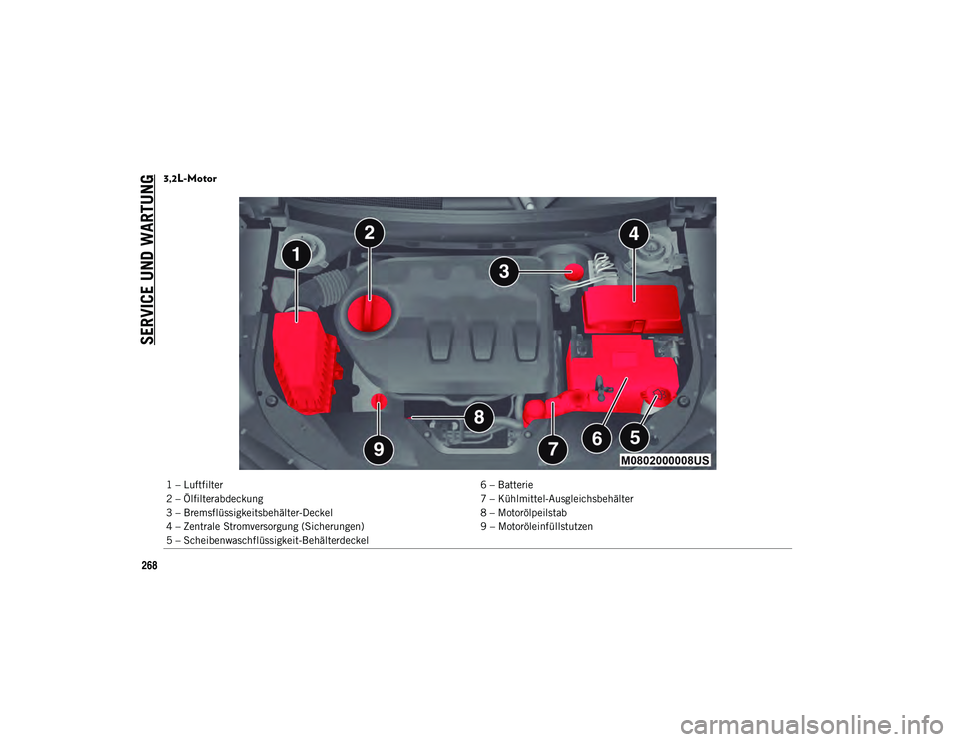

3,2L-Motor
1 – Luftfilter6 – Batterie
2 – Ölfilterabdeckung 7 – Kühlmittel-Ausgleichsbehälter
3 – Bremsflüssigkeitsbehälter-Deckel 8 – Motorölpeilstab
4 – Zentrale Stromversorgung (Sicherungen) 9 – Motoröleinfüllstutzen
5 – Scheibenwaschflüssigkeit-Behälterdeckel
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 268
