JEEP CHEROKEE 2020 Betriebsanleitung (in German)

249

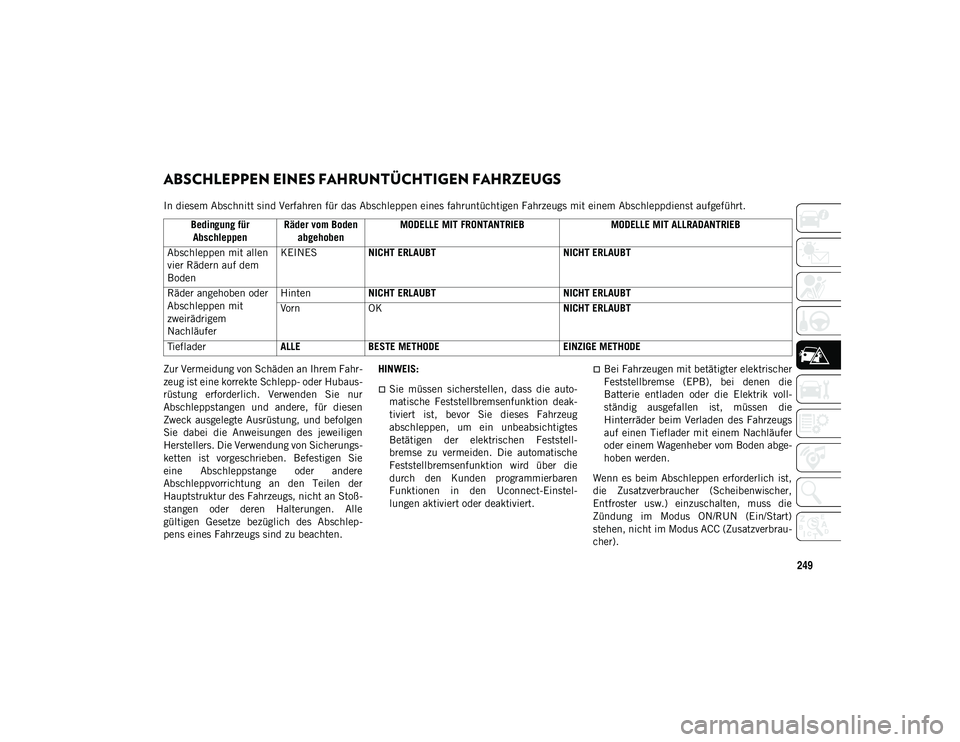

ABSCHLEPPEN EINES FAHRUNTÜCHTIGEN FAHRZEUGS
In diesem Abschnitt sind Verfahren für das Abschleppen eines fahruntüchtigen Fahrzeugs mit einem Abschleppdienst aufgeführt.
Zur Vermeidung von Schäden an Ihrem Fahr-
zeug ist eine korrekte Schlepp- oder Hubaus-
rüstung erforderlich. Verwenden Sie nur
Abschleppstangen und andere, für diesen
Zweck ausgelegte Ausrüstung, und befolgen
Sie dabei die Anweisungen des jeweiligen
Herstellers. Die Verwendung von Sicherungs-
ketten ist vorgeschrieben. Befestigen Sie
eine Abschleppstange oder andere
Abschleppvorrichtung an den Teilen der
Hauptstruktur des Fahrzeugs, nicht an Stoß-
stangen oder deren Halterungen. Alle
gültigen Gesetze bezüglich des Abschlep-
pens eines Fahrzeugs sind zu beachten.HINWEIS:
Sie müssen sicherstellen, dass die auto-
matische Feststellbremsenfunktion deak-
tiviert ist, bevor Sie dieses Fahrzeug
abschleppen, um ein unbeabsichtigtes
Betätigen der elektrischen Feststell-
bremse zu vermeiden. Die automatische
Feststellbremsenfunktion wird über die
durch den Kunden programmierbaren
Funktionen in den Uconnect-Einstel-
lungen aktiviert oder deaktiviert.
Bei Fahrzeugen mit betätigter elektrischer
Feststellbremse (EPB), bei denen die
Batterie entladen oder die Elektrik voll-
ständig ausgefallen ist, müssen die
Hinterräder beim Verladen des Fahrzeugs
auf einen Tieflader mit einem Nachläufer
oder einem Wagenheber vom Boden abge-
hoben werden.
Wenn es beim Abschleppen erforderlich ist,
die Zusatzverbraucher (Scheibenwischer,
Entfroster usw.) einzuschalten, muss die
Zündung im Modus ON/RUN (Ein/Start)
stehen, nicht im Modus ACC (Zusatzverbrau-
cher).
Bedingung für
Abschleppen Räder vom Boden
abgehoben MODELLE MIT FRONTANTRIEB
MODELLE MIT ALLRADANTRIEB
Abschleppen mit allen
vier Rädern auf dem
Boden KEINES
NICHT ERLAUBT NICHT ERLAUBT
Räder angehoben oder
Abschleppen mit
zweirädrigem
Nachläufer Hinten
NICHT ERLAUBT NICHT ERLAUBT
Vorn OK NICHT ERLAUBT
Tieflader ALLEBESTE METHODE EINZIGE METHODE
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 249

PANNENHILFE
250
(Fortsetzung)

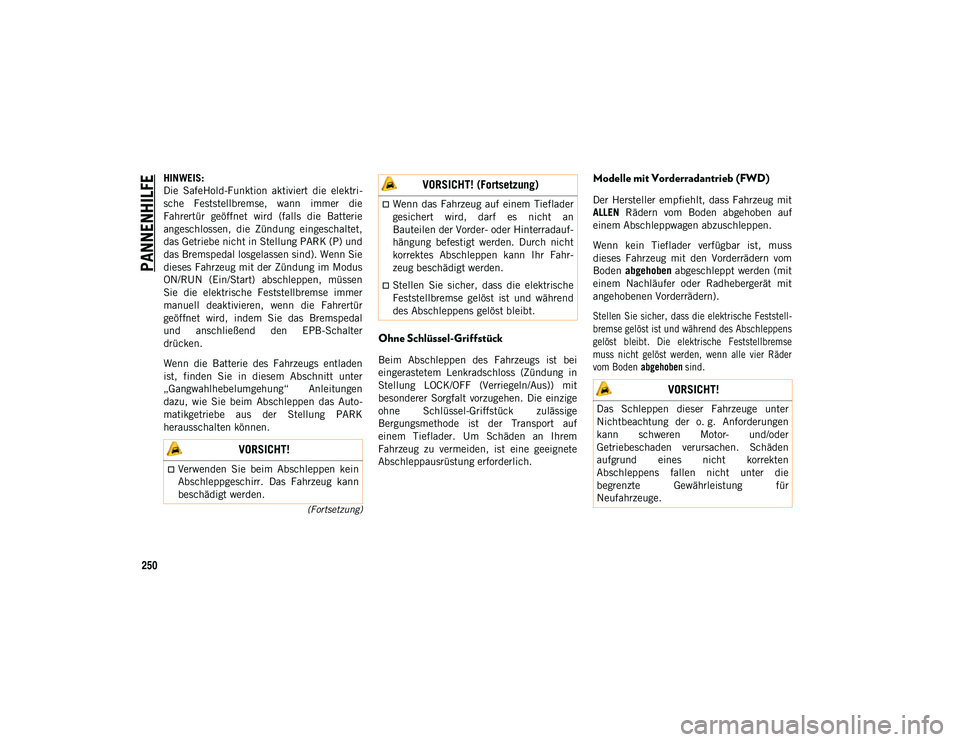

HINWEIS:
Die SafeHold-Funktion aktiviert die elektri-
sche Feststellbremse, wann immer die
Fahrertür geöffnet wird (falls die Batterie
angeschlossen, die Zündung eingeschaltet,
das Getriebe nicht in Stellung PARK (P) und
das Bremspedal losgelassen sind). Wenn Sie
dieses Fahrzeug mit der Zündung im Modus
ON/RUN (Ein/Start) abschleppen, müssen
Sie die elektrische Feststellbremse immer
manuell deaktivieren, wenn die Fahrertür
geöffnet wird, indem Sie das Bremspedal
und anschließend den EPB-Schalter
drücken.
Wenn die Batterie des Fahrzeugs entladen
ist, finden Sie in diesem Abschnitt unter
„Gangwahlhebelumgehung“ Anleitungen
dazu, wie Sie beim Abschleppen das Auto-
matikgetriebe aus der Stellung PARK
herausschalten können.
Ohne Schlüssel-Griffstück
Beim Abschleppen des Fahrzeugs ist bei
eingerastetem Lenkradschloss (Zündung in
Stellung LOCK/OFF (Verriegeln/Aus)) mit
besonderer Sorgfalt vorzugehen. Die einzige
ohne Schlüssel-Griffstück zulässige
Bergungsmethode ist der Transport auf
einem Tieflader. Um Schäden an Ihrem
Fahrzeug zu vermeiden, ist eine geeignete
Abschleppausrüstung erforderlich.
Modelle mit Vorderradantrieb (FWD)
Der Hersteller empfiehlt, dass Fahrzeug mit
ALLEN Rädern vom Boden abgehoben auf
einem Abschleppwagen abzuschleppen.
Wenn kein Tieflader verfügbar ist, muss
dieses Fahrzeug mit den Vorderrädern vom
Boden abgehoben abgeschleppt werden (mit
einem Nachläufer oder Radhebergerät mit
angehobenen Vorderrädern).

Stellen Sie sicher, dass die elektrische Feststell-
bremse gelöst ist und während des Abschleppens
gelöst bleibt. Die elektrische Feststellbremse
muss nicht gelöst werden, wenn alle vier Räder
vom Boden abgehoben sind.

VORSICHT!
Verwenden Sie beim Abschleppen kein
Abschleppgeschirr. Das Fahrzeug kann
beschädigt werden.
Wenn das Fahrzeug auf einem Tieflader
gesichert wird, darf es nicht an
Bauteilen der Vorder- oder Hinterradauf-
hängung befestigt werden. Durch nicht
korrektes Abschleppen kann Ihr Fahr-
zeug beschädigt werden.
Stellen Sie sicher, dass die elektrische
Feststellbremse gelöst ist und während
des Abschleppens gelöst bleibt.
VORSICHT! (Fortsetzung)
VORSICHT!
Das Schleppen dieser Fahrzeuge unter
Nichtbeachtung der o. g. Anforderungen
kann schweren Motor- und/oder
Getriebeschaden verursachen. Schäden
aufgrund eines nicht korrekten
Abschleppens fallen nicht unter die
begrenzte Gewährleistung für
Neufahrzeuge.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 250

251
(Fortsetzung)
Modelle mit Allradantrieb
Der Hersteller sieht vor, beim Abschleppen
alle vier Räder vom Boden ANZUHEBEN.
Zulässig sind das Aufladen des Fahrzeugs
auf einen Abschleppwagen oder das
Abschleppen, wobei ein Ende des Fahrzeugs
angehoben sein muss und das andere Ende
auf einem Nachläufer steht.
Abschleppseil – je nach Ausstattung
Ihr Fahrzeug ist eventuell mit einem
Abschleppseil ausgerüstet. Abschleppseile
reagieren anders als herkömmliche
Abschleppgurte, Ketten oder Seilwinden.
VORSICHT!
Radheber für Vorder- oder Hinterräder
dürfen nicht verwendet werden (wenn
die übrigen Räder auf dem Boden sind).
Wenn beim Abschleppen ein Radheber
zum Anheben der Vorder- oder Hinter-
räder verwendet wird, werden dadurch
interne Schäden am Getriebe oder
Verteilergetriebe verursacht.
Werden beim Abschleppen des Fahr-
zeugs die oben genannten Anforde-
rungen nicht erfüllt, kann dies zu
schweren Schäden am Getriebe und/
oder Verteilergetriebe führen. Schäden
aufgrund eines nicht korrekten
Abschleppens fallen nicht unter die
begrenzte Gewährleistung für Neufahr-
zeuge.
VORSICHT! (Fortsetzung) WARNUNG!

Bergegurte sollten nur in Notfällen verwendet
werden, um liegen gebliebene Fahrzeuge zu bergen.
Verwenden Sie Bergegurte nur bei Fahrzeugen, die
innerhalb des empfohlenen zulässigen
Gesamtgewichts für den Bergegurt liegen. Befestigen
Sie Bergegurte nur an vom Originalhersteller
empfohlenen Verankerungspunkten oder
Verankerungspunkten zum Abschleppen im Notfall.
Befestigen Sie diese niemals an der
Anhängekupplung oder einem Verzurrpunkt des
Fahrzeugs; diese sind für diesen Zweck nicht
ausgelegt. Befestigen Sie diese niemals an der
Fahrzeuglenkung, am Antriebsstrang oder an Teilen
der Radaufhängung. Ziehen Sie einen Gurt NIEMALS
über scharfe Kanten oder scheuernde Flächen, die
den Bergegurt beschädigen können. Verwenden Sie
NIEMALS einen beschädigten Gurt, da er eine
geringere Stärke aufweist. Versuchen Sie NICHT,
Gurte zu reparieren. NUR Personen, die an der
Bergung beteiligt sind, sollten sich in einem der
Fahrzeuge befinden. Keine Mitfahrer. Personen in
den Fahrzeugen können durch Zurückschnellen des
Gurts getroffen werden, wodurch schwere
Verletzungen verursacht werden. BEWEGEN Sie
Umstehende mindestens 12,2 m (40 ft) aus dem
Bergungsbereich, wenn der Bergegurt verwendet
wird.

2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 251

PANNENHILFE
252

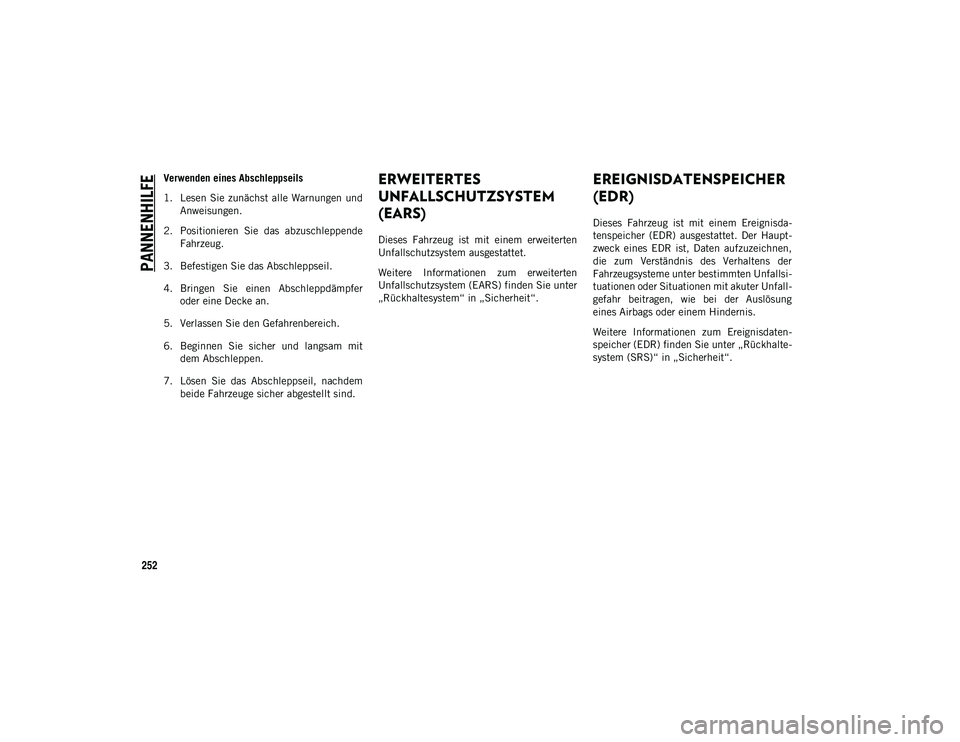

Verwenden eines Abschleppseils
1. Lesen Sie zunächst alle Warnungen undAnweisungen.
2. Positionieren Sie das abzuschleppende Fahrzeug.
3. Befestigen Sie das Abschleppseil.
4. Bringen Sie einen Abschleppdämpfer oder eine Decke an.
5. Verlassen Sie den Gefahrenbereich.
6. Beginnen Sie sicher und langsam mit dem Abschleppen.
7. Lösen Sie das Abschleppseil, nachdem beide Fahrzeuge sicher abgestellt sind.ERWEITERTES
UNFALLSCHUTZSYSTEM
(EARS)
Dieses Fahrzeug ist mit einem erweiterten
Unfallschutzsystem ausgestattet.
Weitere Informationen zum erweiterten
Unfallschutzsystem (EARS) finden Sie unter
„Rückhaltesystem“ in „Sicherheit“.
EREIGNISDATENSPEICHER
(EDR)
Dieses Fahrzeug ist mit einem Ereignisda-
tenspeicher (EDR) ausgestattet. Der Haupt-
zweck eines EDR ist, Daten aufzuzeichnen,
die zum Verständnis des Verhaltens der
Fahrzeugsysteme unter bestimmten Unfallsi-
tuationen oder Situationen mit akuter Unfall-
gefahr beitragen, wie bei der Auslösung
eines Airbags oder einem Hindernis.
Weitere Informationen zum Ereignisdaten-
speicher (EDR) finden Sie unter „Rückhalte-
system (SRS)“ in „Sicherheit“.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 252

253
SERVICE UND WARTUNG

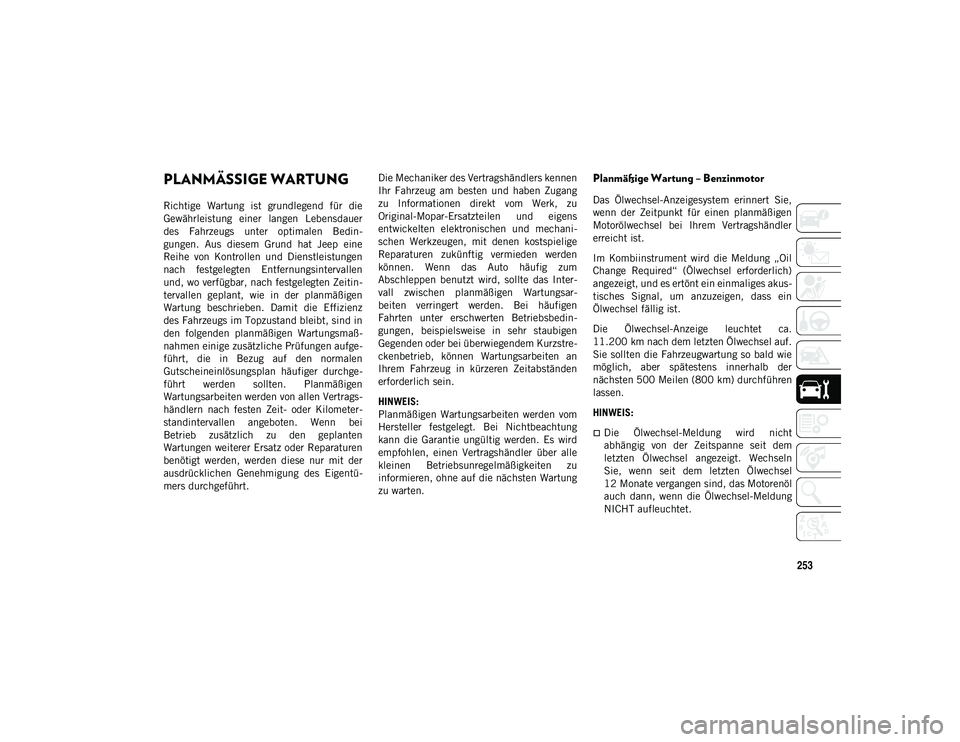

PLANMÄSSIGE WARTUNG
Richtige Wartung ist grundlegend für die
Gewährleistung einer langen Lebensdauer
des Fahrzeugs unter optimalen Bedin-
gungen. Aus diesem Grund hat Jeep eine
Reihe von Kontrollen und Dienstleistungen
nach festgelegten Entfernungsintervallen
und, wo verfügbar, nach festgelegten Zeitin-
tervallen geplant, wie in der planmäßigen
Wartung beschrieben. Damit die Effizienz
des Fahrzeugs im Topzustand bleibt, sind in
den folgenden planmäßigen Wartungsmaß-
nahmen einige zusätzliche Prüfungen aufge-
führt, die in Bezug auf den normalen
Gutscheineinlösungsplan häufiger durchge-
führt werden sollten. Planmäßigen
Wartungsarbeiten werden von allen Vertrags-
händlern nach festen Zeit- oder Kilometer-
standintervallen angeboten. Wenn bei
Betrieb zusätzlich zu den geplanten
Wartungen weiterer Ersatz oder Reparaturen
benötigt werden, werden diese nur mit der
ausdrücklichen Genehmigung des Eigentü-
mers durchgeführt.Die Mechaniker des Vertragshändlers kennen
Ihr Fahrzeug am besten und haben Zugang
zu Informationen direkt vom Werk, zu
Original-Mopar-Ersatzteilen und eigens
entwickelten elektronischen und mechani-
schen Werkzeugen, mit denen kostspielige
Reparaturen zukünftig vermieden werden
können. Wenn das Auto häufig zum
Abschleppen benutzt wird, sollte das Inter-
vall zwischen planmäßigen Wartungsar-
beiten verringert werden. Bei häufigen
Fahrten unter erschwerten Betriebsbedin-
gungen, beispielsweise in sehr staubigen
Gegenden oder bei überwiegendem Kurzstre-
ckenbetrieb, können Wartungsarbeiten an
Ihrem Fahrzeug in kürzeren Zeitabständen
erforderlich sein.
HINWEIS:
Planmäßigen Wartungsarbeiten werden vom
Hersteller festgelegt. Bei Nichtbeachtung
kann die Garantie ungültig werden. Es wird
empfohlen, einen Vertragshändler über alle
kleinen Betriebsunregelmäßigkeiten zu
informieren, ohne auf die nächsten Wartung
zu warten.

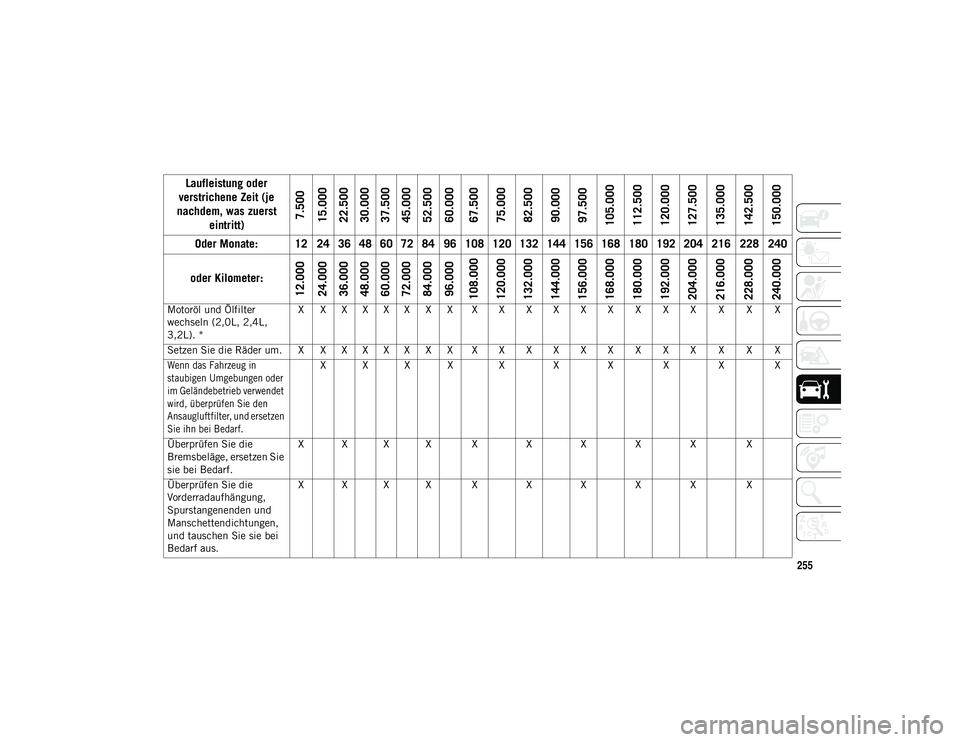

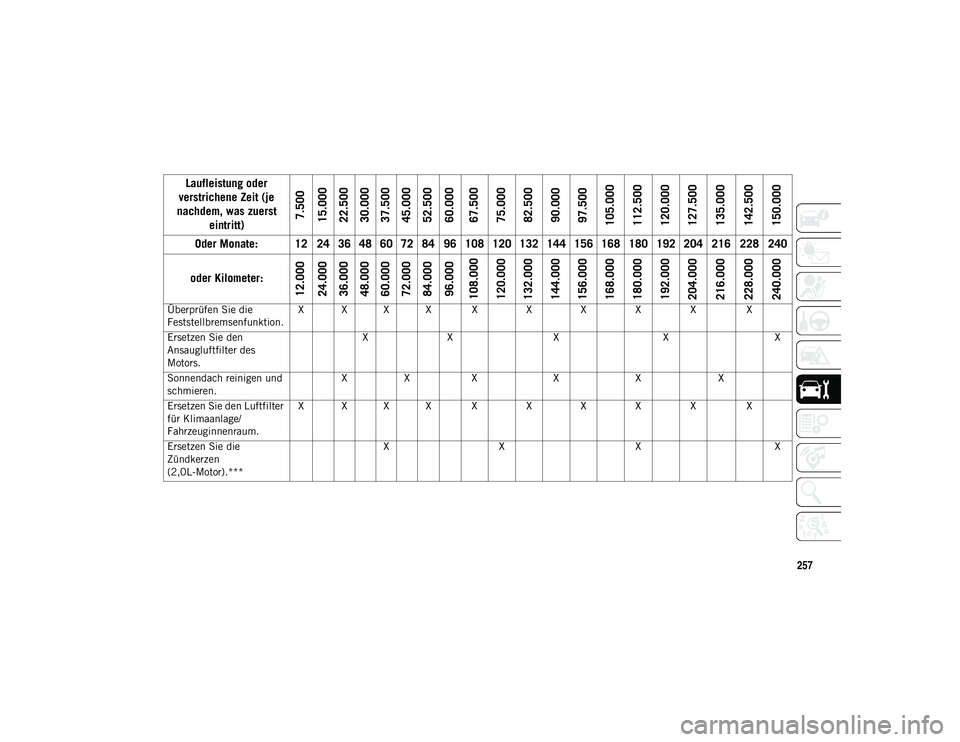

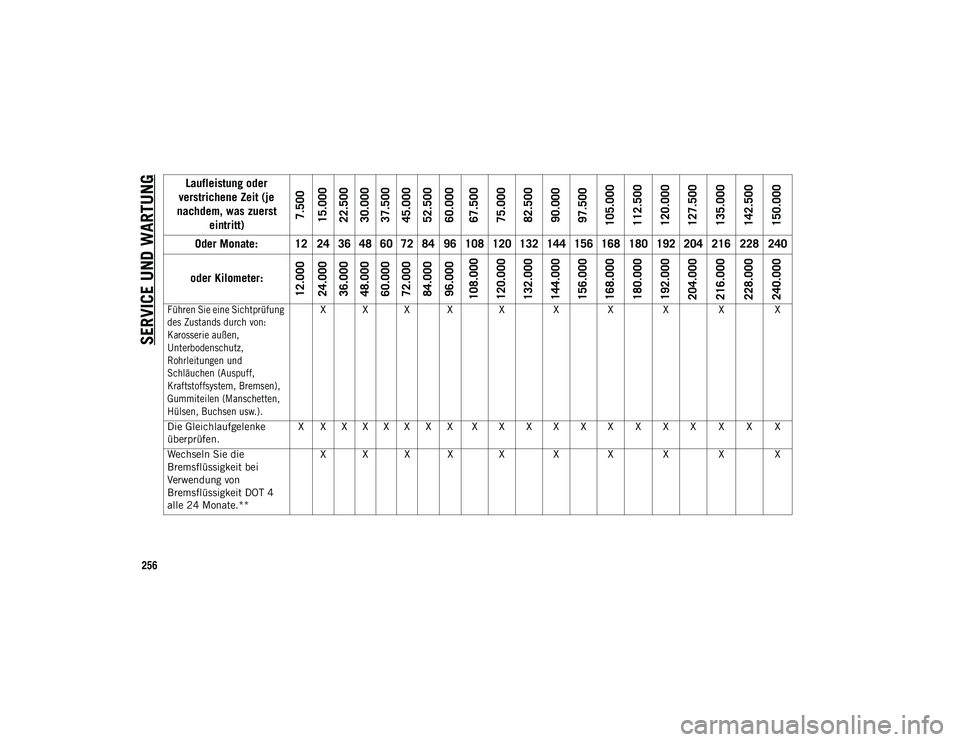

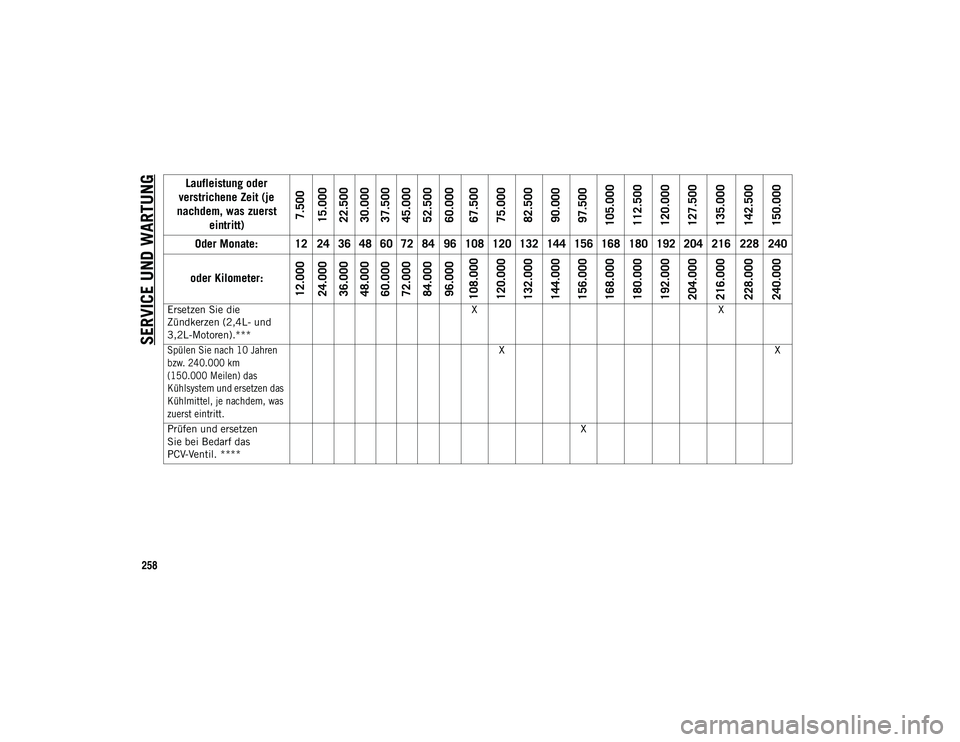

Planmäßige Wartung – Benzinmotor
Das Ölwechsel-Anzeigesystem erinnert Sie,
wenn der Zeitpunkt für einen planmäßigen
Motorölwechsel bei Ihrem Vertragshändler
erreicht ist.
Im Kombiinstrument wird die Meldung „Oil
Change Required“ (Ölwechsel erforderlich)
angezeigt, und es ertönt ein einmaliges akus-
tisches Signal, um anzuzeigen, dass ein
Ölwechsel fällig ist.
Die Ölwechsel-Anzeige leuchtet ca.
11.200 km nach dem letzten Ölwechsel auf.
Sie sollten die Fahrzeugwartung so bald wie
möglich, aber spätestens innerhalb der
nächsten 500 Meilen (800 km) durchführen
lassen.
HINWEIS:
Die Ölwechsel-Meldung wird nicht
abhängig von der Zeitspanne seit dem
letzten Ölwechsel angezeigt. Wechseln
Sie, wenn seit dem letzten Ölwechsel
12 Monate vergangen sind, das Motorenöl
auch dann, wenn die Ölwechsel-Meldung
NICHT aufleuchtet.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 253

SERVICE UND WARTUNG
254
Wechseln Sie das Motoröl häufiger, wenn
Sie Ihr Fahrzeug längere Zeit im Gelände-
betrieb nutzen (lesen Sie dazu den
Abschnitt „Starke Beanspruchung des
Fahrzeugs“).
Die Ölwechselintervalle dürfen unter
keinen Umständen 12.000 km
(7.500 Meilen) bzw. 12 Monate über-
schreiten, je nachdem, was zuerst eintritt.
Nach Abschluss des planmäßigen Ölwech-
sels wird die Ölwechsel-Anzeige von Ihrem
Vertragshändler zurückgesetzt.
Einmal im Monat oder vor einer langen Fahrt
Prüfen Sie den Motorölstand.
Prüfen Sie den Füllstand der Scheiben-
waschflüssigkeit.
Prüfen Sie den Reifendruck und die
Reifen auf Anzeichen für außergewöhnli-
chen Verschleiß oder Beschädigungen.
Die Reifen bei ersten Anzeichen eines
unregelmäßigen Verschleißes umsetzen,
auch wenn dieser vor Einschalten des
Ölwechsel-Anzeigesystems eintritt.
Prüfen Sie die Füllstände im Kühl-
mittel-Ausgleichsbehälter und im Haupt-
bremszylinder, füllen Sie bei Bedarf auf.
Prüfen Sie die Funktion aller Innen- und
Außenleuchten.
Bei jedem Ölwechsel
Öl und Filter wechseln.
Die Räder umsetzen. Die Reifen bei ersten
Anzeichen eines unregelmäßigen
Verschleißes umsetzen, auch wenn dieser
vor Einschalten des Ölwechsel-Anzeigesys-
tems eintritt.
Die Batterie überprüfen und Pole nach
Bedarf reinigen und festziehen.
Die Gleichlaufgelenke überprüfen.
Bremsbeläge, -klötze, -scheiben, -trom-
meln, -schläuche und Feststellbremse
überprüfen.
Motorkühlsystemschutz und -leitungen
überprüfen.
Überprüfen Sie die Auspuffanlage.
Motorluftfilter bei Einsatz unter staubigen
oder Geländebedingungen überprüfen. Wartungsplan – Benzinmotor
HINWEIS:
Sobald Sie den letzten Eingriff in der Tabelle
ausgeführt haben, fahren Sie mit der plan-
mäßigen Wartung fort. Halten Sie dabei die
Frequenz im Plan ein, indem Sie jede Tätig-
keit mit einem Punkt oder dedizierten
Hinweis markieren. Ein einfacher Neustart
der Wartung vom Anfang des Plans kann
dazu führen, dass das zulässige Intervall bei
manchen Tätigkeiten überschritten wird.
VORSICHT!
Werden die erforderlichen
Wartungsmaßnahmen nicht durchgeführt,
so kommt es zu Schäden am Fahrzeug.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 254

255
Laufleistung oder
verstrichene Zeit (je
nachdem, was zuerst eintritt)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
oder Kilometer:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
Motoröl und Ölfilter
wechseln (2,0L, 2,4L,
3,2L). * X X X X X X X X X X X X X X X X X X X X
Setzen Sie die Räder um. X X X X X X X X X X X X X X X X X X X X
Wenn das Fahrzeug in
staubigen Umgebungen oder
im Geländebetrieb verwendet
wird, überprüfen Sie den
Ansaugluftfilter, und ersetzen
Sie ihn bei Bedarf.
X X X X X X X X X X
Überprüfen Sie die
Bremsbeläge, ersetzen Sie
sie bei Bedarf. X X X X X X X X X X
Überprüfen Sie die
Vorderradaufhängung,
Spurstangenenden und
Manschettendichtungen,
und tauschen Sie sie bei
Bedarf aus. X X X X X X X X X X
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 255

SERVICE UND WARTUNG
256

Führen Sie eine Sichtprüfung
des Zustands durch von:
Karosserie außen,
Unterbodenschutz,
Rohrleitungen und
Schläuchen (Auspuff,
Kraftstoffsystem, Bremsen),
Gummiteilen (Manschetten,
Hülsen, Buchsen usw.).
X X X X X X X X X X
Die Gleichlaufgelenke
überprüfen. X X X X X X X X X X X X X X X X X X X X
Wechseln Sie die
Bremsflüssigkeit bei
Verwendung von
Bremsflüssigkeit DOT 4
alle 24 Monate.** X X X X X X X X X X
Laufleistung oder
verstrichene Zeit (je
nachdem, was zuerst eintritt)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
oder Kilometer:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 256

257
Überprüfen Sie die
Feststellbremsenfunktion.X X X X X X X X X X
Ersetzen Sie den
Ansaugluftfilter des
Motors. X
X X X X
Sonnendach reinigen und
schmieren. X
X X X X X
Ersetzen Sie den Luftfilter
für Klimaanlage/
Fahrzeuginnenraum. X X X X X X
X X X X
Ersetzen Sie die
Zündkerzen
(2,0L-Motor).*** X
X X X
Laufleistung oder
verstrichene Zeit (je
nachdem, was zuerst eintritt)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
oder Kilometer:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 257

SERVICE UND WARTUNG
258
Ersetzen Sie die
Zündkerzen (2,4L- und
3,2L-Motoren).***X
X

Spülen Sie nach 10 Jahren
bzw. 240.000 km
(150.000 Meilen) das
Kühlsystem und ersetzen das
Kühlmittel, je nachdem, was
zuerst eintritt.
X
X
Prüfen und ersetzen
Sie bei Bedarf das
PCV-Ventil. **** X
Laufleistung oder
verstrichene Zeit (je
nachdem, was zuerst eintritt)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
oder Kilometer:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 258
