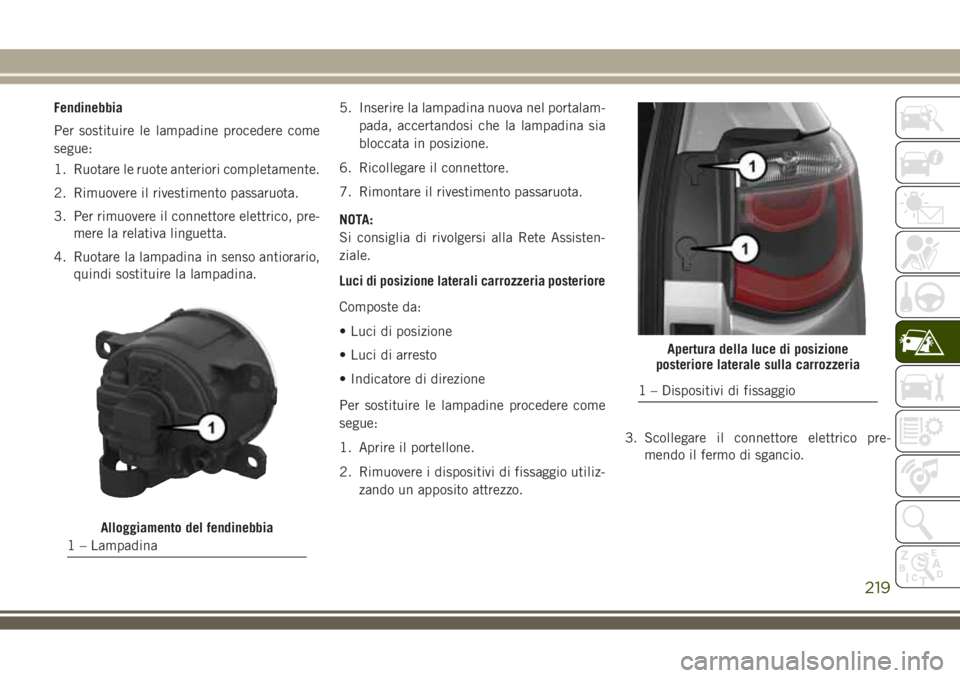

Fendinebbia
Per sostituire le lampadine procedere come
segue:
1. Ruotare le ruote anteriori completamente.
2. Rimuovere il rivestimento passaruota.
3. Per rimuovere il connettore elettrico, pre-
mere la relativa linguetta.
4. Ruotare la lampadina in senso antiorario,
quindi sostituire la lampadina.5. Inserire la lampadina nuova nel portalam-
pada, accertandosi che la lampadina sia
bloccata in posizione.
6. Ricollegare il connettore.
7. Rimontare il rivestimento passaruota.
NOTA:
Si consiglia di rivolgersi alla Rete Assisten-
ziale.
Luci di posizione laterali carrozzeria posteriore
Composte da:
• Luci di posizione
• Luci di arresto
• Indicatore di direzione
Per sostituire le lampadine procedere come
segue:
1. Aprire il portellone.
2. Rimuovere i dispositivi di fissaggio utiliz-
zando un apposito attrezzo.3. Scollegare il connettore elettrico pre-
mendo il fermo di sgancio.
Alloggiamento del fendinebbia
1 – Lampadina
Apertura della luce di posizione
posteriore laterale sulla carrozzeria
1 – Dispositivi di fissaggio
219

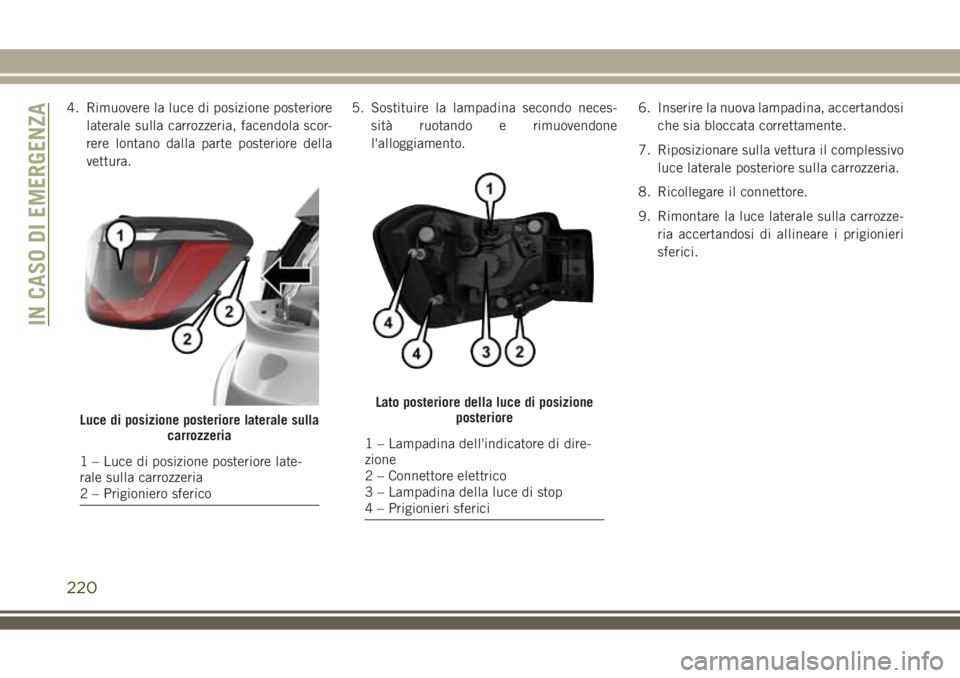

4. Rimuovere la luce di posizione posteriore
laterale sulla carrozzeria, facendola scor-
rere lontano dalla parte posteriore della
vettura.5. Sostituire la lampadina secondo neces-
sità ruotando e rimuovendone
l'alloggiamento.6. Inserire la nuova lampadina, accertandosi
che sia bloccata correttamente.
7. Riposizionare sulla vettura il complessivo
luce laterale posteriore sulla carrozzeria.
8. Ricollegare il connettore.
9. Rimontare la luce laterale sulla carrozze-
ria accertandosi di allineare i prigionieri
sferici.
Luce di posizione posteriore laterale sulla
carrozzeria
1 – Luce di posizione posteriore late-
rale sulla carrozzeria
2 – Prigioniero sferico
Lato posteriore della luce di posizione
posteriore
1 – Lampadina dell'indicatore di dire-
zione
2 – Connettore elettrico
3 – Lampadina della luce di stop
4 – Prigionieri sferici
IN CASO DI EMERGENZA
220

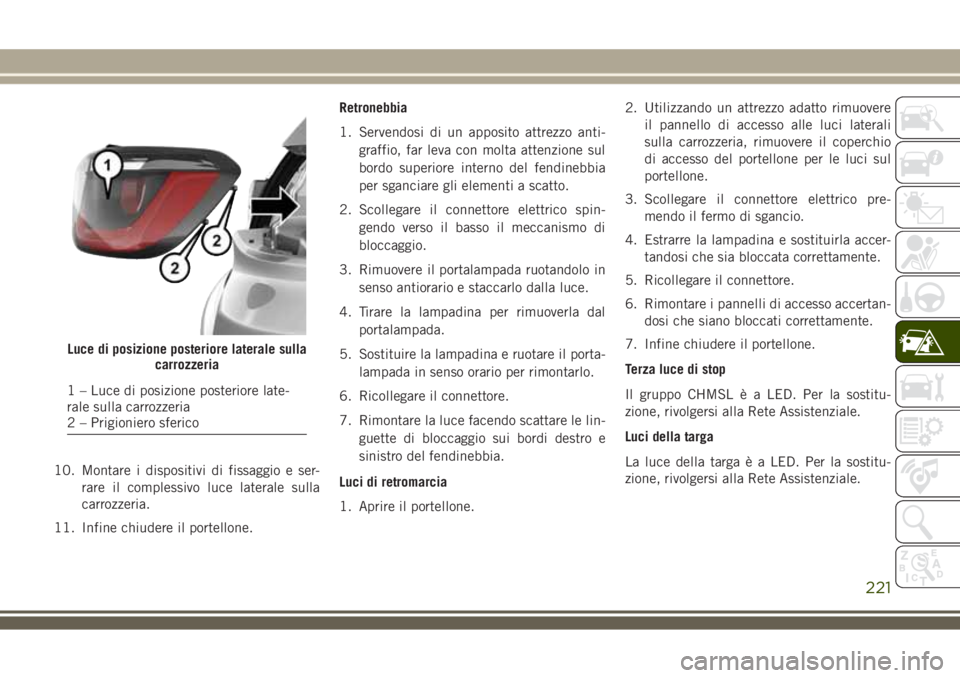

10. Montare i dispositivi di fissaggio e ser-
rare il complessivo luce laterale sulla
carrozzeria.
11. Infine chiudere il portellone.Retronebbia
1. Servendosi di un apposito attrezzo anti-
graffio, far leva con molta attenzione sul
bordo superiore interno del fendinebbia
per sganciare gli elementi a scatto.
2. Scollegare il connettore elettrico spin-
gendo verso il basso il meccanismo di
bloccaggio.
3. Rimuovere il portalampada ruotandolo in
senso antiorario e staccarlo dalla luce.
4. Tirare la lampadina per rimuoverla dal
portalampada.
5. Sostituire la lampadina e ruotare il porta-
lampada in senso orario per rimontarlo.
6. Ricollegare il connettore.
7. Rimontare la luce facendo scattare le lin-
guette di bloccaggio sui bordi destro e
sinistro del fendinebbia.
Luci di retromarcia
1. Aprire il portellone.2. Utilizzando un attrezzo adatto rimuovere
il pannello di accesso alle luci laterali
sulla carrozzeria, rimuovere il coperchio
di accesso del portellone per le luci sul
portellone.
3. Scollegare il connettore elettrico pre-
mendo il fermo di sgancio.
4. Estrarre la lampadina e sostituirla accer-
tandosi che sia bloccata correttamente.
5. Ricollegare il connettore.
6. Rimontare i pannelli di accesso accertan-
dosi che siano bloccati correttamente.
7. Infine chiudere il portellone.
Terza luce di stop
Il gruppo CHMSL è a LED. Per la sostitu-
zione, rivolgersi alla Rete Assistenziale.
Luci della targa
La luce della targa è a LED. Per la sostitu-
zione, rivolgersi alla Rete Assistenziale.
Luce di posizione posteriore laterale sulla
carrozzeria
1 – Luce di posizione posteriore late-
rale sulla carrozzeria
2 – Prigioniero sferico
221

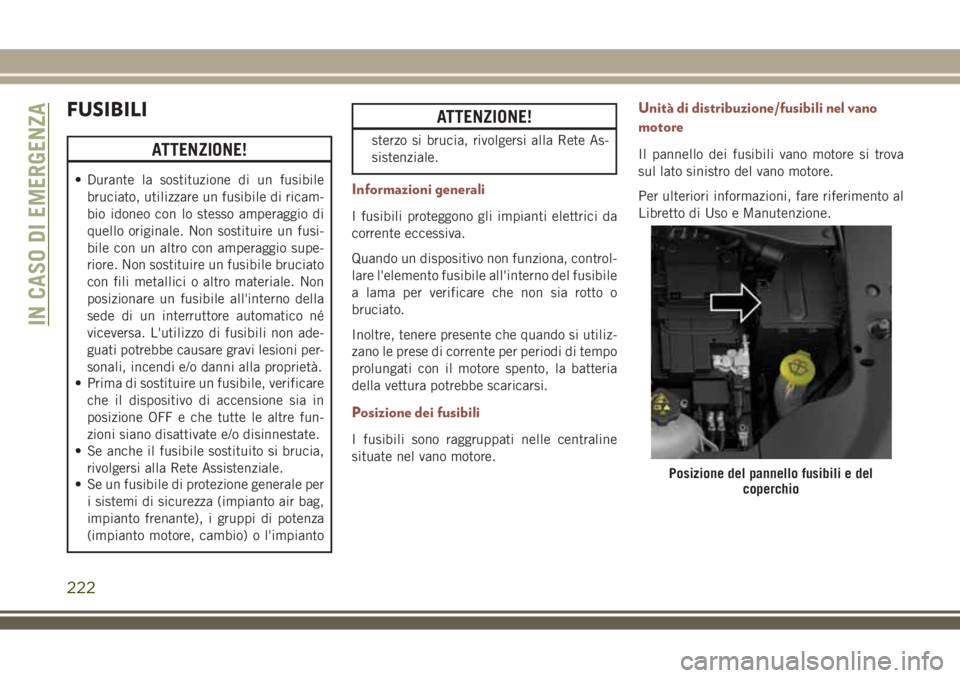

FUSIBILI
ATTENZIONE!
• Durante la sostituzione di un fusibile
bruciato, utilizzare un fusibile di ricam-
bio idoneo con lo stesso amperaggio di
quello originale. Non sostituire un fusi-
bile con un altro con amperaggio supe-
riore. Non sostituire un fusibile bruciato
con fili metallici o altro materiale. Non
posizionare un fusibile all'interno della
sede di un interruttore automatico né
viceversa. L'utilizzo di fusibili non ade-
guati potrebbe causare gravi lesioni per-
sonali, incendi e/o danni alla proprietà.
• Prima di sostituire un fusibile, verificare
che il dispositivo di accensione sia in
posizione OFF e che tutte le altre fun-
zioni siano disattivate e/o disinnestate.
• Se anche il fusibile sostituito si brucia,
rivolgersi alla Rete Assistenziale.
• Se un fusibile di protezione generale per
i sistemi di sicurezza (impianto air bag,
impianto frenante), i gruppi di potenza
(impianto motore, cambio) o l'impianto
ATTENZIONE!
sterzo si brucia, rivolgersi alla Rete As-
sistenziale.
Informazioni generali
I fusibili proteggono gli impianti elettrici da
corrente eccessiva.
Quando un dispositivo non funziona, control-
lare l'elemento fusibile all'interno del fusibile
a lama per verificare che non sia rotto o
bruciato.
Inoltre, tenere presente che quando si utiliz-
zano le prese di corrente per periodi di tempo
prolungati con il motore spento, la batteria
della vettura potrebbe scaricarsi.
Posizione dei fusibili
I fusibili sono raggruppati nelle centraline
situate nel vano motore.
Unità di distribuzione/fusibili nel vano
motore
Il pannello dei fusibili vano motore si trova
sul lato sinistro del vano motore.
Per ulteriori informazioni, fare riferimento al
Libretto di Uso e Manutenzione.
Posizione del pannello fusibili e del
coperchio
IN CASO DI EMERGENZA
222

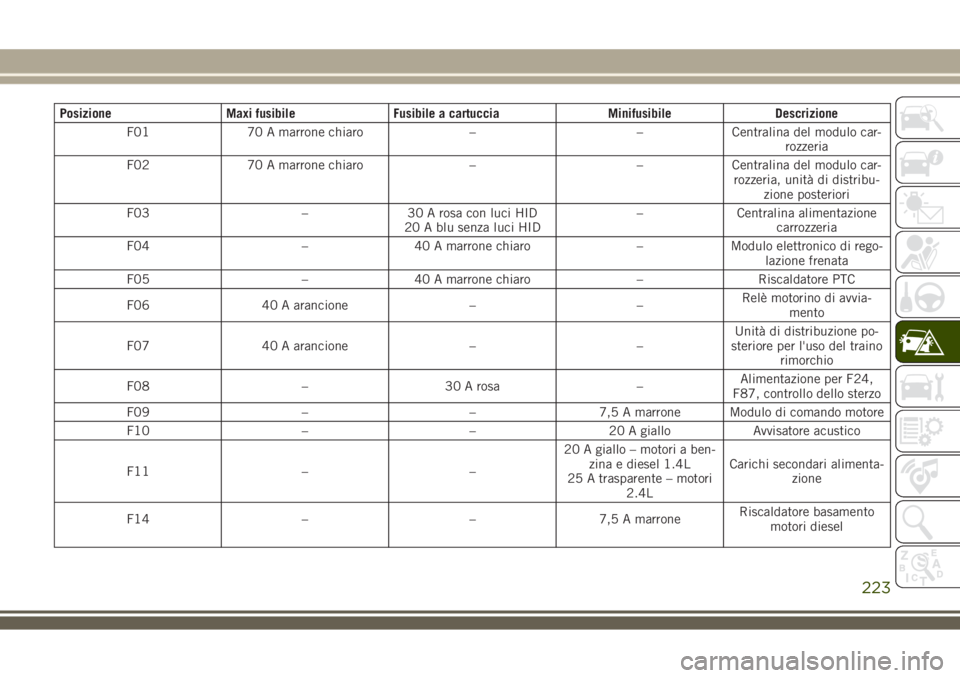

Posizione Maxi fusibile Fusibile a cartuccia Minifusibile Descrizione
F01 70 A marrone chiaro – – Centralina del modulo car-
rozzeria
F02 70 A marrone chiaro – – Centralina del modulo car-
rozzeria, unità di distribu-
zione posteriori
F03 – 30 A rosa con luci HID
20 A blu senza luci HID– Centralina alimentazione
carrozzeria
F04 – 40 A marrone chiaro – Modulo elettronico di rego-
lazione frenata
F05 – 40 A marrone chiaro – Riscaldatore PTC
F06 40 A arancione – –Relè motorino di avvia-
mento
F07 40 A arancione – –Unità di distribuzione po-
steriore per l'uso del traino
rimorchio
F08 – 30 A rosa –Alimentazione per F24,
F87, controllo dello sterzo
F09 – – 7,5 A marrone Modulo di comando motore
F10 – – 20 A giallo Avvisatore acustico
F11 – –20 A giallo – motori a ben-
zina e diesel 1.4L
25 A trasparente – motori
2.4LCarichi secondari alimenta-
zione
F14 – – 7,5 A marroneRiscaldatore basamento
motori diesel
223

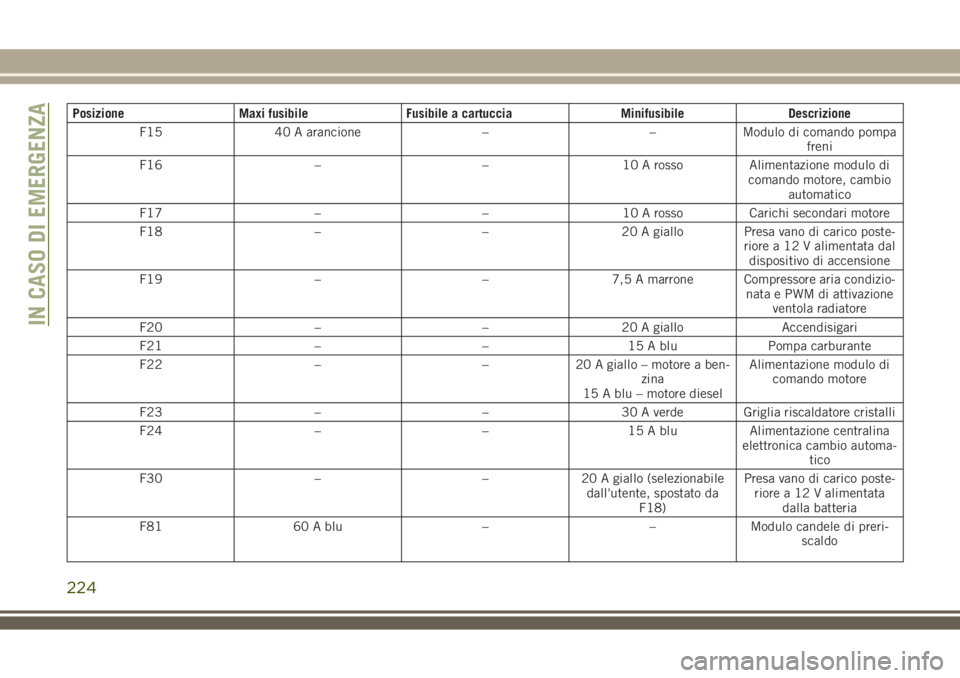

Posizione Maxi fusibile Fusibile a cartuccia Minifusibile Descrizione
F15 40 A arancione – – Modulo di comando pompa
freni
F16 – – 10 A rosso Alimentazione modulo di
comando motore, cambio
automatico
F17 – – 10 A rosso Carichi secondari motore
F18 – – 20 A giallo Presa vano di carico poste-
riore a 12 V alimentata dal
dispositivo di accensione
F19 – – 7,5 A marrone Compressore aria condizio-
nata e PWM di attivazione
ventola radiatore
F20 – – 20 A giallo Accendisigari
F21 – – 15 A blu Pompa carburante
F22 – – 20 A giallo – motore a ben-
zina
15 A blu – motore dieselAlimentazione modulo di
comando motore
F23 – – 30 A verde Griglia riscaldatore cristalli
F24 – – 15 A blu Alimentazione centralina
elettronica cambio automa-
tico
F30 – – 20 A giallo (selezionabile
dall'utente, spostato da
F18)Presa vano di carico poste-
riore a 12 V alimentata
dalla batteria
F81 60 A blu – – Modulo candele di preri-
scaldo
IN CASO DI EMERGENZA
224

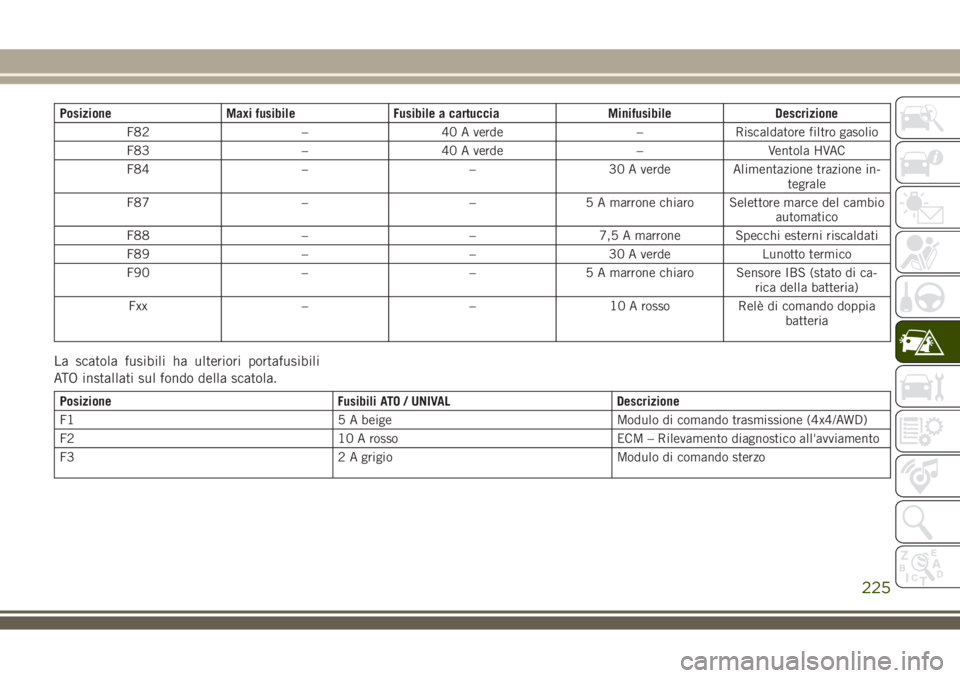

Posizione Maxi fusibile Fusibile a cartuccia Minifusibile Descrizione
F82 – 40 A verde – Riscaldatore filtro gasolio
F83 – 40 A verde – Ventola HVAC
F84 – – 30 A verde Alimentazione trazione in-
tegrale
F87 – – 5 A marrone chiaro Selettore marce del cambio
automatico
F88 – – 7,5 A marrone Specchi esterni riscaldati
F89 – – 30 A verde Lunotto termico
F90 – – 5 A marrone chiaro Sensore IBS (stato di ca-
rica della batteria)
Fxx – – 10 A rosso Relè di comando doppia
batteria
La scatola fusibili ha ulteriori portafusibili
ATO installati sul fondo della scatola.
Posizione Fusibili ATO / UNIVAL Descrizione
F1 5 A beige Modulo di comando trasmissione (4x4/AWD)
F2 10 A rosso ECM – Rilevamento diagnostico all'avviamento
F3 2 A grigio Modulo di comando sterzo
225

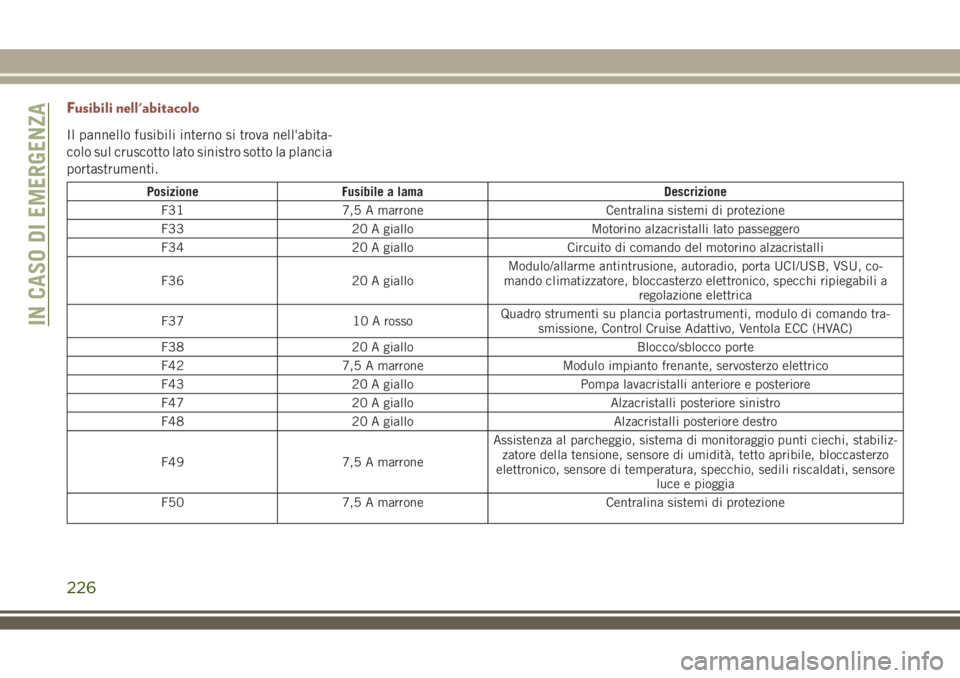

Fusibili nell'abitacolo
Il pannello fusibili interno si trova nell'abita-
colo sul cruscotto lato sinistro sotto la plancia
portastrumenti.
Posizione Fusibile a lama Descrizione
F31 7,5 A marrone Centralina sistemi di protezione
F33 20 A giallo Motorino alzacristalli lato passeggero
F34 20 A giallo Circuito di comando del motorino alzacristalli
F36 20 A gialloModulo/allarme antintrusione, autoradio, porta UCI/USB, VSU, co-
mando climatizzatore, bloccasterzo elettronico, specchi ripiegabili a
regolazione elettrica
F37 10 A rossoQuadro strumenti su plancia portastrumenti, modulo di comando tra-
smissione, Control Cruise Adattivo, Ventola ECC (HVAC)
F38 20 A giallo Blocco/sblocco porte
F42 7,5 A marrone Modulo impianto frenante, servosterzo elettrico
F43 20 A giallo Pompa lavacristalli anteriore e posteriore
F47 20 A giallo Alzacristalli posteriore sinistro
F48 20 A giallo Alzacristalli posteriore destro
F49 7,5 A marroneAssistenza al parcheggio, sistema di monitoraggio punti ciechi, stabiliz-
zatore della tensione, sensore di umidità, tetto apribile, bloccasterzo
elettronico, sensore di temperatura, specchio, sedili riscaldati, sensore
luce e pioggia
F50 7,5 A marrone Centralina sistemi di protezione
IN CASO DI EMERGENZA
226

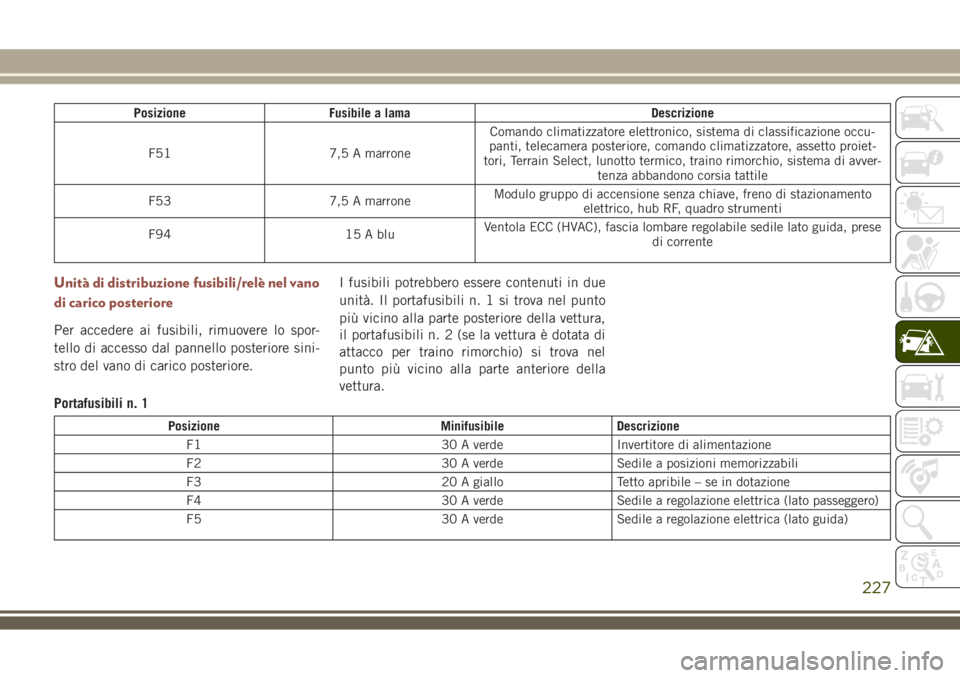

Posizione Fusibile a lama Descrizione
F51 7,5 A marroneComando climatizzatore elettronico, sistema di classificazione occu-
panti, telecamera posteriore, comando climatizzatore, assetto proiet-
tori, Terrain Select, lunotto termico, traino rimorchio, sistema di avver-
tenza abbandono corsia tattile
F53 7,5 A marroneModulo gruppo di accensione senza chiave, freno di stazionamento
elettrico, hub RF, quadro strumenti
F94 15 A bluVentola ECC (HVAC), fascia lombare regolabile sedile lato guida, prese
di corrente
Unità di distribuzione fusibili/relè nel vano
di carico posteriore
Per accedere ai fusibili, rimuovere lo spor-
tello di accesso dal pannello posteriore sini-
stro del vano di carico posteriore.I fusibili potrebbero essere contenuti in due
unità. Il portafusibili n. 1 si trova nel punto
più vicino alla parte posteriore della vettura,
il portafusibili n. 2 (se la vettura è dotata di
attacco per traino rimorchio) si trova nel
punto più vicino alla parte anteriore della
vettura.
Portafusibili n. 1
Posizione Minifusibile Descrizione
F1 30 A verde Invertitore di alimentazione
F2 30 A verde Sedile a posizioni memorizzabili
F3 20 A giallo Tetto apribile – se in dotazione
F4 30 A verde Sedile a regolazione elettrica (lato passeggero)
F5 30 A verde Sedile a regolazione elettrica (lato guida)
227

Posizione Minifusibile Descrizione
F6 7,5 A marrone Fascia lombare a regolazione elettrica (sedili a
regolazione elettrica)
F7 15 A blu Volante riscaldato / sedili ventilati
F8 20 A giallo Sedili riscaldati

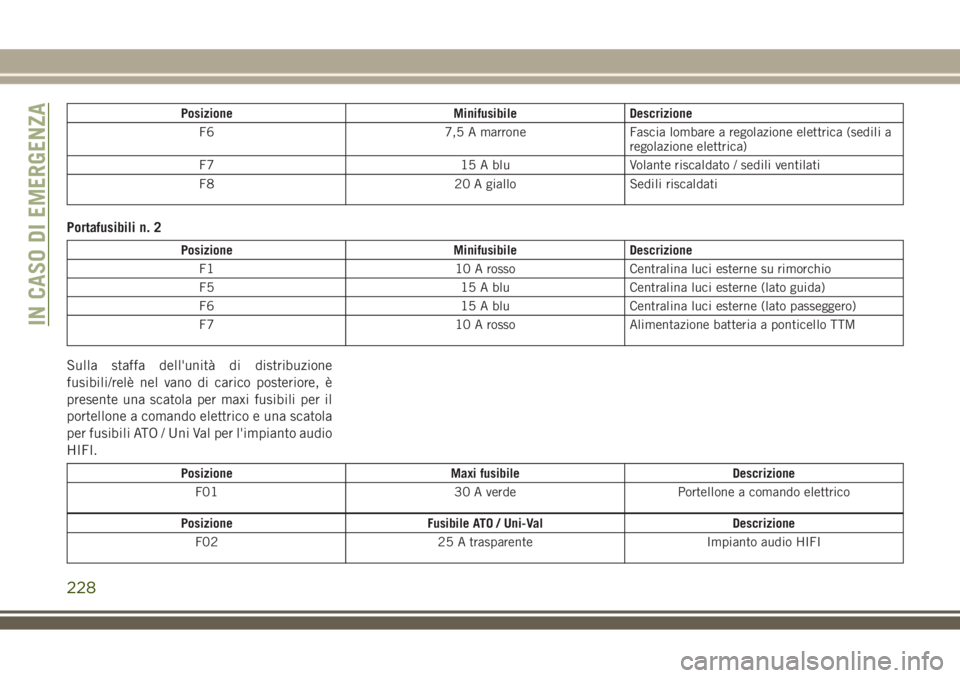

Portafusibili n. 2
Posizione Minifusibile Descrizione
F1 10 A rosso Centralina luci esterne su rimorchio
F5 15 A blu Centralina luci esterne (lato guida)
F6 15 A blu Centralina luci esterne (lato passeggero)
F7 10 A rosso Alimentazione batteria a ponticello TTM
Sulla staffa dell'unità di distribuzione
fusibili/relè nel vano di carico posteriore, è
presente una scatola per maxi fusibili per il
portellone a comando elettrico e una scatola
per fusibili ATO / Uni Val per l'impianto audio
HIFI.
Posizione Maxi fusibile Descrizione
F01 30 A verde Portellone a comando elettrico
Posizione Fusibile ATO / Uni-Val Descrizione
F02 25 A trasparente Impianto audio HIFI
IN CASO DI EMERGENZA
228
