JEEP COMPASS 2018 Notice d'entretien (in French)

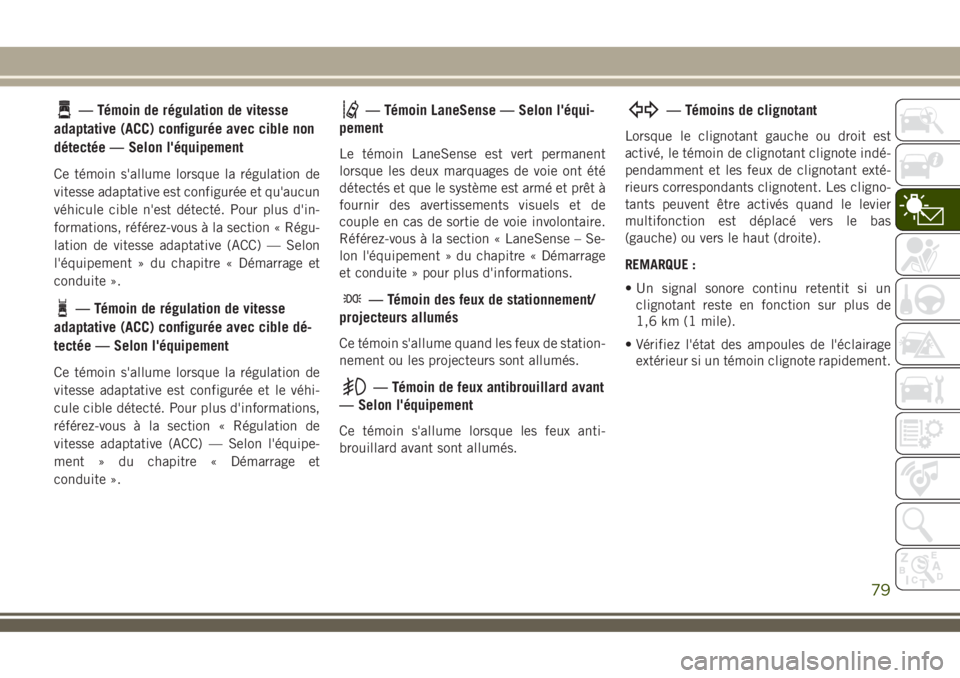

— Témoin de régulation de vitesse
adaptative (ACC) configurée avec cible non
détectée — Selon l'équipement
Ce témoin s'allume lorsque la régulation de
vitesse adaptative est configurée et qu'aucun
véhicule cible n'est détecté. Pour plus d'in-
formations, référez-vous à la section « Régu-
lation de vitesse adaptative (ACC) — Selon
l'équipement » du chapitre « Démarrage et
conduite ».
— Témoin de régulation de vitesse
adaptative (ACC) configurée avec cible dé-
tectée — Selon l'équipement
Ce témoin s'allume lorsque la régulation de
vitesse adaptative est configurée et le véhi-
cule cible détecté. Pour plus d'informations,
référez-vous à la section « Régulation de
vitesse adaptative (ACC) — Selon l'équipe-
ment » du chapitre « Démarrage et
conduite ».
— Témoin LaneSense — Selon l'équi-
pement
Le témoin LaneSense est vert permanent
lorsque les deux marquages de voie ont été
détectés et que le système est armé et prêt à
fournir des avertissements visuels et de
couple en cas de sortie de voie involontaire.
Référez-vous à la section « LaneSense – Se-
lon l'équipement » du chapitre « Démarrage
et conduite » pour plus d'informations.
— Témoin des feux de stationnement/
projecteurs allumés
Ce témoin s'allume quand les feux de station-
nement ou les projecteurs sont allumés.
— Témoin de feux antibrouillard avant
— Selon l'équipement
Ce témoin s'allume lorsque les feux anti-
brouillard avant sont allumés.
— Témoins de clignotant
Lorsque le clignotant gauche ou droit est
activé, le témoin de clignotant clignote indé-
pendamment et les feux de clignotant exté-
rieurs correspondants clignotent. Les cligno-
tants peuvent être activés quand le levier
multifonction est déplacé vers le bas
(gauche) ou vers le haut (droite).
REMARQUE :
• Un signal sonore continu retentit si un
clignotant reste en fonction sur plus de
1,6 km (1 mile).
• Vérifiez l'état des ampoules de l'éclairage
extérieur si un témoin clignote rapidement.
79

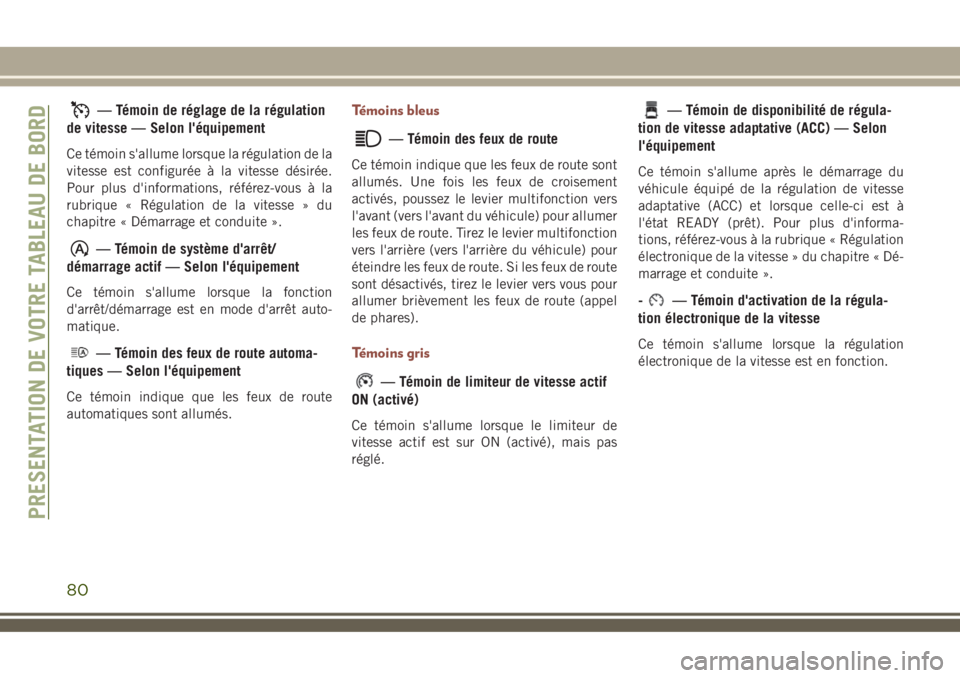

— Témoin de réglage de la régulation
de vitesse — Selon l'équipement
Ce témoin s'allume lorsque la régulation de la
vitesse est configurée à la vitesse désirée.
Pour plus d'informations, référez-vous à la
rubrique « Régulation de la vitesse » du
chapitre « Démarrage et conduite ».
— Témoin de système d'arrêt/
démarrage actif — Selon l'équipement
Ce témoin s'allume lorsque la fonction
d'arrêt/démarrage est en mode d'arrêt auto-
matique.
— Témoin des feux de route automa-
tiques — Selon l'équipement
Ce témoin indique que les feux de route
automatiques sont allumés.
Témoins bleus
— Témoin des feux de route
Ce témoin indique que les feux de route sont
allumés. Une fois les feux de croisement
activés, poussez le levier multifonction vers
l'avant (vers l'avant du véhicule) pour allumer
les feux de route. Tirez le levier multifonction
vers l'arrière (vers l'arrière du véhicule) pour
éteindre les feux de route. Si les feux de route
sont désactivés, tirez le levier vers vous pour
allumer brièvement les feux de route (appel
de phares).
Témoins gris
— Témoin de limiteur de vitesse actif
ON (activé)
Ce témoin s'allume lorsque le limiteur de
vitesse actif est sur ON (activé), mais pas
réglé.
— Témoin de disponibilité de régula-
tion de vitesse adaptative (ACC) — Selon
l'équipement
Ce témoin s'allume après le démarrage du
véhicule équipé de la régulation de vitesse
adaptative (ACC) et lorsque celle-ci est à
l'état READY (prêt). Pour plus d'informa-
tions, référez-vous à la rubrique « Régulation
électronique de la vitesse » du chapitre « Dé-
marrage et conduite ».
-— Témoin d'activation de la régula-
tion électronique de la vitesse
Ce témoin s'allume lorsque la régulation
électronique de la vitesse est en fonction.
PRESENTATION DE VOTRE TABLEAU DE BORD
80

SYSTEME
D'AUTODIAGNOSTIC —
OBD II
Votre véhicule est équipé d'un système d'au-
todiagnostic embarqué perfectionné appelé
OBD II. Ce système surveille le circuit anti-
pollution, le moteur et les commandes de la
transmission automatique. Quand ces sys-
tèmes fonctionnent correctement, votre véhi-
cule offre un rendement optimal et une
consommation de carburant minimale et est
conforme aux normes antipollution.
Si l'un de ces systèmes exige une interven-
tion, le système OBD II allume le témoin de
panne (MIL). Il enregistre en outre un code
de diagnostic et d'autres informations qui
aident le technicien lors de la réparation.
Bien que votre véhicule puisse généralement
rouler sans être remorqué, consultez au plus
vite un concessionnaire agréé pour une
intervention.
ATTENTION !
• Une conduite prolongée avec le témoin
de panne allumé peut endommager da-
vantage le système antipollution. Ceci
peut également affecter la consomma-
tion de carburant et la maniabilité. Une
intervention est requise avant d'effec-
tuer tout essai antipollution.
• Si le témoin de panne clignote alors que
le véhicule est en marche, des dom-
mages importants du convertisseur cata-
lytique et une perte de puissance se
produiront à brève échéance. Une inter-
vention immédiate s'impose.
Sécurité informatique du système de
diagnostic embarqué (OBD II)
Votre véhicule doit être équipé d'un système
de diagnostic embarqué (OBD II) et d'un port
de connexion pour permettre l'accès à l'infor-
mation relative à la performance de votre
système antipollution. Les techniciens de
maintenance agréés peuvent avoir besoin
d'accéder à cette information dans le cadre
du diagnostic et de l'entretien de votre véhi-
cule et de votre système antipollution.
AVERTISSEMENT !
• SEUL un technicien de service agréé
doit connecter l'équipement au port de
connexion OBD II, afin de diagnostiquer
ou réparer votre véhicule.
• La connexion d'un équipement non au-
torisé au port de connexion OBD II,
comme un dispositif de suivi du compor-
tement du conducteur, peut entraîner
les conséquences suivantes :
• La possibilité que les systèmes du
véhicule, y compris ceux associés à
la sécurité, soient affectés, ou une
perte de contrôle du véhicule pou-
vant provoquer un accident entraî-
nant des blessures graves, voire
mortelles.
• L'accès, ou la possibilité d'accès
par des tiers, à l'information stoc-
kée dans les systèmes de votre véhi-
cule, y compris l'information per-
sonnelle.
Pour plus d'informations, référez-vous à la
section « Sécurité informatique » du chapitre
« Multimédia ».
81

CONTROLE DES EMISSIONS
ET PROGRAMMES
D'ENTRETIEN
Dans certains pays, la loi peut exiger des
examens de votre système de commande des
émissions gazeuses. Sinon, vous risquez de
ne pas pouvoir faire immatriculer votre véhi-
cule.
Normalement le système OBD II
sera prêt. Le système OBD II peut
ne pasêtre prêt si le véhicule a
subi récemment une réparation, si la batterie
était déchargée ou après un remplacement
de la batterie. Si le système OBD II n'est pas
prêt pour l'essai de contrôle technique, votre
véhicule peut échouer au contrôle technique.
Votre véhicule comporte un test actionné par
le contact, qui peut être utilisé avant de
passer au contrôle technique. Pour vérifier si
le système OBD II de votre véhicule est prêt,
vous devez agir comme suit :1. Mettez le commutateur d'allumage en po-
sition ON (en fonction) sans démarrer le
moteur.
REMARQUE :
Si vous démarrez le moteur, vous devez
répéter ce test.
2.
Dès que vous mettez le commutateur d'al-
lumage en position ON (en fonction), vous
voyez le témoin de panne (MIL) s'allumer à
titre de vérification normale de l'ampoule.
3. Environ 15 secondes plus tard, une des
deux choses suivantes survient.
• Le témoin MIL clignote pendant environ dix
secondes puis reste allumé en continu
jusqu'à la coupure du contact ou au démar-
rage du moteur. Ceci signifie que le sys-
tème OBD II de votre véhicule estindis-
ponibleet vous ne devezpaspasser au
contrôle technique.
• Le MIL ne clignote pas du tout et reste
allumé en continu jusqu'à ce que l'allu-
mage soit placé en position OFF (hors fonc-tion) ou que le moteur soit démarré. Ceci
signifie que le système OBD II de votre
véhicule estprêtet que vous pouvez passer
au contrôle technique.
Si le système OBD II estindisponible, vous
devez consulter un concessionnaire agréé ou
un atelier de réparation. En cas d'interven-
tion récente sur votre véhicule, de panne ou
de remplacement de batterie, il vous suffira
de conduire normalement pour mettre à jour
le système OBD II. La répétition du test peut
indiquer que le système fonctionneà présent.
Que le système OBD II soit disponible ou
non, si le symbole MIL s'allume pendant le
fonctionnement normal du véhicule, celui-ci
doit être examiné avant le contrôle tech-
nique. Le contrôle technique peut échouer si
le MIL est allumé pendant que le moteur
tourne.
PRESENTATION DE VOTRE TABLEAU DE BORD
82

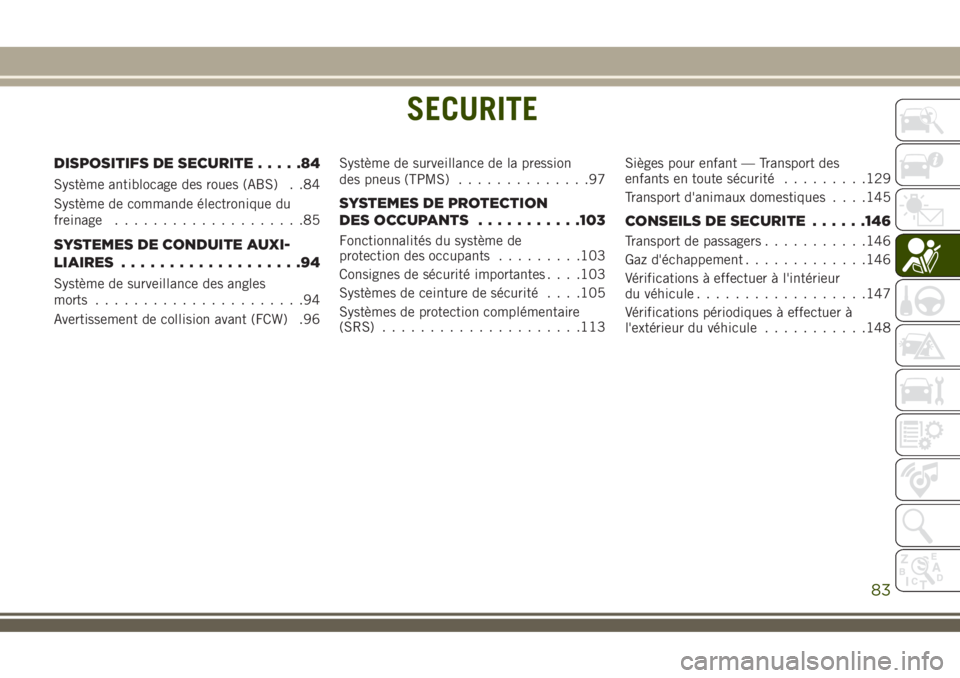

SECURITE
DISPOSITIFS DE SECURITE.....84
Système antiblocage des roues (ABS) . .84
Système de commande électronique du
freinage....................85
SYSTEMES DE CONDUITE AUXI-
LIAIRES...................94
Système de surveillance des angles
morts......................94
Avertissement de collision avant (FCW) .96Système de surveillance de la pression
des pneus (TPMS)..............97
SYSTEMES DE PROTECTION
DESOCCUPANTS ...........103
Fonctionnalités du système de
protection des occupants.........103
Consignes de sécurité importantes. . . .103
Systèmes de ceinture de sécurité. . . .105
Systèmes de protection complémentaire
(SRS).....................113Sièges pour enfant — Transport des
enfants en toute sécurité.........129
Transport d'animaux domestiques. . . .145
CONSEILS DE SECURITE......146
Transport de passagers...........146
Gaz d'échappement.............146
Vérifications à effectuer à l'intérieur
du véhicule..................147
Vérifications périodiques à effectuer à
l'extérieur du véhicule...........148
SECURITE
83

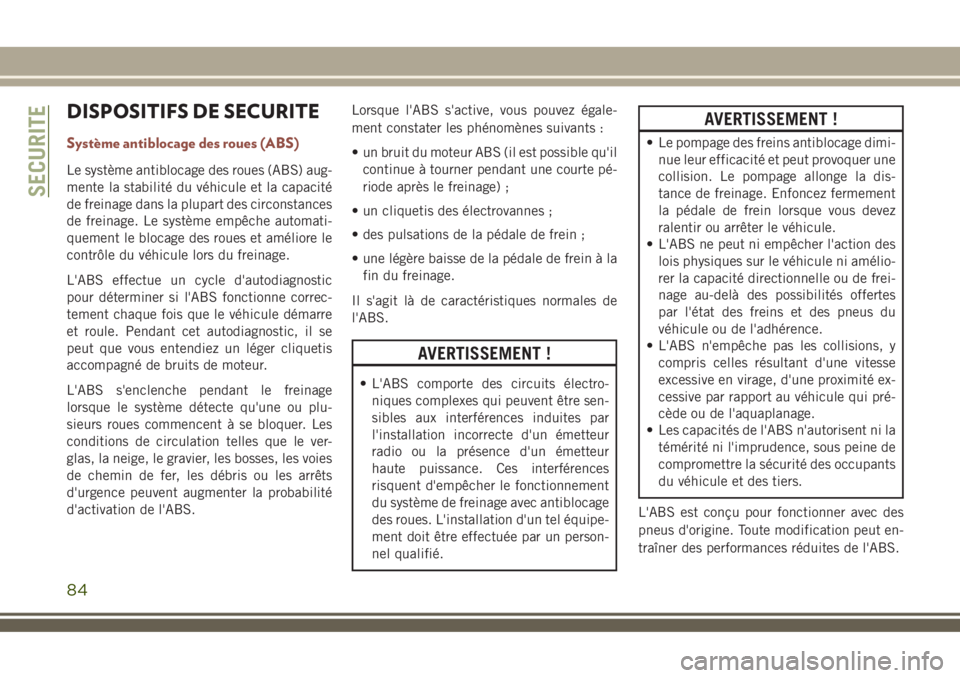

DISPOSITIFS DE SECURITE
Système antiblocage des roues (ABS)
Le système antiblocage des roues (ABS) aug-
mente la stabilité du véhicule et la capacité
de freinage dans la plupart des circonstances
de freinage. Le système empêche automati-
quement le blocage des roues et améliore le
contrôle du véhicule lors du freinage.
L'ABS effectue un cycle d'autodiagnostic
pour déterminer si l'ABS fonctionne correc-
tement chaque fois que le véhicule démarre
et roule. Pendant cet autodiagnostic, il se
peut que vous entendiez un léger cliquetis
accompagné de bruits de moteur.
L'ABS s'enclenche pendant le freinage
lorsque le système détecte qu'une ou plu-
sieurs roues commencent à se bloquer. Les
conditions de circulation telles que le ver-
glas, la neige, le gravier, les bosses, les voies
de chemin de fer, les débris ou les arrêts
d'urgence peuvent augmenter la probabilité
d'activation de l'ABS.Lorsque l'ABS s'active, vous pouvez égale-
ment constater les phénomènes suivants :
• un bruit du moteur ABS (il est possible qu'il
continue à tourner pendant une courte pé-
riode après le freinage) ;
• un cliquetis des électrovannes ;
• des pulsations de la pédale de frein ;
• une légère baisse de la pédale de frein à la
fin du freinage.
Il s'agit là de caractéristiques normales de
l'ABS.
AVERTISSEMENT !
• L'ABS comporte des circuits électro-
niques complexes qui peuvent être sen-
sibles aux interférences induites par
l'installation incorrecte d'un émetteur
radio ou la présence d'un émetteur
haute puissance. Ces interférences
risquent d'empêcher le fonctionnement
du système de freinage avec antiblocage
des roues. L'installation d'un tel équipe-
ment doit être effectuée par un person-
nel qualifié.
AVERTISSEMENT !
• Le pompage des freins antiblocage dimi-
nue leur efficacité et peut provoquer une
collision. Le pompage allonge la dis-
tance de freinage. Enfoncez fermement
la pédale de frein lorsque vous devez
ralentir ou arrêter le véhicule.
• L'ABS ne peut ni empêcher l'action des
lois physiques sur le véhicule ni amélio-
rer la capacité directionnelle ou de frei-
nage au-delà des possibilités offertes
par l'état des freins et des pneus du
véhicule ou de l'adhérence.
• L'ABS n'empêche pas les collisions, y
compris celles résultant d'une vitesse
excessive en virage, d'une proximité ex-
cessive par rapport au véhicule qui pré-
cède ou de l'aquaplanage.
• Les capacités de l'ABS n'autorisent ni la
témérité ni l'imprudence, sous peine de
compromettre la sécurité des occupants
du véhicule et des tiers.
L'ABS est conçu pour fonctionner avec des
pneus d'origine. Toute modification peut en-
traîner des performances réduites de l'ABS.
SECURITE
84

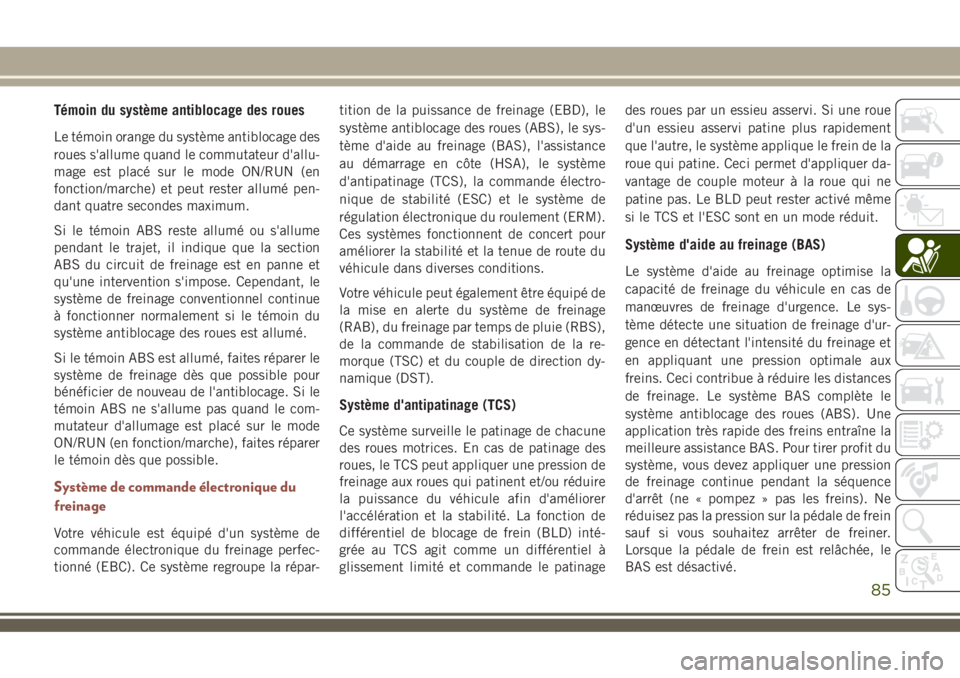

Témoin du système antiblocage des roues
Le témoin orange du système antiblocage des
roues s'allume quand le commutateur d'allu-
mage est placé sur le mode ON/RUN (en
fonction/marche) et peut rester allumé pen-
dant quatre secondes maximum.
Si le témoin ABS reste allumé ou s'allume
pendant le trajet, il indique que la section
ABS du circuit de freinage est en panne et
qu'une intervention s'impose. Cependant, le
système de freinage conventionnel continue
à fonctionner normalement si le témoin du
système antiblocage des roues est allumé.
Si le témoin ABS est allumé, faites réparer le
système de freinage dès que possible pour
bénéficier de nouveau de l'antiblocage. Si le
témoin ABS ne s'allume pas quand le com-
mutateur d'allumage est placé sur le mode
ON/RUN (en fonction/marche), faites réparer
le témoin dès que possible.
Système de commande électronique du
freinage
Votre véhicule est équipé d'un système de
commande électronique du freinage perfec-
tionné (EBC). Ce système regroupe la répar-tition de la puissance de freinage (EBD), le
système antiblocage des roues (ABS), le sys-
tème d'aide au freinage (BAS), l'assistance
au démarrage en côte (HSA), le système
d'antipatinage (TCS), la commande électro-
nique de stabilité (ESC) et le système de
régulation électronique du roulement (ERM).
Ces systèmes fonctionnent de concert pour
améliorer la stabilité et la tenue de route du
véhicule dans diverses conditions.
Votre véhicule peut également être équipé de
la mise en alerte du système de freinage
(RAB), du freinage par temps de pluie (RBS),
de la commande de stabilisation de la re-
morque (TSC) et du couple de direction dy-
namique (DST).
Système d'antipatinage (TCS)
Ce système surveille le patinage de chacune
des roues motrices. En cas de patinage des
roues, le TCS peut appliquer une pression de
freinage aux roues qui patinent et/ou réduire
la puissance du véhicule afin d'améliorer
l'accélération et la stabilité. La fonction de
différentiel de blocage de frein (BLD) inté-
grée au TCS agit comme un différentiel à
glissement limité et commande le patinagedes roues par un essieu asservi. Si une roue
d'un essieu asservi patine plus rapidement
que l'autre, le système applique le frein de la
roue qui patine. Ceci permet d'appliquer da-
vantage de couple moteur à la roue qui ne
patine pas. Le BLD peut rester activé même
si le TCS et l'ESC sont en un mode réduit.
Système d'aide au freinage (BAS)
Le système d'aide au freinage optimise la
capacité de freinage du véhicule en cas de
manœuvres de freinage d'urgence. Le sys-
tème détecte une situation de freinage d'ur-
gence en détectant l'intensité du freinage et
en appliquant une pression optimale aux
freins. Ceci contribue à réduire les distances
de freinage. Le système BAS complète le
système antiblocage des roues (ABS). Une
application très rapide des freins entraîne la
meilleure assistance BAS. Pour tirer profit du
système, vous devez appliquer une pression
de freinage continue pendant la séquence
d'arrêt (ne « pompez » pas les freins). Ne
réduisez pas la pression sur la pédale de frein
sauf si vous souhaitez arrêter de freiner.
Lorsque la pédale de frein est relâchée, le
BAS est désactivé.
85

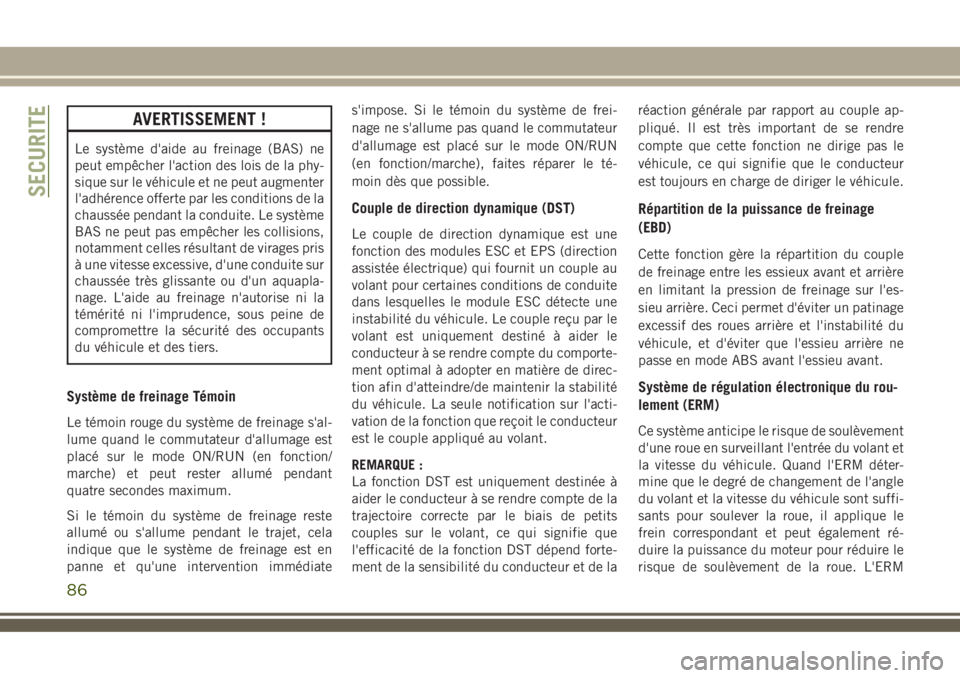

AVERTISSEMENT !
Le système d'aide au freinage (BAS) ne
peut empêcher l'action des lois de la phy-
sique sur le véhicule et ne peut augmenter
l'adhérence offerte par les conditions de la
chaussée pendant la conduite. Le système
BAS ne peut pas empêcher les collisions,
notamment celles résultant de virages pris
à une vitesse excessive, d'une conduite sur
chaussée très glissante ou d'un aquapla-
nage. L'aide au freinage n'autorise ni la
témérité ni l'imprudence, sous peine de
compromettre la sécurité des occupants
du véhicule et des tiers.
Système de freinage Témoin
Le témoin rouge du système de freinage s'al-
lume quand le commutateur d'allumage est
placé sur le mode ON/RUN (en fonction/
marche) et peut rester allumé pendant
quatre secondes maximum.
Si le témoin du système de freinage reste
allumé ou s'allume pendant le trajet, cela
indique que le système de freinage est en
panne et qu'une intervention immédiates'impose. Si le témoin du système de frei-
nage ne s'allume pas quand le commutateur
d'allumage est placé sur le mode ON/RUN
(en fonction/marche), faites réparer le té-
moin dès que possible.
Couple de direction dynamique (DST)
Le couple de direction dynamique est une
fonction des modules ESC et EPS (direction
assistée électrique) qui fournit un couple au
volant pour certaines conditions de conduite
dans lesquelles le module ESC détecte une
instabilité du véhicule. Le couple reçu par le
volant est uniquement destiné à aider le
conducteur à se rendre compte du comporte-
ment optimal à adopter en matière de direc-
tion afin d'atteindre/de maintenir la stabilité
du véhicule. La seule notification sur l'acti-
vation de la fonction que reçoit le conducteur
est le couple appliqué au volant.
REMARQUE :
La fonction DST est uniquement destinée à
aider le conducteur à se rendre compte de la
trajectoire correcte par le biais de petits
couples sur le volant, ce qui signifie que
l'efficacité de la fonction DST dépend forte-
ment de la sensibilité du conducteur et de laréaction générale par rapport au couple ap-
pliqué. Il est très important de se rendre
compte que cette fonction ne dirige pas le
véhicule, ce qui signifie que le conducteur
est toujours en charge de diriger le véhicule.
Répartition de la puissance de freinage
(EBD)
Cette fonction gère la répartition du couple
de freinage entre les essieux avant et arrière
en limitant la pression de freinage sur l'es-
sieu arrière. Ceci permet d'éviter un patinage
excessif des roues arrière et l'instabilité du
véhicule, et d'éviter que l'essieu arrière ne
passe en mode ABS avant l'essieu avant.
Système de régulation électronique du rou-
lement (ERM)
Ce système anticipe le risque de soulèvement
d'une roue en surveillant l'entrée du volant et
la vitesse du véhicule. Quand l'ERM déter-
mine que le degré de changement de l'angle
du volant et la vitesse du véhicule sont suffi-
sants pour soulever la roue, il applique le
frein correspondant et peut également ré-
duire la puissance du moteur pour réduire le
risque de soulèvement de la roue. L'ERM
SECURITE
86

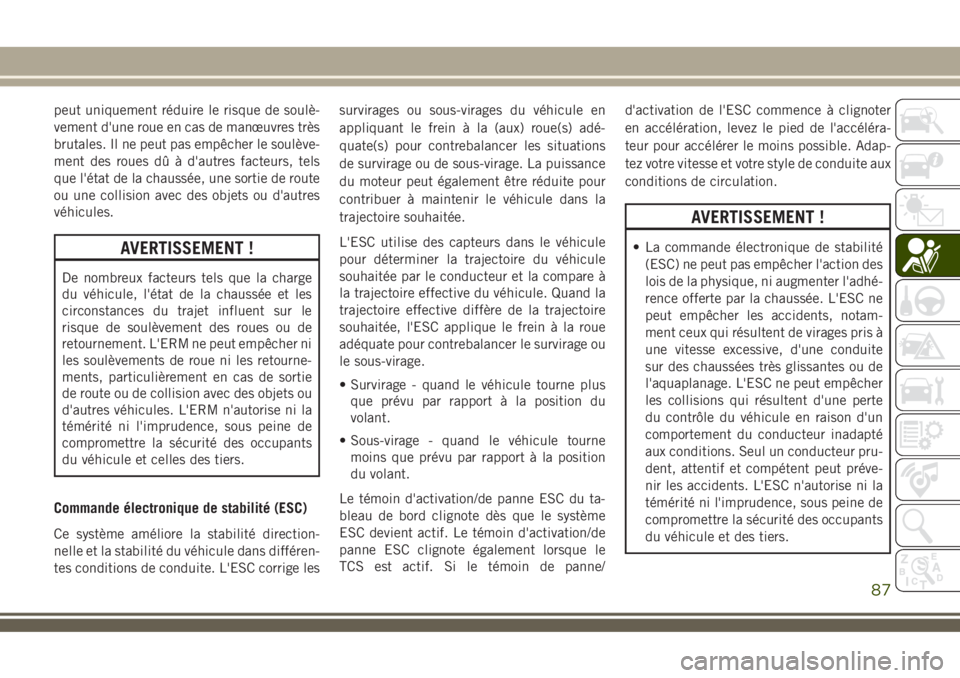

peut uniquement réduire le risque de soulè-
vement d'une roue en cas de manœuvres très
brutales. Il ne peut pas empêcher le soulève-
ment des roues dû à d'autres facteurs, tels
que l'état de la chaussée, une sortie de route
ou une collision avec des objets ou d'autres
véhicules.
AVERTISSEMENT !
De nombreux facteurs tels que la charge
du véhicule, l'état de la chaussée et les
circonstances du trajet influent sur le
risque de soulèvement des roues ou de
retournement. L'ERM ne peut empêcher ni
les soulèvements de roue ni les retourne-
ments, particulièrement en cas de sortie
de route ou de collision avec des objets ou
d'autres véhicules. L'ERM n'autorise ni la
témérité ni l'imprudence, sous peine de
compromettre la sécurité des occupants
du véhicule et celles des tiers.
Commande électronique de stabilité (ESC)
Ce système améliore la stabilité direction-
nelle et la stabilité du véhicule dans différen-
tes conditions de conduite. L'ESC corrige lessurvirages ou sous-virages du véhicule en
appliquant le frein à la (aux) roue(s) adé-
quate(s) pour contrebalancer les situations
de survirage ou de sous-virage. La puissance
du moteur peut également être réduite pour
contribuer à maintenir le véhicule dans la
trajectoire souhaitée.
L'ESC utilise des capteurs dans le véhicule
pour déterminer la trajectoire du véhicule
souhaitée par le conducteur et la compare à
la trajectoire effective du véhicule. Quand la
trajectoire effective diffère de la trajectoire
souhaitée, l'ESC applique le frein à la roue
adéquate pour contrebalancer le survirage ou
le sous-virage.
• Survirage - quand le véhicule tourne plus
que prévu par rapport à la position du
volant.
• Sous-virage - quand le véhicule tourne
moins que prévu par rapport à la position
du volant.
Le témoin d'activation/de panne ESC du ta-
bleau de bord clignote dès que le système
ESC devient actif. Le témoin d'activation/de
panne ESC clignote également lorsque le
TCS est actif. Si le témoin de panne/d'activation de l'ESC commence à clignoter
en accélération, levez le pied de l'accéléra-
teur pour accélérer le moins possible. Adap-
tez votre vitesse et votre style de conduite aux
conditions de circulation.
AVERTISSEMENT !
• La commande électronique de stabilité
(ESC) ne peut pas empêcher l'action des
lois de la physique, ni augmenter l'adhé-
rence offerte par la chaussée. L'ESC ne
peut empêcher les accidents, notam-
ment ceux qui résultent de virages pris à
une vitesse excessive, d'une conduite
sur des chaussées très glissantes ou de
l'aquaplanage. L'ESC ne peut empêcher
les collisions qui résultent d'une perte
du contrôle du véhicule en raison d'un
comportement du conducteur inadapté
aux conditions. Seul un conducteur pru-
dent, attentif et compétent peut préve-
nir les accidents. L'ESC n'autorise ni la
témérité ni l'imprudence, sous peine de
compromettre la sécurité des occupants
du véhicule et des tiers.
87

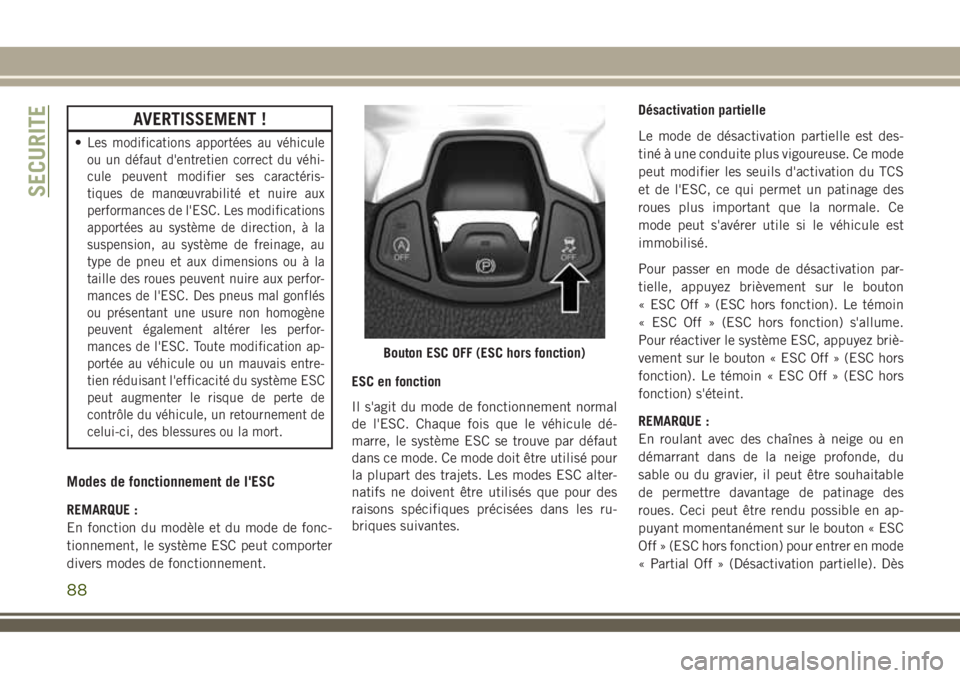

AVERTISSEMENT !
•Les modifications apportées au véhicule
ou un défaut d'entretien correct du véhi-
cule peuvent modifier ses caractéris-
tiques de manœuvrabilité et nuire aux
performances de l'ESC. Les modifications
apportées au système de direction, à la
suspension, au système de freinage, au
type de pneu et aux dimensions ou à la
taille des roues peuvent nuire aux perfor-
mances de l'ESC. Des pneus mal gonflés
ou présentant une usure non homogène
peuvent également altérer les perfor-
mances de l'ESC. Toute modification ap-
portée au véhicule ou un mauvais entre-
tien réduisant l'efficacité du système ESC
peut augmenter le risque de perte de
contrôle du véhicule, un retournement de
celui-ci, des blessures ou la mort.
Modes de fonctionnement de l'ESC
REMARQUE :
En fonction du modèle et du mode de fonc-
tionnement, le système ESC peut comporter
divers modes de fonctionnement.ESC en fonction
Il s'agit du mode de fonctionnement normal
de l'ESC. Chaque fois que le véhicule dé-
marre, le système ESC se trouve par défaut
dans ce mode. Ce mode doit être utilisé pour
la plupart des trajets. Les modes ESC alter-
natifs ne doivent être utilisés que pour des
raisons spécifiques précisées dans les ru-
briques suivantes.Désactivation partielle
Le mode de désactivation partielle est des-
tiné à une conduite plus vigoureuse. Ce mode
peut modifier les seuils d'activation du TCS
et de l'ESC, ce qui permet un patinage des
roues plus important que la normale. Ce
mode peut s'avérer utile si le véhicule est
immobilisé.
Pour passer en mode de désactivation par-
tielle, appuyez brièvement sur le bouton
« ESC Off » (ESC hors fonction). Le témoin
« ESC Off » (ESC hors fonction) s'allume.
Pour réactiver le système ESC, appuyez briè-
vement sur le bouton « ESC Off » (ESC hors
fonction). Le témoin « ESC Off » (ESC hors
fonction) s'éteint.
REMARQUE :
En roulant avec des chaînes à neige ou en
démarrant dans de la neige profonde, du
sable ou du gravier, il peut être souhaitable
de permettre davantage de patinage des
roues. Ceci peut être rendu possible en ap-
puyant momentanément sur le bouton « ESC
Off » (ESC hors fonction) pour entrer en mode
« Partial Off » (Désactivation partielle). Dès
Bouton ESC OFF (ESC hors fonction)
SECURITE
88
