JEEP COMPASS 2018 Návod k použití a údržbě (in Czech)

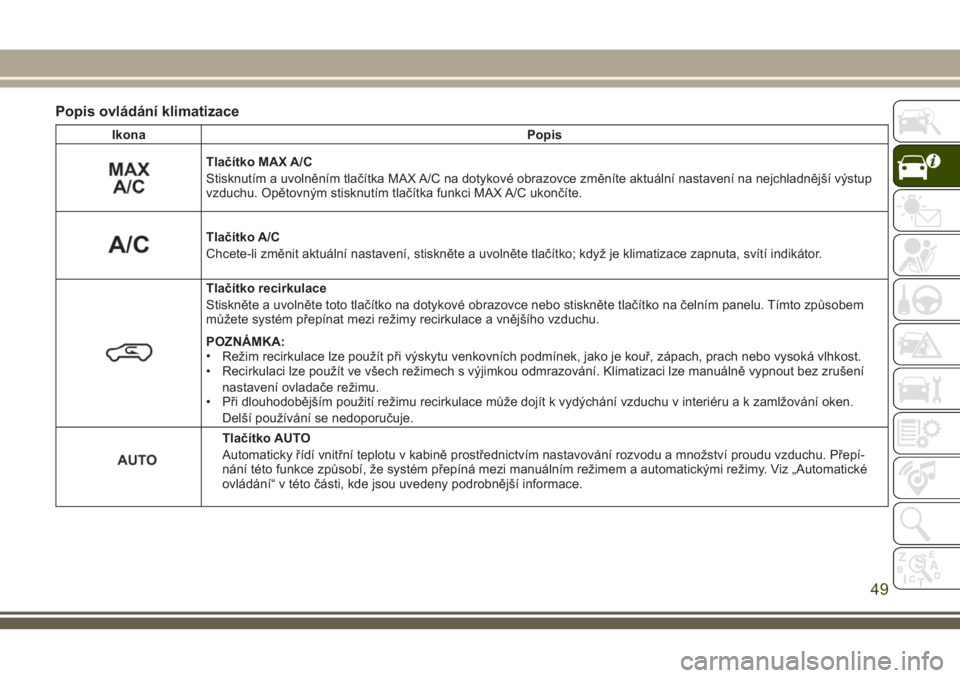

Popis ovládání klimatizace
Ikona Popis
Tlačítko MAX A/C
Stisknutím a uvolněním tlačítka MAX A/C na dotykové obrazovce změníte aktuální nastavení na nejchladnější výstup
vzduchu. Opětovným stisknutím tlačítka funkci MAX A/C ukončíte.
Tlačítko A/C
Chcete-li změnit aktuální nastavení, stiskněte a uvolněte tlačítko; když je klimatizace zapnuta, svítí indikátor.
Tlačítko recirkulace
Stiskněte a uvolněte toto tlačítko na dotykové obrazovce nebo stiskněte tlačítko na čelním panelu. Tímto způsobem
můžete systém přepínat mezi režimy recirkulace a vnějšího vzduchu.
POZNÁMKA:
•
Režim recirkulace lze použít při výskytu venkovních podmínek, jako je kouř, zápach, prach nebo vysoká vlhkost.
• Recirkulaci lze použít ve všech režimech s výjimkou odmrazování. Klimatizaci lze manuálně vypnout bez zrušení
nastavení ovladače režimu.
• Při dlouhodobějším použití režimu recirkulace může dojít k vydýchání vzduchu v interiéru a k zamlžování oken.
Delší používání se nedoporučuje.
Tlačítko AUTO
Automaticky řídí vnitřní teplotu v kabině prostřednictvím nastavování rozvodu a množství proudu vzduchu. Přepí-
nání této funkce způsobí, že systém přepíná mezi manuálním režimem a automatickými režimy. Viz „Automatické
ovládání“ v této části, kde jsou uvedeny podrobnější informace.
49

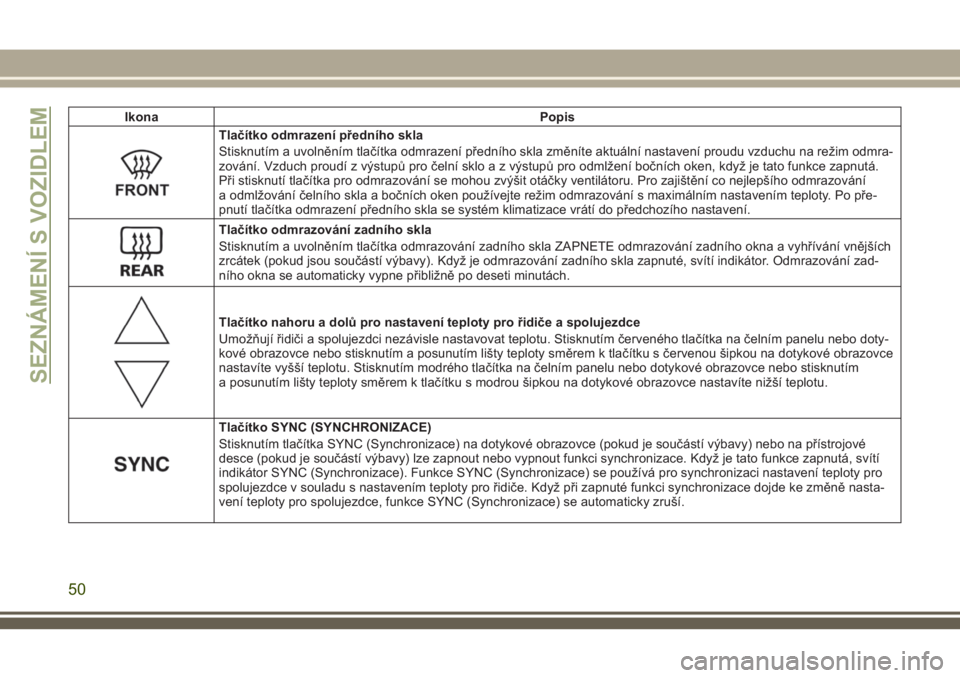

Ikona Popis
Tlačítko odmrazení předního skla
Stisknutím a uvolněním tlačítka odmrazení předního skla změníte aktuální nastavení proudu vzduchu na režim odmra-
zování. Vzduch proudí z výstupů pro čelní sklo a z výstupů pro odmlžení bočních oken, když je tato funkce zapnutá.
Při stisknutí tlačítka pro odmrazování se mohou zvýšit otáčky ventilátoru. Pro zajištění co nejlepšího odmrazování
a odmlžování čelního skla a bočních oken používejte režim odmrazování s maximálním nastavením teploty. Po pře-
pnutí tlačítka odmrazení předního skla se systém klimatizace vrátí do předchozího nastavení.
Tlačítko odmrazování zadního skla
Stisknutím a uvolněním tlačítka odmrazování zadního skla ZAPNETE odmrazování zadního okna a vyhřívání vnějších
zrcátek (pokud jsou součástí výbavy). Když je odmrazování zadního skla zapnuté, svítí indikátor. Odmrazování zad-
ního okna se automaticky vypne přibližně po deseti minutách.
Tlačítko nahoru a dolů pro nastavení teploty pro řidiče a spolujezdce
Umožňují řidiči a spolujezdci nezávisle nastavovat teplotu. Stisknutím červeného tlačítka na čelním panelu nebo doty-
kové obrazovce nebo stisknutím a posunutím lišty teploty směrem k tlačítku s červenou šipkou na dotykové obrazovce
nastavíte vyšší teplotu. Stisknutím modrého tlačítka na čelním panelu nebo dotykové obrazovce nebo stisknutím
a posunutím lišty teploty směrem k tlačítku s modrou šipkou na dotykové obrazovce nastavíte nižší teplotu.
Tlačítko SYNC (SYNCHRONIZACE)
Stisknutím tlačítka SYNC (Synchronizace) na dotykové obrazovce (pokud je součástí výbavy) nebo na přístrojové
desce (pokud je součástí výbavy) lze zapnout nebo vypnout funkci synchronizace. Když je tato funkce zapnutá, svítí
indikátor SYNC (Synchronizace). Funkce SYNC (Synchronizace) se používá pro synchronizaci nastavení teploty pro
spolujezdce v souladu s nastavením teploty pro řidiče. Když při zapnuté funkci synchronizace dojde ke změně nasta-
vení teploty pro spolujezdce, funkce SYNC (Synchronizace) se automaticky zruší.
SEZNÁMENÍ S VOZIDLEM
50

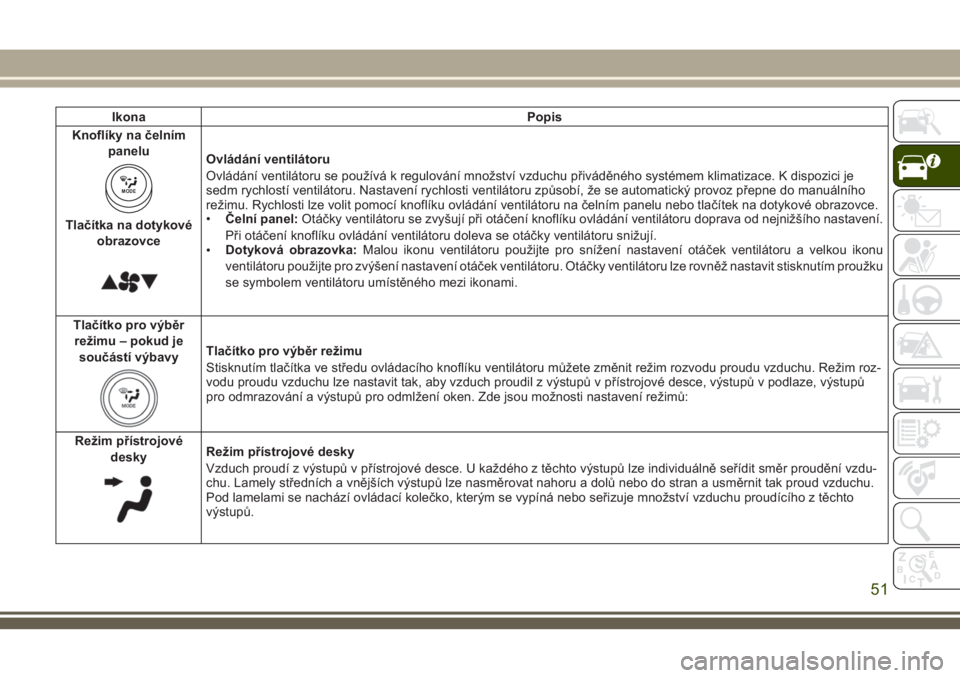

Ikona Popis
Knoflíky na čelním
panelu
MODE
Tlačítka na dotykové
obrazovce
Ovládání ventilátoru
Ovládání ventilátoru se používá k regulování množství vzduchu přiváděného systémem klimatizace. K dispozici je
sedm rychlostí ventilátoru. Nastavení rychlosti ventilátoru způsobí, že se automatický provoz přepne do manuálního
režimu. Rychlosti lze volit pomocí knoflíku ovládání ventilátoru na čelním panelu nebo tlačítek na dotykové obrazovce.
•Čelní panel:Otáčky ventilátoru se zvyšují při otáčení knoflíku ovládání ventilátoru doprava od nejnižšího nastavení.
Při otáčení knoflíku ovládání ventilátoru doleva se otáčky ventilátoru snižují.
•Dotyková obrazovka:Malou ikonu ventilátoru použijte pro snížení nastavení otáček ventilátoru a velkou ikonu
ventilátoru použijte pro zvýšení nastavení otáček ventilátoru. Otáčky ventilátoru lze rovněž nastavit stisknutím proužku
se symbolem ventilátoru umístěného mezi ikonami.
Tlačítko pro výběr
režimu – pokud je
součástí výbavy
Tlačítko pro výběr režimu
Stisknutím tlačítka ve středu ovládacího knoflíku ventilátoru můžete změnit režim rozvodu proudu vzduchu. Režim roz-
vodu proudu vzduchu lze nastavit tak, aby vzduch proudil z výstupů v přístrojové desce, výstupů v podlaze, výstupů
pro odmrazování a výstupů pro odmlžení oken. Zde jsou možnosti nastavení režimů:
Režim přístrojové
desky
Režim přístrojové desky
Vzduch proudí z výstupů v přístrojové desce. U každého z těchto výstupů lze individuálně seřídit směr proudění vzdu-
chu. Lamely středních a vnějších výstupů lze nasměrovat nahoru a dolů nebo do stran a usměrnit tak proud vzduchu.
Pod lamelami se nachází ovládací kolečko, kterým se vypíná nebo seřizuje množství vzduchu proudícího z těchto
výstupů.
51

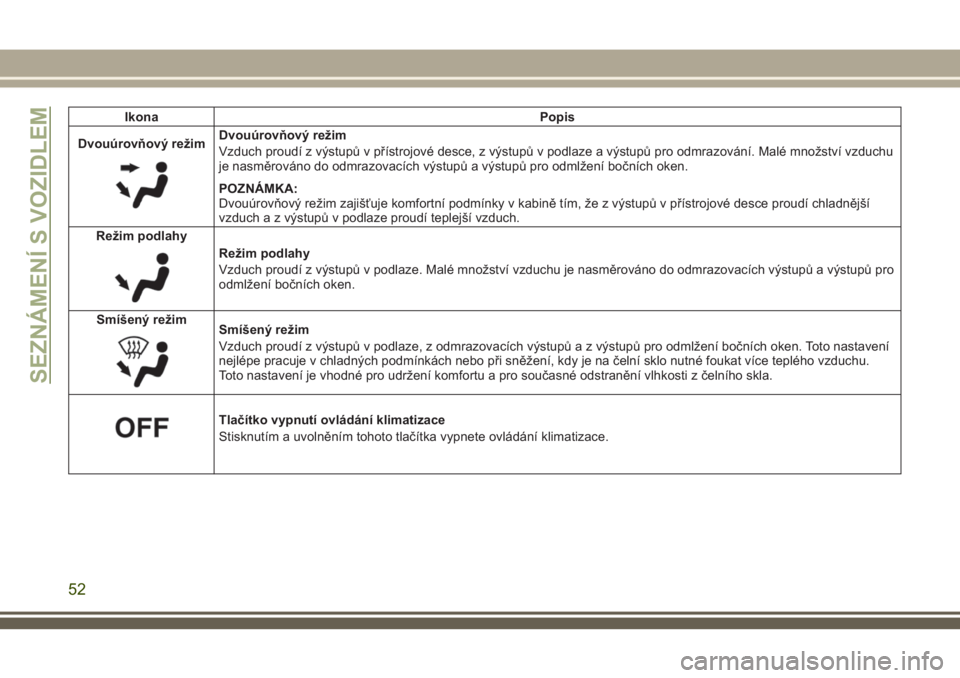

Ikona Popis
Dvouúrovňový režim
Dvouúrovňový režim
Vzduch proudí z výstupů v přístrojové desce, z výstupů v podlaze a výstupů pro odmrazování. Malé množství vzduchu
je nasměrováno do odmrazovacích výstupů a výstupů pro odmlžení bočních oken.
POZNÁMKA:
Dvouúrovňový režim zajišťuje komfortní podmínky v kabině tím, že z výstupů v přístrojové desce proudí chladnější
vzduch a z výstupů v podlaze proudí teplejší vzduch.
Režim podlahy
Režim podlahy
Vzduch proudí z výstupů v podlaze. Malé množství vzduchu je nasměrováno do odmrazovacích výstupů a výstupů pro
odmlžení bočních oken.
Smíšený režim
Smíšený režim
Vzduch proudí z výstupů v podlaze, z odmrazovacích výstupů a z výstupů pro odmlžení bočních oken. Toto nastavení
nejlépe pracuje v chladných podmínkách nebo při sněžení, kdy je na čelní sklo nutné foukat více teplého vzduchu.
Toto nastavení je vhodné pro udržení komfortu a pro současné odstranění vlhkosti z čelního skla.
Tlačítko vypnutí ovládání klimatizace
Stisknutím a uvolněním tohoto tlačítka vypnete ovládání klimatizace.
SEZNÁMENÍ S VOZIDLEM
52

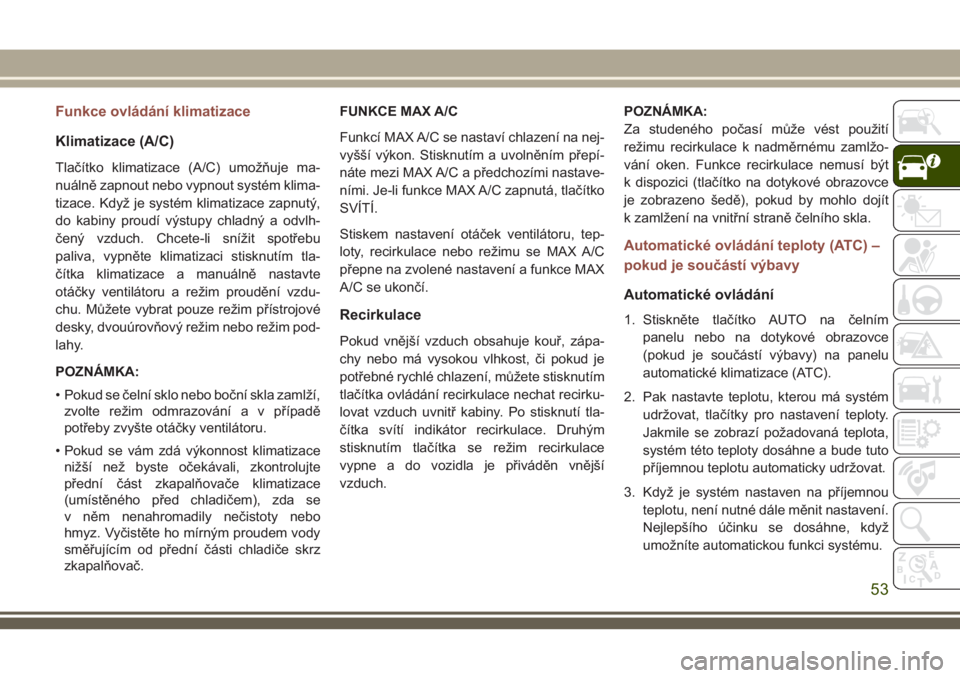

Funkce ovládání klimatizace
Klimatizace (A/C)
Tlačítko klimatizace (A/C) umožňuje ma-
nuálně zapnout nebo vypnout systém klima-
tizace. Když je systém klimatizace zapnutý,
do kabiny proudí výstupy chladný a odvlh-
čený vzduch. Chcete-li snížit spotřebu
paliva, vypněte klimatizaci stisknutím tla-
čítka klimatizace a manuálně nastavte
otáčky ventilátoru a režim proudění vzdu-
chu. Můžete vybrat pouze režim přístrojové
desky, dvouúrovňový režim nebo režim pod-
lahy.
POZNÁMKA:
• Pokud se čelní sklo nebo boční skla zamlží,
zvolte režim odmrazování a v případě
potřeby zvyšte otáčky ventilátoru.
• Pokud se vám zdá výkonnost klimatizace
nižší než byste očekávali, zkontrolujte
přední část zkapalňovače klimatizace
(umístěného před chladičem), zda se
v něm nenahromadily nečistoty nebo
hmyz. Vyčistěte ho mírným proudem vody
směřujícím od přední části chladiče skrz
zkapalňovač.FUNKCE MAX A/C
Funkcí MAX A/C se nastaví chlazení na nej-
vyšší výkon. Stisknutím a uvolněním přepí-
náte mezi MAX A/C a předchozími nastave-
ními. Je-li funkce MAX A/C zapnutá, tlačítko
SVÍTÍ.
Stiskem nastavení otáček ventilátoru, tep-
loty, recirkulace nebo režimu se MAX A/C
přepne na zvolené nastavení a funkce MAX
A/C se ukončí.
Recirkulace
Pokud vnější vzduch obsahuje kouř, zápa-
chy nebo má vysokou vlhkost, či pokud je
potřebné rychlé chlazení, můžete stisknutím
tlačítka ovládání recirkulace nechat recirku-
lovat vzduch uvnitř kabiny. Po stisknutí tla-
čítka svítí indikátor recirkulace. Druhým
stisknutím tlačítka se režim recirkulace
vypne a do vozidla je přiváděn vnější
vzduch.POZNÁMKA:
Za studeného počasí může vést použití
režimu recirkulace k nadměrnému zamlžo-
vání oken. Funkce recirkulace nemusí být
k dispozici (tlačítko na dotykové obrazovce
je zobrazeno šedě), pokud by mohlo dojít
k zamlžení na vnitřní straně čelního skla.
Automatické ovládání teploty (ATC) –
pokud je součástí výbavy
Automatické ovládání
1. Stiskněte tlačítko AUTO na čelním
panelu nebo na dotykové obrazovce
(pokud je součástí výbavy) na panelu
automatické klimatizace (ATC).
2. Pak nastavte teplotu, kterou má systém
udržovat, tlačítky pro nastavení teploty.
Jakmile se zobrazí požadovaná teplota,
systém této teploty dosáhne a bude tuto
příjemnou teplotu automaticky udržovat.
3. Když je systém nastaven na příjemnou
teplotu, není nutné dále měnit nastavení.
Nejlepšího účinku se dosáhne, když
umožníte automatickou funkci systému.
53

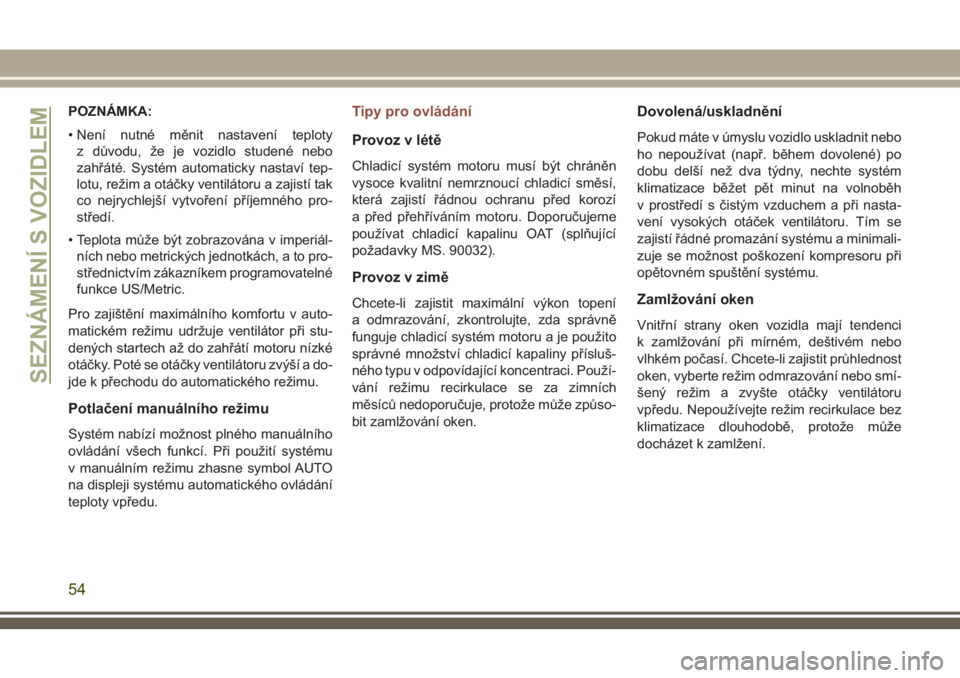

POZNÁMKA:
• Není nutné měnit nastavení teploty
z důvodu, že je vozidlo studené nebo
zahřáté. Systém automaticky nastaví tep-
lotu, režim a otáčky ventilátoru a zajistí tak
co nejrychlejší vytvoření příjemného pro-
středí.
• Teplota může být zobrazována v imperiál-
ních nebo metrických jednotkách, a to pro-
střednictvím zákazníkem programovatelné
funkce US/Metric.
Pro zajištění maximálního komfortu v auto-
matickém režimu udržuje ventilátor při stu-
dených startech až do zahřátí motoru nízké
otáčky. Poté se otáčky ventilátoru zvýší a do-
jde k přechodu do automatického režimu.
Potlačení manuálního režimu
Systém nabízí možnost plného manuálního
ovládání všech funkcí. Při použití systému
v manuálním režimu zhasne symbol AUTO
na displeji systému automatického ovládání
teploty vpředu.
Tipy pro ovládání
Provoz v létě
Chladicí systém motoru musí být chráněn
vysoce kvalitní nemrznoucí chladicí směsí,
která zajistí řádnou ochranu před korozí
a před přehříváním motoru. Doporučujeme
používat chladicí kapalinu OAT (splňující
požadavky MS. 90032).
Provoz v zimě
Chcete-li zajistit maximální výkon topení
a odmrazování, zkontrolujte, zda správně
funguje chladicí systém motoru a je použito
správné množství chladicí kapaliny přísluš-
ného typu v odpovídající koncentraci. Použí-
vání režimu recirkulace se za zimních
měsíců nedoporučuje, protože může způso-
bit zamlžování oken.
Dovolená/uskladnění
Pokud máte v úmyslu vozidlo uskladnit nebo
ho nepoužívat (např. během dovolené) po
dobu delší než dva týdny, nechte systém
klimatizace běžet pět minut na volnoběh
v prostředí s čistým vzduchem a při nasta-
vení vysokých otáček ventilátoru. Tím se
zajistí řádné promazání systému a minimali-
zuje se možnost poškození kompresoru při
opětovném spuštění systému.
Zamlžování oken
Vnitřní strany oken vozidla mají tendenci
k zamlžování při mírném, deštivém nebo
vlhkém počasí. Chcete-li zajistit průhlednost
oken, vyberte režim odmrazování nebo smí-
šený režim a zvyšte otáčky ventilátoru
vpředu. Nepoužívejte režim recirkulace bez
klimatizace dlouhodobě, protože může
docházet k zamlžení.
SEZNÁMENÍ S VOZIDLEM
54

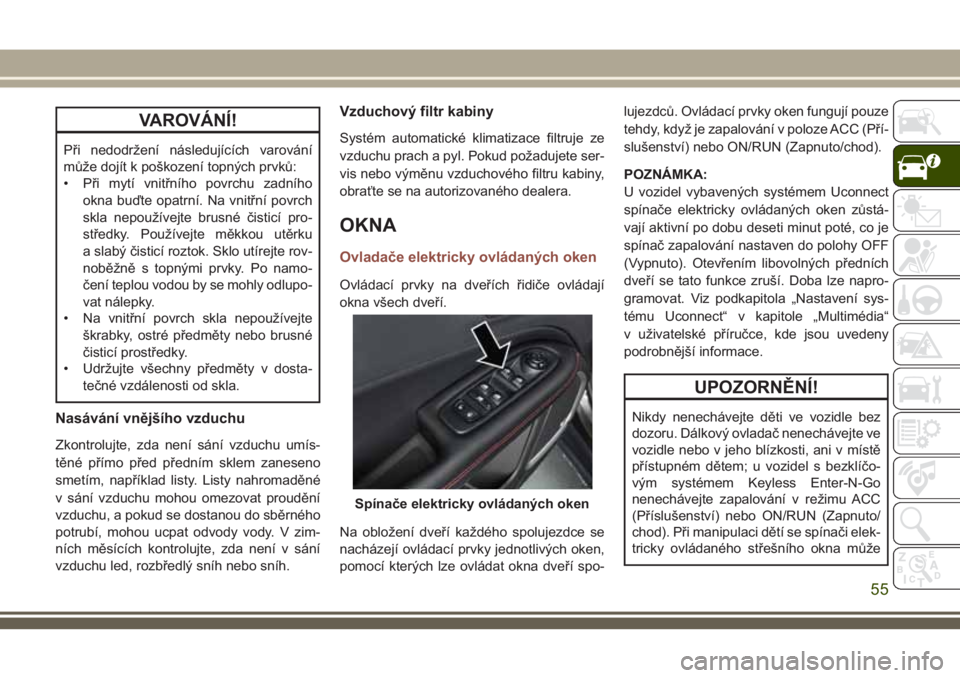

VAROVÁNÍ!
Při nedodržení následujících varování
může dojít k poškození topných prvků:
• Při mytí vnitřního povrchu zadního
okna buďte opatrní. Na vnitřní povrch
skla nepoužívejte brusné čisticí pro-
středky. Používejte měkkou utěrku
a slabý čisticí roztok. Sklo utírejte rov-
noběžně s topnými prvky. Po namo-
čení teplou vodou by se mohly odlupo-
vat nálepky.
• Na vnitřní povrch skla nepoužívejte
škrabky, ostré předměty nebo brusné
čisticí prostředky.
• Udržujte všechny předměty v dosta-
tečné vzdálenosti od skla.
Nasávání vnějšího vzduchu
Zkontrolujte, zda není sání vzduchu umís-
těné přímo před předním sklem zaneseno
smetím, například listy. Listy nahromaděné
v sání vzduchu mohou omezovat proudění
vzduchu, a pokud se dostanou do sběrného
potrubí, mohou ucpat odvody vody. V zim-
ních měsících kontrolujte, zda není v sání
vzduchu led, rozbředlý sníh nebo sníh.
Vzduchový filtr kabiny
Systém automatické klimatizace filtruje ze
vzduchu prach a pyl. Pokud požadujete ser-
vis nebo výměnu vzduchového filtru kabiny,
obraťte se na autorizovaného dealera.
OKNA
Ovladače elektricky ovládaných oken
Ovládací prvky na dveřích řidiče ovládají
okna všech dveří.
Na obložení dveří každého spolujezdce se
nacházejí ovládací prvky jednotlivých oken,
pomocí kterých lze ovládat okna dveří spo-lujezdců. Ovládací prvky oken fungují pouze
tehdy, když je zapalování v poloze ACC (Pří-
slušenství) nebo ON/RUN (Zapnuto/chod).
POZNÁMKA:
U vozidel vybavených systémem Uconnect
spínače elektricky ovládaných oken zůstá-
vají aktivní po dobu deseti minut poté, co je
spínač zapalování nastaven do polohy OFF
(Vypnuto). Otevřením libovolných předních
dveří se tato funkce zruší. Doba lze napro-
gramovat. Viz podkapitola „Nastavení sys-
tému Uconnect“ v kapitole „Multimédia“
v uživatelské příručce, kde jsou uvedeny
podrobnější informace.
UPOZORNĚNÍ!
Nikdy nenechávejte děti ve vozidle bez
dozoru. Dálkový ovladač nenechávejte ve
vozidle nebo v jeho blízkosti, ani v místě
přístupném dětem; u vozidel s bezklíčo-
vým systémem Keyless Enter-N-Go
nenechávejte zapalování v režimu ACC
(Příslušenství) nebo ON/RUN (Zapnuto/
chod). Při manipulaci dětí se spínači elek-
tricky ovládaného střešního okna může
Spínače elektricky ovládaných oken
55

UPOZORNĚNÍ!
dojít k přiskřípnutí částí těla cestujících,
zejména dětí ponechaných bez dozoru.
V důsledku toho může dojít k vážnému
zranění nebo usmrcení.
Funkce automatického otevření
Spínač elektricky ovládaného okna dveří
řidiče a spínače elektricky ovládaných oken
dveří spolujezdců mají funkci automatického
otevření. Krátce stiskněte spínač okna dolů
a uvolněte jej. Okno se automaticky otevře.
Chcete-li okno otevřít částečně, krátce stisk-
něte spínač okna a uvolněte jej, když chcete
pohyb okna zastavit.
Chcete-li okno zastavit, aby se během auto-
matického otevírání neotevřelo úplně dolů,
krátce spínač stiskněte.
Funkce automatického zavření
s ochranou proti skřípnutí
POZNÁMKA:
• Pokud během automatického zavírání nar-
azí okno na nějakou překážku, změní směr
pohybu na opačný a opět se otevře.
Odstraňte překážku a opět pomocí spínače
okno zavřete.
• Během automatického zavírání může dojít
k tomu, že nějaká nerovnost vozovky může
neočekávaně spustit funkci automatické
změny směru pohybu okna. Dojde-li
k tomu, zvedněte lehce spínač a podržte
jej, aby se provedlo manuální zavření
okna.
UPOZORNĚNÍ!
Když je okno téměř zavřeno, není aktivo-
vána ochrana proti skřípnutí. Aby nedošlo
ke zranění, nesmí být v dráze okna před
jeho zavíráním paže, ruce, prsty ani
žádné jiné objekty.
Resetování automatického zavírání
Pokud funkce automatického zavírání pře-
stane fungovat, okno je pravděpodobně
potřeba resetovat. Chcete-li resetovat auto-
matické zavírání:
1. Nastavením spínače okna do horní
polohy zcela zavřete okno a poté podržte
spínač stisknutý ještě další dvě sekundy.
2. Silně stiskněte spínač okna, aby se okno
úplně otevřelo, a po úplném otevření
okna podržte spínač stisknutý ještě další
dvě sekundy.
SEZNÁMENÍ S VOZIDLEM
56

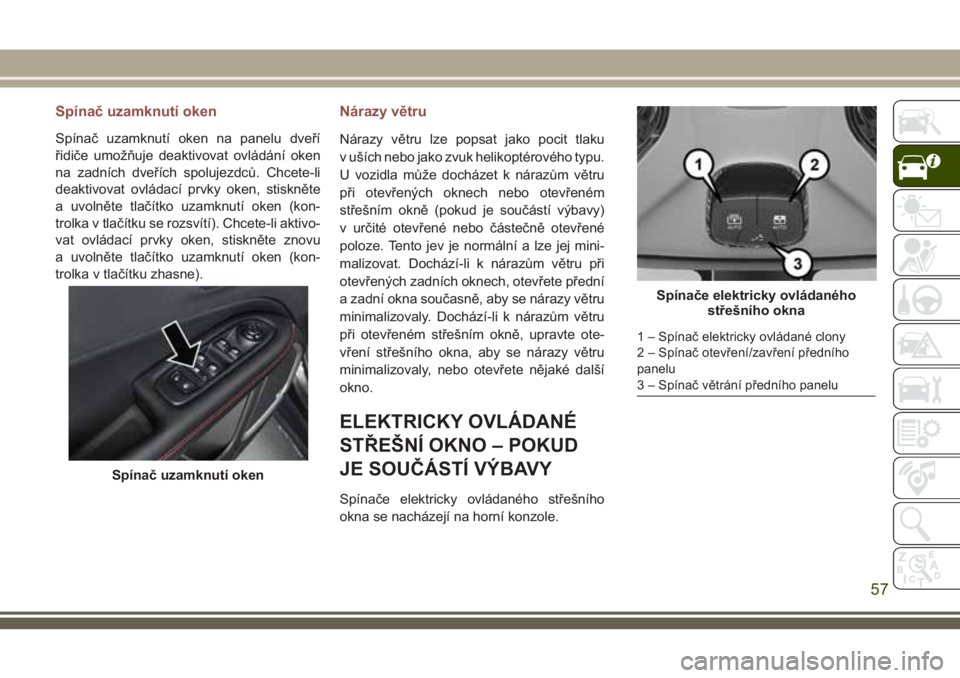

Spínač uzamknutí oken
Spínač uzamknutí oken na panelu dveří
řidiče umožňuje deaktivovat ovládání oken
na zadních dveřích spolujezdců. Chcete-li
deaktivovat ovládací prvky oken, stiskněte
a uvolněte tlačítko uzamknutí oken (kon-
trolka v tlačítku se rozsvítí). Chcete-li aktivo-
vat ovládací prvky oken, stiskněte znovu
a uvolněte tlačítko uzamknutí oken (kon-
trolka v tlačítku zhasne).
Nárazy větru
Nárazy větru lze popsat jako pocit tlaku
v uších nebo jako zvuk helikoptérového typu.
U vozidla může docházet k nárazům větru
při otevřených oknech nebo otevřeném
střešním okně (pokud je součástí výbavy)
v určité otevřené nebo částečně otevřené
poloze. Tento jev je normální a lze jej mini-
malizovat. Dochází-li k nárazům větru při
otevřených zadních oknech, otevřete přední
a zadní okna současně, aby se nárazy větru
minimalizovaly. Dochází-li k nárazům větru
při otevřeném střešním okně, upravte ote-
vření střešního okna, aby se nárazy větru
minimalizovaly, nebo otevřete nějaké další
okno.
ELEKTRICKY OVLÁDANÉ
STŘEŠNÍ OKNO – POKUD
JE SOUČÁSTÍ VÝBAVY
Spínače elektricky ovládaného střešního
okna se nacházejí na horní konzole.
Spínač uzamknutí oken
Spínače elektricky ovládaného
střešního okna
1 – Spínač elektricky ovládané clony
2 – Spínač otevření/zavření předního
panelu
3 – Spínač větrání předního panelu
57

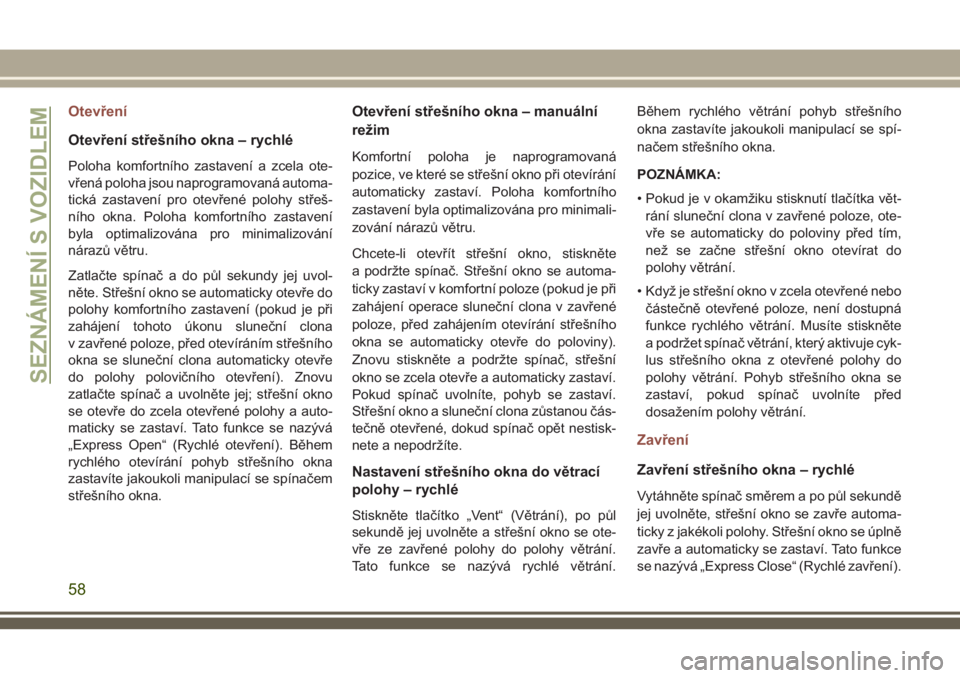

Otevření
Otevření střešního okna – rychlé
Poloha komfortního zastavení a zcela ote-
vřená poloha jsou naprogramovaná automa-
tická zastavení pro otevřené polohy střeš-
ního okna. Poloha komfortního zastavení
byla optimalizována pro minimalizování
nárazů větru.
Zatlačte spínač a do půl sekundy jej uvol-
něte. Střešní okno se automaticky otevře do
polohy komfortního zastavení (pokud je při
zahájení tohoto úkonu sluneční clona
v zavřené poloze, před otevíráním střešního
okna se sluneční clona automaticky otevře
do polohy polovičního otevření). Znovu
zatlačte spínač a uvolněte jej; střešní okno
se otevře do zcela otevřené polohy a auto-
maticky se zastaví. Tato funkce se nazývá
„Express Open“ (Rychlé otevření). Během
rychlého otevírání pohyb střešního okna
zastavíte jakoukoli manipulací se spínačem
střešního okna.
Otevření střešního okna – manuální
režim
Komfortní poloha je naprogramovaná
pozice, ve které se střešní okno při otevírání
automaticky zastaví. Poloha komfortního
zastavení byla optimalizována pro minimali-
zování nárazů větru.
Chcete-li otevřít střešní okno, stiskněte
a podržte spínač. Střešní okno se automa-
ticky zastaví v komfortní poloze (pokud je při
zahájení operace sluneční clona v zavřené
poloze, před zahájením otevírání střešního
okna se automaticky otevře do poloviny).
Znovu stiskněte a podržte spínač, střešní
okno se zcela otevře a automaticky zastaví.
Pokud spínač uvolníte, pohyb se zastaví.
Střešní okno a sluneční clona zůstanou čás-
tečně otevřené, dokud spínač opět nestisk-
nete a nepodržíte.
Nastavení střešního okna do větrací
polohy – rychlé
Stiskněte tlačítko „Vent“ (Větrání), po půl
sekundě jej uvolněte a střešní okno se ote-
vře ze zavřené polohy do polohy větrání.
Tato funkce se nazývá rychlé větrání.Během rychlého větrání pohyb střešního
okna zastavíte jakoukoli manipulací se spí-
načem střešního okna.
POZNÁMKA:
• Pokud je v okamžiku stisknutí tlačítka vět-
rání sluneční clona v zavřené poloze, ote-
vře se automaticky do poloviny před tím,
než se začne střešní okno otevírat do
polohy větrání.
• Když je střešní okno v zcela otevřené nebo
částečně otevřené poloze, není dostupná
funkce rychlého větrání. Musíte stiskněte
a podržet spínač větrání, který aktivuje cyk-
lus střešního okna z otevřené polohy do
polohy větrání. Pohyb střešního okna se
zastaví, pokud spínač uvolníte před
dosažením polohy větrání.
Zavření
Zavření střešního okna – rychlé
Vytáhněte spínač směrem a po půl sekundě
jej uvolněte, střešní okno se zavře automa-
ticky z jakékoli polohy. Střešní okno se úplně
zavře a automaticky se zastaví. Tato funkce
se nazývá „Express Close“ (Rychlé zavření).
SEZNÁMENÍ S VOZIDLEM
58
