JEEP COMPASS 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

Двигатель 2,4 л
1 — Фильтр воздухоочистителя двигателя 4 — Аккумулятор 7 — Крышка системы охлаждения
2 — Крышка маслоналивной горловины 5 — Блок распределения питания (предох-
ранители)8 — Бачок охладителя
3 — Бачок с тормозной жидкостью 6 — Бачок с жидкостью для стеклоомыва-
теля9 — Щуп для измерения уровня масла в дви-
гателе
309

Дизельный двигатель 2,0 л
1 — Фильтр воздухоочистителя двигателя 4 — Аккумулятор 7 — Крышка системы охлаждения
2 — Крышка маслоналивной горловины 5 — Блок распределения питания (предох-
ранители)8 — Бачок охлаждающей жидкости двига-
теля
3 — Бачок с тормозной жидкостью 6 — Бачок с жидкостью для стеклоомыва-
теля9 — Щуп для измерения уровня масла в дви-
гателе
ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
310

Дизельный двигатель объемом 1,6 л
1 — Фильтр воздухоочистителя двигателя 6 — Бачок с жидкостью для стеклоомывателя
2 — Крышка маслоналивной горловины 7 — Аккумулятор
3 — Бачок с тормозной жидкостью 8 — Крышка системы охлаждения
4 — Аккумулятор 9 — Бачок охлаждающей жидкости двигателя
5 — Блок распределения питания (предохранители) 10 — Щуп для измерения уровня масла в двигателе
311

Проверка уровня моторного масла
Для правильной смазки двигателя вашего
автомобиля необходимо поддерживать
моторное масло на должном уровне. Ре-
гулярно проверяйте уровень масла, на-
пример раз в месяц или перед длитель-
ной поездкой. Лучшее время для
проверки уровня моторного масла —
спустя пять минут после того, как пол-
ностью нагретый двигатель был выклю-
чен. Не следует контролировать уровень
моторного масла перед пуском холодного
двигателя после ночной стоянки автомо-
биля. В этом случае результаты измере-
ний будут ошибочными.
Проверка масла, когда автомобиль нахо-
дится на ровной поверхности и спустя
пять минут после того, как полностью на-
гретый двигатель был выключен, улучшит
точность показателей уровня масла. Это
поможет предотвратить возможные
ошибки при определении уровня масла.
Безопасный диапазон указан штрихом.
При добавлении 0,9 литра (1 кварты)
масла, если уровень масла соответствуетнижней отметке указанного диапазона,
произойдет увеличение показаний до
верхней отметки зоны.
ПРЕДОСТЕРЕЖЕНИЯ!
• Избыточное или недостаточное на-
полнение картера маслом приведет к
попаданию воздуха в масло или па-
дению давления масла. Это может
стать причиной повреждения двига-
теля.
• Использование в двигателе масла
без моющих присадок или обычного
минерального масла может привести
к его повреждению.
Добавление жидкости в бачок
омывателя
Бачок омывателя расположен в передней
части моторного отсека. Регулярно про-
веряйте уровень жидкости в бачке. На-
полните бачок моющим средством (не ан-
тифризом для радиатора) и включите
систему на несколько секунд, чтобы вы-
мыть остаточную воду.При добавлении жидкости в бачок омыва-
теля налейте немного омывающей жид-
кости на ткань или полотенце и вытрите
начисто щетки стеклоочистителя; это
улучшит работу щеток.
Для предотвращения замерзания вашей
системы омывателя лобового окна в хо-
лодную погоду выбирайте раствор или
смесь, которая соответствует темпера-
турному диапазону вашего климата. Ин-
формацию о температурном диапазоне
можно найти на большинстве емкостей
омывающей жидкости.
ПРЕДУПРЕЖДЕНИЯ!
Доступные в продаже моющие жид-
кости для лобового стекла огнеопасны.
Они могут загореться и обжечь вас.
Соблюдайте осторожность при работе
с растворителем для омывателя.
Необслуживаемая аккумуляторная
батарея
Автомобиль оснащен аккумулятором, не
требующим технического ухода. Аккуму-
ляторная батарея не требует никакого
ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
312

ухода. Вам не придется доливать в нее
воду или выполнять какие-либо другие
операции периодического технического
обслуживания.
ПРЕДУПРЕЖДЕНИЯ!
• Электролит аккумуляторной батареи
представляет собой раствор кис-
лоты, контакт с которой может при-
вести к ожогам или слепоте. Избе-
гайте попадания жидкости
аккумулятора на одежду, кожу, в
глаза. Не нагибайтесь над аккумуля-
торной батареей во время установки
зажимов. При попадании кислоты в
глаза или на кожу немедленно про-
мойте область поражения большим
количеством воды. Дополнительную
информацию см. в пункте «Запуск
двигателя от внешнего источника
электроэнергии» раздела «Порядок
действий в экстренной ситуации».
• В процессе эксплуатации аккумуля-
торные батареи выделяют горючий и
взрывоопасный газ. Не приближайте
к аккумуляторной батарее источники
ПРЕДУПРЕЖДЕНИЯ!
открытого пламени или искр. Не ис-
пользуйте донорскую батарею или
какой-либо другой источник электро-
питания напряжением свыше 12
вольт. Не допускайте контакта зажи-
мов проводов между собой.
• Клеммы аккумуляторной батареи,
контактные зажимы и прочие приспо-
собления содержат свинец и его со-
единения. Всегда тщательно мойте
руки после работы с батареей.
ПРЕДОСТЕРЕЖЕНИЯ!
• Будьте особенно внимательны при
подключении проводов к выводам ак-
кумуляторной батареи. Следите за
тем, чтобы положительный провод
был подсоединен к положительному
выводу аккумуляторной батареи, а
отрицательный провод к отрицатель-
ному выводу. На корпусе аккумуля-
тора имеется маркировка ее выво-
дов. Положительный вывод имеет
обозначение «+», а отрицательный
ПРЕДОСТЕРЕЖЕНИЯ!
— «-». Клеммы проводов не должны
иметь следов коррозии и должны
быть надежно затянуты на выводах
батареи.
• Если используется «быстрая за-
рядка», когда аккумуляторная бата-
рея находится в автомобиле, то пе-
ред подключением зарядного
устройства к аккумуляторной бата-
рее отсоедините оба аккумулятор-
ных провода. «Быстрая зарядка» не
допускается для обеспечения пуско-
вого напряжения.
УСЛУГИ ДИЛЕРА
Уполномоченный дилер располагает ква-
лифицированным обслуживающим пер-
соналом, специальными инструментами
и оборудованием для квалифицирован-
ного выполнения всех работ по техничес-
кому обслуживанию. В руководствах по
техническому обслуживанию и ремонту
подробно изложены все операции по тех-

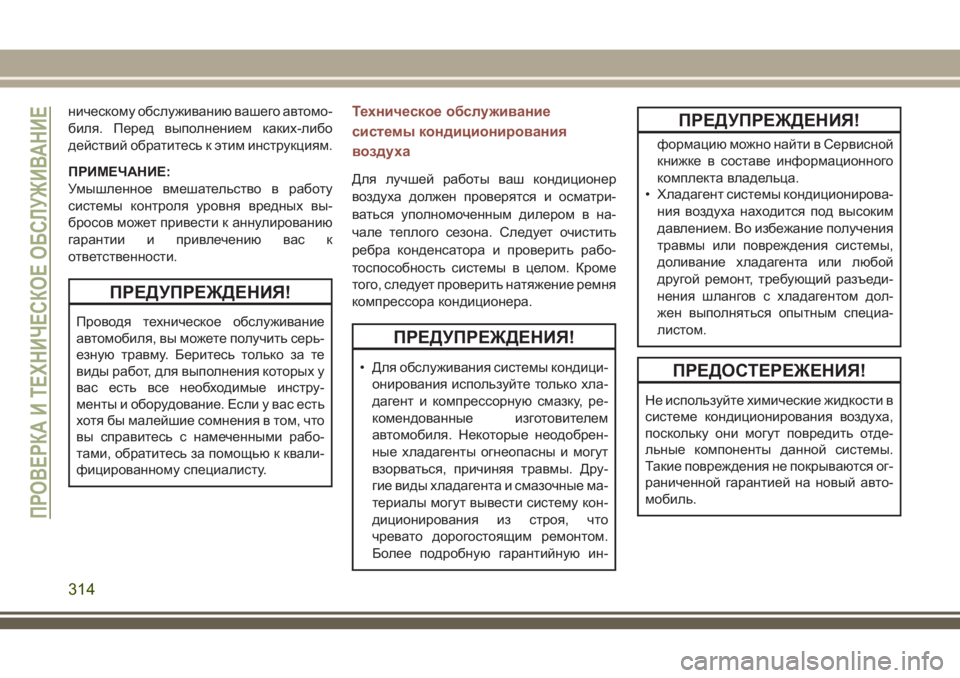

313

ническому обслуживанию вашего автомо-
биля. Перед выполнением каких-либо
действий обратитесь к этим инструкциям.
ПРИМЕЧАНИЕ:
Умышленное вмешательство в работу
системы контроля уровня вредных вы-
бросов может привести к аннулированию
гарантии и привлечению вас к
ответственности.
ПРЕДУПРЕЖДЕНИЯ!
Проводя техническое обслуживание
автомобиля, вы можете получить серь-
езную травму. Беритесь только за те
виды работ, для выполнения которых у
вас есть все необходимые инстру-
менты и оборудование. Если у вас есть
хотя бы малейшие сомнения в том, что
вы справитесь с намеченными рабо-
тами, обратитесь за помощью к квали-
фицированному специалисту.
Техническое обслуживание
системы кондиционирования
воздуха
Для лучшей работы ваш кондиционер
воздуха должен проверятся и осматри-
ваться уполномоченным дилером в на-
чале теплого сезона. Следует очистить
ребра конденсатора и проверить рабо-
тоспособность системы в целом. Кроме
того, следует проверить натяжение ремня
компрессора кондиционера.
ПРЕДУПРЕЖДЕНИЯ!
• Для обслуживания системы кондици-
онирования используйте только хла-
дагент и компрессорную смазку, ре-
комендованные изготовителем
автомобиля. Некоторые неодобрен-
ные хладагенты огнеопасны и могут
взорваться, причиняя травмы. Дру-
гие виды хладагента и смазочные ма-
териалы могут вывести систему кон-
диционирования из строя, что
чревато дорогостоящим ремонтом.
Более подробную гарантийную ин-
ПРЕДУПРЕЖДЕНИЯ!
формацию можно найти в Сервисной
книжке в составе информационного
комплекта владельца.
• Хладагент системы кондиционирова-
ния воздуха находится под высоким
давлением. Во избежание получения
травмы или повреждения системы,
доливание хладагента или любой
другой ремонт, требующий разъеди-
нения шлангов с хладагентом дол-
жен выполняться опытным специа-
листом.
ПРЕДОСТЕРЕЖЕНИЯ!
Не используйте химические жидкости в
системе кондиционирования воздуха,
поскольку они могут повредить отде-
льные компоненты данной системы.
Такие повреждения не покрываются ог-
раниченной гарантией на новый авто-
мобиль.
ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
314

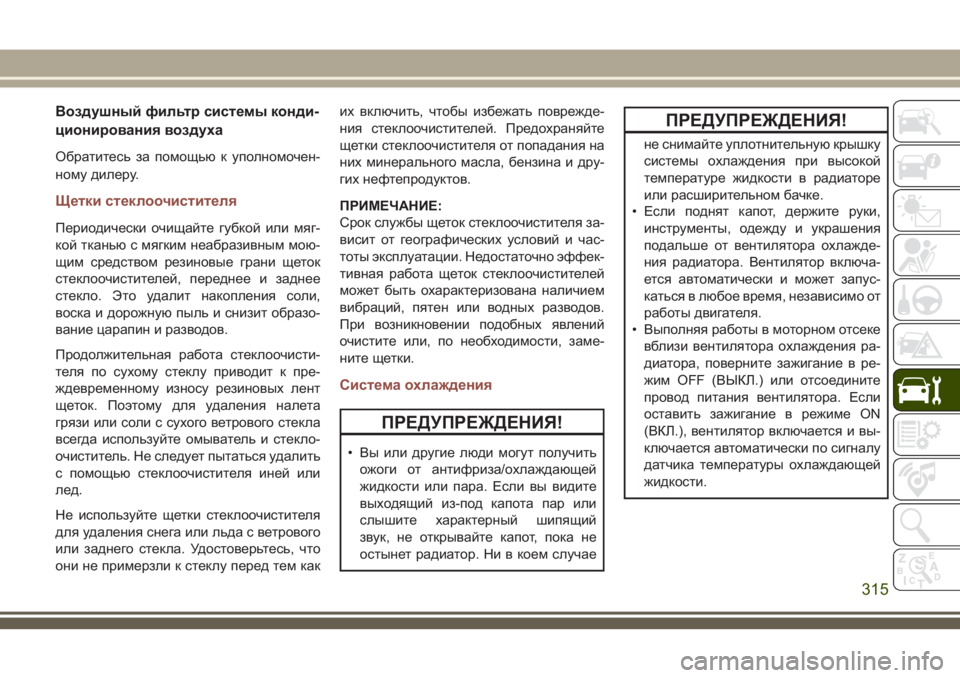

Воздушный фильтр системы конди-
ционирования воздуха
Обратитесь за помощью к уполномочен-
ному дилеру.
Щетки стеклоочистителя
Периодически очищайте губкой или мяг-
кой тканью с мягким неабразивным мою-
щим средством резиновые грани щеток
стеклоочистителей, переднее и заднее
стекло. Это удалит накопления соли,
воска и дорожную пыль и снизит образо-
вание царапин и разводов.
Продолжительная работа стеклоочисти-
теля по сухому стеклу приводит к пре-
ждевременному износу резиновых лент
щеток. Поэтому для удаления налета
грязи или соли с сухого ветрового стекла
всегда используйте омыватель и стекло-
очиститель. Не следует пытаться удалить
с помощью стеклоочистителя иней или
лед.
Не используйте щетки стеклоочистителя
для удаления снега или льда с ветрового
или заднего стекла. Удостоверьтесь, что
они не примерзли к стеклу перед тем каких включить, чтобы избежатьповрежде-
ния стеклоочистителей. Предохраняйте
щетки стеклоочистителя от попадания на
них минерального масла, бензина и дру-
гих нефтепродуктов.
ПРИМЕЧАНИЕ:
Срок службы щеток стеклоочистителя за-
висит от географических условий и час-
тоты эксплуатации. Недостаточно эффек-
тивная работа щеток стеклоочистителей
может быть охарактеризована наличием
вибраций, пятен или водных разводов.
При возникновении подобных явлений
очистите или, по необходимости, заме-
ните щетки.
Система охлаждения
ПРЕДУПРЕЖДЕНИЯ!
• Вы или другие люди могут получить
ожоги от антифриза/охлаждающей
жидкости или пара. Если вы видите
выходящий из-под капота пар или
слышите характерный шипящий
звук, не открывайте капот, пока не
остынет радиатор. Ни в коем случае
ПРЕДУПРЕЖДЕНИЯ!
не снимайте уплотнительную крышку
системы охлаждения при высокой
температуре жидкости в радиаторе
или расширительном бачке.
• Если поднят капот, держите руки,
инструменты, одежду и украшения
подальше от вентилятора охлажде-
ния радиатора. Вентилятор включа-
ется автоматически и может запус-
каться в любое время, независимо от
работы двигателя.
• Выполняя работы в моторном отсеке
вблизи вентилятора охлаждения ра-
диатора, поверните зажигание в ре-
жим OFF (ВЫКЛ.) или отсоедините
провод питания вентилятора. Если
оставить зажигание в режиме ON
(ВКЛ.), вентилятор включается и вы-
ключается автоматически по сигналу
датчика температуры охлаждающей
жидкости.
315

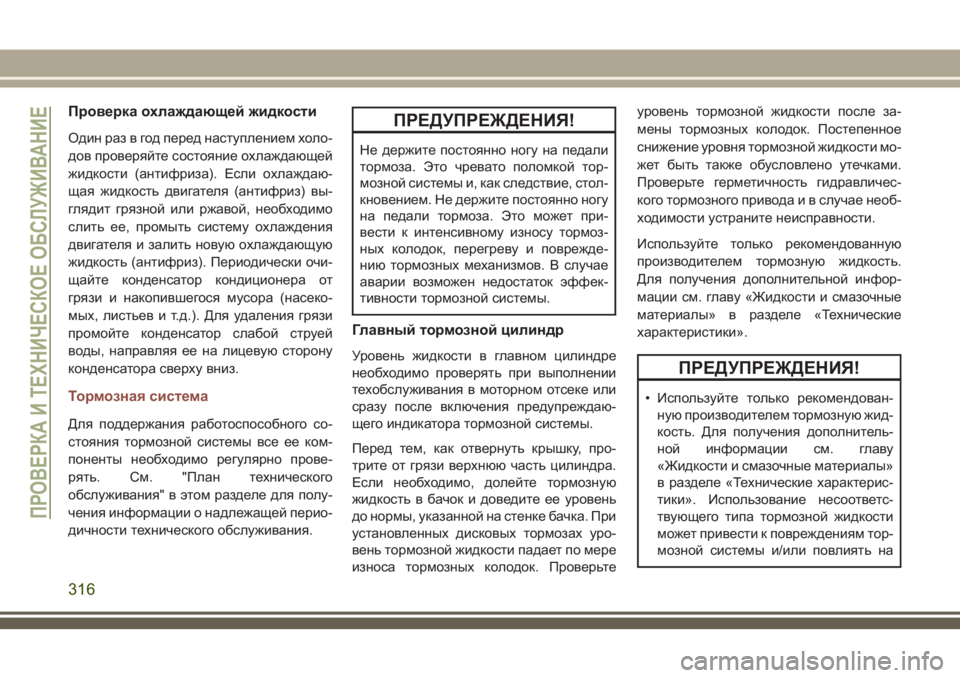

Проверка охлаждающей жидкости
Один раз в год перед наступлением холо-
дов проверяйте состояние охлаждающей
жидкости (антифриза). Если охлаждаю-
щая жидкость двигателя (антифриз) вы-
глядит грязной или ржавой, необходимо
слить ее, промыть систему охлаждения
двигателя и залить новую охлаждающую
жидкость (антифриз). Периодически очи-
щайте конденсатор кондиционера от
грязи и накопившегося мусора (насеко-
мых, листьев и т.д.). Для удаления грязи
промойте конденсатор слабой струей
воды, направляя ее на лицевую сторону
конденсатора сверху вниз.
Тормознаясистема
Для поддержания работоспособного со-
стояния тормозной системы все ее ком-
поненты необходимо регулярно прове-
рять. См. "План технического
обслуживания" в этом разделе для полу-
чения информации о надлежащей перио-
дичности технического обслуживания.
ПРЕДУПРЕЖДЕНИЯ!
Не держите постоянно ногу на педали
тормоза. Это чревато поломкой тор-
мозной системы и, как следствие, стол-
кновением. Не держите постоянно ногу
на педали тормоза. Это может при-
вести к интенсивному износу тормоз-
ных колодок, перегреву и поврежде-
нию тормозных механизмов. В случае
аварии возможен недостаток эффек-
тивности тормозной системы.
Главный тормознойцилиндр
Уровень жидкости в главном цилиндре
необходимо проверять при выполнении
техобслуживания в моторном отсеке или
сразу после включения предупреждаю-
щего индикатора тормозной системы.
Перед тем, как отвернуть крышку, про-
трите от грязи верхнюю часть цилиндра.
Если необходимо, долейте тормозную
жидкость в бачок и доведите ее уровень
до нормы, указанной на стенке бачка. При
установленных дисковых тормозах уро-
вень тормозной жидкости падает по мере
износа тормозных колодок. Проверьтеуровень тормозной жидкости после за-
мены тормозных колодок. Постепенное
снижение уровня тормозной жидкости мо-
жет быть также обусловлено утечками.
Проверьте герметичность гидравличес-
кого тормозного привода и в случае необ-
ходимости устраните неисправности.
Используйте только рекомендованную
производителем тормозную жидкость.
Для получения дополнительной инфор-
мации см. главу «Жидкости и смазочные
материалы» в разделе «Технические
характеристики».ПРЕДУПРЕЖДЕНИЯ!
• Используйте только рекомендован-
ную производителем тормозную жид-
кость. Для получения дополнитель-
ной информации см. главу
«Жидкости и смазочные материалы»
в разделе «Технические характерис-
тики». Использование несоответс-
твующего типа тормозной жидкости
может привести к повреждениям тор-
мозной системы и/или повлиять на
ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
316

ПРЕДУПРЕЖДЕНИЯ!

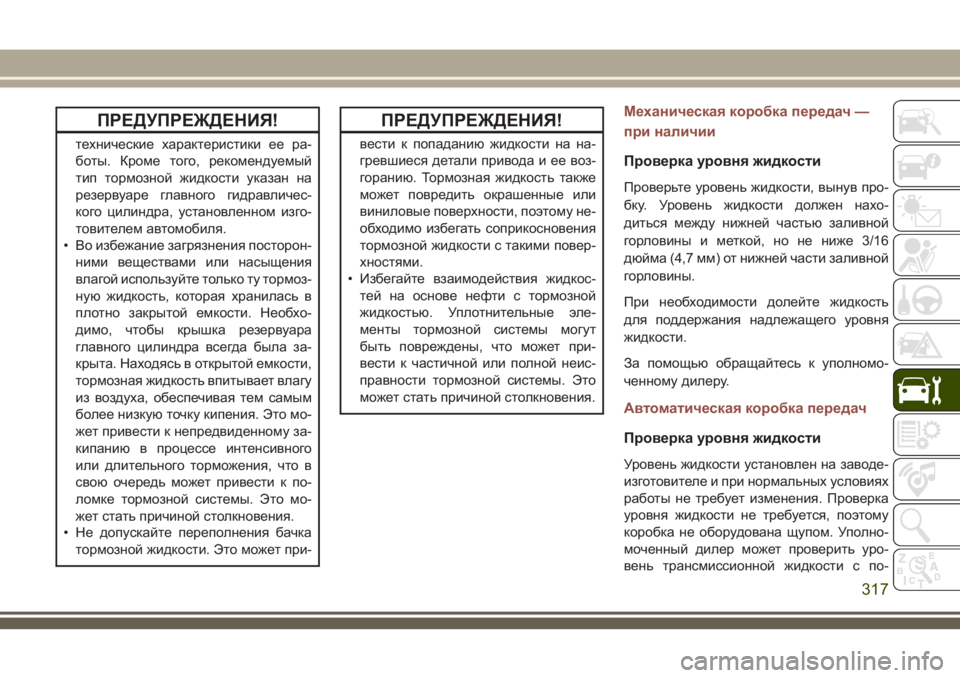

технические характеристики ее ра-
боты. Кроме того, рекомендуемый
тип тормозной жидкости указан на
резервуаре главного гидравличес-
кого цилиндра, установленном изго-
товителем автомобиля.
• Во избежание загрязнения посторон-
ними веществами или насыщения
влагой используйте только ту тормоз-
ную жидкость, которая хранилась в
плотно закрытой емкости. Необхо-
димо, чтобы крышка резервуара
главного цилиндра всегда была за-
крыта. Находясь в открытой емкости,
тормозная жидкость впитывает влагу
из воздуха, обеспечивая тем самым
более низкую точку кипения. Это мо-
жет привести к непредвиденному за-
кипанию в процессе интенсивного
или длительного торможения, что в
свою очередь может привести к по-
ломке тормозной системы. Это мо-
жет стать причиной столкновения.
• Не допускайте переполнения бачка
тормозной жидкости. Это может при-
ПРЕДУПРЕЖДЕНИЯ!
вести к попаданию жидкости на на-
гревшиеся детали привода и ее воз-
горанию. Тормозная жидкость также
может повредить окрашенные или
виниловые поверхности, поэтому не-
обходимо избегать соприкосновения
тормозной жидкости с такими повер-
хностями.
• Избегайте взаимодействия жидкос-
тей на основе нефти с тормозной
жидкостью. Уплотнительные эле-
менты тормозной системы могут
быть повреждены, что может при-
вести к частичной или полной неис-
правности тормозной системы. Это
может стать причиной столкновения.
Механическая коробка передач —
при наличии
Проверка уровня жидкости
Проверьте уровень жидкости, вынув про-
бку. Уровень жидкости должен нахо-
диться между нижней частью заливной
горловины и меткой, но не ниже 3/16
дюйма (4,7 мм) от нижней части заливной
горловины.
При необходимости долейте жидкость
для поддержания надлежащего уровня
жидкости.
За помощью обращайтесь к уполномо-
ченному дилеру.
Автоматическая коробка передач
Проверка уровня жидкости
Уровень жидкости установлен на заводе-
изготовителе и при нормальных условиях
работы не требует изменения. Проверка
уровня жидкости не требуется, поэтому
коробка не оборудована щупом. Уполно-
моченный дилер может проверить уро-
вень трансмиссионной жидкости с по-
317

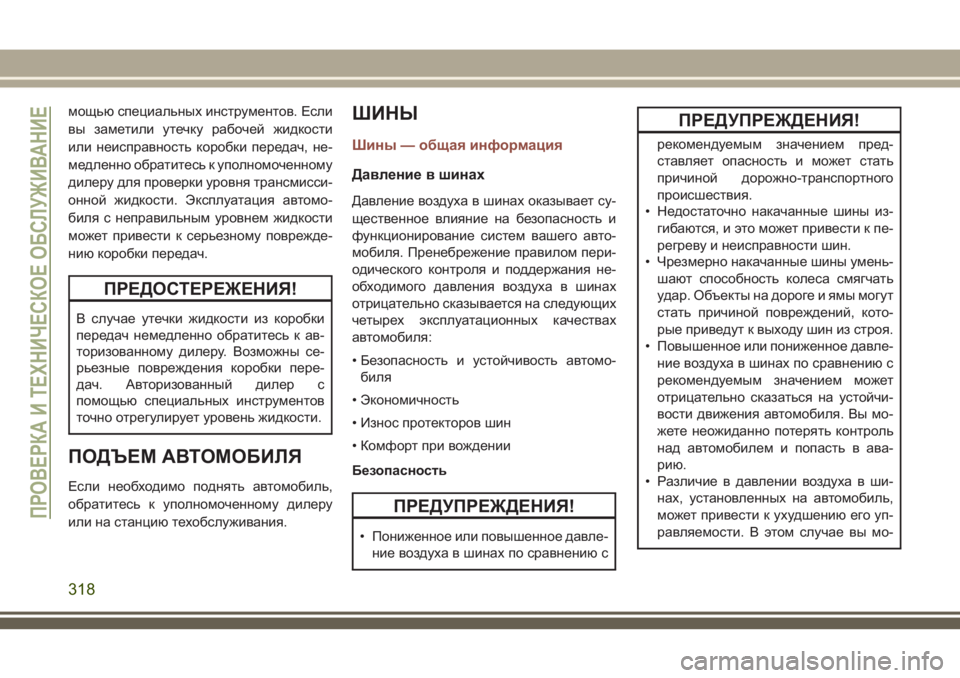

мощью специальных инструментов. Если
вы заметили утечку рабочей жидкости
или неисправность коробки передач, не-
медленно обратитесь к уполномоченному
дилеру для проверки уровня трансмисси-
онной жидкости. Эксплуатация автомо-
биля с неправильным уровнем жидкости
может привести к серьезному поврежде-
нию коробки передач.
ПРЕДОСТЕРЕЖЕНИЯ!
В случае утечки жидкости из коробки
передач немедленно обратитесь к ав-
торизованному дилеру. Возможны се-
рьезные повреждения коробки пере-
дач. Авторизованный дилер с
помощью специальных инструментов
точно отрегулирует уровень жидкости.
ПОДЪЕМ АВТОМОБИЛЯ
Если необходимо поднять автомобиль,
обратитесь к уполномоченному дилеру
или на станцию техобслуживания.
ШИНЫ
Шины — общая информация
Давление в шинах
Давление воздуха в шинах оказывает су-
щественное влияние на безопасность и
функционирование систем вашего авто-
мобиля. Пренебрежение правилом пери-
одического контроля и поддержания не-
обходимого давления воздуха в шинах
отрицательно сказывается на следующих
четырех эксплуатационных качествах
автомобиля:
• Безопасность и устойчивость автомо-
биля
• Экономичность
• Износ протекторов шин
• Комфорт при вождении
Безопасность
ПРЕДУПРЕЖДЕНИЯ!
• Пониженное или повышенное давле-
ние воздуха в шинах по сравнению с
ПРЕДУПРЕЖДЕНИЯ!
рекомендуемым значением пред-
ставляет опасность и может стать
причиной дорожно-транспортного
происшествия.
• Недостаточно накачанные шины из-
гибаются, и это может привести к пе-
регреву и неисправности шин.
• Чрезмерно накачанные шины умень-
шают способность колеса смягчать
удар. Объекты на дороге и ямы могут
стать причиной повреждений, кото-
рые приведут к выходу шин из строя.
• Повышенное или пониженное давле-
ние воздуха в шинах по сравнению с
рекомендуемым значением может
отрицательно сказаться на устойчи-
вости движения автомобиля. Вы мо-
жете неожиданно потерять контроль
над автомобилем и попасть в ава-
рию.
• Различие в давлении воздуха в ши-
нах, установленных на автомобиль,
может привести к ухудшению его уп-
равляемости. В этом случае вы мо-
ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
318
