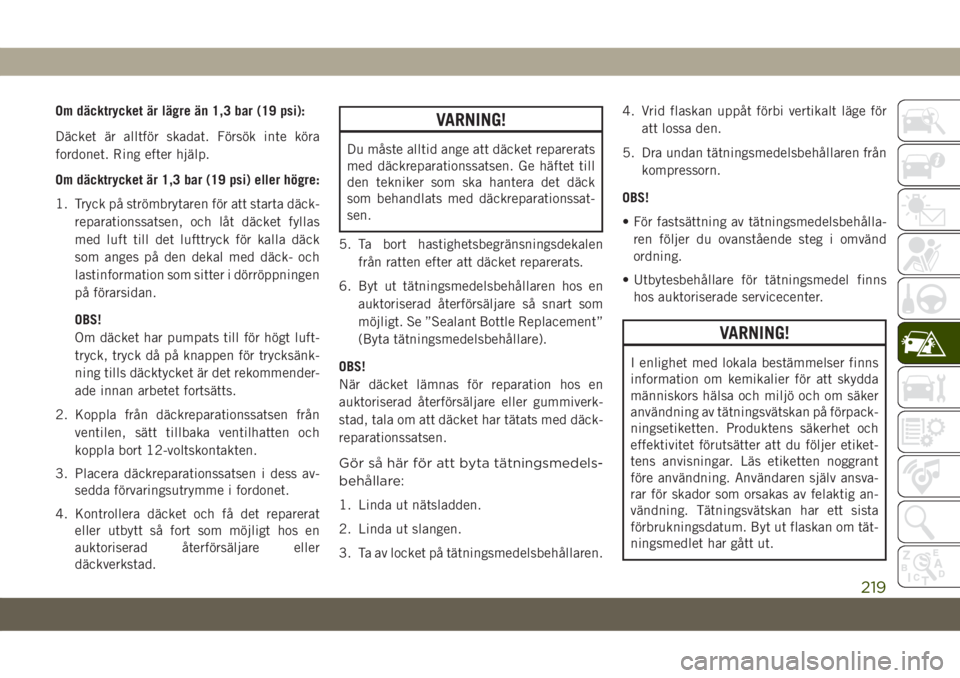

Om däcktrycket är lägre än 1,3 bar (19 psi):
Däcket är alltför skadat. Försök inte köra
fordonet. Ring efter hjälp.
Om däcktrycket är 1,3 bar (19 psi) eller högre:
1. Tryck på strömbrytaren för att starta däck-
reparationssatsen, och låt däcket fyllas
med luft till det lufttryck för kalla däck
som anges på den dekal med däck- och
lastinformation som sitter i dörröppningen
på förarsidan.
OBS!
Om däcket har pumpats till för högt luft-
tryck, tryck då på knappen för trycksänk-
ning tills däcktycket är det rekommender-
ade innan arbetet fortsätts.
2. Koppla från däckreparationssatsen från
ventilen, sätt tillbaka ventilhatten och
koppla bort 12-voltskontakten.
3. Placera däckreparationssatsen i dess av-
sedda förvaringsutrymme i fordonet.
4. Kontrollera däcket och få det reparerat
eller utbytt så fort som möjligt hos en
auktoriserad återförsäljare eller
däckverkstad.VARNING!
Du måste alltid ange att däcket reparerats
med däckreparationssatsen. Ge häftet till
den tekniker som ska hantera det däck
som behandlats med däckreparationssat-
sen.
5. Ta bort hastighetsbegränsningsdekalen
från ratten efter att däcket reparerats.
6. Byt ut tätningsmedelsbehållaren hos en
auktoriserad återförsäljare så snart som
möjligt. Se ”Sealant Bottle Replacement”
(Byta tätningsmedelsbehållare).
OBS!
När däcket lämnas för reparation hos en
auktoriserad återförsäljare eller gummiverk-
stad, tala om att däcket har tätats med däck-
reparationssatsen.
Gör så här för att byta tätningsmedels-
behållare:
1. Linda ut nätsladden.
2. Linda ut slangen.
3. Ta av locket på tätningsmedelsbehållaren.4. Vrid flaskan uppåt förbi vertikalt läge för
att lossa den.
5. Dra undan tätningsmedelsbehållaren från
kompressorn.
OBS!
• För fastsättning av tätningsmedelsbehålla-
ren följer du ovanstående steg i omvänd
ordning.
• Utbytesbehållare för tätningsmedel finns
hos auktoriserade servicecenter.
VARNING!
I enlighet med lokala bestämmelser finns
information om kemikalier för att skydda
människors hälsa och miljö och om säker
användning av tätningsvätskan på förpack-
ningsetiketten. Produktens säkerhet och
effektivitet förutsätter att du följer etiket-
tens anvisningar. Läs etiketten noggrant
före användning. Användaren själv ansva-
rar för skador som orsakas av felaktig an-
vändning. Tätningsvätskan har ett sista
förbrukningsdatum. Byt ut flaskan om tät-
ningsmedlet har gått ut.
219

FÖRSIKTIGHET!
Kassera flaskan och tätningsmedlet på rätt
sätt. Avfallshantera dessa föremål i enlig-
het med gällande nationella och lokala
bestämmelser.

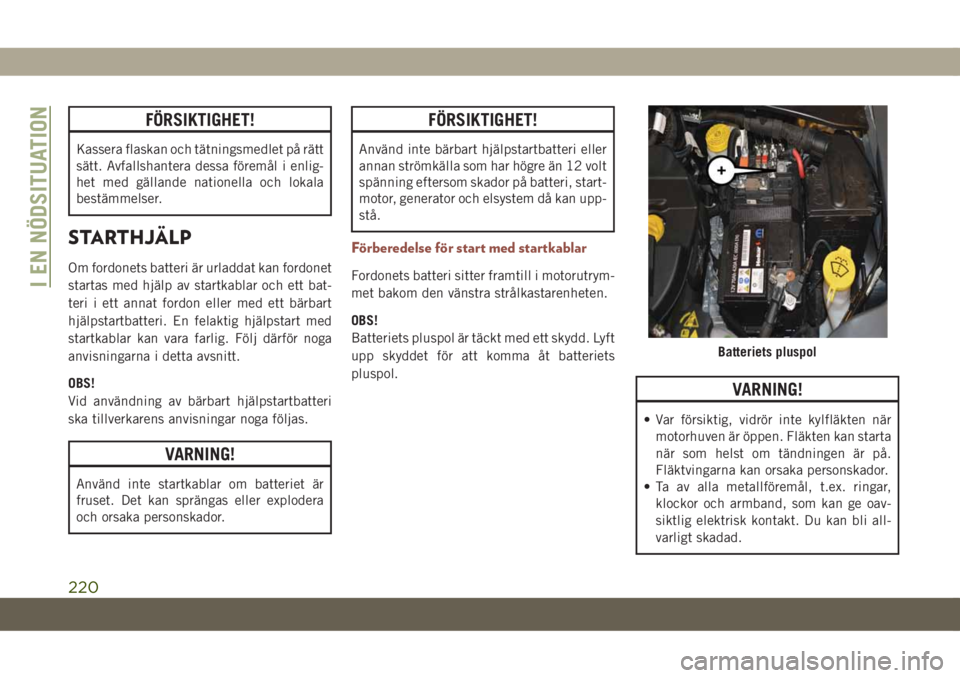

STARTHJÄLP
Om fordonets batteri är urladdat kan fordonet
startas med hjälp av startkablar och ett bat-
teri i ett annat fordon eller med ett bärbart
hjälpstartbatteri. En felaktig hjälpstart med
startkablar kan vara farlig. Följ därför noga
anvisningarna i detta avsnitt.
OBS!
Vid användning av bärbart hjälpstartbatteri
ska tillverkarens anvisningar noga följas.
VARNING!
Använd inte startkablar om batteriet är
fruset. Det kan sprängas eller explodera
och orsaka personskador.
FÖRSIKTIGHET!
Använd inte bärbart hjälpstartbatteri eller
annan strömkälla som har högre än 12 volt
spänning eftersom skador på batteri, start-
motor, generator och elsystem då kan upp-
stå.
Förberedelse för start med startkablar
Fordonets batteri sitter framtill i motorutrym-
met bakom den vänstra strålkastarenheten.
OBS!
Batteriets pluspol är täckt med ett skydd. Lyft
upp skyddet för att komma åt batteriets
pluspol.
VARNING!
• Var försiktig, vidrör inte kylfläkten när
motorhuven är öppen. Fläkten kan starta
när som helst om tändningen är på.
Fläktvingarna kan orsaka personskador.
• Ta av alla metallföremål, t.ex. ringar,
klockor och armband, som kan ge oav-
siktlig elektrisk kontakt. Du kan bli all-
varligt skadad.
Batteriets pluspol
I EN NÖDSITUATION
220

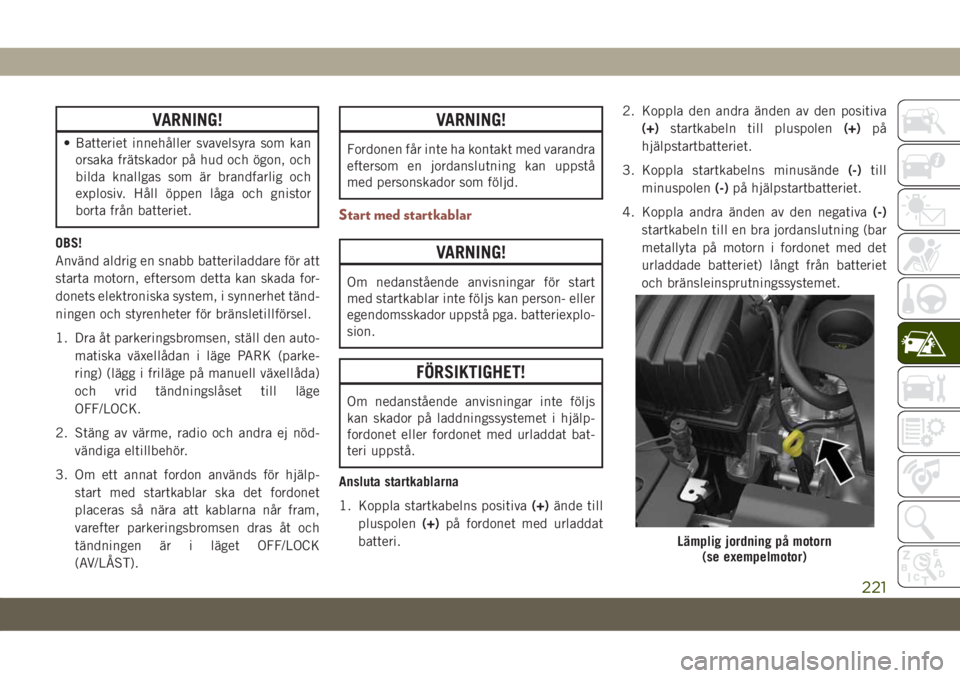

VARNING!
• Batteriet innehåller svavelsyra som kan
orsaka frätskador på hud och ögon, och
bilda knallgas som är brandfarlig och
explosiv. Håll öppen låga och gnistor
borta från batteriet.
OBS!
Använd aldrig en snabb batteriladdare för att
starta motorn, eftersom detta kan skada for-
donets elektroniska system, i synnerhet tänd-
ningen och styrenheter för bränsletillförsel.
1. Dra åt parkeringsbromsen, ställ den auto-
matiska växellådan i läge PARK (parke-
ring) (lägg i friläge på manuell växellåda)
och vrid tändningslåset till läge
OFF/LOCK.
2. Stäng av värme, radio och andra ej nöd-
vändiga eltillbehör.
3. Om ett annat fordon används för hjälp-
start med startkablar ska det fordonet
placeras så nära att kablarna når fram,
varefter parkeringsbromsen dras åt och
tändningen är i läget OFF/LOCK
(AV/LÅST).
VARNING!
Fordonen får inte ha kontakt med varandra
eftersom en jordanslutning kan uppstå
med personskador som följd.
Start med startkablar
VARNING!
Om nedanstående anvisningar för start
med startkablar inte följs kan person- eller
egendomsskador uppstå pga. batteriexplo-
sion.
FÖRSIKTIGHET!
Om nedanstående anvisningar inte följs
kan skador på laddningssystemet i hjälp-
fordonet eller fordonet med urladdat bat-
teri uppstå.
Ansluta startkablarna
1. Koppla startkabelns positiva(+)ände till
pluspolen(+)på fordonet med urladdat
batteri.2. Koppla den andra änden av den positiva
(+)startkabeln till pluspolen(+)på
hjälpstartbatteriet.
3. Koppla startkabelns minusände(-)till
minuspolen(-)på hjälpstartbatteriet.
4. Koppla andra änden av den negativa(-)
startkabeln till en bra jordanslutning (bar
metallyta på motorn i fordonet med det
urladdade batteriet) långt från batteriet
och bränsleinsprutningssystemet.
Lämplig jordning på motorn
(se exempelmotor)
221

VARNING!
Anslut inte startkabeln till minuspolen (-)
på det urladdade batteriet. Den gnista som
då kan uppstå kan få batteriet att explo-
dera och förorsaka personskador. Använd
endast den specifika jordanslutnings-
punkten och inte någon annan blottad
metalldel.
5. Starta motorn i fordonet med hjälpstart-
batteriet, låt motorn gå på tomgång ett par
minuter och starta sedan motorn i
fordonet med det urladdade batteriet.
6. När motorn har startat ska startkablarna
tas bort i omvänd ordning:
Koppla bort startkablarna
1. Ta bort startkabelns minusände(-)från
jordningen på motorn, på fordonet med
det urladdade batteriet.
2. Ta bort startkabelns andra minusände(-)
från minuspolen(-)på hjälpstartbatteriet.
3. Ta bort startkabelns plusände(+)från den
positiva(+)polen på hjälpstartbatteriet.4. Ta bort andra änden av den positiva(+)
startkabeln från pluspolen(+)på fordonet
med det urladdade batteriet.
Om startkablar ofta behöver användas för att
starta fordonet bör batteriet och laddnings-
kretsen ses över av en auktoriserad
återförsäljare.
FÖRSIKTIGHET!
Tillbehör som är anslutna till fordonets
eluttag drar ström ur batteriet även när de
inte används (t.ex. mobiltelefon). Om de är
anslutna alltför länge utan att motorn körs
laddas batteriet till slut ur så mycket att
det förkortar livslängden och/eller gör att
fordonet inte startar.
TANKA I NÖDSITUATION
Procedur för påfyllning av bränsle i nödfall
beskrivs i ”Emergency Gas Can Refueling”
(Nödtankning från dunk). Se ”Refueling The
Vehicle” (Tanka fordonet) i ”Starting And
Operating” (Start och körning) för mer infor-
mation.
OM MOTORN BLIR
ÖVERHETTAD
Om någon av situationerna nedan inträffar
kan risken för överhettning minskas med
lämpliga åtgärder.
• På landsväg – sänk hastigheten.
• I stadskörning – lägg växeln i läge NEU-
TRAL vid stopp, men öka inte
tomgångsvarvtalet.
FÖRSIKTIGHET!
Om fordonet körs med för hög temperatur i
kylsystemet kan fordonet skadas. Om tem-
peraturmätaren står på ”H” bör fordonet
köras åt sidan och stannas. Kör motorn på
tomgång med luftkonditioneringen av-
stängd tills visaren går tillbaka till det
normala intervallet igen. Om visaren står
kvar på ”H” och en ljudsignal hörs, stänger
du omedelbart av motorn och ringer efter
assistans.
I EN NÖDSITUATION
222

OBS!
Det finns vissa åtgärder du kan vidta om du
märker tecken på överhettning:
• Stäng av luftkonditioneringen (A/C) om den
är på. Luftkonditioneringssystemet tillför
värme till motorns kylsystem och om luft-
konditioneringen stängs av tillförs mindre
värme.
• Temperaturreglaget kan även ställas in på
max-värdet, ventilation ställas in enbart för
fotutrymmet och fläktreglaget ställas in på
det högsta läget. Då fungerar värmeele-
mentet som ett extra kylarelement och hjäl-
per till att leda bort värme från motorns
kylsystem.
VARNING!
Föraren och omkringvarande personer kan
bli svårt brända av het kylvätska eller av
ånga från kylaren. Om det syns eller hörs
att ånga kommer ut under huven får huven
inte öppnas förrän kylaren har svalnat.
Öppna aldrig kylarlocket när kylaren är
varm eller när expansionskärlet är varmt.
ÅSIDOSÄTTNING AV
VÄXELVÄLJAREN
Om ett fel uppstår och växelväljaren inte kan
föras ur läge PARK (PARKERING) kan föl-
jande åtgärd vidtas så att spaken tillfälligt
kan röras:
1. Stäng AV motorn.
2. Dra åt parkeringsbromsen.
3. Fatta tag i damaskmaterialet bakom
växelväljaren, och dra uppåt för att försikt-
igt lossa växelväljarens infattning och da-
maskenheten från mittkonsolen.
4. Tryck på och håll ner bromspedalen
ordentligt.
5. Sätt in en liten skruvmejsel eller liknande
verktyg i hålet för åsidosättning av åt-
komst till växelväljaren (vid växelväljarens
bakre högra hörn), och tryck ned åsido-
sättningsspaken och håll den kvar i det
läget.6. Flytta växelväljaren till läge NEUTRAL.
7. Fordonet kan nu startas i NEUTRAL-läge.
8. Sätt tillbaka växelväljarens damask.
Hål för åsidosättning av åtkomst till
växelväljaren
223

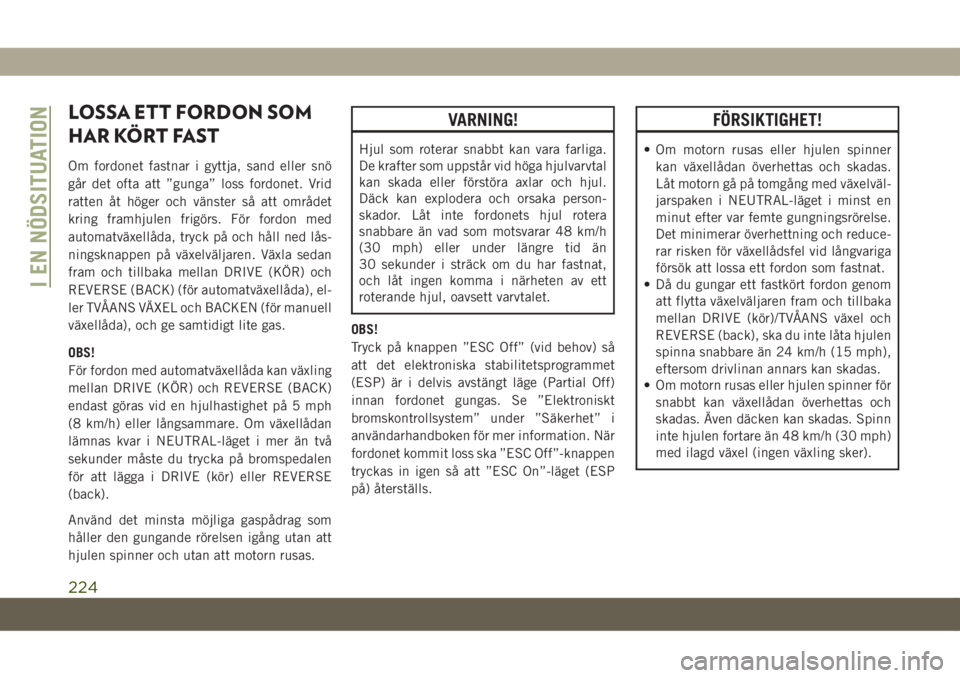

LOSSA ETT FORDON SOM
HAR KÖRT FAST
Om fordonet fastnar i gyttja, sand eller snö
går det ofta att ”gunga” loss fordonet. Vrid
ratten åt höger och vänster så att området
kring framhjulen frigörs. För fordon med
automatväxellåda, tryck på och håll ned lås-
ningsknappen på växelväljaren. Växla sedan
fram och tillbaka mellan DRIVE (KÖR) och
REVERSE (BACK) (för automatväxellåda), el-
ler TVÅANS VÄXEL och BACKEN (för manuell
växellåda), och ge samtidigt lite gas.
OBS!
För fordon med automatväxellåda kan växling
mellan DRIVE (KÖR) och REVERSE (BACK)
endast göras vid en hjulhastighet på 5 mph
(8 km/h) eller långsammare. Om växellådan
lämnas kvar i NEUTRAL-läget i mer än två
sekunder måste du trycka på bromspedalen
för att lägga i DRIVE (kör) eller REVERSE
(back).
Använd det minsta möjliga gaspådrag som
håller den gungande rörelsen igång utan att
hjulen spinner och utan att motorn rusas.
VARNING!
Hjul som roterar snabbt kan vara farliga.
De krafter som uppstår vid höga hjulvarvtal
kan skada eller förstöra axlar och hjul.
Däck kan explodera och orsaka person-
skador. Låt inte fordonets hjul rotera
snabbare än vad som motsvarar 48 km/h
(30 mph) eller under längre tid än
30 sekunder i sträck om du har fastnat,
och låt ingen komma i närheten av ett
roterande hjul, oavsett varvtalet.
OBS!
Tryck på knappen ”ESC Off” (vid behov) så
att det elektroniska stabilitetsprogrammet
(ESP) är i delvis avstängt läge (Partial Off)
innan fordonet gungas. Se ”Elektroniskt
bromskontrollsystem” under ”Säkerhet” i
användarhandboken för mer information. När
fordonet kommit loss ska ”ESC Off”-knappen
tryckas in igen så att ”ESC On”-läget (ESP
på) återställs.
FÖRSIKTIGHET!
• Om motorn rusas eller hjulen spinner
kan växellådan överhettas och skadas.
Låt motorn gå på tomgång med växelväl-
jarspaken i NEUTRAL-läget i minst en
minut efter var femte gungningsrörelse.
Det minimerar överhettning och reduce-
rar risken för växellådsfel vid långvariga
försök att lossa ett fordon som fastnat.
• Då du gungar ett fastkört fordon genom
att flytta växelväljaren fram och tillbaka
mellan DRIVE (kör)/TVÅANS växel och
REVERSE (back), ska du inte låta hjulen
spinna snabbare än 24 km/h (15 mph),
eftersom drivlinan annars kan skadas.
• Om motorn rusas eller hjulen spinner för
snabbt kan växellådan överhettas och
skadas. Även däcken kan skadas. Spinn
inte hjulen fortare än 48 km/h (30 mph)
med ilagd växel (ingen växling sker).
I EN NÖDSITUATION
224

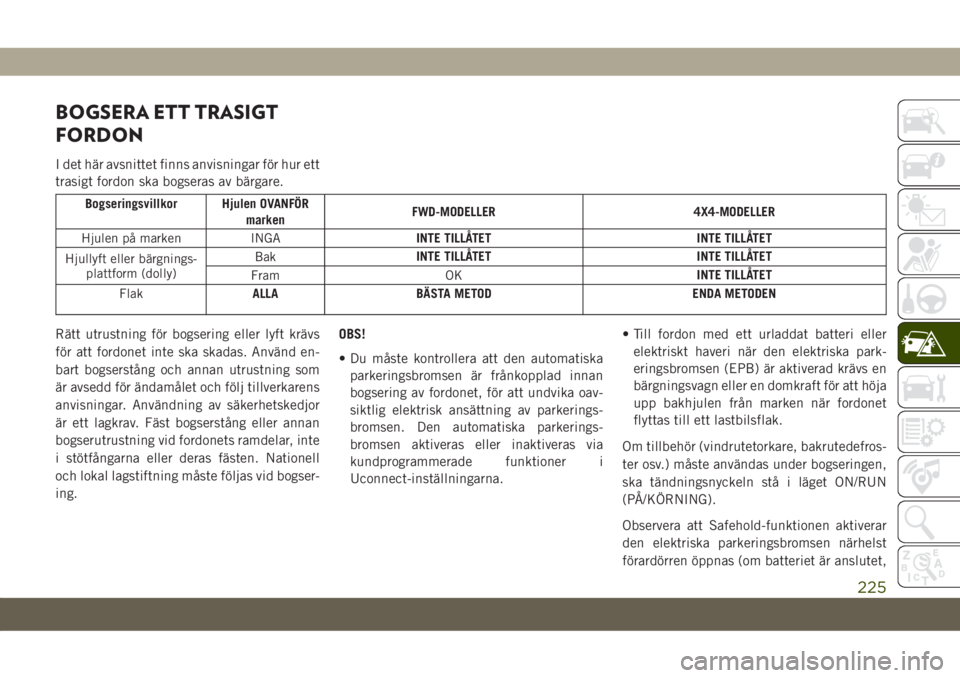

BOGSERA ETT TRASIGT
FORDON
I det här avsnittet finns anvisningar för hur ett
trasigt fordon ska bogseras av bärgare.
Bogseringsvillkor Hjulen OVANFÖR
markenFWD-MODELLER 4X4-MODELLER
Hjulen på marken INGAINTE TILLÅTET INTE TILLÅTET
Hjullyft eller bärgnings-
plattform (dolly)BakINTE TILLÅTET INTE TILLÅTET
Fram OKINTE TILLÅTET
FlakALLA BÄSTA METOD ENDA METODEN
Rätt utrustning för bogsering eller lyft krävs
för att fordonet inte ska skadas. Använd en-
bart bogserstång och annan utrustning som
är avsedd för ändamålet och följ tillverkarens
anvisningar. Användning av säkerhetskedjor
är ett lagkrav. Fäst bogserstång eller annan
bogserutrustning vid fordonets ramdelar, inte
i stötfångarna eller deras fästen. Nationell
och lokal lagstiftning måste följas vid bogser-
ing.OBS!
• Du måste kontrollera att den automatiska
parkeringsbromsen är frånkopplad innan
bogsering av fordonet, för att undvika oav-
siktlig elektrisk ansättning av parkerings-
bromsen. Den automatiska parkerings-
bromsen aktiveras eller inaktiveras via
kundprogrammerade funktioner i
Uconnect-inställningarna.• Till fordon med ett urladdat batteri eller
elektriskt haveri när den elektriska park-
eringsbromsen (EPB) är aktiverad krävs en
bärgningsvagn eller en domkraft för att höja
upp bakhjulen från marken när fordonet
flyttas till ett lastbilsflak.
Om tillbehör (vindrutetorkare, bakrutedefros-
ter osv.) måste användas under bogseringen,
ska tändningsnyckeln stå i läget ON/RUN
(PÅ/KÖRNING).
Observera att Safehold-funktionen aktiverar
den elektriska parkeringsbromsen närhelst
förardörren öppnas (om batteriet är anslutet,
225

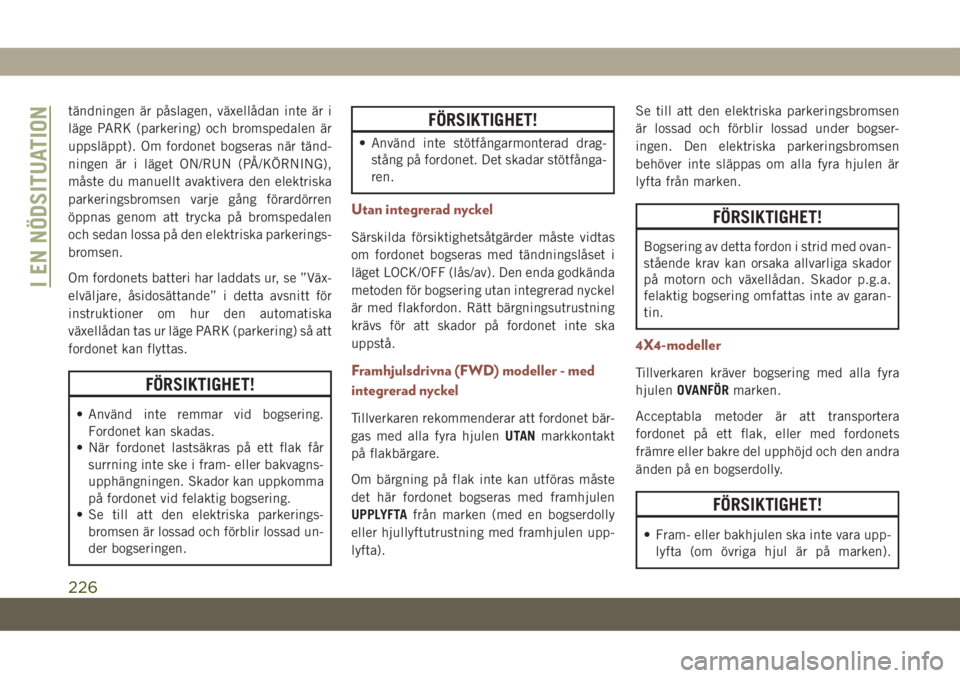

tändningen är påslagen, växellådan inte är i
läge PARK (parkering) och bromspedalen är
uppsläppt). Om fordonet bogseras när tänd-
ningen är i läget ON/RUN (PÅ/KÖRNING),
måste du manuellt avaktivera den elektriska
parkeringsbromsen varje gång förardörren
öppnas genom att trycka på bromspedalen
och sedan lossa på den elektriska parkerings-
bromsen.
Om fordonets batteri har laddats ur, se ”Väx-
elväljare, åsidosättande” i detta avsnitt för
instruktioner om hur den automatiska
växellådan tas ur läge PARK (parkering) så att
fordonet kan flyttas.
FÖRSIKTIGHET!
• Använd inte remmar vid bogsering.
Fordonet kan skadas.
• När fordonet lastsäkras på ett flak får
surrning inte ske i fram- eller bakvagns-
upphängningen. Skador kan uppkomma
på fordonet vid felaktig bogsering.
• Se till att den elektriska parkerings-
bromsen är lossad och förblir lossad un-
der bogseringen.
FÖRSIKTIGHET!
• Använd inte stötfångarmonterad drag-
stång på fordonet. Det skadar stötfånga-
ren.
Utan integrerad nyckel
Särskilda försiktighetsåtgärder måste vidtas
om fordonet bogseras med tändningslåset i
läget LOCK/OFF (lås/av). Den enda godkända
metoden för bogsering utan integrerad nyckel
är med flakfordon. Rätt bärgningsutrustning
krävs för att skador på fordonet inte ska
uppstå.
Framhjulsdrivna (FWD) modeller - med
integrerad nyckel
Tillverkaren rekommenderar att fordonet bär-
gas med alla fyra hjulenUTANmarkkontakt
på flakbärgare.
Om bärgning på flak inte kan utföras måste
det här fordonet bogseras med framhjulen
UPPLYFTAfrån marken (med en bogserdolly
eller hjullyftutrustning med framhjulen upp-
lyfta).Se till att den elektriska parkeringsbromsen
är lossad och förblir lossad under bogser-
ingen. Den elektriska parkeringsbromsen
behöver inte släppas om alla fyra hjulen är
lyfta från marken.
FÖRSIKTIGHET!
Bogsering av detta fordon i strid med ovan-
stående krav kan orsaka allvarliga skador
på motorn och växellådan. Skador p.g.a.
felaktig bogsering omfattas inte av garan-
tin.
4X4-modeller
Tillverkaren kräver bogsering med alla fyra
hjulenOVANFÖRmarken.
Acceptabla metoder är att transportera
fordonet på ett flak, eller med fordonets
främre eller bakre del upphöjd och den andra
änden på en bogserdolly.
FÖRSIKTIGHET!
• Fram- eller bakhjulen ska inte vara upp-
lyfta (om övriga hjul är på marken).
I EN NÖDSITUATION
226

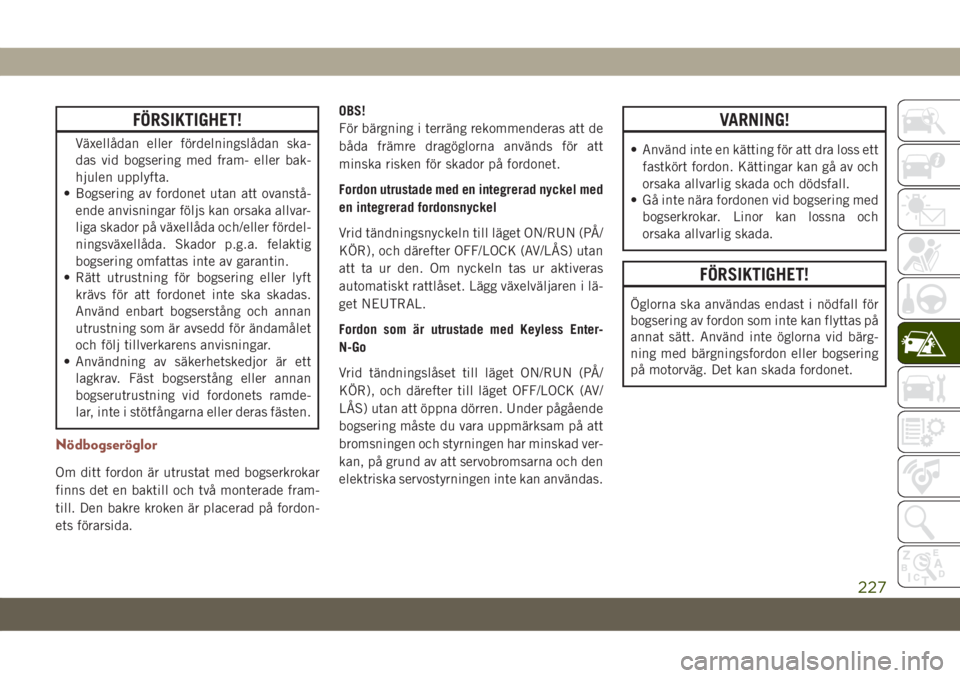

FÖRSIKTIGHET!
Växellådan eller fördelningslådan ska-
das vid bogsering med fram- eller bak-
hjulen upplyfta.
• Bogsering av fordonet utan att ovanstå-
ende anvisningar följs kan orsaka allvar-
liga skador på växellåda och/eller fördel-
ningsväxellåda. Skador p.g.a. felaktig
bogsering omfattas inte av garantin.
• Rätt utrustning för bogsering eller lyft
krävs för att fordonet inte ska skadas.
Använd enbart bogserstång och annan
utrustning som är avsedd för ändamålet
och följ tillverkarens anvisningar.
• Användning av säkerhetskedjor är ett
lagkrav. Fäst bogserstång eller annan
bogserutrustning vid fordonets ramde-
lar, inte i stötfångarna eller deras fästen.
Nödbogseröglor
Om ditt fordon är utrustat med bogserkrokar
finns det en baktill och två monterade fram-
till. Den bakre kroken är placerad på fordon-
ets förarsida.OBS!
För bärgning i terräng rekommenderas att de
båda främre dragöglorna används för att
minska risken för skador på fordonet.
Fordon utrustade med en integrerad nyckel med
en integrerad fordonsnyckel
Vrid tändningsnyckeln till läget ON/RUN (PÅ/
KÖR), och därefter OFF/LOCK (AV/LÅS) utan
att ta ur den. Om nyckeln tas ur aktiveras
automatiskt rattlåset. Lägg växelväljaren i lä-
get NEUTRAL.
Fordon som är utrustade med Keyless Enter-
N-Go
Vrid tändningslåset till läget ON/RUN (PÅ/
KÖR), och därefter till läget OFF/LOCK (AV/
LÅS) utan att öppna dörren. Under pågående
bogsering måste du vara uppmärksam på att
bromsningen och styrningen har minskad ver-
kan, på grund av att servobromsarna och den
elektriska servostyrningen inte kan användas.
VARNING!
• Använd inte en kätting för att dra loss ett
fastkört fordon. Kättingar kan gå av och
orsaka allvarlig skada och dödsfall.
• Gå inte nära fordonen vid bogsering med
bogserkrokar. Linor kan lossna och
orsaka allvarlig skada.
FÖRSIKTIGHET!
Öglorna ska användas endast i nödfall för
bogsering av fordon som inte kan flyttas på
annat sätt. Använd inte öglorna vid bärg-
ning med bärgningsfordon eller bogsering
på motorväg. Det kan skada fordonet.
227

Användning av bogseringsögla
Fordonet är försett med en bogseringsögla
som kan användas för att flytta ett skadat
fordon.
När du använder en bogseringsögla ska du
alltid följa "Försiktighetsåtgärder vid använd-
ning av bogseringsögla" instruktionerna för
"Bogsering av ett skadat fordon" i detta av-
snitt.Försiktighetsåtgärder vid användning av
bogseringsögla
FÖRSIKTIGHET!
• Bogseringsöglan får endast användas för
nödsituationer. Använd den med en
lämplig anordning i enlighet med gäl-
lande vägtrafikförordning (en dragstång)
för att manövrera fordonet som förbere-
delse för transport via ett bärgningsfor-
don.
• Bogseröglan får inte användas till att
flytta fordonet bort från vägen eller där
det finns hinder.
• Använd inte öglorna vid bärgning med
bärgningsfordon eller bogsering på mo-
torväg.
• Använd inte bogseringsöglan för att dra
loss en fastkörd bil. Se avsnittet ”Lossa
ett fordon som har kört fast” för mer
information.
• Se avsnittet ”Bogsering av ett trasigt
fordon” för detaljerade instruktioner.
Om dessa riktlinjer inte följs kan
fordonet skadas.
VARNING!
Gå inte nära fordonen vid bogsering med
bogseringsögla.
• Använd inte en kätting med en bogse-
ringsögla. Kättingar kan gå av och orsaka
allvarlig skada och dödsfall.
• Använd inte en bogseringslina med en
bogseringsögla. Bogseringslinor kan gå
av eller lossna och orsaka allvarliga
skador eller dödsfall.
Bogseringsögla
Bogseringsöglans varningsdekal
I EN NÖDSITUATION
228
