OBS!
• Följ alltid tillämpliga lagar när du kopplar
ett fordon för att bogseras. Kontakta lokala
myndigheter för ytterligare information.
• Du måste kontrollera att den automatiska
parkeringsbromsen är frånkopplad innan
bogsering av fordonet för att undvika oav-
siktlig elektrisk ansättning av parkerings-
bromsen. Den automatiska parkerings-
bromsen aktiveras eller inaktiveras via
kundprogrammerade funktioner i
Uconnect-inställningarna.
Bogsering av extrafordon - Modeller med
framhjulsdrift (FWD)
Bogsering är ENDAST tillåten om framhjulen
ärUPPLYFTAfrån marken. Detta kan åstad-
kommas med en bärgningsplattform (fram-
hjulen upplyfta från marken) eller ett for-
donssläp (med alla fyra hjulen ovanför
marken). Om en bärgningsplattform (dolly)
används, följ denna procedur:
1. Säkra plattformen (dollyn) ordentligt på
bärgningsfordonet enligt instruktionerna
från plattformens (dollyns) tillverkare.2. Kör upp framhjulen på
bärgningsplattformen.
3. Dra åt den elektriska parkeringsbromsen
(EPB). Lägg växelväljaren i läge PARK.
Stäng av motorn.
4. Säkra framhjulen ordentligt på plattfor-
men enligt instruktionerna från plattfor-
mens tillverkare.
5. Vrid tändningslåset till läge ON/RUN men
starta inte motorn.
6. Tryck ner bromspedalen och håll kvar.
7. Lossa den elektriska parkeringsbromsen
(EPB).
8. Stäng av tändningen, ta ut den integre-
rade nyckeln och släpp upp
bromspedalen.
FÖRSIKTIGHET!
• Bogsering med framhjulen i markkon-
takt orsakar allvarliga skador på växellå-
dan. Skador p.g.a. felaktig bogsering
omfattas inte av garantin.
FÖRSIKTIGHET!
• Se till att den elektriska parkerings-
bromsen är lossad och förblir lossad un-
der bogseringen.
• Använd inte stötfångarmonterad drag-
stång på fordonet. Det skadar stötfånga-
ren.
Bogsering – 4X4-modeller
Bogsering av extrafordon (med alla fyra hju-
len i markkontakt eller på dolly) är EJ TILLÅ-
TEN. Detta fordon kan bärgas på ett lastbils-
flak eller ett fordonssläp med alla hjulen
OVANFÖR marken.
FÖRSIKTIGHET!
Bogsering av detta fordon med NÅGOT av
hjulen i markkontakt, kan orsaka allvarliga
skador på växellåda och/eller fördelnings-
växellåda. Skador p.g.a. felaktig bogsering
omfattas inte av garantin.
189

VARNINGSBLINKERS
Knappen för varningsblinker finns på instru-
mentpanelens nedre del.
Tryck på knappen för att slå på
varningsblinkern. När den är akti-
verad börjar alla körriktnings-
visare blinka så att övrig trafik
varnas för nödsituationen. Om knappen
trycks in en gång till stängs varningsblinkern
av.Det här är ett varningssystem för nödsituatio-
ner. Använd det inte när fordonet är i rörelse.
Använd det när fordonet är obrukbart och kan
utgöra en fara för andra trafikanter.
Om man måste lämna fordonet för att söka
hjälp fortsätter varningsblinkningen även om
man ställer tändningslåset i läge OFF (av).OBS!
Om varningsblinkern används länge kan
batteriet laddas ur.
BYTA GLÖDLAMPA
Nya glödlampor
Inre glödlampor
Lampor Lampnummer
Främre kupélampa C5W
Främre kupélamor (solskydden) C5W
Bakre taklampor (modeller utan fällbart tak). C5W
Bakre innerbelysning (modeller med fällbart tak). C5W
Innerbelysning HT-168
Kupollampa i handskfacket HT-168
I EN NÖDSITUATION
190

Utvändiga glödlampor
Lampor Lampnummer
Halvljuslampor (halogen) H11LL
Helljuslampor (halogen) 9005LL
Främre parkerings-/varselljus (DRL) PSX24W
Främre blinkerslampor 7444NA
Främre position – premium-LED LED (byts hos en auktoriserad återförsäljare)
Dimljuslampor fram H11LL
Halv-/helljuslampor (HID) D3S (HID) (byts hos en auktoriserad återförsäljare)
Blinkers (sidospegel) LED (byts hos en auktoriserad återförsäljare)
Bak-/bromsljus Bakljus, premium: LED (byts hos en auktoriserad återförsäljare)
Bakljus, bas: W21/5WLL-M
Bakre dimljuslampor W21WLL
Körriktningsvisare W21WLL för bakljus, premium
W21/5WLL för bakljus, bas
Högt monterat bromsljus (CHMSL) LED (byts hos en auktoriserad återförsäljare)
Nummerskyltbelysning LED (byts hos en auktoriserad återförsäljare)
Bagageluckans lampa, backljus W21WLL
Bagageluckans lampa, bakljus LED (byts hos en auktoriserad återförsäljare)
191

HID-strålkastare (HID: High Intensity
Discharge) – tillval
Strålkastarna innehåller högspänningslam-
por. Hög spänning kan finnas kvar i kretsen
även när strålkastarreglaget är avstängt. På
grund av detta ska du inte själv försöka repa-
rera en HID-strålkastare. Om lampan i en
HID-strålkastare går sönder ska fordonet tas
till en auktoriserad återförsäljare för service.
OBS!
På fordon som är utrustade med högintensiva
urladdningslampor (HID) har strålkastarna
en blå ton när de tänds. Ljuset blir vitare efter
ca 10 sekunder allteftersom systemet
laddas.
VARNING!
En tillfällig högspänningstopp uppstår vid
lampsockeln till en högintensiv urladd-
ningslampa (HID) när strålkastarreglaget
vrids till läget ON (på). Det kan orsaka
allvarlig elchock och olyckor med dödlig
utgång vid felaktig hantering. Kontakta en
auktoriserad återförsäljare för service.
Byte av yttre lampor
Helljuslampor
Hel-/halvljus med halogen
Lamporna kan nås från fälgringen med föl-
jande procedur:
1. Vrid in framhjulen helt.
2. Ta av fälgringen.
3. Ta av locket på glödlampan i
strålkastaren.
4. Vrid strålkastarens lampsockel moturs,
och dra sedan utåt.
Helljuslampa
1 – Halvljusglödlampans lock
2 – Helljusglödlampans lock
I EN NÖDSITUATION
192

5. Tryck på låsfliken på strålkastarlampans
kontakt och ta bort glödlampan och
sockeln.
6. Montera den nya strålkastarlampan och
kontrollera att den låses ordentligt på
plats.
7. Montera strålkastarlampan och sockeln
genom att vrida medurs och kontrollera
att den sitter fast ordentligt.
8. Sätt tillbaka fälgringen.OBS!
Vi rekommenderar att du kontaktar en
auktoriserad återförsäljare.
VARNING!
Utför åtgärden för att byta lampor endast
när motorn är avstängd. Säkerställ även att
motorn är kall för att undvika risken för
brännskador.
Blinkers/parkeringsljus/varselljus
Gör så här för att byta glödlampor:
1. Vrid in framhjulen helt.
2. Ta av fälgringen.
3. Ta bort de elektriska kontakterna.
4. Ta bort DRL-lampan genom att ta tag i och
trycka in glödlampans övre och nedre
låsflikar.
5. Om du vill sätta tillbaka DRL-lampan för
du glödlampan försiktigt mot lamphuset.
När du hör ett klick från både den övre och
nedre låsfliken sitter lampan ordentligt på
plats.6. Blinkersglödlampan tar du bort genom att
vrida den moturs tillsammans med sock-
eln. Vrid glödlampan för att ta bort den
från sockeln.
7. Sätt tillbaka glödlampan och sockeln och
vrid dem medurs. Kontrollera att de sitter
fast ordentligt.
8. Återanslut de elektriska kontakterna.
9. Sätt tillbaka fälgringen.
OBS!
Vi rekommenderar att du kontaktar en
auktoriserad återförsäljare.
Dimljus fram
Gör så här för att byta glödlampor:
1. Vrid in framhjulen helt.
2. Ta av fälgringen.
3. Ta bort den elektriska kontakten genom
att trycka på elkontaktens låsflik.
4. Vrid glödlampan moturs och byt sedan ut
glödlampan.
Strålkastarens lampsockel
193

5. Sätt den nya glödlampan i sockeln och se
till att den sitter på plats.
6. Återanslut den elektriska kontakten.7. Sätt tillbaka fälgringen.
OBS!
Vi rekommenderar att du kontaktar en
auktoriserad återförsäljare.
Karossidans blinkerlampor bak
Innehåller följande:
• Parkeringsljus
• Bromsljus
• Blinkers
Gör så här för att byta glödlampor:
1. Öppna bagageluckan.
2. Ta bort fästena med ett lämpligt verktyg.
3. Koppla ur den elektriska kontakten
genom att trycka på spärren.
4. Ta bort bakljuset på karossidans baksida
genom att skjuta det bort från fordonets
bakre del.

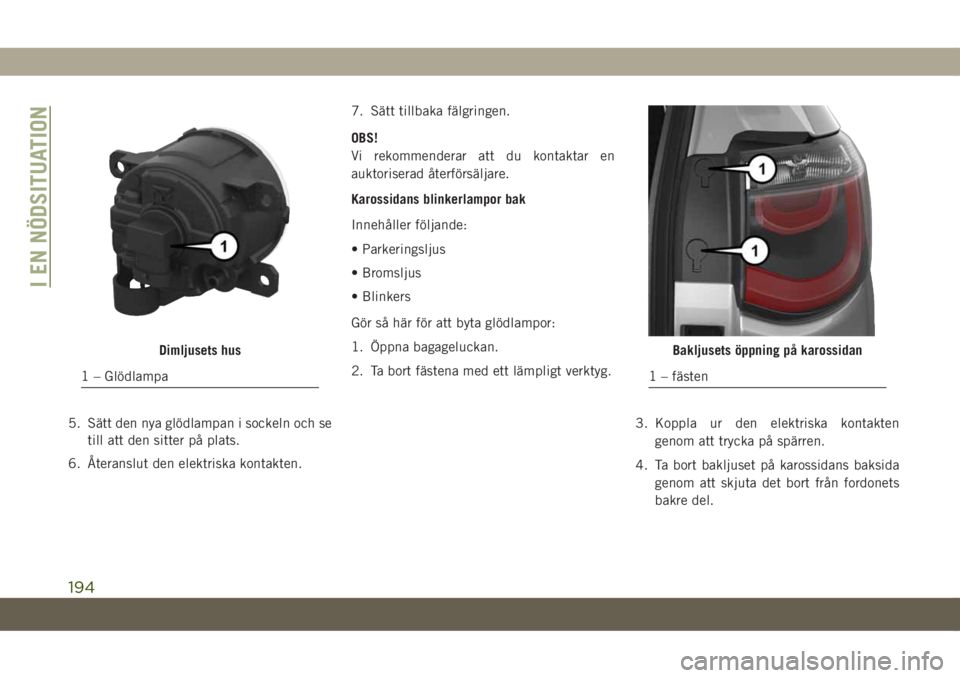

Dimljusets hus
1 – Glödlampa
Bakljusets öppning på karossidan
1 – fästen
I EN NÖDSITUATION
194

5. Byt ut glödlampan vid behov genom att
vrida och ta bort glödlamphuset.
6. Sätt fast den nya glödlampan, och kon-
trollera att den låses ordentligt på plats.
7. Sätt tillbaka det bakre sidolamphuset på
bilen.
8. Återanslut den elektriska kontakten.9. Sätt tillbaka karossidans lampa och se till
att kultapparna hamnar i rätt läge.
10. Montera fästena och dra åt det bakre
sidolamphuset.
11. Stäng slutligen bagageluckan.

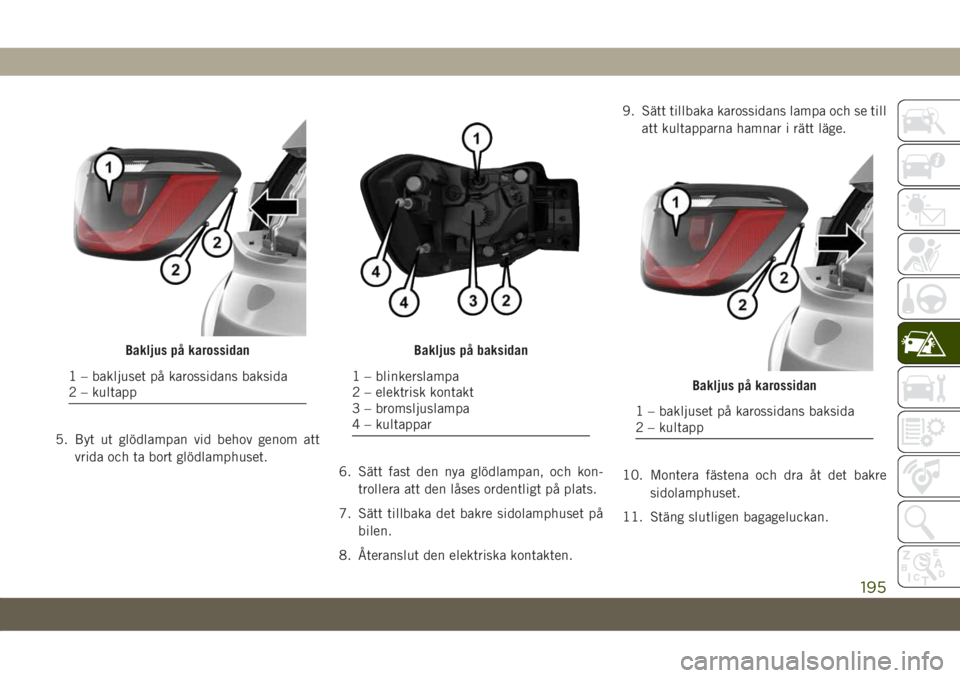

Bakljus på karossidan
1 – bakljuset på karossidans baksida
2 – kultapp
Bakljus på baksidan
1 – blinkerslampa
2 – elektrisk kontakt
3 – bromsljuslampa
4 – kultapparBakljus på karossidan
1 – bakljuset på karossidans baksida
2 – kultapp
195

OBS!
Vi rekommenderar att du kontaktar en
auktoriserad återförsäljare.
Bakre dimljuslampor
1. Använd ett lämpligt verktyg som inte läm-
nar märken och bänd försiktigt i den övre,
inre kanten på dimljuset för att lossa det
från spärren.
2. Koppla ur den elektriska kontakten
genom att trycka ned låsmekanismen.
3. Ta bort sockeln genom att vrida den mot-
urs och ta bort den från lampan.
4. Dra i glödlampan för att ta bort den från
sockeln.
5. Byt ut glödlampan och vrid sockeln med-
urs för att sätta tillbaka den.
6. Återanslut den elektriska kontakten.
7. Sätt tillbaka lampan genom att passa in
den i låsflikarna på dimljusets vänstra och
högra sida.
OBS!
Vi rekommenderar att du kontaktar en
auktoriserad återförsäljare.Bakljus
1. Öppna bagageluckan.
2. Använd ett lämpligt verktyg och ta bort
åtkomstpanelen till karossidans lampor
och luckan till bagageluckelamporna.
3. Koppla ur den elektriska kontakten
genom att trycka på spärren.
4. Ta bort glödlampan och byt ut den. Se till
att den sitter fast ordentligt.
5. Återanslut den elektriska kontakten.
6. Sätt tillbaka åtkomstpanelerna och se till
att de sitter fast ordentligt.
7. Stäng slutligen bagageluckan.
Tredje bromsljus
Det högt monterade bromsljuset består av
lysdioder. Kontakta en auktoriserad återför-
säljare om de behöver bytas ut.
Nummerskyltsbelysning
Nummerskyltsbelysningen består av lysdio-
der. Kontakta en auktoriserad återförsäljare
om de behöver bytas ut.SÄKRINGAR
VARNING!
• Vid byte av en säkring som gått, använd
alltid en lämplig ersättningssäkring med
samma amperetal som originalsäk-
ringen. Byt aldrig ut en säkring mot en
annan säkring med högre amperetal. Byt
aldrig ut en säkring som gått mot metall-
tråd eller andra material. Placera inte en
säkring i ett kretsbrytarhål eller vice
versa. Underlåtenhet att använda rätt
säkring kan resultera i allvarliga person-
skador, brand och/eller skador på egen-
dom.
• Innan en säkring byts ut, se till att tänd-
ningen är avslagen och att alla andra
funktioner är avstängda och/eller av-
aktiverade.
•
Om den nya säkringen löser ut igen ska du
kontakta en auktoriserad återförsäljare.
• Om en huvudsäkring för säkerhetssys-
tem (krockkuddesystem, bromssystem),
kraftöverföringssystem (motorsystem,
växellådssystem) eller styrinrättnings-
I EN NÖDSITUATION
196

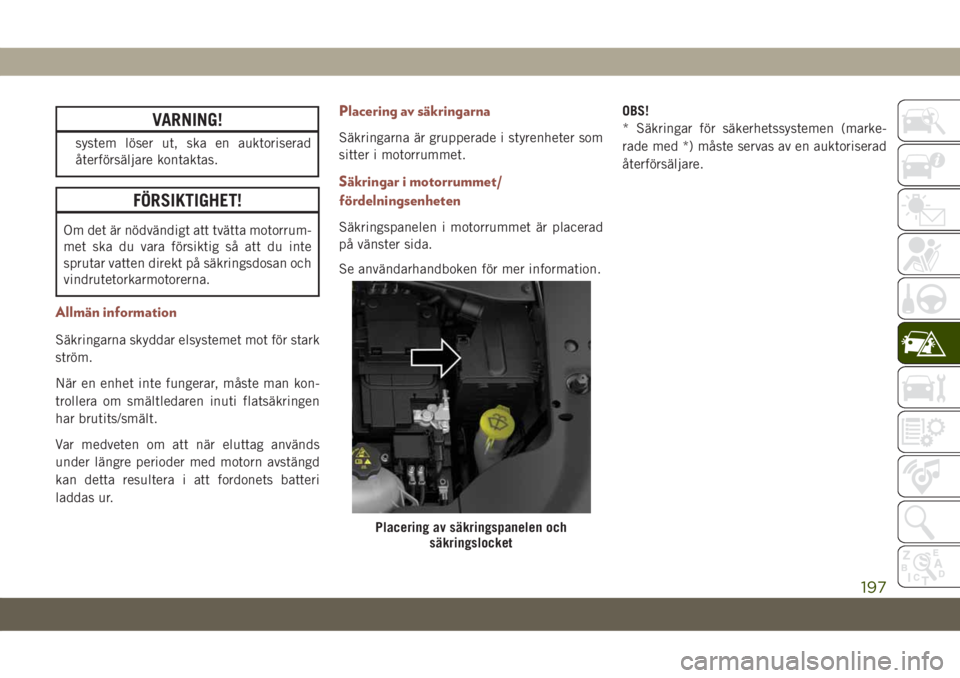

VARNING!
system löser ut, ska en auktoriserad
återförsäljare kontaktas.
FÖRSIKTIGHET!
Om det är nödvändigt att tvätta motorrum-
met ska du vara försiktig så att du inte
sprutar vatten direkt på säkringsdosan och
vindrutetorkarmotorerna.
Allmän information
Säkringarna skyddar elsystemet mot för stark
ström.
När en enhet inte fungerar, måste man kon-
trollera om smältledaren inuti flatsäkringen
har brutits/smält.
Var medveten om att när eluttag används
under längre perioder med motorn avstängd
kan detta resultera i att fordonets batteri
laddas ur.
Placering av säkringarna
Säkringarna är grupperade i styrenheter som
sitter i motorrummet.
Säkringar i motorrummet/
fördelningsenheten
Säkringspanelen i motorrummet är placerad
på vänster sida.
Se användarhandboken för mer information.OBS!
* Säkringar för säkerhetssystemen (marke-
rade med *) måste servas av en auktoriserad
återförsäljare.
Placering av säkringspanelen och
säkringslocket
197

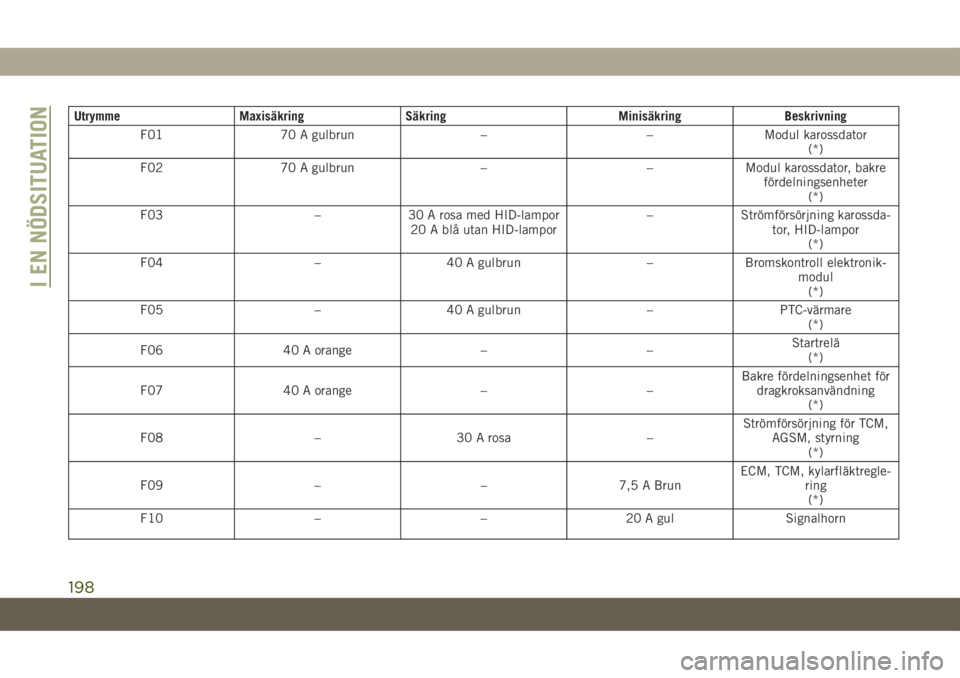

Utrymme Maxisäkring Säkring Minisäkring Beskrivning
F01 70 A gulbrun – – Modul karossdator
(*)
F02 70 A gulbrun – – Modul karossdator, bakre
fördelningsenheter
(*)
F03 – 30 A rosa med HID-lampor
20 A blå utan HID-lampor– Strömförsörjning karossda-
tor, HID-lampor
(*)
F04 – 40 A gulbrun – Bromskontroll elektronik-
modul
(*)
F05 – 40 A gulbrun – PTC-värmare
(*)
F06 40 A orange – –Startrelä
(*)
F07 40 A orange – –Bakre fördelningsenhet för
dragkroksanvändning
(*)
F08 – 30 A rosa –Strömförsörjning för TCM,
AGSM, styrning
(*)
F09 – – 7,5 A BrunECM, TCM, kylarfläktregle-
ring
(*)
F10 – – 20 A gul Signalhorn
I EN NÖDSITUATION
198
