ATTENZIONE!
• Prima di sostituire un fusibile, verificare
che il dispositivo di accensione sia in
posizione OFF e che tutte le altre fun-
zioni siano disattivate e/o disinnestate.
• Se anche il fusibile sostituito si brucia,
rivolgersi alla Rete Assistenziale.
• Se un fusibile di protezione generale per
i sistemi di sicurezza (impianto air bag,
impianto frenante), i gruppi di potenza
(impianto motore, cambio) o l'impianto
sterzo si brucia, rivolgersi alla Rete As-
sistenziale.
AVVERTENZA!
Se è necessario lavare il vano motore,
prestare attenzione a non bagnare diretta-
mente la scatola fusibili e i motorini dei
tergicristalli.
Informazioni generali
I fusibili proteggono gli impianti elettrici da
corrente eccessiva.
Quando un dispositivo non funziona, control-
lare l'elemento fusibile all'interno del fusibile
a lama per verificare che non sia rotto o
bruciato.
Inoltre, tenere presente che quando si utiliz-
zano le prese di corrente per periodi di tempo
prolungati con il motore spento, la batteria
della vettura potrebbe scaricarsi.
Posizione dei fusibili
I fusibili sono raggruppati nelle centraline
situate nel vano motore.

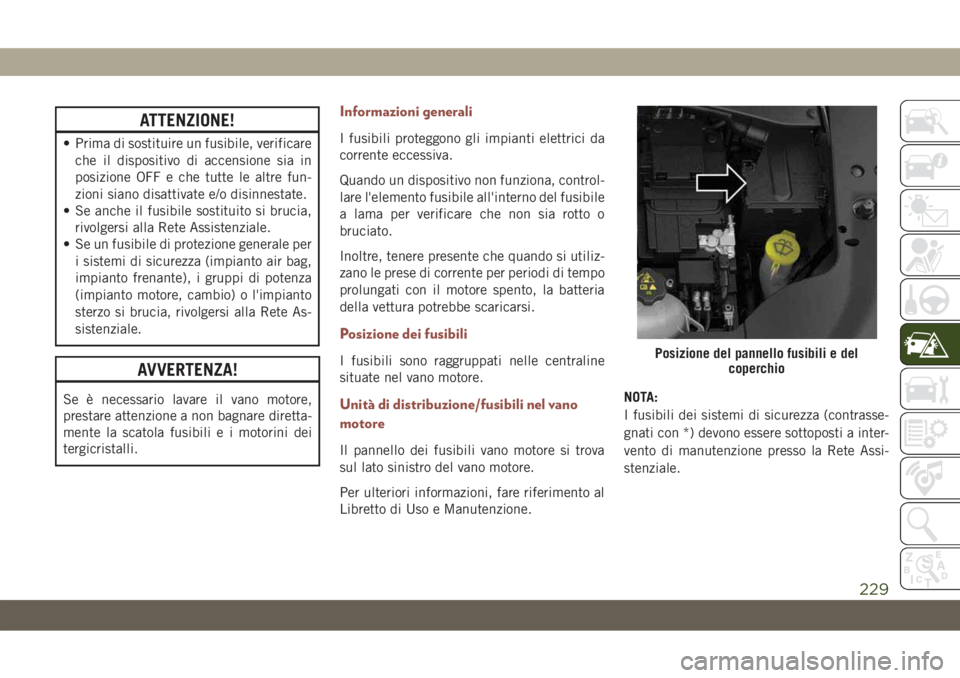

Unità di distribuzione/fusibili nel vano
motore
Il pannello dei fusibili vano motore si trova
sul lato sinistro del vano motore.
Per ulteriori informazioni, fare riferimento al
Libretto di Uso e Manutenzione.NOTA:
I fusibili dei sistemi di sicurezza (contrasse-
gnati con *) devono essere sottoposti a inter-
vento di manutenzione presso la Rete Assi-
stenziale.
Posizione del pannello fusibili e del
coperchio
229

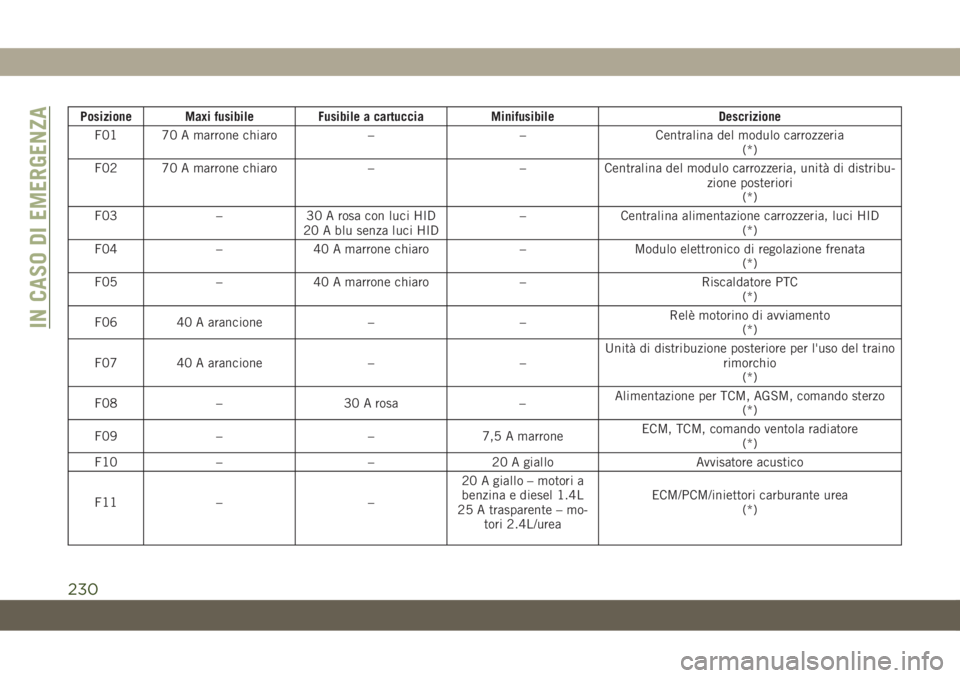

Posizione Maxi fusibile Fusibile a cartuccia Minifusibile Descrizione
F01 70 A marrone chiaro – – Centralina del modulo carrozzeria
(*)
F02 70 A marrone chiaro – – Centralina del modulo carrozzeria, unità di distribu-
zione posteriori
(*)
F03 – 30 A rosa con luci HID
20 A blu senza luci HID– Centralina alimentazione carrozzeria, luci HID
(*)
F04 – 40 A marrone chiaro – Modulo elettronico di regolazione frenata
(*)
F05 – 40 A marrone chiaro – Riscaldatore PTC
(*)
F06 40 A arancione – –Relè motorino di avviamento
(*)
F07 40 A arancione – –Unità di distribuzione posteriore per l'uso del traino
rimorchio
(*)
F08 – 30 A rosa –Alimentazione per TCM, AGSM, comando sterzo
(*)
F09 – – 7,5 A marroneECM, TCM, comando ventola radiatore
(*)
F10 – – 20 A giallo Avvisatore acustico
F11 – –20 A giallo – motori a
benzina e diesel 1.4L
25 A trasparente – mo-
tori 2.4L/ureaECM/PCM/iniettori carburante urea
(*)
IN CASO DI EMERGENZA
230

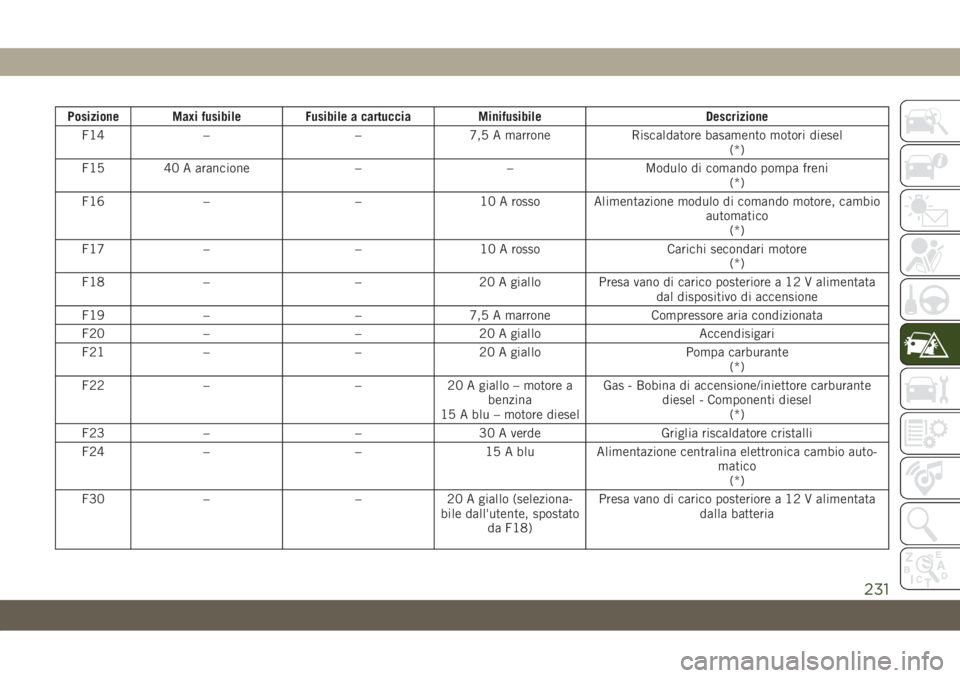

Posizione Maxi fusibile Fusibile a cartuccia Minifusibile Descrizione
F14 – – 7,5 A marrone Riscaldatore basamento motori diesel
(*)
F15 40 A arancione – – Modulo di comando pompa freni
(*)
F16 – – 10 A rosso Alimentazione modulo di comando motore, cambio
automatico
(*)
F17 – – 10 A rosso Carichi secondari motore
(*)
F18 – – 20 A giallo Presa vano di carico posteriore a 12 V alimentata
dal dispositivo di accensione
F19 – – 7,5 A marrone Compressore aria condizionata
F20 – – 20 A giallo Accendisigari
F21 – – 20 A giallo Pompa carburante
(*)
F22 – – 20 A giallo – motore a
benzina
15 A blu – motore dieselGas - Bobina di accensione/iniettore carburante
diesel - Componenti diesel
(*)
F23 – – 30 A verde Griglia riscaldatore cristalli
F24 – – 15 A blu Alimentazione centralina elettronica cambio auto-
matico
(*)
F30 – – 20 A giallo (seleziona-
bile dall'utente, spostato
da F18)Presa vano di carico posteriore a 12 V alimentata
dalla batteria
231

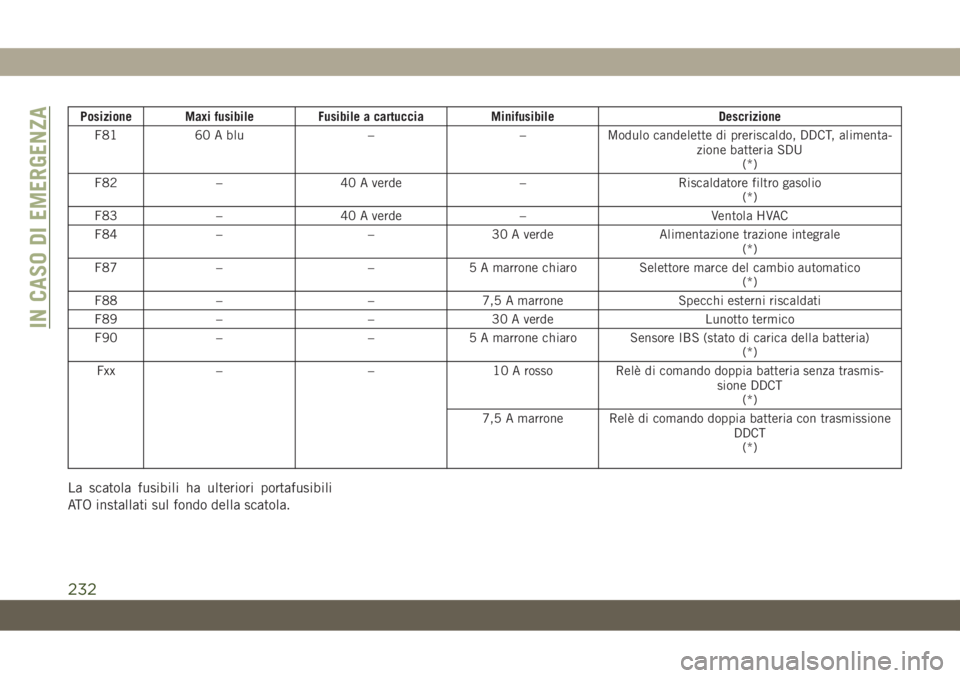

Posizione Maxi fusibile Fusibile a cartuccia Minifusibile Descrizione
F81 60 A blu – – Modulo candelette di preriscaldo, DDCT, alimenta-
zione batteria SDU
(*)
F82 – 40 A verde – Riscaldatore filtro gasolio
(*)
F83 – 40 A verde – Ventola HVAC
F84 – – 30 A verde Alimentazione trazione integrale
(*)
F87 – – 5 A marrone chiaro Selettore marce del cambio automatico
(*)
F88 – – 7,5 A marrone Specchi esterni riscaldati
F89 – – 30 A verde Lunotto termico
F90 – – 5 A marrone chiaro Sensore IBS (stato di carica della batteria)
(*)
Fxx – – 10 A rosso Relè di comando doppia batteria senza trasmis-
sione DDCT
(*)
7,5 A marrone Relè di comando doppia batteria con trasmissione
DDCT
(*)
La scatola fusibili ha ulteriori portafusibili
ATO installati sul fondo della scatola.
IN CASO DI EMERGENZA
232

Posizione Fusibili ATO / UNIVAL Descrizione
F1 5 A beige Modulo di comando trasmissione (4x4/AWD)
(*)
F2 10 A rosso ECM – Rilevamento diagnostico all'avviamento
(*)
F3 2 A grigio Modulo di comando sterzo
(*)
Unità ausiliaria/fusibili nel vano motore
Il pannello fusibili ausiliario si trova di fronte
alla batteria, sul lato sinistro del vano motore.
Posizione Maxi fusibile Fusibile a cartuccia Minifusibile Descrizione
F01 – – 20 A giallo Alimentazione sensore NOx
F02 – – 10 A rosso Alimentazione sensore PM
F03 – – 15 A blu Alimentazione modulo SCR
F05 – 30 A rosa – Alimentazione relè ATS
F06 – 40 A marrone chiaro – Alimentazione modulo SCR
Posizione HC Micro ISO Descrizione
R1 30 A Relè ATS
R2 30 A Relè SCR
233

Fusibili nell'abitacolo
Il pannello fusibili interno si trova nell'abita-
colo sul cruscotto lato sinistro sotto la plancia
portastrumenti.NOTA:
I fusibili dei sistemi di sicurezza (contrasse-
gnati con *) devono essere sottoposti a inter-
vento di manutenzione presso la Rete Assi-
stenziale.
Posizione Fusibile a lama Descrizione
F31 7,5 A marrone Centralina sistemi di protezione
F33 20 A giallo Motorino alzacristalli lato passeggero
F34 20 A giallo Circuito di comando del motorino alzacristalli
F36 20 A gialloModulo/allarme antintrusione, autoradio, porta UCI/USB, VSU, comando climatiz-
zatore, bloccasterzo elettronico, specchi ripiegabili a regolazione elettrica, gateway
di sicurezza/DTV
F37 10 A rossoQuadro strumenti su plancia portastrumenti, modulo di comando trasmissione,
Control Cruise Adattivo, Ventola ECC (HVAC)
(*)
F38 20 A giallo Blocco/sblocco porte, apertura portellone
F42 7,5 A marroneModulo impianto frenante, servosterzo elettrico
(*)
F43 20 A giallo Pompa lavacristalli anteriore e posteriore
F47 20 A giallo Alzacristalli posteriore sinistro
F48 20 A giallo Alzacristalli posteriore destro
F49 7,5 A marroneAssistenza al parcheggio, sistema di monitoraggio punti ciechi, stabilizzatore della
tensione, sensore di umidità, bloccasterzo elettronico, sensore di temperatura,
specchio, sedili riscaldati, sensore luce e pioggia, interruttore di avviamento/
arresto
(*)
IN CASO DI EMERGENZA
234

Posizione Fusibile a lama Descrizione
F50 7,5 A marroneCentralina sistemi di protezione
(*)
F51 7,5 A marroneComando climatizzatore elettronico, sistema di classificazione occupanti, teleca-
mera posteriore, comando climatizzatore, assetto proiettori, Terrain Select, lunotto
termico, traino rimorchio, sistema di avvertenza abbandono corsia tattile
(*)
F53 7,5 A marroneModulo gruppo di accensione senza chiave, freno di stazionamento elettrico, hub
RF, quadro strumenti
(*)
F94 15 A blu Fascia lombare regolabile sedile lato guida, prese di corrente
Unità di distribuzione fusibili/relè nel vano
di carico posteriore
Per accedere ai fusibili, rimuovere lo spor-
tello di accesso dal pannello posteriore sini-
stro del vano di carico posteriore.I fusibili potrebbero essere contenuti in due
unità. Il portafusibili n. 1 si trova nel punto
più vicino alla parte posteriore della vettura,
il portafusibili n. 2 (se la vettura è dotata di
attacco per traino rimorchio) si trova nel
punto più vicino alla parte anteriore della
vettura.NOTA:
I fusibili dei sistemi di sicurezza (contrasse-
gnati con *) devono essere sottoposti a inter-
vento di manutenzione presso la Rete Assi-
stenziale.
Portafusibili n. 1
Posizione Minifusibile Descrizione
F1 30 A verde Invertitore di alimentazione
(*)
F2 30 A verde Sedile a posizioni memorizzabili
F3 20 A giallo Tetto apribile – se in dotazione
F4 30 A verde Sedile a regolazione elettrica (lato passeggero)
235

Posizione Minifusibile Descrizione
F5 30 A verde Sedile a regolazione elettrica (lato guida)
F6 7,5 A marrone Fascia lombare a regolazione elettrica (sedili a regolazione elettrica)
F7 15 A blu Volante riscaldato / sedili ventilati
F8 20 A giallo Sedili riscaldati
Portafusibili n. 2
Posizione Minifusibile Descrizione
F1 10 A rosso Alimentazione TTM IGN
F5 15 A blu Centralina luci esterne (lato guida)
F6 15 A blu Centralina luci esterne (lato passeggero)
F7 10 A rosso Alimentazione batteria a ponticello TTM
(*)
Sulla staffa dell'unità di distribuzione fusibili/
relè nel vano di carico posteriore, è presente una
scatola per maxi fusibili per il portellone a
comando elettrico e una scatola per fusibili ATO
/ Uni Val per l'impianto audio HIFI.
Posizione Maxi fusibile Descrizione
F01 30 A verde Portellone a comando elettrico
Posizione Fusibile ATO / Uni-Val Descrizione
F02 25 A trasparente Impianto audio HIFI
IN CASO DI EMERGENZA
236

SOLLEVAMENTO DELLA
VETTURA E SOSTITUZIONE
DI UNA RUOTA
ATTENZIONE!
• È estremamente rischioso tentare di so-
stituire una ruota sul lato della vettura
vicino alla corsia di marcia. Spingere
pertanto la vettura in modo che sia suf-
ficientemente lontana dalla strada per
evitare il rischio di essere investiti du-
rante questa operazione.
• Stare sotto una vettura sollevata con il
martinetto è estremamente pericoloso.
La vettura potrebbe scivolare dal soste-
gno e causare gravi lesioni. Si corre il
rischio di essere schiacciati. Non met-
tersi mai, nemmeno con una parte del
corpo, sotto la vettura sollevata con il
martinetto in dotazione. Qualora sia ne-
cessario operare sotto la vettura, rivol-
gersi a una Rete Assistenziale dove la
stessa potrà essere sistemata su un
ponte elevatore.
ATTENZIONE!
• Non avviare e non tenere mai il motore in
moto con la vettura sollevata.
• Il martinetto è un attrezzo apposita-
mente studiato solo per la sostituzione
degli pneumatici. Non utilizzare il mar-
tinetto per sollevare la vettura per scopi
di manutenzione. La vettura deve essere
sollevata solo su superfici piane. Evitare
terreni ghiacciati o scivolosi.
Alloggiamento del martinetto/ruota di
scorta
Se in dotazione, il martinetto e gli attrezzi si
trovano nel comparto portaoggetti posteriore,
sotto la ruota di scorta.
1. Aprire il portellone.
2. Sollevare il coperchio di accesso utiliz-
zando la maniglia del pianale di carico.Alloggiamento del martinetto e relativi
attrezzi
1 – Martinetto
2 – Perno di allineamento
3 – Chiave per bulloni ruota
4 – Imbuto di emergenza
5 – Cacciavite
237

3. Rimuovere il dispositivo di fissaggio dello
pneumatico di scorta, quindi rimuovere la
ruota di scorta dalla vettura. Il martinetto
e gli attrezzi si trovano sotto.4. Rimuovere il perno di allineamento dal
centro, ruotare il martinetto in senso an-
tiorario, quindi estrarlo dal vassoio
termoformato.
5. Estrarre il martinetto e la chiave per bul-
loni ruota.
Maniglia del pianale di caricoElemento di fissaggio ruota di scortaMartinetto e attrezzi
1 – Chiave per bulloni ruota
2 – Martinetto
3 – Imbuto di emergenza
4 – Cacciavite
5 – Perno di allineamento
IN CASO DI EMERGENZA
