Motore a benzina 2.4L
La vettura è dotata di un sistema di segnala-
zione automatico per cambio olio motore. Il
sistema di segnalazione cambio olio motore
avverte il conducente che è scaduto il ter-
mine per la sostituzione dell'olio motore.
In base alle condizioni di esercizio del mo-
tore, sul quadro strumenti viene visualizzato
un messaggio di segnalazione cambio del-
l'olio, per indicare quando è necessario un
intervento di manutenzione sulla vettura. Le
condizioni di funzionamento, quali percorsi
brevi e frequenti, operazioni di traino, tempe-
rature ambiente molto alte o molto basse
influenzano la frequenza con cui il messaggio
"Change Oil" (Cambio dell'olio) o "Oil Change
Required" (Necessità cambio olio) può com-
parire. Condizioni di funzionamento estreme
possono provocare la visualizzazione del
messaggio di cambio olio prima di 5.600 km
(3.500 miglia) dall'ultimo azzeramento. Ese-
guire la manutenzione il più presto possibile,
entro i successivi 500 miglia (805 km).NOTA:
In nessun caso gli intervalli di cambio del-
l'olio devono essere superiori a 12.000 km
(7500 miglia) o, comunque, a 12 mesi.
NOTA:
La spia di cambio olio non si illumina in
queste condizioni.
Una volta al mese o prima di un lungo viaggio:
• Controllare il livello dell'olio motore.
• Controllare il livello del liquido lavacristalli.
• Controllare le pressioni di gonfiaggio degli
pneumatici e verificare che non vi sia un'u-
sura anomala o danni. Ruotare gli pneuma-
tici al primo segno di usura disuguale, an-
che se tale condizione si verifica prima che
la spia dell'olio si accenda.
• Controllare i livelli dei liquidi nel serbatoio
del liquido di raffreddamento e nella
pompa freni; rabboccare secondo neces-
sità.
• Controllare il funzionamento di tutte le luci
interne ed esterne.Intervalli di manutenzione necessariA ogni intervallo di cambio olio, come indicato
dal sistema di segnalazione cambio olio mo-
tore:
Cambiare l'olio e sostituire il filtro.
Controllare la batteria, pulire e serrare i mor-
setti secondo necessità.
Controllare pastiglie, ganasce, rotori, tam-
buri e flessibili dei freni.
Controllare le pressioni di gonfiaggio degli
pneumatici e verificare che non vi sia un'u-
sura anomala o danni. Ruotare gli pneuma-
tici al primo segno di usura disuguale, anche
se tale condizione si verifica prima che la
spia dell'olio si accenda.
Controllare la protezione dell'impianto di
raffreddamento del motore e i tubi flessibili.
Ispezionare l'impianto di scarico.
Controllare il filtro aria motore se si usa la
vettura in ambienti polverosi o fuoristrada.
Fare riferimento a "Manutenzione pianifi-
cata" nelle pagine seguenti per gli intervalli di
manutenzione necessari.
269

AVVERTENZA!
La mancata osservanza delle norme di
manutenzione potrebbe risultare dannosa
per la vettura.
Manutenzione pianificata – motori a ben-
zina 2.4L
NOTA:
Una volta effettuato l'ultimo intervento in
tabella, continuare con la manutenzione pro-
grammata, mantenendo la frequenza indi-cata nel programma, contrassegnando ogni
operazione con un punto o una nota dedicata.
La semplice ripresa della manutenzione dal-
l'inizio del programma può causare il supera-
mento dell'intervallo consentito per alcune
operazioni.
Distanza in miglia o periodo di
tempo (a seconda della scadenza
che si verifica per prima)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Oppure mesi: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
Oppure chilometri:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
Cambiare l'olio motore e sosti-
tuire il filtro dell'olio. (****)XXXXXXXXXXXXXXXXXX X X
Ruotare gli pneumatici X X X X X X X X X X X X X X X X X X X X
Se si utilizza la vettura fuori-
strada o in condizioni polverose,
ispezionare il filtro aria del mo-
tore e sostituire secondo neces-
sità.XXX X X X X X X X
Esaminare le guarnizioni freni e
sostituire se necessario.XXXXXXXXX X
Ispezionare la sospensione ante-
riore, le teste dei tiranti e i sof-
fietti di tenuta e sostituirli se-
condo necessità.XXXXXXXXX X
ASSISTENZA E MANUTENZIONE
270

Distanza in miglia o periodo di
tempo (a seconda della scadenza
che si verifica per prima)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Oppure mesi: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
Oppure chilometri:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
Controllare visivamente le condi-
zioni di: carrozzeria esterna, pro-
tezione sottoscocca, tubi e fles-
sibili (scarico - impianto di
alimentazione - impianto fre-
nante), elementi in gomma (cuf-
fie, manicotti, boccole, ecc.).XXX X X X X X X X
Ispezionare i giunti omocinetici. X X X X X X X X X X
Cambiare il liquido freni ogni
24 mesi se si utilizza il liquido
freni DOT 4. (*)XXX X X X X X X X
Sostituire il filtro aria del mo-
tore. (○)XX X X X
Sostituire il filtro aria
condizionata/abitacolo.XXXXXXXXX X
Sostituire le candele. (**) X X
Lavare l'impianto di raffredda-
mento e sostituire il liquido di
raffreddamento del motore dopo
10 anni o 240.000 km
(150.000 miglia), a seconda
della scadenza che si verifica per
prima.XX
271

Distanza in miglia o periodo di
tempo (a seconda della scadenza
che si verifica per prima)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Oppure mesi: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
Oppure chilometri:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
Ispezionare e sostituire la valvola
PCV in caso di necessità. (***)X
Controllare la cinghia di trasmis-
sione organi ausiliari anteriori, il
tenditore, la puleggia di rinvio e,
se necessario, procedere alla
sostituzione.X
* L'intervallo di sostituzione del liquido freni
si basa esclusivamente sull'intervallo tempo-
rale e non sul chilometraggio.
**L'intervallo di sostituzione delle candele si
basa esclusivamente sul chilometraggio e
non sull'intervallo annuale.
(○) Se il veicolo è utilizzato in zone polverose,
questo filtro deve essere sostituito ogni
12.000 km (7.500 miglia).*** Questo intervento di manutenzione è
raccomandato dal Costruttore, tuttavia non è
richiesto ai fini della validità della garanzia
sulle emissioni.
ATTENZIONE!
• L'esecuzione di interventi su una vettura
può essere pericolosa. Eseguire perso-
nalmente solo riparazioni per le quali si
è sicuri di possedere le conoscenze tec-
niche e gli attrezzi necessari. In caso di
dubbi sulla propria preparazione o capa-
ATTENZIONE!
cità di esecuzione di una riparazione
affidare la vettura a un meccanico com-
petente.
• Un'errata ispezione e manutenzione
della vettura può portare al malfunziona-
mento di un componente o influire sulle
prestazioni e la manovrabilità della vet-
tura. Questo potrebbe causare un inci-
dente.ASSISTENZA E MANUTENZIONE
272

Impieghi gravosi della vettura
**** Cambiare l'olio motore e sostituire il
filtro dell'olio motore ogni 4500 miglia
(7500 km) o 12 mesi se si usa la vettura in
una delle seguenti condizioni di esercizio
pesanti:
• guida nel traffico urbano, con arresti e
partenze frequenti;
• guida in condizioni polverose;
• percorsi brevi inferiori ai 16 km (10 mi-
glia);
• traino di rimorchi;
• allestimenti taxi, polizia o servizi di distri-
buzione (commerciali);
• guida fuoristrada o in aree desertiche.
Motori diesel
La vettura è dotata di un sistema di segnala-
zione automatico per cambio olio motore. Il
sistema di segnalazione cambio olio motore
avverte il conducente che è scaduto il ter-
mine per la sostituzione dell'olio motore.In base alle condizioni di esercizio del mo-
tore, viene visualizzato un messaggio di se-
gnalazione cambio dell'olio, per indicare
quando è necessario un intervento di manu-
tenzione sulla vettura. Le condizioni di fun-
zionamento, quali percorsi brevi e frequenti,
operazioni di traino, temperature ambiente
molto alte o molto basse influenzano la fre-
quenza con cui il messaggio "Oil Change
Required" (Necessità cambio olio) può com-
parire. Condizioni di funzionamento estreme
possono provocare la visualizzazione del
messaggio di cambio olio in anticipo rispetto
a quanto specificato. Eseguire la manuten-
zione il più presto possibile, entro i successivi
500 miglia (805 km).
Per garantire la migliore esperienza di guida
possibile, il Costruttore ha individuato speci-
fici intervalli di manutenzione della vettura
necessari per garantirne il corretto funziona-
mento e la sicurezza.Il Costruttore consiglia di far eseguire la ma-
nutenzione a tali intervalli presso la Rete
Assistenziale. I tecnici della Rete Assisten-
ziale conoscono al meglio la vettura e hanno
accesso alle informazioni di fabbrica, ai com-
ponenti originali Mopar e ad attrezzi elettro-
nici e meccanici speciali atti a evitare futuri
interventi di riparazione decisamente costosi.
Gli intervalli di manutenzione riportati de-
vono essere rispettati in base alle indicazioni
del presente capitolo.
NOTA:
•L'intervallo effettivo per il cambio dell'olio e
la sostituzione del filtro dell'olio motore di-
pende dalle condizioni d'uso della vettura ed
è segnalato tramite l'accensione della spia o
la comparsa di un messaggio sulla plancia
portastrumenti. In ogni caso, non deve mai
superare 12.500 miglia (20.000 km) o
1 anno.
•Scaricare e sostituire il liquido di raffredda-
mento del motore dopo 120 mesi o
240.000 km (150.000 miglia).
273

•Zone non polverose: distanza massima consi-
gliata 75.000 miglia (120.000 km). La cin-
ghia deve essere sostituita ogni 6 anni, indi-
pendentemente dalla distanza percorsa. In
zone polverose e/o applicazioni gravose
(condizioni climatiche difficili, temperature
molto basse o molto alte per lunghi periodi,
percorsi urbani, lunghi periodi al minimo): la
distanza massima consigliata è 37.500 mi-
glia (60.000 km). La cinghia deve essere
sostituita ogni 4 anni, indipendentemente
dalla distanza percorsa.
Una volta al mese o prima di un lungo viaggio
• Controllare il livello dell'olio motore.
• Controllare il livello del liquido lavacristalli.
• Controllare la pressione, lo stato di usura e
l'integrità degli pneumatici. Ruotare gli
pneumatici al primo segno di usura disu-
guale, anche se tale condizione si verifica
prima che la spia dell'olio si accenda.
•
Controllare i livelli dei liquidi nel serbatoio del
liquido di raffreddamento e nella pompa freni;
rabboccare secondo necessità.
• Controllare il funzionamento di tutte le luci
interne ed esterne.
• Controllo e ripristino del livello di additivo
per garantire la conformità con le normative
sulle emissioni diesel AdBlue (UREA) (se in
dotazione).
A ogni cambio d'olio
• Sostituire il filtro dell'olio motore.
• Ispezionare i flessibili e le tubazioni dei
freni.
• Controllare se è presente acqua nel filtro
del separatore carburante/acqua.
Uso intensivo della vettura
• Ripristinare il livello di additivo per garan-
tire la conformità con le normative sulle
emissioni diesel AdBlue (UREA) (se in do-
tazione), quando la spia si accende o viene
visualizzato il messaggio sulla plancia
portastrumenti.AVVERTENZA!
La mancata osservanza delle norme di
manutenzione potrebbe risultare dannosa
per la vettura.
Piano di manutenzione – motori diesel
NOTA:
Una volta effettuato l'ultimo intervento in
tabella, continuare con la manutenzione pro-
grammata, mantenendo la frequenza indi-
cata nel programma, contrassegnando ogni
operazione con un punto o una nota dedicata.
La semplice ripresa della manutenzione dal-
l'inizio del programma può causare il supera-
mento dell'intervallo consentito per alcune
operazioni.
ASSISTENZA E MANUTENZIONE
274

Distanza in miglia o periodo di tempo (a seconda della scadenza che
si verifica per prima)
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
162.500
175.000
187.500
Oppure anni: 1 2 +3 4 5 6 7 8 9 10 11 12 13 14 15
Oppure chilometri:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
260.000
280.000
300.000
Ispezioni aggiuntive
Cambiare l'olio motore e sostituire il filtro.(*)
Ispezionare i giunti omocinetici. X X X X X X X
Ispezionare la sospensione anteriore, le guarnizioni parapolvere,
le estremità dei tiranti e sostituire secondo necessità.XXX X X X X
Controllare visivamente le condizioni di: carrozzeria esterna, pro-
tezione sottoscocca, tubi e flessibili (scarico - impianto di alimen-
tazione - impianto frenante), elementi in gomma (cuffie, mani-
cotti, boccole, ecc.).XXX X X X X
Se si utilizza la vettura fuoristrada o in condizioni polverose, ispe-
zionare il filtro aria del motore e sostituire secondo necessità.XXXXXXXXXX XXX X X
Esaminare le guarnizioni freni e sostituire se necessario. X X X X X X X
Controllare e, se necessario, ripristinare i livelli dei liquidi. (°) X X X X X X X X X X X X X X X
Interventi di manutenzione aggiuntivi
Sostituire il filtro aria del motore. X X X X X X X
Sostituire il filtro aria condizionata/abitacolo. X X X X X X X
Cambiare il liquido freni ogni 24 mesi se si utilizza il liquido freni
DOT 4. (***)XXX X X X X
Sostituire il filtro carburante del motore. X X X X X X X
Ispezionare la cinghia di trasmissione organi ausiliari. (**) X X X
Sostituire la cinghia di trasmissione organi ausiliari. (**) X X
275

Distanza in miglia o periodo di tempo (a seconda della scadenza che
si verifica per prima)
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
162.500
175.000
187.500
Oppure anni: 1 2 +3 4 5 6 7 8 9 10 11 12 13 14 15
Oppure chilometri:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
260.000
280.000
300.000
Sostituire l'olio del cambio manuale in caso di utilizzo della vet-
tura per il traino di rimorchi, il trasporto di carichi pesanti, per
servizi di taxi, polizia e consegne (commerciali), su tratti fuori-
strada, per la guida nel deserto oppure quando più del 50% della
guida avviene a velocità elevate, a temperature superiori a 32 °C
(90 °F).XX X
Lavare l'impianto di raffreddamento e sostituire il liquido di raf-
freddamento del motore dopo 10 anni o 240.000 km
(150.000 miglia), a seconda della scadenza che si verifica per
prima.XX
Ispezionare la cinghia di distribuzione (**) X X X
Sostituire la cinghia di distribuzione. (**) X X
(*) L'intervallo effettivo per il cambio dell'olio
e la sostituzione del filtro dell'olio motore
dipende dalle condizioni d'uso della vettura
ed è segnalato tramite l'accensione della spia
o la comparsa di un messaggio sulla plancia
portastrumenti. In ogni caso, non deve mai
superare 12.500 miglia (20.000 km) o
1 anno.(**) Zone non polverose: distanza massima
consigliata 120.000 km (75.000 miglia). La
cinghia deve essere sostituita ogni 6 anni,
indipendentemente dalla distanza percorsa.
In zone polverose e/o applicazioni gravose
(condizioni climatiche difficili, temperature
molto basse o molto alte per lunghi periodi,
percorsi urbani, lunghi periodi al minimo): ladistanza massima consigliata è 37.500 mi-
glia (60.000 km). La cinghia deve essere
sostituita ogni 4 anni, indipendentemente
dalla distanza percorsa.
(***) L'intervallo di sostituzione del liquido
freni si basa esclusivamente sull'intervallo
temporale e non sul chilometraggio.
ASSISTENZA E MANUTENZIONE
276

(°) Il consumo di additivo AdBlue (urea) di-
pende dalle condizioni d'uso della vettura ed
è indicato dall'accensione di un LED e/o dalla
comparsa di un messaggio sul quadro
strumenti.
ATTENZIONE!
• L'esecuzione di interventi su una vettura
può essere pericolosa. Eseguire perso-
nalmente solo riparazioni per le quali si
è sicuri di possedere le conoscenze tec-
niche e gli attrezzi necessari. In caso di
dubbi sulla propria preparazione o capa-
cità di esecuzione di una riparazione
affidare la vettura a un meccanico com-
petente.
• Un'errata ispezione e manutenzione
della vettura può portare al malfunziona-
mento di un componente o influire sulle
prestazioni e la manovrabilità della vet-
tura. Questo potrebbe causare un inci-
dente.
277

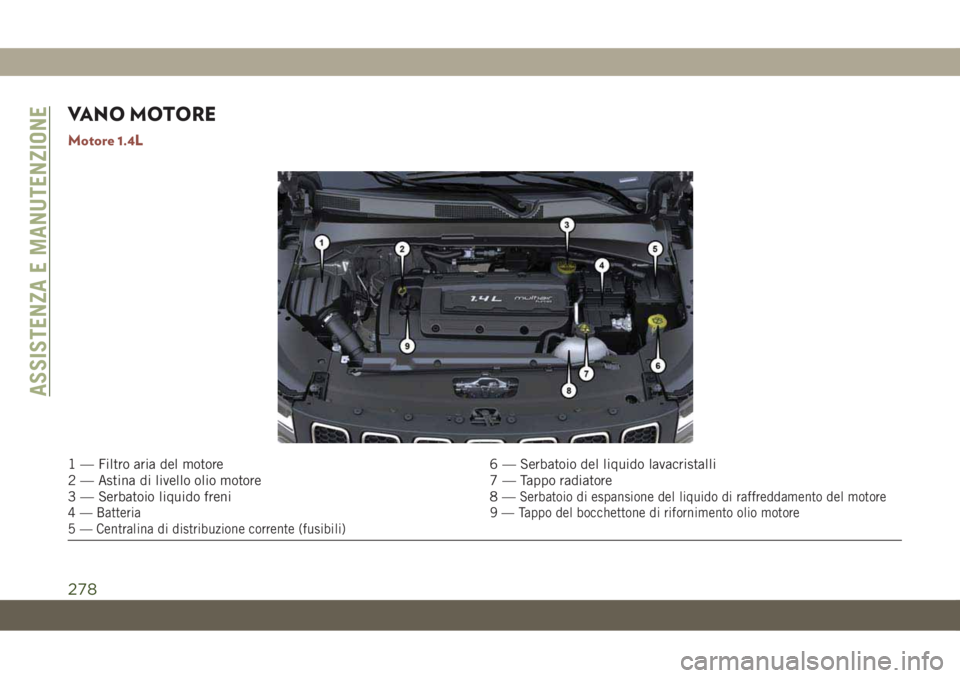

VANO MOTORE
Motore 1.4L
1 — Filtro aria del motore 6 — Serbatoio del liquido lavacristalli
2 — Astina di livello olio motore 7 — Tappo radiatore
3 — Serbatoio liquido freni 8 —
Serbatoio di espansione del liquido di raffreddamento del motore
4 — Batteria 9 — Tappo del bocchettone di rifornimento olio motore
5 — Centralina di distribuzione corrente (fusibili)
ASSISTENZA E MANUTENZIONE
278
