Bombillas exteriores
Luces Número de bombilla
Luces de cruce (halógenas) H11LL
Luces de carretera (halógenas) 9005LL
Luces de posición delanteras/de circulación diurna (DRL) PSX24W
Luces intermitentes delanteras 7444NA
Luces de posición delanteras (LED Premium) LED (servicio en un concesionario autorizado)
Luces antiniebla delanteras H11LL
Luces de cruce/carretera (HID) D3S (HID) (servicio en un concesionario autorizado)
Intermitentes laterales (espejo retrovisor lateral) LED (servicio en un concesionario autorizado)
Luces traseras/de freno Luces traseras Premium: LED (servicio en un concesionario autorizado)
Luces traseras básicas: W21/5WLL-M
Luces antiniebla traseras W21WLL
Intermitentes W21WLL para luces traseras Premium
W21/5WLL para luces traseras básicas
Tercera luz de freno (CHMSL) LED (servicio en un concesionario autorizado)
Luz de placa de matrÃcula LED (servicio en un concesionario autorizado)
Luz de portón trasero, marcha atrás W21WLL
Luz de portón trasero, trasera LED (servicio en un concesionario autorizado)
219
Page 222 of 410

Faros de descarga de alta intensidad (HID)
— Si está equipado
Los faros contienen un tipo de fuente de luz
de descarga de alta tensión. La alta tensión
puede permanecer en el circuito incluso con
los faros apagados. Por ello, no debe intentar
reparar por sà mismo la fuente de luz de los
faros HID. Si la fuente de luz de un faro HID
falla, acuda con su vehÃculo a un concesio-
nario autorizado para una revisión.
NOTA:
En los vehÃculos equipados con faros de HID,
al encenderse los faros las luces tienen un
matiz azul. Esto va disminuyendo y al cabo
de unos 10 segundos, al cargarse el sistema,
se vuelven más blancas.
ADVERTENCIA
Cuando el interruptor de faros se coloca en
la posición ON (Encendido), se produce una
alta tensión transitoria en los portalámparas
de los faros HID. Si el mantenimiento no se
realiza correctamente, esto podrÃa provocar
una descarga eléctrica grave o electrocu-
ción. Acuda a su concesionario autorizado
en busca de asistencia.
Sustitución de las bombillas exteriores
Faros
Halógenos para luces largas/de cruce
Puede acceder a las bombillas desde el re-
vestimiento de rueda de la siguiente forma:
1. Gire las ruedas delanteras por completo.
2. Extraiga el revestimiento de rueda.
3. Extraiga el casquillo de la bombilla del
faro.4. Gire el portalámparas de la bombilla del
faro hacia la izquierda y, a continuación,
tire hacia fuera.
Faro
1 - Casquillo de la bombilla de luz de
cruce
2 - Casquillo de la bombilla de luz de
carretera
EN CASO DE EMERGENCIA
220
Page 223 of 410

5. Empuje la lengüeta de bloqueo del conec-
tor de la bombilla del faro y extraiga la
bombilla y el portalámparas.
6. Instale la nueva bombilla del faro asegu-
rándose de que quede bloqueada
correctamente.
7. Instale la bombilla del faro y el portalám-
paras; gÃrela hacia la derecha asegurán-
dose de que quede bloqueada
correctamente.8. Vuelva a instalar el revestimiento de
rueda.
NOTA:
Le recomendamos consultar a un concesio-
nario autorizado.
ADVERTENCIA
Solo lleve a cabo la sustitución de los faros
con el motor apagado. Asegúrese también
de que el motor esté frÃo para evitar cual-
quier peligro de quemaduras.
Luz intermitente/luces de posición/luces de cir-
culación diurna
Para sustituir las bombillas, proceda de la
siguiente forma:
1. Gire las ruedas delanteras por completo.
2. Extraiga el revestimiento de rueda.
3. Extraiga los conectores eléctricos.
4. Para la bombilla DRL, agárrela por las
lengüetas de bloqueo superior e inferior,
presione y extraiga la bombilla.5. Para sustituir la bombilla DRL, empújela
suavemente hacia el alojamiento. Asegú-
rese de escuchar el "clic" de las lengüetas
de bloqueo superior e inferior para garan-
tizar que la bombilla esté correctamente
colocada.
6. Para la bombilla del intermitente, gÃrela
hacia la izquierda y extraiga la bombilla y
el portalámparas. Tire de la bombilla
axialmente para extraerla del
portalámparas.
7. Instale la bombilla y el portalámparas y
gÃrelos hacia la derecha para asegurarse
de que estén correctamente bloqueados.
8. Vuelva a conectar los conectores
eléctricos.
9. Vuelva a instalar el revestimiento de
rueda.
NOTA:
Le recomendamos consultar a un concesio-
nario autorizado.
Portalámparas de la bombilla del faro
221
Page 224 of 410

Luces antiniebla delanteras
Para sustituir las bombillas, proceda de la
siguiente forma:
1. Gire las ruedas delanteras por completo.
2. Extraiga el revestimiento de rueda.
3. Extraiga el conector eléctrico presionando
la lengüeta del conector eléctrico.
4. Gire la bombilla hacia la izquierda, y a
continuación, sustitúyala.5. Inserte la bombilla nueva en el portalám-
paras, asegurándose de que esté bloque-
ada en su posición.
6. Vuelva a conectar el conector eléctrico.
7. Vuelva a instalar el revestimiento de
rueda.
NOTA:
Le recomendamos consultar a un concesio-
nario autorizado.
Luces traseras laterales de la carrocerÃa tra-
sera
Constan de lo siguiente:
• Luces de posición
• Luces de freno
• Intermitentes
Para sustituir las bombillas, proceda de la
siguiente forma:
1. Abra el portón trasero.
2. Extraiga las sujeciones con una herra-
mienta adecuada.3. Desconecte el conector eléctrico presio-
nando el desenganche.
4. Extraiga la luz trasera lateral de la carro-
cerÃa trasera deslizándola desde la parte
trasera del vehÃculo.
Alojamiento del faro antiniebla
1 — Bombilla
Apertura de las luces traseras laterales
de la carrocerÃa
1 — Sujeciones
EN CASO DE EMERGENCIA
222
Page 225 of 410

5. Sustituya la bombilla según sea necesario
girando y extrayendo el alojamiento de la
bombilla.6. Inserte la nueva bombilla asegurándose
de que quede bloqueada correctamente.
7. Vuelva a colocar el conjunto de la luz
lateral de la carrocerÃa trasera en el
vehÃculo.8. Vuelva a conectar el conector eléctrico.
9. Vuelva a instalar la luz lateral de la carro-
cerÃa asegurándose de alinear los pernos
de rótula.
10. Instale las sujeciones y apriete el con-
junto de la luz lateral de la carrocerÃa.
Luz trasera lateral de la carrocerÃa
1 — Luces traseras laterales de la ca-
rrocerÃa trasera
2 — Perno de rótula
Parte posterior de la luz trasera
1 — Bombilla de intermitente
2 — Conector eléctrico
3 — Bombilla de luz de freno
4 — Pernos de rótula
Luz trasera lateral de la carrocerÃa
1 — Luces traseras laterales de la ca-
rrocerÃa trasera
2 — Perno de rótula
223
Page 226 of 410

11. Por último, cierre el portón trasero.
NOTA:
Le recomendamos consultar a un concesio-
nario autorizado.
Luces antiniebla traseras
1. Con ayuda de una herramienta adecuada
que no deje marcas, haga palanca con
cuidado en el borde interno superior de la
luz antiniebla para soltar los cierres.
2. Desconecte el conector eléctrico empu-
jando el mecanismo de bloqueo.
3. Extraiga el portalámparas girándolo hacia
la izquierda y extrayéndolo de la bombilla.
4. Tire de la bombilla para retirarla del
portalámparas.
5. Sustituya la bombilla y vuelva a instalar el
portalámparas girándolo hacia la derecha.
6. Vuelva a conectar el conector eléctrico.
7. Vuelva a instalar la bombilla encajando
las pestañas de bloqueo en los bordes
izquierdo y derecho de la luz antiniebla.NOTA:
Le recomendamos consultar a un concesio-
nario autorizado.
Luces de marcha atrás
1. Abra el portón trasero.
2. Con ayuda de una herramienta adecuada,
extraiga el panel de acceso para las luces
laterales de la carrocerÃa y extraiga la
cubierta de acceso del portón trasero para
las luces del portón trasero.
3. Desconecte el conector eléctrico presio-
nando el desenganche.
4. Extraiga la bombilla y sustitúyala asegu-
rándose de que quede correctamente
bloqueada.
5. Vuelva a conectar el conector eléctrico.
6. Vuelva a instalar los paneles de acceso
asegurándose de que quedan correcta-
mente bloqueados.
7. Por último, cierre el portón trasero.
Tercera luz de freno
La CHMSL es de tipo LED. Para su sustitu-
ción, consulte a su concesionario autorizado.Luces de la placa de matrÃcula
La luz de la placa de matrÃcula es de tipo
LED. Para su sustitución, consulte a su con-
cesionario autorizado.
FUSIBLES
ADVERTENCIA
• Al cambiar un fusible fundido, use siem-
pre un fusible de repuesto adecuado,
con el mismo amperaje que el original.
Nunca sustituya un fusible por otro de
mayor amperaje. Nunca sustituya un fu-
sible fundido con hilos metálicos ni
cualquier otro material. No coloque nin-
gún fusible dentro de la cavidad de un
disyuntor de circuito o viceversa. Si no
se usan fusibles correctos, podrÃan pro-
ducirse lesiones personales graves, in-
cendios o daños a la propiedad.
• Antes de cambiar un fusible, compruebe
que el encendido está apagado y que el
resto de funciones están apagadas o
desconectadas.
EN CASO DE EMERGENCIA
224
Page 227 of 410

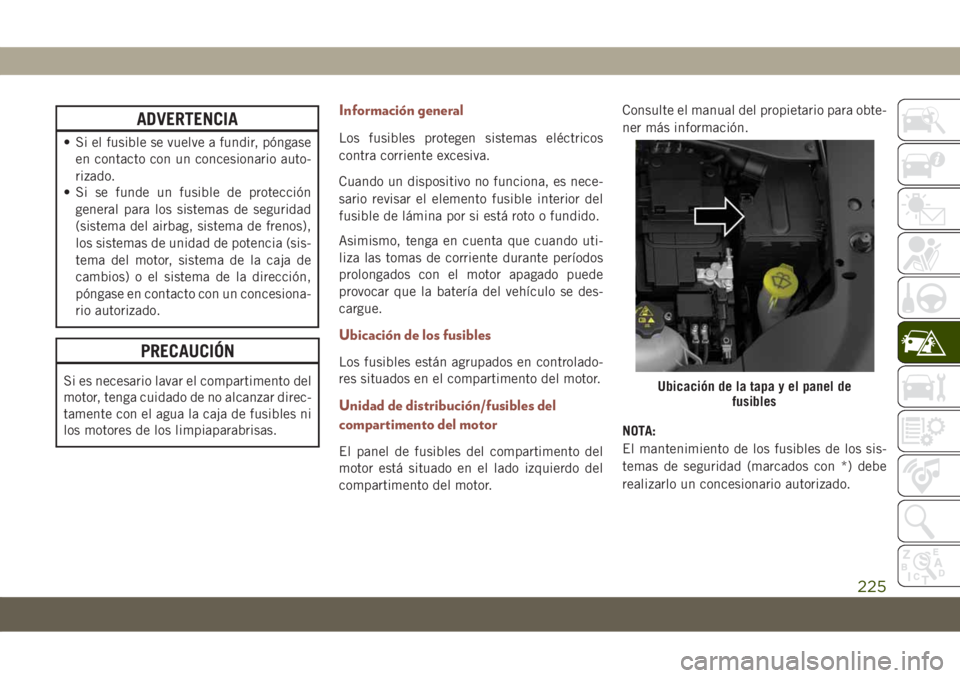

ADVERTENCIA
• Si el fusible se vuelve a fundir, póngase
en contacto con un concesionario auto-
rizado.
• Si se funde un fusible de protección
general para los sistemas de seguridad
(sistema del airbag, sistema de frenos),
los sistemas de unidad de potencia (sis-
tema del motor, sistema de la caja de
cambios) o el sistema de la dirección,
póngase en contacto con un concesiona-
rio autorizado.
PRECAUCIÓN
Si es necesario lavar el compartimento del
motor, tenga cuidado de no alcanzar direc-
tamente con el agua la caja de fusibles ni
los motores de los limpiaparabrisas.
Información general
Los fusibles protegen sistemas eléctricos
contra corriente excesiva.
Cuando un dispositivo no funciona, es nece-
sario revisar el elemento fusible interior del
fusible de lámina por si está roto o fundido.
Asimismo, tenga en cuenta que cuando uti-
liza las tomas de corriente durante perÃodos
prolongados con el motor apagado puede
provocar que la baterÃa del vehÃculo se des-
cargue.
Ubicación de los fusibles
Los fusibles están agrupados en controlado-
res situados en el compartimento del motor.
Unidad de distribución/fusibles del
compartimento del motor
El panel de fusibles del compartimento del
motor está situado en el lado izquierdo del
compartimento del motor.Consulte el manual del propietario para obte-
ner más información.
NOTA:
El mantenimiento de los fusibles de los sis-
temas de seguridad (marcados con *) debe
realizarlo un concesionario autorizado.
Ubicación de la tapa y el panel de
fusibles
225
Page 228 of 410

Cavidad Maxifusible Fusible de cartucho Minifusible Descripción
F01 70 A marrón – – Ordenador de módulo de carrocerÃa
(*)
F02 70 A marrón – – Ordenador de módulo de carrocerÃa, unidades
de distribución traseras
(*)
F03 – 30 A rosa con luces HID
20 A azul sin luces HID– Ordenador de alimentación de carrocerÃa, luces
HID
(*)
F04 – 40 A marrón – Módulo electrónico de control de freno
(*)
F05 – 40 A marrón – Calefactor PTC
(*)
F06 40 A naranja – –Relé de motor de arranque
(*)
F07 40 A naranja – –Unidad de distribución trasera para uso en
arrastre de remolque
(*)
F08 – 30 A rosa –Alimentación de TCM, AGSM, control de direc-
ción
(*)
F09 – – 7,5 A marrónECM, TCM, control del ventilador del radiador
(*)
F10 – – 20 A amarillo Claxon
EN CASO DE EMERGENCIA
226
Page 229 of 410

Cavidad Maxifusible Fusible de cartucho Minifusible Descripción
F11 – – 20 A amarillo: motores de
gasolina y diésel 1.4L
25 A transparente: motores
2.4L/UREAECM/PCM/UREA, inyectores de combustible
(*)
F14 – – 7,5 A marrón Calefactor de cárter del cigüeñal diésel
(*)
F15 40 A naranja – – Bomba de módulo de control de freno
(*)
F16 – – 10 A rojo Potencia de módulo de control del motor, caja
de cambios automática
(*)
F17 – – 10 A rojo Cargas secundarias del motor
(*)
F18 – – 20 A amarillo Salida de carga trasera de 12 V, alimentación
de encendido
F19 – – 7,5 A marrón Compresor del aire acondicionado
F20 – – 20 A amarillo Encendedor de cigarrillos
F21 – – 20 A amarillo Bomba de combustible
(*)
F22 – – 20 A amarillo: motor de ga-
solina
15 A azul: motor diéselGas - Bobina de encendido/Inyector de com-
bustible diésel - Componentes de diésel
(*)
F23 – – 30 A verde RetÃcula calefactora de ventanilla
F24 – – 15 A azul Alimentación de unidad electrónica, caja de
cambios automática
(*)
227
Page 230 of 410

Cavidad Maxifusible Fusible de cartucho Minifusible Descripción
F30 – – 20 A amarillo (seleccionable
por el cliente, se desplaza
desde F18)Salida de carga trasera de 12 V, alimentación
de baterÃa constante
F81 60 A azul – – Módulo de bujÃas incandescentes, alimenta-
ción de la baterÃa de DDCT SDU
(*)
F82 – 40 A verde – Calefactor de filtro de combustible diésel
(*)
F83 – 40 A verde – Ventilador del HVAC
F84 – – 30 A verde Alimentación eléctrica de tracción total
(*)
F87 – – 5 A marrón Selector de marchas, caja de cambios automá-
tica
(*)
F88 – – 7,5 A marrón Espejos exteriores térmicos
F89 – – 30 A verde Luneta trasera térmica
F90 – – 5 A marrón Sensor IBS (estado de carga de la baterÃa)
(*)
Fxx – – 10 A rojo Relé de control de baterÃa doble con trans.
DISTINTA DE DDCT
(*)
7,5 A marrón Relé de control de baterÃa doble con trans.
DDCT
(*)
EN CASO DE EMERGENCIA
228
