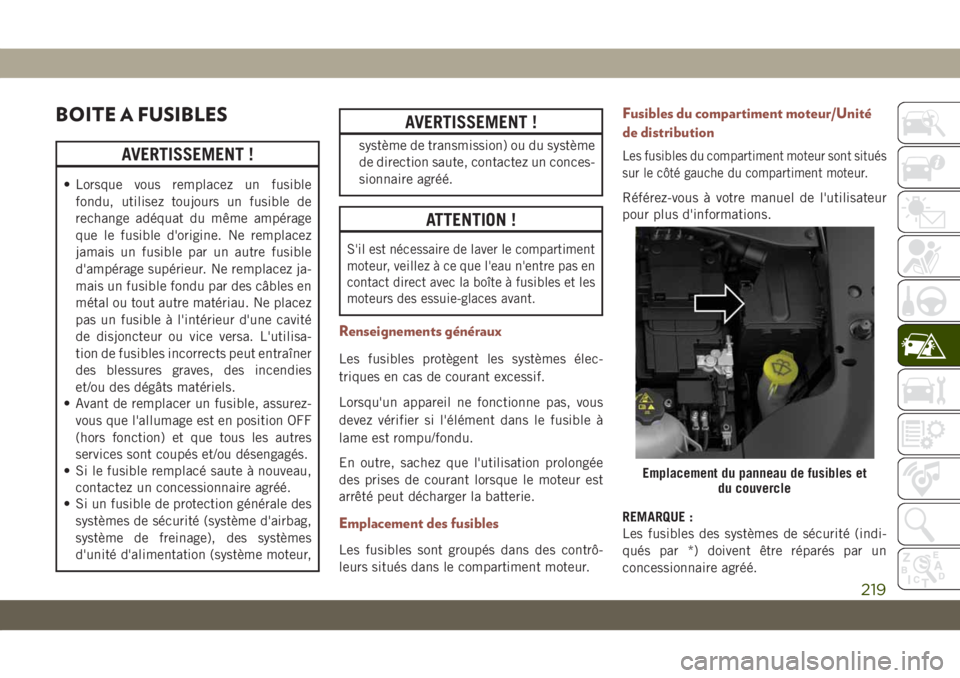

BOITE A FUSIBLES
AVERTISSEMENT !
• Lorsque vous remplacez un fusible
fondu, utilisez toujours un fusible de
rechange adéquat du même ampérage
que le fusible d'origine. Ne remplacez
jamais un fusible par un autre fusible
d'ampérage supérieur. Ne remplacez ja-
mais un fusible fondu par des câbles en
métal ou tout autre matériau. Ne placez
pas un fusible à l'intérieur d'une cavité
de disjoncteur ou vice versa. L'utilisa-
tion de fusibles incorrects peut entraîner
des blessures graves, des incendies
et/ou des dégâts matériels.
• Avant de remplacer un fusible, assurez-
vous que l'allumage est en position OFF
(hors fonction) et que tous les autres
services sont coupés et/ou désengagés.
• Si le fusible remplacé saute à nouveau,
contactez un concessionnaire agréé.
• Si un fusible de protection générale des
systèmes de sécurité (système d'airbag,
système de freinage), des systèmes
d'unité d'alimentation (système moteur,
AVERTISSEMENT !
système de transmission) ou du système
de direction saute, contactez un conces-
sionnaire agréé.
ATTENTION !
S'il est nécessaire de laver le compartiment
moteur, veillez à ce que l'eau n'entre pas en
contact direct avec la boîte à fusibles et les
moteurs des essuie-glaces avant.
Renseignements généraux
Les fusibles protègent les systèmes élec-
triques en cas de courant excessif.
Lorsqu'un appareil ne fonctionne pas, vous
devez vérifier si l'élément dans le fusible à
lame est rompu/fondu.
En outre, sachez que l'utilisation prolongée
des prises de courant lorsque le moteur est
arrêté peut décharger la batterie.
Emplacement des fusibles
Les fusibles sont groupés dans des contrô-
leurs situés dans le compartiment moteur.
Fusibles du compartiment moteur/Unité
de distribution
Les fusibles du compartiment moteur sont situés
sur le côté gauche du compartiment moteur.
Référez-vous à votre manuel de l'utilisateur
pour plus d'informations.
REMARQUE :
Les fusibles des systèmes de sécurité (indi-
qués par *) doivent être réparés par un
concessionnaire agréé.
Emplacement du panneau de fusibles et
du couvercle
219

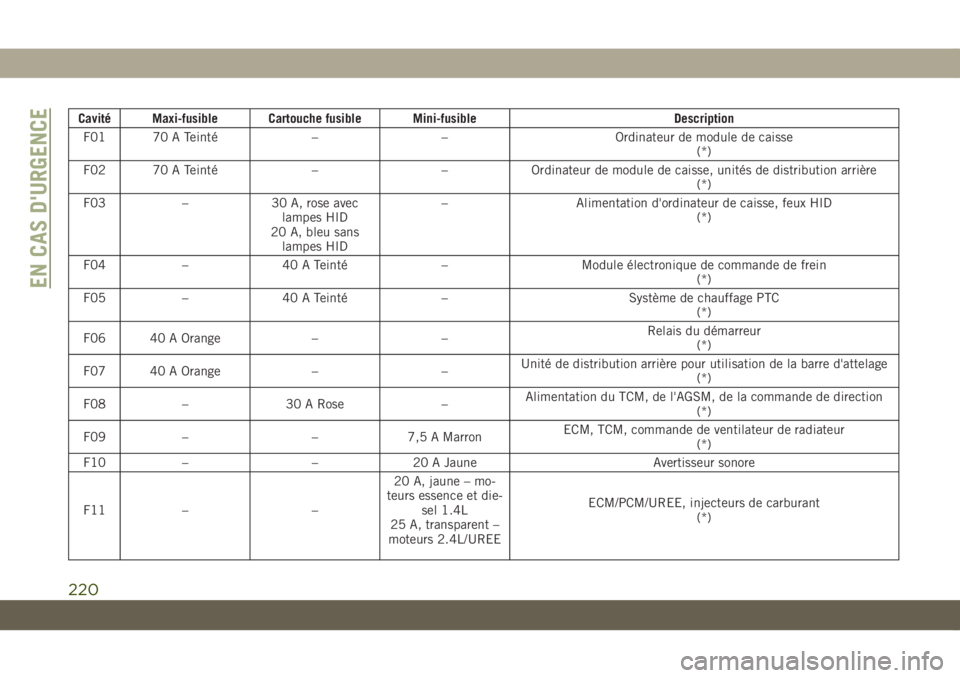

Cavité Maxi-fusible Cartouche fusible Mini-fusible Description
F01 70 A Teinté – – Ordinateur de module de caisse
(*)
F02 70 A Teinté – – Ordinateur de module de caisse, unités de distribution arrière
(*)
F03 – 30 A, rose avec
lampes HID
20 A, bleu sans
lampes HID– Alimentation d'ordinateur de caisse, feux HID
(*)
F04 – 40 A Teinté – Module électronique de commande de frein
(*)
F05 – 40 A Teinté – Système de chauffage PTC
(*)
F06 40 A Orange – –Relais du démarreur
(*)
F07 40 A Orange – –Unité de distribution arrière pour utilisation de la barre d'attelage
(*)
F08 – 30 A Rose –Alimentation du TCM, de l'AGSM, de la commande de direction
(*)
F09 – – 7,5 A MarronECM, TCM, commande de ventilateur de radiateur
(*)
F10 – – 20 A Jaune Avertisseur sonore
F11 – –20 A, jaune – mo-
teurs essence et die-
sel 1.4L
25 A, transparent –
moteurs 2.4L/UREEECM/PCM/UREE, injecteurs de carburant
(*)
EN CAS D'URGENCE
220

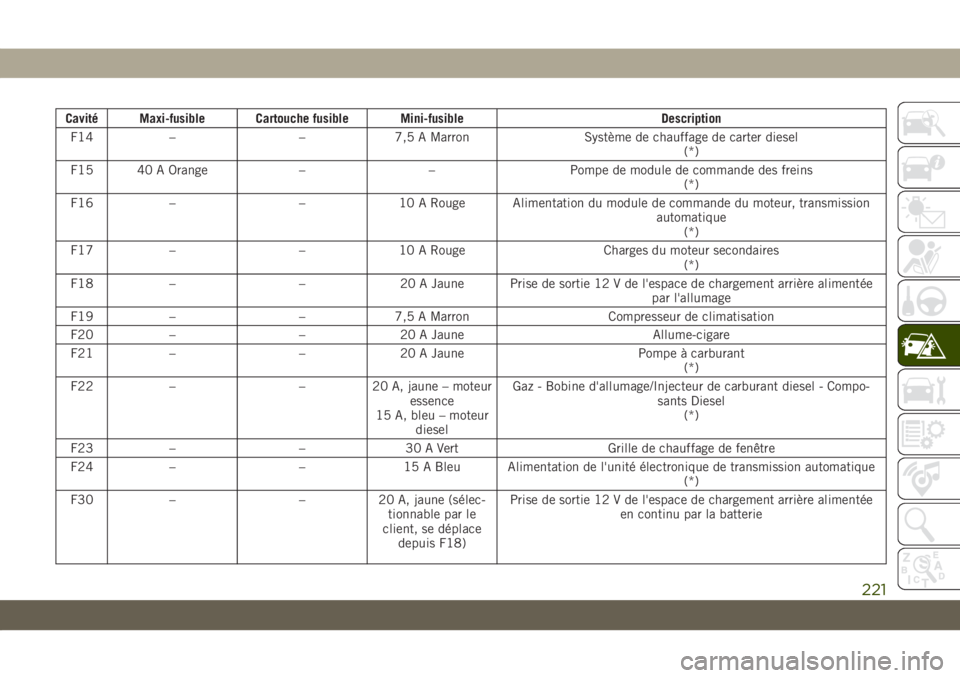

Cavité Maxi-fusible Cartouche fusible Mini-fusible Description
F14 – – 7,5 A Marron Système de chauffage de carter diesel
(*)
F15 40 A Orange – – Pompe de module de commande des freins
(*)
F16 – – 10 A Rouge Alimentation du module de commande du moteur, transmission
automatique
(*)
F17 – – 10 A Rouge Charges du moteur secondaires
(*)
F18 – – 20 A Jaune Prise de sortie 12 V de l'espace de chargement arrière alimentée
par l'allumage
F19 – – 7,5 A Marron Compresseur de climatisation
F20 – – 20 A Jaune Allume-cigare
F21 – – 20 A Jaune Pompe à carburant
(*)
F22 – – 20 A, jaune – moteur
essence
15 A, bleu – moteur
dieselGaz - Bobine d'allumage/Injecteur de carburant diesel - Compo-
sants Diesel
(*)
F23 – – 30 A Vert Grille de chauffage de fenêtre
F24 – – 15 A Bleu Alimentation de l'unité électronique de transmission automatique
(*)
F30 – – 20 A, jaune (sélec-
tionnable par le
client, se déplace
depuis F18)Prise de sortie 12 V de l'espace de chargement arrière alimentée
en continu par la batterie
221

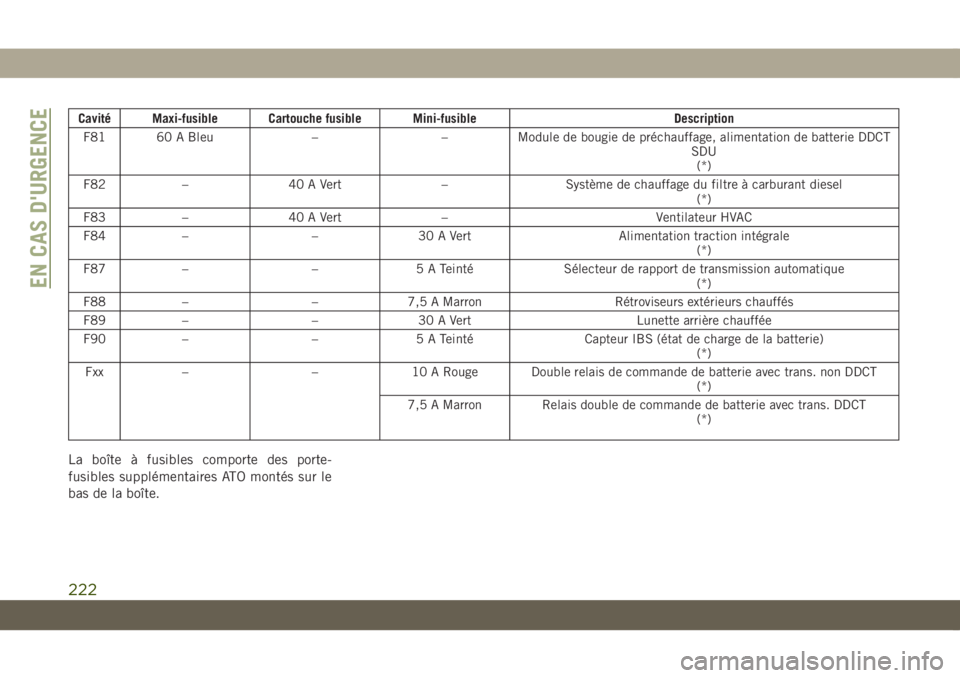

Cavité Maxi-fusible Cartouche fusible Mini-fusible Description
F81 60 A Bleu – – Module de bougie de préchauffage, alimentation de batterie DDCT
SDU
(*)
F82 – 40 A Vert – Système de chauffage du filtre à carburant diesel
(*)
F83 – 40 A Vert – Ventilateur HVAC
F84 – – 30 A Vert Alimentation traction intégrale
(*)
F87 – – 5 A Teinté Sélecteur de rapport de transmission automatique
(*)
F88 – – 7,5 A Marron Rétroviseurs extérieurs chauffés
F89 – – 30 A Vert Lunette arrière chauffée
F90 – – 5 A Teinté Capteur IBS (état de charge de la batterie)
(*)
Fxx – – 10 A Rouge Double relais de commande de batterie avec trans. non DDCT
(*)
7,5 A Marron Relais double de commande de batterie avec trans. DDCT
(*)
La boîte à fusibles comporte des porte-
fusibles supplémentaires ATO montés sur le
bas de la boîte.
EN CAS D'URGENCE
222

Cavité Fusible ATO / UNIVAL Description
F1 5 A, beige Module de commande de transmission (4x4/AWD)
(*)
F2 10 A Rouge ECM – Démarrer Diagnostic Sense
(*)
F3 2 A gris Module de commande de direction
(*)

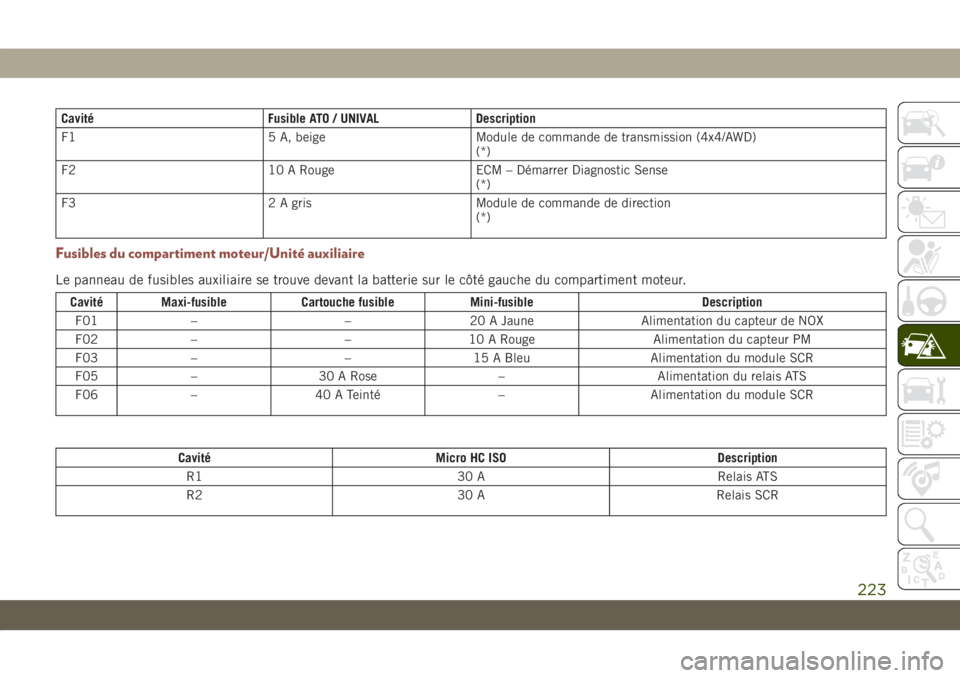

Fusibles du compartiment moteur/Unité auxiliaire
Le panneau de fusibles auxiliaire se trouve devant la batterie sur le côté gauche du compartiment moteur.
Cavité Maxi-fusible Cartouche fusible Mini-fusible Description
F01 – – 20 A Jaune Alimentation du capteur de NOX
F02 – – 10 A Rouge Alimentation du capteur PM
F03 – – 15 A Bleu Alimentation du module SCR
F05 – 30 A Rose – Alimentation du relais ATS
F06 – 40 A Teinté – Alimentation du module SCR
Cavité Micro HC ISO Description
R1 30 A Relais ATS
R2 30 A Relais SCR
223

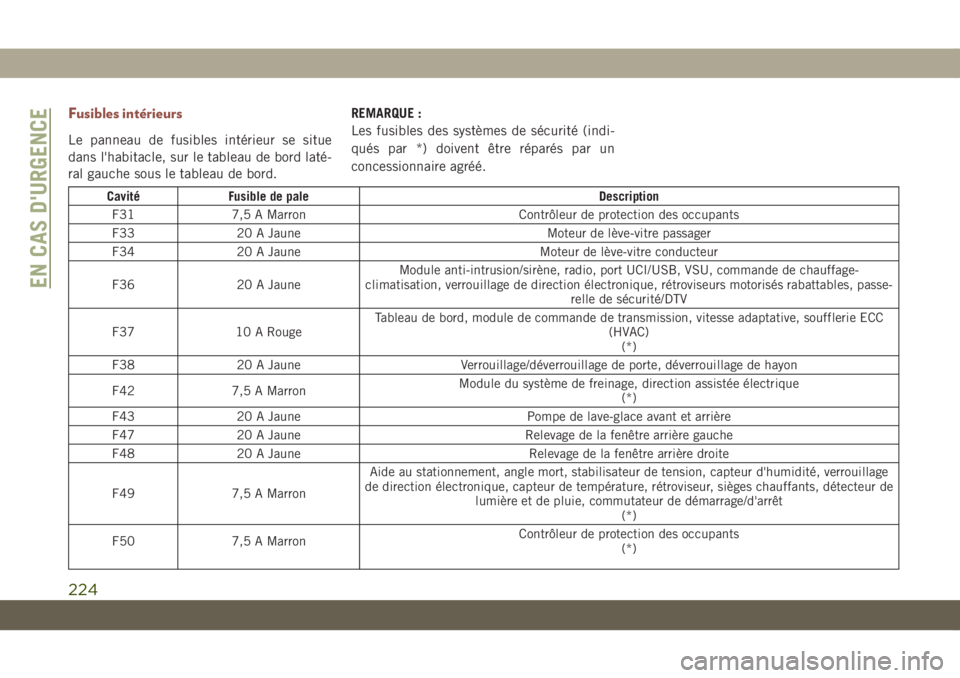

Fusibles intérieurs
Le panneau de fusibles intérieur se situe
dans l'habitacle, sur le tableau de bord laté-
ral gauche sous le tableau de bord.REMARQUE :
Les fusibles des systèmes de sécurité (indi-
qués par *) doivent être réparés par un
concessionnaire agréé.
Cavité Fusible de pale Description
F31 7,5 A Marron Contrôleur de protection des occupants
F33 20 A Jaune Moteur de lève-vitre passager
F34 20 A Jaune Moteur de lève-vitre conducteur
F36 20 A JauneModule anti-intrusion/sirène, radio, port UCI/USB, VSU, commande de chauffage-
climatisation, verrouillage de direction électronique, rétroviseurs motorisés rabattables, passe-
relle de sécurité/DTV
F37 10 A RougeTableau de bord, module de commande de transmission, vitesse adaptative, soufflerie ECC
(HVAC)
(*)
F38 20 A Jaune Verrouillage/déverrouillage de porte, déverrouillage de hayon
F42 7,5 A MarronModule du système de freinage, direction assistée électrique
(*)
F43 20 A Jaune Pompe de lave-glace avant et arrière
F47 20 A Jaune Relevage de la fenêtre arrière gauche
F48 20 A Jaune Relevage de la fenêtre arrière droite
F49 7,5 A MarronAide au stationnement, angle mort, stabilisateur de tension, capteur d'humidité, verrouillage
de direction électronique, capteur de température, rétroviseur, sièges chauffants, détecteur de
lumière et de pluie, commutateur de démarrage/d'arrêt
(*)
F50 7,5 A MarronContrôleur de protection des occupants
(*)
EN CAS D'URGENCE
224

Cavité Fusible de pale Description
F51 7,5 A MarronCommande de chauffage-climatisation électronique, classification des occupants, caméra de
vision arrière, commande de chauffage-climatisation, réglage du faisceau des projecteurs, Ter-
rain Select, lunette arrière chauffée, barre d'attelage, avertissement haptique de sortie de voie
(*)
F53 7,5 A MarronModule de nœud d'allumage sans clé, frein de stationnement électrique, concentrateur RF,

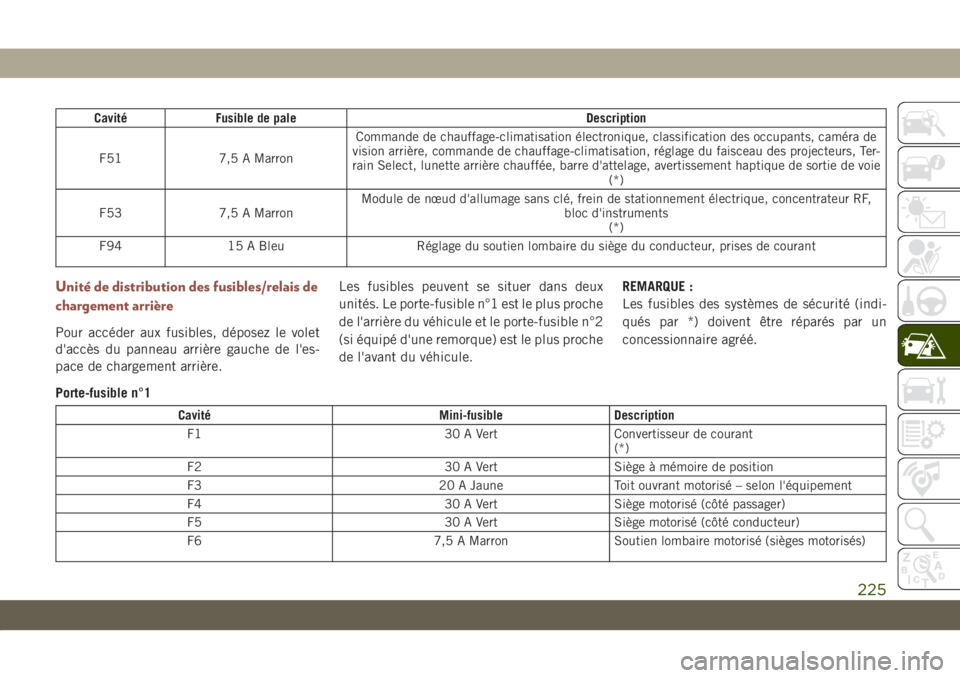

bloc d'instruments
(*)
F94 15 A Bleu Réglage du soutien lombaire du siège du conducteur, prises de courant
Unité de distribution des fusibles/relais de
chargement arrière
Pour accéder aux fusibles, déposez le volet
d'accès du panneau arrière gauche de l'es-
pace de chargement arrière.Les fusibles peuvent se situer dans deux
unités. Le porte-fusible n°1 est le plus proche
de l'arrière du véhicule et le porte-fusible n°2
(si équipé d'une remorque) est le plus proche
de l'avant du véhicule.REMARQUE :
Les fusibles des systèmes de sécurité (indi-
qués par *) doivent être réparés par un
concessionnaire agréé.
Porte-fusible n°1
Cavité Mini-fusible Description
F1 30 A Vert Convertisseur de courant
(*)
F2 30 A Vert Siège à mémoire de position
F3 20 A Jaune Toit ouvrant motorisé – selon l'équipement
F4 30 A Vert Siège motorisé (côté passager)
F5 30 A Vert Siège motorisé (côté conducteur)
F6 7,5 A Marron Soutien lombaire motorisé (sièges motorisés)
225

Cavité Mini-fusible Description
F7 15 A Bleu Volant chauffant/Sièges ventilés
F8 20 A Jaune Heated Seats (Sièges chauffants)

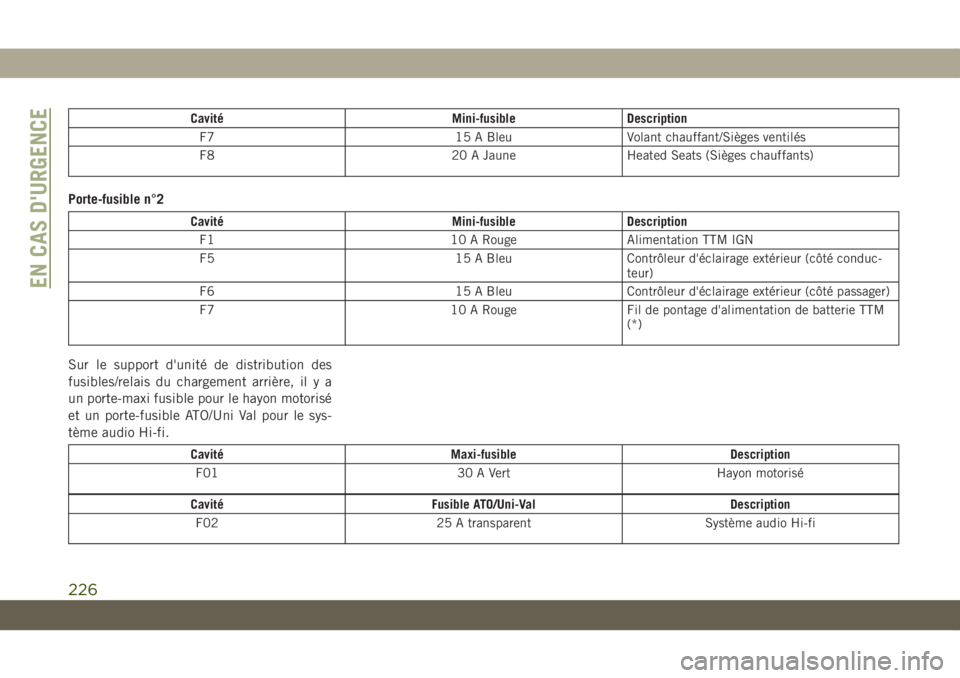

Porte-fusible n°2
Cavité Mini-fusible Description
F1 10 A Rouge Alimentation TTM IGN
F5 15 A Bleu Contrôleur d'éclairage extérieur (côté conduc-
teur)
F6 15 A Bleu Contrôleur d'éclairage extérieur (côté passager)
F7 10 A Rouge Fil de pontage d'alimentation de batterie TTM
(*)
Sur le support d'unité de distribution des
fusibles/relais du chargement arrière, il y a
un porte-maxi fusible pour le hayon motorisé
et un porte-fusible ATO/Uni Val pour le sys-
tème audio Hi-fi.
Cavité Maxi-fusible Description
F01 30 A Vert Hayon motorisé
Cavité Fusible ATO/Uni-Val Description
F02 25 A transparent Système audio Hi-fi
EN CAS D'URGENCE
226

MISE SUR CRIC ET
CHANGEMENT DE ROUE
AVERTISSEMENT !
• Ne tentez pas de changer une roue au
bord de la route du côté de la circula-
tion. Ecartez-vous suffisamment de la
route pour éviter d'être heurté par
d'autres véhicules lorsque vous installez
le cric en vue d'un changement de roue.
• Il est dangereux de se tenir sous un
véhicule soutenu par un cric. Le véhi-
cule peut glisser hors du cric et vous
tomber dessous. Vous pourriez être
écrasé. Ne placez jamais aucune partie
de votre corps sous un véhicule soutenu
par un cric. Si vous devez accéder au-
dessous du véhicule, conduisez-le dans
un centre de services où il peut être
placé sur un élévateur.
AVERTISSEMENT !
• Ne faites jamais démarrer ou tourner le
moteur d'un véhicule mis sur cric.
• Le cric est conçu uniquement pour servir
à changer les roues. N'utilisez pas le cric
pour soulever le véhicule en vue d'une
réparation. Le véhicule ne devrait être
mis sur cric que sur une surface ferme.
Evitez les endroits verglacés ou glis-
sants.

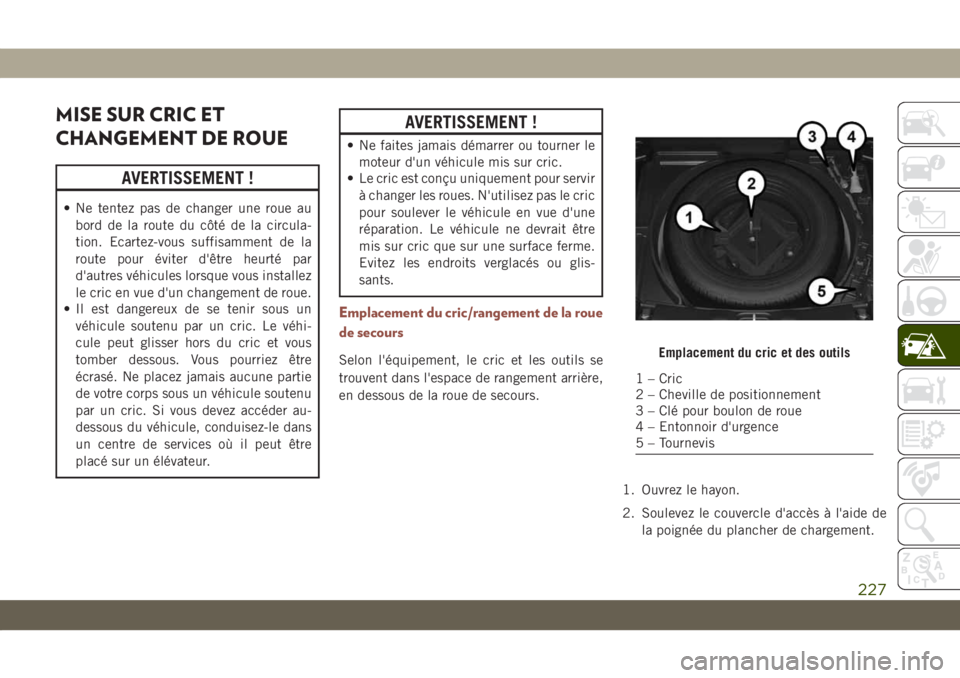

Emplacement du cric/rangement de la roue
de secours
Selon l'équipement, le cric et les outils se
trouvent dans l'espace de rangement arrière,
en dessous de la roue de secours.
1. Ouvrez le hayon.
2. Soulevez le couvercle d'accès à l'aide de

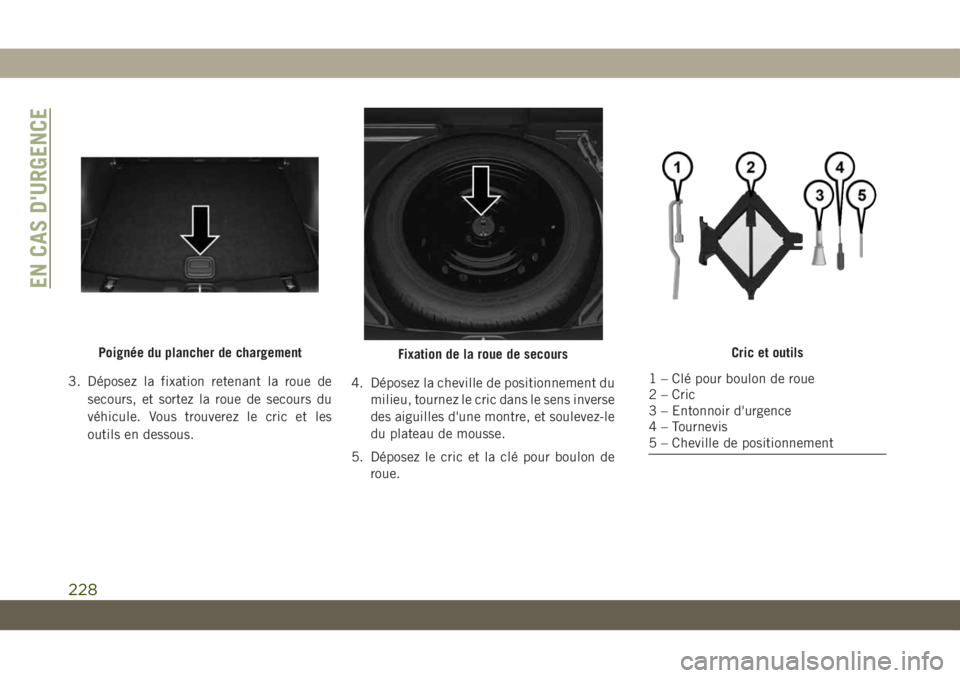

la poignée du plancher de chargement.Emplacement du cric et des outils
1 – Cric
2 – Cheville de positionnement
3 – Clé pour boulon de roue
4 – Entonnoir d'urgence
5 – Tournevis
227

3. Déposez la fixation retenant la roue de
secours, et sortez la roue de secours du
véhicule. Vous trouverez le cric et les
outils en dessous.4. Déposez la cheville de positionnement du
milieu, tournez le cric dans le sens inverse
des aiguilles d'une montre, et soulevez-le
du plateau de mousse.
5. Déposez le cric et la clé pour boulon de
roue.
Poignée du plancher de chargementFixation de la roue de secoursCric et outils
1 – Clé pour boulon de roue
2 – Cric
3 – Entonnoir d'urgence
4 – Tournevis
5 – Cheville de positionnement
EN CAS D'URGENCE
