JEEP COMPASS 2019 Notice d'entretien (in French)

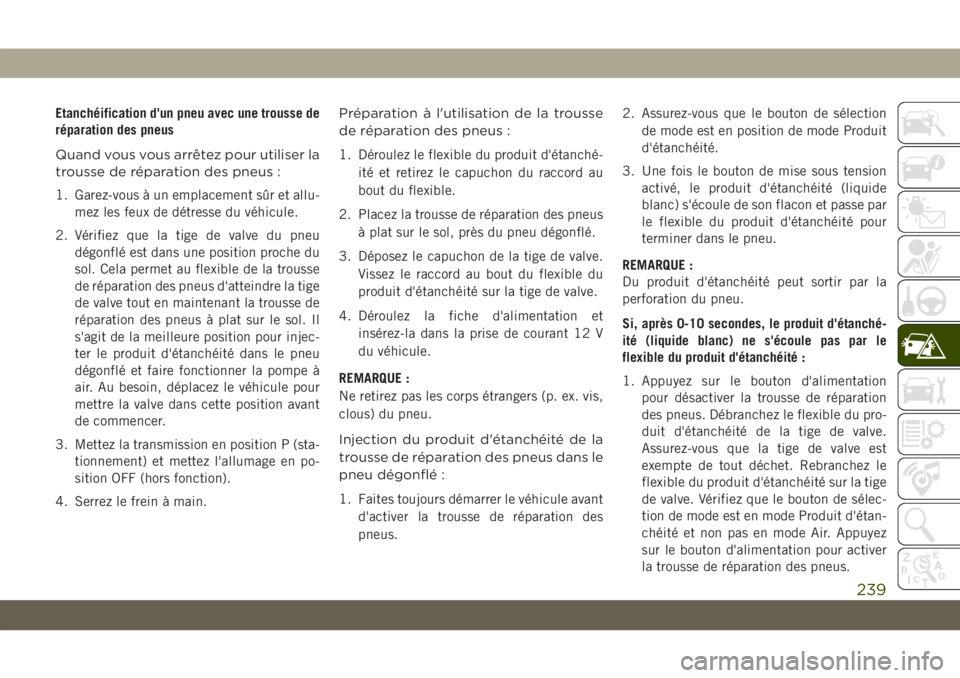

Etanchéification d'un pneu avec une trousse de
réparation des pneus
Quand vous vous arrêtez pour utiliser la
trousse de réparation des pneus :
1. Garez-vous à un emplacement sûr et allu-
mez les feux de détresse du véhicule.
2. Vérifiez que la tige de valve du pneu
dégonflé est dans une position proche du
sol. Cela permet au flexible de la trousse
de réparation des pneus d'atteindre la tige
de valve tout en maintenant la trousse de
réparation des pneus à plat sur le sol. Il
s'agit de la meilleure position pour injec-
ter le produit d'étanchéité dans le pneu
dégonflé et faire fonctionner la pompe à
air. Au besoin, déplacez le véhicule pour
mettre la valve dans cette position avant
de commencer.
3. Mettez la transmission en position P (sta-
tionnement) et mettez l'allumage en po-
sition OFF (hors fonction).
4. Serrez le frein à main.Préparation à l'utilisation de la trousse
de réparation des pneus :
1. Déroulez le flexible du produit d'étanché-
ité et retirez le capuchon du raccord au
bout du flexible.
2. Placez la trousse de réparation des pneus
à plat sur le sol, près du pneu dégonflé.
3. Déposez le capuchon de la tige de valve.
Vissez le raccord au bout du flexible du
produit d'étanchéité sur la tige de valve.
4. Déroulez la fiche d'alimentation et
insérez-la dans la prise de courant 12 V
du véhicule.
REMARQUE :
Ne retirez pas les corps étrangers (p. ex. vis,
clous) du pneu.
Injection du produit d'étanchéité de la
trousse de réparation des pneus dans le
pneu dégonflé :
1. Faites toujours démarrer le véhicule avant
d'activer la trousse de réparation des
pneus.2. Assurez-vous que le bouton de sélection
de mode est en position de mode Produit
d'étanchéité.
3. Une fois le bouton de mise sous tension
activé, le produit d'étanchéité (liquide
blanc) s'écoule de son flacon et passe par
le flexible du produit d'étanchéité pour
terminer dans le pneu.
REMARQUE :
Du produit d'étanchéité peut sortir par la
perforation du pneu.
Si, après 0-10 secondes, le produit d'étanché-
ité (liquide blanc) ne s'écoule pas par le
flexible du produit d'étanchéité :
1. Appuyez sur le bouton d'alimentation
pour désactiver la trousse de réparation
des pneus. Débranchez le flexible du pro-
duit d'étanchéité de la tige de valve.
Assurez-vous que la tige de valve est
exempte de tout déchet. Rebranchez le
flexible du produit d'étanchéité sur la tige
de valve. Vérifiez que le bouton de sélec-
tion de mode est en mode Produit d'étan-
chéité et non pas en mode Air. Appuyez
sur le bouton d'alimentation pour activer
la trousse de réparation des pneus.
239

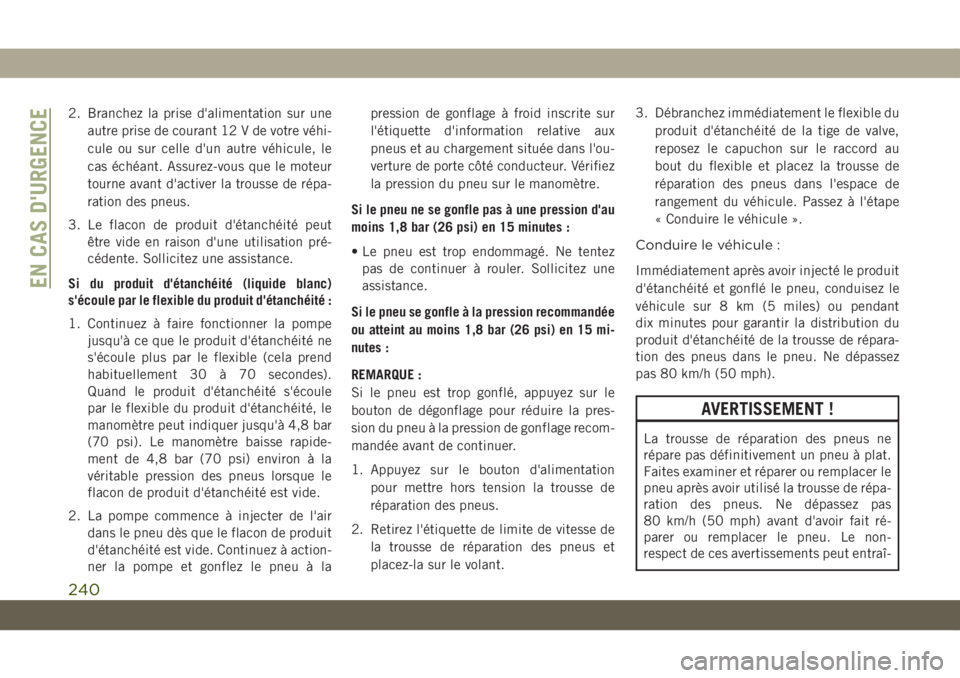

2. Branchez la prise d'alimentation sur une
autre prise de courant 12 V de votre véhi-
cule ou sur celle d'un autre véhicule, le
cas échéant. Assurez-vous que le moteur
tourne avant d'activer la trousse de répa-
ration des pneus.
3. Le flacon de produit d'étanchéité peut
être vide en raison d'une utilisation pré-
cédente. Sollicitez une assistance.
Si du produit d'étanchéité (liquide blanc)
s'écoule par le flexible du produit d'étanchéité :
1. Continuez à faire fonctionner la pompe
jusqu'à ce que le produit d'étanchéité ne
s'écoule plus par le flexible (cela prend
habituellement 30 à 70 secondes).
Quand le produit d'étanchéité s'écoule
par le flexible du produit d'étanchéité, le
manomètre peut indiquer jusqu'à 4,8 bar
(70 psi). Le manomètre baisse rapide-
ment de 4,8 bar (70 psi) environ à la
véritable pression des pneus lorsque le
flacon de produit d'étanchéité est vide.
2. La pompe commence à injecter de l'air
dans le pneu dès que le flacon de produit
d'étanchéité est vide. Continuez à action-
ner la pompe et gonflez le pneu à lapression de gonflage à froid inscrite sur
l'étiquette d'information relative aux
pneus et au chargement située dans l'ou-
verture de porte côté conducteur. Vérifiez
la pression du pneu sur le manomètre.
Si le pneu ne se gonfle pas à une pression d'au
moins 1,8 bar (26 psi) en 15 minutes :
• Le pneu est trop endommagé. Ne tentez
pas de continuer à rouler. Sollicitez une
assistance.
Si le pneu se gonfle à la pression recommandée
ou atteint au moins 1,8 bar (26 psi) en 15 mi-
nutes :
REMARQUE :
Si le pneu est trop gonflé, appuyez sur le
bouton de dégonflage pour réduire la pres-
sion du pneu à la pression de gonflage recom-
mandée avant de continuer.
1. Appuyez sur le bouton d'alimentation
pour mettre hors tension la trousse de
réparation des pneus.
2. Retirez l'étiquette de limite de vitesse de
la trousse de réparation des pneus et
placez-la sur le volant.3. Débranchez immédiatement le flexible du
produit d'étanchéité de la tige de valve,
reposez le capuchon sur le raccord au
bout du flexible et placez la trousse de
réparation des pneus dans l'espace de
rangement du véhicule. Passez à l'étape
« Conduire le véhicule ».
Conduire le véhicule :
Immédiatement après avoir injecté le produit
d'étanchéité et gonflé le pneu, conduisez le
véhicule sur 8 km (5 miles) ou pendant
dix minutes pour garantir la distribution du
produit d'étanchéité de la trousse de répara-
tion des pneus dans le pneu. Ne dépassez
pas 80 km/h (50 mph).
AVERTISSEMENT !
La trousse de réparation des pneus ne
répare pas définitivement un pneu à plat.
Faites examiner et réparer ou remplacer le
pneu après avoir utilisé la trousse de répa-
ration des pneus. Ne dépassez pas
80 km/h (50 mph) avant d'avoir fait ré-
parer ou remplacer le pneu. Le non-
respect de ces avertissements peut entraî-
EN CAS D'URGENCE
240

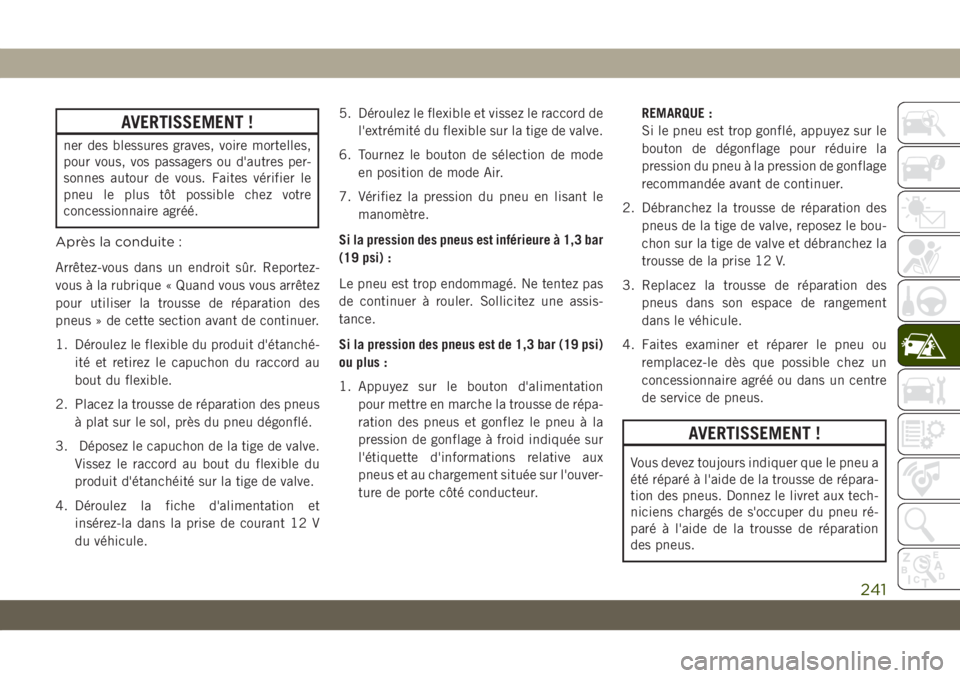

AVERTISSEMENT !
ner des blessures graves, voire mortelles,
pour vous, vos passagers ou d'autres per-
sonnes autour de vous. Faites vérifier le
pneu le plus tôt possible chez votre
concessionnaire agréé.
Après la conduite :
Arrêtez-vous dans un endroit sûr. Reportez-
vous à la rubrique « Quand vous vous arrêtez
pour utiliser la trousse de réparation des
pneus » de cette section avant de continuer.
1. Déroulez le flexible du produit d'étanché-
ité et retirez le capuchon du raccord au
bout du flexible.
2. Placez la trousse de réparation des pneus
à plat sur le sol, près du pneu dégonflé.
3. Déposez le capuchon de la tige de valve.
Vissez le raccord au bout du flexible du
produit d'étanchéité sur la tige de valve.
4. Déroulez la fiche d'alimentation et
insérez-la dans la prise de courant 12 V
du véhicule.5. Déroulez le flexible et vissez le raccord de
l'extrémité du flexible sur la tige de valve.
6. Tournez le bouton de sélection de mode
en position de mode Air.
7. Vérifiez la pression du pneu en lisant le
manomètre.
Si la pression des pneus est inférieure à 1,3 bar
(19 psi) :
Le pneu est trop endommagé. Ne tentez pas
de continuer à rouler. Sollicitez une assis-
tance.
Si la pression des pneus est de 1,3 bar (19 psi)
ou plus :
1. Appuyez sur le bouton d'alimentation
pour mettre en marche la trousse de répa-
ration des pneus et gonflez le pneu à la
pression de gonflage à froid indiquée sur
l'étiquette d'informations relative aux
pneus et au chargement située sur l'ouver-
ture de porte côté conducteur.REMARQUE :
Si le pneu est trop gonflé, appuyez sur le
bouton de dégonflage pour réduire la
pression du pneu à la pression de gonflage
recommandée avant de continuer.
2. Débranchez la trousse de réparation des
pneus de la tige de valve, reposez le bou-
chon sur la tige de valve et débranchez la
trousse de la prise 12 V.
3. Replacez la trousse de réparation des
pneus dans son espace de rangement
dans le véhicule.
4. Faites examiner et réparer le pneu ou
remplacez-le dès que possible chez un
concessionnaire agréé ou dans un centre
de service de pneus.
AVERTISSEMENT !
Vous devez toujours indiquer que le pneu a
été réparé à l'aide de la trousse de répara-
tion des pneus. Donnez le livret aux tech-
niciens chargés de s'occuper du pneu ré-
paré à l'aide de la trousse de réparation
des pneus.
241

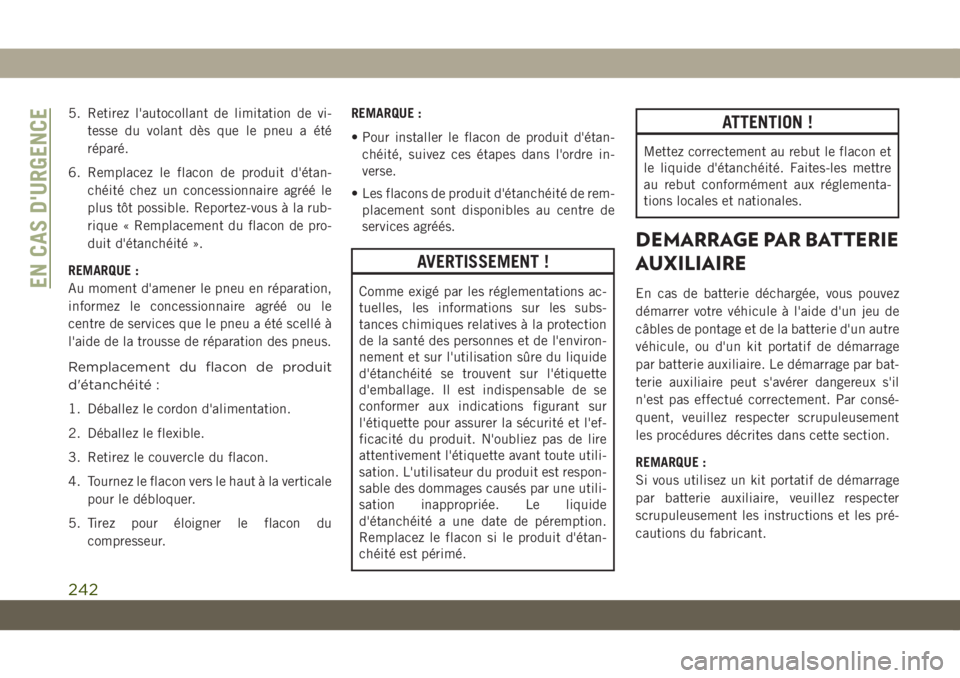

5. Retirez l'autocollant de limitation de vi-
tesse du volant dès que le pneu a été
réparé.
6. Remplacez le flacon de produit d'étan-
chéité chez un concessionnaire agréé le
plus tôt possible. Reportez-vous à la rub-
rique « Remplacement du flacon de pro-
duit d'étanchéité ».
REMARQUE :
Au moment d'amener le pneu en réparation,
informez le concessionnaire agréé ou le
centre de services que le pneu a été scellé à
l'aide de la trousse de réparation des pneus.
Remplacement du flacon de produit
d'étanchéité :
1. Déballez le cordon d'alimentation.
2. Déballez le flexible.
3. Retirez le couvercle du flacon.
4. Tournez le flacon vers le haut à la verticale
pour le débloquer.
5. Tirez pour éloigner le flacon du
compresseur.REMARQUE :
• Pour installer le flacon de produit d'étan-
chéité, suivez ces étapes dans l'ordre in-
verse.
• Les flacons de produit d'étanchéité de rem-
placement sont disponibles au centre de
services agréés.
AVERTISSEMENT !
Comme exigé par les réglementations ac-
tuelles, les informations sur les subs-
tances chimiques relatives à la protection
de la santé des personnes et de l'environ-
nement et sur l'utilisation sûre du liquide
d'étanchéité se trouvent sur l'étiquette
d'emballage. Il est indispensable de se
conformer aux indications figurant sur
l'étiquette pour assurer la sécurité et l'ef-
ficacité du produit. N'oubliez pas de lire
attentivement l'étiquette avant toute utili-
sation. L'utilisateur du produit est respon-
sable des dommages causés par une utili-
sation inappropriée. Le liquide
d'étanchéité a une date de péremption.
Remplacez le flacon si le produit d'étan-
chéité est périmé.
ATTENTION !
Mettez correctement au rebut le flacon et
le liquide d'étanchéité. Faites-les mettre
au rebut conformément aux réglementa-
tions locales et nationales.
DEMARRAGE PAR BATTERIE
AUXILIAIRE
En cas de batterie déchargée, vous pouvez
démarrer votre véhicule à l'aide d'un jeu de
câbles de pontage et de la batterie d'un autre
véhicule, ou d'un kit portatif de démarrage
par batterie auxiliaire. Le démarrage par bat-
terie auxiliaire peut s'avérer dangereux s'il
n'est pas effectué correctement. Par consé-
quent, veuillez respecter scrupuleusement
les procédures décrites dans cette section.
REMARQUE :
Si vous utilisez un kit portatif de démarrage
par batterie auxiliaire, veuillez respecter
scrupuleusement les instructions et les pré-
cautions du fabricant.EN CAS D'URGENCE
242

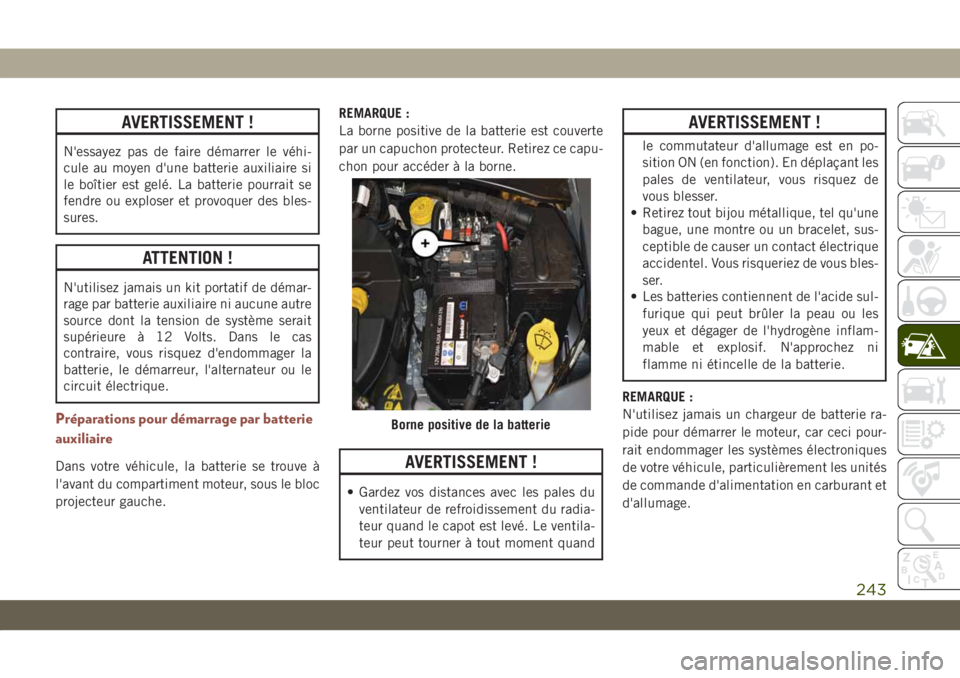

AVERTISSEMENT !
N'essayez pas de faire démarrer le véhi-
cule au moyen d'une batterie auxiliaire si
le boîtier est gelé. La batterie pourrait se
fendre ou exploser et provoquer des bles-
sures.
ATTENTION !
N'utilisez jamais un kit portatif de démar-
rage par batterie auxiliaire ni aucune autre
source dont la tension de système serait
supérieure à 12 Volts. Dans le cas
contraire, vous risquez d'endommager la
batterie, le démarreur, l'alternateur ou le
circuit électrique.
Préparations pour démarrage par batterie
auxiliaire
Dans votre véhicule, la batterie se trouve à
l'avant du compartiment moteur, sous le bloc
projecteur gauche.REMARQUE :
La borne positive de la batterie est couverte
par un capuchon protecteur. Retirez ce capu-
chon pour accéder à la borne.AVERTISSEMENT !
• Gardez vos distances avec les pales du
ventilateur de refroidissement du radia-
teur quand le capot est levé. Le ventila-
teur peut tourner à tout moment quand
AVERTISSEMENT !
le commutateur d'allumage est en po-
sition ON (en fonction). En déplaçant les
pales de ventilateur, vous risquez de
vous blesser.
• Retirez tout bijou métallique, tel qu'une
bague, une montre ou un bracelet, sus-
ceptible de causer un contact électrique
accidentel. Vous risqueriez de vous bles-
ser.
• Les batteries contiennent de l'acide sul-
furique qui peut brûler la peau ou les
yeux et dégager de l'hydrogène inflam-
mable et explosif. N'approchez ni
flamme ni étincelle de la batterie.
REMARQUE :
N'utilisez jamais un chargeur de batterie ra-
pide pour démarrer le moteur, car ceci pour-
rait endommager les systèmes électroniques
de votre véhicule, particulièrement les unités
de commande d'alimentation en carburant et
d'allumage.
Borne positive de la batterie
243

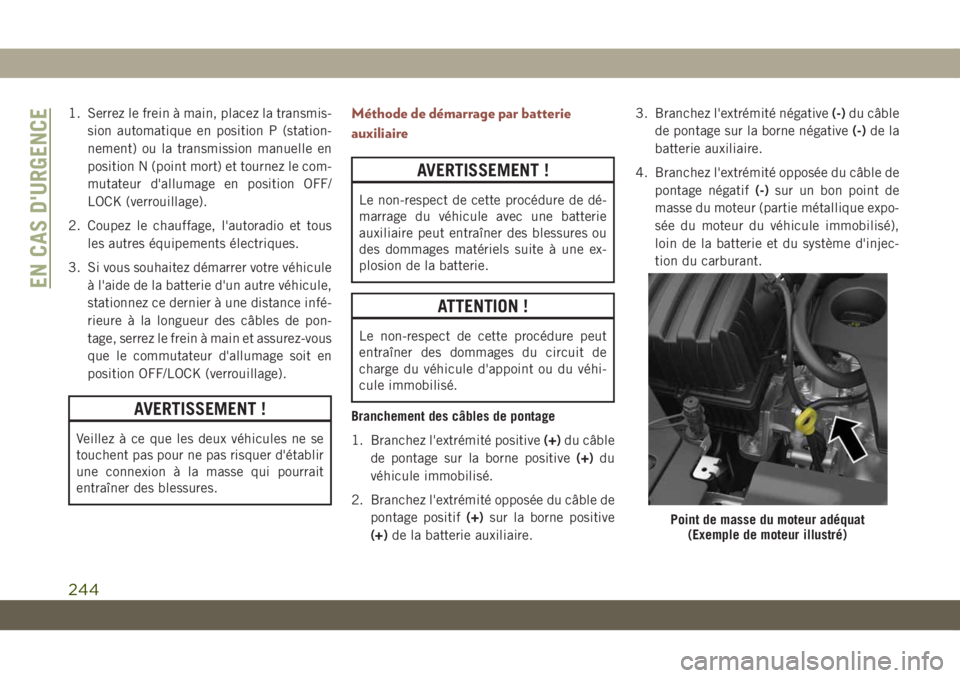

1. Serrez le frein à main, placez la transmis-
sion automatique en position P (station-
nement) ou la transmission manuelle en
position N (point mort) et tournez le com-
mutateur d'allumage en position OFF/
LOCK (verrouillage).
2. Coupez le chauffage, l'autoradio et tous
les autres équipements électriques.
3. Si vous souhaitez démarrer votre véhicule
à l'aide de la batterie d'un autre véhicule,
stationnez ce dernier à une distance infé-
rieure à la longueur des câbles de pon-
tage, serrez le frein à main et assurez-vous
que le commutateur d'allumage soit en
position OFF/LOCK (verrouillage).
AVERTISSEMENT !
Veillez à ce que les deux véhicules ne se
touchent pas pour ne pas risquer d'établir
une connexion à la masse qui pourrait
entraîner des blessures.
Méthode de démarrage par batterie
auxiliaire
AVERTISSEMENT !
Le non-respect de cette procédure de dé-
marrage du véhicule avec une batterie
auxiliaire peut entraîner des blessures ou
des dommages matériels suite à une ex-
plosion de la batterie.
ATTENTION !
Le non-respect de cette procédure peut
entraîner des dommages du circuit de
charge du véhicule d'appoint ou du véhi-
cule immobilisé.
Branchement des câbles de pontage
1. Branchez l'extrémité positive(+)du câble
de pontage sur la borne positive(+)du
véhicule immobilisé.
2. Branchez l'extrémité opposée du câble de
pontage positif(+)sur la borne positive
(+)de la batterie auxiliaire.3. Branchez l'extrémité négative(-)du câble
de pontage sur la borne négative(-)de la
batterie auxiliaire.
4. Branchez l'extrémité opposée du câble de
pontage négatif(-)sur un bon point de
masse du moteur (partie métallique expo-
sée du moteur du véhicule immobilisé),
loin de la batterie et du système d'injec-
tion du carburant.
Point de masse du moteur adéquat
(Exemple de moteur illustré)
EN CAS D'URGENCE
244

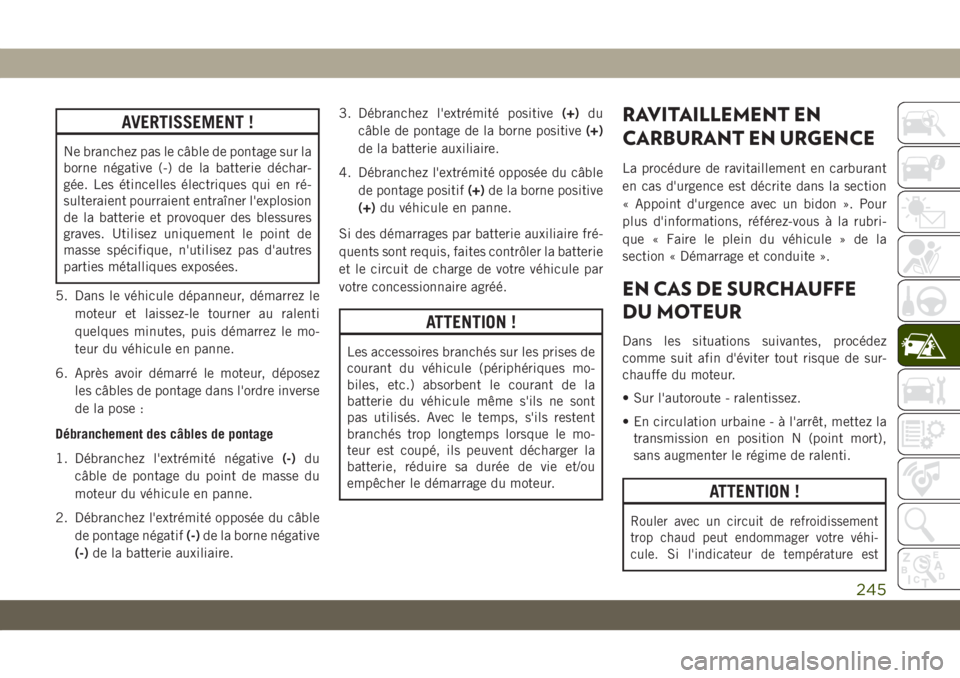

AVERTISSEMENT !
Ne branchez pas le câble de pontage sur la
borne négative (-) de la batterie déchar-
gée. Les étincelles électriques qui en ré-
sulteraient pourraient entraîner l'explosion
de la batterie et provoquer des blessures
graves. Utilisez uniquement le point de
masse spécifique, n'utilisez pas d'autres
parties métalliques exposées.
5. Dans le véhicule dépanneur, démarrez le
moteur et laissez-le tourner au ralenti
quelques minutes, puis démarrez le mo-
teur du véhicule en panne.
6. Après avoir démarré le moteur, déposez
les câbles de pontage dans l'ordre inverse
de la pose :
Débranchement des câbles de pontage
1. Débranchez l'extrémité négative(-)du
câble de pontage du point de masse du
moteur du véhicule en panne.
2. Débranchez l'extrémité opposée du câble
de pontage négatif(-)de la borne négative
(-)de la batterie auxiliaire.3. Débranchez l'extrémité positive(+)du
câble de pontage de la borne positive(+)
de la batterie auxiliaire.
4. Débranchez l'extrémité opposée du câble
de pontage positif(+)de la borne positive
(+)du véhicule en panne.
Si des démarrages par batterie auxiliaire fré-
quents sont requis, faites contrôler la batterie
et le circuit de charge de votre véhicule par
votre concessionnaire agréé.
ATTENTION !
Les accessoires branchés sur les prises de
courant du véhicule (périphériques mo-
biles, etc.) absorbent le courant de la
batterie du véhicule même s'ils ne sont
pas utilisés. Avec le temps, s'ils restent
branchés trop longtemps lorsque le mo-
teur est coupé, ils peuvent décharger la
batterie, réduire sa durée de vie et/ou
empêcher le démarrage du moteur.
RAVITAILLEMENT EN
CARBURANT EN URGENCE
La procédure de ravitaillement en carburant
en cas d'urgence est décrite dans la section
« Appoint d'urgence avec un bidon ». Pour
plus d'informations, référez-vous à la rubri-
que « Faire le plein du véhicule » de la
section « Démarrage et conduite ».
EN CAS DE SURCHAUFFE
DU MOTEUR
Dans les situations suivantes, procédez
comme suit afin d'éviter tout risque de sur-
chauffe du moteur.
• Sur l'autoroute - ralentissez.
• En circulation urbaine - à l'arrêt, mettez la
transmission en position N (point mort),
sans augmenter le régime de ralenti.
ATTENTION !
Rouler avec un circuit de refroidissement
trop chaud peut endommager votre véhi-
cule. Si l'indicateur de température est
245

ATTENTION !
sur«H»,rangez-vous et arrêtez le véhicule.
Laissez tourner le moteur au ralenti, clima-
tisation arrêtée, jusqu'à ce que l'aiguille
retourne dans la plage normale. Si l'aiguille
reste sur«H»etquevous entendez une
sonnerie continue, coupez immédiatement
le moteur et appelez un réparateur.
REMARQUE :
En cas de surchauffe imminente, vous pou-
vez agir comme suit :
• Si la climatisation est en fonction,
désactivez-la. Le circuit de climatisation
augmente la chaleur au niveau du circuit
de refroidissement du moteur. Coupez la
climatisation pour évacuer cette chaleur
excessive.
• Vous pouvez également placer la com-
mande de température sur la position de
chaleur maximale, la commande de mode
sur Floor (plancher) et la commande de
soufflerie sur High (fort). Le radiateur de
chauffage renforce l'action du radiateur et
contribue à abaisser la température du cir-
cuit de refroidissement du moteur.
AVERTISSEMENT !
Le liquide de refroidissement du moteur
(antigel) et la vapeur s'échappant du ra-
diateur sont très chauds et peuvent causer
de graves brûlures. Si vous voyez de la
vapeur ou entendez un bruit de vapeur
s'échappant de sous le capot, attendez le
refroidissement du radiateur pour ouvrir le
capot. Ne tentez jamais d'ouvrir un bou-
chon à soupape de pression du système de
refroidissement quand le radiateur ou le
vase d'expansion est chaud.
NEUTRALISATION DU
SELECTEUR DE RAPPORT
En cas de panne, si le sélecteur de rapport ne
peut être déplacé de la position P (stationne-
ment), vous pouvez temporairement utiliser
la procédure suivante pour le déplacer :
1. Arrêtez le moteur.
2. Serrez le frein à main.3. Saisissez la pièce de soufflet à l'arrière du
sélecteur de rapport et tirez vers le haut
avec précaution pour séparer l'encadre-
ment du sélecteur de rapport et l'en-
semble soufflet de la console centrale.
4. Enfoncez fermement la pédale de frein.
5. Insérez un petit tournevis ou un outil
similaire dans l'orifice d'accès à la neutra-
lisation du sélecteur de rapport (dans le
coin arrière droit de l'ensemble du sélec-
teur de vitesse), puis enfoncez le levier de
déverrouillage de neutralisation vers le
bas.
Port d'accès à la neutralisation du
sélecteur de rapport
EN CAS D'URGENCE
246

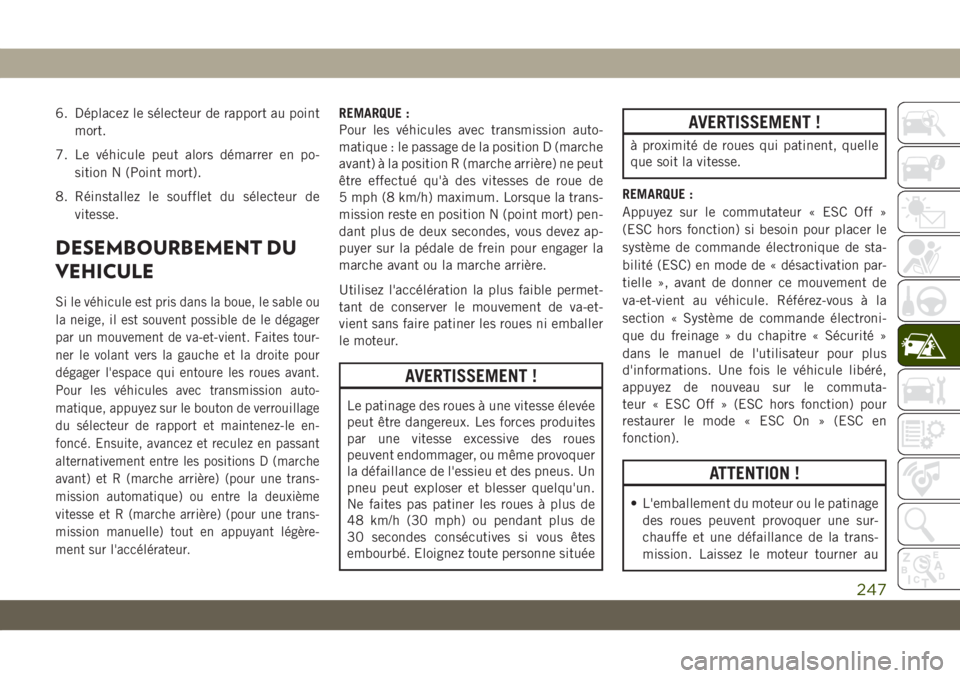

6. Déplacez le sélecteur de rapport au point
mort.
7. Le véhicule peut alors démarrer en po-
sition N (Point mort).
8. Réinstallez le soufflet du sélecteur de
vitesse.
DESEMBOURBEMENT DU
VEHICULE
Si le véhicule est pris dans la boue, le sable ou
la neige, il est souvent possible de le dégager
par un mouvement de va-et-vient. Faites tour-
ner le volant vers la gauche et la droite pour
dégager l'espace qui entoure les roues avant.
Pour les véhicules avec transmission auto-
matique, appuyez sur le bouton de verrouillage
du sélecteur de rapport et maintenez-le en-
foncé. Ensuite, avancez et reculez en passant
alternativement entre les positions D (marche
avant) et R (marche arrière) (pour une trans-
mission automatique) ou entre la deuxième
vitesse et R (marche arrière) (pour une trans-
mission manuelle) tout en appuyant légère-
ment sur l'accélérateur.
REMARQUE :
Pour les véhicules avec transmission auto-
matique : le passage de la position D (marche
avant) à la position R (marche arrière) ne peut
être effectué qu'à des vitesses de roue de
5 mph (8 km/h) maximum. Lorsque la trans-
mission reste en position N (point mort) pen-
dant plus de deux secondes, vous devez ap-
puyer sur la pédale de frein pour engager la
marche avant ou la marche arrière.
Utilisez l'accélération la plus faible permet-
tant de conserver le mouvement de va-et-
vient sans faire patiner les roues ni emballer
le moteur.
AVERTISSEMENT !
Le patinage des roues à une vitesse élevée
peut être dangereux. Les forces produites
par une vitesse excessive des roues
peuvent endommager, ou même provoquer
la défaillance de l'essieu et des pneus. Un
pneu peut exploser et blesser quelqu'un.
Ne faites pas patiner les roues à plus de
48 km/h (30 mph) ou pendant plus de
30 secondes consécutives si vous êtes
embourbé. Eloignez toute personne située
AVERTISSEMENT !
à proximité de roues qui patinent, quelle
que soit la vitesse.
REMARQUE :
Appuyez sur le commutateur « ESC Off »
(ESC hors fonction) si besoin pour placer le
système de commande électronique de sta-
bilité (ESC) en mode de « désactivation par-
tielle », avant de donner ce mouvement de
va-et-vient au véhicule. Référez-vous à la
section « Système de commande électroni-
que du freinage » du chapitre « Sécurité »
dans le manuel de l'utilisateur pour plus
d'informations. Une fois le véhicule libéré,
appuyez de nouveau sur le commuta-
teur « ESC Off » (ESC hors fonction) pour
restaurer le mode « ESC On » (ESC en
fonction).
ATTENTION !
• L'emballement du moteur ou le patinage
des roues peuvent provoquer une sur-
chauffe et une défaillance de la trans-
mission. Laissez le moteur tourner au
247

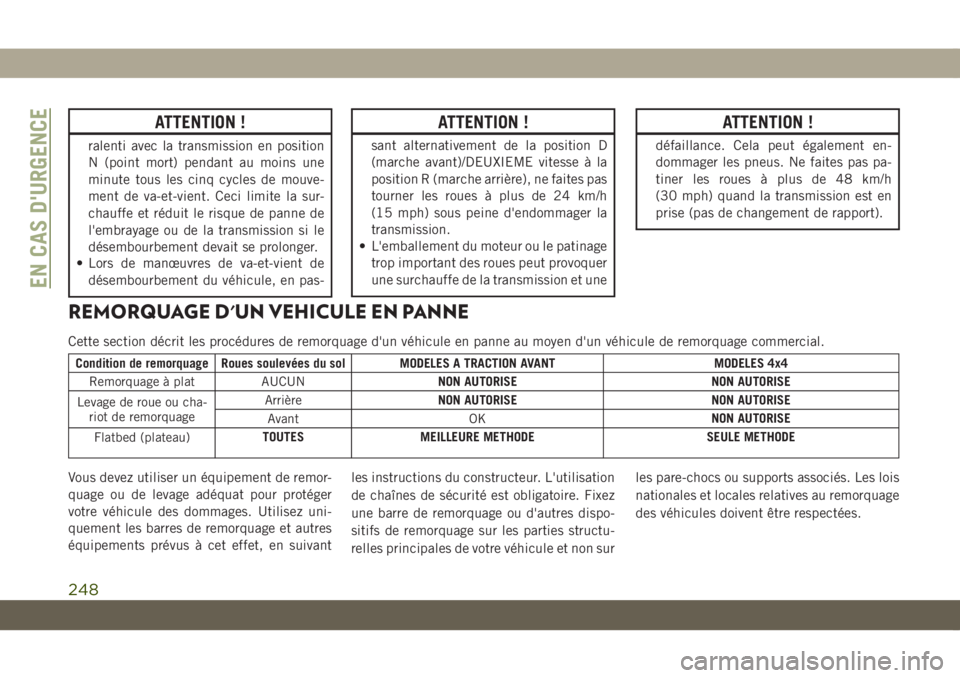

ATTENTION !
ralenti avec la transmission en position
N (point mort) pendant au moins une
minute tous les cinq cycles de mouve-
ment de va-et-vient. Ceci limite la sur-
chauffe et réduit le risque de panne de
l'embrayage ou de la transmission si le
désembourbement devait se prolonger.
• Lors de manœuvres de va-et-vient de
désembourbement du véhicule, en pas-
ATTENTION !
sant alternativement de la position D
(marche avant)/DEUXIEME vitesse à la
position R (marche arrière), ne faites pas
tourner les roues à plus de 24 km/h
(15 mph) sous peine d'endommager la
transmission.
• L'emballement du moteur ou le patinage
trop important des roues peut provoquer
une surchauffe de la transmission et une
ATTENTION !
défaillance. Cela peut également en-
dommager les pneus. Ne faites pas pa-
tiner les roues à plus de 48 km/h
(30 mph) quand la transmission est en
prise (pas de changement de rapport).
REMORQUAGE D'UN VEHICULE EN PANNE
Cette section décrit les procédures de remorquage d'un véhicule en panne au moyen d'un véhicule de remorquage commercial.
Condition de remorquage Roues soulevées du sol MODELES A TRACTION AVANT MODELES 4x4
Remorquage à plat AUCUNNON AUTORISE NON AUTORISE
Levage de roue ou cha-
riot de remorquageArrièreNON AUTORISE NON AUTORISE
Avant OKNON AUTORISE
Flatbed (plateau)TOUTES MEILLEURE METHODE SEULE METHODE
Vous devez utiliser un équipement de remor-
quage ou de levage adéquat pour protéger
votre véhicule des dommages. Utilisez uni-
quement les barres de remorquage et autres
équipements prévus à cet effet, en suivantles instructions du constructeur. L'utilisation
de chaînes de sécurité est obligatoire. Fixez
une barre de remorquage ou d'autres dispo-
sitifs de remorquage sur les parties structu-
relles principales de votre véhicule et non surles pare-chocs ou supports associés. Les lois
nationales et locales relatives au remorquage
des véhicules doivent être respectées.
EN CAS D'URGENCE
248
