JEEP COMPASS 2020 Drift- og vedlikeholdshåndbok (in Norwegian)

189

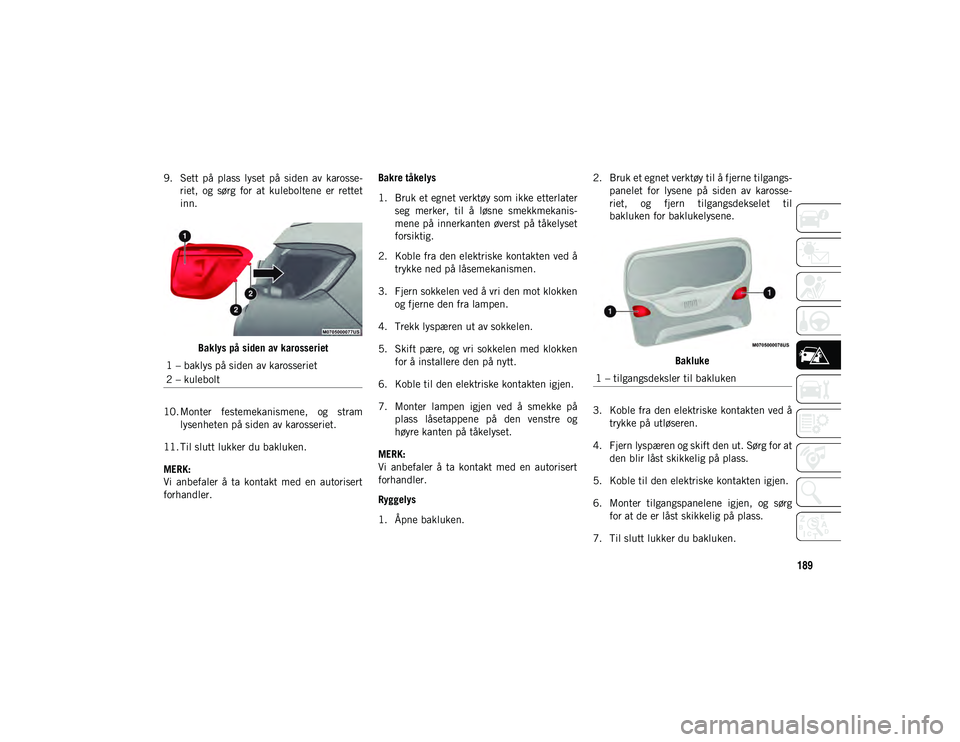

9. Sett på plass lyset på siden av karosse-
riet, og sørg for at kuleboltene er rettet
inn.
Baklys på siden av karosseriet
10. Monter festemekanismene, og stram lysenheten på siden av karosseriet.
11. Til slutt lukker du bakluken.
MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler. Bakre tåkelys
1. Bruk et egnet verktøy som ikke etterlater
seg merker, til å løsne smekkmekanis -
mene på innerkanten øverst på tåkelyset
forsiktig.
2. Koble fra den elektriske kontakten ved å trykke ned på låsemekanismen.
3. Fjern sokkelen ved å vri den mot klokken og fjerne den fra lampen.
4. Trekk lyspæren ut av sokkelen.
5. Skift pære, og vri sokkelen med klokken for å installere den på nytt.
6. Koble til den elektriske kontakten igjen.
7. Monter lampen igjen ved å smekke på plass låsetappene på den venstre og
høyre kanten på tåkelyset.
MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler.
Ryggelys
1. Åpne bakluken. 2. Bruk et egnet verktøy til å fjerne tilgangs
-
panelet for lysene på siden av karosse -
riet, og fjern tilgangsdekselet til
bakluken for baklukelysene.
Bakluke
3. Koble fra den elektriske kontakten ved å trykke på utløseren.
4. Fjern lyspæren og skift den ut. Sørg for at den blir låst skikkelig på plass.
5. Koble til den elektriske kontakten igjen.
6. Monter tilgangspanelene igjen, og sørg for at de er låst skikkelig på plass.
7. Til slutt lukker du bakluken.
1 – baklys på siden av karosseriet
2 – kulebolt
1 – tilgangsdeksler til bakluken
20_MP_UG_NO_EU_t.book Page 189

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
190
(Fortsatt)

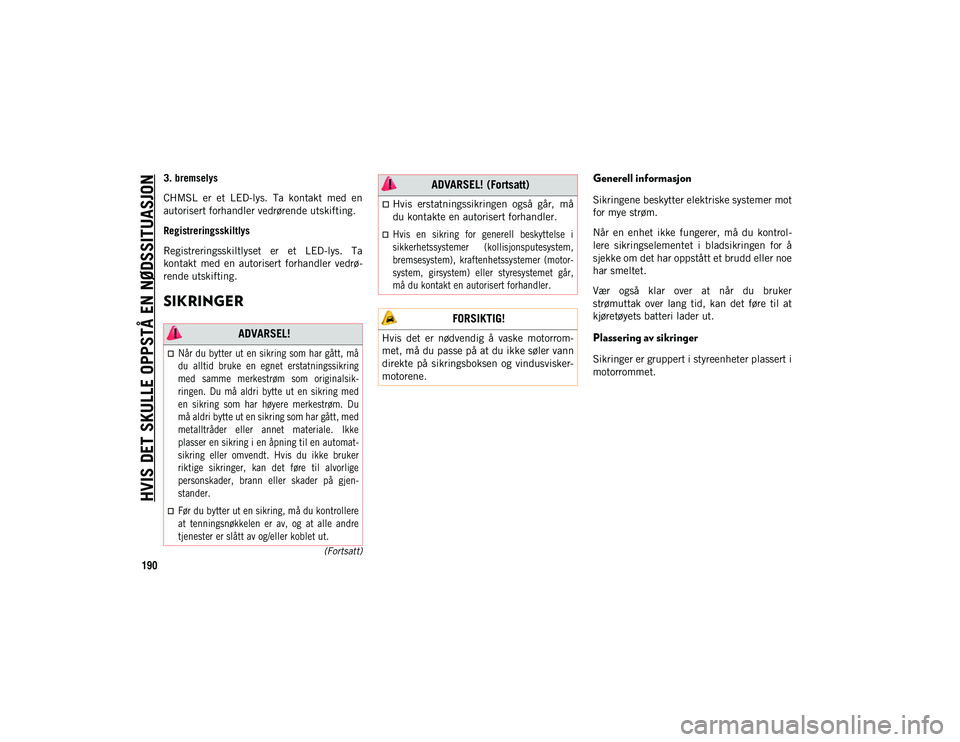

3. bremselys
CHMSL er et LED-lys. Ta kontakt med en
autorisert forhandler vedrørende utskifting.
Registreringsskiltlys
Registreringsskiltlyset er et LED-lys. Ta
kontakt med en autorisert forhandler vedrø-
rende utskifting.
SIKRINGER
Generell informasjon
Sikringene beskytter elektriske systemer mot
for mye strøm.
Når en enhet ikke fungerer, må du kontrol -
lere sikringselementet i bladsikringen for å
sjekke om det har oppstått et brudd eller noe
har smeltet.
Vær også klar over at når du bruker
strømuttak over lang tid, kan det føre til at
kjøretøyets batteri lader ut.
Plassering av sikringer
Sikringer er gruppert i styreenheter plassert i
motorrommet.
ADVARSEL!

Når du bytter ut en sikring som har gått, må
du alltid bruke en egnet erstatningssikring
med samme merkestrøm som originalsik-
ringen. Du må aldri bytte ut en sikring med
en sikring som har høyere merkestrøm. Du
må aldri bytte ut en sikring som har gått, med
metalltråder eller annet materiale. Ikke
plasser en sikring i en åpning til en automat -
sikring eller omvendt. Hvis du ikke bruker
riktige sikringer, kan det føre til alvorlige
personskader, brann eller skader på gjen -
stander.
Før du bytter ut en sikring, må du kontrollere
at tenningsnøkkelen er av, og at alle andre
tjenester er slått av og/eller koblet ut.

Hvis erstatningssikringen også går, må
du kontakte en autorisert forhandler.

Hvis en sikring for generell beskyttelse i
sikkerhetssystemer (kollisjonsputesystem,
bremsesystem), kraftenhetssystemer (motor -
system, girsystem) eller styresystemet går,
må du kontakt en autorisert forhandler.

FORSIKTIG!
Hvis det er nødvendig å vaske motorrom -
met, må du passe på at du ikke søler vann
direkte på sikringsboksen og vindusvisker -
motorene.
ADVARSEL! (Fortsatt)
20_MP_UG_NO_EU_t.book Page 190

191

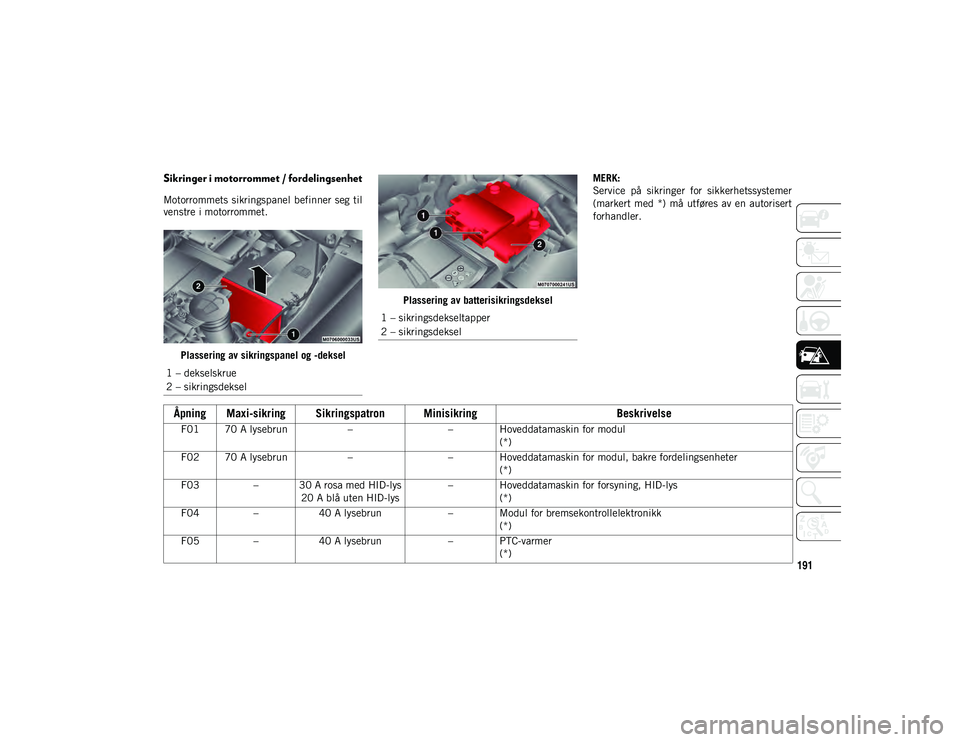

Sikringer i motorrommet / fordelingsenhet
Motorrommets sikringspanel befinner seg til
venstre i motorrommet.Plassering av sikringspanel og -deksel Plassering av batterisikringsdekselMERK:
Service på sikringer for sikkerhetssystemer
(markert med *) må utføres av en autorisert
forhandler.
1 – dekselskrue
2 – sikringsdeksel
1 – sikringsdekseltapper
2 – sikringsdeksel
Åpning Maxi-sikring Sikringspatron Minisikring Beskrivelse
F01 70 A lysebrun–– Hoveddatamaskin for modul
(*)
F02 70 A lysebrun –– Hoveddatamaskin for modul, bakre fordelingsenheter
(*)
F03 – 30 A rosa med HID-lys
20 A blå uten HID-lys – Hoveddatamaskin for forsyning, HID-lys
(*)
F04 –40 A lysebrun – Modul for bremsekontrollelektronikk
(*)
F05 –40 A lysebrun – PTC-varmer
(*)
20_MP_UG_NO_EU_t.book Page 191

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
192

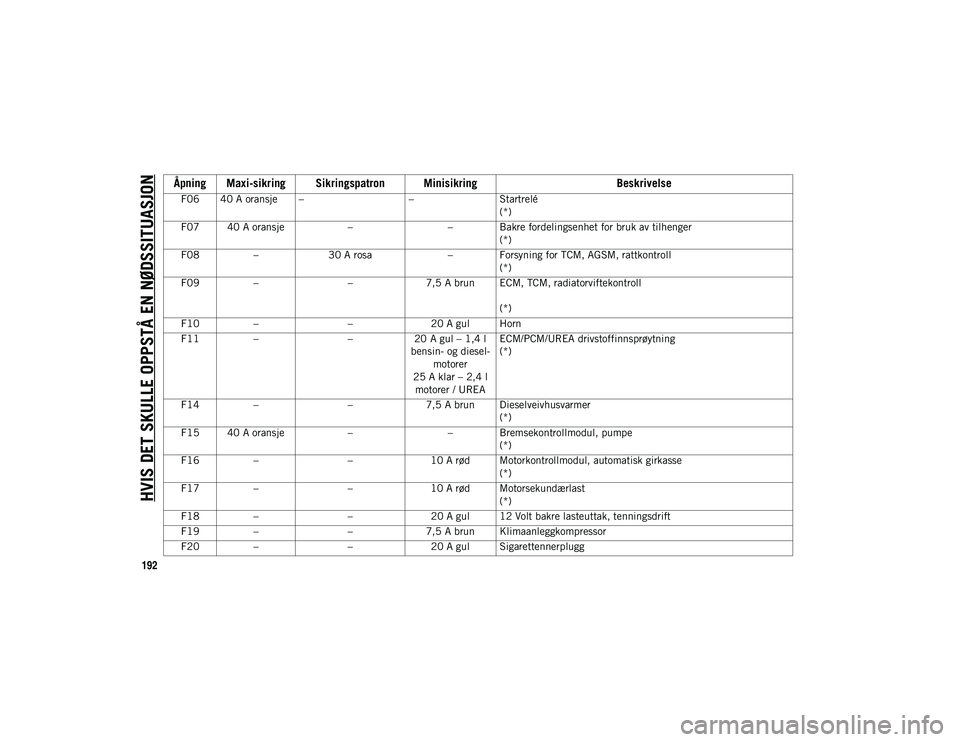

F06 40 A oransje ––Startrelé
(*)
F07 40 A oransje –– Bakre fordelingsenhet for bruk av tilhenger
(*)
F08 – 30 A rosa – Forsyning for TCM, AGSM, rattkontroll
(*)
F09 – –7,5 A brun ECM, TCM, radiatorviftekontroll

(*)
F10 – –20 A gul Horn
F11 – –20 A gul – 1,4 l
bensin- og diesel -
motorer
25 A klar – 2,4 l motorer / UREA ECM/PCM/UREA drivstoffinnsprøytning
(*)
F14 – –7,5 A brun Dieselveivhusvarmer
(*)
F15 40 A oransje –– Bremsekontrollmodul, pumpe
(*)
F16 – –10 A rød Motorkontrollmodul, automatisk girkasse
(*)
F17 – –10 A rød Motorsekundærlast
(*)
F18 – –20 A gul 12 Volt bakre lasteuttak, tenningsdrift
F19 – –7,5 A brun Klimaanleggkompressor
F20 – –20 A gul Sigarettennerplugg
Åpning Maxi-sikring Sikringspatron Minisikring Beskrivelse
20_MP_UG_NO_EU_t.book Page 192

193

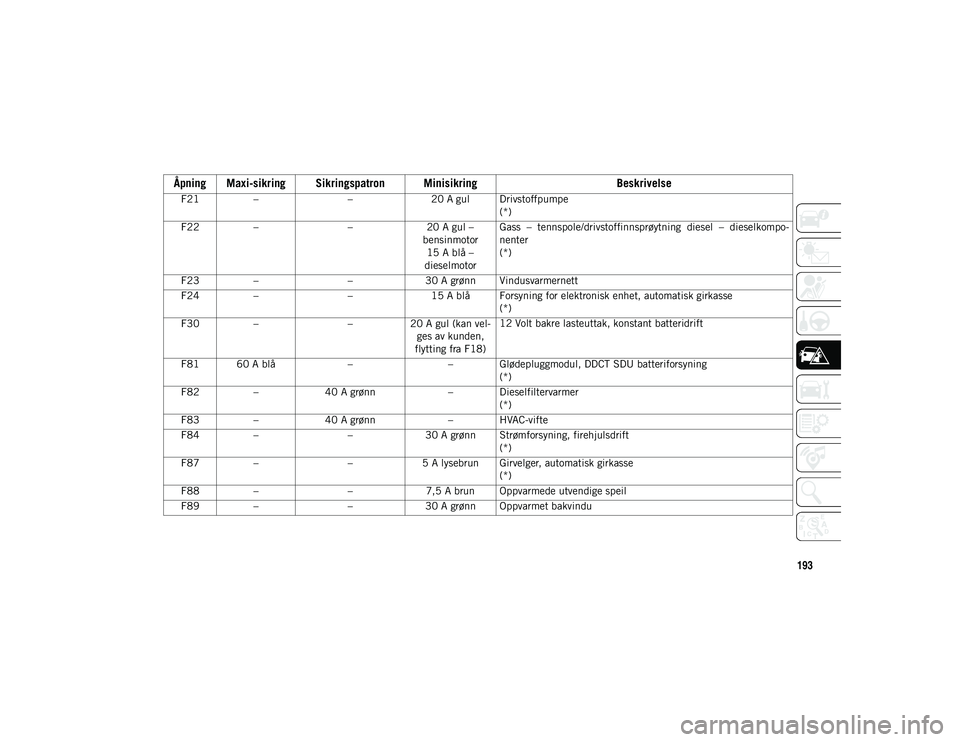

F21– –20 A gul Drivstoffpumpe
(*)
F22 – –20 A gul –
bensinmotor 15 A blå –
dieselmotor Gass – tennspole/drivstoffinnsprøytning diesel – dieselkompo
-
nenter
(*)
F23 – –30 A grønn Vindusvarmernett
F24 – –15 A blå Forsyning for elektronisk enhet, automatisk girkasse
(*)
F30 – –20 A gul (kan vel -
ges av kunden,
flytting fra F18) 12 Volt bakre lasteuttak, konstant batteridrift
F81 60 A blå –– Glødepluggmodul, DDCT SDU batteriforsyning
(*)
F82 –40 A grønn – Dieselfiltervarmer
(*)
F83 –40 A grønn – HVAC-vifte
F84 – –30 A grønn Strømforsyning, firehjulsdrift
(*)
F87 – –5 A lysebrun Girvelger, automatisk girkasse
(*)
F88 – –7,5 A brun Oppvarmede utvendige speil
F89 – –30 A grønn Oppvarmet bakvindu
Åpning Maxi-sikring Sikringspatron Minisikring Beskrivelse
20_MP_UG_NO_EU_t.book Page 193

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
194

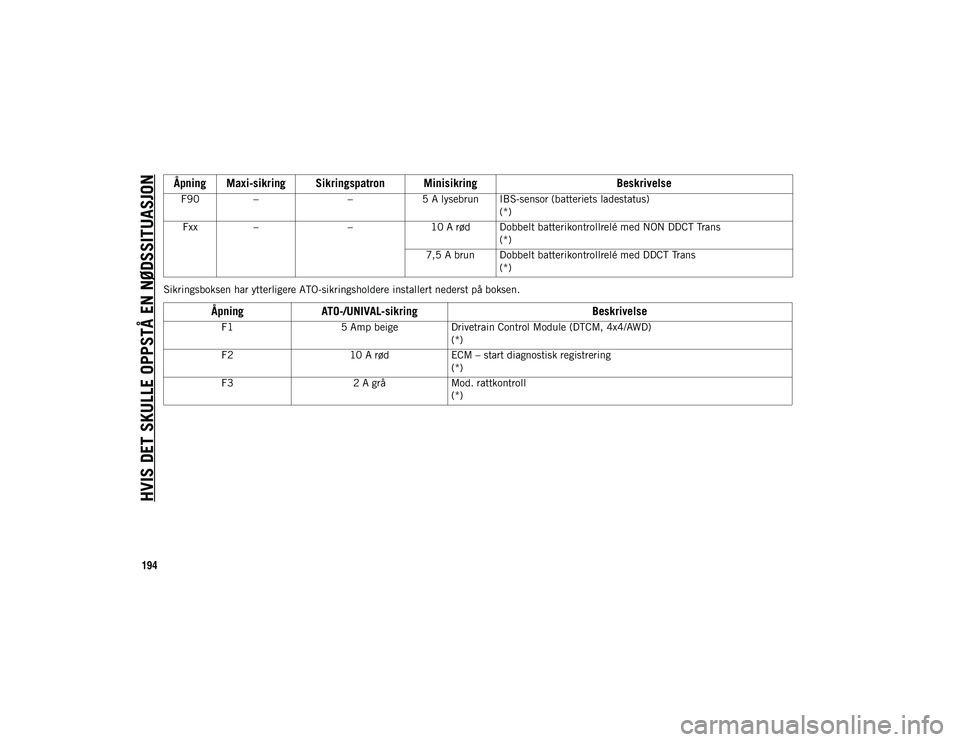

Sikringsboksen har ytterligere ATO-sikringsholdere installert nederst på boksen.F90
– –5 A lysebrun IBS-sensor (batteriets ladestatus)
(*)
Fxx – –10 A rød Dobbelt batterikontrollrelé med NON DDCT Trans
(*)
7,5 A brun Dobbelt batterikontrollrelé med DDCT Trans (*)
Åpning ATO-/UNIVAL-sikring Beskrivelse
F15 Amp beigeDrivetrain Control Module (DTCM, 4x4/AWD)
(*)
F2 10 A rødECM – start diagnostisk registrering
(*)
F3 2 A gråMod. rattkontroll
(*)
Åpning Maxi-sikring Sikringspatron Minisikring Beskrivelse
20_MP_UG_NO_EU_t.book Page 194

195

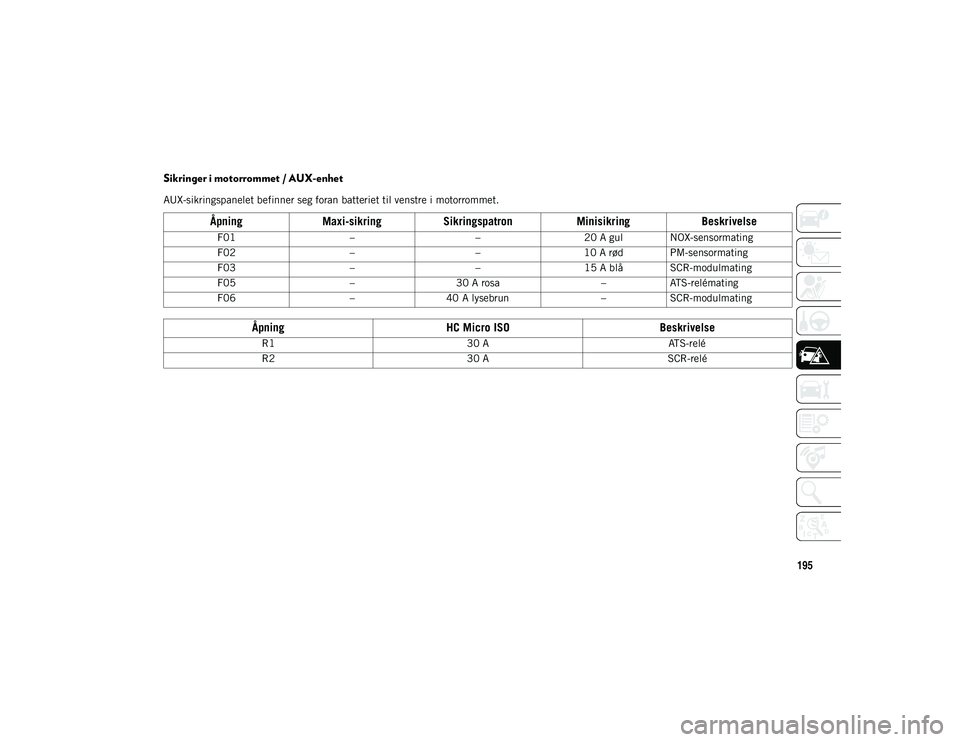

Sikringer i motorrommet / AUX-enhet
AUX-sikringspanelet befinner seg foran batteriet til venstre i motorrommet.
ÅpningMaxi-sikring Sikringspatron MinisikringBeskrivelse
F01 ––20 A gul NOX-sensormating
F02 ––10 A rød PM-sensormating
F03 ––15 A blå SCR-modulmating
F05 –30 A rosa –ATS-relémating
F06 –40 A lysebrun –SCR-modulmating
Åpning HC Micro ISO Beskrivelse
R1 30 AATS-relé
R2 30 ASCR-relé
20_MP_UG_NO_EU_t.book Page 195

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
196

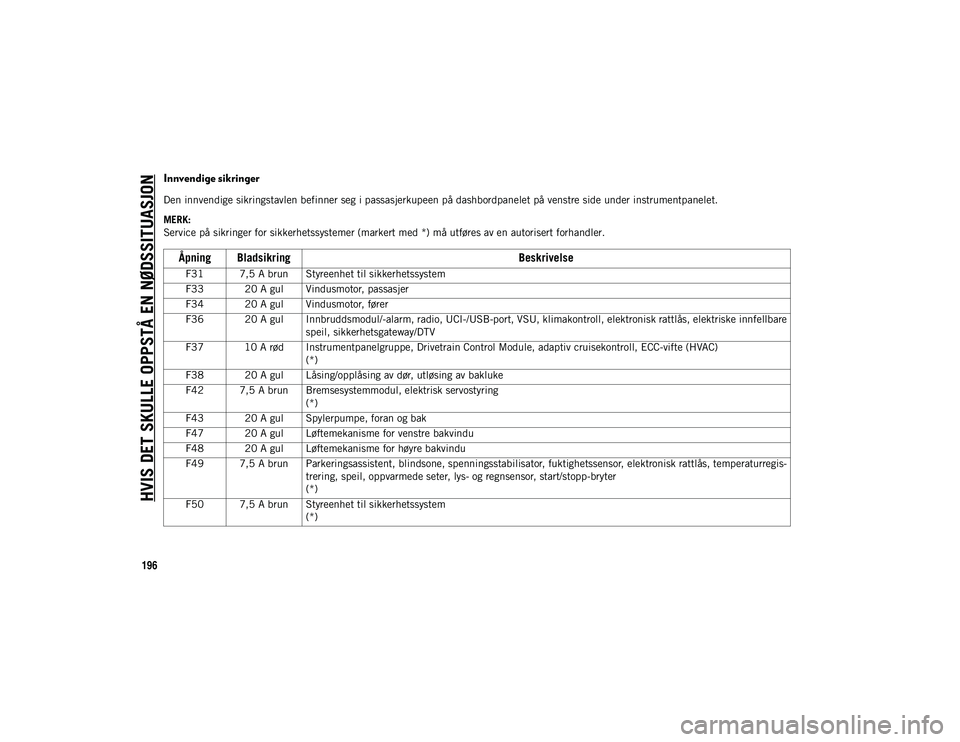

Innvendige sikringer
Den innvendige sikringstavlen befinner seg i passasjerkupeen på dashbordpanelet på venstre side under instrumentpanelet.
MERK:
Service på sikringer for sikkerhetssystemer (markert med *) må utføres av en autorisert forhandler.
Åpning BladsikringBeskrivelse
F31 7,5 A brun Styreenhet til sikkerhetssystem
F33 20 A gul Vindusmotor, passasjer
F34 20 A gul Vindusmotor, fører
F36 20 A gul Innbruddsmodul/-alarm, radio, UCI-/USB-port, VSU, klimakontroll, elektronisk rattlås, elektriske innfellbare
speil, sikkerhetsgateway/DTV
F37 10 A rød Instrumentpanelgruppe, Drivetrain Control Module, adaptiv cruisekontroll, ECC-vifte (HVAC) (*)
F38 20 A gul Låsing/opplåsing av dør, utløsing av bakluke
F42 7,5 A brun Bremsesystemmodul, elektrisk servostyring (*)
F43 20 A gul Spylerpumpe, foran og bak
F47 20 A gul Løftemekanisme for venstre bakvindu
F48 20 A gul Løftemekanisme for høyre bakvindu
F49 7,5 A brun Parkeringsassistent, blindsone, spenningsstabilisator, fuktighetssensor, elektronisk rattlås, temperaturregis -
trering, speil, oppvarmede seter, lys- og regnsensor, start/stopp-bryter
(*)
F50 7,5 A brun Styreenhet til sikkerhetssystem (*)
20_MP_UG_NO_EU_t.book Page 196

197

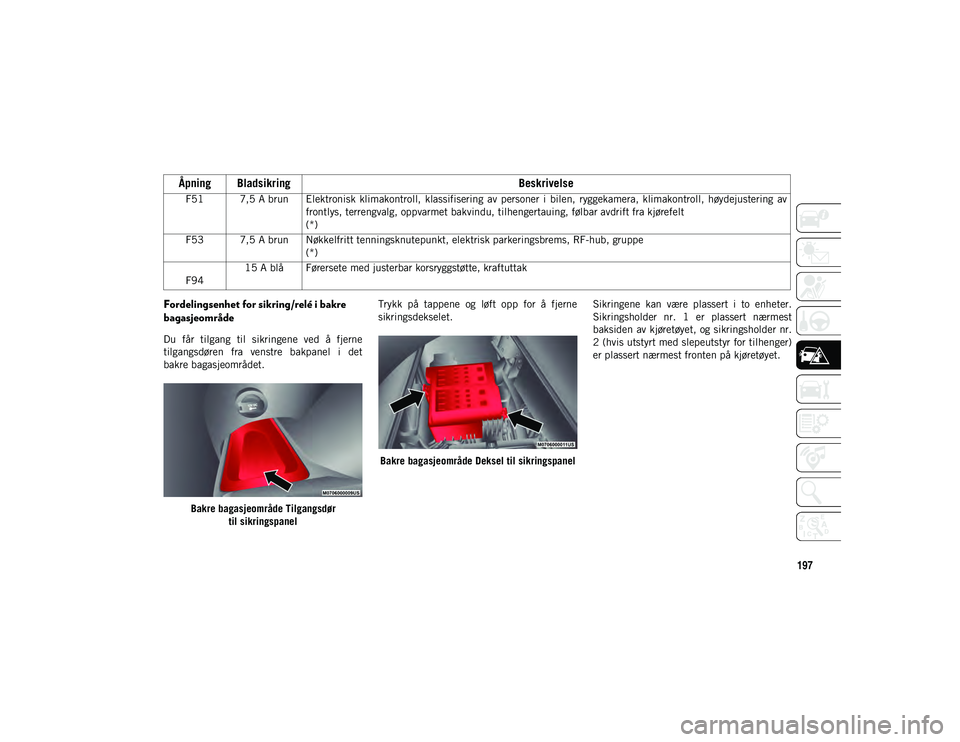

Fordelingsenhet for sikring/relé i bakre
bagasjeområde
Du får tilgang til sikringene ved å fjerne
tilgangsdøren fra venstre bakpanel i det
bakre bagasjeområdet.Bakre bagasjeområde Tilgangsdør til sikringspanel Trykk på tappene og løft opp for å fjerne
sikringsdekselet.
Bakre bagasjeområde Deksel til sikringspanel Sikringene kan være plassert i to enheter.
Sikringsholder nr. 1 er plassert nærmest
baksiden av kjøretøyet, og sikringsholder nr.
2 (hvis utstyrt med slepeutstyr for tilhenger)
er plassert nærmest fronten på kjøretøyet.
F51 7,5 A brun Elektronisk klimakontroll, klassifisering av personer i bilen, ryggekamera, klimakontroll, høydejustering av
frontlys, terrengvalg, oppvarmet bakvindu, tilhengertauing, følbar avdrift fra kjørefelt
(*)
F53 7,5 A brun Nøkkelfritt tenningsknutepunkt, elektrisk parkeringsbrems, RF-hub, gruppe (*)

F94 15 A blå Førersete med justerbar korsryggstøtte, kraftuttak
Åpning Bladsikring
Beskrivelse
20_MP_UG_NO_EU_t.book Page 197

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
198

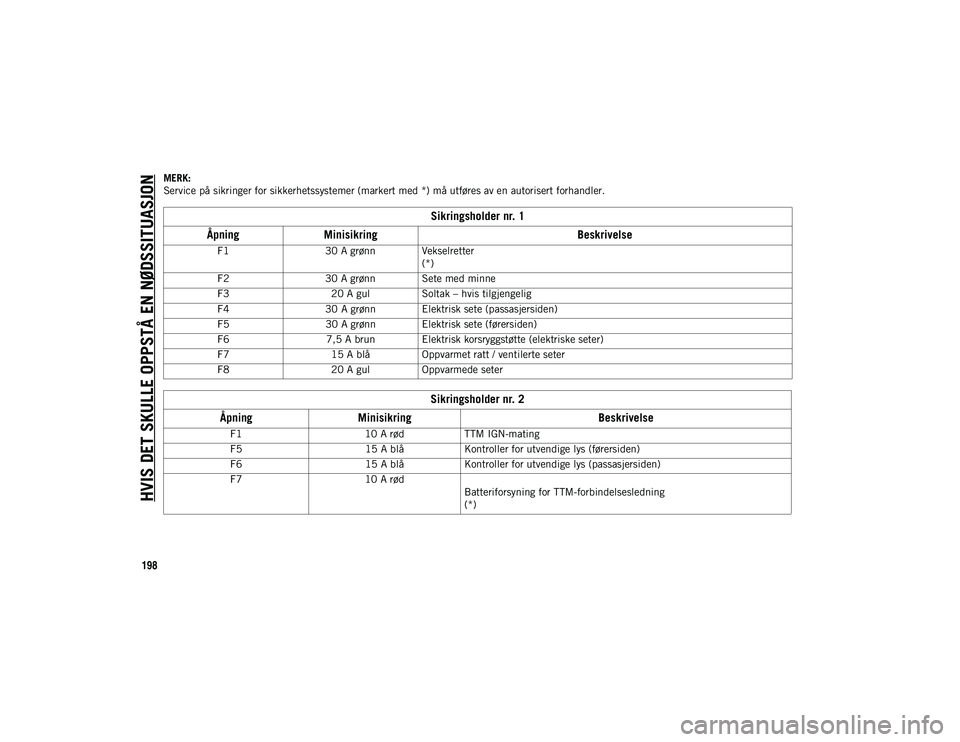

MERK:
Service på sikringer for sikkerhetssystemer (markert med *) må utføres av en autorisert forhandler.
Sikringsholder nr. 1
Åpning Minisikring Beskrivelse
F130 A grønn Vekselretter
(*)
F2 30 A grønn Sete med minne
F3 20 A gulSoltak – hvis tilgjengelig
F4 30 A grønn Elektrisk sete (passasjersiden)
F5 30 A grønn Elektrisk sete (førersiden)
F6 7,5 A brun Elektrisk korsryggstøtte (elektriske seter)
F7 15 A blåOppvarmet ratt / ventilerte seter
F8 20 A gulOppvarmede seter
Sikringsholder nr. 2
Åpning Minisikring Beskrivelse
F110 A rødTTM IGN-mating
F5 15 A blåKontroller for utvendige lys (førersiden)
F6 15 A blåKontroller for utvendige lys (passasjersiden)
F7 10 A rød
Batteriforsyning for TTM-forbindelsesledning
(*)
20_MP_UG_NO_EU_t.book Page 198
