179

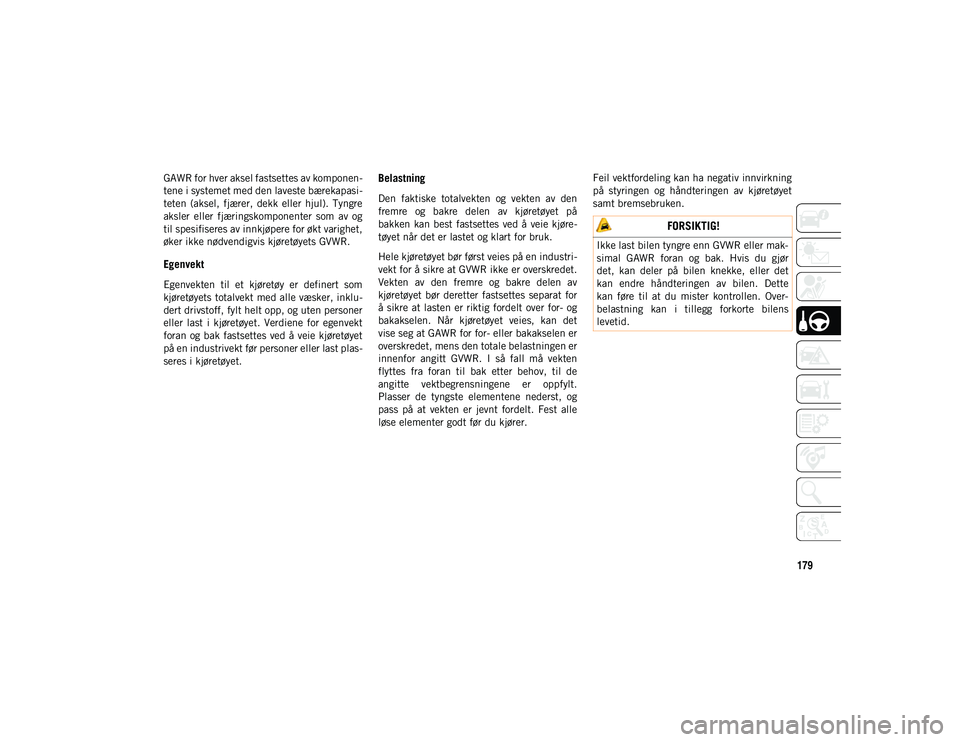

GAWR for hver aksel fastsettes av komponen-
tene i systemet med den laveste bærekapasi -
teten (aksel, fjærer, dekk eller hjul). Tyngre
aksler eller fjæringskomponenter som av og
til spesifiseres av innkjøpere for økt varighet,
øker ikke nødvendigvis kjøretøyets GVWR.
Egenvekt
Egenvekten til et kjøretøy er definert som
kjøretøyets totalvekt med alle væsker, inklu -
dert drivstoff, fylt helt opp, og uten personer
eller last i kjøretøyet. Verdiene for egenvekt
foran og bak fastsettes ved å veie kjøretøyet
på en industrivekt før personer eller last plas -
seres i kjøretøyet.
Belastning
Den faktiske totalvekten og vekten av den
fremre og bakre delen av kjøretøyet på
bakken kan best fastsettes ved å veie kjøre -
tøyet når det er lastet og klart for bruk.
Hele kjøretøyet bør først veies på en industri -
vekt for å sikre at GVWR ikke er overskredet.
Vekten av den fremre og bakre delen av
kjøretøyet bør deretter fastsettes separat for
å sikre at lasten er riktig fordelt over for- og
bakakselen. Når kjøretøyet veies, kan det
vise seg at GAWR for for- eller bakakselen er
overskredet, mens den totale belastningen er
innenfor angitt GVWR. I så fall må vekten
flyttes fra foran til bak etter behov, til de
angitte vektbegrensningene er oppfylt.
Plasser de tyngste elementene nederst, og
pass på at vekten er jevnt fordelt. Fest alle
løse elementer godt før du kjører. Feil vektfordeling kan ha negativ innvirkning
på styringen og håndteringen av kjøretøyet
samt bremsebruken.
FORSIKTIG!
Ikke last bilen tyngre enn GVWR eller mak
-
simal GAWR foran og bak. Hvis du gjør
det, kan deler på bilen knekke, eller det
kan endre håndteringen av bilen. Dette
kan føre til at du mister kontrollen. Over -
belastning kan i tillegg forkorte bilens
levetid.
20_MP_UG_NO_EU_t.book Page 179

OPPSTART OG BRUK
180

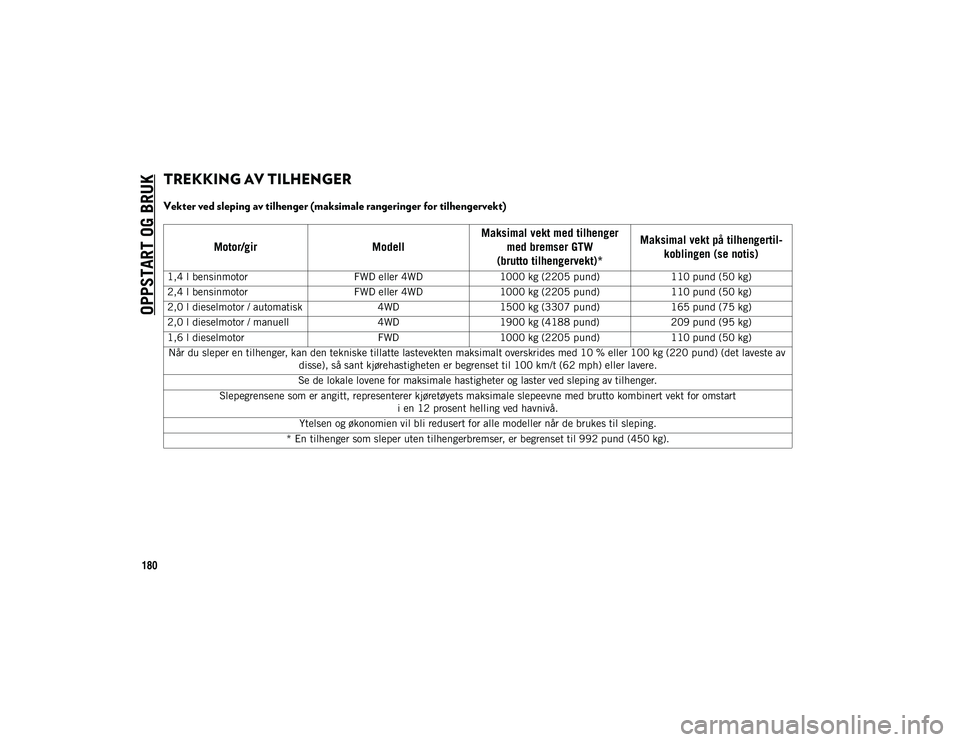

TREKKING AV TILHENGER
Vekter ved sleping av tilhenger (maksimale rangeringer for tilhengervekt)
Motor/girModellMaksimal vekt med tilhenger
med bremser GTW
(brutto tilhengervekt)* Maksimal vekt på tilhengertil
-
koblingen (se notis)
1,4 l bensinmotor FWD eller 4WD1000 kg (2205 pund) 110 pund (50 kg)
2,4 l bensinmotor FWD eller 4WD1000 kg (2205 pund) 110 pund (50 kg)
2,0 l dieselmotor / automatisk 4WD1500 kg (3307 pund) 165 pund (75 kg)
2,0 l dieselmotor / manuell 4WD1900 kg (4188 pund) 209 pund (95 kg)
1,6 l dieselmotor FWD1000 kg (2205 pund) 110 pund (50 kg)
Når du sleper en tilhenger, kan den tekniske tillatte lastevekten maksimalt overskrides med 10 % eller 100 kg (220 pund) (det laveste av disse), så sant kjørehastigheten er begrenset til 100 km/t (62 mph) eller lavere.
Se de lokale lovene for maksimale hastigheter og laster ved sleping av tilhenger.
Slepegrensene som er angitt, representerer kjøretøyets maksimale slepeevne med brutto kombinert vekt for omstart i en 12 prosent helling ved havnivå.
Ytelsen og økonomien vil bli redusert for alle modeller når de brukes til sleping.
* En tilhenger som sleper uten tilhengerbremser, er begrenset til 992 pund (450 kg).
20_MP_UG_NO_EU_t.book Page 180

181
(Fortsatt)

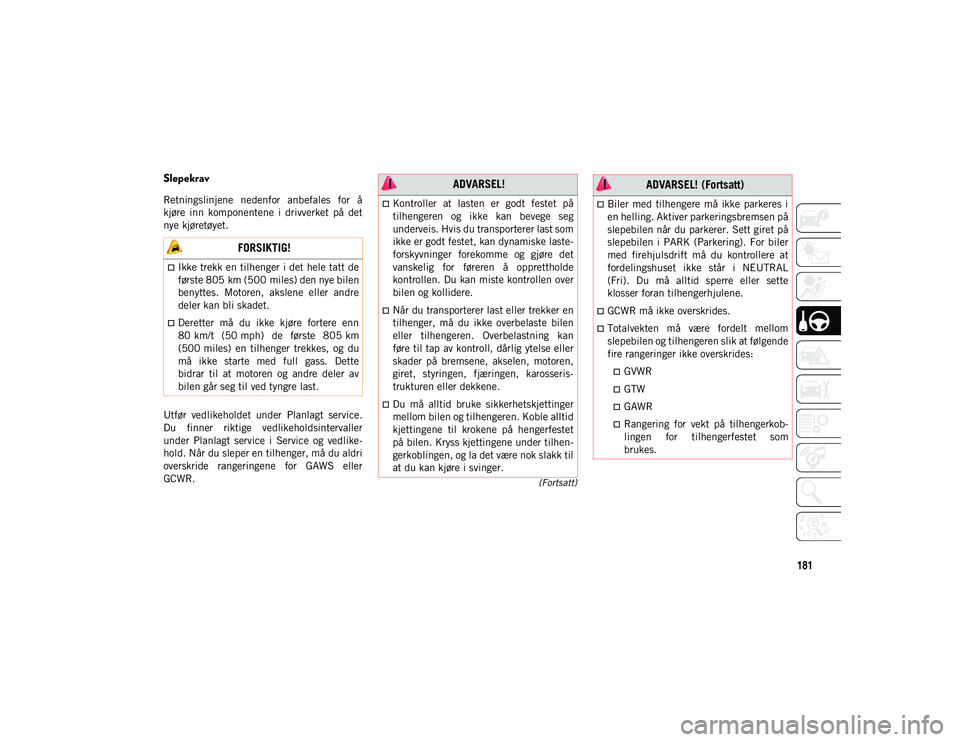

Slepekrav
Retningslinjene nedenfor anbefales for å
kjøre inn komponentene i drivverket på det
nye kjøretøyet.
Utfør vedlikeholdet under Planlagt service.
Du finner riktige vedlikeholdsintervaller
under Planlagt service i Service og vedlike-
hold. Når du sleper en tilhenger, må du aldri
overskride rangeringene for GAWS eller
GCWR.
FORSIKTIG!
Ikke trekk en tilhenger i det hele tatt de
første 805 km (500 miles) den nye bilen
benyttes. Motoren, akslene eller andre
deler kan bli skadet.
Deretter må du ikke kjøre fortere enn
80 km/t (50 mph) de første 805 km
(500 miles) en tilhenger trekkes, og du
må ikke starte med full gass. Dette
bidrar til at motoren og andre deler av
bilen går seg til ved tyngre last.
ADVARSEL!
Kontroller at lasten er godt festet på
tilhengeren og ikke kan bevege seg
underveis. Hvis du transporterer last som
ikke er godt festet, kan dynamiske laste-
forskyvninger forekomme og gjøre det
vanskelig for føreren å opprettholde
kontrollen. Du kan miste kontrollen over
bilen og kollidere.
Når du transporterer last eller trekker en
tilhenger, må du ikke overbelaste bilen
eller tilhengeren. Overbelastning kan
føre til tap av kontroll, dårlig ytelse eller
skader på bremsene, akselen, motoren,
giret, styringen, fjæringen, karosseris-
trukturen eller dekkene.
Du må alltid bruke sikkerhetskjettinger
mellom bilen og tilhengeren. Koble alltid
kjettingene til krokene på hengerfestet
på bilen. Kryss kjettingene under tilhen -
gerkoblingen, og la det være nok slakk til
at du kan kjøre i svinger.
Biler med tilhengere må ikke parkeres i
en helling. Aktiver parkeringsbremsen på
slepebilen når du parkerer. Sett giret på
slepebilen i PARK (Parkering). For biler
med firehjulsdrift må du kontrollere at
fordelingshuset ikke står i NEUTRAL
(Fri). Du må alltid sperre eller sette
klosser foran tilhengerhjulene.
GCWR må ikke overskrides.
Totalvekten må være fordelt mellom
slepebilen og tilhengeren slik at følgende
fire rangeringer ikke overskrides:
GVWR
GTW
GAWR
Rangering for vekt på tilhengerkob -
lingen for tilhengerfestet som
brukes.
ADVARSEL! (Fortsatt)
20_MP_UG_NO_EU_t.book Page 181

OPPSTART OG BRUK
182

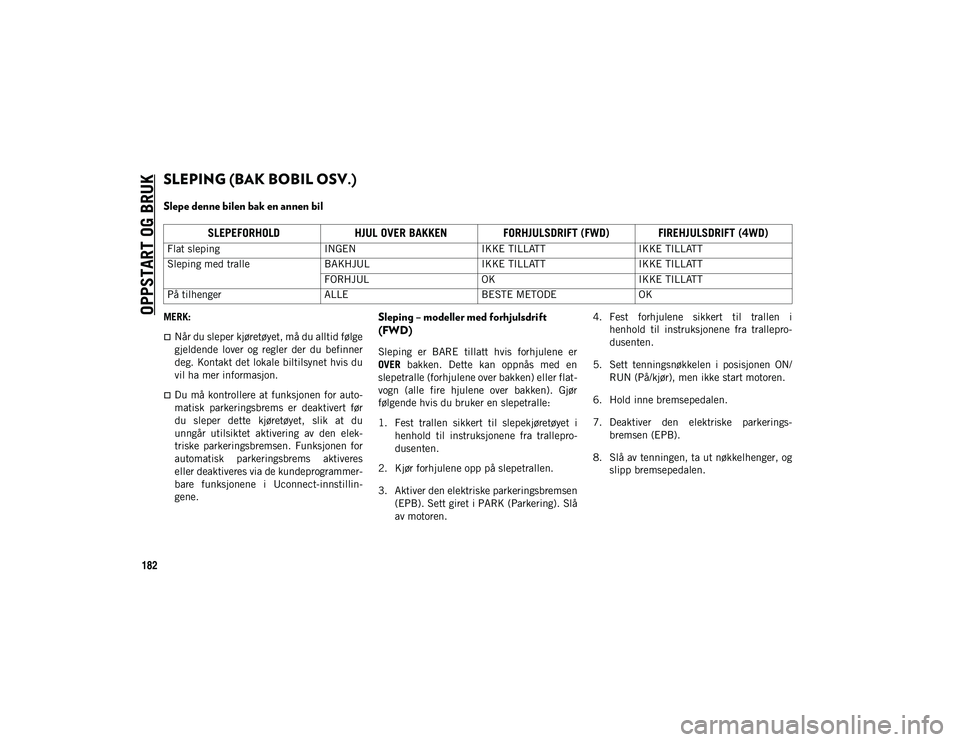

SLEPING (BAK BOBIL OSV.)
Slepe denne bilen bak en annen bil
MERK:
Når du sleper kjøretøyet, må du alltid følge
gjeldende lover og regler der du befinner
deg. Kontakt det lokale biltilsynet hvis du
vil ha mer informasjon.
Du må kontrollere at funksjonen for auto-
matisk parkeringsbrems er deaktivert før
du sleper dette kjøretøyet, slik at du
unngår utilsiktet aktivering av den elek-
triske parkeringsbremsen. Funksjonen for
automatisk parkeringsbrems aktiveres
eller deaktiveres via de kundeprogrammer-
bare funksjonene i Uconnect-innstillin -
gene.
Sleping – modeller med forhjulsdrift
(FWD)
Sleping er BARE tillatt hvis forhjulene er
OVER bakken. Dette kan oppnås med en
slepetralle (forhjulene over bakken) eller flat -
vogn (alle fire hjulene over bakken). Gjør
følgende hvis du bruker en slepetralle:
1. Fest trallen sikkert til slepekjøretøyet i henhold til instruksjonene fra trallepro -
dusenten.
2. Kjør forhjulene opp på slepetrallen.
3. Aktiver den elektriske parkeringsbremsen (EPB). Sett giret i PARK (Parkering). Slå
av motoren. 4. Fest forhjulene sikkert til trallen i
henhold til instruksjonene fra trallepro -
dusenten.
5. Sett tenningsnøkkelen i posisjonen ON/ RUN (På/kjør), men ikke start motoren.
6. Hold inne bremsepedalen.
7. Deaktiver den elektriske parkerings -
bremsen (EPB).
8. Slå av tenningen, ta ut nøkkelhenger, og slipp bremsepedalen.
SLEPEFORHOLD HJUL OVER BAKKEN FORHJULSDRIFT (FWD) FIREHJULSDRIFT (4WD)
Flat sleping INGENIKKE TILLATTIKKE TILLATT
Sleping med tralle BAKHJULIKKE TILLATTIKKE TILLATT
FORHJUL OKIKKE TILLATT
På tilhenger ALLEBESTE METODEOK
20_MP_UG_NO_EU_t.book Page 182

183

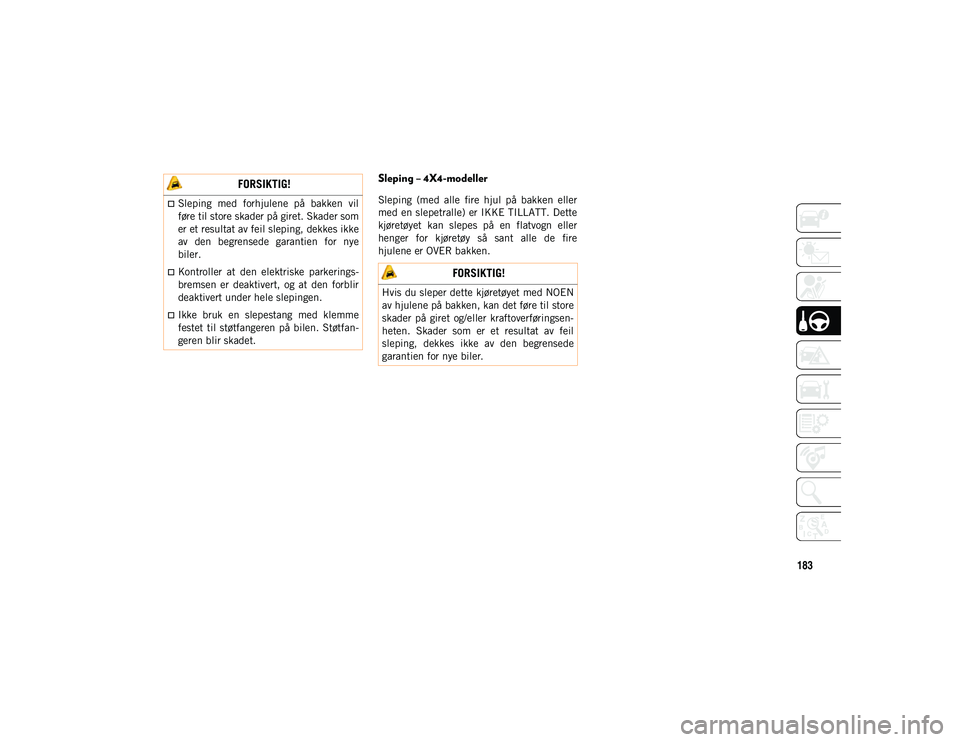

Sleping – 4X4-modeller
Sleping (med alle fire hjul på bakken eller
med en slepetralle) er IKKE TILLATT. Dette
kjøretøyet kan slepes på en flatvogn eller
henger for kjøretøy så sant alle de fire
hjulene er OVER bakken.
FORSIKTIG!
Sleping med forhjulene på bakken vil
føre til store skader på giret. Skader som
er et resultat av feil sleping, dekkes ikke
av den begrensede garantien for nye
biler.
Kontroller at den elektriske parkerings-
bremsen er deaktivert, og at den forblir
deaktivert under hele slepingen.
Ikke bruk en slepestang med klemme
festet til støtfangeren på bilen. Støtfan-
geren blir skadet.
FORSIKTIG!
Hvis du sleper dette kjøretøyet med NOEN
av hjulene på bakken, kan det føre til store
skader på giret og/eller kraftoverføringsen -
heten. Skader som er et resultat av feil
sleping, dekkes ikke av den begrensede
garantien for nye biler.
20_MP_UG_NO_EU_t.book Page 183

184
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON

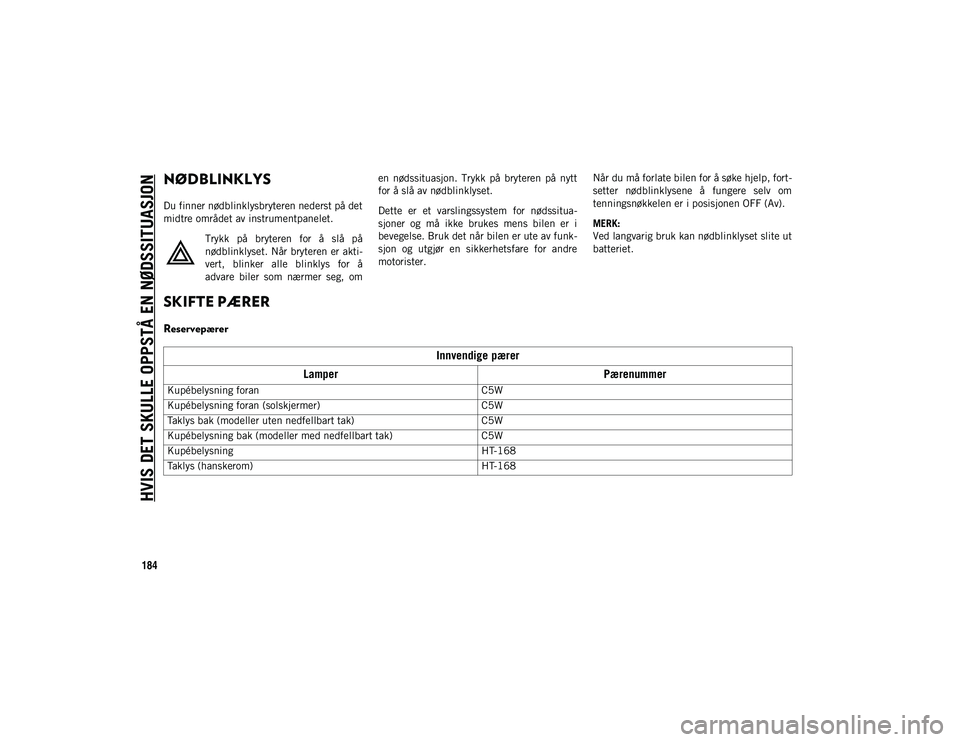

NØDBLINKLYS
Du finner nødblinklysbryteren nederst på det
midtre området av instrumentpanelet.Trykk på bryteren for å slå på
nødblinklyset. Når bryteren er akti -
vert, blinker alle blinklys for å
advare biler som nærmer seg, om en nødssituasjon. Trykk på bryteren på nytt
for å slå av nødblinklyset.
Dette er et varslingssystem for nødssitua
-
sjoner og må ikke brukes mens bilen er i
bevegelse. Bruk det når bilen er ute av funk -
sjon og utgjør en sikkerhetsfare for andre
motorister. Når du må forlate bilen for å søke hjelp, fort
-
setter nødblinklysene å fungere selv om
tenningsnøkkelen er i posisjonen OFF (Av).
MERK:
Ved langvarig bruk kan nødblinklyset slite ut
batteriet.
SKIFTE PÆRER
Reservepærer
Innvendige pærer
Lamper Pærenummer
Kupébelysning foran C5W
Kupébelysning foran (solskjermer) C5W
Taklys bak (modeller uten nedfellbart tak) C5W
Kupébelysning bak (modeller med nedfellbart tak) C5W
Kupébelysning HT-168
Taklys (hanskerom) HT-168
20_MP_UG_NO_EU_t.book Page 184

185

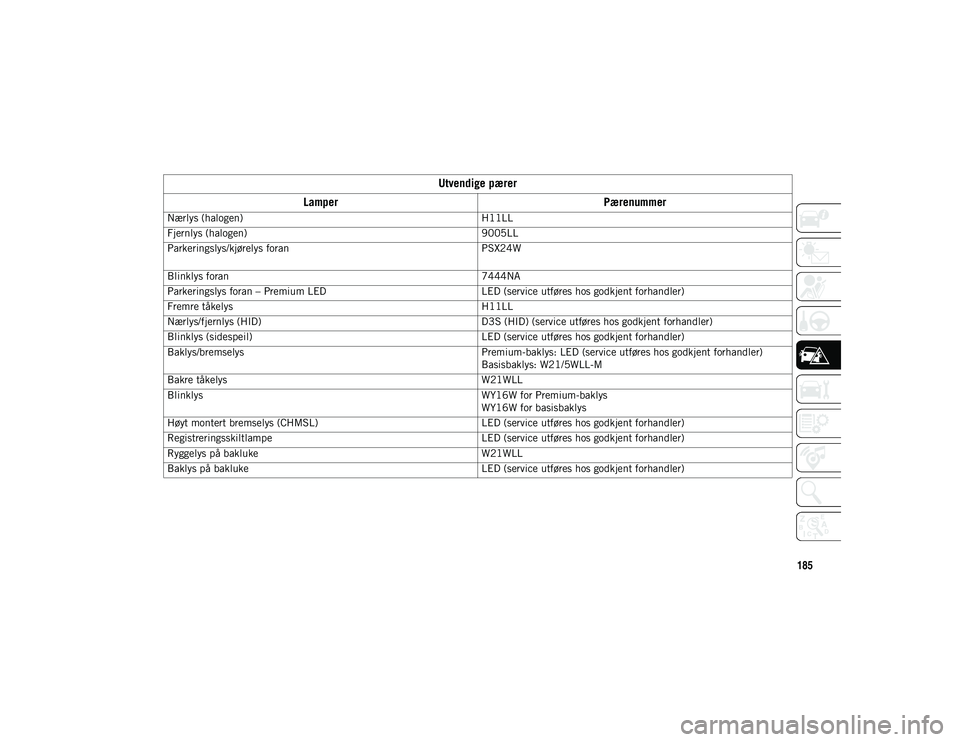

Utvendige pærer
Lamper Pærenummer
Nærlys (halogen) H11LL
Fjernlys (halogen) 9005LL
Parkeringslys/kjørelys foran PSX24W

Blinklys foran 7444NA
Parkeringslys foran – Premium LED LED (service utføres hos godkjent forhandler)
Fremre tåkelys H11LL
Nærlys/fjernlys (HID) D3S (HID) (service utføres hos godkjent forhandler)
Blinklys (sidespeil) LED (service utføres hos godkjent forhandler)
Baklys/bremselys Premium-baklys: LED (service utføres hos godkjent forhandler)
Basisbaklys: W21/5WLL-M
Bakre tåkelys W21WLL
Blinklys WY16W for Premium-baklys
WY16W for basisbaklys
Høyt montert bremselys (CHMSL) LED (service utføres hos godkjent forhandler)
Registreringsskiltlampe LED (service utføres hos godkjent forhandler)
Ryggelys på bakluke W21WLL
Baklys på bakluke LED (service utføres hos godkjent forhandler)
20_MP_UG_NO_EU_t.book Page 185

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
186

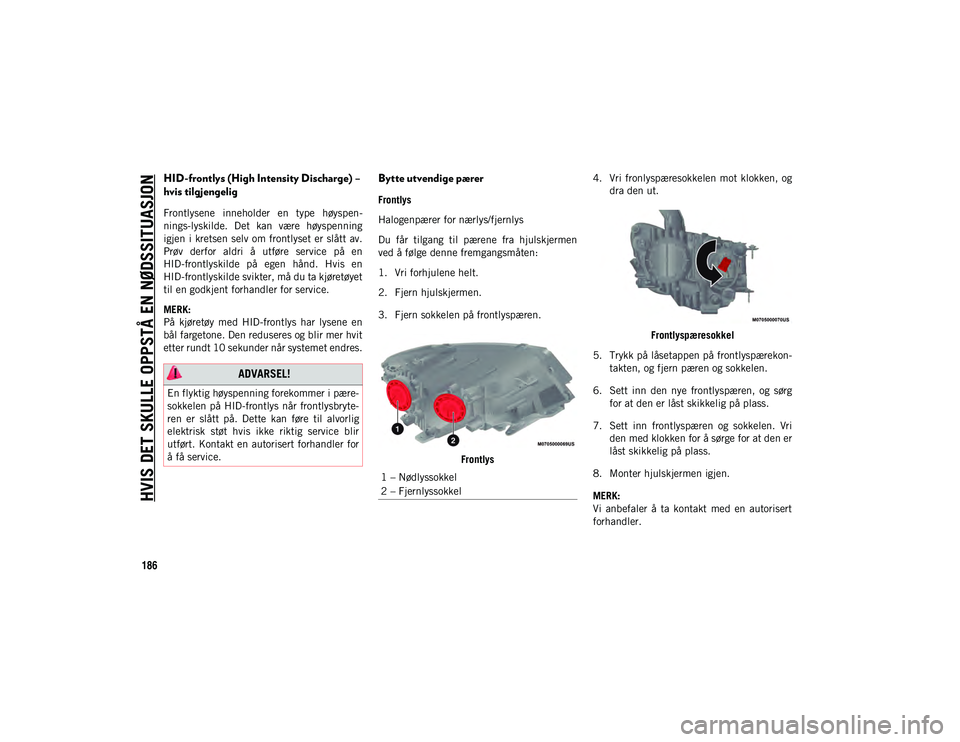

HID-frontlys (High Intensity Discharge) –
hvis tilgjengelig
Frontlysene inneholder en type høyspen-
nings-lyskilde. Det kan være høyspenning
igjen i kretsen selv om frontlyset er slått av.
Prøv derfor aldri å utføre service på en
HID-frontlyskilde på egen hånd. Hvis en
HID-frontlyskilde svikter, må du ta kjøretøyet
til en godkjent forhandler for service.
MERK:
På kjøretøy med HID-frontlys har lysene en
bål fargetone. Den reduseres og blir mer hvit
etter rundt 10 sekunder når systemet endres.
Bytte utvendige pærer
Frontlys
Halogenpærer for nærlys/fjernlys
Du får tilgang til pærene fra hjulskjermen
ved å følge denne fremgangsmåten:
1. Vri forhjulene helt.
2. Fjern hjulskjermen.
3. Fjern sokkelen på frontlyspæren.
Frontlys 4. Vri fronlyspæresokkelen mot klokken, og
dra den ut.
Frontlyspæresokkel
5. Trykk på låsetappen på frontlyspærekon -
takten, og fjern pæren og sokkelen.
6. Sett inn den nye frontlyspæren, og sørg for at den er låst skikkelig på plass.
7. Sett inn frontlyspæren og sokkelen. Vri den med klokken for å sørge for at den er
låst skikkelig på plass.
8. Monter hjulskjermen igjen.
MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler.
ADVARSEL!
En flyktig høyspenning forekommer i pære -
sokkelen på HID-frontlys når frontlysbryte -
ren er slått på. Dette kan føre til alvorlig
elektrisk støt hvis ikke riktig service blir
utført. Kontakt en autorisert forhandler for
å få service.
1 – Nødlyssokkel
2 – Fjernlyssokkel
20_MP_UG_NO_EU_t.book Page 186

187

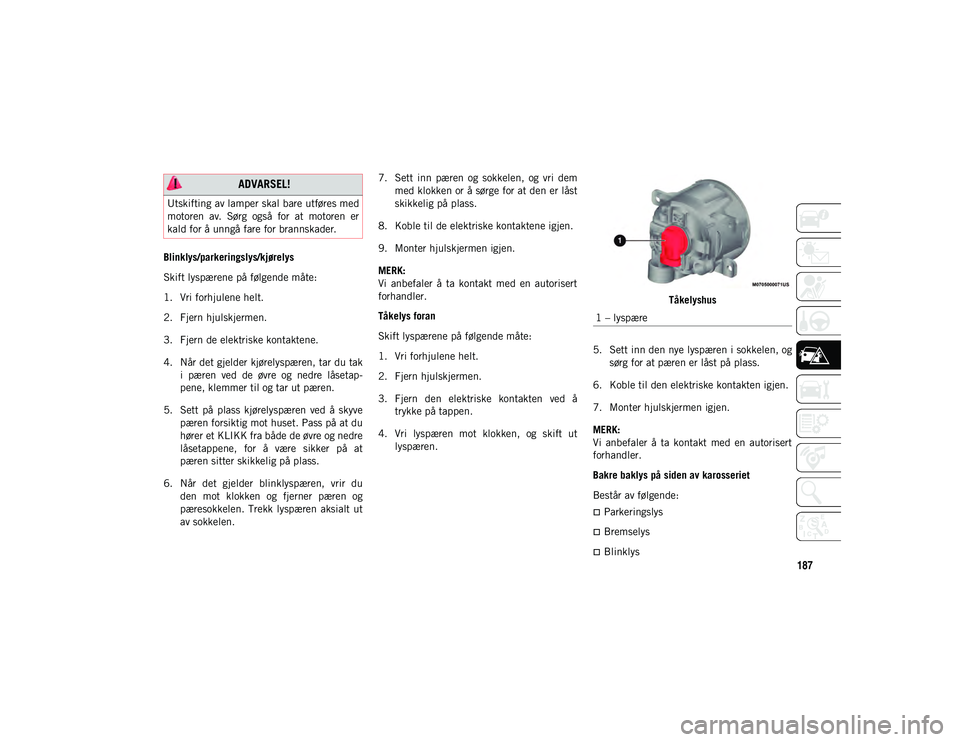

Blinklys/parkeringslys/kjørelys
Skift lyspærene på følgende måte:
1. Vri forhjulene helt.
2. Fjern hjulskjermen.
3. Fjern de elektriske kontaktene.
4. Når det gjelder kjørelyspæren, tar du taki pæren ved de øvre og nedre låsetap -
pene, klemmer til og tar ut pæren.
5. Sett på plass kjørelyspæren ved å skyve pæren forsiktig mot huset. Pass på at du
hører et KLIKK fra både de øvre og nedre
låsetappene, for å være sikker på at
pæren sitter skikkelig på plass.
6. Når det gjelder blinklyspæren, vrir du den mot klokken og fjerner pæren og
pæresokkelen. Trekk lyspæren aksialt ut
av sokkelen. 7. Sett inn pæren og sokkelen, og vri dem
med klokken or å sørge for at den er låst
skikkelig på plass.
8. Koble til de elektriske kontaktene igjen.
9. Monter hjulskjermen igjen.
MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler.
Tåkelys foran
Skift lyspærene på følgende måte:
1. Vri forhjulene helt.
2. Fjern hjulskjermen.
3. Fjern den elektriske kontakten ved å trykke på tappen.
4. Vri lyspæren mot klokken, og skift ut lyspæren. Tåkelyshus
5. Sett inn den nye lyspæren i sokkelen, og sørg for at pæren er låst på plass.
6. Koble til den elektriske kontakten igjen.
7. Monter hjulskjermen igjen.
MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler.
Bakre baklys på siden av karosseriet
Består av følgende:
Parkeringslys
Bremselys
Blinklys
ADVARSEL!
Utskifting av lamper skal bare utføres med
motoren av. Sørg også for at motoren er
kald for å unngå fare for brannskader.
1 – lyspære
20_MP_UG_NO_EU_t.book Page 187

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
188

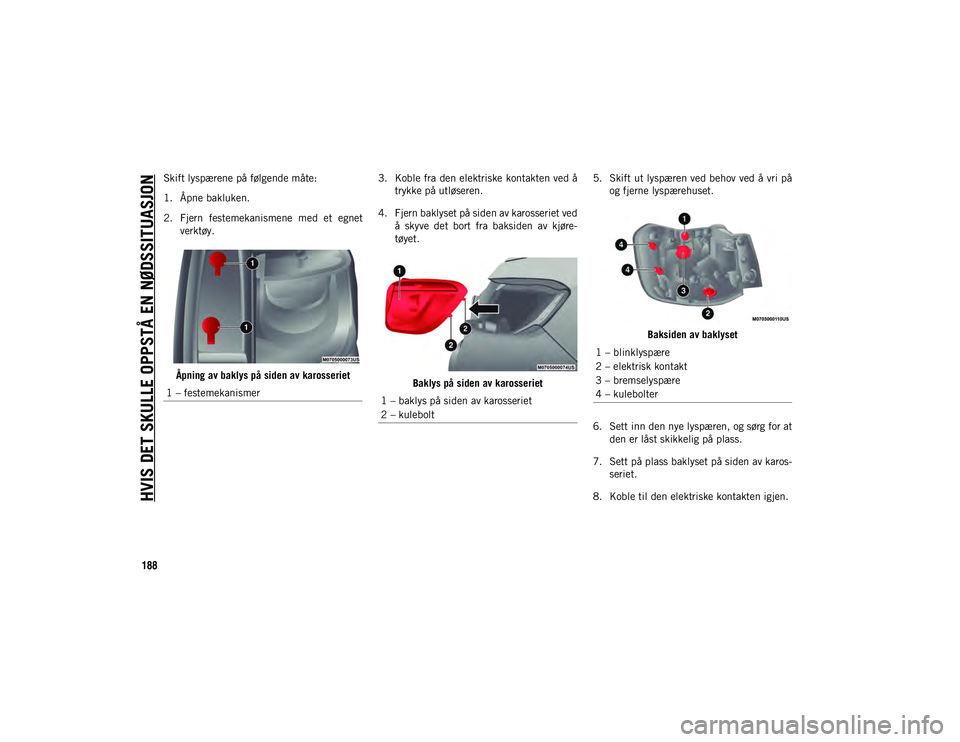

Skift lyspærene på følgende måte:
1. Åpne bakluken.
2. Fjern festemekanismene med et egnetverktøy.
Åpning av baklys på siden av karosseriet 3. Koble fra den elektriske kontakten ved å
trykke på utløseren.
4. Fjern baklyset på siden av karosseriet ved å skyve det bort fra baksiden av kjøre -
tøyet.
Baklys på siden av karosseriet 5. Skift ut lyspæren ved behov ved å vri på
og fjerne lyspærehuset.
Baksiden av baklyset
6. Sett inn den nye lyspæren, og sørg for at den er låst skikkelig på plass.
7. Sett på plass baklyset på siden av karos -
seriet.
8. Koble til den elektriske kontakten igjen.
1 – festemekanismer
1 – baklys på siden av karosseriet
2 – kulebolt
1 – blinklyspære
2 – elektrisk kontakt
3 – bremselyspære
4 – kulebolter
20_MP_UG_NO_EU_t.book Page 188
