IN GEVAL VAN NOOD/PECH

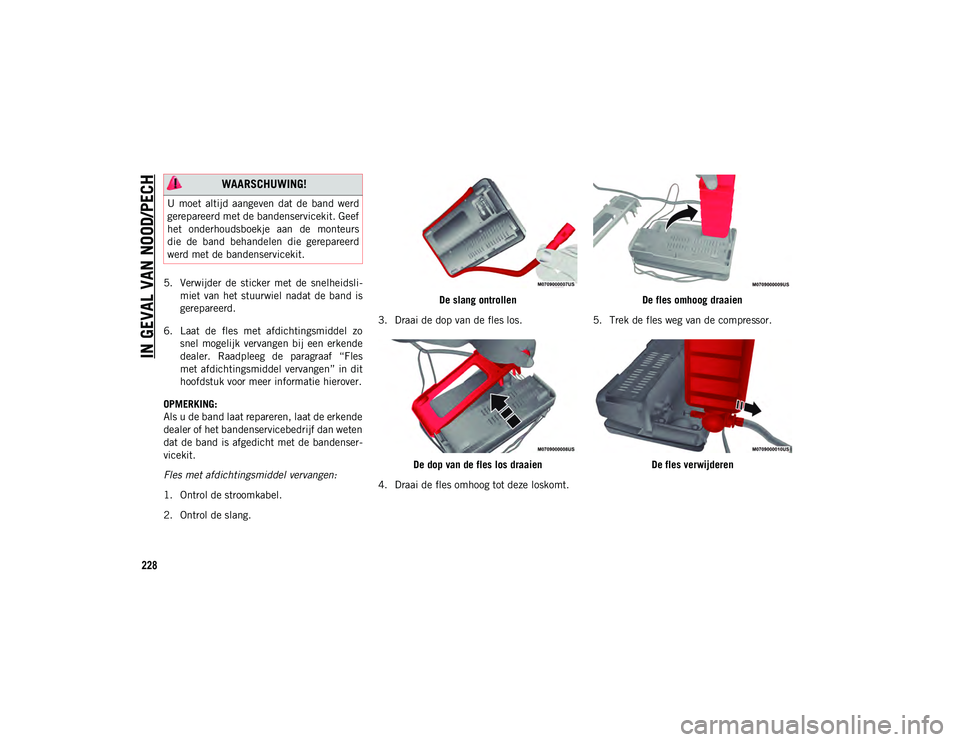

228
5. Verwijder de sticker met de snelheidsli-
miet van het stuurwiel nadat de band is
gerepareerd.
6. Laat de fles met afdichtingsmiddel zo snel mogelijk vervangen bij een erkende
dealer. Raadpleeg de paragraaf “Fles
met afdichtingsmiddel vervangen” in dit
hoofdstuk voor meer informatie hierover.
OPMERKING:
Als u de band laat repareren, laat de erkende
dealer of het bandenservicebedrijf dan weten
dat de band is afgedicht met de bandenser -
vicekit.
Fles met afdichtingsmiddel vervangen:
1. Ontrol de stroomkabel.
2. Ontrol de slang. De slang ontrollen
3. Draai de dop van de fles los.
De dop van de fles los draaien
4. Draai de fles omhoog tot deze loskomt. De fles omhoog draaien
5. Trek de fles weg van de compressor.
De fles verwijderen
WAARSCHUWING!
U moet altijd aangeven dat de band werd
gerepareerd met de bandenservicekit. Geef
het onderhoudsboekje aan de monteurs
die de band behandelen die gerepareerd
werd met de bandenservicekit.
20_MP_UG_NL_EU_t.book Page 228

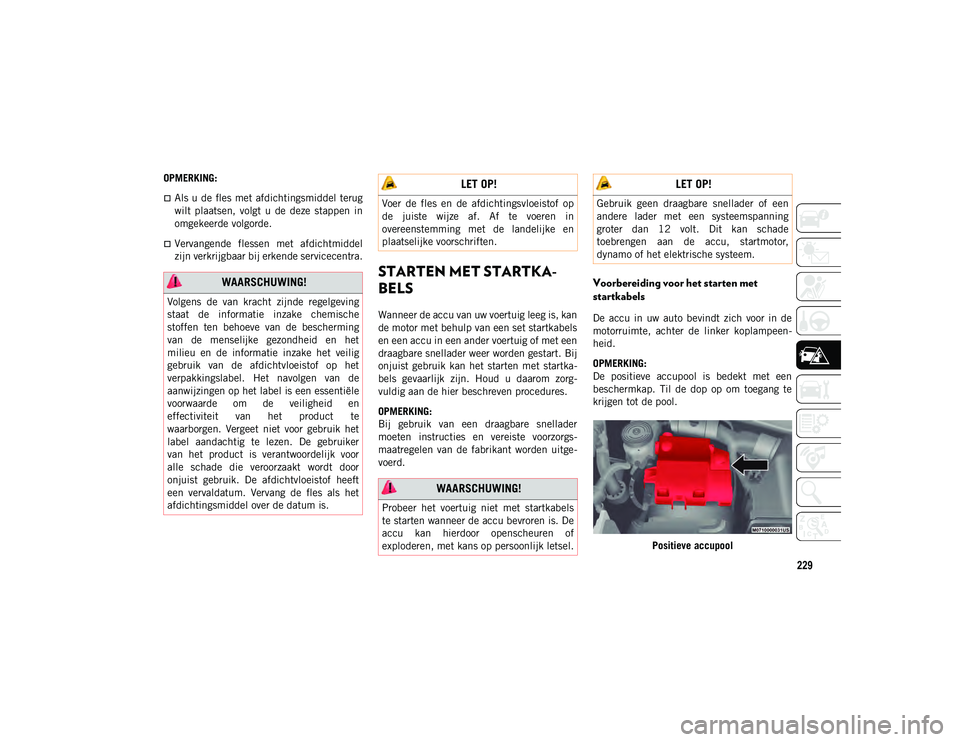

229
OPMERKING:
Als u de fles met afdichtingsmiddel terug
wilt plaatsen, volgt u de deze stappen in
omgekeerde volgorde.
Vervangende flessen met afdichtmiddel
zijn verkrijgbaar bij erkende servicecentra.
STARTEN MET STARTKA-
BELS
Wanneer de accu van uw voertuig leeg is, kan
de motor met behulp van een set startkabels
en een accu in een ander voertuig of met een
draagbare snellader weer worden gestart. Bij
onjuist gebruik kan het starten met startka -
bels gevaarlijk zijn. Houd u daarom zorg -
vuldig aan de hier beschreven procedures.
OPMERKING:
Bij gebruik van een draagbare snellader
moeten instructies en vereiste voorzorgs -
maatregelen van de fabrikant worden uitge -
voerd.
Voorbereiding voor het starten met
startkabels
De accu in uw auto bevindt zich voor in de
motorruimte, achter de linker koplampeen -
heid.
OPMERKING:
De positieve accupool is bedekt met een
beschermkap. Til de dop op om toegang te
krijgen tot de pool.
Positieve accupool
WAARSCHUWING!
Volgens de van kracht zijnde regelgeving
staat de informatie inzake chemische
stoffen ten behoeve van de bescherming
van de menselijke gezondheid en het
milieu en de informatie inzake het veilig
gebruik van de afdichtvloeistof op het
verpakkingslabel. Het navolgen van de
aanwijzingen op het label is een essentiële
voorwaarde om de veiligheid en
effectiviteit van het product te
waarborgen. Vergeet niet voor gebruik het
label aandachtig te lezen. De gebruiker
van het product is verantwoordelijk voor
alle schade die veroorzaakt wordt door
onjuist gebruik. De afdichtvloeistof heeft
een vervaldatum. Vervang de fles als het
afdichtingsmiddel over de datum is.
LET OP!
Voer de fles en de afdichtingsvloeistof op
de juiste wijze af. Af te voeren in
overeenstemming met de landelijke en
plaatselijke voorschriften.
WAARSCHUWING!
Probeer het voertuig niet met startkabels
te starten wanneer de accu bevroren is. De
accu kan hierdoor openscheuren of
exploderen, met kans op persoonlijk letsel.
LET OP!
Gebruik geen draagbare snellader of een
andere lader met een systeemspanning
groter dan 12 volt. Dit kan schade
toebrengen aan de accu, startmotor,
dynamo of het elektrische systeem.
20_MP_UG_NL_EU_t.book Page 229

IN GEVAL VAN NOOD/PECH

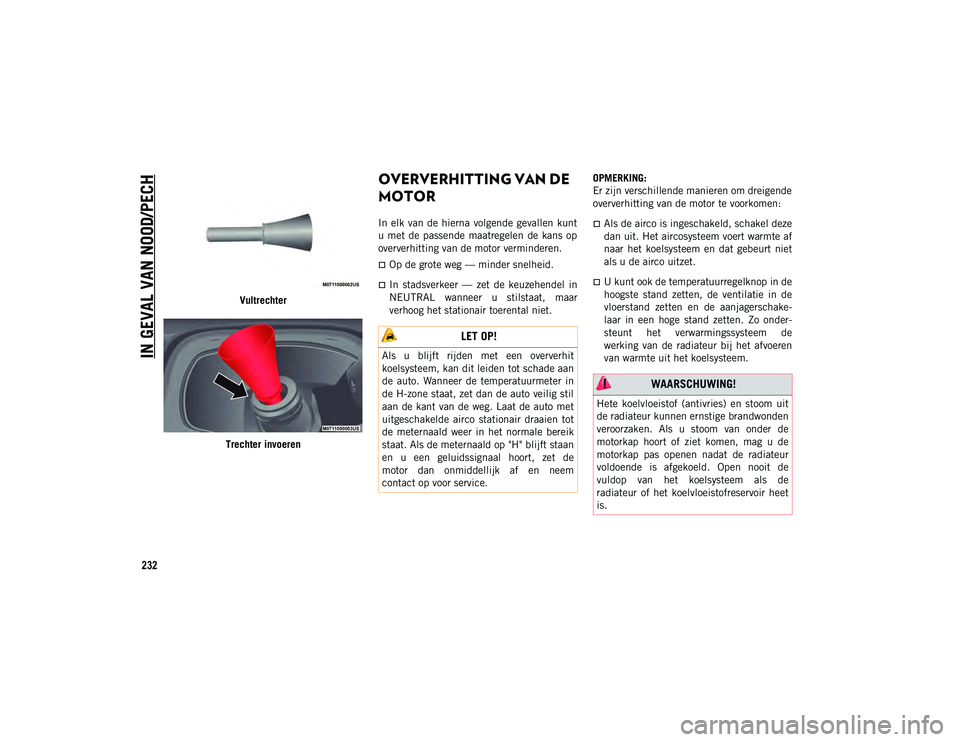

232
Vultrechter
Trechter invoeren
OVERVERHITTING VAN DE
MOTOR
In elk van de hierna volgende gevallen kunt
u met de passende maatregelen de kans op
oververhitting van de motor verminderen.
Op de grote weg — minder snelheid.
In stadsverkeer — zet de keuzehendel in
NEUTRAL wanneer u stilstaat, maar
verhoog het stationair toerental niet. OPMERKING:
Er zijn verschillende manieren om dreigende
oververhitting van de motor te voorkomen:
Als de airco is ingeschakeld, schakel deze
dan uit. Het aircosysteem voert warmte af
naar het koelsysteem en dat gebeurt niet
als u de airco uitzet.
U kunt ook de temperatuurregelknop in de
hoogste stand zetten, de ventilatie in de
vloerstand zetten en de aanjagerschake-
laar in een hoge stand zetten. Zo onder
-
steunt het verwarmingssysteem de
werking van de radiateur bij het afvoeren
van warmte uit het koelsysteem.
LET OP!
Als u blijft rijden met een oververhit
koelsysteem, kan dit leiden tot schade aan
de auto. Wanneer de temperatuurmeter in
de H-zone staat, zet dan de auto veilig stil
aan de kant van de weg. Laat de auto met
uitgeschakelde airco stationair draaien tot
de meternaald weer in het normale bereik
staat. Als de meternaald op "H" blijft staan
en u een geluidssignaal hoort, zet de
motor dan onmiddellijk af en neem
contact op voor service.
WAARSCHUWING!
Hete koelvloeistof (antivries) en stoom uit
de radiateur kunnen ernstige brandwonden
veroorzaken. Als u stoom van onder de
motorkap hoort of ziet komen, mag u de
motorkap pas openen nadat de radiateur
voldoende is afgekoeld. Open nooit de
vuldop van het koelsysteem als de
radiateur of het koelvloeistofreservoir heet
is.
20_MP_UG_NL_EU_t.book Page 232

SERVICE EN ONDERHOUD
242
Raadpleeg het onderhoudsschema op de
volgende pagina voor de vereiste onder-
houdsintervallen.Onderhoudsschema — 1.4-liter
benzinemotor
OPMERKING:
Zodra u de laatste taak in de tabel hebt
uitgevoerd, gaat u verder met het geplande
onderhoud, waarbij u de aangegeven
frequentie in het schema aanhoudt door elke bewerking te voorzien van een markering in
de vorm een punt of een specifieke opmer
-
king. Als u het onderhoud opnieuw aanvat
vanaf het begin van het schema, kan het
toegestane interval voor sommige bewer -
kingen worden overschreden.
LET OP!
Als noodzakelijk onderhoud achterwege
wordt gelaten, kan dit leiden tot schade
aan uw auto.
Afstand of verstreken tijd (wat het eerst komt)
9.000
18.000
27.000
36.000
45.000
54.000
63.000
72.000
81.000
90.000
99.000
108.000
117.000
126.000
135.000
144.000
153.000
162.000
171.000
180.000
Of maanden: 12 24 36 48 60 72 84 96
108 120 132 144 156 168 180 192 204 216 228 240

Of kilometer:
15.000
30.000
45.000
60.000
75.000
90.000
105.000
120.000
135.000
150.000
165.000
180.000
195.000
210.000
225.000
240.000
255.000
270.000
285.000
300.000
Motorolie verversen en
oliefilter vervangen.**** X X X X X X X X X X X X X X X X X X X X
Banden rouleren X X X X X X X X X X X X X X X X X X X X
Bij gebruik van de auto in
een stoffige omgeving of in
het terrein: luchtfilter
inspecteren en indien nodig
vervangen. X X X X X X X X X X
Remvoeringen inspecteren
en indien nodig vervangen. X X X X X X X X X X
20_MP_UG_NL_EU_t.book Page 242

SERVICE EN ONDERHOUD
244
Luchtfilter van motor
vervangen. (○) X
XXXXX
Airconditioning-/
interieurluchtfilter
vervangen. X X X X X X X X X X
Bougies vervangen. ** X X X X X X X X X X
Koelsysteem doorspoelen en
koelvloeistof verversen na
10 jaar of 240.000 km
(150.000 mijl), afhankelijk
van wat eerst komt. X
XX
Visuele controle uitvoeren
van de conditie van de
hulpaandrijfriem(en) (***) X
XX
Spanning van de
hulpaandrijfriem
controleren (uitvoeringen
zonder automatische
spanner) (***) X
XX
Afstand of verstreken tijd
(wat het eerst komt)
9.000
18.000
27.000
36.000
45.000
54.000
63.000
72.000
81.000
90.000
99.000
108.000
117.000
126.000
135.000
144.000
153.000
162.000
171.000
180.000
Of maanden: 12 24 36 48 60 72 84 96
108 120 132 144 156 168 180 192 204 216 228 240

Of kilometer:
15.000
30.000
45.000
60.000
75.000
90.000
105.000
120.000
135.000
150.000
165.000
180.000
195.000
210.000
225.000
240.000
255.000
270.000
285.000
300.000
20_MP_UG_NL_EU_t.book Page 244

SERVICE EN ONDERHOUD
246
2.4-liter benzinemotor
Uw auto is uitgerust met een automatische
indicator voor olieverversing. De indicator
voor olieverversing herinnert u eraan dat de
motorolie van uw auto moet worden ververst.
Afhankelijk van de bedrijfsomstandigheden
van de motor wordt het bericht voor olie
verversen weergegeven in de instrumenten-
groep. Dit betekent dat uw auto een onder -
houdsbeurt nodig heeft. Omstandigheden zoals frequente korte ritten en gebruik van de
trekhaak, zeer hoge of lage omgevingstempe
-
raturen zijn van invloed op de weergave van
het bericht "Change Oil" (olie verversen) of
"Oil Change Required" (olieverversing
vereist). Bij zware bedrijfsomstandigheden
kan het bericht voor olie verversen al na
5600 km (3500 mijl) gaan branden na de laatste reset. Laat het onderhoud zo snel
mogelijk, binnen 805 km (500 mijl),
uitvoeren.
OPMERKING:
Onder geen beding mogen de intervalter -
mijnen voor olieverversing groter zijn dan
7,500 miles (12 000 km) of 12 maanden, afhankelijk van wat eerst komt.
OPMERKING:
Het lampje voor olie verversen gaat niet
branden onder deze omstandigheden. Eenmaal per maand of voor een lange rit:
Oliepeil controleren.
Niveau van de ruitensproeiervloeistof
controleren.
Bandenspanning controleren en kijken of
er sprake is van ongebruikelijke slijtage of
beschadigingen. Rouleer banden bij de
eerste tekenen van ongelijkmatige slijtage,
zelfs voordat de indicator voor olie
verversen gaat branden.
Controleer de vloeistofniveaus van het
koelvloeistofreservoir en het hoofdremci
-
linderreservoir en vul indien nodig vloei -
stof bij.
De werking van alle lampen binnen en
buiten controleren.
WAARSCHUWING!
U kunt ernstig letsel oplopen tijdens het
werken aan of bij een motorvoertuig.
Voer alleen werkzaamheden uit waarvan
u kennis hebt en waarvoor u over het
juiste gereedschap beschikt. Als u twij -
felt over uw kunde om een bepaalde
werkzaamheid uit te voeren, breng dan
uw auto naar een vakkundige monteur.
Het niet correct inspecteren en onder -
houden van uw auto kan tot gevolg
hebben dat een onderdeel niet correct
functioneert, wat de rijeigenschappen en
prestaties nadelig beïnvloedt. Dit kan
een aanrijding tot gevolg hebben.
20_MP_UG_NL_EU_t.book Page 246

SERVICE EN ONDERHOUD

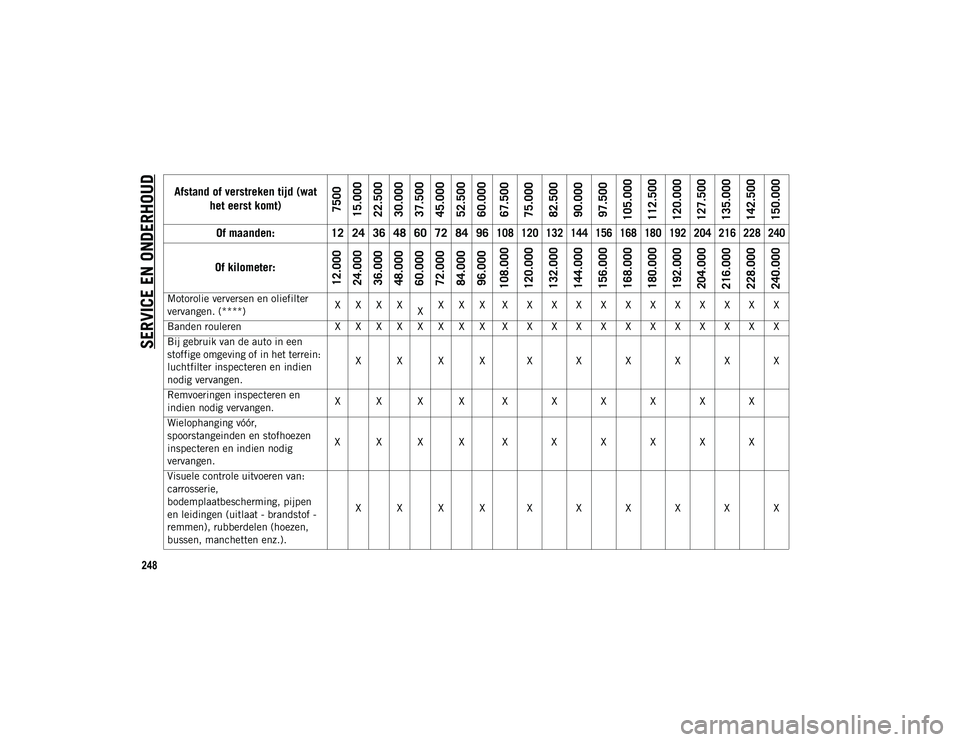

248Afstand of verstreken tijd (wat
het eerst komt)
7500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Of maanden: 12 24 36 48 60 72 84 96
108 120 132 144 156 168 180 192 204 216 228 240

Of kilometer:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
Motorolie verversen en oliefilter
vervangen. (****) X X X X
X X X X X X X X X X X X X X X X
Banden rouleren X X X X X X X X X X X X X X X X X X X X
Bij gebruik van de auto in een
stoffige omgeving of in het terrein:
luchtfilter inspecteren en indien
nodig vervangen. X X X X X X X X X X
Remvoeringen inspecteren en
indien nodig vervangen. X X X X X X X X X X
Wielophanging vóór,
spoorstangeinden en stofhoezen
inspecteren en indien nodig
vervangen. X X X X X X X X X X
Visuele controle uitvoeren van:
carrosserie,
bodemplaatbescherming, pijpen
en leidingen (uitlaat - brandstof -
remmen), rubberdelen (hoezen,
bussen, manchetten enz.). X X X X X X X X X X
20_MP_UG_NL_EU_t.book Page 248

SERVICE EN ONDERHOUD
250
* Het verversingsinterval van remvloeistof wordt uitgedrukt in tijd, niet in kilometers.
** Het vervangingsinterval van de bougies wordt uitgedrukt in kilometers, niet in jaren.
(○) Als het voertuig wordt gebruikt in stoffige omgevingen, moet dit filter om de 12.000 km (7.500 mijl) worden vervangen.
*** Dit onderhoud wordt aanbevolen door de fabrikant, maar is niet vereist om de emissiegarantie te behouden.
Intensief gebruik van het voertuig
**** Ververs de motorolie en vervang het motoroliefilter elke 7.500 km (4.500 mijl) of 12 maanden wanneer u uw auto onder een van de volgende zware omstan -
digheden gebruikt:
Ritten met veelvuldig stoppen en optrekken.Rijden in stoffige omgevingen.Korte ritten van minder dan 16 km (10 mijl).Trekken van een aanhanger.Taxi, politie of besteldiensten (gebruik als bedrijfswagen).Rijden in het terrein of de woestijn.
PCV-klep controleren en zo nodig
vervangen. (***) X
De hulpaandrijfriem aan de
voorzijde, de spanner en de
geleiderol inspecteren en indien
nodig vervangen. X
Afstand of verstreken tijd (wat
het eerst komt)
7500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Of maanden: 12 24 36 48 60 72 84 96
108 120 132 144 156 168 180 192 204 216 228 240

Of kilometer:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
20_MP_UG_NL_EU_t.book Page 250

SERVICE EN ONDERHOUD
252
Eenmaal per maand of voor een lange rit
Oliepeil controleren.
Niveau van de ruitensproeiervloeistof
controleren.
Controleer de bandenspanning en let op
ongewone slijtage of beschadigingen.
Rouleer banden bij de eerste tekenen van
ongelijkmatige slijtage, zelfs voordat de
indicator voor olie verversen gaat branden.
Controleer de vloeistofniveaus van het
koelvloeistofreservoir en de hoofdremci-
linder en vul indien nodig vloeistof bij.
De werking van alle lampen binnen en
buiten controleren.
Controle en herstel van additiefpeil voor
AdBlue® voor dieselemissies (UREUM)
(indien aanwezig). Bij elke olieverversing
Motoroliefilter vervangen.
Remslangen en -leidingen controleren.
Controleren op de aanwezigheid van water
in de brandstoffilter/waterafscheidereen
-
heid.
Controleer de homokinetische koppeling/
cardankoppelingen.
Gebruik van de auto onder zware omstandig -
heden
Herstel het peil van het additief voor
dieselemissies AdBlue® (UREUM) (indien
aanwezig), wanneer het lampje brandt of
het bericht wordt weergegeven in het
instrumentenpaneel.
Onderhoudsschema — dieselmotoren
OPMERKING:
Zodra u de laatste taak in de tabel hebt
uitgevoerd, gaat u verder met het geplande
onderhoud, waarbij u de aangegeven
frequentie in het schema aanhoudt door elke
bewerking te voorzien van een markering in
de vorm een punt of een specifieke opmer -
king. Als u het onderhoud opnieuw aanvat
vanaf het begin van het schema, kan het
toegestane interval voor sommige bewer -
kingen worden overschreden.
LET OP!
Als noodzakelijk onderhoud achterwege
wordt gelaten, kan dit leiden tot schade
aan uw auto.
20_MP_UG_NL_EU_t.book Page 252

SERVICE EN ONDERHOUD
254
Extra onderhoud
Luchtfilter van motor vervangen.X X X X X X X
Airconditioning-/interieurluchtfilter vervangen. X X X X X X X
Remvloeistof om de 24 maanden verversen bij gebruik
van DOT 4-remvloeistof. (***) X X X X X X X
Brandstoffilter van motor vervangen. X X X X X X X
Hulpaandrijfriem controleren. (**) XXX
Hulpaandrijfriem vervangen. (**) XX
Vloeistof voor de handgeschakelde versnellingsbak
verversen bij: trekken van aanhanger, zware belasting,
gebruik als taxi of politiewagen, besteldienst,
terreinrijden, gebruik in de woestijn, of als meer dan
50% van de tijd met hoge snelheid wordt gereden bij
temperaturen hoger dan 32°C (90°F). X
XX
Koelsysteem doorspoelen en koelvloeistof verversen na
10 jaar of 240.000 km (150.000 mijl), afhankelijk
van wat eerst komt. X X
Afstand of verstreken tijd (wat het eerst komt)
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
162.500
175.000
187.500
Of aantal jaar: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Of kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
260.000
280.000
300.000
20_MP_UG_NL_EU_t.book Page 254
