SERVICE EN ONDERHOUD
256

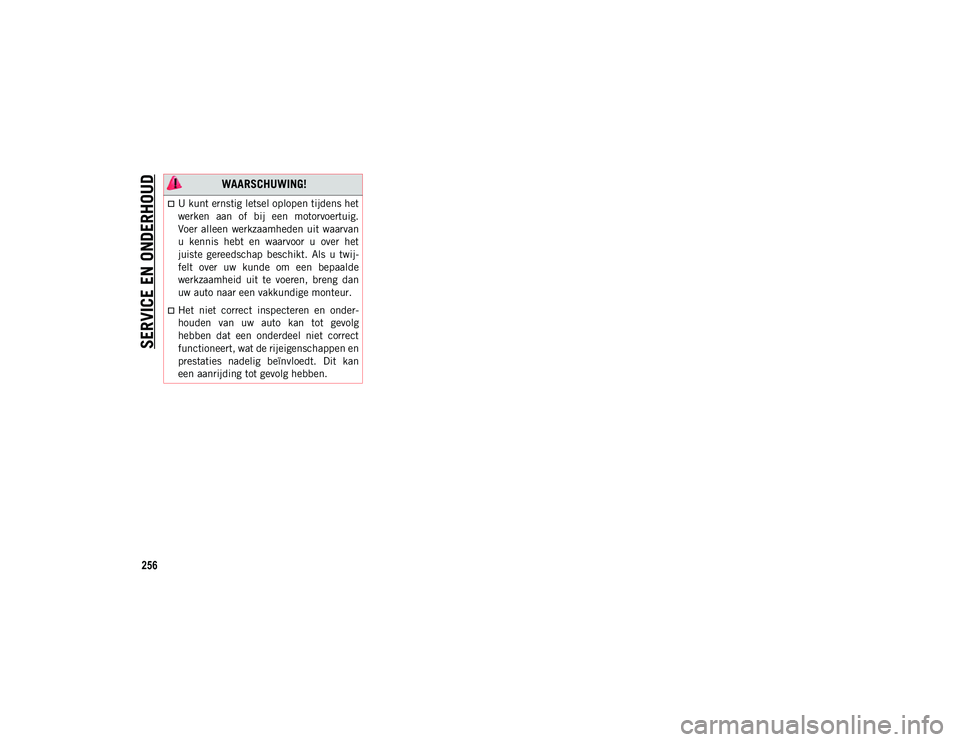

WAARSCHUWING!
U kunt ernstig letsel oplopen tijdens het
werken aan of bij een motorvoertuig.
Voer alleen werkzaamheden uit waarvan
u kennis hebt en waarvoor u over het
juiste gereedschap beschikt. Als u twij-
felt over uw kunde om een bepaalde
werkzaamheid uit te voeren, breng dan
uw auto naar een vakkundige monteur.
Het niet correct inspecteren en onder -
houden van uw auto kan tot gevolg
hebben dat een onderdeel niet correct
functioneert, wat de rijeigenschappen en
prestaties nadelig beïnvloedt. Dit kan
een aanrijding tot gevolg hebben.
20_MP_UG_NL_EU_t.book Page 256

SERVICE EN ONDERHOUD
258

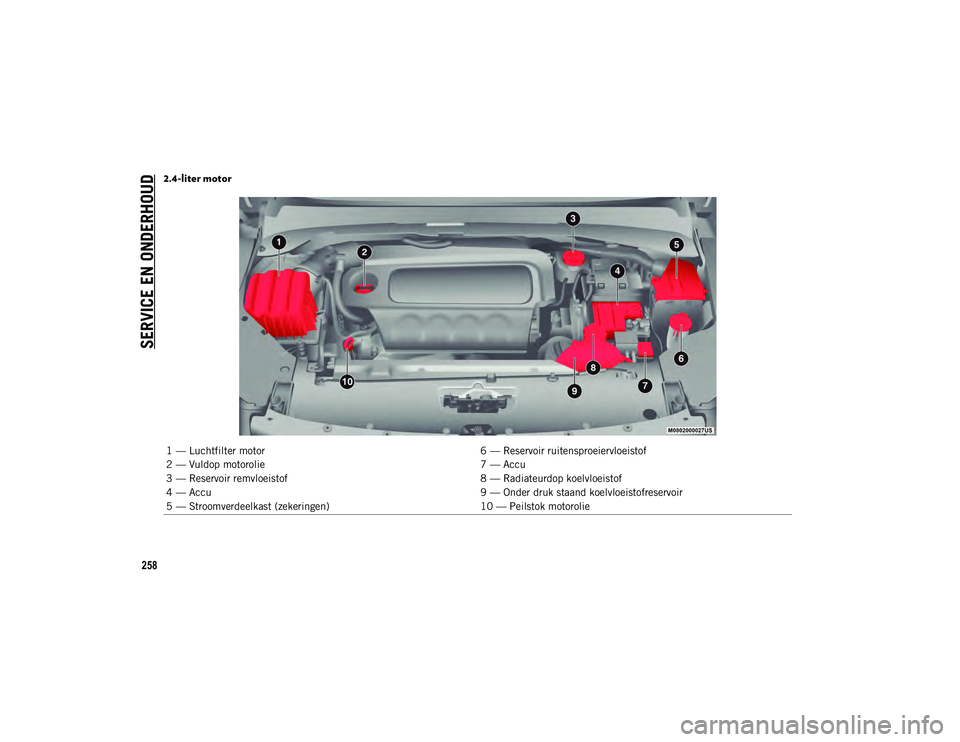

2.4-liter motor
1 — Luchtfilter motor6 — Reservoir ruitensproeiervloeistof
2 — Vuldop motorolie 7 — Accu
3 — Reservoir remvloeistof 8 — Radiateurdop koelvloeistof
4 — Accu 9 — Onder druk staand koelvloeistofreservoir
5 — Stroomverdeelkast (zekeringen) 10 — Peilstok motorolie
20_MP_UG_NL_EU_t.book Page 258

SERVICE EN ONDERHOUD
260
1.6-liter dieselmotor
1 — Luchtfilter motor6 — Reservoir ruitensproeiervloeistof
2 — Vuldop motorolie 7 — Radiateurdop koelvloeistof
3 — Reservoir remvloeistof 8 — Onder druk staand koelvloeistofreservoir
4 — Accu 9 — Peilstok motorolie
5 — Stroomverdeelkast (zekeringen)
20_MP_UG_NL_EU_t.book Page 260

SERVICE EN ONDERHOUD
262
(Vervolgd)

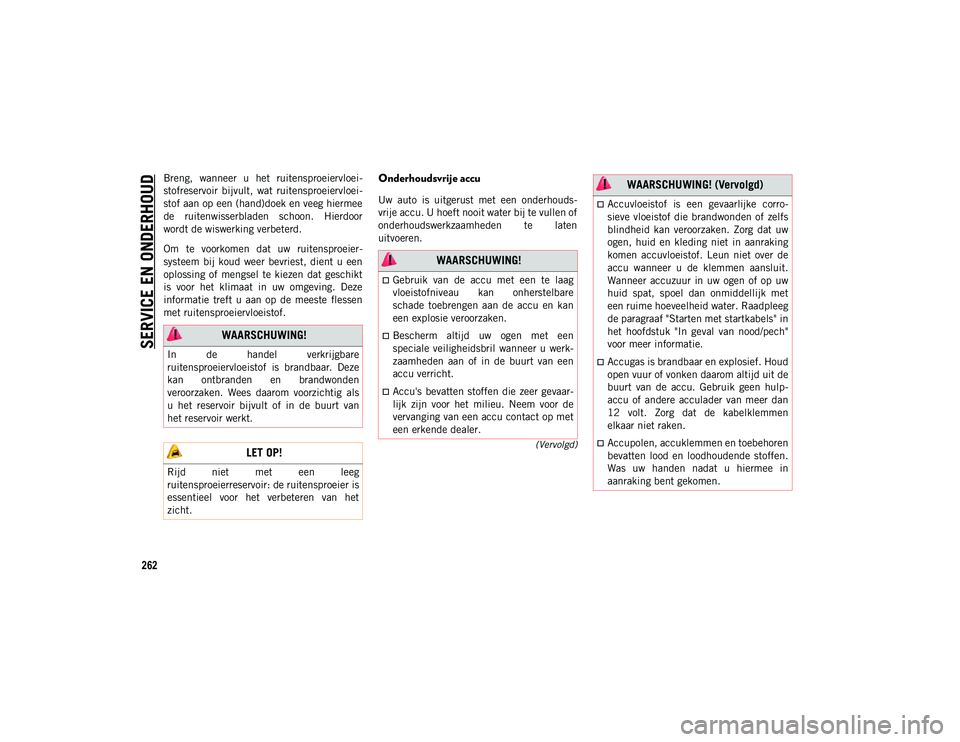

Breng, wanneer u het ruitensproeiervloei-
stofreservoir bijvult, wat ruitensproeiervloei -
stof aan op een (hand)doek en veeg hiermee
de ruitenwisserbladen schoon. Hierdoor
wordt de wiswerking verbeterd.
Om te voorkomen dat uw ruitensproeier -
systeem bij koud weer bevriest, dient u een
oplossing of mengsel te kiezen dat geschikt
is voor het klimaat in uw omgeving. Deze
informatie treft u aan op de meeste flessen
met ruitensproeiervloeistof.Onderhoudsvrije accu
Uw auto is uitgerust met een onderhouds -
vrije accu. U hoeft nooit water bij te vullen of
onderhoudswerkzaamheden te laten
uitvoeren.
WAARSCHUWING!
In de handel verkrijgbare
ruitensproeiervloeistof is brandbaar. Deze
kan ontbranden en brandwonden
veroorzaken. Wees daarom voorzichtig als
u het reservoir bijvult of in de buurt van
het reservoir werkt.
LET OP!
Rijd niet met een leeg
ruitensproeierreservoir: de ruitensproeier is
essentieel voor het verbeteren van het
zicht.
WAARSCHUWING!
Gebruik van de accu met een te laag
vloeistofniveau kan onherstelbare
schade toebrengen aan de accu en kan
een explosie veroorzaken.
Bescherm altijd uw ogen met een
speciale veiligheidsbril wanneer u werk-
zaamheden aan of in de buurt van een
accu verricht.
Accu's bevatten stoffen die zeer gevaar -
lijk zijn voor het milieu. Neem voor de
vervanging van een accu contact op met
een erkende dealer.
Accuvloeistof is een gevaarlijke corro-
sieve vloeistof die brandwonden of zelfs
blindheid kan veroorzaken. Zorg dat uw
ogen, huid en kleding niet in aanraking
komen accuvloeistof. Leun niet over de
accu wanneer u de klemmen aansluit.
Wanneer accuzuur in uw ogen of op uw
huid spat, spoel dan onmiddellijk met
een ruime hoeveelheid water. Raadpleeg
de paragraaf "Starten met startkabels" in
het hoofdstuk "In geval van nood/pech"
voor meer informatie.
Accugas is brandbaar en explosief. Houd
open vuur of vonken daarom altijd uit de
buurt van de accu. Gebruik geen hulp -
accu of andere acculader van meer dan
12 volt. Zorg dat de kabelklemmen
elkaar niet raken.
Accupolen, accuklemmen en toebehoren
bevatten lood en loodhoudende stoffen.
Was uw handen nadat u hiermee in
aanraking bent gekomen.
WAARSCHUWING! (Vervolgd)
20_MP_UG_NL_EU_t.book Page 262

263

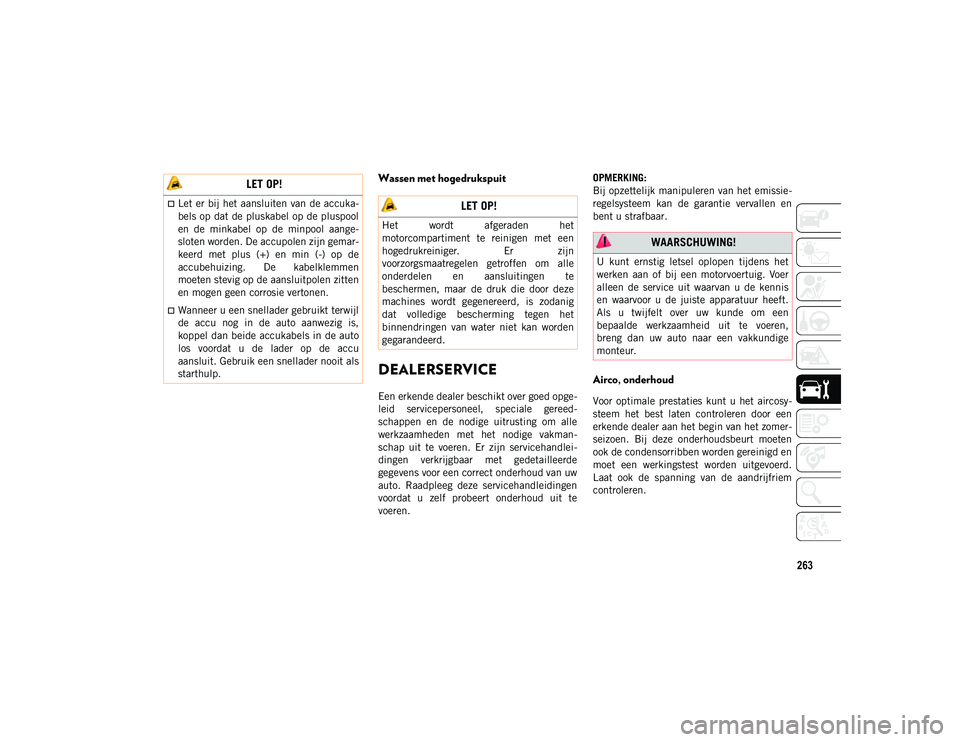

Wassen met hogedrukspuit
DEALERSERVICE
Een erkende dealer beschikt over goed opge-
leid servicepersoneel, speciale gereed -
schappen en de nodige uitrusting om alle
werkzaamheden met het nodige vakman -
schap uit te voeren. Er zijn servicehandlei -
dingen verkrijgbaar met gedetailleerde
gegevens voor een correct onderhoud van uw
auto. Raadpleeg deze servicehandleidingen
voordat u zelf probeert onderhoud uit te
voeren. OPMERKING:
Bij opzettelijk manipuleren van het emissie
-
regelsysteem kan de garantie vervallen en
bent u strafbaar.
Airco, onderhoud
Voor optimale prestaties kunt u het aircosy -
steem het best laten controleren door een
erkende dealer aan het begin van het zomer -
seizoen. Bij deze onderhoudsbeurt moeten
ook de condensorribben worden gereinigd en
moet een werkingstest worden uitgevoerd.
Laat ook de spanning van de aandrijfriem
controleren.
LET OP!
Let er bij het aansluiten van de accuka-
bels op dat de pluskabel op de pluspool
en de minkabel op de minpool aange-
sloten worden. De accupolen zijn gemar -
keerd met plus (+) en min (-) op de
accubehuizing. De kabelklemmen
moeten stevig op de aansluitpolen zitten
en mogen geen corrosie vertonen.
Wanneer u een snellader gebruikt terwijl
de accu nog in de auto aanwezig is,
koppel dan beide accukabels in de auto
los voordat u de lader op de accu
aansluit. Gebruik een snellader nooit als
starthulp.
LET OP!
Het wordt afgeraden het
motorcompartiment te reinigen met een
hogedrukreiniger. Er zijn
voorzorgsmaatregelen getroffen om alle
onderdelen en aansluitingen te
beschermen, maar de druk die door deze
machines wordt gegenereerd, is zodanig
dat volledige bescherming tegen het
binnendringen van water niet kan worden
gegarandeerd.
WAARSCHUWING!
U kunt ernstig letsel oplopen tijdens het
werken aan of bij een motorvoertuig. Voer
alleen de service uit waarvan u de kennis
en waarvoor u de juiste apparatuur heeft.
Als u twijfelt over uw kunde om een
bepaalde werkzaamheid uit te voeren,
breng dan uw auto naar een vakkundige
monteur.
20_MP_UG_NL_EU_t.book Page 263

SERVICE EN ONDERHOUD
264
Aircoluchtfilter
Bezoek uw erkende dealer voor onderhoud.
Wisserbladen
De rubber delen van de wisserbladen, de
voor- en achterruit regelmatig afsponsen of
met een zachte doek en een niet-schurend
reinigingsmiddel schoonmaken. Zo verwij-
dert u strooizout, vet of olieaanslag en
vermindert u de kans op streepvorming en
vlekken.
Als de ruitenwissers langdurig worden
gebruikt terwijl de ruit droog is, zullen de
wisserbladen sneller slijten. Gebruik altijd
sproeivloeistof als u met de wissers strooi -
zout of vuil van een droge voor- of achterruit
wilt verwijderen.
Rijp of ijs niet met behulp van de wissers van
de voor- of achterruit verwijderen. Controleer alvorens te wissen of de wisserbladen niet
aan de voorruit zijn vastgevroren, om bescha
-
diging te voorkomen. Zorg dat de wisser -
bladen niet in aanraking komen met
aardolieproducten zoals motorolie, benzine,
enz.
OPMERKING:
De levensduur van ruitenwisserbladen is
afhankelijk van de geografische regio en de
mate van gebruik. Wanneer u merkt dat de
ruitenwissers klapperen of (water)sporen of
natte plekken achterlaten, dan duidt dit op
een slechte werking van de ruitenwisser -
bladen. Wanneer een van deze symptomen
zich voordoet, reinig of vervang dan de
ruitenwisserbladen.
Uitlaatsysteem
De beste bescherming tegen koolmonoxide -
vergiftiging is een goed onderhouden
uitlaatsysteem.
Wanneer u merkt dat het uitlaatgeluid is
veranderd, uitlaatgassen in de auto ruikt of
als de onder- of achterzijde van de auto is
beschadigd, laat dan een erkende monteur
het volledige uitlaatsysteem en de naburige
carrosseriedelen controleren op breuk,
schade, slijtage of verplaatsingen. Open
naden of losse verbindingen kunnen ertoe
WAARSCHUWING!
Gebruik voor uw airco uitsluitend door de
fabrikant goedgekeurde compres-
sorsmeermiddelen en koudemiddelen.
Sommige niet-goedgekeurde koudemid -
delen zijn brandbaar en explosief en
kunnen daardoor ernstig letsel veroor -
zaken. Andere niet-goedgekeurde koude-
middelen of smeermiddelen kunnen het
systeem beschadigen, wat hoge repara-
tiekosten met zich meebrengt. Raad -
pleeg de Service- en garantiehandleiding
in uw informatie voor de eigenaar voor
meer informatie over de garantie.
Het aircosysteem bevat een koude-
middel onder hoge druk. Om persoonlijk
letsel of schade aan het systeem te voor -
komen mag het bijvullen van koude-
middel, of andere reparaties waarbij
leidingen moeten worden losgekoppeld,
alleen worden uitgevoerd door een
vakbekwame monteur.
LET OP!
Spoel het systeem van de airconditioning
niet met chemicaliën, omdat daardoor de
onderdelen van de airconditioning
beschadigd kunnen raken. Dergelijke
schade wordt niet gedekt door de
standaardgarantie.
20_MP_UG_NL_EU_t.book Page 264

SERVICE EN ONDERHOUD
266
KoelsysteemControle van koelvloeistof
Controleer de koelvloeistof (antivries) ieder
jaar (bij voorkeur voordat de vorst invalt). Als
de motorkoelvloeistof (antivries) vuil of
roestig lijkt, moet het systeem worden
afgetapt en doorgespoeld en daarna met
nieuwe motorkoelvloeistof (antivries) worden
gevuld. Controleer of de voorzijde van de
airco-condensor vrij is van insectenresten,
bladeren, enz. Spuit de voorzijde van de
condensor indien nodig voorzichtig verticaal
vanaf de bovenkant schoon met een tuins-
lang.
Vuldop van het koelsysteem
Draai de vuldop goed vast, zodat wordt voor -
komen dat er koelvloeistof (antivries) wordt
gemorst en de koelvloeistof (antivries) terug -
loopt naar de radiateur via het expansiereser -
voir/koelvloeistofreservoir, indien aanwezig.
Controleer de vuldop en reinig deze grondig
wanneer er afzettingen zichtbaar zijn op het
sluitvlak.
Remsysteem
Om altijd optimale remprestaties te waar -
borgen, moeten alle onderdelen van het
remsysteem regelmatig worden gecontro -
leerd. Raadpleeg "Onderhoudsschema" in dit
hoofdstuk voor de juiste onderhoudsinter -
vallen.
WAARSCHUWING!
Hete koelvloeistof (antivries) en stoom
uit de radiateur kunnen ernstige brand -
wonden veroorzaken. Als u stoom van
onder de motorkap hoort of ziet komen,
mag u de motorkap pas openen nadat de
radiateur voldoende is afgekoeld. Open
nooit de vuldop van het koelsysteem als
de radiateur of het koelvloeistofreservoir
heet is.
Houd uw handen, gereedschap, kleding
en sieraden uit de buurt van de radia-
teurventilator wanneer de motorkap is
geopend. De ventilator start automatisch
en kan op elk moment starten, of de
motor loopt of niet.
Draai de contactsleutel in de OFF-stand,
als u werkzaamheden gaat verrichten in
de buurt van de radiateurventilator. De
ventilator is temperatuurgeregeld en kan
op elk moment gaan draaien indien het
contact in de stand ON staat.
WAARSCHUWING!
Open een heet motorkoelsysteem niet.
Vul nooit koelvloeistof (antivries) bij als
de motor oververhit is. Draai nooit de
vuldop los om een oververhitte motor te
laten afkoelen. Door de hitte komt het
koelsysteem onder druk te staan. Om
brandwonden en ander letsel te voor -
komen, mag u nooit de vuldop verwij -
deren van een koelcircuit dat heet is of
onder druk staat.
Gebruik geen andere vuldop dan de voor -
geschreven vuldop voor uw auto. Dit kan
leiden tot persoonlijk letsel of motor -
schade.
20_MP_UG_NL_EU_t.book Page 266

SERVICE EN ONDERHOUD
268
Handgeschakelde versnellingsbak — indien
aanwezig
Vloeistofpeil controleren
Controleer het vloeistofpeil door de vuldop te
verwijderen. Het vloeistofniveau moet liggen
tussen de onderkant van de vulopening tot
maximaal 4,7 mm (3/16 inch) daaronder.
Indien nodig moet vloeistof worden bijgevuld
tot aan het juiste niveau.
Bezoek uw erkende dealer voor service.
Automatische versnellingsbak
Keuze van smeermiddel
Voor optimale prestaties en levensduur van
de versnellingsbak is het belangrijk dat u de
correcte transmissievloeistof gebruikt.Gebruik alleen door de fabrikant aanbevolen
transmissievloeistof. Raadpleeg de paragraaf
"Vloeistoffen en smeermiddelen" in het
hoofdstuk "Technische gegevens" voor de
specificaties van vloeistoffen. Het is belang
-
rijk dat de transmissievloeistof continu het
vereiste peil heeft en dat u de aanbevolen
vloeistof gebruikt.
OPMERKING:
Er mogen geen chemicaliën door de versnel -
lingsbak worden gespoeld; uitsluitend het
goedgekeurde smeermiddel mag worden
gebruikt.
Speciale additieven
De fabrikant raadt het gebruik van speciale
additieven in de transmissievloeistof ten
zeerste af. Automatische transmissievloei -
stof (ATF) is een geavanceerd en hoog -
waardig product waarvan de prestaties door
additieven nadelig kunnen worden beïn -
vloed. Daarom raden we u aan geen addi -
tieven aan de transmissievloeistof toe te
voegen. Gebruik geen vloeibare afdichtmid -
delen, aangezien deze juist schade aan
afdichtingen kunnen toebrengen.
Vloeistofpeil controleren
De vloeistof is in de fabriek op het juiste peil
gebracht en vereist onder normale gebruiks -
omstandigheden geen aanpassingen. Het is
niet nodig om het vloeistofpeil regelmatig te
controleren en om die reden is geen peilstok
aanwezig. Een erkende dealer kan het trans -
missievloeistofpeil controleren met behulp
Zorg dat er geen vloeistof op basis van
aardolie in de remvloeistof terechtkomt.
De afdichtingen van het remsysteem
kunnen hierdoor worden aangetast,
waardoor de remmen hun werking
gedeeltelijk of geheel kunnen verliezen.
Dit kan een aanrijding tot gevolg hebben.
WAARSCHUWING! (Vervolgd)
LET OP!
Wanneer u een andere
versnellingsbakvloeistof gebruikt dan
aanbevolen door de fabrikant, kan
daardoor de schakelwerking van de
versnellingsbak achteruitgaan en/of grijpt
de koppelomvormer schokkend aan.
Raadpleeg de paragraaf "Vloeistoffen en
smeermiddelen" in het hoofdstuk
"Technische gegevens" voor de
specificaties van vloeistoffen.
LET OP!
Spoel de versnellingsbak niet met
chemicaliën, omdat deze de
versnellingsbak kunnen beschadigen.
Dergelijke schade wordt niet gedekt door
de standaardgarantie.
20_MP_UG_NL_EU_t.book Page 268

269(Vervolgd)

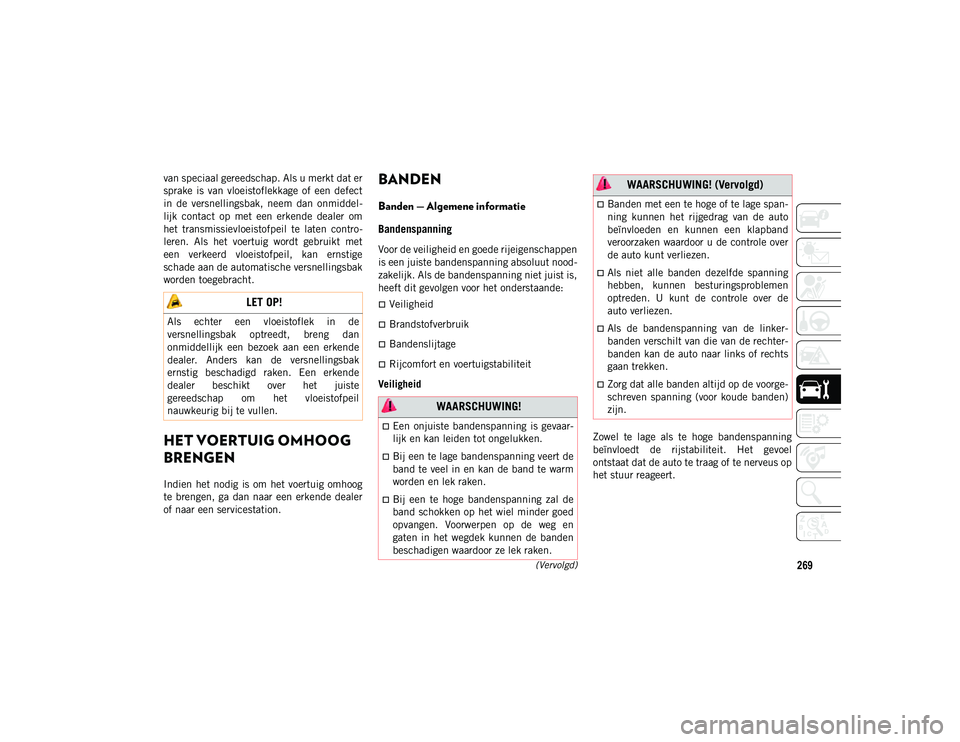

van speciaal gereedschap. Als u merkt dat er
sprake is van vloeistoflekkage of een defect
in de versnellingsbak, neem dan onmiddel-
lijk contact op met een erkende dealer om
het transmissievloeistofpeil te laten contro -
leren. Als het voertuig wordt gebruikt met
een verkeerd vloeistofpeil, kan ernstige
schade aan de automatische versnellingsbak
worden toegebracht.
HET VOERTUIG OMHOOG
BRENGEN
Indien het nodig is om het voertuig omhoog
te brengen, ga dan naar een erkende dealer
of naar een servicestation.
BANDEN
Banden — Algemene informatie
Bandenspanning
Voor de veiligheid en goede rijeigenschappen
is een juiste bandenspanning absoluut nood -
zakelijk. Als de bandenspanning niet juist is,
heeft dit gevolgen voor het onderstaande:
Veiligheid
Brandstofverbruik
Bandenslijtage
Rijcomfort en voertuigstabiliteit
Veiligheid
Zowel te lage als te hoge bandenspanning
beïnvloedt de rijstabiliteit. Het gevoel
ontstaat dat de auto te traag of te nerveus op
het stuur reageert.
LET OP!
Als echter een vloeistoflek in de
versnellingsbak optreedt, breng dan
onmiddellijk een bezoek aan een erkende
dealer. Anders kan de versnellingsbak
ernstig beschadigd raken. Een erkende
dealer beschikt over het juiste
gereedschap om het vloeistofpeil
nauwkeurig bij te vullen.
WAARSCHUWING!
Een onjuiste bandenspanning is gevaar-
lijk en kan leiden tot ongelukken.
Bij een te lage bandenspanning veert de
band te veel in en kan de band te warm
worden en lek raken.
Bij een te hoge bandenspanning zal de
band schokken op het wiel minder goed
opvangen. Voorwerpen op de weg en
gaten in het wegdek kunnen de banden
beschadigen waardoor ze lek raken.
Banden met een te hoge of te lage span -
ning kunnen het rijgedrag van de auto
beïnvloeden en kunnen een klapband
veroorzaken waardoor u de controle over
de auto kunt verliezen.
Als niet alle banden dezelfde spanning
hebben, kunnen besturingsproblemen
optreden. U kunt de controle over de
auto verliezen.
Als de bandenspanning van de linker -
banden verschilt van die van de rechter -
banden kan de auto naar links of rechts
gaan trekken.
Zorg dat alle banden altijd op de voorge-
schreven spanning (voor koude banden)
zijn.
WAARSCHUWING! (Vervolgd)
20_MP_UG_NL_EU_t.book Page 269

SERVICE EN ONDERHOUD
270

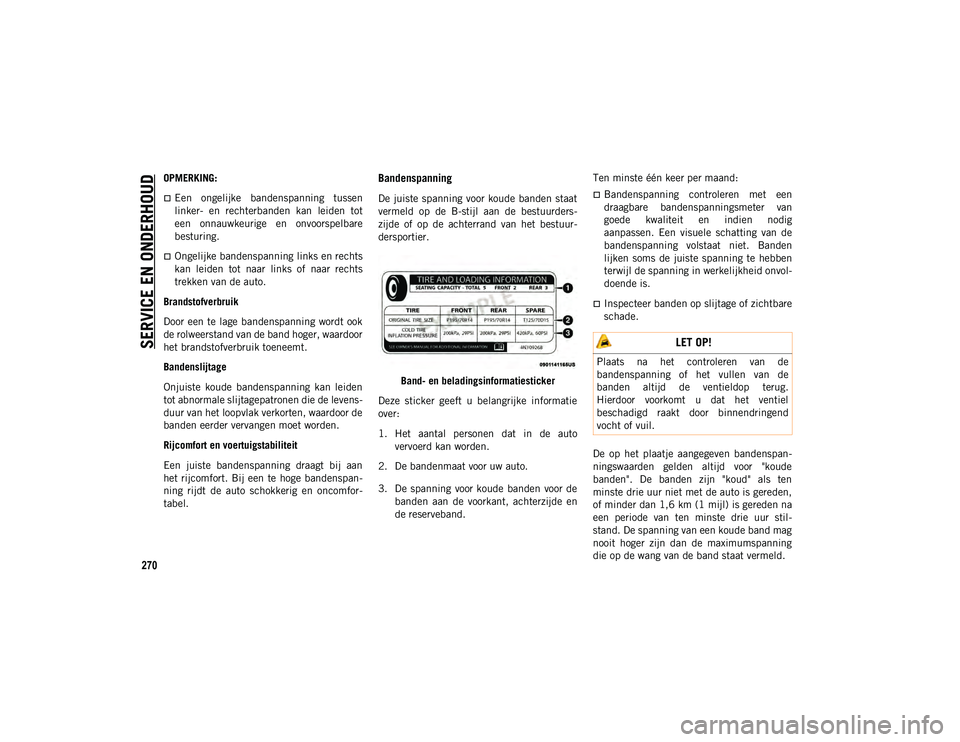

OPMERKING:
Een ongelijke bandenspanning tussen
linker- en rechterbanden kan leiden tot
een onnauwkeurige en onvoorspelbare
besturing.
Ongelijke bandenspanning links en rechts
kan leiden tot naar links of naar rechts
trekken van de auto.
Brandstofverbruik
Door een te lage bandenspanning wordt ook
de rolweerstand van de band hoger, waardoor
het brandstofverbruik toeneemt.
Bandenslijtage
Onjuiste koude bandenspanning kan leiden
tot abnormale slijtagepatronen die de levens -
duur van het loopvlak verkorten, waardoor de
banden eerder vervangen moet worden.
Rijcomfort en voertuigstabiliteit
Een juiste bandenspanning draagt bij aan
het rijcomfort. Bij een te hoge bandenspan -
ning rijdt de auto schokkerig en oncomfor -
tabel.
Bandenspanning
De juiste spanning voor koude banden staat
vermeld op de B-stijl aan de bestuurders -
zijde of op de achterrand van het bestuur -
dersportier.
Band- en beladingsinformatiesticker
Deze sticker geeft u belangrijke informatie
over:
1. Het aantal personen dat in de auto vervoerd kan worden.
2. De bandenmaat voor uw auto.
3. De spanning voor koude banden voor de banden aan de voorkant, achterzijde en
de reserveband. Ten minste één keer per maand:Bandenspanning controleren met een
draagbare bandenspanningsmeter van
goede kwaliteit en indien nodig
aanpassen. Een visuele schatting van de
bandenspanning volstaat niet. Banden
lijken soms de juiste spanning te hebben
terwijl de spanning in werkelijkheid onvol
-
doende is.
Inspecteer banden op slijtage of zichtbare
schade.
De op het plaatje aangegeven bandenspan -
ningswaarden gelden altijd voor "koude
banden". De banden zijn "koud" als ten
minste drie uur niet met de auto is gereden,
of minder dan 1,6 km (1 mijl) is gereden na
een periode van ten minste drie uur stil -
stand. De spanning van een koude band mag
nooit hoger zijn dan de maximumspanning
die op de wang van de band staat vermeld.
LET OP!
Plaats na het controleren van de
bandenspanning of het vullen van de
banden altijd de ventieldop terug.
Hierdoor voorkomt u dat het ventiel
beschadigd raakt door binnendringend
vocht of vuil.
20_MP_UG_NL_EU_t.book Page 270
