JEEP COMPASS 2020 Libretto Uso Manutenzione (in Italian)

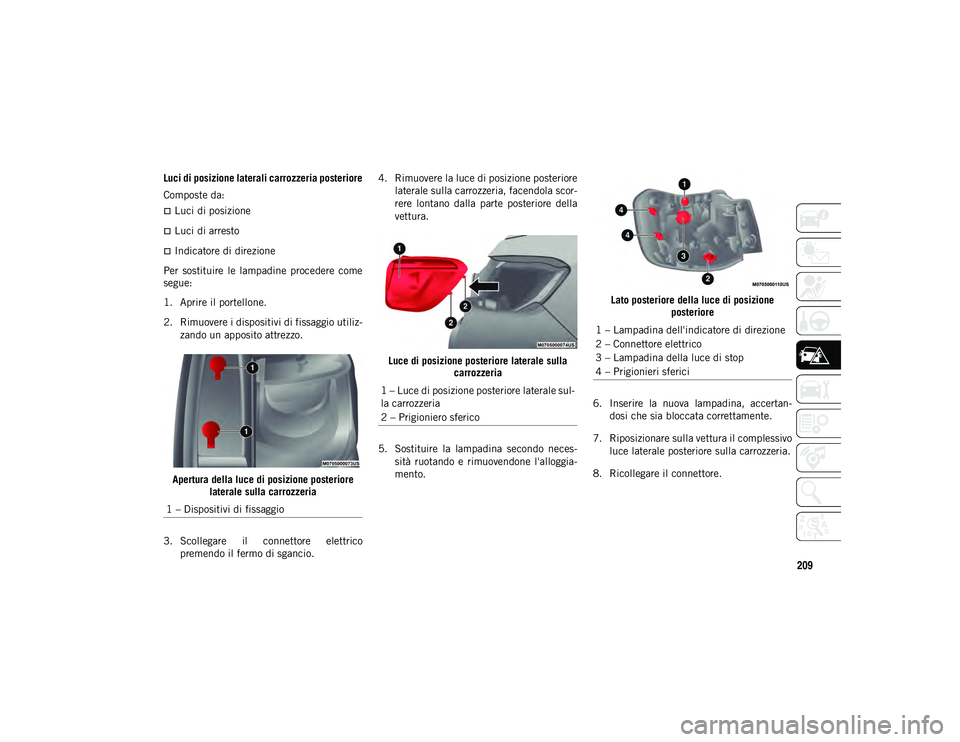

209
Luci di posizione laterali carrozzeria posteriore
Composte da:
Luci di posizione
Luci di arresto
Indicatore di direzione
Per sostituire le lampadine procedere come
segue:
1. Aprire il portellone.
2. Rimuovere i dispositivi di fissaggio utiliz -
zando un apposito attrezzo.
Apertura della luce di posizione posteriore laterale sulla carrozzeria
3. Scollegare il connettore elettrico premendo il fermo di sgancio. 4. Rimuovere la luce di posizione posteriore
laterale sulla carrozzeria, facendola scor -
rere lontano dalla parte posteriore della
vettura.
Luce di posizione posteriore laterale sulla carrozzeria
5. Sostituire la lampadina secondo neces -
sità ruotando e rimuovendone l'alloggia -
mento. Lato posteriore della luce di posizione
posteriore
6. Inserire la nuova lampadina, accertan -
dosi che sia bloccata correttamente.
7. Riposizionare sulla vettura il complessivo luce laterale posteriore sulla carrozzeria.
8. Ricollegare il connettore.
1 – Dispositivi di fissaggio
1 – Luce di posizione posteriore laterale sul -
la carrozzeria
2 – Prigioniero sferico
1 – Lampadina dell'indicatore di direzione
2 – Connettore elettrico
3 – Lampadina della luce di stop
4 – Prigionieri sferici
2020_JEEP_MP_UG_EE.book Page 209

IN CASO DI EMERGENZA

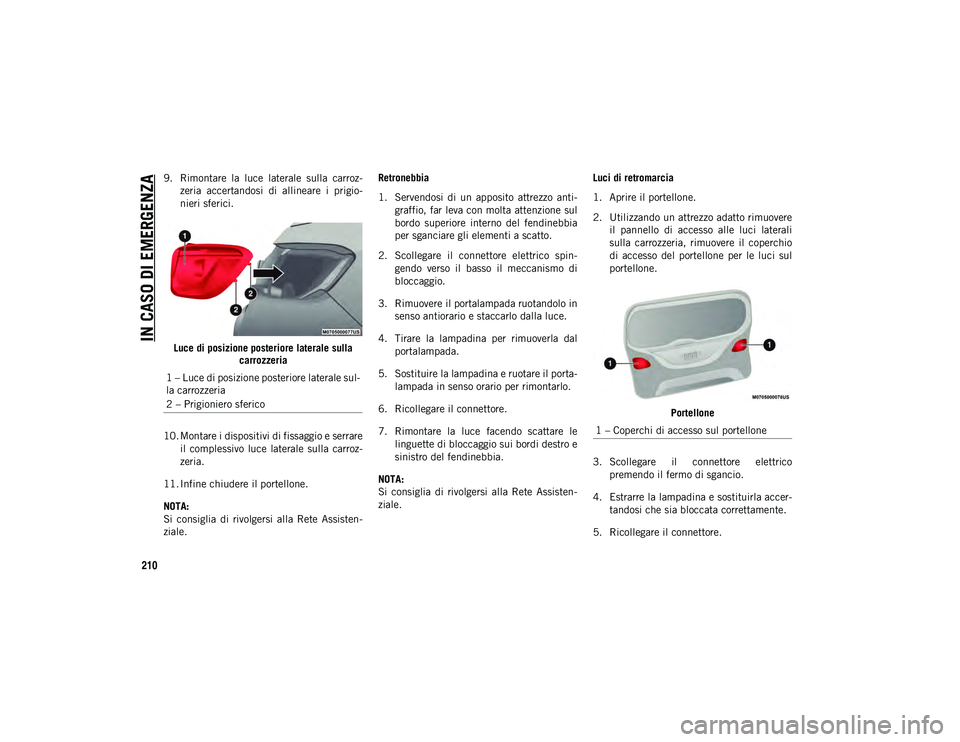

210
9. Rimontare la luce laterale sulla carroz-
zeria accertandosi di allineare i prigio -
nieri sferici.
Luce di posizione posteriore laterale sulla carrozzeria
10. Montare i dispositivi di fissaggio e serrare il complessivo luce laterale sulla carroz -
zeria.
11. Infine chiudere il portellone.
NOTA:
Si consiglia di rivolgersi alla Rete Assisten -
ziale. Retronebbia
1. Servendosi di un apposito attrezzo anti
-
graffio, far leva con molta attenzione sul
bordo superiore interno del fendinebbia
per sganciare gli elementi a scatto.
2. Scollegare il connettore elettrico spin -
gendo verso il basso il meccanismo di
bloccaggio.
3. Rimuovere il portalampada ruotandolo in senso antiorario e staccarlo dalla luce.
4. Tirare la lampadina per rimuoverla dal portalampada.
5. Sostituire la lampadina e ruotare il porta -
lampada in senso orario per rimontarlo.
6. Ricollegare il connettore.
7. Rimontare la luce facendo scattare le linguette di bloccaggio sui bordi destro e
sinistro del fendinebbia.
NOTA:
Si consiglia di rivolgersi alla Rete Assisten -
ziale. Luci di retromarcia
1. Aprire il portellone.
2. Utilizzando un attrezzo adatto rimuovere
il pannello di accesso alle luci laterali
sulla carrozzeria, rimuovere il coperchio
di accesso del portellone per le luci sul
portellone.
Portellone
3. Scollegare il connettore elettrico premendo il fermo di sgancio.
4. Estrarre la lampadina e sostituirla accer -
tandosi che sia bloccata correttamente.
5. Ricollegare il connettore.
1 – Luce di posizione posteriore laterale sul
-
la carrozzeria
2 – Prigioniero sferico
1 – Coperchi di accesso sul portellone
2020_JEEP_MP_UG_EE.book Page 210

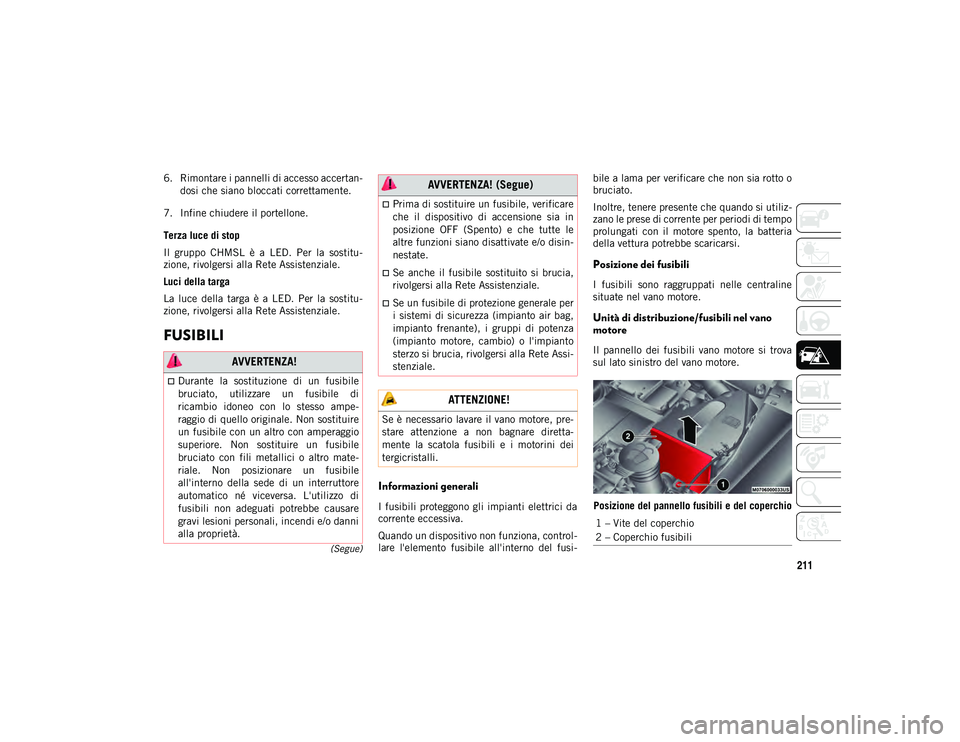

211
(Segue)
6. Rimontare i pannelli di accesso accertan-
dosi che siano bloccati correttamente.
7. Infine chiudere il portellone.
Terza luce di stop
Il gruppo CHMSL è a LED. Per la sostitu -
zione, rivolgersi alla Rete Assistenziale.
Luci della targa
La luce della targa è a LED. Per la sostitu -
zione, rivolgersi alla Rete Assistenziale.
FUSIBILI
Informazioni generali
I fusibili proteggono gli impianti elettrici da
corrente eccessiva.
Quando un dispositivo non funziona, control -
lare l'elemento fusibile all'interno del fusi -bile a lama per verificare che non sia rotto o
bruciato.
Inoltre, tenere presente che quando si utiliz
-
zano le prese di corrente per periodi di tempo
prolungati con il motore spento, la batteria
della vettura potrebbe scaricarsi.
Posizione dei fusibili
I fusibili sono raggruppati nelle centraline
situate nel vano motore.
Unità di distribuzione/fusibili nel vano
motore
Il pannello dei fusibili vano motore si trova
sul lato sinistro del vano motore.
Posizione del pannello fusibili e del coperchio AVVERTENZA!
Durante la sostituzione di un fusibile
bruciato, utilizzare un fusibile di
ricambio idoneo con lo stesso ampe-
raggio di quello originale. Non sostituire
un fusibile con un altro con amperaggio
superiore. Non sostituire un fusibile
bruciato con fili metallici o altro mate-
riale. Non posizionare un fusibile
all'interno della sede di un interruttore
automatico né viceversa. L'utilizzo di
fusibili non adeguati potrebbe causare
gravi lesioni personali, incendi e/o danni
alla proprietà.
Prima di sostituire un fusibile, verificare
che il dispositivo di accensione sia in
posizione OFF (Spento) e che tutte le
altre funzioni siano disattivate e/o disin -
nestate.
Se anche il fusibile sostituito si brucia,
rivolgersi alla Rete Assistenziale.
Se un fusibile di protezione generale per
i sistemi di sicurezza (impianto air bag,
impianto frenante), i gruppi di potenza
(impianto motore, cambio) o l'impianto
sterzo si brucia, rivolgersi alla Rete Assi -
stenziale.
ATTENZIONE!
Se è necessario lavare il vano motore, pre -
stare attenzione a non bagnare diretta -
mente la scatola fusibili e i motorini dei
tergicristalli.
AVVERTENZA! (Segue)
1 – Vite del coperchio
2 – Coperchio fusibili
2020_JEEP_MP_UG_EE.book Page 211

IN CASO DI EMERGENZA

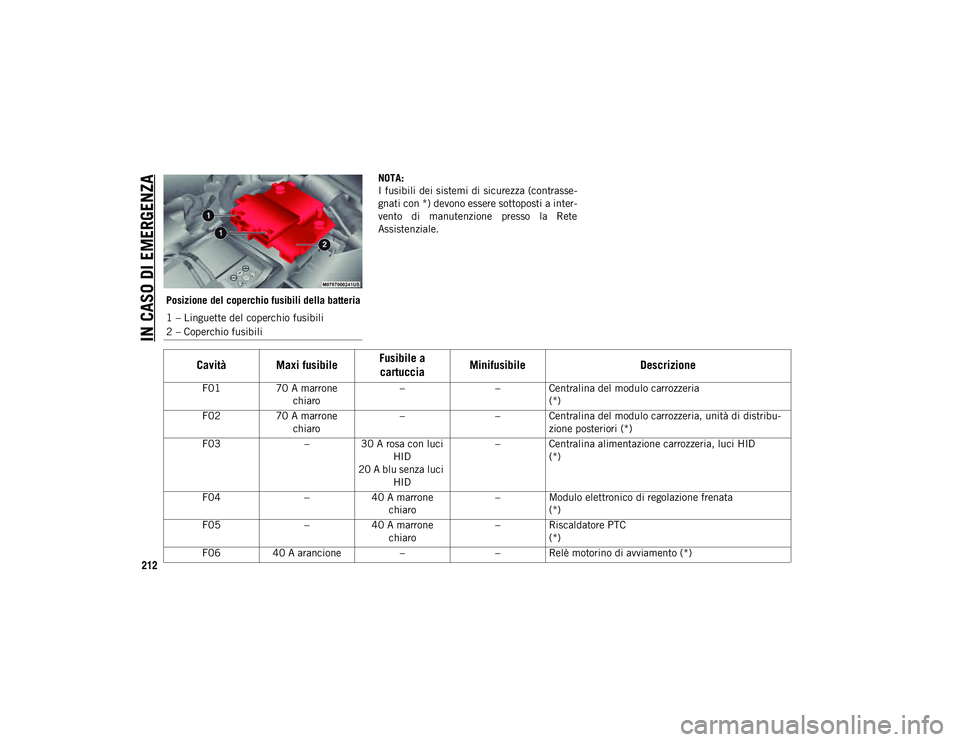

212
Posizione del coperchio fusibili della batteriaNOTA:
I fusibili dei sistemi di sicurezza (contrasse
-
gnati con *) devono essere sottoposti a inter -
vento di manutenzione presso la Rete
Assistenziale.
1 – Linguette del coperchio fusibili
2 – Coperchio fusibili
Cavità Maxi fusibile Fusibile a
cartuccia Minifusibile
Descrizione
F0170 A marrone
chiaro –
– Centralina del modulo carrozzeria
(*)
F02 70 A marrone
chiaro –
– Centralina del modulo carrozzeria, unità di distribu -
zione posteriori (*)
F03 –30 A rosa con luci
HID
20 A blu senza luci HID – Centralina alimentazione carrozzeria, luci HID
(*)
F04 –40 A marrone
chiaro – Modulo elettronico di regolazione frenata
(*)
F05 –40 A marrone
chiaro – Riscaldatore PTC
(*)
F06 40 A arancione –– Relè motorino di avviamento (*)
2020_JEEP_MP_UG_EE.book Page 212

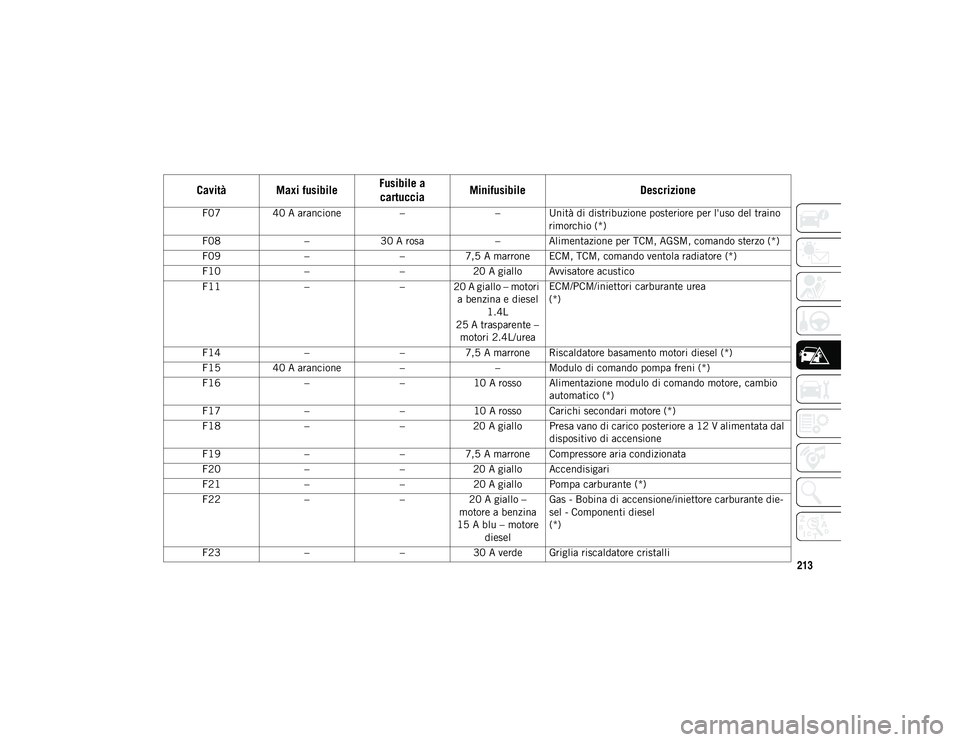

213
F0740 A arancione –– Unità di distribuzione posteriore per l'uso del traino
rimorchio (*)
F08 –30 A rosa – Alimentazione per TCM, AGSM, comando sterzo (*)
F09 ––7,5 A marrone ECM, TCM, comando ventola radiatore (*)
F10 ––20 A giallo Avvisatore acustico
F11 –– 20 A giallo – motori
a benzina e diesel 1.4L
25 A trasparente – motori 2.4L/urea ECM/PCM/iniettori carburante urea
(*)
F14 ––7,5 A marrone Riscaldatore basamento motori diesel (*)
F15 40 A arancione –– Modulo di comando pompa freni (*)
F16 ––10 A rosso Alimentazione modulo di comando motore, cambio
automatico (*)
F17 ––10 A rosso Carichi secondari motore (*)
F18 ––20 A giallo Presa vano di carico posteriore a 12 V alimentata dal
dispositivo di accensione
F19 ––7,5 A marrone Compressore aria condizionata
F20 ––20 A giallo Accendisigari
F21 ––20 A giallo Pompa carburante (*)
F22 ––20 A giallo –
motore a benzina
15 A blu – motore diesel Gas - Bobina di accensione/iniettore carburante die
-
sel - Componenti diesel
(*)
F23 ––30 A verde Griglia riscaldatore cristalli
Cavità Maxi fusibile Fusibile a
cartuccia Minifusibile
Descrizione
2020_JEEP_MP_UG_EE.book Page 213

IN CASO DI EMERGENZA

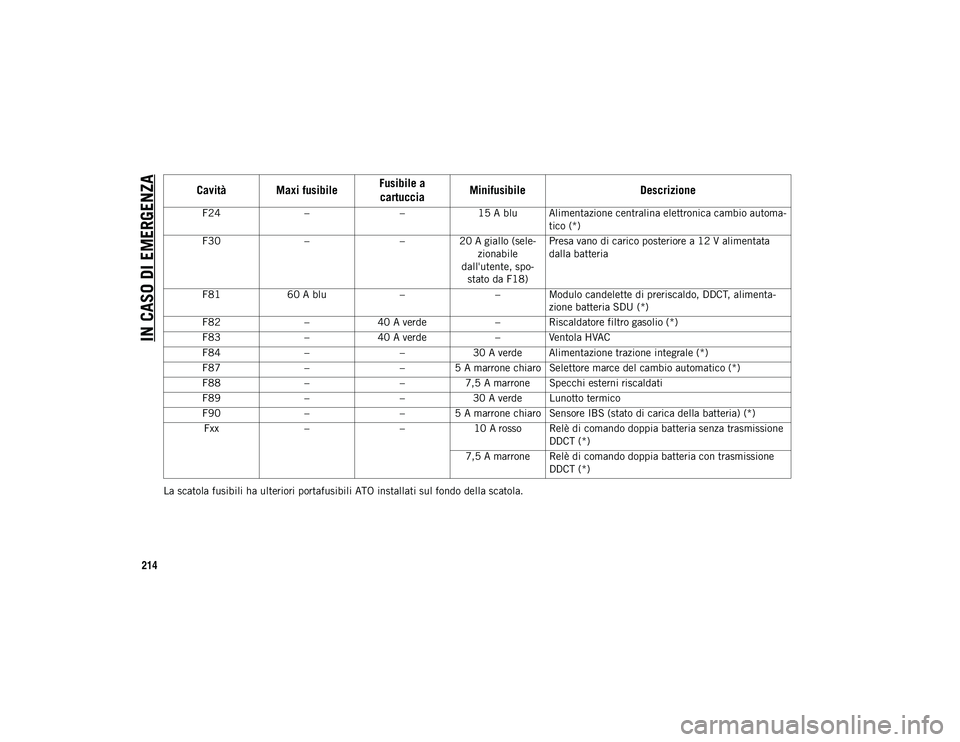

214
La scatola fusibili ha ulteriori portafusibili ATO installati sul fondo della scatola.F24
––15 A blu Alimentazione centralina elettronica cambio automa -
tico (*)
F30 ––20 A giallo (sele -
zionabile
dall'utente, spo -
stato da F18) Presa vano di carico posteriore a 12 V alimentata
dalla batteria
F81 60 A blu –– Modulo candelette di preriscaldo, DDCT, alimenta -
zione batteria SDU (*)
F82 –40 A verde – Riscaldatore filtro gasolio (*)
F83 –40 A verde – Ventola HVAC
F84 ––30 A verde Alimentazione trazione integrale (*)
F87 –– 5 A marrone chiaro Selettore marce del cambio automatico (*)
F88 ––7,5 A marrone Specchi esterni riscaldati
F89 ––30 A verde Lunotto termico
F90 –– 5 A marrone chiaro Sensore IBS (stato di carica della batteria) (*)
Fxx ––10 A rosso Relè di comando doppia batteria senza trasmissione
DDCT (*)
7,5 A marrone Relè di comando doppia batteria con trasmissione DDCT (*)
Cavità Maxi fusibile Fusibile a
cartuccia Minifusibile
Descrizione
2020_JEEP_MP_UG_EE.book Page 214

215

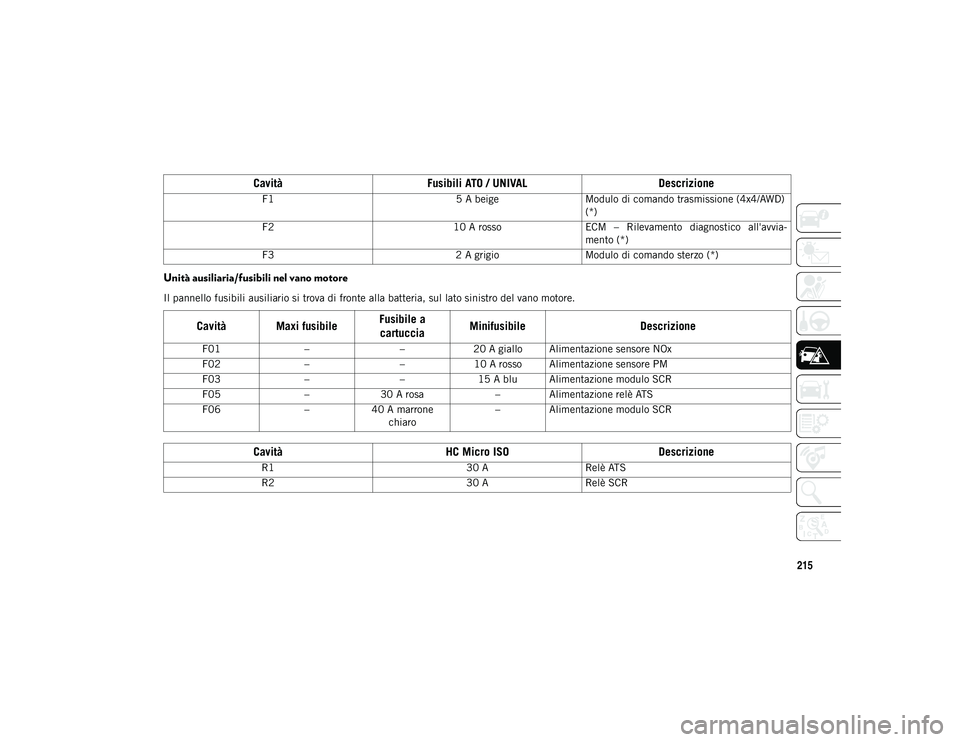

Unità ausiliaria/fusibili nel vano motore
Il pannello fusibili ausiliario si trova di fronte alla batteria, sul lato sinistro del vano motore.
CavitàFusibili ATO / UNIVAL Descrizione
F15 A beigeModulo di comando trasmissione (4x4/AWD)
(*)
F2 10 A rossoECM – Rilevamento diagnostico all'avvia -
mento (*)
F3 2 A grigioModulo di comando sterzo (*)
Cavità Maxi fusibile Fusibile a
cartuccia Minifusibile
Descrizione
F01––20 A giallo Alimentazione sensore NOx
F02 ––10 A rosso Alimentazione sensore PM
F03 ––15 A blu Alimentazione modulo SCR
F05 –30 A rosa – Alimentazione relè ATS
F06 –40 A marrone
chiaro – Alimentazione modulo SCR
Cavità
HC Micro ISO Descrizione
R1 30 ARelè ATS
R2 30 ARelè SCR
2020_JEEP_MP_UG_EE.book Page 215

IN CASO DI EMERGENZA
216

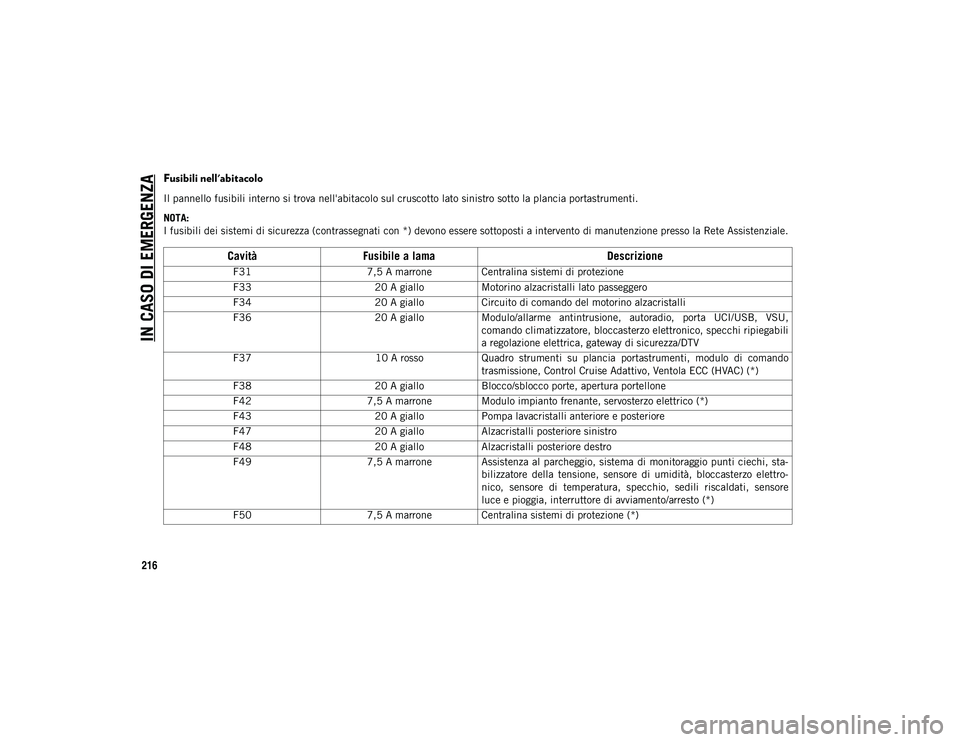

Fusibili nell'abitacolo
Il pannello fusibili interno si trova nell'abitacolo sul cruscotto lato sinistro sotto la plancia portastrumenti.
NOTA:
I fusibili dei sistemi di sicurezza (contrassegnati con *) devono essere sottoposti a intervento di manutenzione presso la Rete Assistenziale.
CavitàFusibile a lama Descrizione
F317,5 A marrone Centralina sistemi di protezione
F33 20 A gialloMotorino alzacristalli lato passeggero
F34 20 A gialloCircuito di comando del motorino alzacristalli
F36 20 A gialloModulo/allarme antintrusione, autoradio, porta UCI/USB, VSU,
comando climatizzatore, bloccasterzo elettronico, specchi ripiegabili
a regolazione elettrica, gateway di sicurezza/DTV
F37 10 A rossoQuadro strumenti su plancia portastrumenti, modulo di comando
trasmissione, Control Cruise Adattivo, Ventola ECC (HVAC) (*)
F38 20 A gialloBlocco/sblocco porte, apertura portellone
F42 7,5 A marrone Modulo impianto frenante, servosterzo elettrico (*)
F43 20 A gialloPompa lavacristalli anteriore e posteriore
F47 20 A gialloAlzacristalli posteriore sinistro
F48 20 A gialloAlzacristalli posteriore destro
F49 7,5 A marrone Assistenza al parcheggio, sistema di monitoraggio punti ciechi, sta -
bilizzatore della tensione, sensore di umidità, bloccasterzo elettro -
nico, sensore di temperatura, specchio, sedili riscaldati, sensore
luce e pioggia, interruttore di avviamento/arresto (*)
F50 7,5 A marrone Centralina sistemi di protezione (*)
2020_JEEP_MP_UG_EE.book Page 216

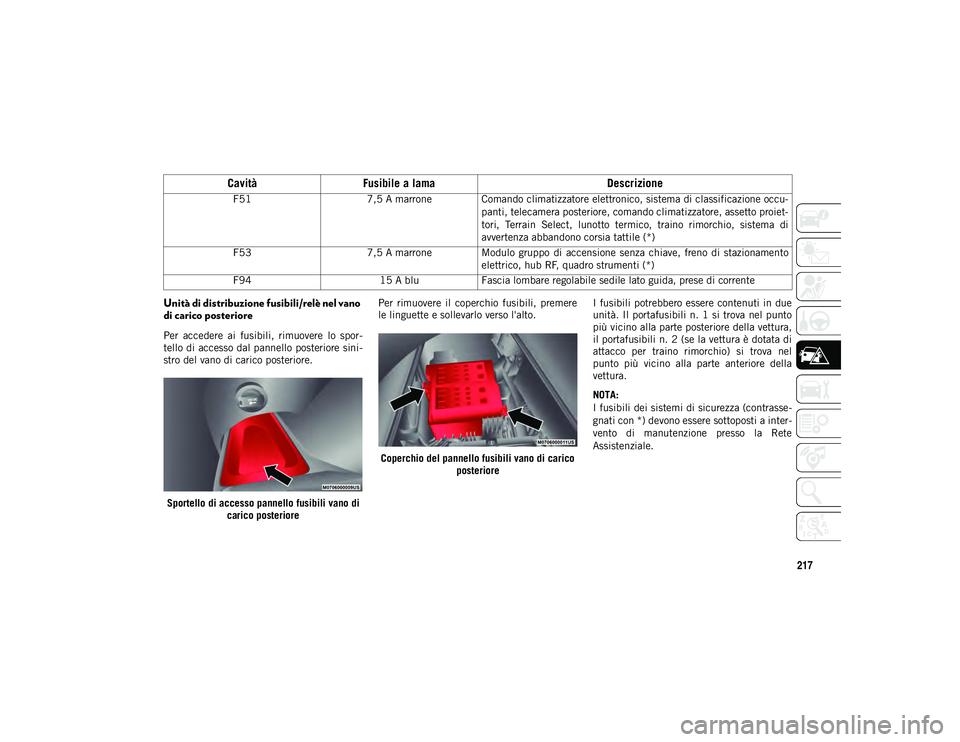

217
Unità di distribuzione fusibili/relè nel vano
di carico posteriore
Per accedere ai fusibili, rimuovere lo spor-
tello di accesso dal pannello posteriore sini -
stro del vano di carico posteriore.
Sportello di accesso pannello fusibili vano di carico posteriore Per rimuovere il coperchio fusibili, premere
le linguette e sollevarlo verso l'alto.
Coperchio del pannello fusibili vano di carico posteriore I fusibili potrebbero essere contenuti in due
unità. Il portafusibili n. 1 si trova nel punto
più vicino alla parte posteriore della vettura,
il portafusibili n. 2 (se la vettura è dotata di
attacco per traino rimorchio) si trova nel
punto più vicino alla parte anteriore della
vettura.
NOTA:
I fusibili dei sistemi di sicurezza (contrasse
-
gnati con *) devono essere sottoposti a inter -
vento di manutenzione presso la Rete
Assistenziale.
F51
7,5 A marrone Comando climatizzatore elettronico, sistema di classificazione occu -
panti, telecamera posteriore, comando climatizzatore, assetto proiet -
tori, Terrain Select, lunotto termico, traino rimorchio, sistema di
avvertenza abbandono corsia tattile (*)
F53 7,5 A marrone Modulo gruppo di accensione senza chiave, freno di stazionamento
elettrico, hub RF, quadro strumenti (*)
F94 15 A bluFascia lombare regolabile sedile lato guida, prese di corrente
Cavità Fusibile a lama Descrizione
2020_JEEP_MP_UG_EE.book Page 217

IN CASO DI EMERGENZA

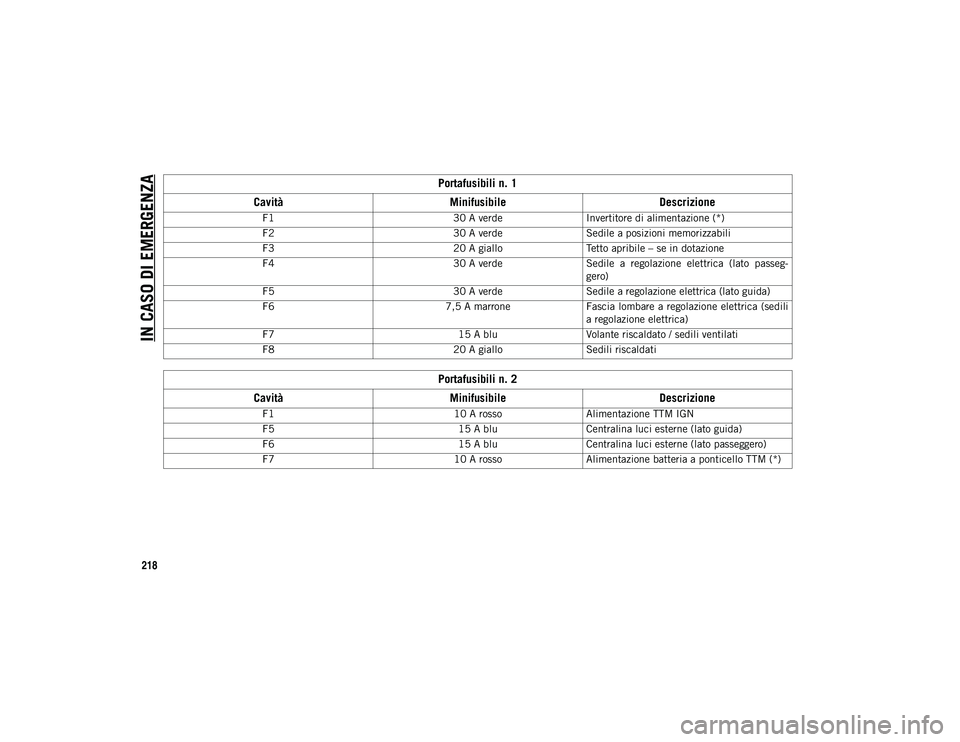

218Portafusibili n. 1
Cavità Minifusibile Descrizione
F1 30 A verdeInvertitore di alimentazione (*)
F2 30 A verdeSedile a posizioni memorizzabili
F3 20 A gialloTetto apribile – se in dotazione
F4 30 A verdeSedile a regolazione elettrica (lato passeg -
gero)
F5 30 A verdeSedile a regolazione elettrica (lato guida)
F6 7,5 A marroneFascia lombare a regolazione elettrica (sedili
a regolazione elettrica)
F7 15 A bluVolante riscaldato / sedili ventilati
F8 20 A gialloSedili riscaldati
Portafusibili n. 2
Cavità Minifusibile Descrizione
F1 10 A rossoAlimentazione TTM IGN
F5 15 A bluCentralina luci esterne (lato guida)
F6 15 A bluCentralina luci esterne (lato passeggero)
F7 10 A rossoAlimentazione batteria a ponticello TTM (*)
2020_JEEP_MP_UG_EE.book Page 218
