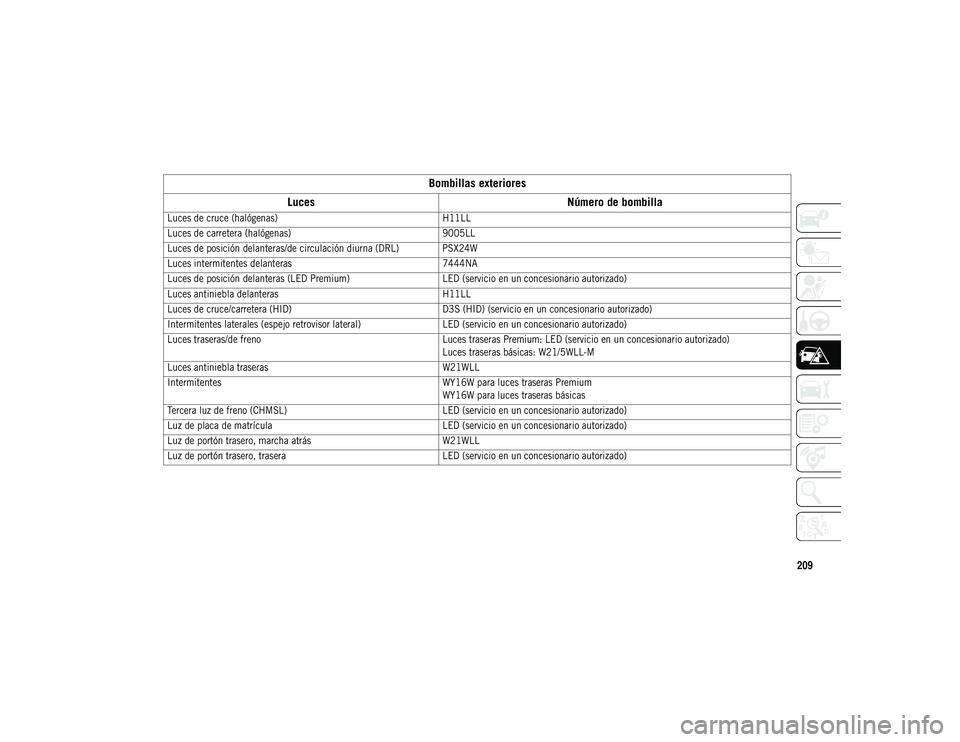

Bombillas exteriores
Luces Número de bombilla

Luces de cruce (halógenas) H11LL
Luces de carretera (halógenas) 9005LL
Luces de posición delanteras/de circulación diurna (DRL) PSX24W
Luces intermitentes delanteras 7444NA
Luces de posición delanteras (LED Premium) LED (servicio en un concesionario autorizado)
Luces antiniebla delanteras H11LL
Luces de cruce/carretera (HID) D3S (HID) (servicio en un concesionario autorizado)
Intermitentes laterales (espejo retrovisor lateral) LED (servicio en un concesionario autorizado)
Luces traseras/de freno Luces traseras Premium: LED (servicio en un concesionario autorizado)
Luces traseras básicas: W21/5WLL-M
Luces antiniebla traseras W21WLL
Intermitentes WY16W para luces traseras Premium
WY16W para luces traseras básicas
Tercera luz de freno (CHMSL) LED (servicio en un concesionario autorizado)
Luz de placa de matrícula LED (servicio en un concesionario autorizado)
Luz de portón trasero, marcha atrás W21WLL
Luz de portón trasero, trasera LED (servicio en un concesionario autorizado)

20_MP_UG_ES_EU_t.book Page 209

EN CASO DE EMERGENCIA
210
Faros de descarga de alta intensidad
(HID) — Si está equipado

Los faros contienen un tipo de fuente de luz de
descarga de alta tensión. La alta tensión puede
permanecer en el circuito incluso con los faros
apagados. Por ello, no debe intentar reparar por sí
mismo la fuente de luz de los faros HID. Si la
fuente de luz de un faro HID falla, acuda con su
vehículo a un concesionario autorizado para una
revisión.

NOTA:
En los vehículos equipados con faros de HID,
al encenderse los faros las luces tienen un
matiz azul. Esto va disminuyendo y al cabo
de unos 10 segundos, al cargarse el sistema,
se vuelven más blancas.

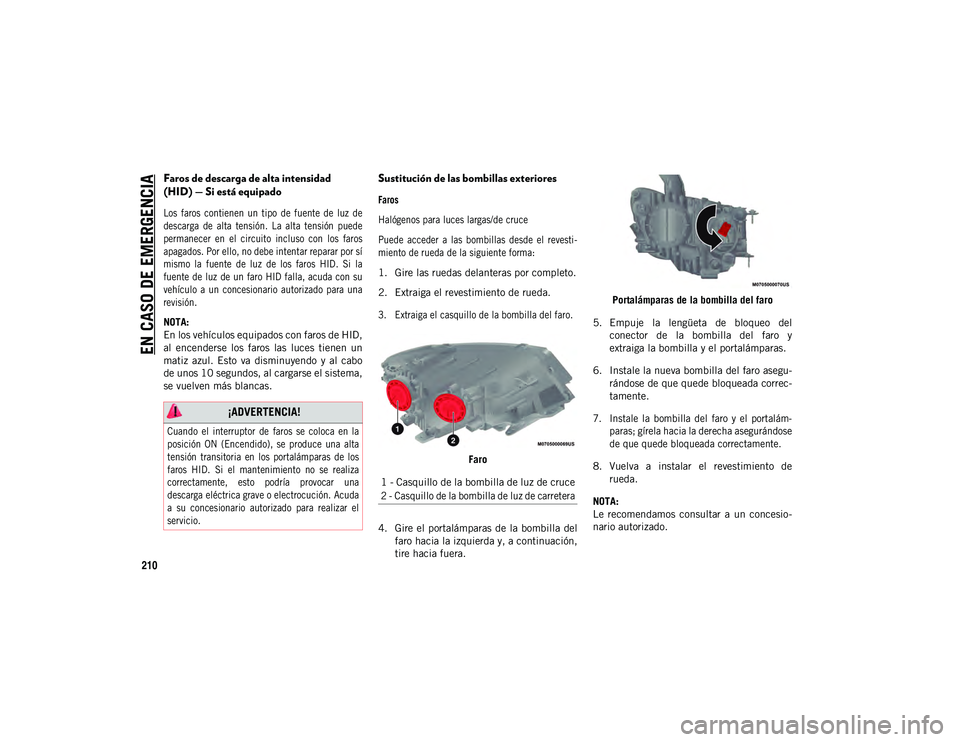

Sustitución de las bombillas exteriores

Faros
Halógenos para luces largas/de cruce
Puede acceder a las bombillas desde el revesti-
miento de rueda de la siguiente forma:

1. Gire las ruedas delanteras por completo.
2. Extraiga el revestimiento de rueda.

3. Extraiga el casquillo de la bombilla del faro.
Faro
4. Gire el portalámparas de la bombilla del faro hacia la izquierda y, a continuación,
tire hacia fuera. Portalámparas de la bombilla del faro
5. Empuje la lengüeta de bloqueo del conector de la bombilla del faro y
extraiga la bombilla y el portalámparas.
6. Instale la nueva bombilla del faro asegu- rándose de que quede bloqueada correc-
tamente.

7. Instale la bombilla del faro y el portalám- paras; gírela hacia la derecha asegurándose
de que quede bloqueada correctamente.

8. Vuelva a instalar el revestimiento de rueda.
NOTA:
Le recomendamos consultar a un concesio-
nario autorizado.
¡ADVERTENCIA!

Cuando el interruptor de faros se coloca en la
posición ON (Encendido), se produce una alta
tensión transitoria en los portalámparas de los
faros HID. Si el mantenimiento no se realiza
correctamente, esto podría provocar una
descarga eléctrica grave o electrocución. Acuda
a su concesionario autorizado para realizar el
servicio.

1 - Casquillo de la bombilla de luz de cruce

2 - Casquillo de la bombilla de luz de carretera

20_MP_UG_ES_EU_t.book Page 210

211

Luz intermitente/luces de posición/luces de circula-
ción diurna
Para sustituir las bombillas, proceda de la
siguiente forma:

1. Gire las ruedas delanteras por completo.
2. Extraiga el revestimiento de rueda.
3. Extraiga los conectores eléctricos.
4. Para la bombilla DRL, agárrela por las lengüetas de bloqueo superior e inferior,
presione y extraiga la bombilla.
5. Para sustituir la bombilla DRL, empújela suavemente hacia el alojamiento. Asegú-
rese de escuchar el "clic" de las
lengüetas de bloqueo superior e inferior
para garantizar que la bombilla esté
correctamente colocada. 6. Para la bombilla del intermitente, gírela
hacia la izquierda y extraiga la bombilla y
el portalámparas. Tire de la bombilla
axialmente para extraerla del portalám-
paras.
7. Instale la bombilla y el portalámparas y gírelos hacia la derecha para asegurarse
de que estén correctamente bloqueados.
8. Vuelva a conectar los conectores eléc- tricos.
9. Vuelva a instalar el revestimiento de rueda.
NOTA:
Le recomendamos consultar a un concesio-
nario autorizado.

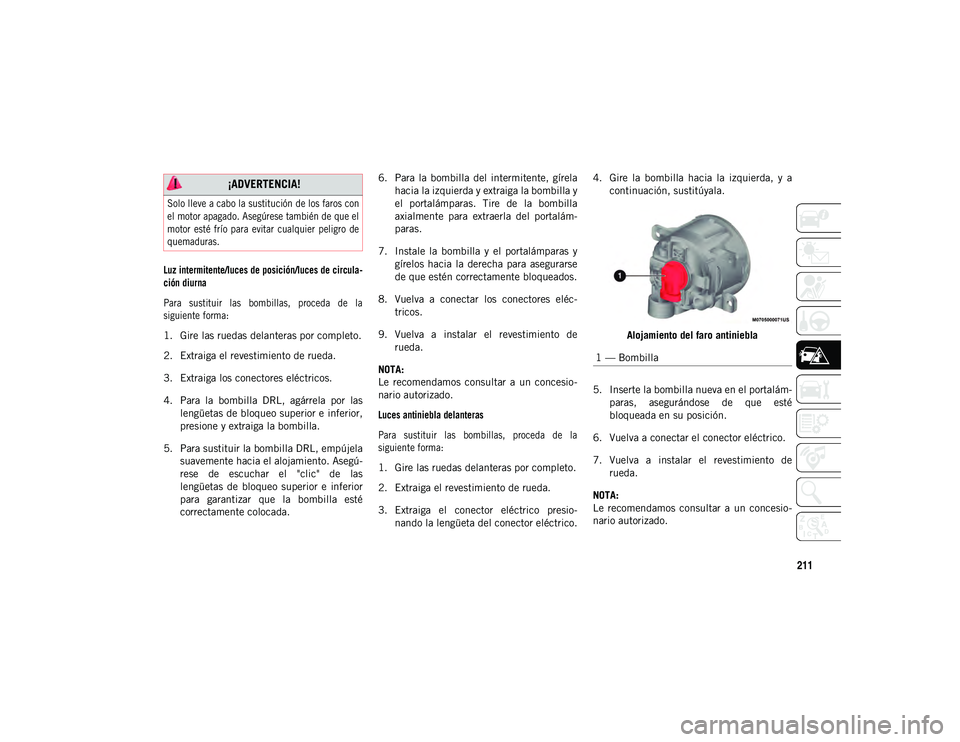

Luces antiniebla delanteras
Para sustituir las bombillas, proceda de la
siguiente forma:

1. Gire las ruedas delanteras por completo.
2. Extraiga el revestimiento de rueda.
3. Extraiga el conector eléctrico presio- nando la lengüeta del conector eléctrico. 4. Gire la bombilla hacia la izquierda, y a
continuación, sustitúyala.
Alojamiento del faro antiniebla
5. Inserte la bombilla nueva en el portalám- paras, asegurándose de que esté
bloqueada en su posición.
6. Vuelva a conectar el conector eléctrico.
7. Vuelva a instalar el revestimiento de rueda.
NOTA:
Le recomendamos consultar a un concesio-
nario autorizado.
¡ADVERTENCIA!

Solo lleve a cabo la sustitución de los faros con
el motor apagado. Asegúrese también de que el
motor esté frío para evitar cualquier peligro de
quemaduras.

1 — Bombilla
20_MP_UG_ES_EU_t.book Page 211

EN CASO DE EMERGENCIA
212

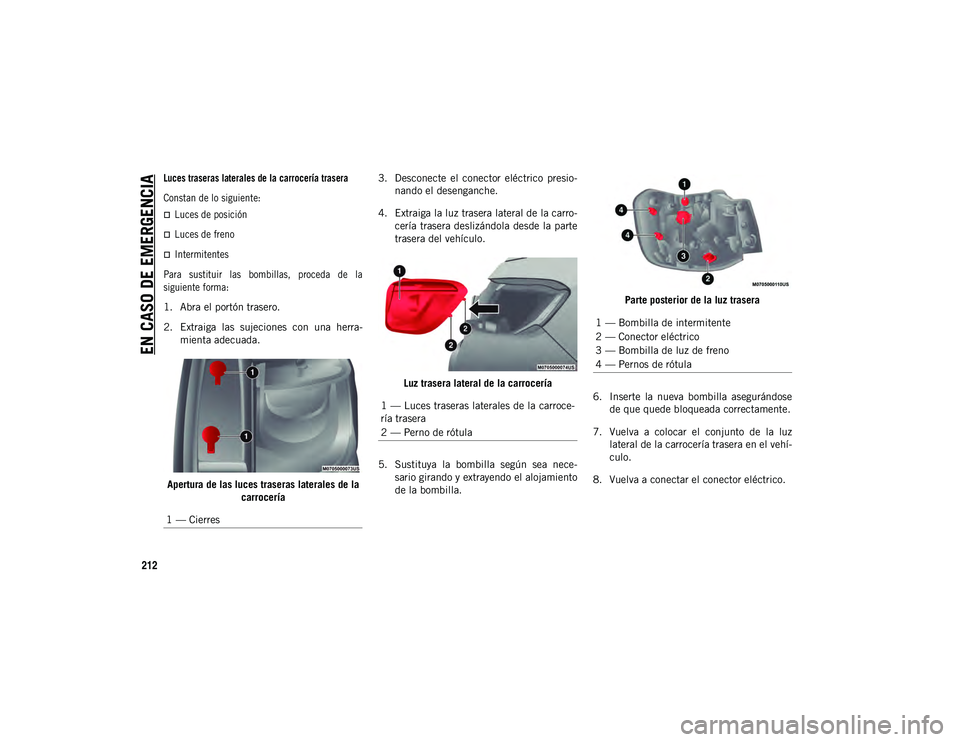

Luces traseras laterales de la carrocería trasera
Constan de lo siguiente:
Luces de posición
Luces de freno
Intermitentes
Para sustituir las bombillas, proceda de la
siguiente forma:

1. Abra el portón trasero.
2. Extraiga las sujeciones con una herra- mienta adecuada.
Apertura de las luces traseras laterales de la carrocería 3. Desconecte el conector eléctrico presio-
nando el desenganche.
4. Extraiga la luz trasera lateral de la carro- cería trasera deslizándola desde la parte
trasera del vehículo.
Luz trasera lateral de la carrocería
5. Sustituya la bombilla según sea nece- sario girando y extrayendo el alojamiento
de la bombilla. Parte posterior de la luz trasera
6. Inserte la nueva bombilla asegurándose de que quede bloqueada correctamente.
7. Vuelva a colocar el conjunto de la luz lateral de la carrocería trasera en el vehí-
culo.
8. Vuelva a conectar el conector eléctrico.
1 — Cierres
1 — Luces traseras laterales de la carroce-
ría trasera
2 — Perno de rótula
1 — Bombilla de intermitente
2 — Conector eléctrico
3 — Bombilla de luz de freno
4 — Pernos de rótula
20_MP_UG_ES_EU_t.book Page 212

213
9. Vuelva a instalar la luz lateral de la carro-cería asegurándose de alinear los pernos
de rótula.
Luz trasera lateral de la carrocería
10. Instale las sujeciones y apriete el conjunto de la luz lateral de la carrocería.
11. Por último, cierre el portón trasero.
NOTA:
Le recomendamos consultar a un concesio-
nario autorizado.

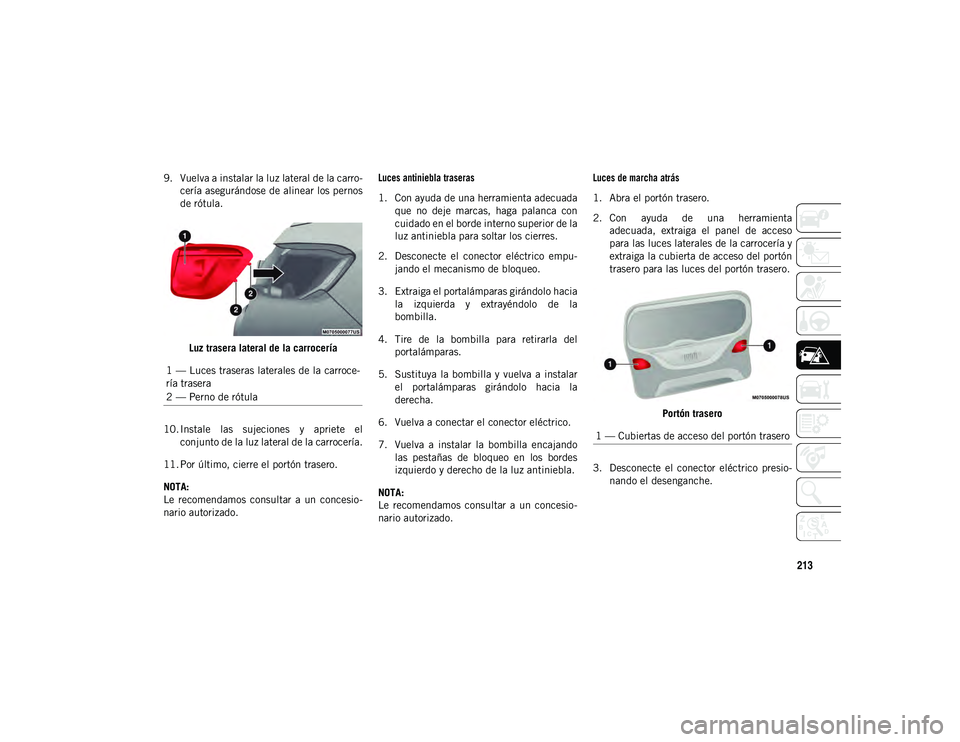

Luces antiniebla traseras

1. Con ayuda de una herramienta adecuada
que no deje marcas, haga palanca con
cuidado en el borde interno superior de la
luz antiniebla para soltar los cierres.
2. Desconecte el conector eléctrico empu- jando el mecanismo de bloqueo.
3. Extraiga el portalámparas girándolo hacia la izquierda y extrayéndolo de la
bombilla.
4. Tire de la bombilla para retirarla del portalámparas.
5. Sustituya la bombilla y vuelva a instalar el portalámparas girándolo hacia la
derecha.
6. Vuelva a conectar el conector eléctrico.
7. Vuelva a instalar la bombilla encajando las pestañas de bloqueo en los bordes
izquierdo y derecho de la luz antiniebla.
NOTA:
Le recomendamos consultar a un concesio-
nario autorizado.
Luces de marcha atrás

1. Abra el portón trasero.
2. Con ayuda de una herramienta
adecuada, extraiga el panel de acceso
para las luces laterales de la carrocería y
extraiga la cubierta de acceso del portón
trasero para las luces del portón trasero.
Portón trasero
3. Desconecte el conector eléctrico presio- nando el desenganche.
1 — Luces traseras laterales de la carroce-
ría trasera
2 — Perno de rótula
1 — Cubiertas de acceso del portón trasero
20_MP_UG_ES_EU_t.book Page 213

EN CASO DE EMERGENCIA
214
(Continuación)
4. Extraiga la bombilla y sustitúyala asegu-rándose de que quede correctamente
bloqueada.
5. Vuelva a conectar el conector eléctrico.
6. Vuelva a instalar los paneles de acceso asegurándose de que quedan correcta-
mente bloqueados.
7. Por último, cierre el portón trasero.

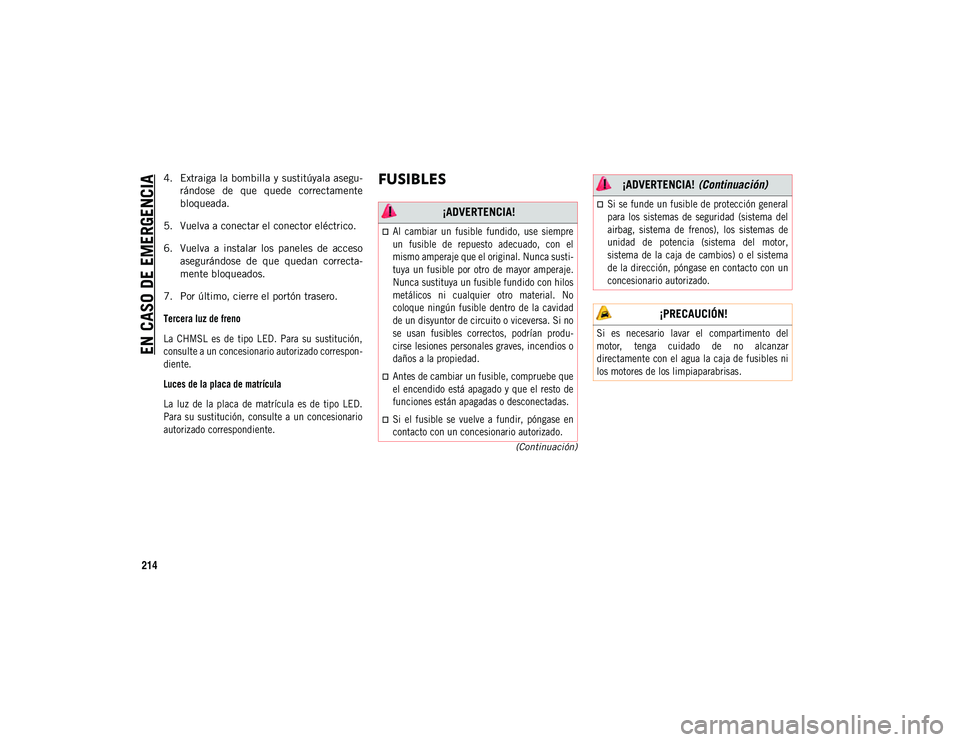

Tercera luz de freno
La CHMSL es de tipo LED. Para su sustitución,
consulte a un concesionario autorizado correspon-
diente.
Luces de la placa de matrícula
La luz de la placa de matrícula es de tipo LED.
Para su sustitución, consulte a un concesionario
autorizado correspondiente.
FUSIBLES
¡ADVERTENCIA!

Al cambiar un fusible fundido, use siempre
un fusible de repuesto adecuado, con el
mismo amperaje que el original. Nunca susti-
tuya un fusible por otro de mayor amperaje.
Nunca sustituya un fusible fundido con hilos
metálicos ni cualquier otro material. No
coloque ningún fusible dentro de la cavidad
de un disyuntor de circuito o viceversa. Si no
se usan fusibles correctos, podrían produ-
cirse lesiones personales graves, incendios o
daños a la propiedad.
Antes de cambiar un fusible, compruebe que
el encendido está apagado y que el resto de
funciones están apagadas o desconectadas.
Si el fusible se vuelve a fundir, póngase en
contacto con un concesionario autorizado.
Si se funde un fusible de protección general
para los sistemas de seguridad (sistema del
airbag, sistema de frenos), los sistemas de
unidad de potencia (sistema del motor,
sistema de la caja de cambios) o el sistema
de la dirección, póngase en contacto con un
concesionario autorizado.

¡PRECAUCIÓN!

Si es necesario lavar el compartimento del
motor, tenga cuidado de no alcanzar
directamente con el agua la caja de fusibles ni
los motores de los limpiaparabrisas.

¡ADVERTENCIA! (Continuación)
20_MP_UG_ES_EU_t.book Page 214

215
Información general

Los fusibles protegen sistemas eléctricos contra
corriente excesiva.
Cuando un dispositivo no funciona, es necesario
revisar el elemento fusible interior del fusible de
lámina por si está roto o fundido.
Asimismo, tenga en cuenta que cuando utiliza las
tomas de corriente durante periodos prolongados
con el motor apagado puede provocar que la
batería del vehículo se descargue.

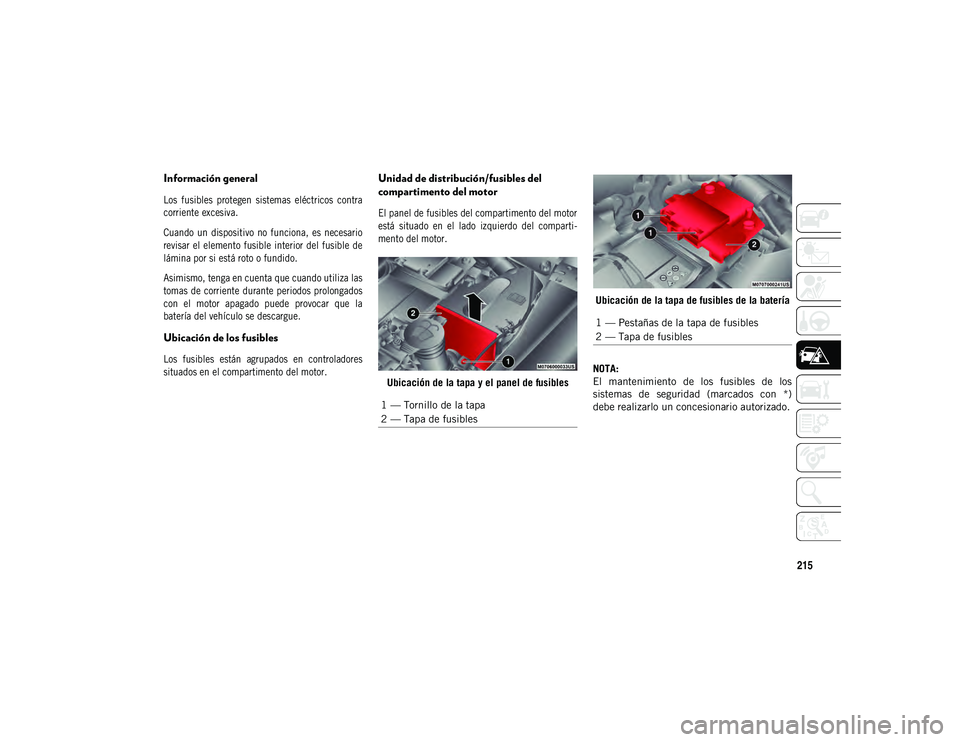

Ubicación de los fusibles

Los fusibles están agrupados en controladores
situados en el compartimento del motor.

Unidad de distribución/fusibles del
compartimento del motor

El panel de fusibles del compartimento del motor
está situado en el lado izquierdo del comparti-
mento del motor.
Ubicación de la tapa y el panel de fusibles Ubicación de la tapa de fusibles de la batería
NOTA:
El mantenimiento de los fusibles de los
sistemas de seguridad (marcados con *)
debe realizarlo un concesionario autorizado.
1 — Tornillo de la tapa
2 — Tapa de fusibles
1 — Pestañas de la tapa de fusibles
2 — Tapa de fusibles
20_MP_UG_ES_EU_t.book Page 215

EN CASO DE EMERGENCIA

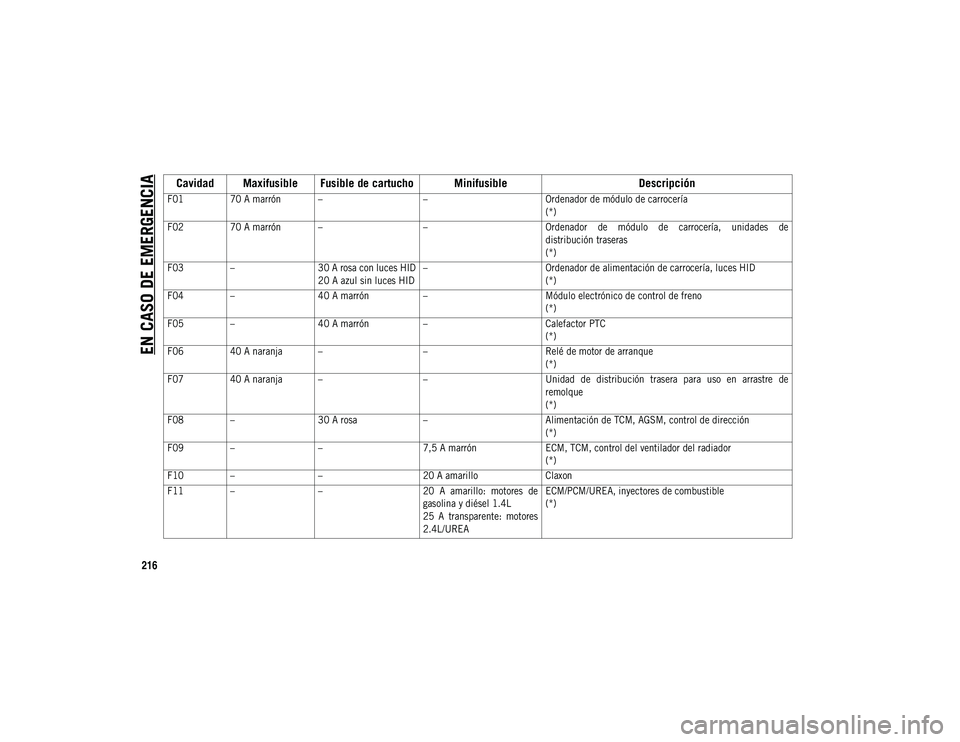

216Cavidad Maxifusible Fusible de cartucho Minifusible
Descripción

F0170 A marrón – –Ordenador de módulo de carrocería
(*)
F02 70 A marrón – –Ordenador de módulo de carrocería, unidades de
distribución traseras
(*)
F03 – 30 A rosa con luces HID
20 A azul sin luces HID –
Ordenador de alimentación de carrocería, luces HID
(*)
F04 – 40 A marrón – Módulo electrónico de control de freno
(*)
F05 – 40 A marrón – Calefactor PTC
(*)
F06 40 A naranja – –Relé de motor de arranque
(*)
F07 40 A naranja – –Unidad de distribución trasera para uso en arrastre de
remolque
(*)
F08 – 30 A rosa – Alimentación de TCM, AGSM, control de dirección
(*)
F09 – – 7,5 A marrón ECM, TCM, control del ventilador del radiador
(*)
F10 – – 20 A amarillo Claxon
F11 – – 20 A amarillo: motores de
gasolina y diésel 1.4L
25 A transparente: motores
2.4L/UREA ECM/PCM/UREA, inyectores de combustible
(*)

20_MP_UG_ES_EU_t.book Page 216

217

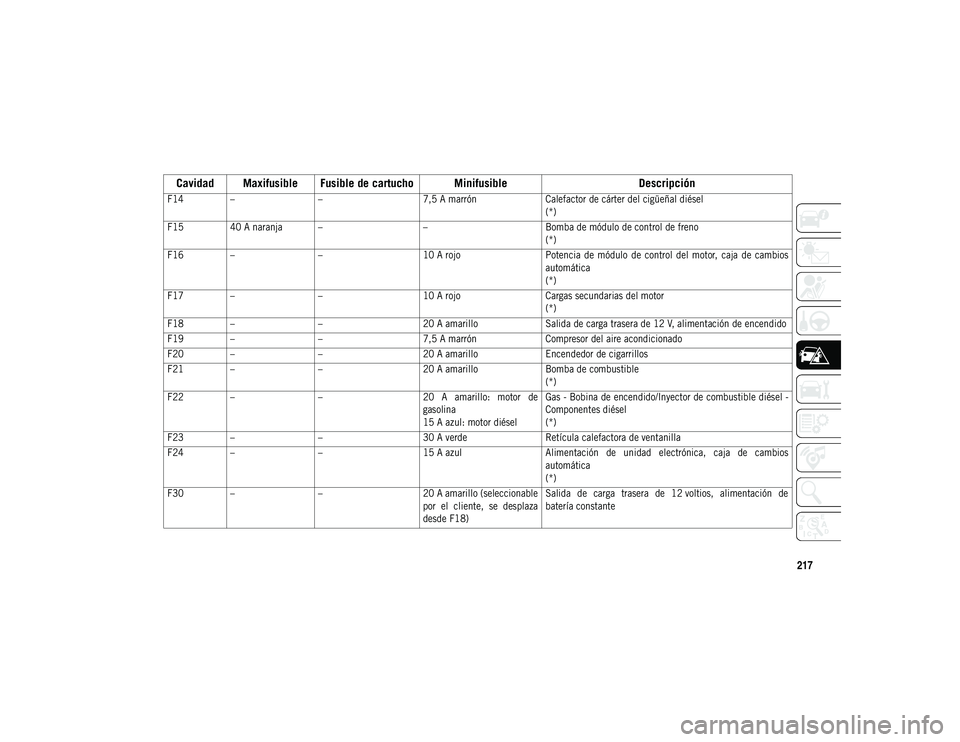

F14– – 7,5 A marrón Calefactor de cárter del cigüeñal diésel
(*)
F15 40 A naranja – –Bomba de módulo de control de freno
(*)
F16 – – 10 A rojo Potencia de módulo de control del motor, caja de cambios
automática
(*)
F17 – – 10 A rojo Cargas secundarias del motor
(*)
F18 – – 20 A amarillo Salida de carga trasera de 12 V, alimentación de encendido
F19 – – 7,5 A marrón Compresor del aire acondicionado
F20 – – 20 A amarillo Encendedor de cigarrillos
F21 – – 20 A amarillo Bomba de combustible
(*)
F22 – – 20 A amarillo: motor de
gasolina
15 A azul: motor diésel Gas - Bobina de encendido/Inyector de combustible diésel -
Componentes diésel
(*)
F23 – – 30 A verde Retícula calefactora de ventanilla
F24 – – 15 A azul Alimentación de unidad electrónica, caja de cambios
automática
(*)
F30 – – 20 A amarillo (seleccionable
por el cliente, se desplaza
desde F18) Salida de carga trasera de 12 voltios, alimentación de
batería constante

Cavidad Maxifusible Fusible de cartucho Minifusible
Descripción
20_MP_UG_ES_EU_t.book Page 217

EN CASO DE EMERGENCIA
218

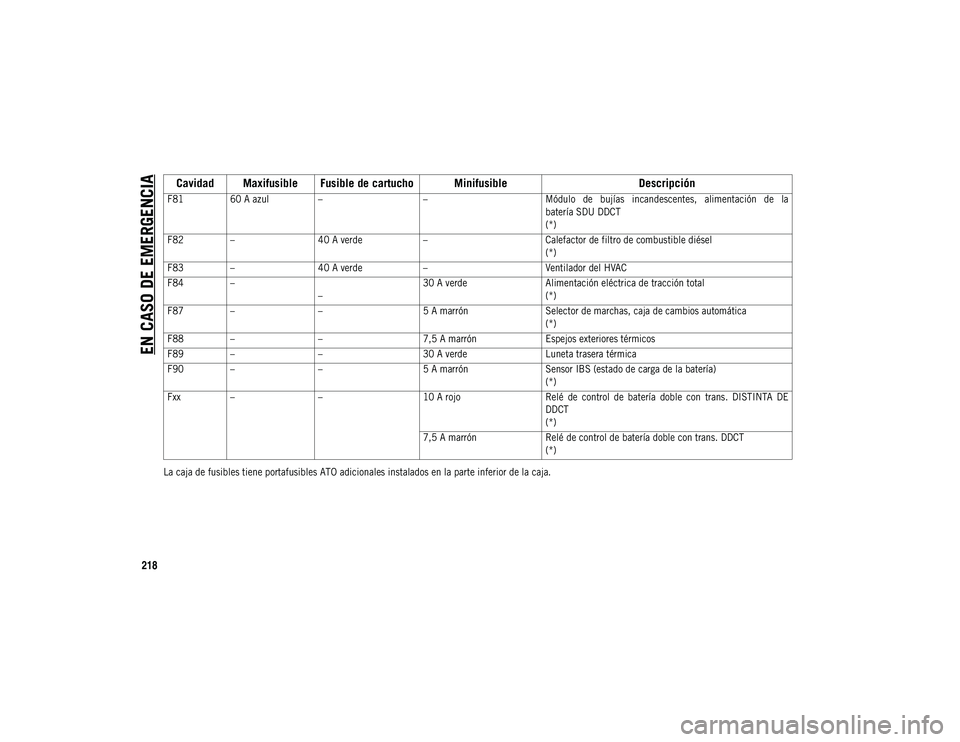

La caja de fusibles tiene portafusibles ATO adicionales instalados en la parte inferior de la caja.F81
60 A azul – – Módulo de bujías incandescentes, alimentación de la
batería SDU DDCT
(*)
F82 – 40 A verde – Calefactor de filtro de combustible diésel
(*)
F83 – 40 A verde – Ventilador del HVAC
F84 –
– 30 A verde
Alimentación eléctrica de tracción total
(*)
F87 – – 5 A marrón Selector de marchas, caja de cambios automática
(*)
F88 – – 7,5 A marrón Espejos exteriores térmicos
F89 – – 30 A verde Luneta trasera térmica
F90 – – 5 A marrón Sensor IBS (estado de carga de la batería)
(*)
Fxx – – 10 A rojo Relé de control de batería doble con trans. DISTINTA DE
DDCT
(*)
7,5 A marrón Relé de control de batería doble con trans. DDCT
(*)

Cavidad Maxifusible Fusible de cartucho Minifusible Descripción
20_MP_UG_ES_EU_t.book Page 218
