249
(Continuación)

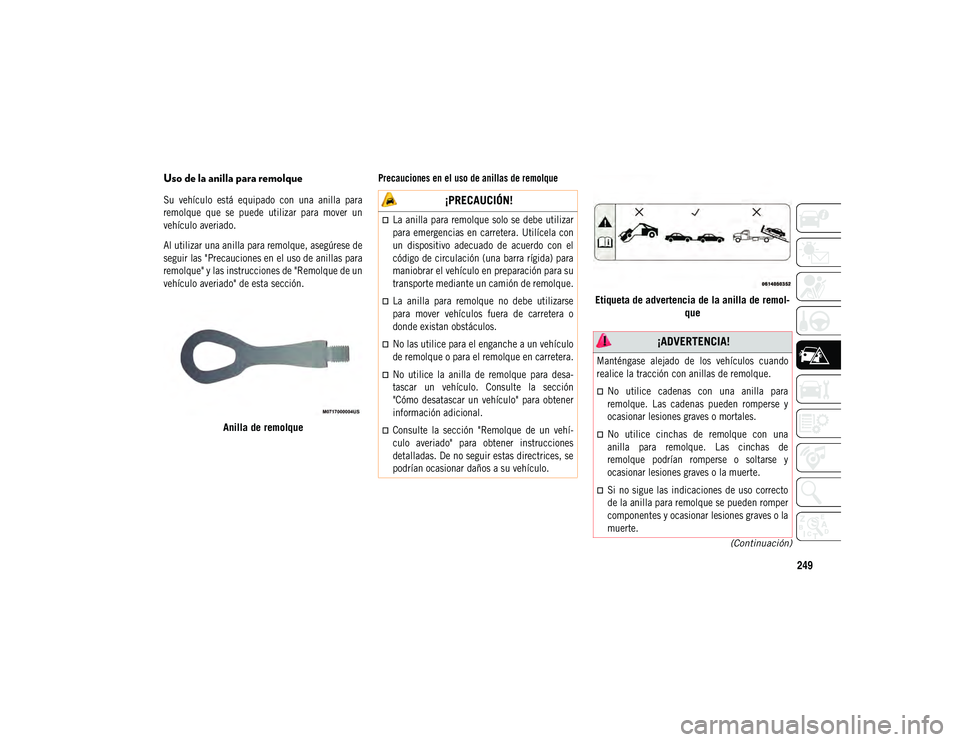

Uso de la anilla para remolque

Su vehículo está equipado con una anilla para
remolque que se puede utilizar para mover un
vehículo averiado.
Al utilizar una anilla para remolque, asegúrese de
seguir las "Precauciones en el uso de anillas para
remolque" y las instrucciones de "Remolque de un
vehículo averiado" de esta sección.
Anilla de remolque
Precauciones en el uso de anillas de remolque

Etiqueta de advertencia de la anilla de remol-
que ¡PRECAUCIÓN!

La anilla para remolque solo se debe utilizar
para emergencias en carretera. Utilícela con
un dispositivo adecuado de acuerdo con el
código de circulación (una barra rígida) para
maniobrar el vehículo en preparación para su
transporte mediante un camión de remolque.
La anilla para remolque no debe utilizarse
para mover vehículos fuera de carretera o
donde existan obstáculos.
No las utilice para el enganche a un vehículo
de remolque o para el remolque en carretera.
No utilice la anilla de remolque para desa-
tascar un vehículo. Consulte la sección
"Cómo desatascar un vehículo" para obtener
información adicional.
Consulte la sección "Remolque de un vehí-
culo averiado" para obtener instrucciones
detalladas. De no seguir estas directrices, se
podrían ocasionar daños a su vehículo.

¡ADVERTENCIA!

Manténgase alejado de los vehículos cuando
realice la tracción con anillas de remolque.
No utilice cadenas con una anilla para
remolque. Las cadenas pueden romperse y
ocasionar lesiones graves o mortales.
No utilice cinchas de remolque con una
anilla para remolque. Las cinchas de
remolque podrían romperse o soltarse y
ocasionar lesiones graves o la muerte.
Si no sigue las indicaciones de uso correcto
de la anilla para remolque se pueden romper
componentes y ocasionar lesiones graves o la
muerte.

20_MP_UG_ES_EU_t.book Page 249

EN CASO DE EMERGENCIA
250

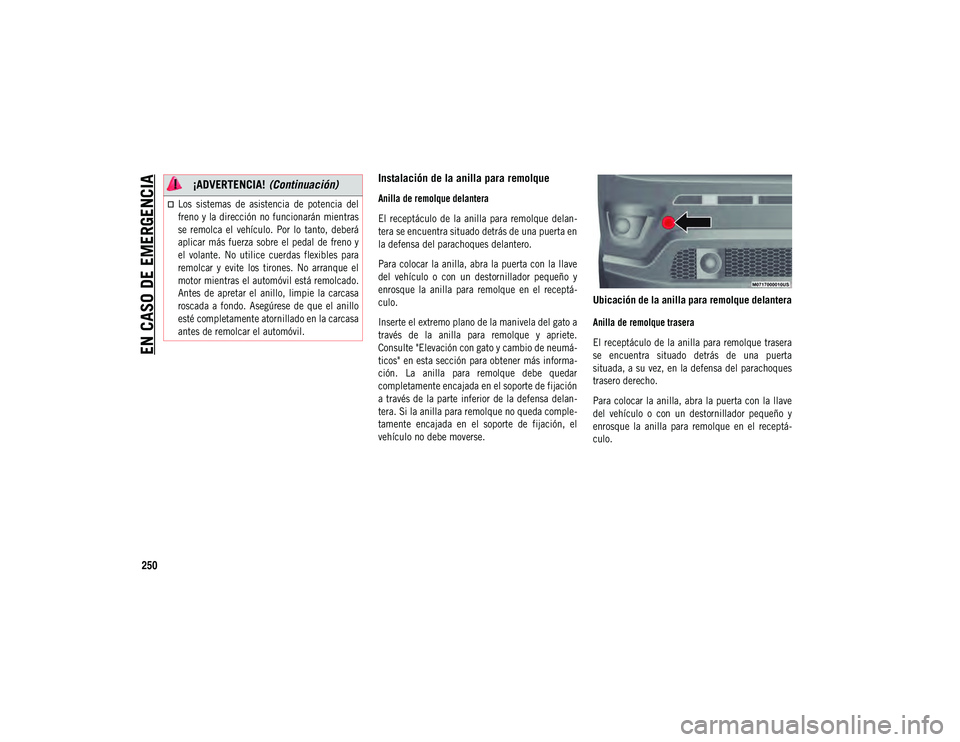

Instalación de la anilla para remolque

Anilla de remolque delantera
El receptáculo de la anilla para remolque delan-
tera se encuentra situado detrás de una puerta en
la defensa del parachoques delantero.
Para colocar la anilla, abra la puerta con la llave
del vehículo o con un destornillador pequeño y
enrosque la anilla para remolque en el receptá-
culo.
Inserte el extremo plano de la manivela del gato a
través de la anilla para remolque y apriete.
Consulte "Elevación con gato y cambio de neumá-
ticos" en esta sección para obtener más informa-
ción. La anilla para remolque debe quedar
completamente encajada en el soporte de fijación
a través de la parte inferior de la defensa delan-
tera. Si la anilla para remolque no queda comple-
tamente encajada en el soporte de fijación, el
vehículo no debe moverse.
Ubicación de la anilla para remolque delantera

Anilla de remolque trasera
El receptáculo de la anilla para remolque trasera
se encuentra situado detrás de una puerta
situada, a su vez, en la defensa del parachoques
trasero derecho.
Para colocar la anilla, abra la puerta con la llave
del vehículo o con un destornillador pequeño y
enrosque la anilla para remolque en el receptá-
culo.Los sistemas de asistencia de potencia del
freno y la dirección no funcionarán mientras
se remolca el vehículo. Por lo tanto, deberá
aplicar más fuerza sobre el pedal de freno y
el volante. No utilice cuerdas flexibles para
remolcar y evite los tirones. No arranque el
motor mientras el automóvil está remolcado.
Antes de apretar el anillo, limpie la carcasa
roscada a fondo. Asegúrese de que el anillo
esté completamente atornillado en la carcasa
antes de remolcar el automóvil.

¡ADVERTENCIA! (Continuación)
20_MP_UG_ES_EU_t.book Page 250

251

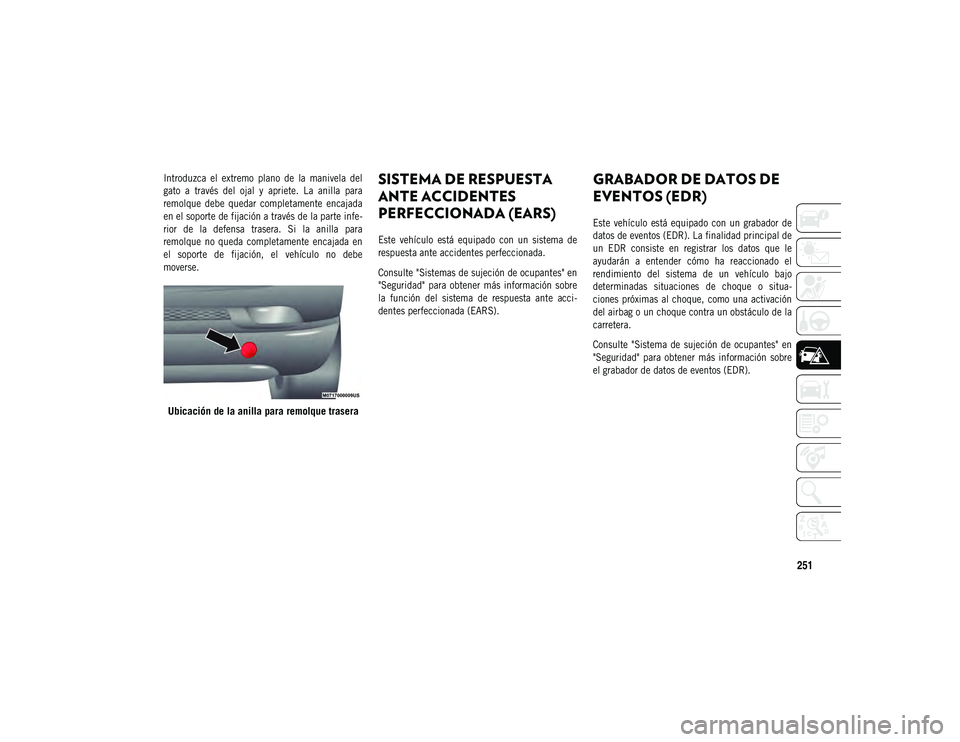

Introduzca el extremo plano de la manivela del
gato a través del ojal y apriete. La anilla para
remolque debe quedar completamente encajada
en el soporte de fijación a través de la parte infe-
rior de la defensa trasera. Si la anilla para
remolque no queda completamente encajada en
el soporte de fijación, el vehículo no debe
moverse.
Ubicación de la anilla para remolque traseraSISTEMA DE RESPUESTA
ANTE ACCIDENTES
PERFECCIONADA (EARS)

Este vehículo está equipado con un sistema de
respuesta ante accidentes perfeccionada.
Consulte "Sistemas de sujeción de ocupantes" en
"Seguridad" para obtener más información sobre
la función del sistema de respuesta ante acci-
dentes perfeccionada (EARS).

GRABADOR DE DATOS DE
EVENTOS (EDR)

Este vehículo está equipado con un grabador de
datos de eventos (EDR). La finalidad principal de
un EDR consiste en registrar los datos que le
ayudarán a entender cómo ha reaccionado el
rendimiento del sistema de un vehículo bajo
determinadas situaciones de choque o situa-
ciones próximas al choque, como una activación
del airbag o un choque contra un obstáculo de la
carretera.
Consulte "Sistema de sujeción de ocupantes" en
"Seguridad" para obtener más información sobre
el grabador de datos de eventos (EDR).

20_MP_UG_ES_EU_t.book Page 251

252

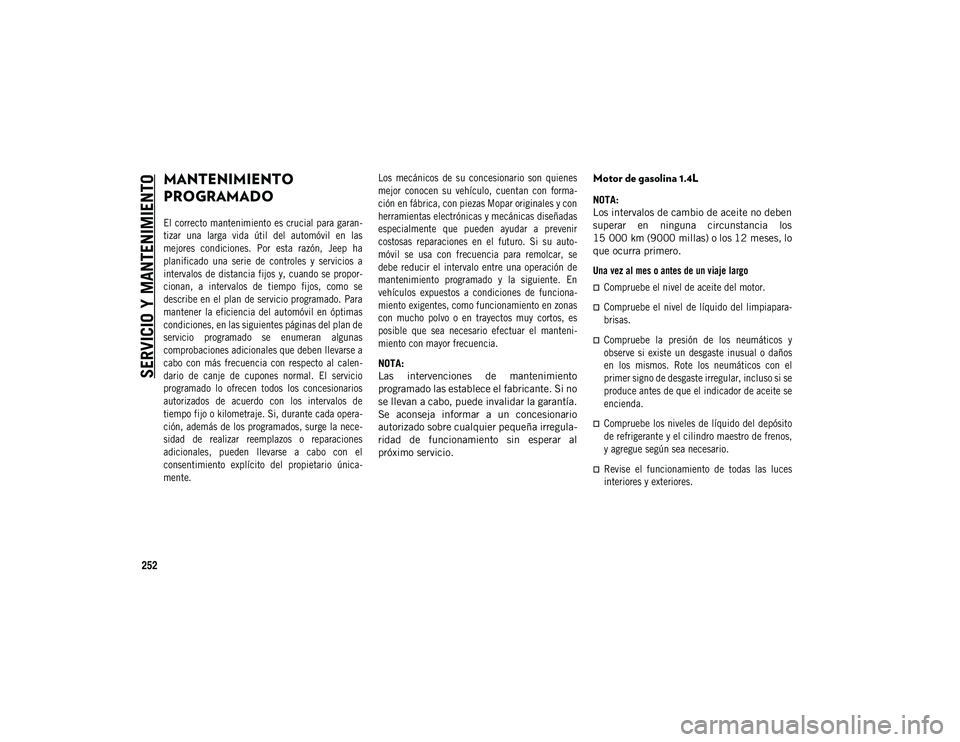

SERVICIO Y MANTENIMIENTO
MANTENIMIENTO
PROGRAMADO

El correcto mantenimiento es crucial para garan-
tizar una larga vida útil del automóvil en las
mejores condiciones. Por esta razón, Jeep ha
planificado una serie de controles y servicios a
intervalos de distancia fijos y, cuando se propor-
cionan, a intervalos de tiempo fijos, como se
describe en el plan de servicio programado. Para
mantener la eficiencia del automóvil en óptimas
condiciones, en las siguientes páginas del plan de
servicio programado se enumeran algunas
comprobaciones adicionales que deben llevarse a
cabo con más frecuencia con respecto al calen-
dario de canje de cupones normal. El servicio
programado lo ofrecen todos los concesionarios
autorizados de acuerdo con los intervalos de
tiempo fijo o kilometraje. Si, durante cada opera-
ción, además de los programados, surge la nece-
sidad de realizar reemplazos o reparaciones
adicionales, pueden llevarse a cabo con el
consentimiento explícito del propietario única-
mente.Los mecánicos de su concesionario son quienes
mejor conocen su vehículo, cuentan con forma-
ción en fábrica, con piezas Mopar originales y con
herramientas electrónicas y mecánicas diseñadas
especialmente que pueden ayudar a prevenir
costosas reparaciones en el futuro. Si su auto-
móvil se usa con frecuencia para remolcar, se
debe reducir el intervalo entre una operación de
mantenimiento programado y la siguiente. En
vehículos expuestos a condiciones de funciona-
miento exigentes, como funcionamiento en zonas
con mucho polvo o en trayectos muy cortos, es
posible que sea necesario efectuar el manteni-
miento con mayor frecuencia.

NOTA:
Las intervenciones de mantenimiento
programado las establece el fabricante. Si no
se llevan a cabo, puede invalidar la garantía.
Se aconseja informar a un concesionario
autorizado sobre cualquier pequeña irregula-
ridad de funcionamiento sin esperar al
próximo servicio.
Motor de gasolina 1.4L
NOTA:
Los intervalos de cambio de aceite no deben
superar en ninguna circunstancia los
15 000 km (9000 millas) o los 12 meses, lo
que ocurra primero.

Una vez al mes o antes de un viaje largo
Compruebe el nivel de aceite del motor.
Compruebe el nivel de líquido del limpiapara-
brisas.
Compruebe la presión de los neumáticos y
observe si existe un desgaste inusual o daños
en los mismos. Rote los neumáticos con el
primer signo de desgaste irregular, incluso si se
produce antes de que el indicador de aceite se
encienda.
Compruebe los niveles de líquido del depósito
de refrigerante y el cilindro maestro de frenos,
y agregue según sea necesario.
Revise el funcionamiento de todas las luces
interiores y exteriores.

20_MP_UG_ES_EU_t.book Page 252

253

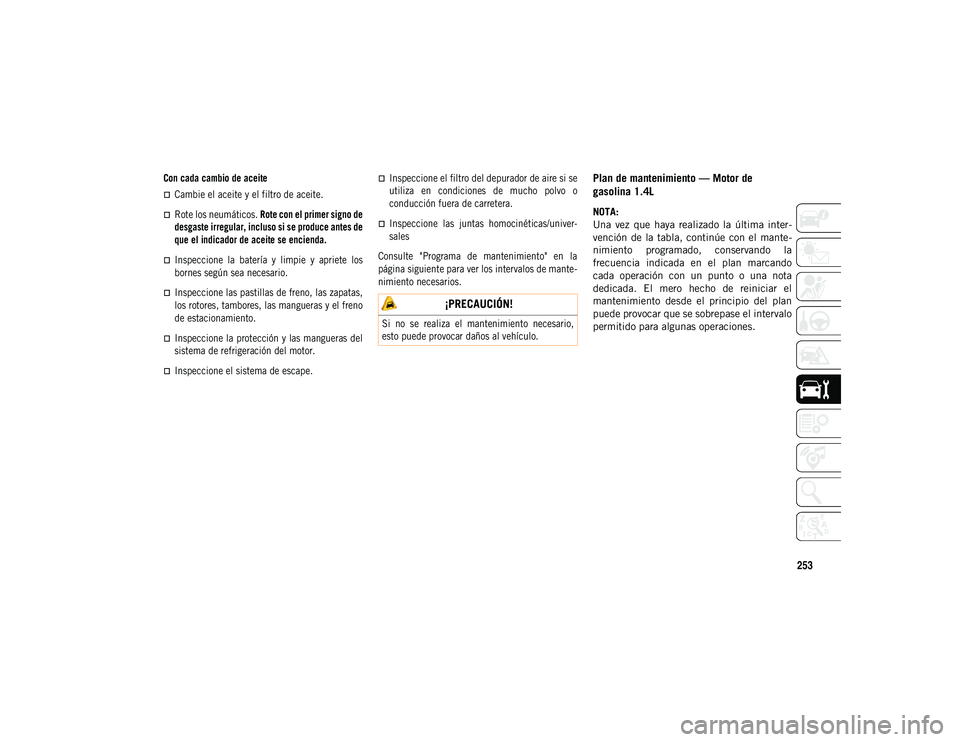

Con cada cambio de aceite
Cambie el aceite y el filtro de aceite.
Rote los neumáticos. Rote con el primer signo de
desgaste irregular, incluso si se produce antes de
que el indicador de aceite se encienda.
Inspeccione la batería y limpie y apriete los
bornes según sea necesario.
Inspeccione las pastillas de freno, las zapatas,
los rotores, tambores, las mangueras y el freno
de estacionamiento.
Inspeccione la protección y las mangueras del
sistema de refrigeración del motor.
Inspeccione el sistema de escape.
Inspeccione el filtro del depurador de aire si se
utiliza en condiciones de mucho polvo o
conducción fuera de carretera.
Inspeccione las juntas homocinéticas/univer-
sales
Consulte "Programa de mantenimiento" en la
página siguiente para ver los intervalos de mante-
nimiento necesarios.

Plan de mantenimiento — Motor de
gasolina 1.4L
NOTA:
Una vez que haya realizado la última inter-
vención de la tabla, continúe con el mante-
nimiento programado, conservando la
frecuencia indicada en el plan marcando
cada operación con un punto o una nota
dedicada. El mero hecho de reiniciar el
mantenimiento desde el principio del plan
puede provocar que se sobrepase el intervalo
permitido para algunas operaciones.
¡PRECAUCIÓN!

Si no se realiza el mantenimiento necesario,
esto puede provocar daños al vehículo.

20_MP_UG_ES_EU_t.book Page 253

SERVICIO Y MANTENIMIENTO

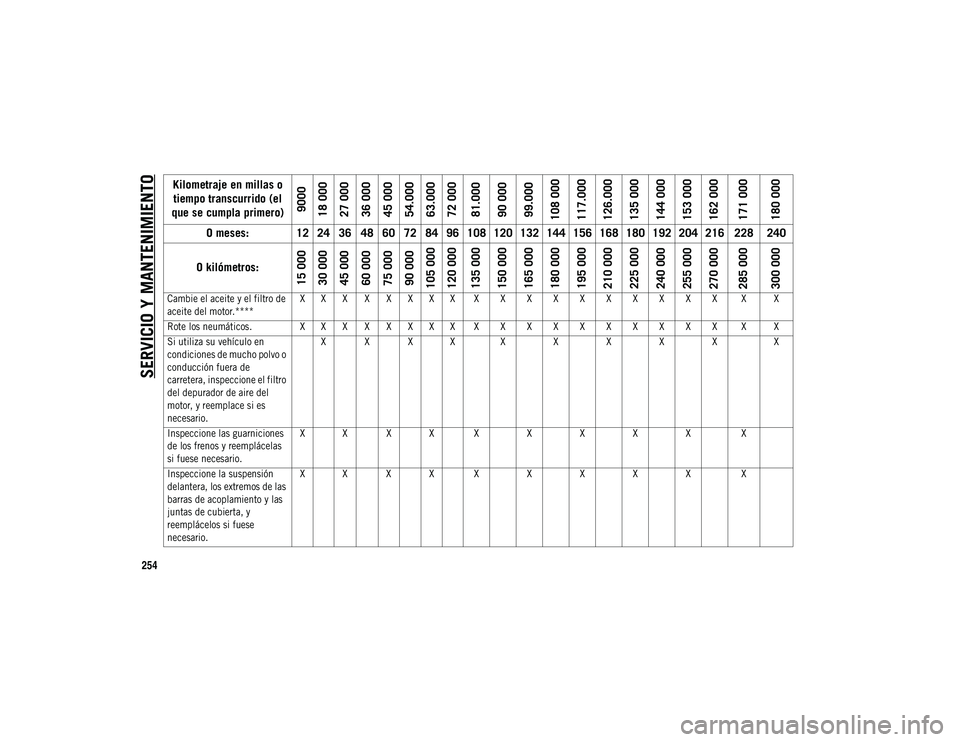

254Kilometraje en millas o
tiempo transcurrido (el
que se cumpla primero)
9000
18 000
27 000
36 000
45 000
54.000
63.000
72 000
81.000
90 000
99.000
108 000
117.000
126.000
135 000
144 000
153 000
162 000
171 000
180 000
O meses: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
O kilómetros:
15 000
30 000
45 000
60 000
75 000
90 000
105 000
120 000
135 000
150 000
165 000
180 000
195 000
210 000
225 000
240 000
255 000
270 000
285 000
300 000

Cambie el aceite y el filtro de
aceite del motor.**** X X X X X X X X X X X X X X X X X X X X
Rote los neumáticos. X X X X X X X X X X X X X X X X X X X X
Si utiliza su vehículo en
condiciones de mucho polvo o
conducción fuera de
carretera, inspeccione el filtro
del depurador de aire del
motor, y reemplace si es
necesario. X X X X X
XXXX X
Inspeccione las guarniciones
de los frenos y reemplácelas
si fuese necesario. X X X X X
XXXX X
Inspeccione la suspensión
delantera, los extremos de las
barras de acoplamiento y las
juntas de cubierta, y
reemplácelos si fuese
necesario. X X X X X
XXXX X

20_MP_UG_ES_EU_t.book Page 254

255

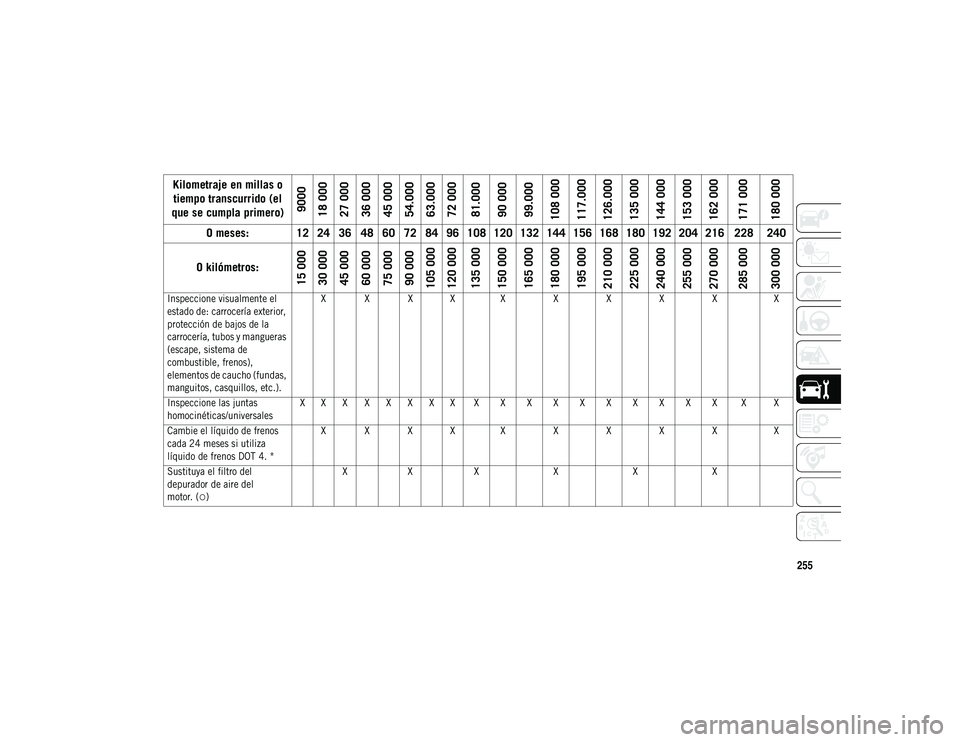

Inspeccione visualmente el
estado de: carrocería exterior,
protección de bajos de la
carrocería, tubos y mangueras
(escape, sistema de
combustible, frenos),
elementos de caucho (fundas,
manguitos, casquillos, etc.).X X X X X
XXXX X
Inspeccione las juntas
homocinéticas/universales X X X X X X X X X X X X X X X X X X X X
Cambie el líquido de frenos
cada 24 meses si utiliza
líquido de frenos DOT 4. * X X X X X
XXXX X
Sustituya el filtro del
depurador de aire del
motor. ( ○) X
X X XXX

Kilometraje en millas o
tiempo transcurrido (el
que se cumpla primero)
9000
18 000
27 000
36 000
45 000
54.000
63.000
72 000
81.000
90 000
99.000
108 000
117.000
126.000
135 000
144 000
153 000
162 000
171 000
180 000
O meses: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
O kilómetros:
15 000
30 000
45 000
60 000
75 000
90 000
105 000
120 000
135 000
150 000
165 000
180 000
195 000
210 000
225 000
240 000
255 000
270 000
285 000
300 000
20_MP_UG_ES_EU_t.book Page 255

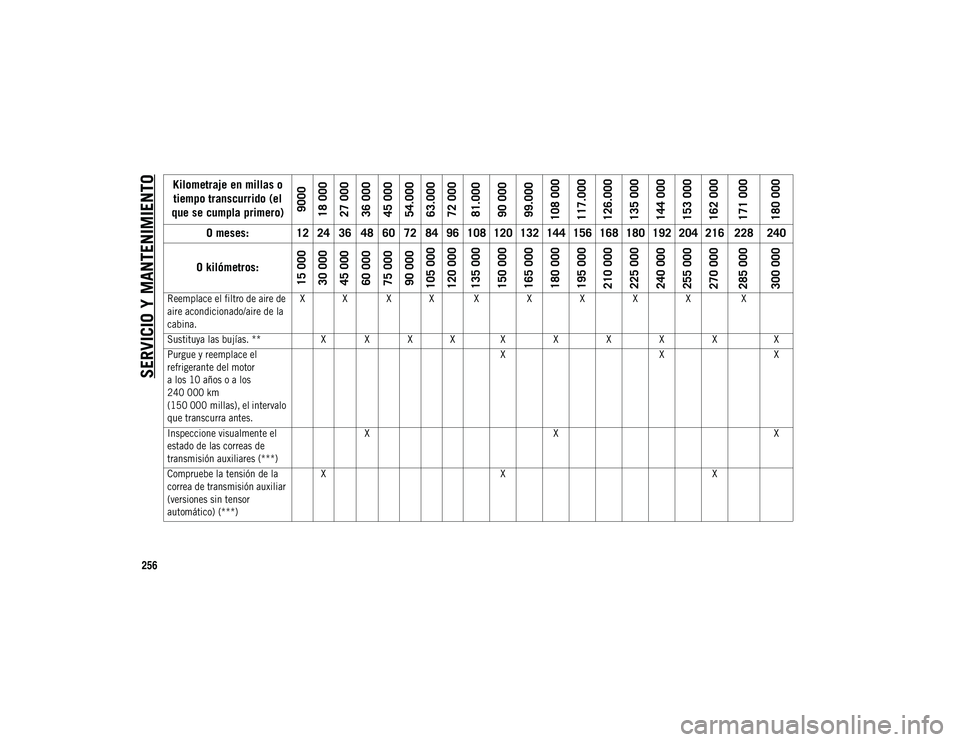

SERVICIO Y MANTENIMIENTO
256

Reemplace el filtro de aire de
aire acondicionado/aire de la
cabina.X X X X X
XXXX X
Sustituya las bujías. ** X X X X X XXXX X
Purgue y reemplace el
refrigerante del motor
a los 10 años o a los
240 000 km
(150 000 millas), el intervalo
que transcurra antes. X
XX
Inspeccione visualmente el
estado de las correas de
transmisión auxiliares (***) X
X X
Compruebe la tensión de la
correa de transmisión auxiliar
(versiones sin tensor
automático) (***) X
X X

Kilometraje en millas o
tiempo transcurrido (el
que se cumpla primero)
9000
18 000
27 000
36 000
45 000
54.000
63.000
72 000
81.000
90 000
99.000
108 000
117.000
126.000
135 000
144 000
153 000
162 000
171 000
180 000
O meses: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
O kilómetros:
15 000
30 000
45 000
60 000
75 000
90 000
105 000
120 000
135 000
150 000
165 000
180 000
195 000
210 000
225 000
240 000
255 000
270 000
285 000
300 000
20_MP_UG_ES_EU_t.book Page 256

257

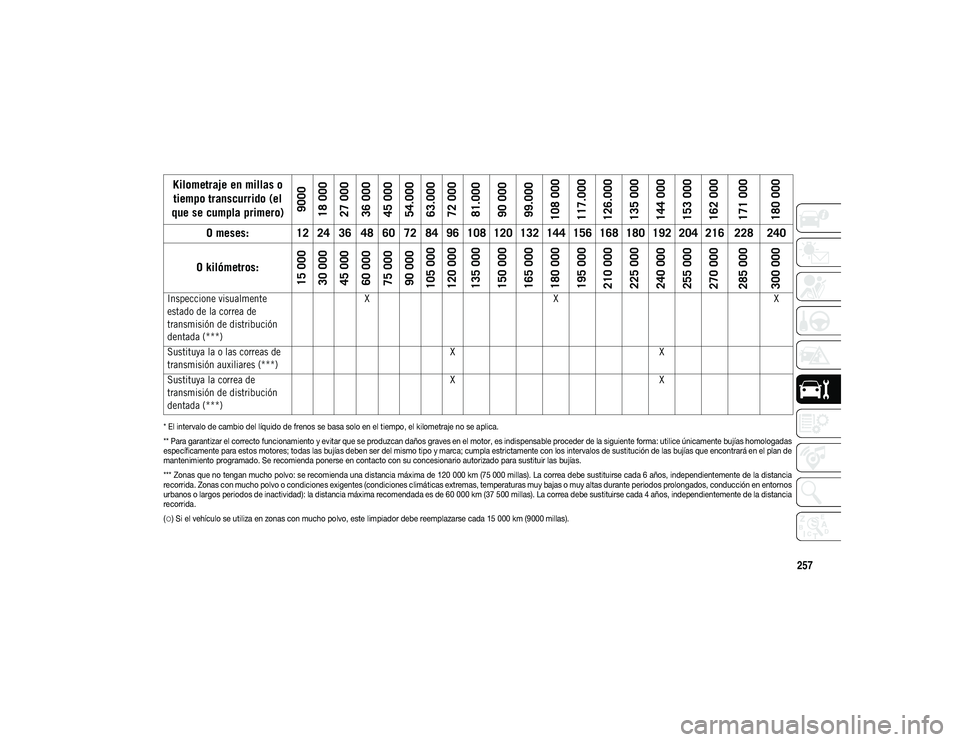

* El intervalo de cambio del líquido de frenos se basa solo en el tiempo, el kilometraje no se aplica.
** Para garantizar el correcto funcionamiento y evitar que se produzcan daños graves en el motor, es indispensable proceder de la siguiente forma: utilice únicamente bujías homologadas
específicamente para estos motores; todas las bujías deben ser del mismo tipo y marca; cumpla estrictamente con los intervalos de sustitución de las bujías que encontrará en el plan de
mantenimiento programado. Se recomienda ponerse en contacto con su concesionario autorizado para sustituir las bujías.
*** Zonas que no tengan mucho polvo: se recomienda una distancia máxima de 120 000 km (75 000 millas). La correa debe sustituirse cada 6 años, independientemente de la distanciarecorrida. Zonas con mucho polvo o condiciones exigentes (condiciones climáticas extremas, temperaturas muy bajas o muy altas durante periodos prolongados, conducción en entornos
urbanos o largos periodos de inactividad): la distancia máxima recomendada es de 60 000 km (37 500 millas). La correa debe sustituirse cada 4 años, independientemente de la distanciarecorrida.
(○ ) Si el vehículo se utiliza en zonas con mucho polvo, este limpiador debe reemplazarse cada 15 000 km (9000 millas).
Inspeccione visualmente
estado de la correa de
transmisión de distribución
dentada (***) X
X X
Sustituya la o las correas de
transmisión auxiliares (***) X
X
Sustituya la correa de
transmisión de distribución
dentada (***) X
X

Kilometraje en millas o
tiempo transcurrido (el
que se cumpla primero)
9000
18 000
27 000
36 000
45 000
54.000
63.000
72 000
81.000
90 000
99.000
108 000
117.000
126.000
135 000
144 000
153 000
162 000
171 000
180 000
O meses: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
O kilómetros:
15 000
30 000
45 000
60 000
75 000
90 000
105 000
120 000
135 000
150 000
165 000
180 000
195 000
210 000
225 000
240 000
255 000
270 000
285 000
300 000
20_MP_UG_ES_EU_t.book Page 257

SERVICIO Y MANTENIMIENTO
258
Uso del vehículo para tareas pesadas

**** Cambie el aceite del motor y el filtro de
aceite del motor cada 7500 km (4500 millas) o
12 meses si utiliza su vehículo bajo las condi-
ciones siguientes:
Conducción con múltiples paradas y puestas
en marcha.
Conducción en condiciones de mucho polvo.
Viajes cortos de menos de 16 km (10 millas).
Arrastre de remolque.
Servicio de taxi, policía o reparto (servicio
comercial).
Fuera de carretera o por zonas desérticas.

Motor de gasolina 2.4L

Su vehículo está equipado con un sistema indi-
cador de cambio de aceite automático. El sistema
indicador de cambio de aceite le recordará que es
hora de realizar el cambio de aceite del vehículo.
El mensaje indicador de cambio de aceite se
iluminará según las condiciones de funciona-
miento del motor. Esto significa que su vehículo
requiere ese servicio. Las condiciones de funcio-
namiento en trayectos muy cortos frecuentes,
arrastre de remolque y temperatura ambiente
extremadamente fría o caliente influirán en la
aparición del mensaje "Change Oil" (Cambiar
aceite) u "Oil Change Required" (Cambio de aceite
necesario). Las condiciones de funcionamiento
exigentes pueden provocar que el mensaje de
cambio de aceite se ilumine incluso a 5600 km
(3500 millas) del último cambio. Haga efectuar
el servicio de su vehículo en cuanto sea posible,
dentro de los próximos 805 km (500 millas).
NOTA:
Los intervalos de cambio de aceite no deben
superar en ninguna circunstancia los
12 000 km (7500 millas) o los 12 meses, lo
que ocurra primero.
NOTA:
El indicador de cambio de aceite no se ilumi-
nará en estas condiciones.

Una vez al mes o antes de un viaje largo:
Compruebe el nivel de aceite del motor.
Compruebe el nivel de líquido del limpiapara-
brisas.
Verifique la presión de inflado de los neumá-
ticos y busque signos de desgaste inusual o
deterioro. Rote los neumáticos con el primer
signo de desgaste irregular, incluso si se
produce antes de que el indicador de aceite se
encienda.
Compruebe los niveles de líquido del depósito
de refrigerante y del depósito del cilindro
maestro de frenos, y agregue según sea nece-
sario.
Revise el funcionamiento de todas las luces
interiores y exteriores.

¡ADVERTENCIA!

Puede resultar gravemente herido si trabaja
en un vehículo a motor o cerca de este.
Realice trabajos de mantenimiento para los
que tenga los conocimientos necesarios y el
equipo adecuado. Si tiene cualquier duda
sobre cómo realizar un trabajo de manteni-
miento, lleve su vehículo a un mecánico
cualificado.
La falta de inspección y mantenimiento apro-
piados de su vehículo podría provocar el
funcionamiento incorrecto de un compo-
nente y afectar a la maniobrabilidad y rendi-
miento. También podría causar un accidente.

20_MP_UG_ES_EU_t.book Page 258
