Stojan s poistkami č. 1
Otvor Minipoistka Opis
F130 A zelená Menič napätia
(*)
F2 30 A zelená Sedadlo s pamäťou
F3 20 A žltá Strešné okno – ak je súčasťou výbavy
F4 30 A zelená Elektricky ovládané sedadlo (strana spolujazdca)
F5 30 A zelená Elektricky ovládané sedadlo (strana vodiča)
F6 7,5 A hnedá Elektricky ovládaná krížová časť operadla (elektricky ovládané sedadlá)
F7 15 A modrá Vyhrievaný volant/ventilované sedadlá
F8 20 A žltá Vyhrievané sedadlá
Stojan s poistkami č. 2
Otvor Minipoistka Opis
F110 A červená Napájanie z akumulátora TTM pri zapaľovaní
F5 15 A modrá Svetlá vonkajšieho osvetlenia ovládača (strana vodiča)
F6 15 A modrá Svetlá vonkajšieho osvetlenia ovládača (strana spolujazdca)
F7 10 A červená Napájanie z akumulátora TTM pri štartovaní pomocou káblov
(*)
20_MP_UG_SL_EU_t.book Page 219

V PRÍPADE NÚDZE

220
(Pokračovanie)
(Pokračovanie)
Na konzole jednotky rozvodov relé/poistiek v zadnom nákladovom priestore sa nachádza stojan na poistky Maxi Fuse určený pre elektricky
ovládané dvere batožinového priestoru a stojan na poistky ATO/Uni Val pre zvukový systém HIFI.
ZDVÍHANIE VOZIDLA
A VÝMENA PNEUMATIKY
Otvor Poistka Maxi Fuse
Opis
F0130 A zelená Elektricky ovládané dvere batožinového priestoru
Otvor Poistka ATO/Uni-Val Opis
F0225 A priehľadná Zvukový systém HIFI

UPOZORNENIE!

Nepokúšajte sa vymieňať pneumatiku
na strane vozidla, ktorá je bližšie
k pohybujúcej sa doprave. Zaparkujte
ďalej od cesty, aby ste sa vyhli nebezpe-
čenstvu zásahu pri práci so zdvihákom
alebo výmene kolesa.
Zdržiavanie sa pod vozidlom na zdvi -
háku je nebezpečné. Vozidlo by mohlo
zo zdviháka skĺznuť a spadnúť na vás.
Mohlo by vás rozdrviť. Nikdy nedávajte
žiadnu časť tela pod vozidlo, ktoré je na
zdviháku. Ak sa potrebujete dostať pod
zdvihnuté vozidlo, navštívte servisné
centrum, v ktorom je možné vozidlo
zdvihnúť pomocou veľkého hydraulic-
kého zdviháka.

UPOZORNENIE!
(Pokračovanie)
Nikdy neštartujte ani nespúšťajte motor,
keď je vozidlo na zdviháku.
Zdvihák slúži výhradne ako nástroj na
výmenu pneumatík. Zdvihák sa nesmie
používať na zdvíhanie vozidla na
servisné účely. Vozidlo sa môže zdvíhať
len na pevnom a rovnom povrchu.
Nestojte s vozidlom na ľade ani na
šmykľavých plochách.

UPOZORNENIE!
(Pokračovanie)
20_MP_UG_SL_EU_t.book Page 220

221
Miesto zdvíhania/uloženie rezervnej
pneumatiky
Ak sú zdvihák a náradie súčasťou výbavy,
sú umiestnené v zadnom úložnom priestore
pod rezervnou pneumatikou.Umiestnenie zdviháka a náradia
1. Otvorte dvere batožinového priestoru.
2. Pomocou rukoväte podlahy nákladného priestoru nadvihnite prístupový kryt. Rukoväť podlahy nákladného priestoru

3. Vyberte upevňovací prvok, ktorým je uchy -
tená rezervná pneumatika, a následne
rezervnú pneumatiku vyberte z vozidla. Pod
ňou je umiestnený zdvihák a náradie.

Upevňovací prvok rezervnej pneumatiky
4. Vyberte vodiaci kolík zo stredu, otočte zdvihák proti smeru hodinových ručičiek
a vytiahnite ho z penovej priehradky. 5. Vyberte zdvihák a kľúč na kolesové
skrutky.
Zdvihák a náradie
1 – Zdvihák
2 – Vodiaci kolík
3 – Kľúč na kolesové skrutky
4 – Núdzový lievik
5 – Skrutkovač
1 – Kľúč na kolesové skrutky
2 – Zdvihák
3 – Núdzový lievik
4 – Skrutkovač
5 – Vodiaci kolík

UPOZORNENIE!

Uvoľnená pneumatika alebo zdvihák
vymrštené pri nehode alebo prudkom
zastavení by mohli ohroziť používateľov
vozidla. Diely zdviháka a rezervnú
pneumatiku vždy odkladajte na určené
miesta. Vyfučanú pneumatiku (defekt)
dajte bezodkladne opraviť alebo vymeniť.
20_MP_UG_SL_EU_t.book Page 221

V PRÍPADE NÚDZE

222(Pokračovanie)

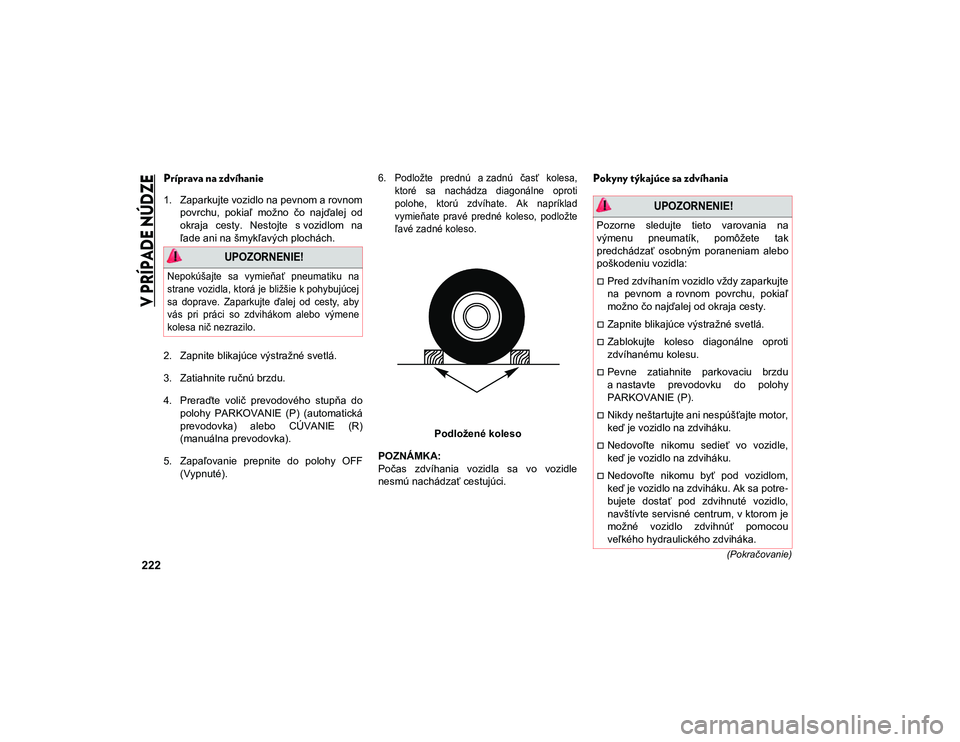

Príprava na zdvíhanie
1. Zaparkujte vozidlo na pevnom a rovnompovrchu, pokiaľ možno čo najďalej od
okraja cesty. Nestojte s vozidlom na
ľade ani na šmykľavých plochách.
2. Zapnite blikajúce výstražné svetlá.
3. Zatiahnite ručnú brzdu.
4. Preraďte volič prevodového stupňa do polohy PARKOVANIE (P) (automatická
prevodovka) alebo CÚVANIE (R)
(manuálna prevodovka).
5. Zapaľovanie prepnite do polohy OFF (Vypnuté).
6. Podložte prednú a zadnú časť kolesa,
ktoré sa nachádza diagonálne oproti
polohe, ktorú zdvíhate. Ak napríklad
vymieňate pravé predné koleso, podložte
ľavé zadné koleso.

Podložené koleso
POZNÁMKA:
Počas zdvíhania vozidla sa vo vozidle
nesmú nachádzať cestujúci.
Pokyny týkajúce sa zdvíhania

UPOZORNENIE!

Nepokúšajte sa vymieňať pneumatiku na
strane vozidla, ktorá je bližšie k pohybujúcej
sa doprave. Zaparkujte ďalej od cesty, aby
vás pri práci so zdvihákom alebo výmene
kolesa nič nezrazilo.

UPOZORNENIE!

Pozorne sledujte tieto varovania na
výmenu pneumatík, pomôžete tak
predchádzať osobným poraneniam alebo
poškodeniu vozidla:
Pred zdvíhaním vozidlo vždy zaparkujte
na pevnom a rovnom povrchu, pokiaľ
možno čo najďalej od okraja cesty.
Zapnite blikajúce výstražné svetlá.
Zablokujte koleso diagonálne oproti
zdvíhanému kolesu.
Pevne zatiahnite parkovaciu brzdu
a nastavte prevodovku do polohy
PARKOVANIE (P).
Nikdy neštartujte ani nespúšťajte motor,
keď je vozidlo na zdviháku.
Nedovoľte nikomu sedieť vo vozidle,
keď je vozidlo na zdviháku.
Nedovoľte nikomu byť pod vozidlom,
keď je vozidlo na zdviháku. Ak sa potre -
bujete dostať pod zdvihnuté vozidlo,
navštívte servisné centrum, v ktorom je
možné vozidlo zdvihnúť pomocou
veľkého hydraulického zdviháka.
20_MP_UG_SL_EU_t.book Page 222

223
Výstražný štítok na zdviháku1. Vyberte rezervnú pneumatiku, zdvihák
a kľúč na kolesové skrutky.
2. Ak je vozidlo vybavené hliníkovými kole -
sami, na ktorých zakrýva kolesové
skrutky stredové veko, pred zdvíhaním
vozidla opatrne vypáčte stredové veko
pomocou kľúča na kolesové skrutky.
3. Pred zdvíhaním vozidla pomocou kľúča na kolesové skrutky uvoľnite, ale nede -
montujte, kolesové skrutky na kolese
s defektom. Otočte kolesové skrutky
proti smeru pohybu hodinových ručičiek
o jednu obrátku, pričom koleso je ešte
na zemi. 4. Položte zdvihák pod miesto zdvíhania čo
najbližšie k pneumatike s defektom.
Otočte skrutku zdviháka v smere hodi -
nových ručičiek tak, aby sedlo zdviháka
pevne dosadlo na miesto zdvíhania na
prírube karosérie, pričom sedlo zdvi -
háka vycentrujte vo výreze v prírube.
Polohy zdvíhania
Predný bod zdvíhania
Zdvihák používajte len na vyznačených
miestach a len na zdvíhanie tohto
vozidla pri výmene pneumatík.
Ak pracujete na ceste alebo v jej blíz -
kosti, dávajte veľký pozor na prechá -
dzajúce motorové vozidlá.
Na zaistenie bezpečného umiestnenia
rezervných pneumatík, nahustených
alebo vypustených, odkladajte pneuma -
tiky s driekom ventilu otočeným k zemi.

UPOZORNENIE!
(Pokračovanie)
VAROVANIE!

Nepokúšajte sa zdvíhať vozidlo so
zdvihákom umiestneným na iných miestach,
ako sú miesta vyznačené v pokynoch na
zdvíhanie pre toto vozidlo.

20_MP_UG_SL_EU_t.book Page 223

V PRÍPADE NÚDZE

224
Predná poloha zdvíhaniaZadný bod zdvíhania Zadná poloha zdvíhania

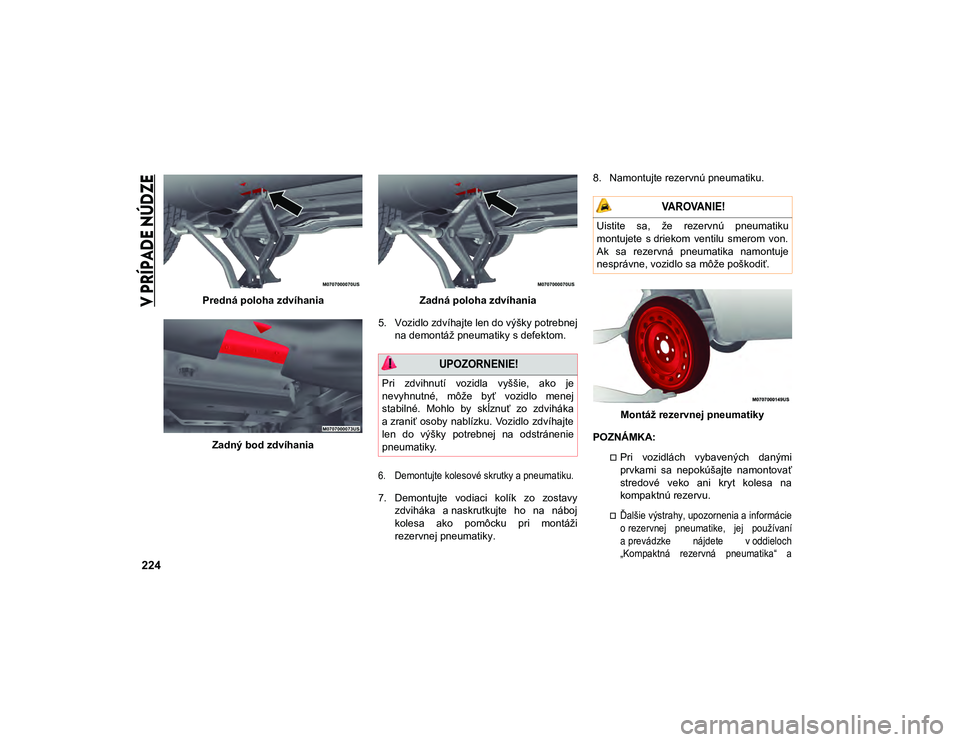

5. Vozidlo zdvíhajte len do výšky potrebnej na demontáž pneumatiky s defektom.

6. Demontujte kolesové skrutky a pneumatiku.

7. Demontujte vodiaci kolík zo zostavy zdviháka a naskrutkujte ho na náboj
kolesa ako pomôcku pri montáži
rezervnej pneumatiky. 8. Namontujte rezervnú pneumatiku.
Montáž rezervnej pneumatiky
POZNÁMKA:
Pri vozidlách vybavených danými
prvkami sa nepokúšajte namontovať
stredové veko ani kryt kolesa na
kompaktnú rezervu.

Ďalšie výstrahy, upozornenia a informácie
o rezervnej pneumatike, jej používaní
a prevádzke nájdete v oddieloch
„Kompaktná rezervná pneumatika“ a
UPOZORNENIE!

Pri zdvihnutí vozidla vyššie, ako je
nevyhnutné, môže byť vozidlo menej
stabilné. Mohlo by skĺznuť zo zdviháka
a zraniť osoby nablízku. Vozidlo zdvíhajte
len do výšky potrebnej na odstránenie
pneumatiky.

VAROVANIE!

Uistite sa, že rezervnú pneumatiku
montujete s driekom ventilu smerom von.
Ak sa rezervná pneumatika namontuje
nesprávne, vozidlo sa môže poškodiť.
20_MP_UG_SL_EU_t.book Page 224

225

„Rezervná pneumatika s obmedzeným
použitím“ v odseku „Pneumatiky –
všeobecné informácie“ v časti „Servis
aúdržba“ používateľskej príručky.

9. Nainštalujte a mierne utiahnite kolesové skrutky.
10. Spúšťajte vozidlo k zemi otáčaním ruko -
väte zdviháka proti smeru pohybu hodi -
nových ručičiek.

11. Dokončite utiahnutie kolesových skrutiek. Počas uťahovania tlačte kľúč nadol na
konci rukoväte, dosiahnete tak lepšiu
páku. Kolesové skrutky uťahujte v poradí
podľa hviezdy, kým nebude každá z nich
utiahnutá dvakrát. Ďalšie informácie
o správnom uťahovacom momente kole -
sových skrutiek nájdete v odseku „Špecifi -
kácie uťahovacích momentov kolies
a pneumatík“ v časti „Technické údaje“. Ak
máte pochybnosti o správnosti dotiah- nutia, nechajte kolesá skontrolovať
u autorizovaného predajcu alebo v servise
pomocou momentového kľúča.

12. Umiestnite zdvihák na penovú prie -
hradku a otvorte ju dostatočne na to, aby
sa dala upevniť. Po dosiahnutí správnej
polohy ju uzamknite otočením v smere
hodinových ručičiek. Opätovným zasu -
nutím vodiaceho kolíka do stredového
otvoru zaistite zdvihák na mieste.
Montáž cestnej pneumatiky
1. Cestnú pneumatiku namontujte na os.
2. Namontujte zvyšné kolesové skrutky, pričom časť kolesovej skrutky so
závitom má smerovať ku kolesu. Kole -
sové skrutky zľahka dotiahnite. 3. Spúšťajte vozidlo k zemi otáčaním ruko
-
väte zdviháka proti smeru pohybu hodi -
nových ručičiek.

4. Dokončite utiahnutie kolesových skrutiek. Počas uťahovania tlačte kľúč nadol na
konci rukoväte, dosiahnete tak lepšiu
páku. Kolesové skrutky uťahujte v poradí
podľa hviezdy, kým nebude každá z nich
utiahnutá dvakrát. Ďalšie informácie
o správnom uťahovacom momente kole -
sových skrutiek nájdete v odseku „Špecifi -
kácie uťahovacích momentov kolies
a pneumatík“ v časti „Technické údaje“. Ak
máte pochybnosti o správnosti dotiah- nutia, nechajte kolesá skontrolovať
u autorizovaného predajcu alebo v servise
pomocou momentového kľúča.

UPOZORNENIE!

Ak sa chcete vyhnúť zosunutiu vozidla zo
zdviháka, úplne nedoťahujte kolesové
matice dovtedy, kým vozidlo nespustíte zo
zdviháka. Nedodržanie tohto upozornenia
môže viesť k vážnemu zraneniu.

UPOZORNENIE!

Uvoľnená pneumatika alebo zdvihák
vymrštené pri nehode alebo prudkom
zastavení by mohli ohroziť používateľov
vozidla. Diely zdviháka a rezervnú
pneumatiku vždy odkladajte na určené
miesta. Vyfučanú pneumatiku (defekt)
dajte bezodkladne opraviť alebo vymeniť.

UPOZORNENIE!

Ak sa chcete vyhnúť zosunutiu vozidla zo
zdviháka, úplne nedoťahujte kolesové
matice dovtedy, kým vozidlo nespustíte zo
zdviháka. Nedodržanie tohto upozornenia
môže viesť k vážnemu zraneniu.
20_MP_UG_SL_EU_t.book Page 225

V PRÍPADE NÚDZE

226
5. Spustite zdvihák, až kým sa nebude daťuvoľniť. Odmontujte kolesové bloky.
Znova pripojte kľúč na kolesá k zostave
zdviháka a uložte ju do priestoru
rezervnej pneumatiky. Zaistite zostavu
pomocou prostriedkov, ktoré sú
k dispozícii. Pred jazdou s vozidlom
uvoľnite parkovacou brzdu.
6. Po absolvovaní 40 km (25 míľ) skontro -
lujte doťahovací moment kolesových
skrutiek pomocou momentového kľúča,
aby ste sa uistili, že všetky kolesové
skrutky správne sedia na kolese.
Vyhlásenie o zhode ES
1. Dolupodpísaný Francesco Adretta, v zastúpení výrobcu, týmto vyhlasuje, že
zariadenie opísané nižšie je v súlade
s príslušnými ustanoveniami:
smernice Európskeho spoločenstva
2006/42/ES o strojových zariadeniach
2. Opis zariadenia.
a) Všeobecné označenie: Pantograph
jack (Martinetto)
b) Funkcia: zdvíhanie vozidla 3. Výrobca (1):
Proma S.p.a.
Rua Haeckel Ben Hur Salvador, 101
Bairro Cinco Contagem MG
Brazília
Výrobcovia (2):
Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 – San Nicola la Strada (Caserta)
TALIANSKO 4. Právnická osoba oprávnená na zosta
-
venie technickej dokumentácie:
Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 – San Nicola la Strada (Caserta)
TALIANSKO
5. Odkazy na harmonizované normy: -
6. Ďalšie normy a špecifikácie: ISO 8720
7. Vyrobené v: Caserta
8. Dátum: 25. 1. 2016
POZNÁMKA:

V prípade zavedenia technických alebo
prevádzkových úprav bez upozornenia
výrobcu toto vyhlásenie stráca platnosť.

c) Kód
modelu
d)
Obchodné informácie o modeli
e) Typ f)
Pracovné
zaťaženie
B1 (521)
Renegade
LVS10 1250 Kg
M1 (551)
Kompas
LVS11 1500 Kg
MP (552)
Kompas
LVS12 1500 Kg
226
Fiat Toro
LVS13 1500 Kg
20_MP_UG_SL_EU_t.book Page 226

227
Nemecký preklad
20_MP_UG_SL_EU_t.book Page 227

V PRÍPADE NÚDZE

228
Preventívne opatrenia pri používaní
zdviháka
Tento dodatok dopĺňa príručku používania a
údržby a obsahuje nižšie uvedené pokyny
na správne používanie zdviháka.Príklad zdviháka
Údržba
Uistite sa, že sa na závitovej skrutke
neusadzujú nečistoty.
Zabezpečte mazanie závitovej skrutky.
Zdvihák nikdy neupravujte.

UPOZORNENIE!

Pri používaní kľuky sa uistite, či sa môže
voľne otáčať bez rizika, že si poraníte ruky
o zem.
Zranenie môžu spôsobiť aj pohyblivé časti
zdviháka: závitová skrutka a kĺby:
vyhýbajte sa kontaktu s nimi. V prípade
znečistenia mazivom ho dôkladne
vyčistite.

VAROVANIE!

Zdvihák je nástroj, ktorý je určený
výhradne na výmenu kolesa v prípade
defektu alebo poškodenia pneumatiky
vozidla, ktorého je súčasťou, alebo
rovnakého modelu vozidla. Akékoľvek iné
použitie, napríklad na zdvíhanie iných
modelov vozidiel alebo iných predmetov,
je prísne zakázané. Nikdy ho
nepoužívajte na vykonávanie údržby
alebo opráv pod vozidlom ani na výmenu
letných a zimných pneumatík. Nikdy
nevstupujte pod zdvihnuté vozidlo. Ak je
potrebné vykonať práce pod vozidlom,
obráťte sa na autorizovaného predajcu.
Nesprávne umiestnenie zdviháka môže
spôsobiť pád vozidla: používajte ho len na
označených miestach. Zdvihák
nepoužívajte na vyššie zaťaženie, než je
uvedené na štítku. Pri zdvihnutom vozidle
nikdy neštartujte motor. Ak sa vozidlo
zdvihne viac, než je potrebné, výrazne sa
môže znížiť jeho stabilita a hrozí riziko
pádu vozidla s vysokou intenzitou. Vozidlo
preto zdvíhajte len do výšky, ktorá je
nevyhnutná na výmenu kolesa.
1 – Kľuka
2 – Závitová skrutka
3 – Kĺb
20_MP_UG_SL_EU_t.book Page 228
