JEEP GRAND CHEROKEE 2013 Notice d'entretien (in French)

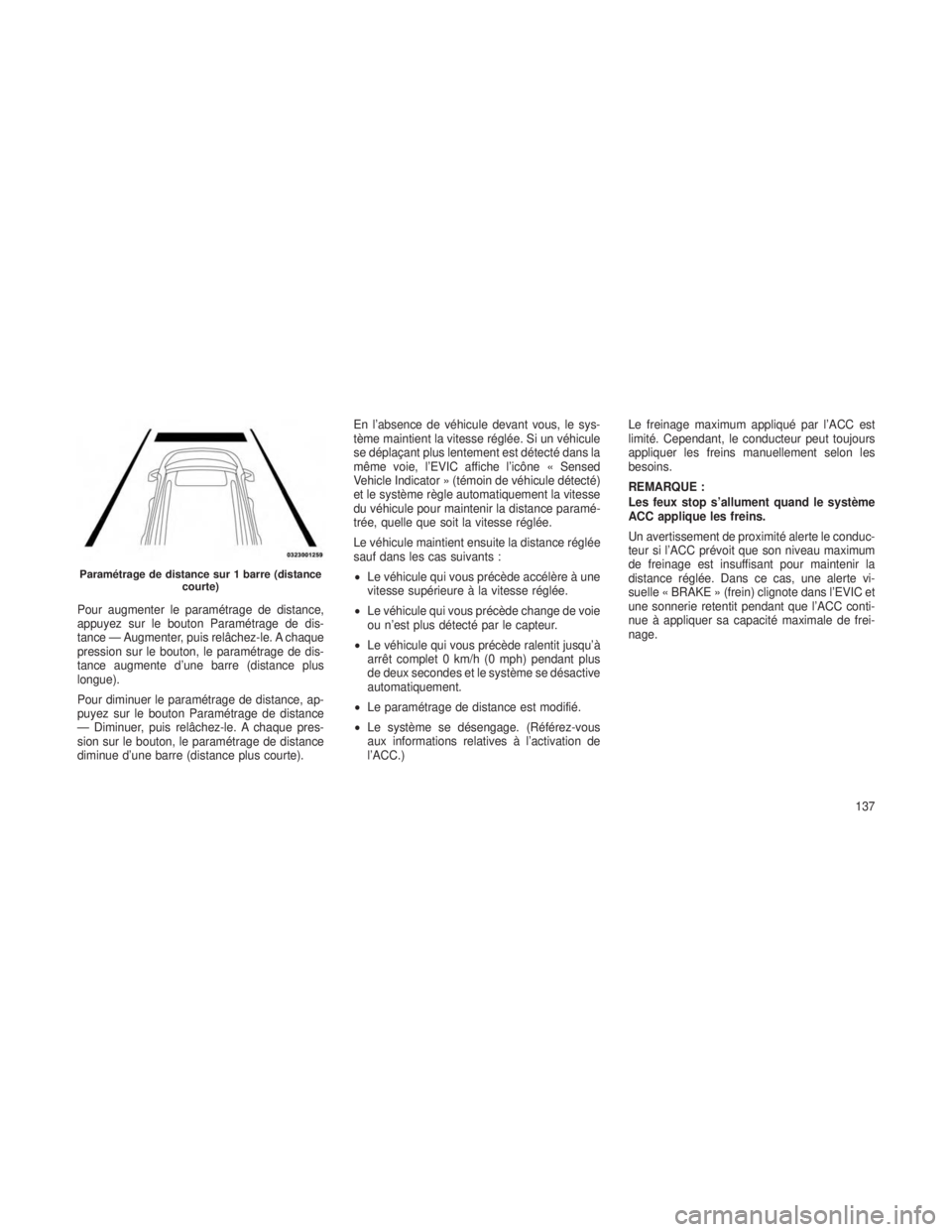

Pour augmenter le paramétrage de distance,
appuyez sur le bouton Paramétrage de dis-
tance — Augmenter, puis relâchez-le. A chaque
pression sur le bouton, le paramétrage de dis-
tance augmente d’une barre (distance plus
longue).
Pour diminuer le paramétrage de distance, ap-
puyez sur le bouton Paramétrage de distance
— Diminuer, puis relâchez-le. A chaque pres-
sion sur le bouton, le paramétrage de distance
diminue d’une barre (distance plus courte).En l’absence de véhicule devant vous, le sys-
tème maintient la vitesse réglée. Si un véhicule
se déplaçant plus lentement est détecté dans la
même voie, l’EVIC affiche l’icône « Sensed
Vehicle Indicator » (témoin de véhicule détecté)
et le système règle automatiquement la vitesse
du véhicule pour maintenir la distance paramé-
trée, quelle que soit la vitesse réglée.
Le véhicule maintient ensuite la distance réglée
sauf dans les cas suivants :
•
Le véhicule qui vous précède accélère à une
vitesse supérieure à la vitesse réglée.
• Le véhicule qui vous précède change de voie
ou n’est plus détecté par le capteur.
• Le véhicule qui vous précède ralentit jusqu’à
arrêt complet 0 km/h (0 mph) pendant plus
de deux secondes et le système se désactive
automatiquement.
• Le paramétrage de distance est modifié.
• Le système se désengage. (Référez-vous
aux informations relatives à l’activation de
l’ACC.) Le freinage maximum appliqué par l’ACC est
limité. Cependant, le conducteur peut toujours
appliquer les freins manuellement selon les
besoins.
REMARQUE :
Les feux stop s’allument quand le système
ACC applique les freins.
Un avertissement de proximité alerte le conduc-
teur si l’ACC prévoit que son niveau maximum
de freinage est insuffisant pour maintenir la
distance réglée. Dans ce cas, une alerte vi-
suelle « BRAKE » (frein) clignote dans l’EVIC et
une sonnerie retentit pendant que l’ACC conti-
nue à appliquer sa capacité maximale de frei-
nage.
Paramétrage de distance sur 1 barre (distance
courte)
137

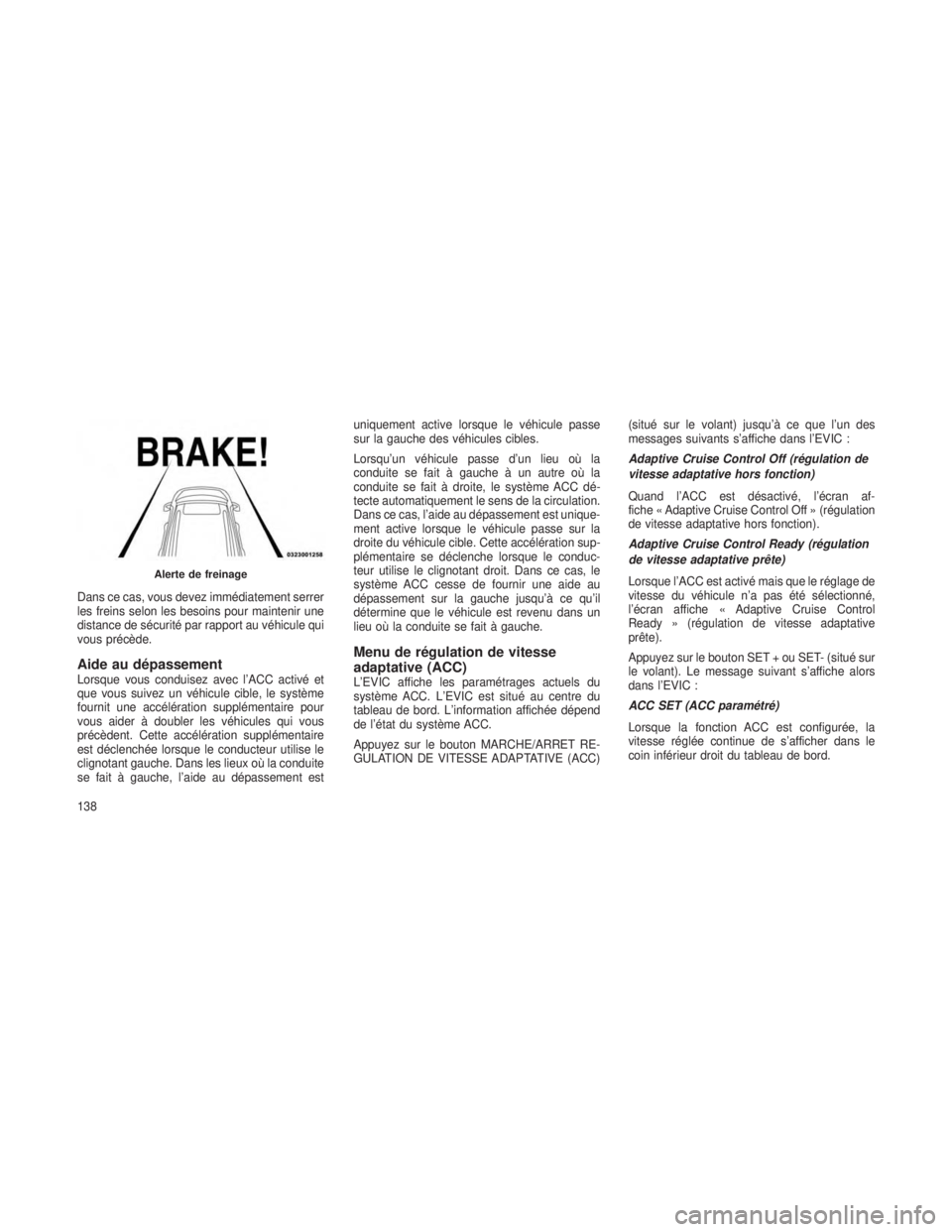

Dans ce cas, vous devez immédiatement serrer
les freins selon les besoins pour maintenir une
distance de sécurité par rapport au véhicule qui
vous précède.
Aide au dépassementLorsque vous conduisez avec l’ACC activé et
que vous suivez un véhicule cible, le système
fournit une accélération supplémentaire pour
vous aider à doubler les véhicules qui vous
précèdent. Cette accélération supplémentaire
est déclenchée lorsque le conducteur utilise le
clignotant gauche. Dans les lieux où la conduite
se fait à gauche, l’aide au dépassement estuniquement active lorsque le véhicule passe
sur la gauche des véhicules cibles.
Lorsqu’un véhicule passe d’un lieu où la
conduite se fait à gauche à un autre où la
conduite se fait à droite, le système ACC dé-
tecte automatiquement le sens de la circulation.
Dans ce cas, l’aide au dépassement est unique-
ment active lorsque le véhicule passe sur la
droite du véhicule cible. Cette accélération sup-
plémentaire se déclenche lorsque le conduc-
teur utilise le clignotant droit. Dans ce cas, le
système ACC cesse de fournir une aide au
dépassement sur la gauche jusqu’à ce qu’il
détermine que le véhicule est revenu dans un
lieu où la conduite se fait à gauche.
Menu de régulation de vitesse
adaptative (ACC)
L’EVIC affiche les paramétrages actuels du
système ACC. L’EVIC est situé au centre du
tableau de bord. L’information affichée dépend
de l’état du système ACC.
Appuyez sur le bouton MARCHE/ARRET RE-
GULATION DE VITESSE ADAPTATIVE (ACC)
(situé sur le volant) jusqu’à ce que l’un des
messages suivants s’affiche dans l’EVIC :
Adaptive Cruise Control Off (régulation de
vitesse adaptative hors fonction)
Quand l’ACC est désactivé, l’écran af-
fiche « Adaptive Cruise Control Off » (régulation
de vitesse adaptative hors fonction).
Adaptive Cruise Control Ready (régulation
de vitesse adaptative prête)
Lorsque l’ACC est activé mais que le réglage de
vitesse du véhicule n’a pas été sélectionné,
l’écran affiche « Adaptive Cruise Control
Ready » (régulation de vitesse adaptative
prête).
Appuyez sur le bouton SET + ou SET- (situé sur
le volant). Le message suivant s’affiche alors
dans l’EVIC :
ACC SET (ACC paramétré)
Lorsque la fonction ACC est configurée, la
vitesse réglée continue de s’afficher dans le
coin inférieur droit du tableau de bord.
Alerte de freinage
138

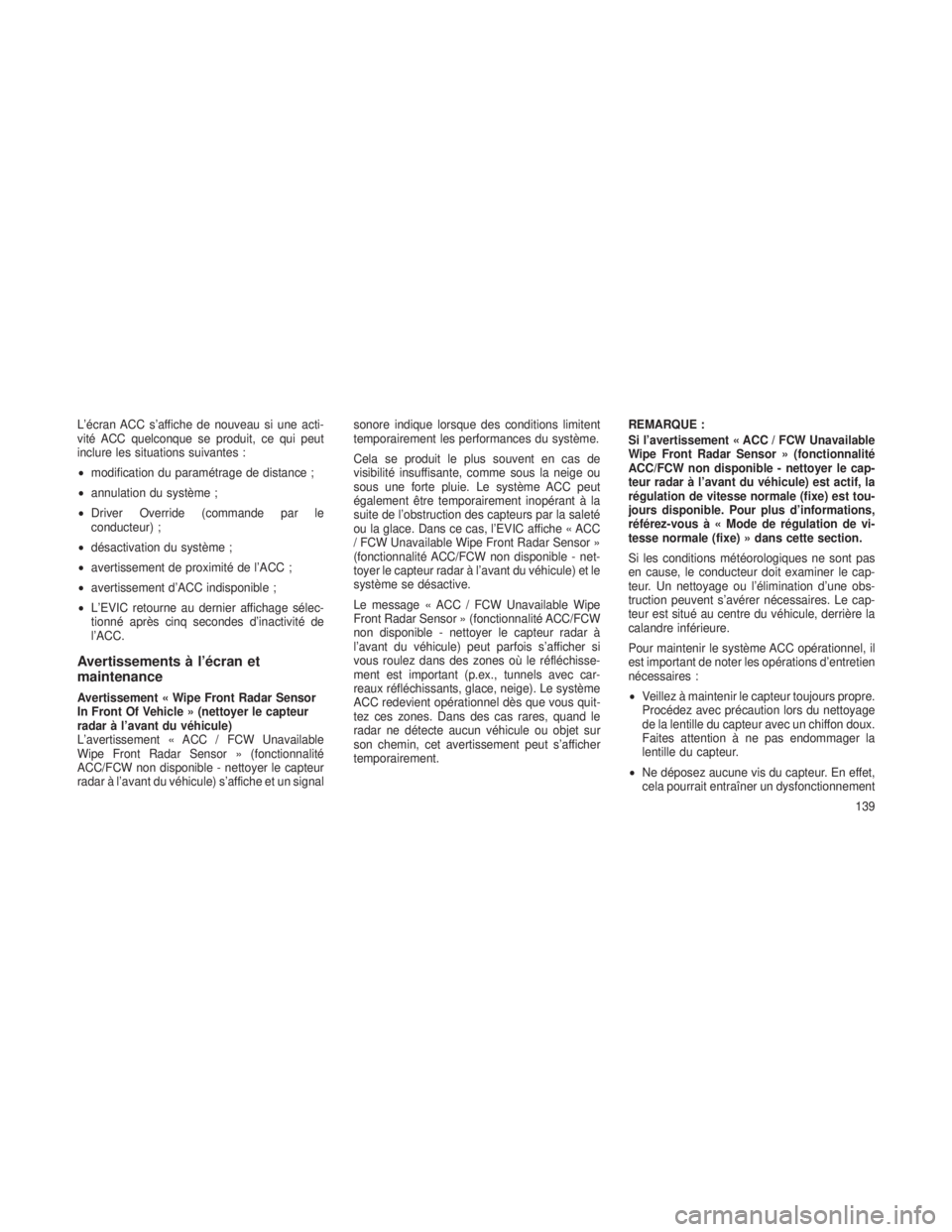

L’écran ACC s’affiche de nouveau si une acti-
vité ACC quelconque se produit, ce qui peut
inclure les situations suivantes :
•modification du paramétrage de distance ;
• annulation du système ;
• Driver Override (commande par le
conducteur) ;
• désactivation du système ;
• avertissement de proximité de l’ACC ;
• avertissement d’ACC indisponible ;
• L’EVIC retourne au dernier affichage sélec-
tionné après cinq secondes d’inactivité de
l’ACC.
Avertissements à l’écran et
maintenance
Avertissement « Wipe Front Radar Sensor
In Front Of Vehicle » (nettoyer le capteur
radar à l’avant du véhicule)
L’avertissement « ACC / FCW Unavailable
Wipe Front Radar Sensor » (fonctionnalité
ACC/FCW non disponible - nettoyer le capteur
radar à l’avant du véhicule) s’affiche et un signal sonore indique lorsque des conditions limitent
temporairement les performances du système.
Cela se produit le plus souvent en cas de
visibilité insuffisante, comme sous la neige ou
sous une forte pluie. Le système ACC peut
également être temporairement inopérant à la
suite de l’obstruction des capteurs par la saleté
ou la glace. Dans ce cas, l’EVIC affiche « ACC
/ FCW Unavailable Wipe Front Radar Sensor »
(fonctionnalité ACC/FCW non disponible - net-
toyer le capteur radar à l’avant du véhicule) et le
système se désactive.
Le message « ACC / FCW Unavailable Wipe
Front Radar Sensor » (fonctionnalité ACC/FCW
non disponible - nettoyer le capteur radar à
l’avant du véhicule) peut parfois s’afficher si
vous roulez dans des zones où le réfléchisse-
ment est important (p.ex., tunnels avec car-
reaux réfléchissants, glace, neige). Le système
ACC redevient opérationnel dès que vous quit-
tez ces zones. Dans des cas rares, quand le
radar ne détecte aucun véhicule ou objet sur
son chemin, cet avertissement peut s’afficher
temporairement.
REMARQUE :
Si l’avertissement « ACC / FCW Unavailable
Wipe Front Radar Sensor » (fonctionnalité
ACC/FCW non disponible - nettoyer le cap-
teur radar à l’avant du véhicule) est actif, la
régulation de vitesse normale (fixe) est tou-
jours disponible. Pour plus d’informations,
référez-vous à « Mode de régulation de vi-
tesse normale (fixe) » dans cette section.
Si les conditions météorologiques ne sont pas
en cause, le conducteur doit examiner le cap-
teur. Un nettoyage ou l’élimination d’une obs-
truction peuvent s’avérer nécessaires. Le cap-
teur est situé au centre du véhicule, derrière la
calandre inférieure.
Pour maintenir le système ACC opérationnel, il
est important de noter les opérations d’entretien
nécessaires :
•
Veillez à maintenir le capteur toujours propre.
Procédez avec précaution lors du nettoyage
de la lentille du capteur avec un chiffon doux.
Faites attention à ne pas endommager la
lentille du capteur.
• Ne déposez aucune vis du capteur. En effet,
cela pourrait entraîner un dysfonctionnement
139

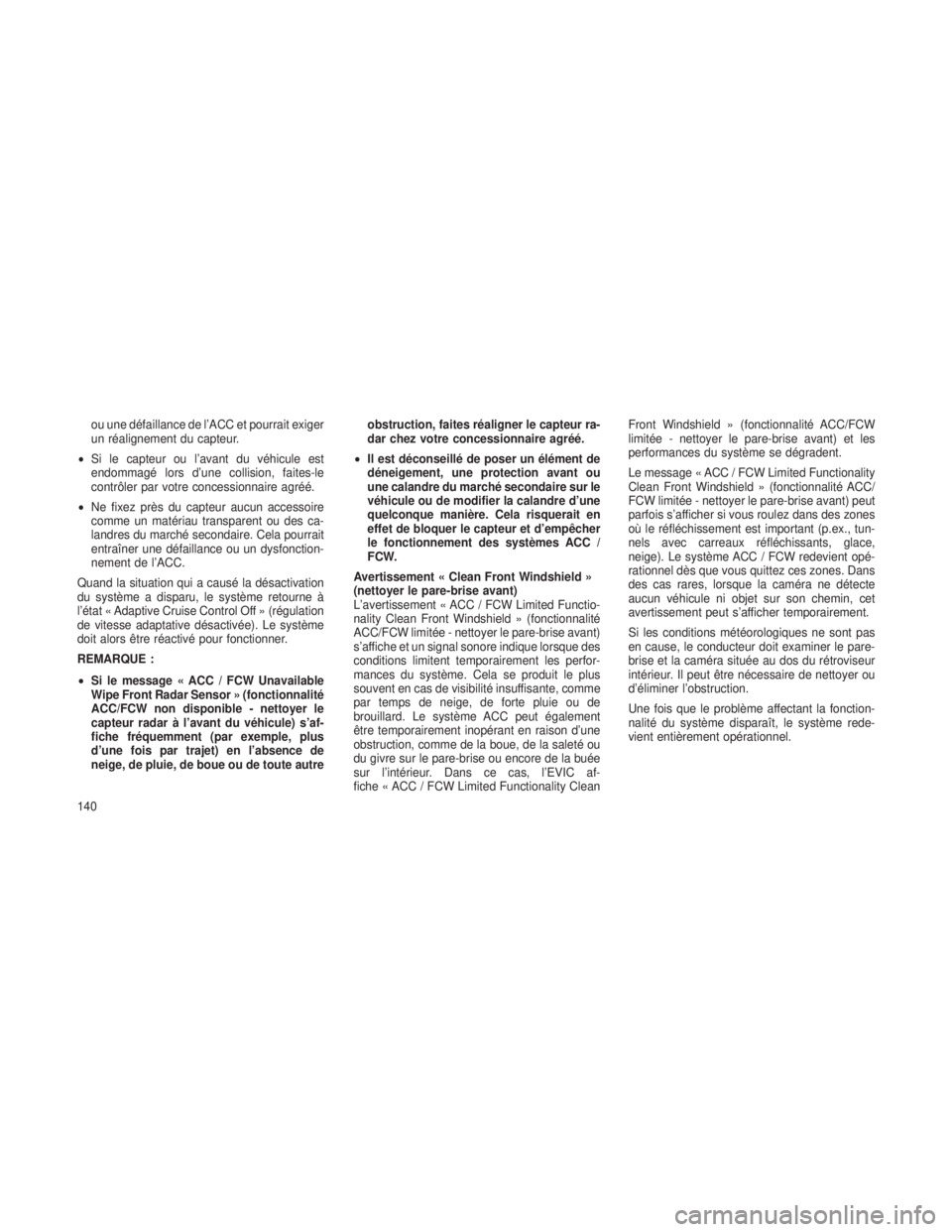

ou une défaillance de l’ACC et pourrait exiger
un réalignement du capteur.
• Si le capteur ou l’avant du véhicule est
endommagé lors d’une collision, faites-le
contrôler par votre concessionnaire agréé.
• Ne fixez près du capteur aucun accessoire
comme un matériau transparent ou des ca-
landres du marché secondaire. Cela pourrait
entraîner une défaillance ou un dysfonction-
nement de l’ACC.
Quand la situation qui a causé la désactivation
du système a disparu, le système retourne à
l’état « Adaptive Cruise Control Off » (régulation
de vitesse adaptative désactivée). Le système
doit alors être réactivé pour fonctionner.
REMARQUE :
• Si le message « ACC / FCW Unavailable
Wipe Front Radar Sensor » (fonctionnalité
ACC/FCW non disponible - nettoyer le
capteur radar à l’avant du véhicule) s’af-
fiche fréquemment (par exemple, plus
d’une fois par trajet) en l’absence de
neige, de pluie, de boue ou de toute autre obstruction, faites réaligner le capteur ra-
dar chez votre concessionnaire agréé.
• Il est déconseillé de poser un élément de
déneigement, une protection avant ou
une calandre du marché secondaire sur le
véhicule ou de modifier la calandre d’une
quelconque manière. Cela risquerait en
effet de bloquer le capteur et d’empêcher
le fonctionnement des systèmes ACC /
FCW.
Avertissement « Clean Front Windshield »
(nettoyer le pare-brise avant)
L’avertissement « ACC / FCW Limited Functio-
nality Clean Front Windshield » (fonctionnalité
ACC/FCW limitée - nettoyer le pare-brise avant)
s’affiche et un signal sonore indique lorsque des
conditions limitent temporairement les perfor-
mances du système. Cela se produit le plus
souvent en cas de visibilité insuffisante, comme
par temps de neige, de forte pluie ou de
brouillard. Le système ACC peut également
être temporairement inopérant en raison d’une
obstruction, comme de la boue, de la saleté ou
du givre sur le pare-brise ou encore de la buée
sur l’intérieur. Dans ce cas, l’EVIC af-
fiche « ACC / FCW Limited Functionality Clean Front Windshield » (fonctionnalité ACC/FCW
limitée - nettoyer le pare-brise avant) et les
performances du système se dégradent.
Le message « ACC / FCW Limited Functionality
Clean Front Windshield » (fonctionnalité ACC/
FCW limitée - nettoyer le pare-brise avant) peut
parfois s’afficher si vous roulez dans des zones
où le réfléchissement est important (p.ex., tun-
nels avec carreaux réfléchissants, glace,
neige). Le système ACC / FCW redevient opé-
rationnel dès que vous quittez ces zones. Dans
des cas rares, lorsque la caméra ne détecte
aucun véhicule ni objet sur son chemin, cet
avertissement peut s’afficher temporairement.
Si les conditions météorologiques ne sont pas
en cause, le conducteur doit examiner le pare-
brise et la caméra située au dos du rétroviseur
intérieur. Il peut être nécessaire de nettoyer ou
d’éliminer l’obstruction.
Une fois que le problème affectant la fonction-
nalité du système disparaît, le système rede-
vient entièrement opérationnel.
140

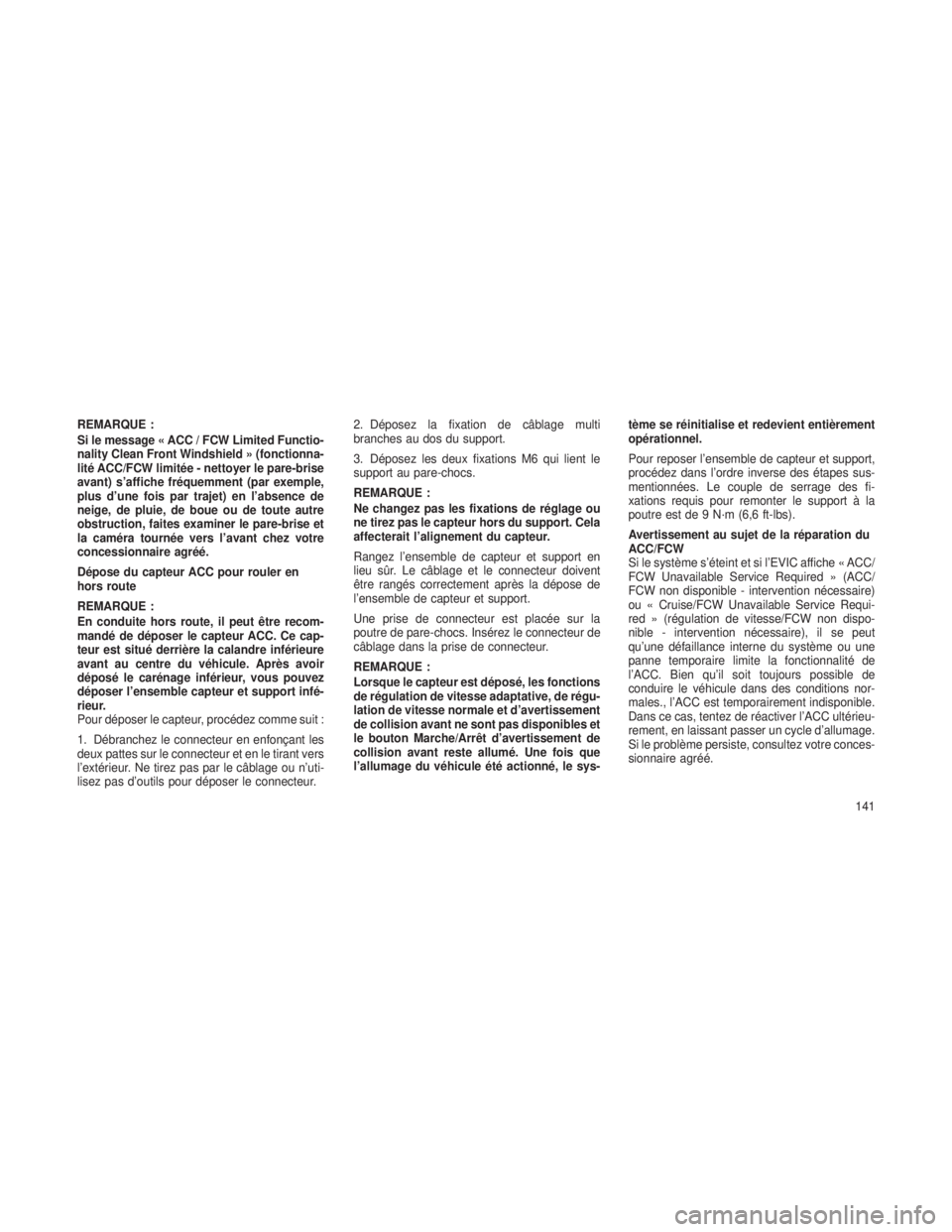

REMARQUE :
Si le message « ACC / FCW Limited Functio-
nality Clean Front Windshield » (fonctionna-
lité ACC/FCW limitée - nettoyer le pare-brise
avant) s’affiche fréquemment (par exemple,
plus d’une fois par trajet) en l’absence de
neige, de pluie, de boue ou de toute autre
obstruction, faites examiner le pare-brise et
la caméra tournée vers l’avant chez votre
concessionnaire agréé.
Dépose du capteur ACC pour rouler en
hors route
REMARQUE :
En conduite hors route, il peut être recom-
mandé de déposer le capteur ACC. Ce cap-
teur est situé derrière la calandre inférieure
avant au centre du véhicule. Après avoir
déposé le carénage inférieur, vous pouvez
déposer l’ensemble capteur et support infé-
rieur.
Pour déposer le capteur, procédez comme suit :
1. Débranchez le connecteur en enfonçant les
deux pattes sur le connecteur et en le tirant vers
l’extérieur. Ne tirez pas par le câblage ou n’uti-
lisez pas d’outils pour déposer le connecteur.2. Déposez la fixation de câblage multi
branches au dos du support.
3. Déposez les deux fixations M6 qui lient le
support au pare-chocs.
REMARQUE :
Ne changez pas les fixations de réglage ou
ne tirez pas le capteur hors du support. Cela
affecterait l’alignement du capteur.
Rangez l’ensemble de capteur et support en
lieu sûr. Le câblage et le connecteur doivent
être rangés correctement après la dépose de
l’ensemble de capteur et support.
Une prise de connecteur est placée sur la
poutre de pare-chocs. Insérez le connecteur de
câblage dans la prise de connecteur.
REMARQUE :
Lorsque le capteur est déposé, les fonctions
de régulation de vitesse adaptative, de régu-
lation de vitesse normale et d’avertissement
de collision avant ne sont pas disponibles et
le bouton Marche/Arrêt d’avertissement de
collision avant reste allumé. Une fois que
l’allumage du véhicule été actionné, le sys-
tème se réinitialise et redevient entièrement
opérationnel.
Pour reposer l’ensemble de capteur et support,
procédez dans l’ordre inverse des étapes sus-
mentionnées. Le couple de serrage des fi-
xations requis pour remonter le support à la
poutre est de 9 N·m (6,6 ft-lbs).
Avertissement au sujet de la réparation du
ACC/FCW
Si le système s’éteint et si l’EVIC affiche « ACC/
FCW Unavailable Service Required » (ACC/
FCW non disponible - intervention nécessaire)
ou « Cruise/FCW Unavailable Service Requi-
red » (régulation de vitesse/FCW non dispo-
nible - intervention nécessaire), il se peut
qu’une défaillance interne du système ou une
panne temporaire limite la fonctionnalité de
l’ACC. Bien qu’il soit toujours possible de
conduire le véhicule dans des conditions nor-
males., l’ACC est temporairement indisponible.
Dans ce cas, tentez de réactiver l’ACC ultérieu-
rement, en laissant passer un cycle d’allumage.
Si le problème persiste, consultez votre conces-
sionnaire agréé.
141

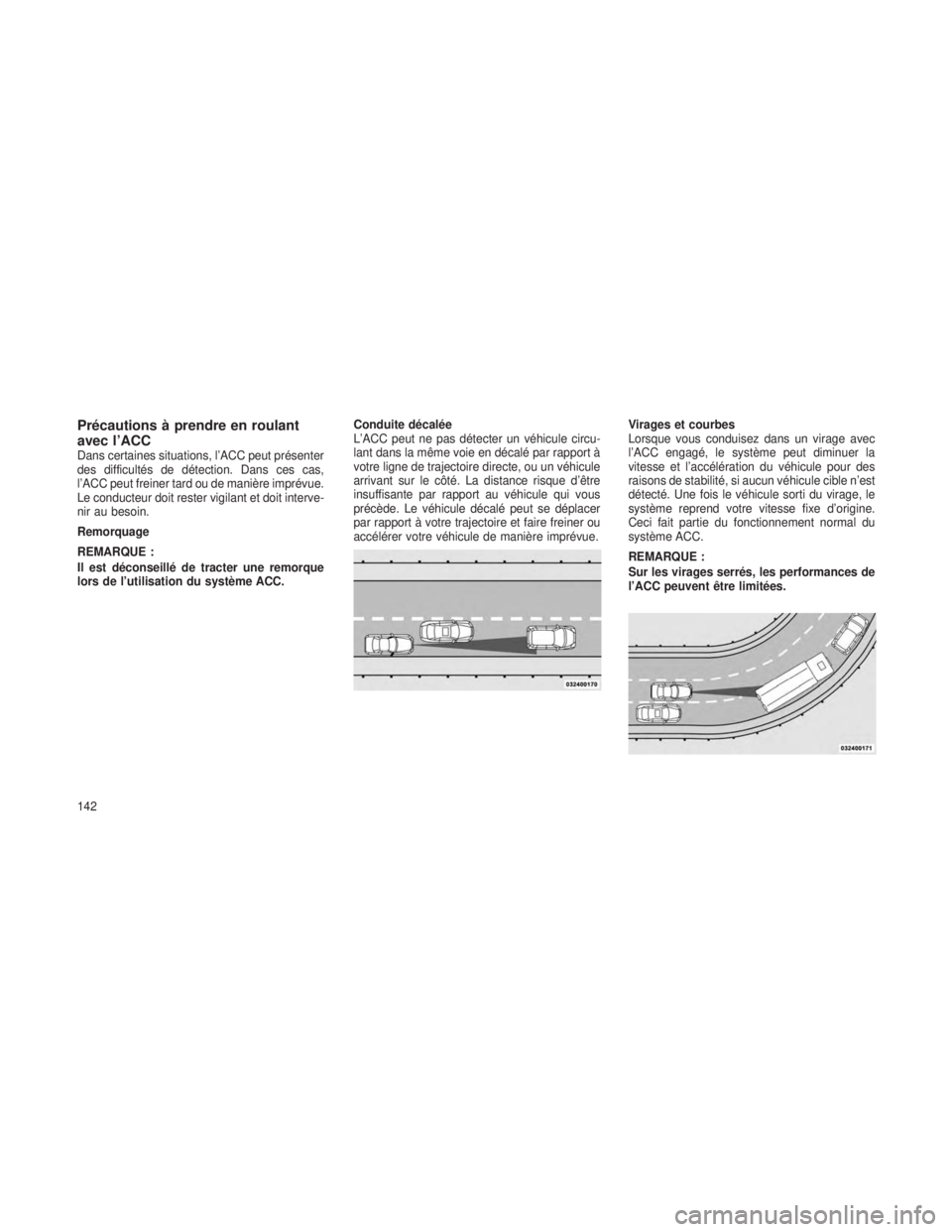

Précautions à prendre en roulant
avec l’ACC
Dans certaines situations, l’ACC peut présenter
des difficultés de détection. Dans ces cas,
l’ACC peut freiner tard ou de manière imprévue.
Le conducteur doit rester vigilant et doit interve-
nir au besoin.
Remorquage
REMARQUE :
Il est déconseillé de tracter une remorque
lors de l’utilisation du système ACC.Conduite décalée
L’ACC peut ne pas détecter un véhicule circu-
lant dans la même voie en décalé par rapport à
votre ligne de trajectoire directe, ou un véhicule
arrivant sur le côté. La distance risque d’être
insuffisante par rapport au véhicule qui vous
précède. Le véhicule décalé peut se déplacer
par rapport à votre trajectoire et faire freiner ou
accélérer votre véhicule de manière imprévue.
Virages et courbes
Lorsque vous conduisez dans un virage avec
l’ACC engagé, le système peut diminuer la
vitesse et l’accélération du véhicule pour des
raisons de stabilité, si aucun véhicule cible n’est
détecté. Une fois le véhicule sorti du virage, le
système reprend votre vitesse fixe d’origine.
Ceci fait partie du fonctionnement normal du
système ACC.
REMARQUE :
Sur les virages serrés, les performances de
l’ACC peuvent être limitées.
142

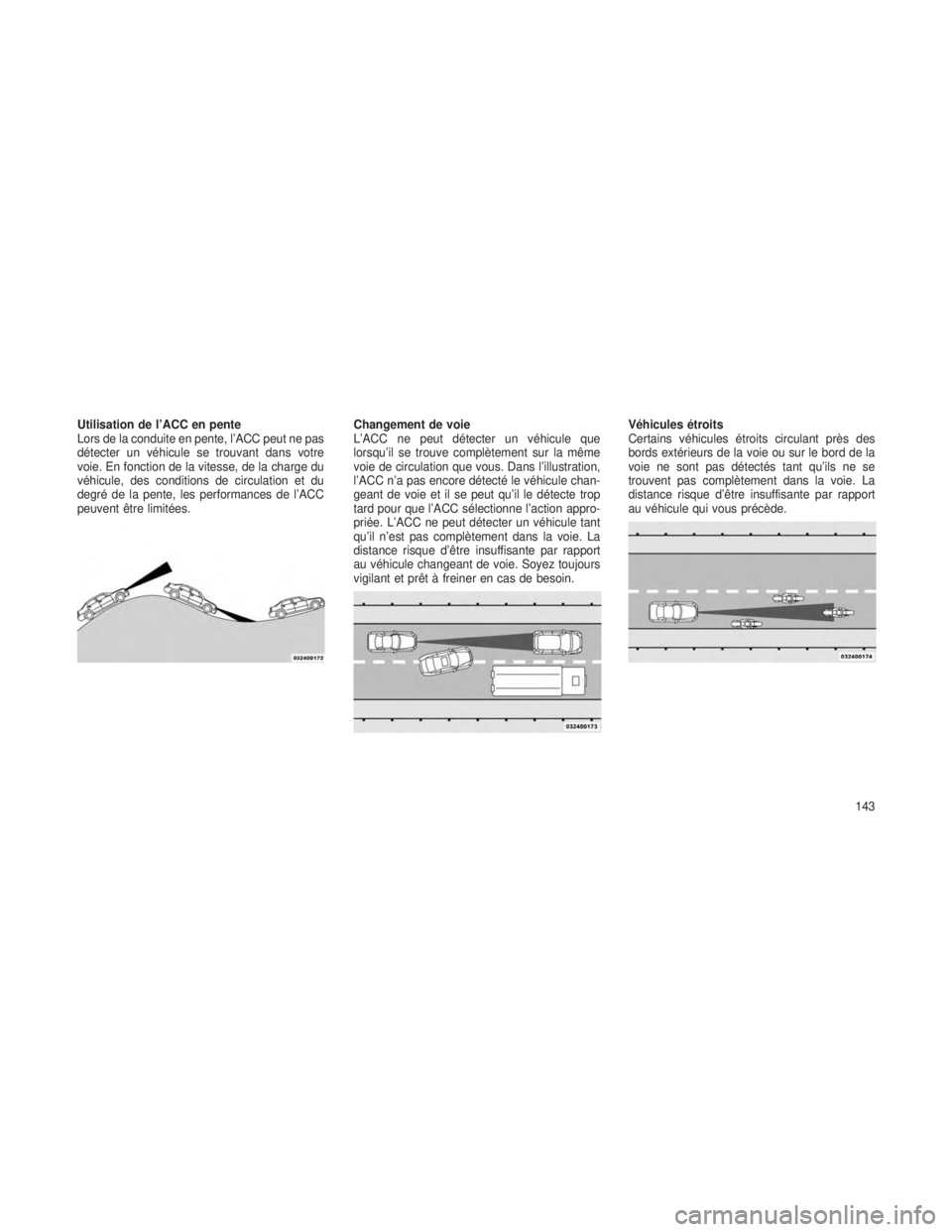

Utilisation de l’ACC en pente
Lors de la conduite en pente, l’ACC peut ne pas
détecter un véhicule se trouvant dans votre
voie. En fonction de la vitesse, de la charge du
véhicule, des conditions de circulation et du
degré de la pente, les performances de l’ACC
peuvent être limitées.Changement de voie
L’ACC ne peut détecter un véhicule que
lorsqu’il se trouve complètement sur la même
voie de circulation que vous. Dans l’illustration,
l’ACC n’a pas encore détecté le véhicule chan-
geant de voie et il se peut qu’il le détecte trop
tard pour que l’ACC sélectionne l’action appro-
priée. L’ACC ne peut détecter un véhicule tant
qu’il n’est pas complètement dans la voie. La
distance risque d’être insuffisante par rapport
au véhicule changeant de voie. Soyez toujours
vigilant et prêt à freiner en cas de besoin.Véhicules étroits
Certains véhicules étroits circulant près des
bords extérieurs de la voie ou sur le bord de la
voie ne sont pas détectés tant qu’ils ne se
trouvent pas complètement dans la voie. La
distance risque d’être insuffisante par rapport
au véhicule qui vous précède.
143

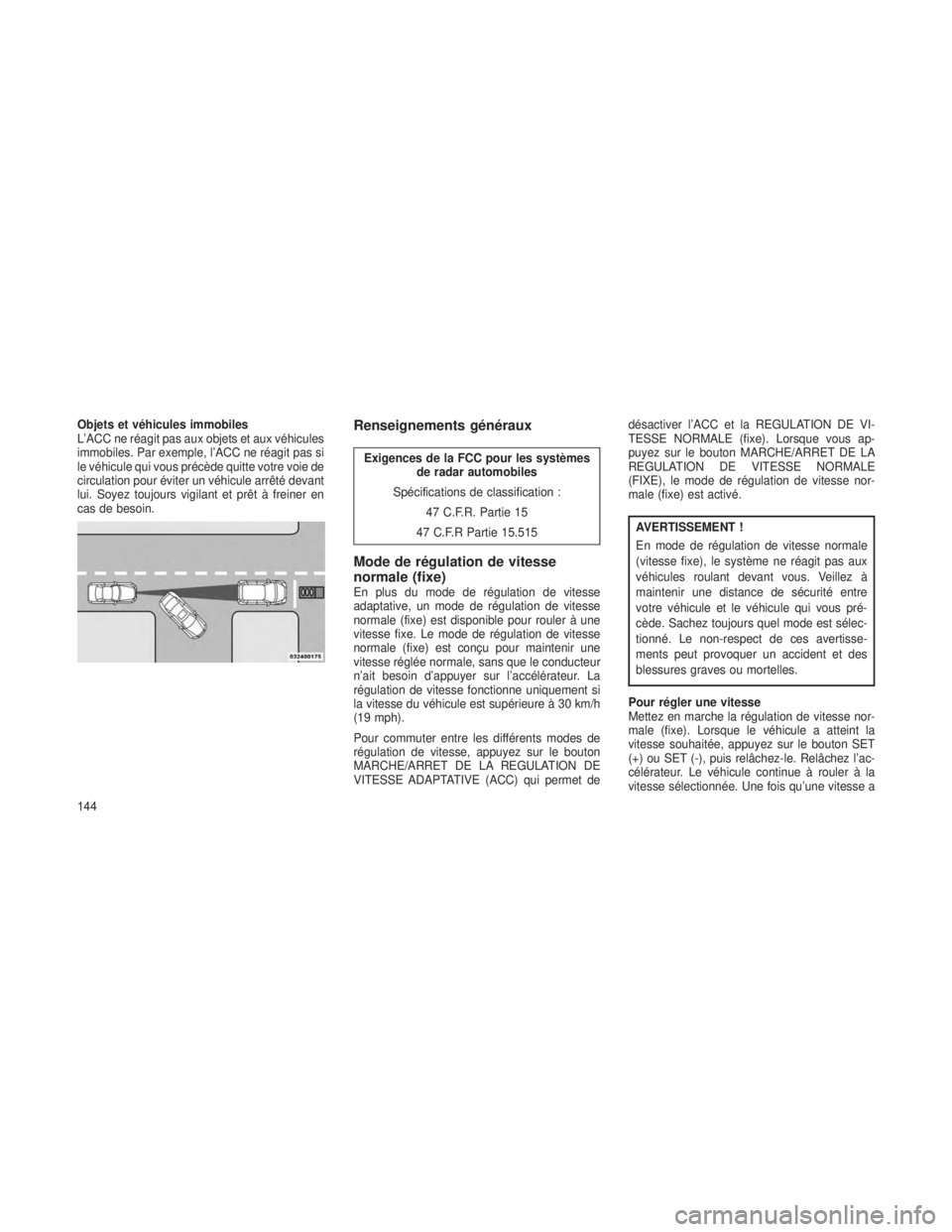

Objets et véhicules immobiles
L’ACC ne réagit pas aux objets et aux véhicules
immobiles. Par exemple, l’ACC ne réagit pas si
le véhicule qui vous précède quitte votre voie de
circulation pour éviter un véhicule arrêté devant
lui. Soyez toujours vigilant et prêt à freiner en
cas de besoin.Renseignements généraux
Exigences de la FCC pour les systèmesde radar automobiles
Spécifications de classification : 47 C.F.R. Partie 15
47 C.F.R Partie 15.515
Mode de régulation de vitesse
normale (fixe)
En plus du mode de régulation de vitesse
adaptative, un mode de régulation de vitesse
normale (fixe) est disponible pour rouler à une
vitesse fixe. Le mode de régulation de vitesse
normale (fixe) est conçu pour maintenir une
vitesse réglée normale, sans que le conducteur
n’ait besoin d’appuyer sur l’accélérateur. La
régulation de vitesse fonctionne uniquement si
la vitesse du véhicule est supérieure à 30 km/h
(19 mph).
Pour commuter entre les différents modes de
régulation de vitesse, appuyez sur le bouton
MARCHE/ARRET DE LA REGULATION DE
VITESSE ADAPTATIVE (ACC) qui permet de désactiver l’ACC et la REGULATION DE VI-
TESSE NORMALE (fixe). Lorsque vous ap-
puyez sur le bouton MARCHE/ARRET DE LA
REGULATION DE VITESSE NORMALE
(FIXE), le mode de régulation de vitesse nor-
male (fixe) est activé.
AVERTISSEMENT !
En mode de régulation de vitesse normale
(vitesse fixe), le système ne réagit pas aux
véhicules roulant devant vous. Veillez à
maintenir une distance de sécurité entre
votre véhicule et le véhicule qui vous pré-
cède. Sachez toujours quel mode est sélec-
tionné. Le non-respect de ces avertisse-
ments peut provoquer un accident et des
blessures graves ou mortelles.
Pour régler une vitesse
Mettez en marche la régulation de vitesse nor-
male (fixe). Lorsque le véhicule a atteint la
vitesse souhaitée, appuyez sur le bouton SET
(+) ou SET (-), puis relâchez-le. Relâchez l’ac-
célérateur. Le véhicule continue à rouler à la
vitesse sélectionnée. Une fois qu’une vitesse a
144

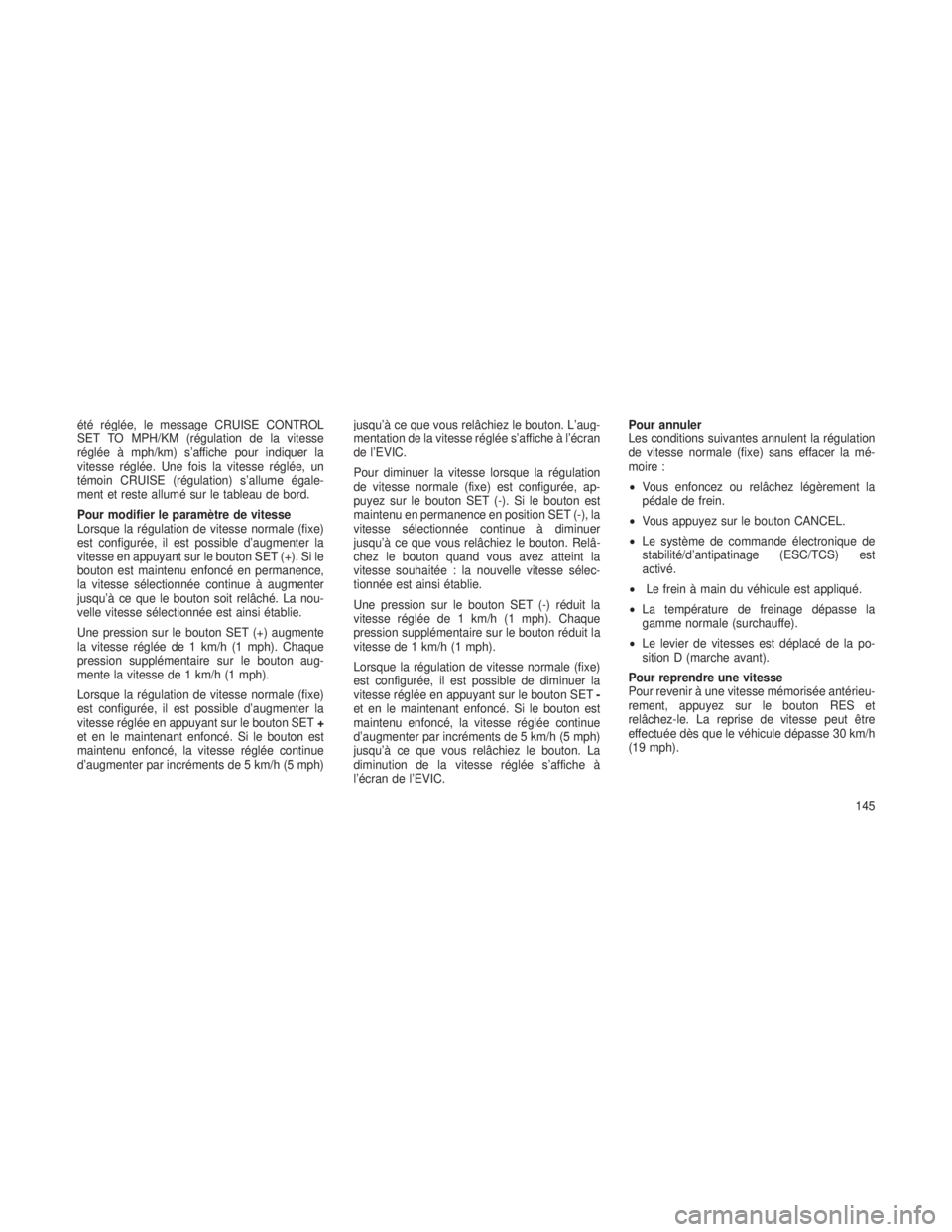

été réglée, le message CRUISE CONTROL
SET TO MPH/KM (régulation de la vitesse
réglée à mph/km) s’affiche pour indiquer la
vitesse réglée. Une fois la vitesse réglée, un
témoin CRUISE (régulation) s’allume égale-
ment et reste allumé sur le tableau de bord.
Pour modifier le paramètre de vitesse
Lorsque la régulation de vitesse normale (fixe)
est configurée, il est possible d’augmenter la
vitesse en appuyant sur le bouton SET (+). Si le
bouton est maintenu enfoncé en permanence,
la vitesse sélectionnée continue à augmenter
jusqu’à ce que le bouton soit relâché. La nou-
velle vitesse sélectionnée est ainsi établie.
Une pression sur le bouton SET (+) augmente
la vitesse réglée de 1 km/h (1 mph). Chaque
pression supplémentaire sur le bouton aug-
mente la vitesse de 1 km/h (1 mph).
Lorsque la régulation de vitesse normale (fixe)
est configurée, il est possible d’augmenter la
vitesse réglée en appuyant sur le bouton SET+
et en le maintenant enfoncé. Si le bouton est
maintenu enfoncé, la vitesse réglée continue
d’augmenter par incréments de 5 km/h (5 mph) jusqu’à ce que vous relâchiez le bouton. L’aug-
mentation de la vitesse réglée s’affiche à l’écran
de l’EVIC.
Pour diminuer la vitesse lorsque la régulation
de vitesse normale (fixe) est configurée, ap-
puyez sur le bouton SET (-). Si le bouton est
maintenu en permanence en position SET (-), la
vitesse sélectionnée continue à diminuer
jusqu’à ce que vous relâchiez le bouton. Relâ-
chez le bouton quand vous avez atteint la
vitesse souhaitée : la nouvelle vitesse sélec-
tionnée est ainsi établie.
Une pression sur le bouton SET (-) réduit la
vitesse réglée de 1 km/h (1 mph). Chaque
pression supplémentaire sur le bouton réduit la
vitesse de 1 km/h (1 mph).
Lorsque la régulation de vitesse normale (fixe)
est configurée, il est possible de diminuer la
vitesse réglée en appuyant sur le bouton SET
-
et en le maintenant enfoncé. Si le bouton est
maintenu enfoncé, la vitesse réglée continue
d’augmenter par incréments de 5 km/h (5 mph)
jusqu’à ce que vous relâchiez le bouton. La
diminution de la vitesse réglée s’affiche à
l’écran de l’EVIC. Pour annuler
Les conditions suivantes annulent la régulation
de vitesse normale (fixe) sans effacer la mé-
moire :
•
Vous enfoncez ou relâchez légèrement la
pédale de frein.
• Vous appuyez sur le bouton CANCEL.
• Le système de commande électronique de
stabilité/d’antipatinage (ESC/TCS) est
activé.
• Le frein à main du véhicule est appliqué.
• La température de freinage dépasse la
gamme normale (surchauffe).
• Le levier de vitesses est déplacé de la po-
sition D (marche avant).
Pour reprendre une vitesse
Pour revenir à une vitesse mémorisée antérieu-
rement, appuyez sur le bouton RES et
relâchez-le. La reprise de vitesse peut être
effectuée dès que le véhicule dépasse 30 km/h
(19 mph).
145

Pour désactiver
Le système est désactivé et la vitesse mémori-
sée est effacée quand :
•vous poussez le bouton ON/OFF de vitesse
normale (fixe) ;
• vous coupez le contact ;
• vous engagez la gamme basse de la traction
intégrale.
AVERTISSEMENT DE COLLISION
AVANT (FCW) AVEC PREVENTION
— SELON L’EQUIPEMENT
Fonctionnement du système
d’avertissement de collision avant (FCW)
avec prévention
Le système d’avertissement de collision avant
(FCW) avec prévention fournit au conducteur
des avertissements sonores et visuels (dans
l’EVIC), et peut appliquer une secousse de
freinage pour avertir le conducteur lorsqu’il dé-
tecte une collision frontale potentielle. Les aver-
tissements et le freinage limité ont pour but de
fournir au conducteur assez de temps pour
réagir, éviter ou prévenir la collision potentielle. REMARQUE :
La fonction FCW contrôle les informations
des capteurs avant, ainsi que celles du
contrôleur électronique de freinage (EBC),
pour calculer la probabilité d’une collision
avant. Lorsque le système détermine qu’une
collision avant est probable, il fournit des
avertissements sonores et visuels au
conducteur, et peut produire une secousse
de freinage. Si le conducteur ne prend pas
de mesures en fonction de ces avertisse-
ments progressifs, le système assure un
niveau limité de freinage autonome pour
aider le véhicule à ralentir et atténuer le
risque de collision avant potentielle. Si le
conducteur réagit aux avertissements en
freinant et que le système détermine que le
conducteur a l’intention d’éviter la collision
en freinant mais qu’il n’a pas suffisamment
freiné, le système compense en fournissant
une puissance de freinage supplémentaire
selon les besoins.
Lorsque le système détermine qu’un choc avec
le véhicule précédant le conducteur n’est plus
probable, le message d’avertissement est dé-
sactivé.
REMARQUE :
•
La vitesse minimale pour l’activation du
système FCW est de 10 km/h (5 mph).
• Les alertes FCW peuvent se déclencher
sur des objets autres que des véhicules,
par exemple les glissières de sécurité ou
les panneaux de signalisation situés sur
la trajectoire prévue. Ceci est prévu et fait
Message FCW
146
