JEEP GRAND CHEROKEE 2017 Instrukcja obsługi (in Polish)

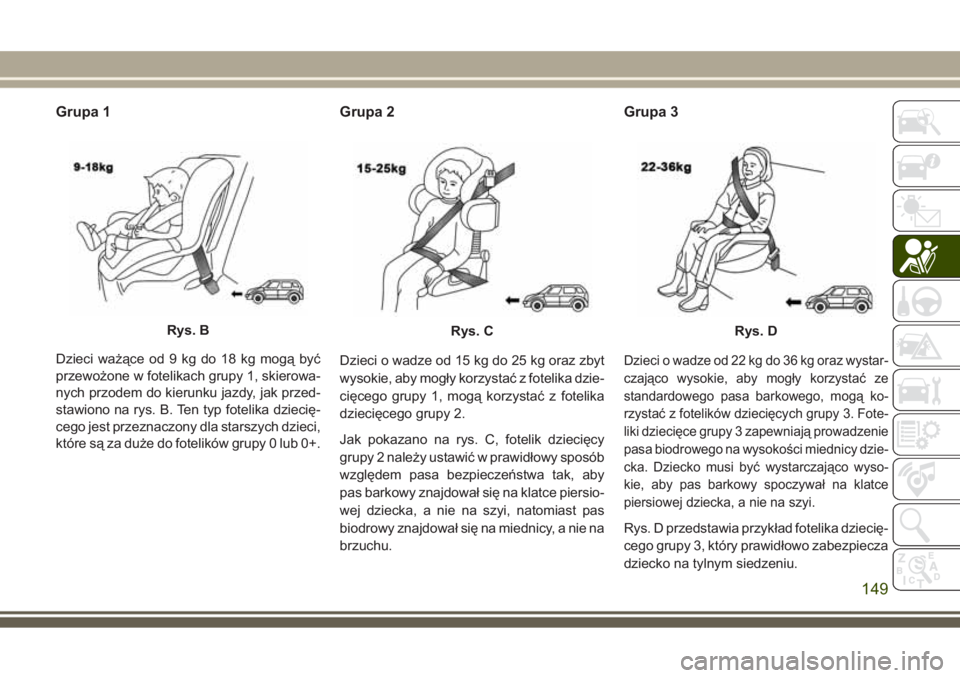

Grupa 1
Dzieci ważące od 9 kg do 18 kg mogą być
przewożone w fotelikach grupy 1, skierowa-
nych przodem do kierunku jazdy, jak przed-
stawiono na rys. B. Ten typ fotelika dziecię-
cego jest przeznaczony dla starszych dzieci,
które są za duże do fotelików grupy 0 lub 0+.
Grupa 2
Dzieci o wadze od 15 kg do 25 kg oraz zbyt
wysokie, aby mogły korzystać z fotelika dzie-
cięcego grupy 1, mogą korzystać z fotelika
dziecięcego grupy 2.
Jak pokazano na rys. C, fotelik dziecięcy
grupy 2 należy ustawić w prawidłowy sposób
względem pasa bezpieczeństwa tak, aby
pas barkowy znajdował się na klatce piersio-
wej dziecka, a nie na szyi, natomiast pas
biodrowy znajdował się na miednicy, a nie na
brzuchu.
Grupa 3
Dzieci o wadze od 22 kg do 36 kg oraz wystar-
czająco wysokie, aby mogły korzystać ze
standardowego pasa barkowego, mogą ko-
rzystać z fotelików dziecięcych grupy 3. Fote-
liki dziecięce grupy 3 zapewniają prowadzenie
pasa biodrowego na wysokości miednicy dzie-
cka. Dziecko musi być wystarczająco wyso-
kie, aby pas barkowy spoczywał na klatce
piersiowej dziecka, a nie na szyi.
Rys. D przedstawia przykład fotelika dziecię-
cego grupy 3, który prawidłowo zabezpiecza
dziecko na tylnym siedzeniu.
Rys. BRys. CRys. D
149

OSTRZEŻENIE!
• Nieprawidłowy montaż może spowodo-
wać niewłaściwe działanie zabezpie-
czenia dziecka. Może nastąpić samo-
czynne poluzowanie elementu podczas
wypadku. Dziecko może odnieść po-
ważne obrażenia lub zginąć. Podczas
montażu fotelika dziecięcego należy
postępować ściśle według instrukcji
jego producenta.
• Po zamontowaniu fotelika dziecięcego
w pojeździe nie należy przesuwać sie-
dzenia pojazdu do przodu ani do tyłu,
ponieważ może to spowodować polu-
zowanie mocowań fotelika dziecięcego.
Zdemontować fotelik dziecięcy przed
regulacją pozycji siedzenia pojazdu. Po
ustawieniu pozycji siedzenia pojazdu
należy zamontować fotelik dziecięcy.
• Kiedy fotelik nie jest używany, należy
przymocować go pasem bezpieczeń-
stwa albo zaczepami ISOFIX lub wyjąć
z pojazdu. Nie przewozić niezamoco-
wanego fotelika w pojeździe. W przy-
padku gwałtownego hamowania lub
OSTRZEŻENIE!
wypadku przemieszczający się fotelik
może uderzyć w pasażerów lub oparcia
foteli, co może być przyczyną poważ-
nych obrażeń.
BEZPIECZEŃSTWO
150

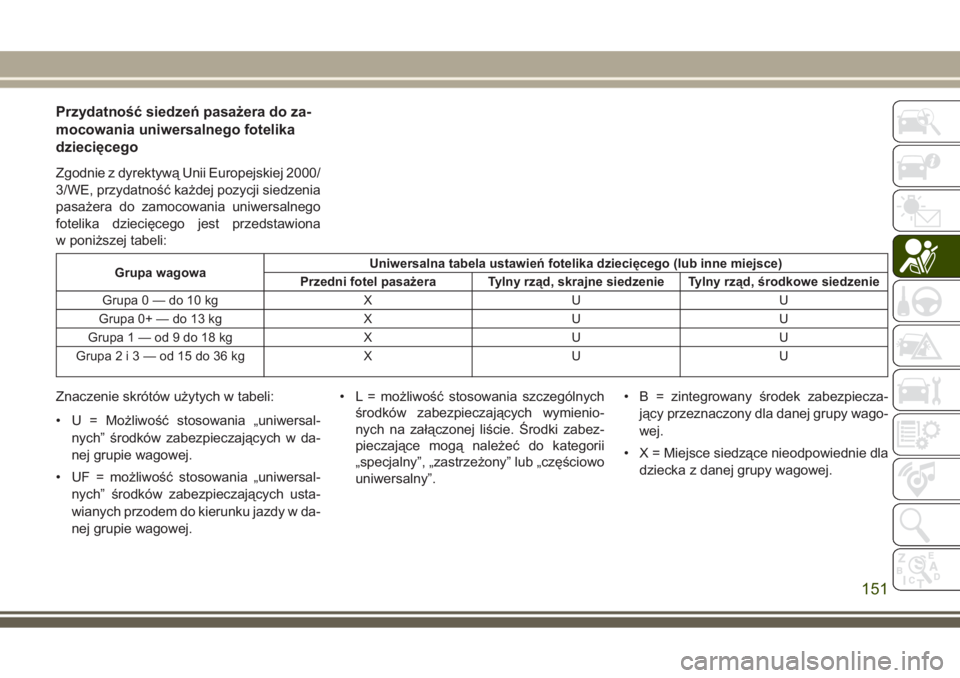

Przydatność siedzeń pasażera do za-
mocowania uniwersalnego fotelika
dziecięcego
Zgodnie z dyrektywą Unii Europejskiej 2000/
3/WE, przydatność każdej pozycji siedzenia
pasażera do zamocowania uniwersalnego
fotelika dziecięcego jest przedstawiona
w poniższej tabeli:
Grupa wagowaUniwersalna tabela ustawień fotelika dziecięcego (lub inne miejsce)
Przedni fotel pasażera Tylny rząd, skrajne siedzenie Tylny rząd, środkowe siedzenie
Grupa0—do10kg X U U
Grupa 0+ — do 13 kg X U U
Grupa1—od9do18kg X U U
Grupa2i3—od15do36kg X U U
Znaczenie skrótów użytych w tabeli:
• U = Możliwość stosowania „uniwersal-
nych” środków zabezpieczających w da-
nej grupie wagowej.
• UF = możliwość stosowania „uniwersal-
nych” środków zabezpieczających usta-
wianych przodem do kierunku jazdy w da-
nej grupie wagowej.• L = możliwość stosowania szczególnych
środków zabezpieczających wymienio-
nych na załączonej liście. Środki zabez-
pieczające mogą należeć do kategorii
„specjalny”, „zastrzeżony” lub „częściowo
uniwersalny”.• B = zintegrowany środek zabezpiecza-
jący przeznaczony dla danej grupy wago-
wej.
• X = Miejsce siedzące nieodpowiednie dla
dziecka z danej grupy wagowej.
151

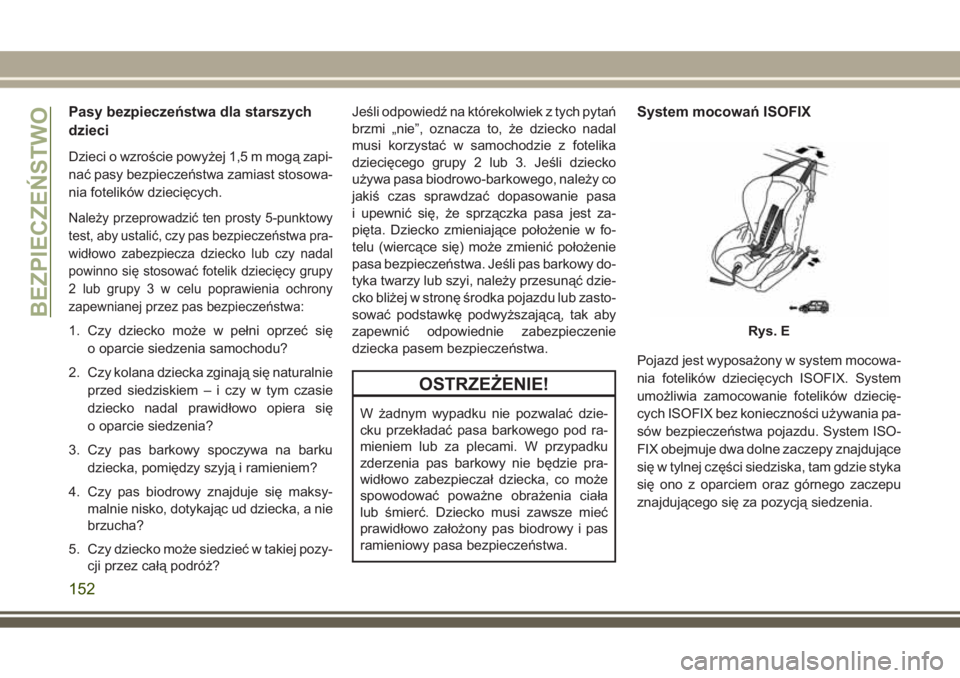

Pasy bezpieczeństwa dla starszych
dzieci
Dzieci o wzroście powyżej 1,5 m mogą zapi-
nać pasy bezpieczeństwa zamiast stosowa-
nia fotelików dziecięcych.
Należy przeprowadzić ten prosty 5-punktowy
test, aby ustalić, czy pas bezpieczeństwa pra-
widłowo zabezpiecza dziecko lub czy nadal
powinno się stosować fotelik dziecięcy grupy
2 lub grupy 3 w celu poprawienia ochrony
zapewnianej przez pas bezpieczeństwa:
1. Czy dziecko może w pełni oprzeć się
o oparcie siedzenia samochodu?
2. Czy kolana dziecka zginają się naturalnie
przed siedziskiem – i czy w tym czasie
dziecko nadal prawidłowo opiera się
o oparcie siedzenia?
3. Czy pas barkowy spoczywa na barku
dziecka, pomiędzy szyją i ramieniem?
4. Czy pas biodrowy znajduje się maksy-
malnie nisko, dotykając ud dziecka, a nie
brzucha?
5. Czy dziecko może siedzieć w takiej pozy-
cji przez całą podróż?Jeśli odpowiedź na którekolwiek z tych pytań
brzmi „nie”, oznacza to, że dziecko nadal
musi korzystać w samochodzie z fotelika
dziecięcego grupy 2 lub 3. Jeśli dziecko
używa pasa biodrowo-barkowego, należy co
jakiś czas sprawdzać dopasowanie pasa
i upewnić się, że sprzączka pasa jest za-
pięta. Dziecko zmieniające położenie w fo-
telu (wiercące się) może zmienić położenie
pasa bezpieczeństwa. Jeśli pas barkowy do-
tyka twarzy lub szyi, należy przesunąć dzie-
cko bliżej w stronę środka pojazdu lub zasto-
sować podstawkę podwyższającą, tak aby
zapewnić odpowiednie zabezpieczenie
dziecka pasem bezpieczeństwa.
OSTRZEŻENIE!
W żadnym wypadku nie pozwalać dzie-
cku przekładać pasa barkowego pod ra-
mieniem lub za plecami. W przypadku
zderzenia pas barkowy nie będzie pra-
widłowo zabezpieczał dziecka, co może
spowodować poważne obrażenia ciała
lub śmierć. Dziecko musi zawsze mieć
prawidłowo założony pas biodrowy i pas
ramieniowy pasa bezpieczeństwa.
System mocowań ISOFIX
Pojazd jest wyposażony w system mocowa-
nia fotelików dziecięcych ISOFIX. System
umożliwia zamocowanie fotelików dziecię-
cych ISOFIX bez konieczności używania pa-
sów bezpieczeństwa pojazdu. System ISO-
FIX obejmuje dwa dolne zaczepy znajdujące
się w tylnej części siedziska, tam gdzie styka
się ono z oparciem oraz górnego zaczepu
znajdującego się za pozycją siedzenia.
Rys. E
BEZPIECZEŃSTWO
152

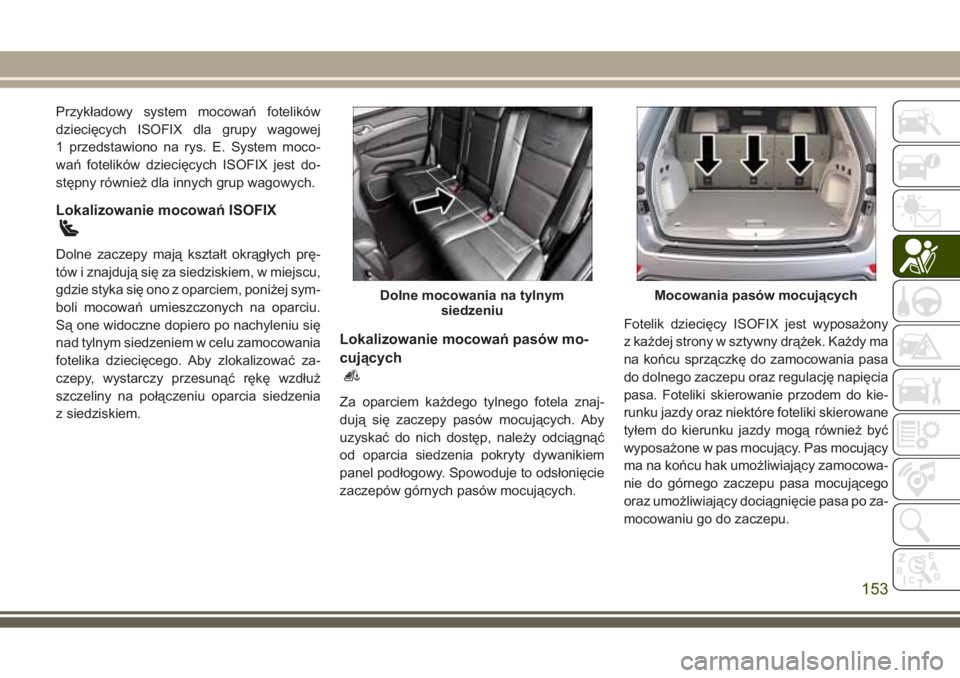

Przykładowy system mocowań fotelików
dziecięcych ISOFIX dla grupy wagowej
1 przedstawiono na rys. E. System moco-
wań fotelików dziecięcych ISOFIX jest do-
stępny również dla innych grup wagowych.
Lokalizowanie mocowań ISOFIX
Dolne zaczepy mają kształt okrągłych prę-
tów i znajdują się za siedziskiem, w miejscu,
gdzie styka się ono z oparciem, poniżej sym-
boli mocowań umieszczonych na oparciu.
Są one widoczne dopiero po nachyleniu się
nad tylnym siedzeniem w celu zamocowania
fotelika dziecięcego. Aby zlokalizować za-
czepy, wystarczy przesunąć rękę wzdłuż
szczeliny na połączeniu oparcia siedzenia
z siedziskiem.
Lokalizowanie mocowań pasów mo-
cujących
Za oparciem każdego tylnego fotela znaj-
dują się zaczepy pasów mocujących. Aby
uzyskać do nich dostęp, należy odciągnąć
od oparcia siedzenia pokryty dywanikiem
panel podłogowy. Spowoduje to odsłonięcie
zaczepów górnych pasów mocujących.Fotelik dziecięcy ISOFIX jest wyposażony
z każdej strony w sztywny drążek. Każdy ma
na końcu sprzączkę do zamocowania pasa
do dolnego zaczepu oraz regulację napięcia
pasa. Foteliki skierowanie przodem do kie-
runku jazdy oraz niektóre foteliki skierowane
tyłem do kierunku jazdy mogą również być
wyposażone w pas mocujący. Pas mocujący
ma na końcu hak umożliwiający zamocowa-
nie do górnego zaczepu pasa mocującego
oraz umożliwiający dociągnięcie pasa po za-
mocowaniu go do zaczepu.
Dolne mocowania na tylnym
siedzeniuMocowania pasów mocujących
153

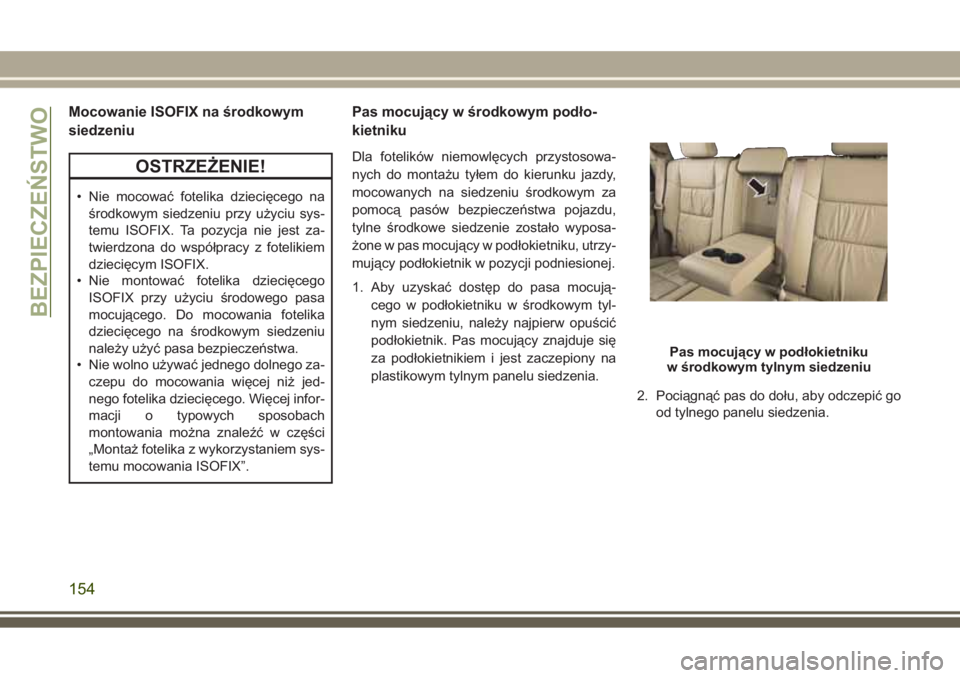

Mocowanie ISOFIX na środkowym
siedzeniu
OSTRZEŻENIE!
• Nie mocować fotelika dziecięcego na
środkowym siedzeniu przy użyciu sys-
temu ISOFIX. Ta pozycja nie jest za-
twierdzona do współpracy z fotelikiem
dziecięcym ISOFIX.
• Nie montować fotelika dziecięcego
ISOFIX przy użyciu środowego pasa
mocującego. Do mocowania fotelika
dziecięcego na środkowym siedzeniu
należy użyć pasa bezpieczeństwa.
• Nie wolno używać jednego dolnego za-
czepu do mocowania więcej niż jed-
nego fotelika dziecięcego. Więcej infor-
macji o typowych sposobach
montowania można znaleźć w części
„Montaż fotelika z wykorzystaniem sys-
temu mocowania ISOFIX”.
Pas mocujący w środkowym podło-
kietniku
Dla fotelików niemowlęcych przystosowa-
nych do montażu tyłem do kierunku jazdy,
mocowanych na siedzeniu środkowym za
pomocą pasów bezpieczeństwa pojazdu,
tylne środkowe siedzenie zostało wyposa-
żone w pas mocujący w podłokietniku, utrzy-
mujący podłokietnik w pozycji podniesionej.
1. Aby uzyskać dostęp do pasa mocują-
cego w podłokietniku w środkowym tyl-
nym siedzeniu, należy najpierw opuścić
podłokietnik. Pas mocujący znajduje się
za podłokietnikiem i jest zaczepiony na
plastikowym tylnym panelu siedzenia.
2. Pociągnąć pas do dołu, aby odczepić go
od tylnego panelu siedzenia.
Pas mocujący w podłokietniku
w środkowym tylnym siedzeniu
BEZPIECZEŃSTWO
154

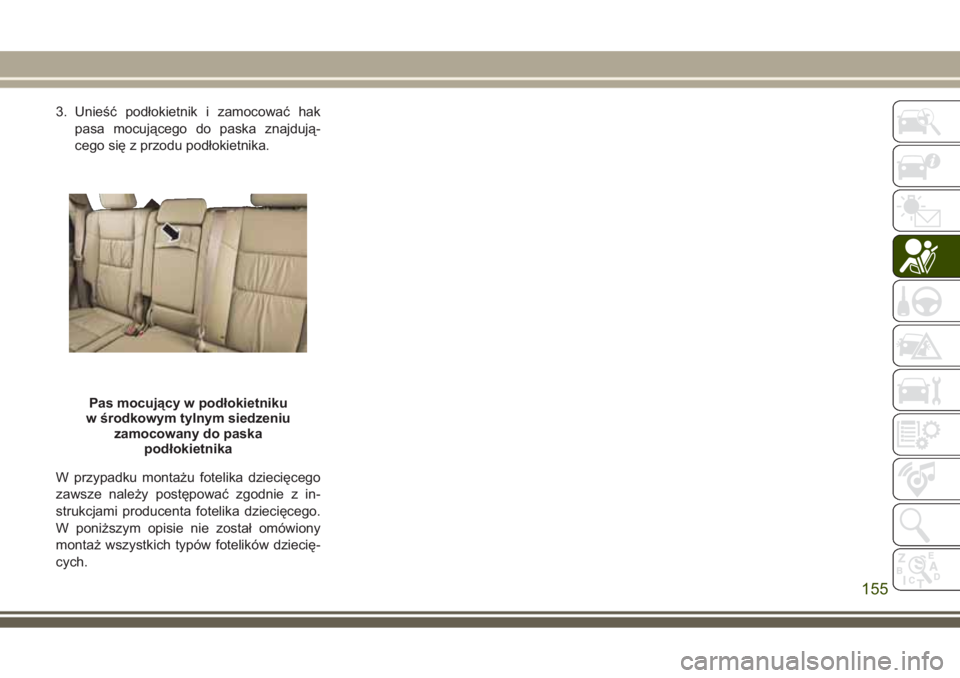

3. Unieść podłokietnik i zamocować hak
pasa mocującego do paska znajdują-
cego się z przodu podłokietnika.
W przypadku montażu fotelika dziecięcego
zawsze należy postępować zgodnie z in-
strukcjami producenta fotelika dziecięcego.
W poniższym opisie nie został omówiony
montaż wszystkich typów fotelików dziecię-
cych.
Pas mocujący w podłokietniku
w środkowym tylnym siedzeniu
zamocowany do paska
podłokietnika
155

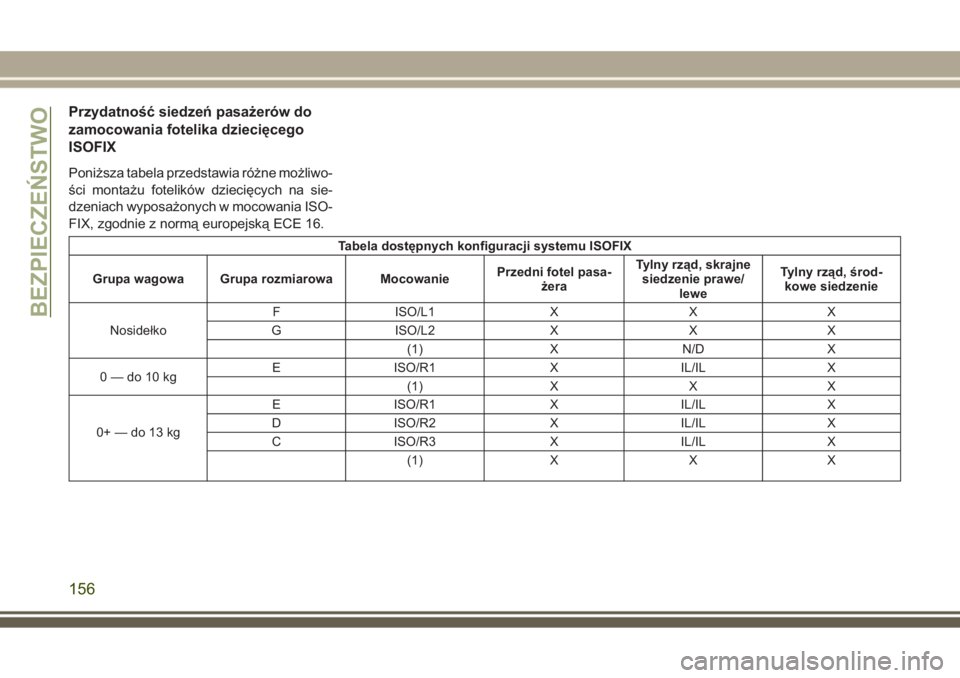

Przydatność siedzeń pasażerów do
zamocowania fotelika dziecięcego
ISOFIX
Poniższa tabela przedstawia różne możliwo-
ści montażu fotelików dziecięcych na sie-
dzeniach wyposażonych w mocowania ISO-
FIX, zgodnie z normą europejską ECE 16.
Tabela dostępnych konfiguracji systemu ISOFIX
Grupa wagowa Grupa rozmiarowa MocowaniePrzedni fotel pasa-
żeraTylny rząd, skrajne
siedzenie prawe/
leweTylny rząd, środ-
kowe siedzenie
NosidełkoF ISO/L1 X X X
G ISO/L2 X X X
(1) X N/D X
0—do10kgE ISO/R1 X IL/IL X
(1) X X X
0+—do13kgE ISO/R1 X IL/IL X
D ISO/R2 X IL/IL X
C ISO/R3 X IL/IL X
(1) X X X
BEZPIECZEŃSTWO
156

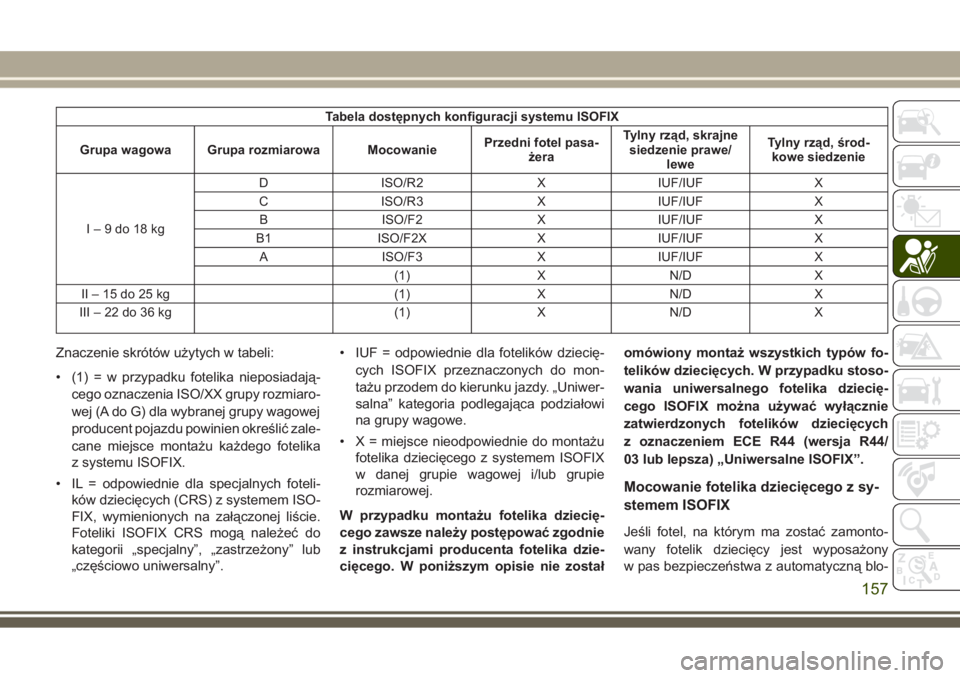

Tabela dostępnych konfiguracji systemu ISOFIX
Grupa wagowa Grupa rozmiarowa MocowaniePrzedni fotel pasa-
żeraTylny rząd, skrajne
siedzenie prawe/
leweTylny rząd, środ-
kowe siedzenie
I–9do18kgD ISO/R2 X IUF/IUF X
C ISO/R3 X IUF/IUF X
B ISO/F2 X IUF/IUF X
B1 ISO/F2X X IUF/IUF X
A ISO/F3 X IUF/IUF X
(1) X N/D X
II–15do25kg (1) X N/D X
III–22do36kg (1) X N/D X
Znaczenie skrótów użytych w tabeli:
• (1) = w przypadku fotelika nieposiadają-
cego oznaczenia ISO/XX grupy rozmiaro-
wej (A do G) dla wybranej grupy wagowej
producent pojazdu powinien określić zale-
cane miejsce montażu każdego fotelika
z systemu ISOFIX.
• IL = odpowiednie dla specjalnych foteli-
ków dziecięcych (CRS) z systemem ISO-
FIX, wymienionych na załączonej liście.
Foteliki ISOFIX CRS mogą należeć do
kategorii „specjalny”, „zastrzeżony” lub
„częściowo uniwersalny”.• IUF = odpowiednie dla fotelików dziecię-
cych ISOFIX przeznaczonych do mon-
tażu przodem do kierunku jazdy. „Uniwer-
salna” kategoria podlegająca podziałowi
na grupy wagowe.
• X = miejsce nieodpowiednie do montażu
fotelika dziecięcego z systemem ISOFIX
w danej grupie wagowej i/lub grupie
rozmiarowej.
W przypadku montażu fotelika dziecię-
cego zawsze należy postępować zgodnie
z instrukcjami producenta fotelika dzie-
cięcego. W poniższym opisie nie zostałomówiony montaż wszystkich typów fo-
telików dziecięcych. W przypadku stoso-
wania uniwersalnego fotelika dziecię-
cego ISOFIX można używać wyłącznie
zatwierdzonych fotelików dziecięcych
z oznaczeniem ECE R44 (wersja R44/
03 lub lepsza) „Uniwersalne ISOFIX”.
Mocowanie fotelika dziecięcego z sy-
stemem ISOFIX
Jeśli fotel, na którym ma zostać zamonto-
wany fotelik dziecięcy jest wyposażony
w pas bezpieczeństwa z automatyczną blo-
157

kadą zwijacza (ALR), schować pas zgodnie
z poniższymi instrukcjami. Patrz część
„Montaż fotelika dziecięcego z wykorzysta-
niem pasów bezpieczeństwa pojazdu”, aby
dowiedzieć się w jaki rodzaj pasa bezpie-
czeństwa wyposażony jest dany fotel.
1. Poluzować regulatory fotelika dziecię-
cego na dolnych złączach i pasie mocu-
jącym, tak aby było łatwiej przypiąć złą-
cza do zaczepów w samochodzie.
2. Umieścić fotelik dziecięcy między dol-
nymi zaczepami danej pozycji siedzącej.
W przypadku niektórych siedzeń w dru-
gim rzędzie może być wymagane pochy-
lenie siedzenia i/lub podniesienie za-
główka, aby zapewnić lepsze
umocowanie. Jeśli tylne siedzenie w sa-
mochodzie można przesunąć do przodu
i do tyłu, można przesunąć je maksymal-
nie do tyłu, aby zrobić miejsce dla fotelika
dziecięcego. Można również przesunąć
przednie siedzenie do przodu, aby za-
pewnić więcej miejsca dla fotelika
dziecięcego.3. Przymocować złącza fotelika dziecię-
cego do dolnych zaczepów w danej po-
zycji siedzącej.
4. Jeśli fotelik dziecięcy jest wyposażony
w pas mocujący, należy przymocować go
do górnego zaczepu mocującego. In-
strukcję montażu zaczepu pasa mocują-
cego można znaleźć w sekcji „Montaż
fotelika dziecięcego przy użyciu górnego
zaczepu pasa mocującego”.
5. Naciągnąć wszystkie pasy, jednocześnie
dociskając fotelik dziecięcy do siedziska
i oparcia siedzenia. Napiąć pasy, postę-
pując zgodnie z instrukcjami producenta
fotelika dziecięcego.
6. Sprawdzić, czy fotelik dziecięcy jest do-
brze zamocowany, pociągając go do
przodu i do tyłu w miejscu przebiegu
pasa. Nie powinien on przesuwać się
o więcej niż 25 mm w każdym kierunku.
OSTRZEŻENIE!
• Nieprawidłowy montaż fotelika dziecię-
cego w zaczepach systemu ISOFIX
może spowodować niepoprawne dzia-
OSTRZEŻENIE!
łanie fotelika. Dziecko może odnieść
poważne obrażenia lub zginąć. Pod-
czas montażu fotelika dziecięcego na-
leży postępować ściśle według instruk-
cji jego producenta.
• Mocowania fotelika dziecięcego są za-
projektowane w taki sposób, aby bez-
piecznie unieruchomić prawidłowo za-
mocowany fotelik dziecięcy. W żadnym
wypadku nie wolno ich wykorzystywać
do mocowania pasów bezpieczeństwa
pojazdu lub do unieruchamiania ba-
gażu.
• Mocowanie fotelika dziecięcego należy
przeprowadzić, gdy pojazd jest zatrzy-
many. Fotelik dziecięcy ISOFIX jest pra-
widłowo zamocowany do wsporników,
gdy słychać kliknięcie.
BEZPIECZEŃSTWO
158
