JEEP GRAND CHEROKEE 2017 Instrukcja obsługi (in Polish)

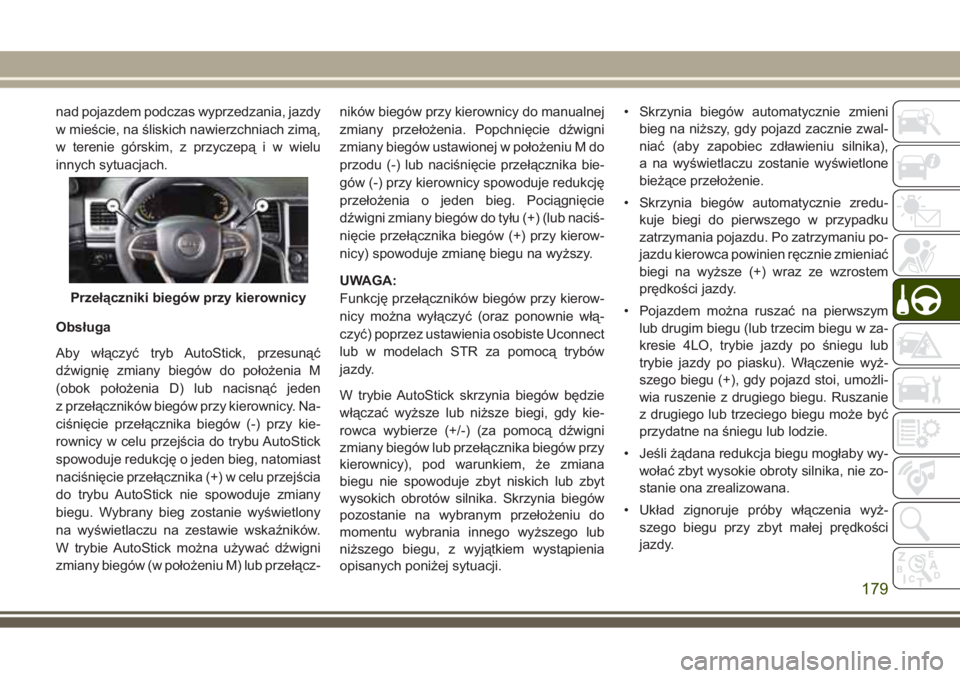

nad pojazdem podczas wyprzedzania, jazdy
w mieście, na śliskich nawierzchniach zimą,
w terenie górskim, z przyczepą i w wielu
innych sytuacjach.
Obsługa
Aby włączyć tryb AutoStick, przesunąć
dźwignię zmiany biegów do położenia M
(obok położenia D) lub nacisnąć jeden
z przełączników biegów przy kierownicy. Na-
ciśnięcie przełącznika biegów (-) przy kie-
rownicy w celu przejścia do trybu AutoStick
spowoduje redukcję o jeden bieg, natomiast
naciśnięcie przełącznika (+) w celu przejścia
do trybu AutoStick nie spowoduje zmiany
biegu. Wybrany bieg zostanie wyświetlony
na wyświetlaczu na zestawie wskaźników.
W trybie AutoStick można używać dźwigni
zmiany biegów (w położeniu M) lub przełącz-ników biegów przy kierownicy do manualnej
zmiany przełożenia. Popchnięcie dźwigni
zmiany biegów ustawionej w położeniu M do
przodu (-) lub naciśnięcie przełącznika bie-
gów (-) przy kierownicy spowoduje redukcję
przełożenia o jeden bieg. Pociągnięcie
dźwigni zmiany biegów do tyłu (+) (lub naciś-
nięcie przełącznika biegów (+) przy kierow-
nicy) spowoduje zmianę biegu na wyższy.
UWAGA:
Funkcję przełączników biegów przy kierow-
nicy można wyłączyć (oraz ponownie włą-
czyć) poprzez ustawienia osobiste Uconnect
lub w modelach STR za pomocą trybów
jazdy.
W trybie AutoStick skrzynia biegów będzie
włączać wyższe lub niższe biegi, gdy kie-
rowca wybierze (+/-) (za pomocą dźwigni
zmiany biegów lub przełącznika biegów przy
kierownicy), pod warunkiem, że zmiana
biegu nie spowoduje zbyt niskich lub zbyt
wysokich obrotów silnika. Skrzynia biegów
pozostanie na wybranym przełożeniu do
momentu wybrania innego wyższego lub
niższego biegu, z wyjątkiem wystąpienia
opisanych poniżej sytuacji.• Skrzynia biegów automatycznie zmieni
bieg na niższy, gdy pojazd zacznie zwal-
niać (aby zapobiec zdławieniu silnika),
a na wyświetlaczu zostanie wyświetlone
bieżące przełożenie.
• Skrzynia biegów automatycznie zredu-
kuje biegi do pierwszego w przypadku
zatrzymania pojazdu. Po zatrzymaniu po-
jazdu kierowca powinien ręcznie zmieniać
biegi na wyższe (+) wraz ze wzrostem
prędkości jazdy.
• Pojazdem można ruszać na pierwszym
lub drugim biegu (lub trzecim biegu w za-
kresie 4LO, trybie jazdy po śniegu lub
trybie jazdy po piasku). Włączenie wyż-
szego biegu (+), gdy pojazd stoi, umożli-
wia ruszenie z drugiego biegu. Ruszanie
z drugiego lub trzeciego biegu może być
przydatne na śniegu lub lodzie.
• Jeśli żądana redukcja biegu mogłaby wy-
wołać zbyt wysokie obroty silnika, nie zo-
stanie ona zrealizowana.
• Układ zignoruje próby włączenia wyż-
szego biegu przy zbyt małej prędkości
jazdy.
Przełączniki biegów przy kierownicy
179

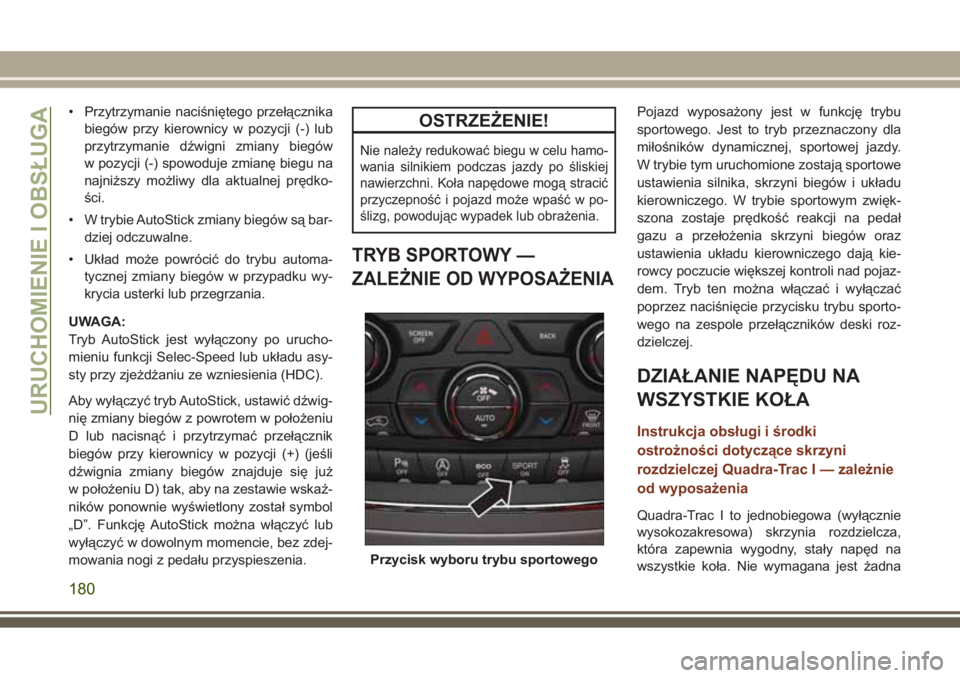

• Przytrzymanie naciśniętego przełącznika
biegów przy kierownicy w pozycji (-) lub
przytrzymanie dźwigni zmiany biegów
w pozycji (-) spowoduje zmianę biegu na
najniższy możliwy dla aktualnej prędko-
ści.
• W trybie AutoStick zmiany biegów są bar-
dziej odczuwalne.
• Układ może powrócić do trybu automa-
tycznej zmiany biegów w przypadku wy-
krycia usterki lub przegrzania.
UWAGA:
Tryb AutoStick jest wyłączony po urucho-
mieniu funkcji Selec-Speed lub układu asy-
sty przy zjeżdżaniu ze wzniesienia (HDC).
Aby wyłączyć tryb AutoStick, ustawić dźwig-
nię zmiany biegów z powrotem w położeniu
D lub nacisnąć i przytrzymać przełącznik
biegów przy kierownicy w pozycji (+) (jeśli
dźwignia zmiany biegów znajduje się już
w położeniu D) tak, aby na zestawie wskaź-
ników ponownie wyświetlony został symbol
„D”. Funkcję AutoStick można włączyć lub
wyłączyć w dowolnym momencie, bez zdej-
mowania nogi z pedału przyspieszenia.OSTRZEŻENIE!
Nie należy redukować biegu w celu hamo-
wania silnikiem podczas jazdy po śliskiej
nawierzchni. Koła napędowe mogą stracić
przyczepność i pojazd może wpaść w po-
ślizg, powodując wypadek lub obrażenia.
TRYB SPORTOWY —
ZALEŻNIE OD WYPOSAŻENIA
Pojazd wyposażony jest w funkcję trybu
sportowego. Jest to tryb przeznaczony dla
miłośników dynamicznej, sportowej jazdy.
W trybie tym uruchomione zostają sportowe
ustawienia silnika, skrzyni biegów i układu
kierowniczego. W trybie sportowym zwięk-
szona zostaje prędkość reakcji na pedał
gazu a przełożenia skrzyni biegów oraz
ustawienia układu kierowniczego dają kie-
rowcy poczucie większej kontroli nad pojaz-
dem. Tryb ten można włączać i wyłączać
poprzez naciśnięcie przycisku trybu sporto-
wego na zespole przełączników deski roz-
dzielczej.
DZIAŁANIE NAPĘDU NA
WSZYSTKIE KOŁA
Instrukcja obsługi i środki
ostrożności dotyczące skrzyni
rozdzielczej Quadra-Trac I — zależnie
od wyposażenia
Quadra-Trac I to jednobiegowa (wyłącznie
wysokozakresowa) skrzynia rozdzielcza,
która zapewnia wygodny, stały napęd na
wszystkie koła. Nie wymagana jest żadna
Przycisk wyboru trybu sportowego
URUCHOMIENIE I OBSŁUGA
180

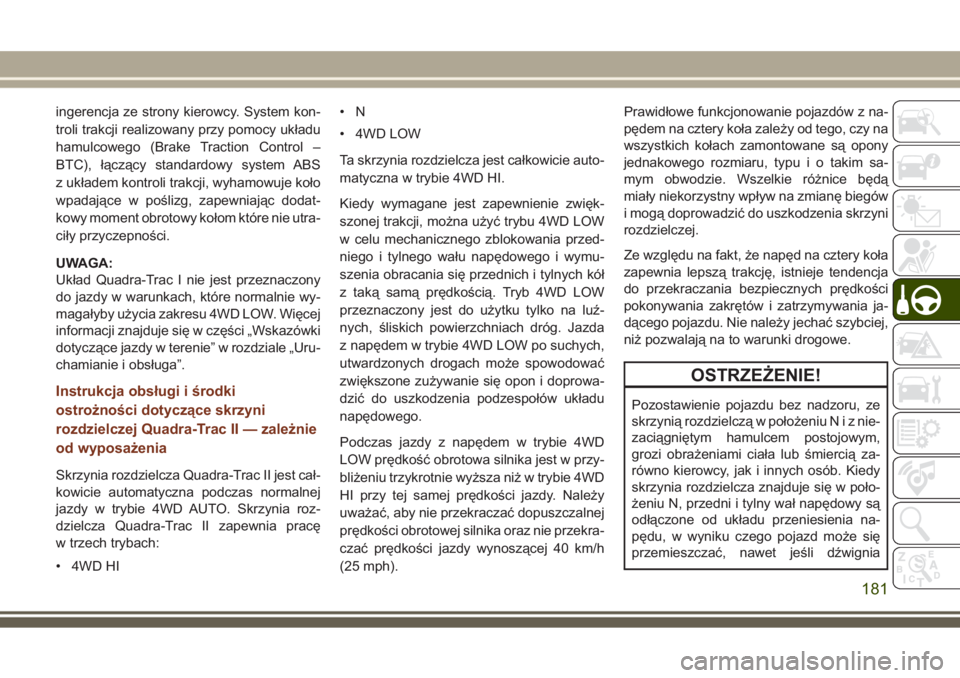

ingerencja ze strony kierowcy. System kon-
troli trakcji realizowany przy pomocy układu
hamulcowego (Brake Traction Control –
BTC), łączący standardowy system ABS
z układem kontroli trakcji, wyhamowuje koło
wpadające w poślizg, zapewniając dodat-
kowy moment obrotowy kołom które nie utra-
ciły przyczepności.
UWAGA:
Układ Quadra-Trac I nie jest przeznaczony
do jazdy w warunkach, które normalnie wy-
magałyby użycia zakresu 4WD LOW. Więcej
informacji znajduje się w części „Wskazówki
dotyczące jazdy w terenie” w rozdziale „Uru-
chamianie i obsługa”.
Instrukcja obsługi i środki
ostrożności dotyczące skrzyni
rozdzielczej Quadra-Trac II — zależnie
od wyposażenia
Skrzynia rozdzielcza Quadra-Trac II jest cał-
kowicie automatyczna podczas normalnej
jazdy w trybie 4WD AUTO. Skrzynia roz-
dzielcza Quadra-Trac II zapewnia pracę
w trzech trybach:
• 4WD HI•N
• 4WD LOW
Ta skrzynia rozdzielcza jest całkowicie auto-
matyczna w trybie 4WD HI.
Kiedy wymagane jest zapewnienie zwięk-
szonej trakcji, można użyć trybu 4WD LOW
w celu mechanicznego zblokowania przed-
niego i tylnego wału napędowego i wymu-
szenia obracania się przednich i tylnych kół
z taką samą prędkością. Tryb 4WD LOW
przeznaczony jest do użytku tylko na luź-
nych, śliskich powierzchniach dróg. Jazda
z napędem w trybie 4WD LOW po suchych,
utwardzonych drogach może spowodować
zwiększone zużywanie się opon i doprowa-
dzić do uszkodzenia podzespołów układu
napędowego.
Podczas jazdy z napędem w trybie 4WD
LOW prędkość obrotowa silnika jest w przy-
bliżeniu trzykrotnie wyższa niż w trybie 4WD
HI przy tej samej prędkości jazdy. Należy
uważać, aby nie przekraczać dopuszczalnej
prędkości obrotowej silnika oraz nie przekra-
czać prędkości jazdy wynoszącej 40 km/h
(25 mph).Prawidłowe funkcjonowanie pojazdów z na-
pędem na cztery koła zależy od tego, czy na
wszystkich kołach zamontowane są opony
jednakowego rozmiaru, typu i o takim sa-
mym obwodzie. Wszelkie różnice będą
miały niekorzystny wpływ na zmianę biegów
i mogą doprowadzić do uszkodzenia skrzyni
rozdzielczej.
Ze względu na fakt, że napęd na cztery koła
zapewnia lepszą trakcję, istnieje tendencja
do przekraczania bezpiecznych prędkości
pokonywania zakrętów i zatrzymywania ja-
dącego pojazdu. Nie należy jechać szybciej,
niż pozwalają na to warunki drogowe.
OSTRZEŻENIE!
Pozostawienie pojazdu bez nadzoru, ze
skrzynią rozdzielczą w położeniuNiznie-
zaciągniętym hamulcem postojowym,
grozi obrażeniami ciała lub śmiercią za-
równo kierowcy, jak i innych osób. Kiedy
skrzynia rozdzielcza znajduje się w poło-
żeniu N, przedni i tylny wał napędowy są
odłączone od układu przeniesienia na-
pędu, w wyniku czego pojazd może się
przemieszczać, nawet jeśli dźwignia
181

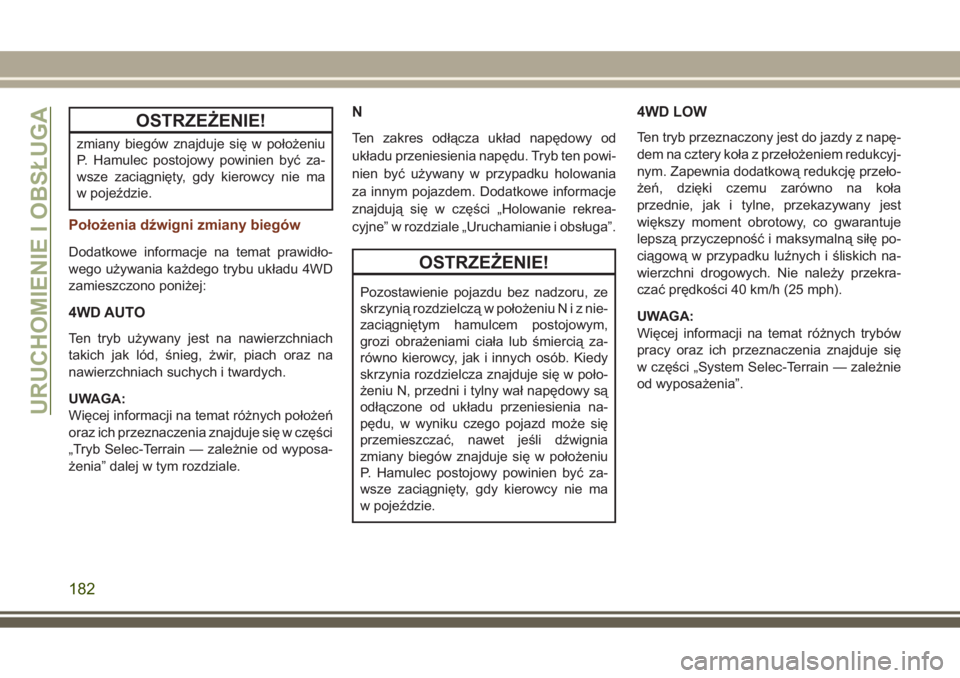

OSTRZEŻENIE!
zmiany biegów znajduje się w położeniu
P. Hamulec postojowy powinien być za-
wsze zaciągnięty, gdy kierowcy nie ma
w pojeździe.
Położenia dźwigni zmiany biegów
Dodatkowe informacje na temat prawidło-
wego używania każdego trybu układu 4WD
zamieszczono poniżej:
4WD AUTO
Ten tryb używany jest na nawierzchniach
takich jak lód, śnieg, żwir, piach oraz na
nawierzchniach suchych i twardych.
UWAGA:
Więcej informacji na temat różnych położeń
oraz ich przeznaczenia znajduje się w części
„Tryb Selec-Terrain — zależnie od wyposa-
żenia” dalej w tym rozdziale.
N
Ten zakres odłącza układ napędowy od
układu przeniesienia napędu. Tryb ten powi-
nien być używany w przypadku holowania
za innym pojazdem. Dodatkowe informacje
znajdują się w części „Holowanie rekrea-
cyjne” w rozdziale „Uruchamianie i obsługa”.
OSTRZEŻENIE!
Pozostawienie pojazdu bez nadzoru, ze
skrzynią rozdzielczą w położeniuNiznie-
zaciągniętym hamulcem postojowym,
grozi obrażeniami ciała lub śmiercią za-
równo kierowcy, jak i innych osób. Kiedy
skrzynia rozdzielcza znajduje się w poło-
żeniu N, przedni i tylny wał napędowy są
odłączone od układu przeniesienia na-
pędu, w wyniku czego pojazd może się
przemieszczać, nawet jeśli dźwignia
zmiany biegów znajduje się w położeniu
P. Hamulec postojowy powinien być za-
wsze zaciągnięty, gdy kierowcy nie ma
w pojeździe.
4WD LOW
Ten tryb przeznaczony jest do jazdy z napę-
dem na cztery koła z przełożeniem redukcyj-
nym. Zapewnia dodatkową redukcję przeło-
żeń, dzięki czemu zarówno na koła
przednie, jak i tylne, przekazywany jest
większy moment obrotowy, co gwarantuje
lepszą przyczepność i maksymalną siłę po-
ciągową w przypadku luźnych i śliskich na-
wierzchni drogowych. Nie należy przekra-
czać prędkości 40 km/h (25 mph).
UWAGA:
Więcej informacji na temat różnych trybów
pracy oraz ich przeznaczenia znajduje się
w części „System Selec-Terrain — zależnie
od wyposażenia”.
URUCHOMIENIE I OBSŁUGA
182

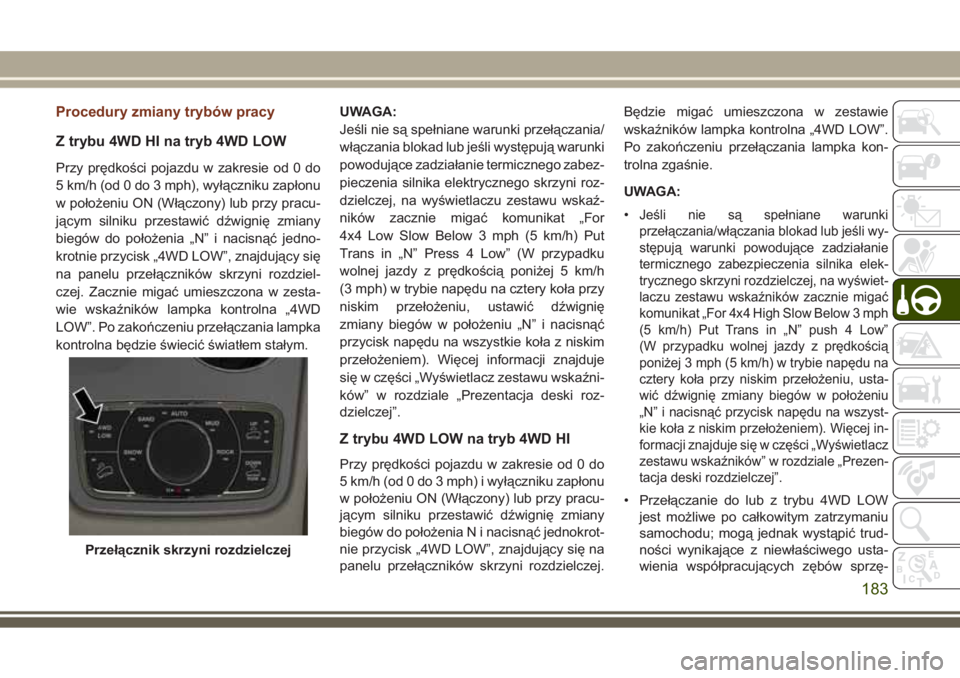

Procedury zmiany trybów pracy
Z trybu 4WD HI na tryb 4WD LOW
Przy prędkości pojazdu w zakresie od 0 do
5 km/h (od 0 do 3 mph), wyłączniku zapłonu
w położeniu ON (Włączony) lub przy pracu-
jącym silniku przestawić dźwignię zmiany
biegów do położenia „N” i nacisnąć jedno-
krotnie przycisk „4WD LOW”, znajdujący się
na panelu przełączników skrzyni rozdziel-
czej. Zacznie migać umieszczona w zesta-
wie wskaźników lampka kontrolna „4WD
LOW”. Po zakończeniu przełączania lampka
kontrolna będzie świecić światłem stałym.UWAGA:
Jeśli nie są spełniane warunki przełączania/
włączania blokad lub jeśli występują warunki
powodujące zadziałanie termicznego zabez-
pieczenia silnika elektrycznego skrzyni roz-
dzielczej, na wyświetlaczu zestawu wskaź-
ników zacznie migać komunikat „For
4x4 Low Slow Below 3 mph (5 km/h) Put
Trans in „N” Press 4 Low” (W przypadku
wolnej jazdy z prędkością poniżej 5 km/h
(3 mph) w trybie napędu na cztery koła przy
niskim przełożeniu, ustawić dźwignię
zmiany biegów w położeniu „N” i nacisnąć
przycisk napędu na wszystkie koła z niskim
przełożeniem). Więcej informacji znajduje
się w części „Wyświetlacz zestawu wskaźni-
ków” w rozdziale „Prezentacja deski roz-
dzielczej”.
Z trybu 4WD LOW na tryb 4WD HI
Przy prędkości pojazdu w zakresie od 0 do
5 km/h (od 0 do 3 mph) i wyłączniku zapłonu
w położeniu ON (Włączony) lub przy pracu-
jącym silniku przestawić dźwignię zmiany
biegów do położenia N i nacisnąć jednokrot-
nie przycisk „4WD LOW”, znajdujący się na
panelu przełączników skrzyni rozdzielczej.Będzie migać umieszczona w zestawie
wskaźników lampka kontrolna „4WD LOW”.
Po zakończeniu przełączania lampka kon-
trolna zgaśnie.
UWAGA:
•
Jeśli nie są spełniane warunki
przełączania/włączania blokad lub jeśli wy-
stępują warunki powodujące zadziałanie
termicznego zabezpieczenia silnika elek-
trycznego skrzyni rozdzielczej, na wyświet-
laczu zestawu wskaźników zacznie migać
komunikat „For 4x4 High Slow Below 3 mph
(5 km/h) Put Trans in „N” push 4 Low”
(W przypadku wolnej jazdy z prędkością
poniżej 3 mph (5 km/h) w trybie napędu na
cztery koła przy niskim przełożeniu, usta-
wić dźwignię zmiany biegów w położeniu
„N” i nacisnąć przycisk napędu na wszyst-
kie koła z niskim przełożeniem). Więcej in-
formacji znajduje się w części „Wyświetlacz
zestawu wskaźników” w rozdziale „Prezen-
tacja deski rozdzielczej”.
• Przełączanie do lub z trybu 4WD LOW
jest możliwe po całkowitym zatrzymaniu
samochodu; mogą jednak wystąpić trud-
ności wynikające z niewłaściwego usta-
wienia współpracujących zębów sprzę-
Przełącznik skrzyni rozdzielczej
183

gła. W celu właściwego ustawienia zębów
sprzęgła i zakończenia przełączania ko-
nieczne może być wykonanie kilku prób.
Zaleca się wykonywanie przełączania,
gdy pojazd toczy się z prędkością 0 do
5 km/h (3 mph). Jeśli pojazd porusza się
prędkością wyższą niż 5 km/h (3 mph),
przełączanie skrzyni rozdzielczej nie bę-
dzie możliwe.

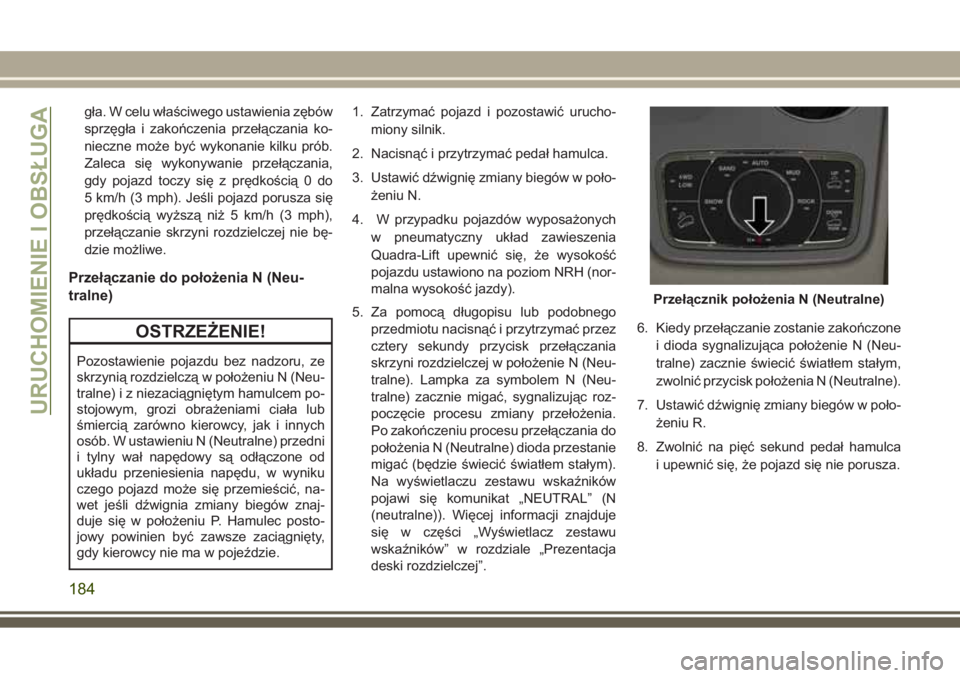

Przełączanie do położenia N (Neu-
tralne)
OSTRZEŻENIE!
Pozostawienie pojazdu bez nadzoru, ze
skrzynią rozdzielczą w położeniu N (Neu-
tralne) i z niezaciągniętym hamulcem po-
stojowym, grozi obrażeniami ciała lub
śmiercią zarówno kierowcy, jak i innych
osób. W ustawieniu N (Neutralne) przedni
i tylny wał napędowy są odłączone od
układu przeniesienia napędu, w wyniku
czego pojazd może się przemieścić, na-
wet jeśli dźwignia zmiany biegów znaj-
duje się w położeniu P. Hamulec posto-
jowy powinien być zawsze zaciągnięty,
gdy kierowcy nie ma w pojeździe.1. Zatrzymać pojazd i pozostawić urucho-
miony silnik.
2. Nacisnąć i przytrzymać pedał hamulca.
3. Ustawić dźwignię zmiany biegów w poło-
żeniu N.
4. W przypadku pojazdów wyposażonych
w pneumatyczny układ zawieszenia
Quadra-Lift upewnić się, że wysokość
pojazdu ustawiono na poziom NRH (nor-
malna wysokość jazdy).
5. Za pomocą długopisu lub podobnego
przedmiotu nacisnąć i przytrzymać przez
cztery sekundy przycisk przełączania
skrzyni rozdzielczej w położenie N (Neu-
tralne). Lampka za symbolem N (Neu-
tralne) zacznie migać, sygnalizując roz-
poczęcie procesu zmiany przełożenia.
Po zakończeniu procesu przełączania do
położenia N (Neutralne) dioda przestanie
migać (będzie świecić światłem stałym).
Na wyświetlaczu zestawu wskaźników
pojawi się komunikat „NEUTRAL” (N
(neutralne)). Więcej informacji znajduje
się w części „Wyświetlacz zestawu
wskaźników” w rozdziale „Prezentacja
deski rozdzielczej”.6. Kiedy przełączanie zostanie zakończone
i dioda sygnalizująca położenie N (Neu-
tralne) zacznie świecić światłem stałym,
zwolnić przycisk położenia N (Neutralne).
7. Ustawić dźwignię zmiany biegów w poło-
żeniu R.
8. Zwolnić na pięć sekund pedał hamulca
i upewnić się, że pojazd się nie porusza.
Przełącznik położenia N (Neutralne)
URUCHOMIENIE I OBSŁUGA
184

UWAGA:
Jeśli nie są spełniane warunki przełączania/
włączania blokad, na wyświetlaczu zestawu
wskaźników zacznie migać komunikat „To
Tow Vehicle Safely, Read Neutral Shift Pro-
cedure in Owners Manual” (Aby bezpiecznie
holować pojazd, przeczytać część „Proce-
dura ustawiania przekładni w położeniu neu-
tralnym” w instrukcji obsługi). Więcej infor-
macji znajduje się w części „Wyświetlacz
zestawu wskaźników” w rozdziale „Prezen-
tacja deski rozdzielczej”.

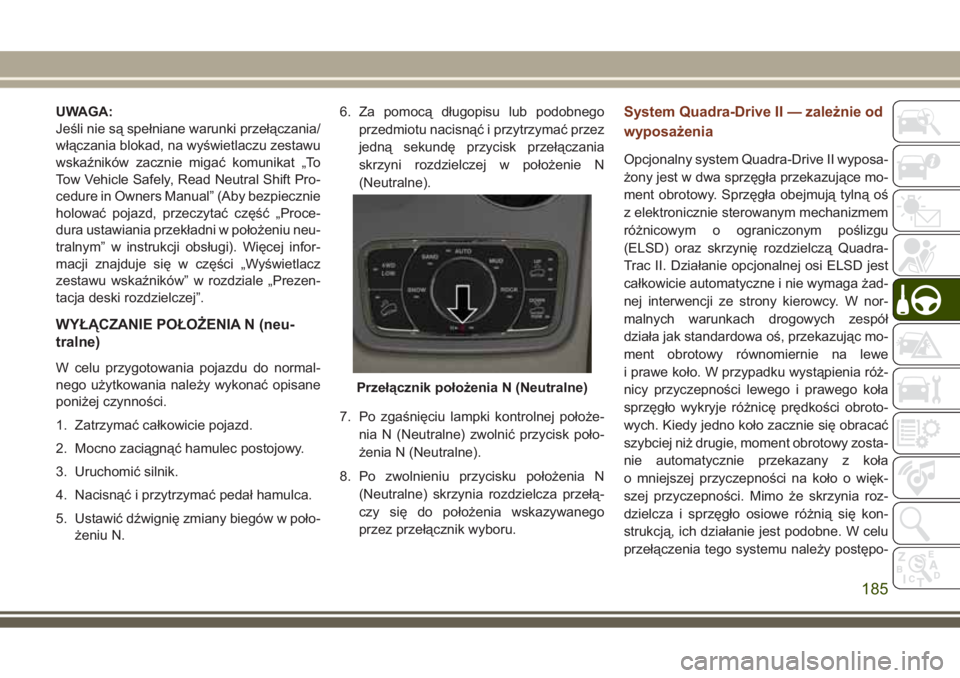

WYŁĄCZANIE POŁOŻENIA N (neu-
tralne)
W celu przygotowania pojazdu do normal-
nego użytkowania należy wykonać opisane
poniżej czynności.
1. Zatrzymać całkowicie pojazd.
2. Mocno zaciągnąć hamulec postojowy.
3. Uruchomić silnik.
4. Nacisnąć i przytrzymać pedał hamulca.
5. Ustawić dźwignię zmiany biegów w poło-
żeniu N.6. Za pomocą długopisu lub podobnego
przedmiotu nacisnąć i przytrzymać przez
jedną sekundę przycisk przełączania
skrzyni rozdzielczej w położenie N
(Neutralne).
7. Po zgaśnięciu lampki kontrolnej położe-
nia N (Neutralne) zwolnić przycisk poło-
żenia N (Neutralne).
8. Po zwolnieniu przycisku położenia N
(Neutralne) skrzynia rozdzielcza przełą-
czy się do położenia wskazywanego
przez przełącznik wyboru.
System Quadra-Drive II — zależnie od
wyposażenia
Opcjonalny system Quadra-Drive II wyposa-
żony jest w dwa sprzęgła przekazujące mo-
ment obrotowy. Sprzęgła obejmują tylną oś
z elektronicznie sterowanym mechanizmem
różnicowym o ograniczonym poślizgu
(ELSD) oraz skrzynię rozdzielczą Quadra-
Trac II. Działanie opcjonalnej osi ELSD jest
całkowicie automatyczne i nie wymaga żad-
nej interwencji ze strony kierowcy. W nor-
malnych warunkach drogowych zespół
działa jak standardowa oś, przekazując mo-
ment obrotowy równomiernie na lewe
i prawe koło. W przypadku wystąpienia róż-
nicy przyczepności lewego i prawego koła
sprzęgło wykryje różnicę prędkości obroto-
wych. Kiedy jedno koło zacznie się obracać
szybciej niż drugie, moment obrotowy zosta-
nie automatycznie przekazany z koła
o mniejszej przyczepności na koło o więk-
szej przyczepności. Mimo że skrzynia roz-
dzielcza i sprzęgło osiowe różnią się kon-
strukcją, ich działanie jest podobne. W celu
przełączenia tego systemu należy postępo-
Przełącznik położenia N (Neutralne)
185

wać zgodnie z zamieszczonymi wcześniej
instrukcjami dotyczącymi przełączania
skrzyni rozdzielczej Quadra-Trac II.

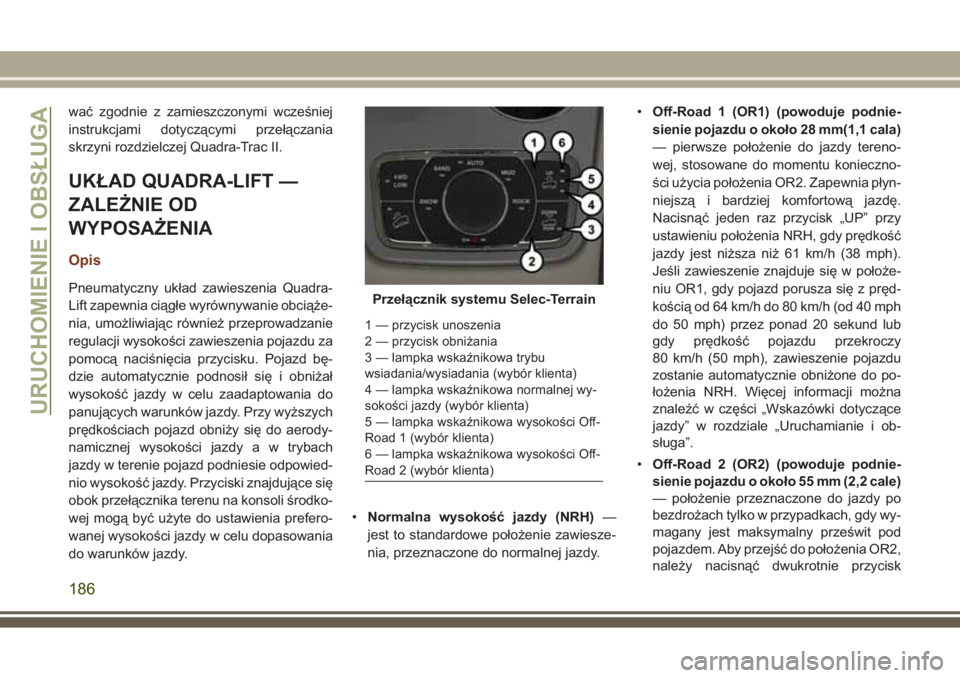

UKŁAD QUADRA-LIFT —
ZALEŻNIE OD
WYPOSAŻENIA
Opis
Pneumatyczny układ zawieszenia Quadra-
Lift zapewnia ciągłe wyrównywanie obciąże-
nia, umożliwiając również przeprowadzanie
regulacji wysokości zawieszenia pojazdu za
pomocą naciśnięcia przycisku. Pojazd bę-
dzie automatycznie podnosił się i obniżał
wysokość jazdy w celu zaadaptowania do
panujących warunków jazdy. Przy wyższych
prędkościach pojazd obniży się do aerody-
namicznej wysokości jazdy a w trybach
jazdy w terenie pojazd podniesie odpowied-
nio wysokość jazdy. Przyciski znajdujące się
obok przełącznika terenu na konsoli środko-
wej mogą być użyte do ustawienia prefero-
wanej wysokości jazdy w celu dopasowania
do warunków jazdy.•Normalna wysokość jazdy (NRH)—
jest to standardowe położenie zawiesze-
nia, przeznaczone do normalnej jazdy.•Off-Road 1 (OR1) (powoduje podnie-
sienie pojazdu o około 28 mm(1,1 cala)
— pierwsze położenie do jazdy tereno-
wej, stosowane do momentu konieczno-
ści użycia położenia OR2. Zapewnia płyn-
niejszą i bardziej komfortową jazdę.
Nacisnąć jeden raz przycisk „UP” przy
ustawieniu położenia NRH, gdy prędkość
jazdy jest niższa niż 61 km/h (38 mph).
Jeśli zawieszenie znajduje się w położe-
niu OR1, gdy pojazd porusza się z pręd-
kością od 64 km/h do 80 km/h (od 40 mph
do 50 mph) przez ponad 20 sekund lub
gdy prędkość pojazdu przekroczy
80 km/h (50 mph), zawieszenie pojazdu
zostanie automatycznie obniżone do po-
łożenia NRH. Więcej informacji można
znaleźć w części „Wskazówki dotyczące
jazdy” w rozdziale „Uruchamianie i ob-
sługa”.
•Off-Road 2 (OR2) (powoduje podnie-
sienie pojazdu o około 55 mm (2,2 cale)
— położenie przeznaczone do jazdy po
bezdrożach tylko w przypadkach, gdy wy-
magany jest maksymalny prześwit pod
pojazdem. Aby przejść do położenia OR2,
należy nacisnąć dwukrotnie przyciskPrzełącznik systemu Selec-Terrain
1 — przycisk unoszenia
2 — przycisk obniżania
3 — lampka wskaźnikowa trybu
wsiadania/wysiadania (wybór klienta)
4 — lampka wskaźnikowa normalnej wy-
sokości jazdy (wybór klienta)
5 — lampka wskaźnikowa wysokości Off-
Road 1 (wybór klienta)
6 — lampka wskaźnikowa wysokości Off-
Road 2 (wybór klienta)
URUCHOMIENIE I OBSŁUGA
186

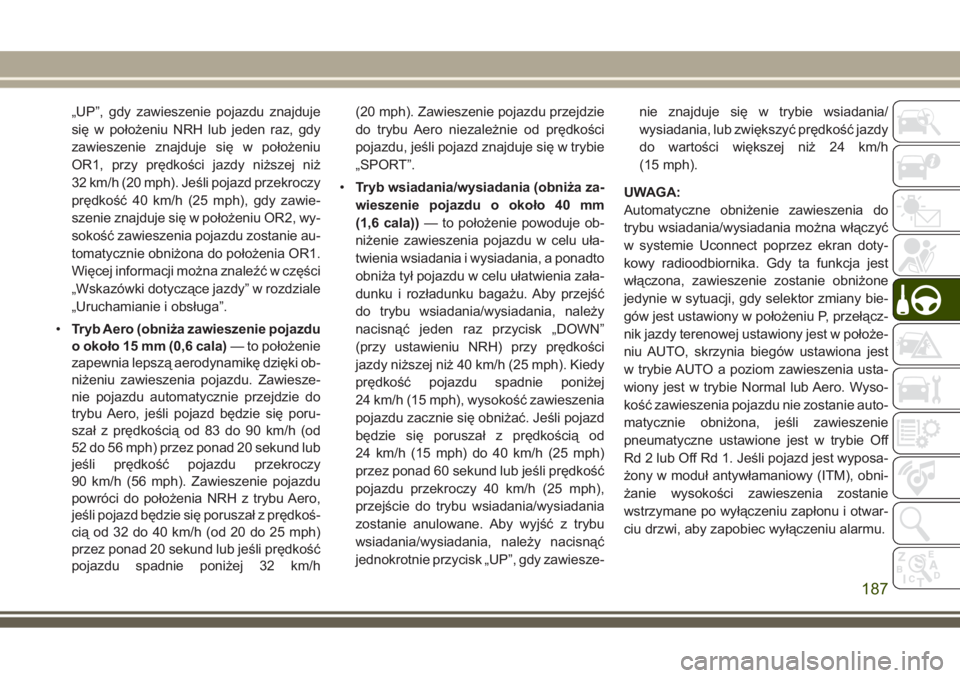

„UP”, gdy zawieszenie pojazdu znajduje
się w położeniu NRH lub jeden raz, gdy
zawieszenie znajduje się w położeniu
OR1, przy prędkości jazdy niższej niż
32 km/h (20 mph). Jeśli pojazd przekroczy
prędkość 40 km/h (25 mph), gdy zawie-
szenie znajduje się w położeniu OR2, wy-
sokość zawieszenia pojazdu zostanie au-
tomatycznie obniżona do położenia OR1.
Więcej informacji można znaleźć w części
„Wskazówki dotyczące jazdy” w rozdziale
„Uruchamianie i obsługa”.
•Tryb Aero (obniża zawieszenie pojazdu
o około 15 mm (0,6 cala)— to położenie
zapewnia lepszą aerodynamikę dzięki ob-
niżeniu zawieszenia pojazdu. Zawiesze-
nie pojazdu automatycznie przejdzie do
trybu Aero, jeśli pojazd będzie się poru-
szał z prędkością od 83 do 90 km/h (od
52 do 56 mph) przez ponad 20 sekund lub
jeśli prędkość pojazdu przekroczy
90 km/h (56 mph). Zawieszenie pojazdu
powróci do położenia NRH z trybu Aero,
jeśli pojazd będzie się poruszał z prędkoś-
cią od 32 do 40 km/h (od 20 do 25 mph)
przez ponad 20 sekund lub jeśli prędkość
pojazdu spadnie poniżej 32 km/h(20 mph). Zawieszenie pojazdu przejdzie
do trybu Aero niezależnie od prędkości
pojazdu, jeśli pojazd znajduje się w trybie
„SPORT”.
•Tryb wsiadania/wysiadania (obniża za-
wieszenie pojazdu o około 40 mm
(1,6 cala))— to położenie powoduje ob-
niżenie zawieszenia pojazdu w celu uła-
twienia wsiadania i wysiadania, a ponadto
obniża tył pojazdu w celu ułatwienia zała-
dunku i rozładunku bagażu. Aby przejść
do trybu wsiadania/wysiadania, należy
nacisnąć jeden raz przycisk „DOWN”
(przy ustawieniu NRH) przy prędkości
jazdy niższej niż 40 km/h (25 mph). Kiedy
prędkość pojazdu spadnie poniżej
24 km/h (15 mph), wysokość zawieszenia
pojazdu zacznie się obniżać. Jeśli pojazd
będzie się poruszał z prędkością od
24 km/h (15 mph) do 40 km/h (25 mph)
przez ponad 60 sekund lub jeśli prędkość
pojazdu przekroczy 40 km/h (25 mph),
przejście do trybu wsiadania/wysiadania
zostanie anulowane. Aby wyjść z trybu
wsiadania/wysiadania, należy nacisnąć
jednokrotnie przycisk „UP”, gdy zawiesze-nie znajduje się w trybie wsiadania/
wysiadania, lub zwiększyć prędkość jazdy
do wartości większej niż 24 km/h
(15 mph).
UWAGA:
Automatyczne obniżenie zawieszenia do
trybu wsiadania/wysiadania można włączyć
w systemie Uconnect poprzez ekran doty-
kowy radioodbiornika. Gdy ta funkcja jest
włączona, zawieszenie zostanie obniżone
jedynie w sytuacji, gdy selektor zmiany bie-
gów jest ustawiony w położeniu P, przełącz-
nik jazdy terenowej ustawiony jest w położe-
niu AUTO, skrzynia biegów ustawiona jest
w trybie AUTO a poziom zawieszenia usta-
wiony jest w trybie Normal lub Aero. Wyso-
kość zawieszenia pojazdu nie zostanie auto-
matycznie obniżona, jeśli zawieszenie
pneumatyczne ustawione jest w trybie Off
Rd 2 lub Off Rd 1. Jeśli pojazd jest wyposa-
żony w moduł antywłamaniowy (ITM), obni-
żanie wysokości zawieszenia zostanie
wstrzymane po wyłączeniu zapłonu i otwar-
ciu drzwi, aby zapobiec wyłączeniu alarmu.
187

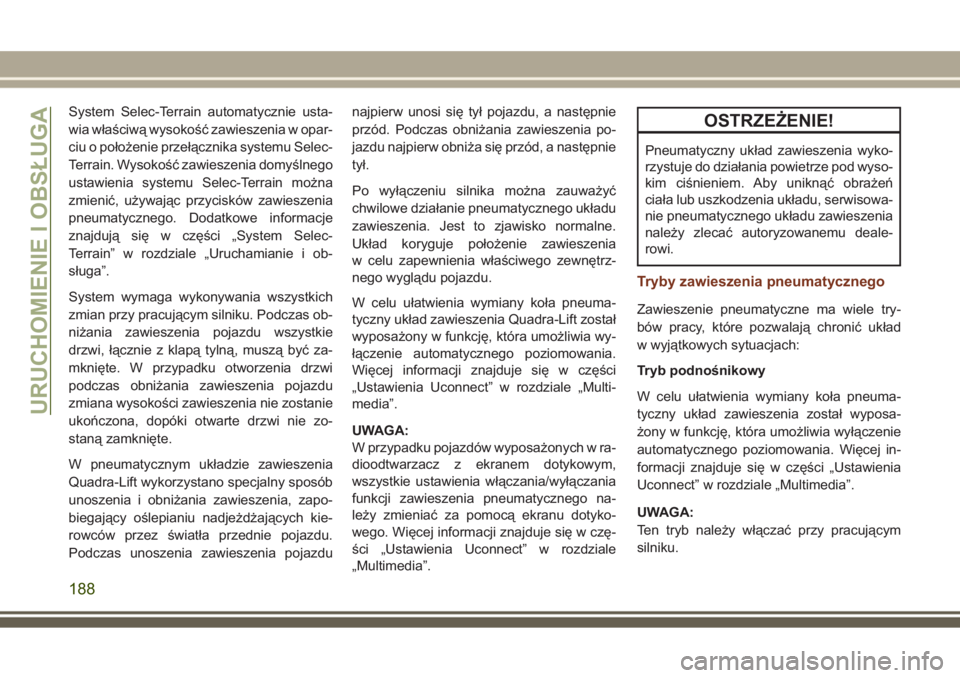

System Selec-Terrain automatycznie usta-
wia właściwą wysokość zawieszenia w opar-
ciu o położenie przełącznika systemu Selec-
Terrain. Wysokość zawieszenia domyślnego
ustawienia systemu Selec-Terrain można
zmienić, używając przycisków zawieszenia
pneumatycznego. Dodatkowe informacje
znajdują się w części „System Selec-
Terrain” w rozdziale „Uruchamianie i ob-
sługa”.
System wymaga wykonywania wszystkich
zmian przy pracującym silniku. Podczas ob-
niżania zawieszenia pojazdu wszystkie
drzwi, łącznie z klapą tylną, muszą być za-
mknięte. W przypadku otworzenia drzwi
podczas obniżania zawieszenia pojazdu
zmiana wysokości zawieszenia nie zostanie
ukończona, dopóki otwarte drzwi nie zo-
staną zamknięte.
W pneumatycznym układzie zawieszenia
Quadra-Lift wykorzystano specjalny sposób
unoszenia i obniżania zawieszenia, zapo-
biegający oślepianiu nadjeżdżających kie-
rowców przez światła przednie pojazdu.
Podczas unoszenia zawieszenia pojazdunajpierw unosi się tył pojazdu, a następnie
przód. Podczas obniżania zawieszenia po-
jazdu najpierw obniża się przód, a następnie
tył.
Po wyłączeniu silnika można zauważyć
chwilowe działanie pneumatycznego układu
zawieszenia. Jest to zjawisko normalne.
Układ koryguje położenie zawieszenia
w celu zapewnienia właściwego zewnętrz-
nego wyglądu pojazdu.
W celu ułatwienia wymiany koła pneuma-
tyczny układ zawieszenia Quadra-Lift został
wyposażony w funkcję, która umożliwia wy-
łączenie automatycznego poziomowania.
Więcej informacji znajduje się w części
„Ustawienia Uconnect” w rozdziale „Multi-
media”.
UWAGA:
W przypadku pojazdów wyposażonych w ra-
dioodtwarzacz z ekranem dotykowym,
wszystkie ustawienia włączania/wyłączania
funkcji zawieszenia pneumatycznego na-
leży zmieniać za pomocą ekranu dotyko-
wego. Więcej informacji znajduje się w czę-
ści „Ustawienia Uconnect” w rozdziale
„Multimedia”.OSTRZEŻENIE!
Pneumatyczny układ zawieszenia wyko-
rzystuje do działania powietrze pod wyso-
kim ciśnieniem. Aby uniknąć obrażeń
ciała lub uszkodzenia układu, serwisowa-
nie pneumatycznego układu zawieszenia
należy zlecać autoryzowanemu deale-
rowi.
Tryby zawieszenia pneumatycznego
Zawieszenie pneumatyczne ma wiele try-
bów pracy, które pozwalają chronić układ
w wyjątkowych sytuacjach:
Tryb podnośnikowy
W celu ułatwienia wymiany koła pneuma-
tyczny układ zawieszenia został wyposa-
żony w funkcję, która umożliwia wyłączenie
automatycznego poziomowania. Więcej in-
formacji znajduje się w części „Ustawienia
Uconnect” w rozdziale „Multimedia”.
UWAGA:
Ten tryb należy włączać przy pracującym
silniku.
URUCHOMIENIE I OBSŁUGA
188
