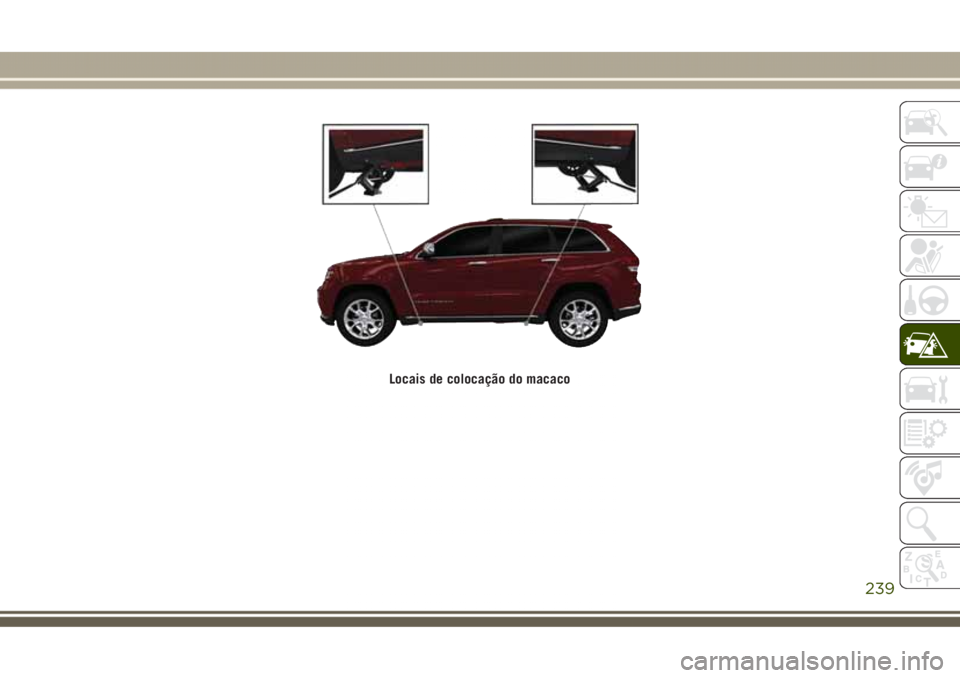

Locais de colocação do macaco
239

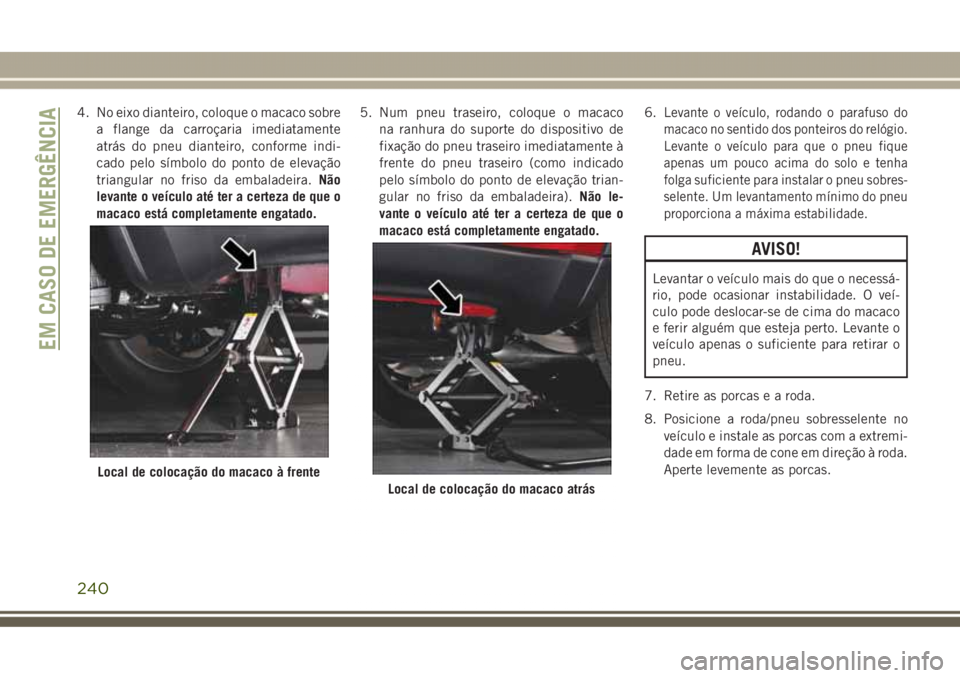

4. No eixo dianteiro, coloque o macaco sobre
a flange da carroçaria imediatamente
atrás do pneu dianteiro, conforme indi-
cado pelo símbolo do ponto de elevação
triangular no friso da embaladeira.Não
levante o veículo até ter a certeza de que o
macaco está completamente engatado.5. Num pneu traseiro, coloque o macaco
na ranhura do suporte do dispositivo de
fixação do pneu traseiro imediatamente à
frente do pneu traseiro (como indicado
pelo símbolo do ponto de elevação trian-
gular no friso da embaladeira).Não le-
vante o veículo até ter a certeza de que o
macaco está completamente engatado.6.Levante o veículo, rodando o parafuso do
macaco no sentido dos ponteiros do relógio.
Levante o veículo para que o pneu fique
apenas um pouco acima do solo e tenha
folga suficiente para instalar o pneu sobres-
selente. Um levantamento mínimo do pneu
proporciona a máxima estabilidade.
AVISO!
Levantar o veículo mais do que o necessá-
rio, pode ocasionar instabilidade. O veí-
culo pode deslocar-se de cima do macaco
e ferir alguém que esteja perto. Levante o
veículo apenas o suficiente para retirar o
pneu.
7. Retire as porcas e a roda.
8. Posicione a roda/pneu sobresselente no
veículo e instale as porcas com a extremi-
dade em forma de cone em direção à roda.
Aperte levemente as porcas.
Local de colocação do macaco à frente
Local de colocação do macaco atrás
EM CASO DE EMERGÊNCIA
240

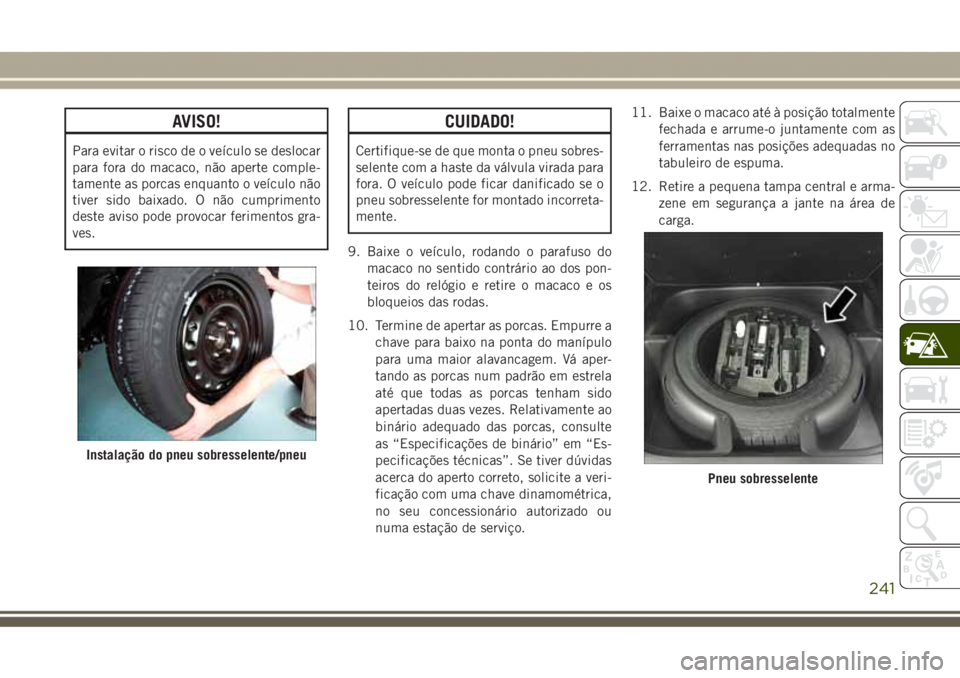

AVISO!
Para evitar o risco de o veículo se deslocar
para fora do macaco, não aperte comple-
tamente as porcas enquanto o veículo não
tiver sido baixado. O não cumprimento
deste aviso pode provocar ferimentos gra-
ves.
CUIDADO!
Certifique-se de que monta o pneu sobres-
selente com a haste da válvula virada para
fora. O veículo pode ficar danificado se o
pneu sobresselente for montado incorreta-
mente.
9. Baixe o veículo, rodando o parafuso do
macaco no sentido contrário ao dos pon-
teiros do relógio e retire o macaco e os
bloqueios das rodas.
10. Termine de apertar as porcas. Empurre a
chave para baixo na ponta do manípulo
para uma maior alavancagem. Vá aper-
tando as porcas num padrão em estrela
até que todas as porcas tenham sido
apertadas duas vezes. Relativamente ao
binário adequado das porcas, consulte
as “Especificações de binário” em “Es-
pecificações técnicas”. Se tiver dúvidas
acerca do aperto correto, solicite a veri-
ficação com uma chave dinamométrica,
no seu concessionário autorizado ou
numa estação de serviço.11. Baixe o macaco até à posição totalmente
fechada e arrume-o juntamente com as
ferramentas nas posições adequadas no
tabuleiro de espuma.
12. Retire a pequena tampa central e arma-
zene em segurança a jante na área de
carga.
Instalação do pneu sobresselente/pneu
Pneu sobresselente
241

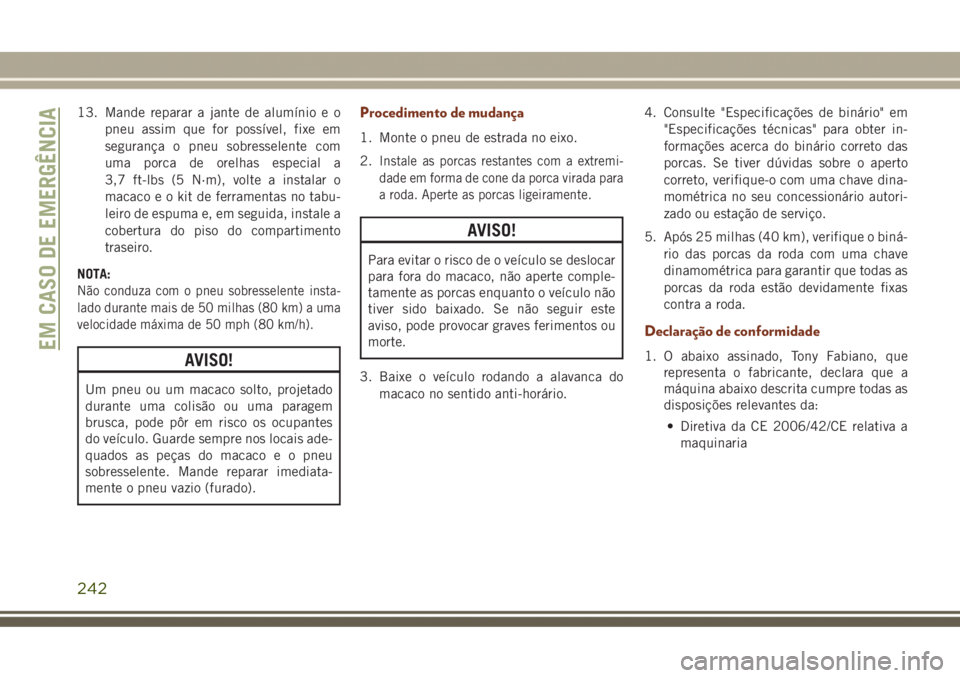

13. Mande reparar a jante de alumínio e o
pneu assim que for possível, fixe em
segurança o pneu sobresselente com
uma porca de orelhas especial a
3,7 ft-lbs (5 N·m), volte a instalar o
macaco e o kit de ferramentas no tabu-
leiro de espuma e, em seguida, instale a
cobertura do piso do compartimento
traseiro.
NOTA:
Não conduza com o pneu sobresselente insta-
lado durante mais de 50 milhas (80 km) a uma
velocidade máxima de 50 mph (80 km/h).
AVISO!
Um pneu ou um macaco solto, projetado
durante uma colisão ou uma paragem
brusca, pode pôr em risco os ocupantes
do veículo. Guarde sempre nos locais ade-
quados as peças do macaco e o pneu
sobresselente. Mande reparar imediata-
mente o pneu vazio (furado).
Procedimento de mudança
1. Monte o pneu de estrada no eixo.
2.
Instale as porcas restantes com a extremi-
dade em forma de cone da porca virada para
a roda. Aperte as porcas ligeiramente.
AVISO!
Para evitar o risco de o veículo se deslocar
para fora do macaco, não aperte comple-
tamente as porcas enquanto o veículo não
tiver sido baixado. Se não seguir este
aviso, pode provocar graves ferimentos ou
morte.
3. Baixe o veículo rodando a alavanca do
macaco no sentido anti-horário.4. Consulte "Especificações de binário" em
"Especificações técnicas" para obter in-
formações acerca do binário correto das
porcas. Se tiver dúvidas sobre o aperto
correto, verifique-o com uma chave dina-
mométrica no seu concessionário autori-
zado ou estação de serviço.
5. Após 25 milhas (40 km), verifique o biná-
rio das porcas da roda com uma chave
dinamométrica para garantir que todas as
porcas da roda estão devidamente fixas
contra a roda.
Declaração de conformidade
1. O abaixo assinado, Tony Fabiano, que
representa o fabricante, declara que a
máquina abaixo descrita cumpre todas as
disposições relevantes da:
• Diretiva da CE 2006/42/CE relativa a
maquinariaEM CASO DE EMERGÊNCIA
242

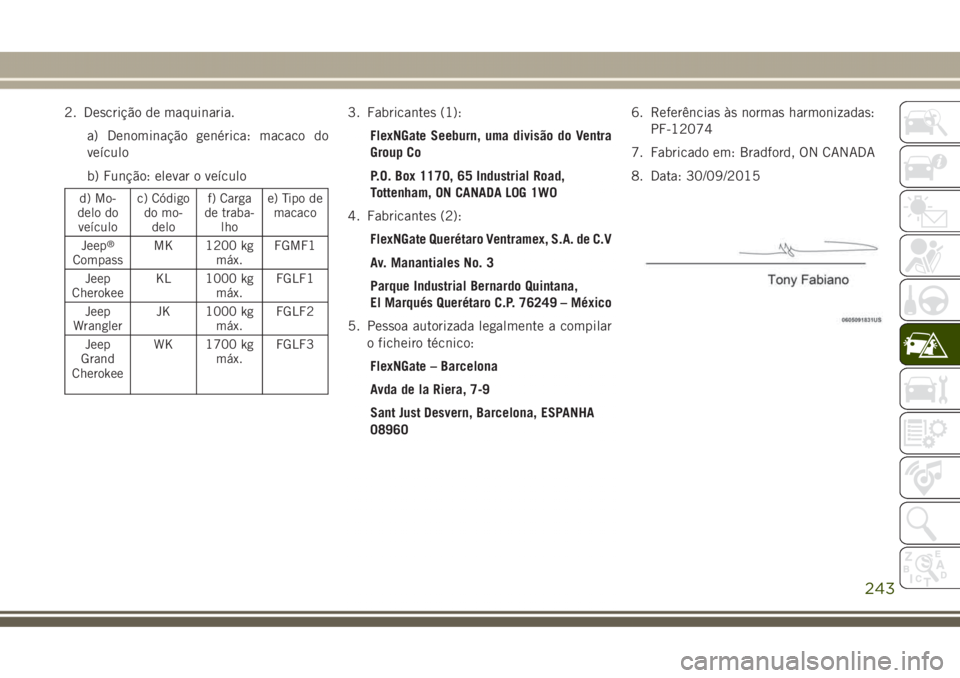

2. Descrição de maquinaria.
a) Denominação genérica: macaco do
veículo
b) Função: elevar o veículo
d) Mo-
delo do
veículoc) Código
do mo-
delof) Carga
de traba-
lhoe) Tipo de
macaco
Jeep
®
CompassMK 1200 kg
máx.FGMF1
Jeep
CherokeeKL 1000 kg
máx.FGLF1
Jeep
WranglerJK 1000 kg
máx.FGLF2
Jeep
Grand
CherokeeWK 1700 kg
máx.FGLF3
3. Fabricantes (1):
FlexNGate Seeburn, uma divisão do Ventra
Group Co
P.O. Box 1170, 65 Industrial Road,
Tottenham, ON CANADA L0G 1W0
4. Fabricantes (2):
FlexNGate Querétaro Ventramex, S.A. de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana,
El Marqués Querétaro C.P. 76249 – México
5. Pessoa autorizada legalmente a compilar
o ficheiro técnico:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, ESPANHA
089606. Referências às normas harmonizadas:
PF-12074
7. Fabricado em: Bradford, ON CANADA
8. Data: 30/09/2015
243

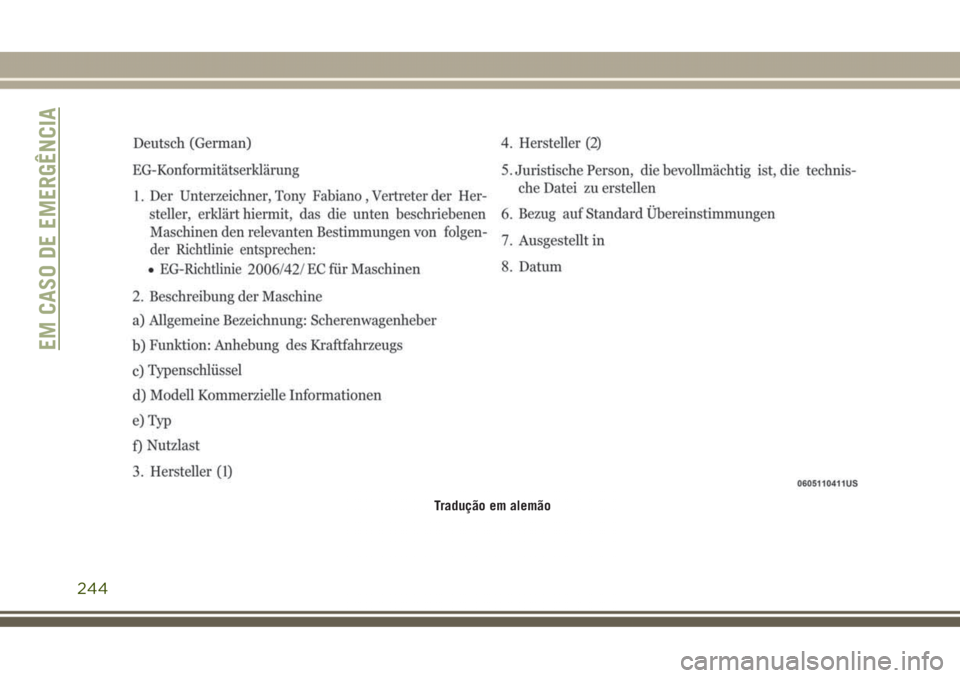

Tradução em alemão
EM CASO DE EMERGÊNCIA
244

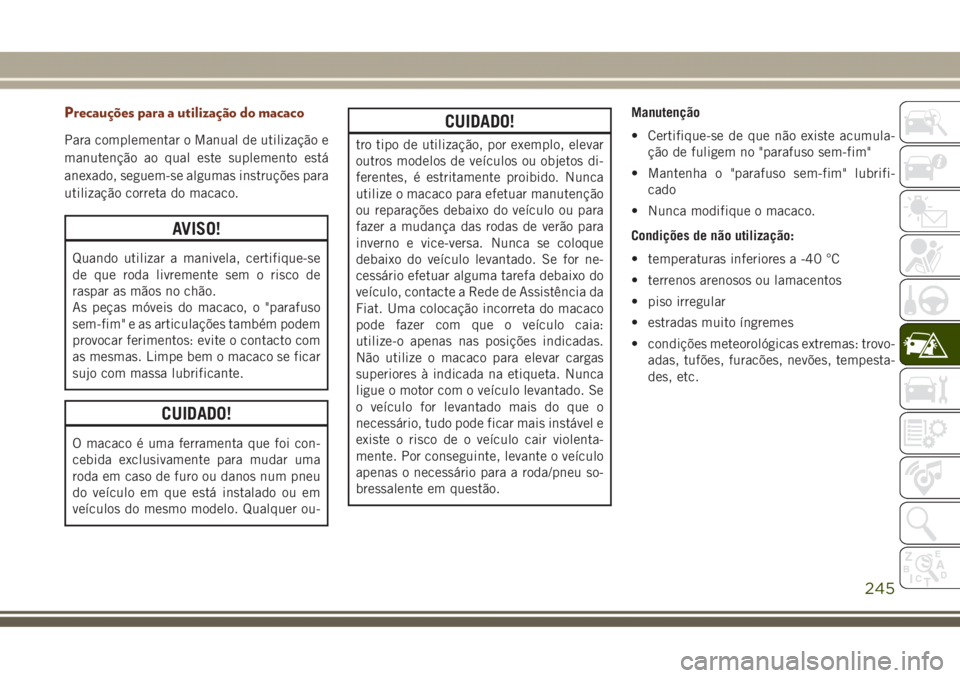

Precauções para a utilização do macaco
Para complementar o Manual de utilização e
manutenção ao qual este suplemento está
anexado, seguem-se algumas instruções para
utilização correta do macaco.
AVISO!
Quando utilizar a manivela, certifique-se
de que roda livremente sem o risco de
raspar as mãos no chão.
As peças móveis do macaco, o "parafuso
sem-fim" e as articulações também podem
provocar ferimentos: evite o contacto com
as mesmas. Limpe bem o macaco se ficar
sujo com massa lubrificante.
CUIDADO!
O macaco é uma ferramenta que foi con-
cebida exclusivamente para mudar uma
roda em caso de furo ou danos num pneu
do veículo em que está instalado ou em
veículos do mesmo modelo. Qualquer ou-
CUIDADO!
tro tipo de utilização, por exemplo, elevar
outros modelos de veículos ou objetos di-
ferentes, é estritamente proibido. Nunca
utilize o macaco para efetuar manutenção
ou reparações debaixo do veículo ou para
fazer a mudança das rodas de verão para
inverno e vice-versa. Nunca se coloque
debaixo do veículo levantado. Se for ne-
cessário efetuar alguma tarefa debaixo do
veículo, contacte a Rede de Assistência da
Fiat. Uma colocação incorreta do macaco
pode fazer com que o veículo caia:
utilize-o apenas nas posições indicadas.
Não utilize o macaco para elevar cargas
superiores à indicada na etiqueta. Nunca
ligue o motor com o veículo levantado. Se
o veículo for levantado mais do que o
necessário, tudo pode ficar mais instável e
existe o risco de o veículo cair violenta-
mente. Por conseguinte, levante o veículo
apenas o necessário para a roda/pneu so-
bressalente em questão.Manutenção
• Certifique-se de que não existe acumula-
ção de fuligem no "parafuso sem-fim"
• Mantenha o "parafuso sem-fim" lubrifi-
cado
• Nunca modifique o macaco.
Condições de não utilização:
• temperaturas inferiores a -40 °C
• terrenos arenosos ou lamacentos
• piso irregular
• estradas muito íngremes
• condições meteorológicas extremas: trovo-
adas, tufões, furacões, nevões, tempesta-
des, etc.
245

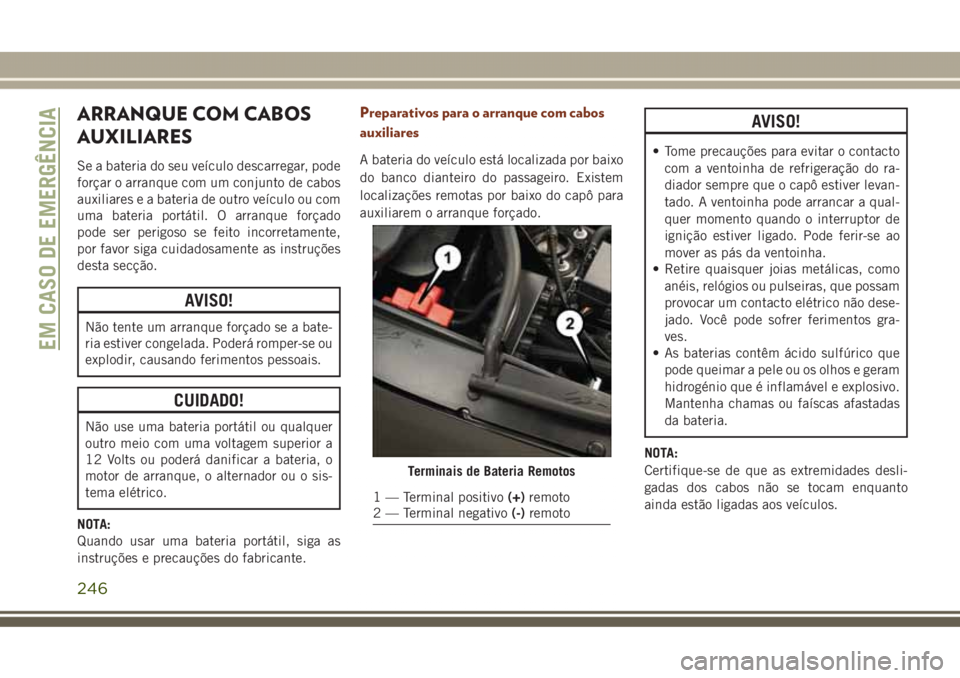

ARRANQUE COM CABOS
AUXILIARES
Se a bateria do seu veículo descarregar, pode
forçar o arranque com um conjunto de cabos
auxiliares e a bateria de outro veículo ou com
uma bateria portátil. O arranque forçado
pode ser perigoso se feito incorretamente,
por favor siga cuidadosamente as instruções
desta secção.
AVISO!
Não tente um arranque forçado se a bate-
ria estiver congelada. Poderá romper-se ou
explodir, causando ferimentos pessoais.
CUIDADO!
Não use uma bateria portátil ou qualquer
outro meio com uma voltagem superior a
12 Volts ou poderá danificar a bateria, o
motor de arranque, o alternador ou o sis-
tema elétrico.
NOTA:
Quando usar uma bateria portátil, siga as
instruções e precauções do fabricante.
Preparativos para o arranque com cabos
auxiliares
A bateria do veículo está localizada por baixo
do banco dianteiro do passageiro. Existem
localizações remotas por baixo do capô para
auxiliarem o arranque forçado.
AVISO!
• Tome precauções para evitar o contacto
com a ventoinha de refrigeração do ra-
diador sempre que o capô estiver levan-
tado. A ventoinha pode arrancar a qual-
quer momento quando o interruptor de
ignição estiver ligado. Pode ferir-se ao
mover as pás da ventoinha.
• Retire quaisquer joias metálicas, como
anéis, relógios ou pulseiras, que possam
provocar um contacto elétrico não dese-
jado. Você pode sofrer ferimentos gra-
ves.
• As baterias contêm ácido sulfúrico que
pode queimar a pele ou os olhos e geram
hidrogénio que é inflamável e explosivo.
Mantenha chamas ou faíscas afastadas
da bateria.
NOTA:
Certifique-se de que as extremidades desli-
gadas dos cabos não se tocam enquanto
ainda estão ligadas aos veículos.
Terminais de Bateria Remotos
1 — Terminal positivo(+)remoto
2 — Terminal negativo(-)remoto
EM CASO DE EMERGÊNCIA
246

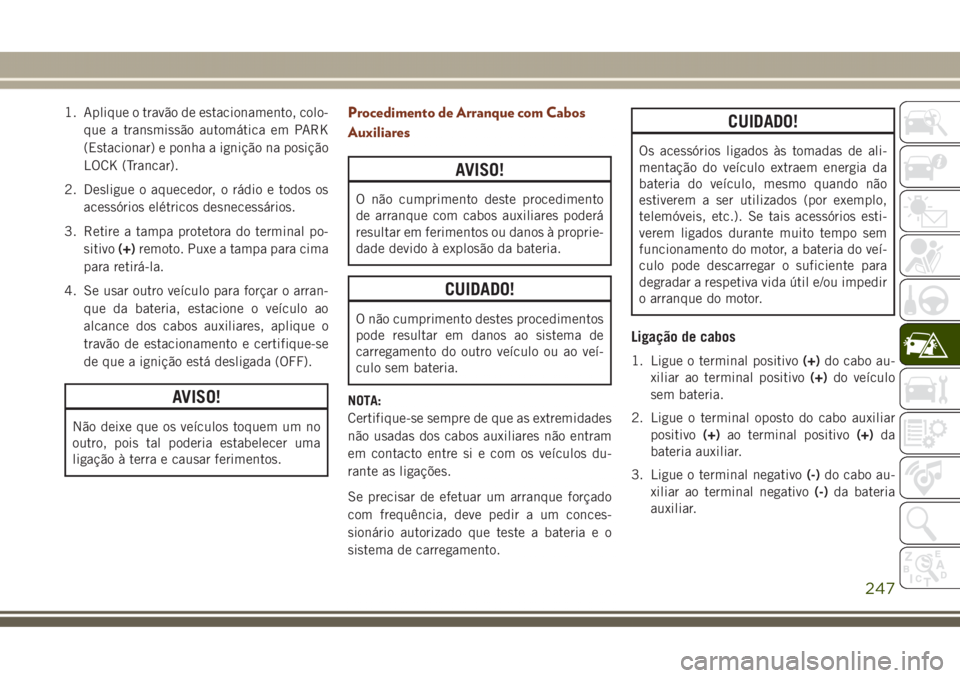

1. Aplique o travão de estacionamento, colo-
que a transmissão automática em PARK
(Estacionar) e ponha a ignição na posição
LOCK (Trancar).
2. Desligue o aquecedor, o rádio e todos os
acessórios elétricos desnecessários.
3. Retire a tampa protetora do terminal po-
sitivo(+)remoto. Puxe a tampa para cima
para retirá-la.
4. Se usar outro veículo para forçar o arran-
que da bateria, estacione o veículo ao
alcance dos cabos auxiliares, aplique o
travão de estacionamento e certifique-se
de que a ignição está desligada (OFF).
AVISO!
Não deixe que os veículos toquem um no
outro, pois tal poderia estabelecer uma
ligação à terra e causar ferimentos.
Procedimento de Arranque com Cabos
Auxiliares
AVISO!
O não cumprimento deste procedimento
de arranque com cabos auxiliares poderá
resultar em ferimentos ou danos à proprie-
dade devido à explosão da bateria.
CUIDADO!
O não cumprimento destes procedimentos
pode resultar em danos ao sistema de
carregamento do outro veículo ou ao veí-
culo sem bateria.
NOTA:
Certifique-se sempre de que as extremidades
não usadas dos cabos auxiliares não entram
em contacto entre si e com os veículos du-
rante as ligações.
Se precisar de efetuar um arranque forçado
com frequência, deve pedir a um conces-
sionário autorizado que teste a bateria e o
sistema de carregamento.
CUIDADO!
Os acessórios ligados às tomadas de ali-
mentação do veículo extraem energia da
bateria do veículo, mesmo quando não
estiverem a ser utilizados (por exemplo,
telemóveis, etc.). Se tais acessórios esti-
verem ligados durante muito tempo sem
funcionamento do motor, a bateria do veí-
culo pode descarregar o suficiente para
degradar a respetiva vida útil e/ou impedir
o arranque do motor.
Ligação de cabos
1. Ligue o terminal positivo(+)do cabo au-
xiliar ao terminal positivo(+)do veículo
sem bateria.
2. Ligue o terminal oposto do cabo auxiliar
positivo(+)ao terminal positivo(+)da
bateria auxiliar.
3. Ligue o terminal negativo(-)do cabo au-
xiliar ao terminal negativo(-)da bateria
auxiliar.
247

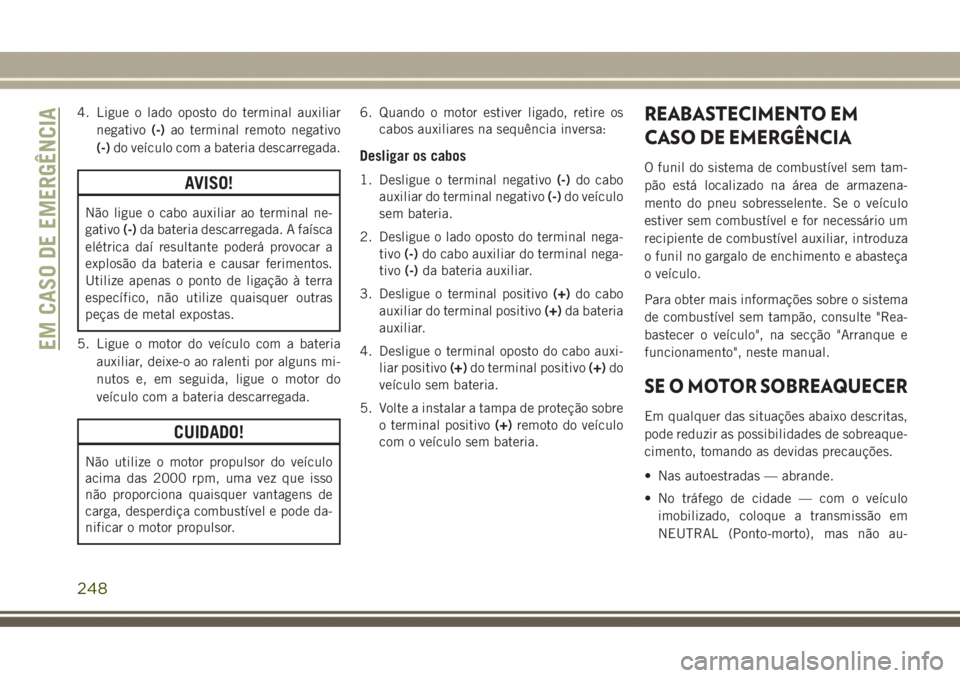

4. Ligue o lado oposto do terminal auxiliar
negativo(-)ao terminal remoto negativo
(-)do veículo com a bateria descarregada.
AVISO!
Não ligue o cabo auxiliar ao terminal ne-
gativo(-)da bateria descarregada. A faísca
elétrica daí resultante poderá provocar a
explosão da bateria e causar ferimentos.
Utilize apenas o ponto de ligação à terra
específico, não utilize quaisquer outras
peças de metal expostas.
5. Ligue o motor do veículo com a bateria
auxiliar, deixe-o ao ralenti por alguns mi-
nutos e, em seguida, ligue o motor do
veículo com a bateria descarregada.
CUIDADO!
Não utilize o motor propulsor do veículo
acima das 2000 rpm, uma vez que isso
não proporciona quaisquer vantagens de
carga, desperdiça combustível e pode da-
nificar o motor propulsor.6. Quando o motor estiver ligado, retire os
cabos auxiliares na sequência inversa:
Desligar os cabos
1. Desligue o terminal negativo(-)do cabo
auxiliar do terminal negativo(-)do veículo
sem bateria.
2. Desligue o lado oposto do terminal nega-
tivo(-)do cabo auxiliar do terminal nega-
tivo(-)da bateria auxiliar.
3. Desligue o terminal positivo(+)do cabo
auxiliar do terminal positivo(+)da bateria
auxiliar.
4. Desligue o terminal oposto do cabo auxi-
liar positivo(+)do terminal positivo(+)do
veículo sem bateria.
5. Volte a instalar a tampa de proteção sobre
o terminal positivo(+)remoto do veículo
com o veículo sem bateria.
REABASTECIMENTO EM
CASO DE EMERGÊNCIA
O funil do sistema de combustível sem tam-
pão está localizado na área de armazena-
mento do pneu sobresselente. Se o veículo
estiver sem combustível e for necessário um
recipiente de combustível auxiliar, introduza
o funil no gargalo de enchimento e abasteça
o veículo.
Para obter mais informações sobre o sistema
de combustível sem tampão, consulte "Rea-
bastecer o veículo", na secção "Arranque e
funcionamento", neste manual.
SE O MOTOR SOBREAQUECER
Em qualquer das situações abaixo descritas,
pode reduzir as possibilidades de sobreaque-
cimento, tomando as devidas precauções.
• Nas autoestradas — abrande.
• No tráfego de cidade — com o veículo
imobilizado, coloque a transmissão em
NEUTRAL (Ponto-morto), mas não au-
EM CASO DE EMERGÊNCIA
248
