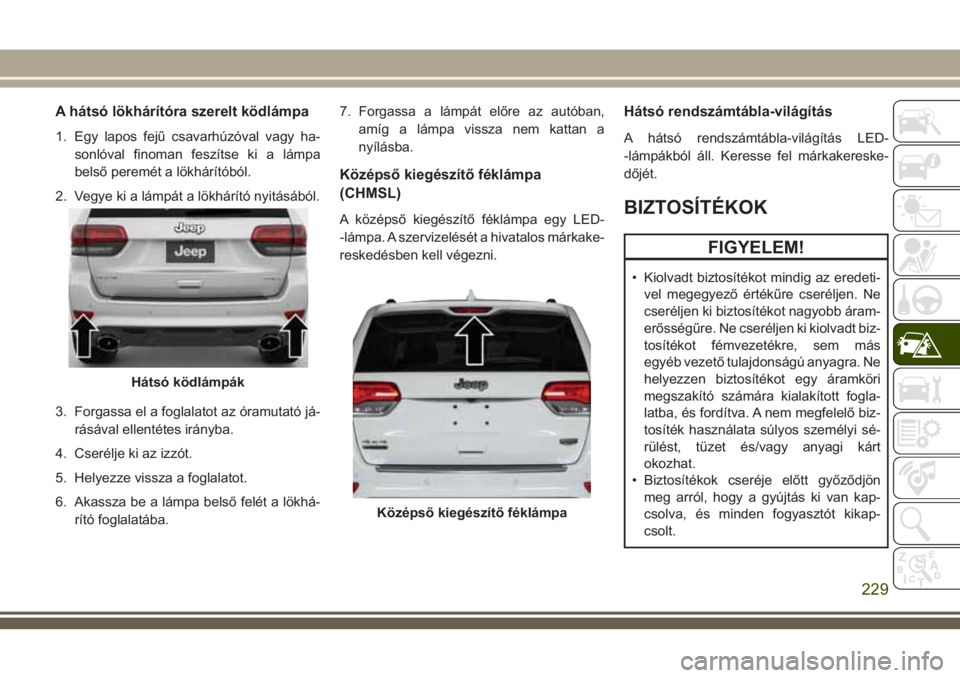

A hátsó lökhárítóra szerelt ködlámpa
1. Egy lapos fejű csavarhúzóval vagy ha-
sonlóval finoman feszítse ki a lámpa
belső peremét a lökhárítóból.
2. Vegye ki a lámpát a lökhárító nyitásából.
3. Forgassa el a foglalatot az óramutató já-
rásával ellentétes irányba.
4. Cserélje ki az izzót.
5. Helyezze vissza a foglalatot.
6. Akassza be a lámpa belső felét a lökhá-
rító foglalatába.7. Forgassa a lámpát előre az autóban,
amíg a lámpa vissza nem kattan a
nyílásba.
Középső kiegészítő féklámpa
(CHMSL)
A középső kiegészítő féklámpa egy LED-
-lámpa. A szervizelését a hivatalos márkake-
reskedésben kell végezni.
Hátsó rendszámtábla-világítás
A hátsó rendszámtábla-világítás LED-
-lámpákból áll. Keresse fel márkakereske-
dőjét.
BIZTOSÍTÉKOK
FIGYELEM!
• Kiolvadt biztosítékot mindig az eredeti-
vel megegyező értékűre cseréljen. Ne
cseréljen ki biztosítékot nagyobb áram-
erősségűre. Ne cseréljen ki kiolvadt biz-
tosítékot fémvezetékre, sem más
egyéb vezető tulajdonságú anyagra. Ne
helyezzen biztosítékot egy áramköri
megszakító számára kialakított fogla-
latba, és fordítva. A nem megfelelő biz-
tosíték használata súlyos személyi sé-
rülést, tüzet és/vagy anyagi kárt
okozhat.
• Biztosítékok cseréje előtt győződjön
meg arról, hogy a gyújtás ki van kap-
csolva, és minden fogyasztót kikap-
csolt.
Hátsó ködlámpák
Középső kiegészítő féklámpa
229

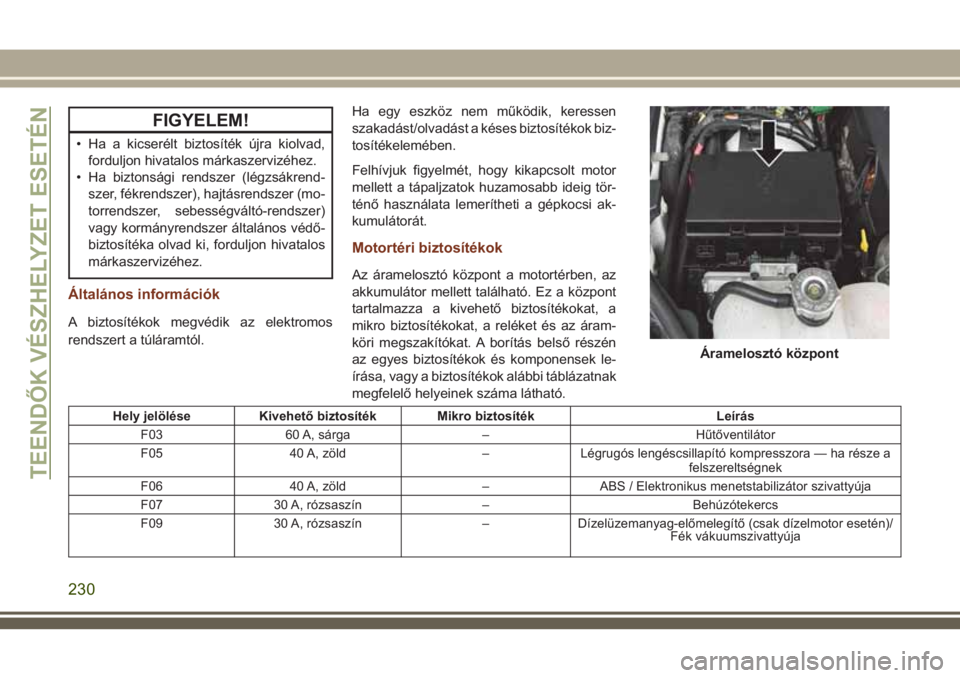

FIGYELEM!
• Ha a kicserélt biztosíték újra kiolvad,
forduljon hivatalos márkaszervizéhez.
• Ha biztonsági rendszer (légzsákrend-
szer, fékrendszer), hajtásrendszer (mo-
torrendszer, sebességváltó-rendszer)
vagy kormányrendszer általános védő-
biztosítéka olvad ki, forduljon hivatalos
márkaszervizéhez.
Általános információk
A biztosítékok megvédik az elektromos
rendszert a túláramtól.Ha egy eszköz nem működik, keressen
szakadást/olvadást a késes biztosítékok biz-
tosítékelemében.
Felhívjuk figyelmét, hogy kikapcsolt motor
mellett a tápaljzatok huzamosabb ideig tör-
ténő használata lemerítheti a gépkocsi ak-
kumulátorát.
Motortéri biztosítékok
Az áramelosztó központ a motortérben, az
akkumulátor mellett található. Ez a központ
tartalmazza a kivehető biztosítékokat, a
mikro biztosítékokat, a reléket és az áram-
köri megszakítókat. A borítás belső részén
az egyes biztosítékok és komponensek le-
írása, vagy a biztosítékok alábbi táblázatnak
megfelelő helyeinek száma látható.
Hely jelölése Kivehető biztosíték Mikro biztosíték Leírás
F03 60 A, sárga – Hűtőventilátor
F05 40 A, zöld – Légrugós lengéscsillapító kompresszora — ha része a
felszereltségnek
F06 40 A, zöld – ABS / Elektronikus menetstabilizátor szivattyúja
F07 30 A, rózsaszín – Behúzótekercs
F09 30 A, rózsaszín – Dízelüzemanyag-előmelegítő (csak dízelmotor esetén)/
Fék vákuumszivattyúja
Áramelosztó központ
TEENDŐK VÉSZHELYZET ESETÉN
230

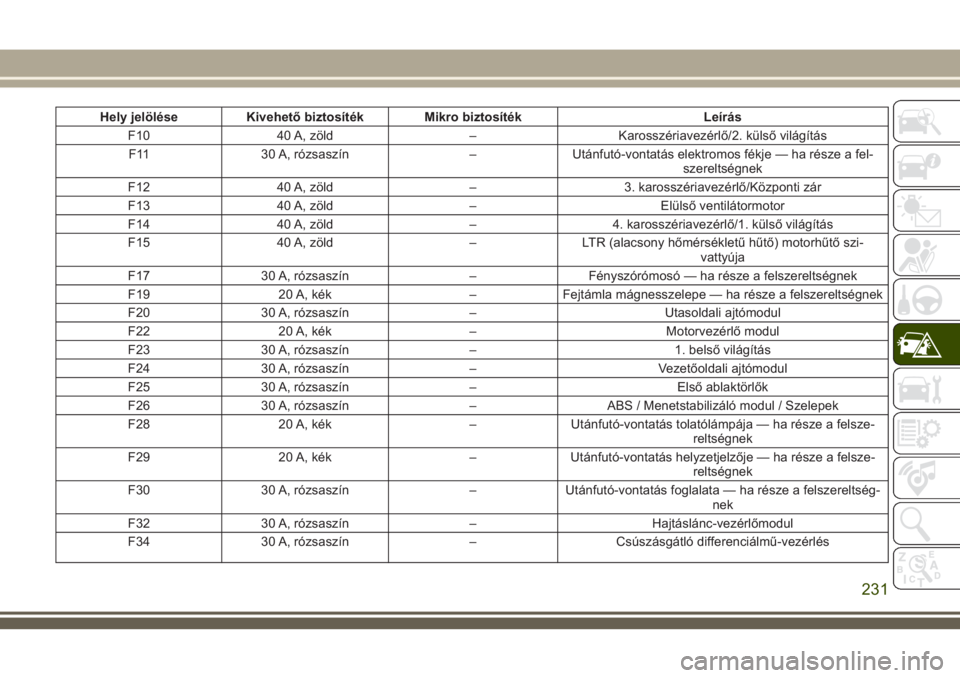

Hely jelölése Kivehető biztosíték Mikro biztosíték Leírás
F10 40 A, zöld – Karosszériavezérlő/2. külső világítás
F11 30 A, rózsaszín – Utánfutó-vontatás elektromos fékje — ha része a fel-
szereltségnek
F12 40 A, zöld – 3. karosszériavezérlő/Központi zár
F13 40 A, zöld – Elülső ventilátormotor
F14 40 A, zöld – 4. karosszériavezérlő/1. külső világítás
F15 40 A, zöld – LTR (alacsony hőmérsékletű hűtő) motorhűtő szi-
vattyúja
F17 30 A, rózsaszín – Fényszórómosó — ha része a felszereltségnek
F19 20 A, kék – Fejtámla mágnesszelepe — ha része a felszereltségnek
F20 30 A, rózsaszín – Utasoldali ajtómodul
F22 20 A, kék – Motorvezérlő modul
F23 30 A, rózsaszín – 1. belső világítás
F24 30 A, rózsaszín – Vezetőoldali ajtómodul
F25 30 A, rózsaszín – Első ablaktörlők
F26 30 A, rózsaszín – ABS / Menetstabilizáló modul / Szelepek
F28 20 A, kék – Utánfutó-vontatás tolatólámpája — ha része a felsze-
reltségnek
F29 20 A, kék – Utánfutó-vontatás helyzetjelzője — ha része a felsze-
reltségnek
F30 30 A, rózsaszín – Utánfutó-vontatás foglalata — ha része a felszereltség-
nek
F32 30 A, rózsaszín – Hajtáslánc-vezérlőmodul
F34 30 A, rózsaszín – Csúszásgátló differenciálmű-vezérlés
231

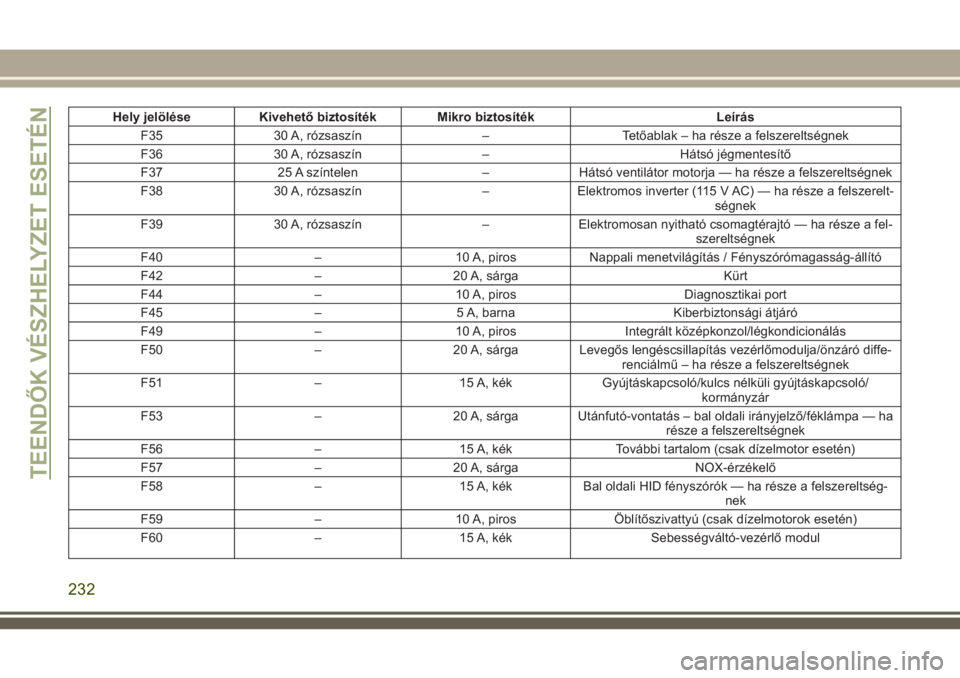

Hely jelölése Kivehető biztosíték Mikro biztosíték Leírás
F35 30 A, rózsaszín – Tetőablak – ha része a felszereltségnek
F36 30 A, rózsaszín – Hátsó jégmentesítő
F37 25 A színtelen – Hátsó ventilátor motorja — ha része a felszereltségnek
F38 30 A, rózsaszín – Elektromos inverter (115 V AC) — ha része a felszerelt-
ségnek
F39 30 A, rózsaszín – Elektromosan nyitható csomagtérajtó — ha része a fel-
szereltségnek
F40 – 10 A, piros Nappali menetvilágítás / Fényszórómagasság-állító
F42 – 20 A, sárga Kürt
F44 – 10 A, piros Diagnosztikai port
F45 – 5 A, barna Kiberbiztonsági átjáró
F49 – 10 A, piros Integrált középkonzol/légkondicionálás
F50 – 20 A, sárga Levegős lengéscsillapítás vezérlőmodulja/önzáró diffe-
renciálmű – ha része a felszereltségnek
F51 – 15 A, kék Gyújtáskapcsoló/kulcs nélküli gyújtáskapcsoló/
kormányzár
F53 – 20 A, sárga Utánfutó-vontatás – bal oldali irányjelző/féklámpa — ha
része a felszereltségnek
F56 – 15 A, kék További tartalom (csak dízelmotor esetén)
F57 – 20 A, sárga NOX-érzékelő
F58 – 15 A, kék Bal oldali HID fényszórók — ha része a felszereltség-
nek
F59 – 10 A, piros Öblítőszivattyú (csak dízelmotorok esetén)
F60 – 15 A, kék Sebességváltó-vezérlő modul
TEENDŐK VÉSZHELYZET ESETÉN
232

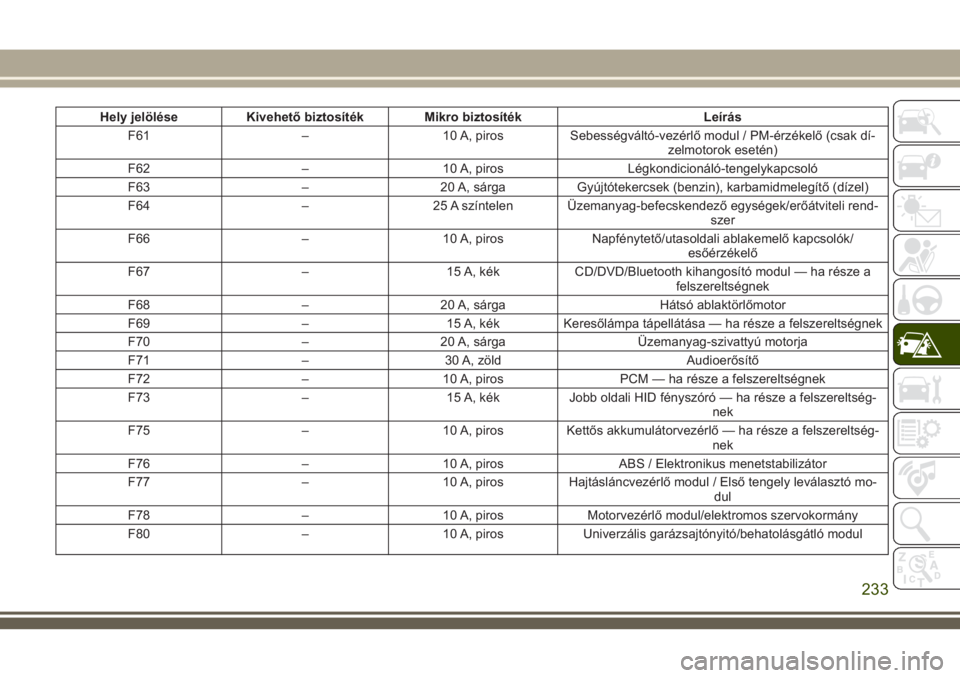

Hely jelölése Kivehető biztosíték Mikro biztosíték Leírás
F61 – 10 A, piros Sebességváltó-vezérlő modul / PM-érzékelő (csak dí-
zelmotorok esetén)
F62 – 10 A, piros Légkondicionáló-tengelykapcsoló
F63 – 20 A, sárga Gyújtótekercsek (benzin), karbamidmelegítő (dízel)
F64 – 25 A színtelen Üzemanyag-befecskendező egységek/erőátviteli rend-
szer
F66 – 10 A, piros Napfénytető/utasoldali ablakemelő kapcsolók/
esőérzékelő
F67 – 15 A, kék CD/DVD/Bluetooth kihangosító modul — ha része a
felszereltségnek
F68 – 20 A, sárga Hátsó ablaktörlőmotor
F69 – 15 A, kék Keresőlámpa tápellátása — ha része a felszereltségnek
F70 – 20 A, sárga Üzemanyag-szivattyú motorja
F71 – 30 A, zöld Audioerősítő
F72 – 10 A, piros PCM — ha része a felszereltségnek
F73 – 15 A, kék Jobb oldali HID fényszóró — ha része a felszereltség-
nek
F75 – 10 A, piros Kettős akkumulátorvezérlő — ha része a felszereltség-
nek
F76 – 10 A, piros ABS / Elektronikus menetstabilizátor
F77 – 10 A, piros Hajtásláncvezérlő modul / Első tengely leválasztó mo-
dul
F78 – 10 A, piros Motorvezérlő modul/elektromos szervokormány
F80 – 10 A, piros Univerzális garázsajtónyitó/behatolásgátló modul
233

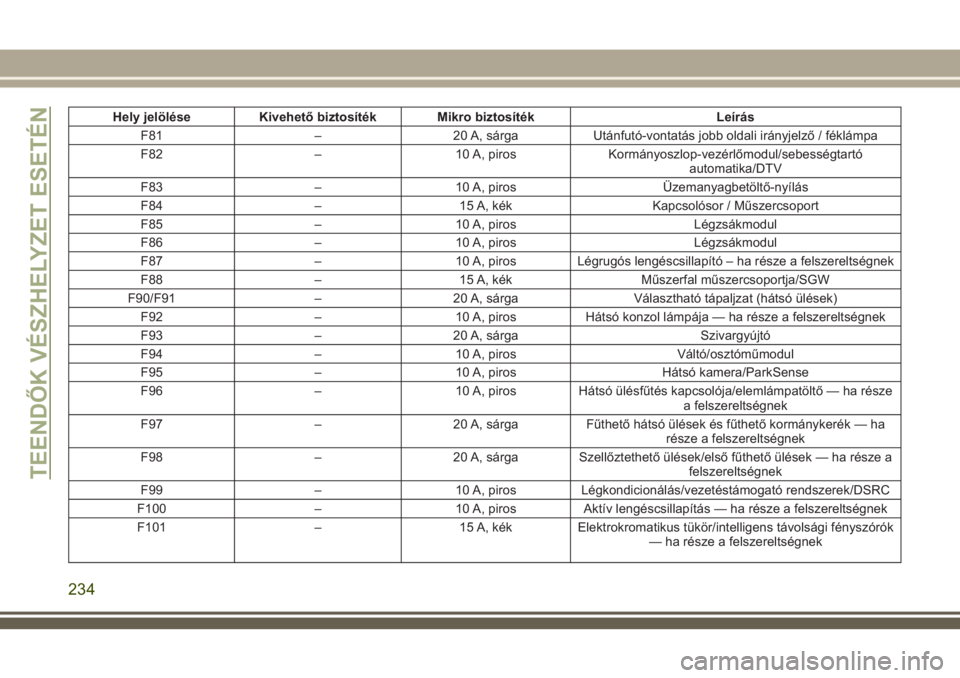

Hely jelölése Kivehető biztosíték Mikro biztosíték Leírás
F81 – 20 A, sárga Utánfutó-vontatás jobb oldali irányjelző / féklámpa
F82 – 10 A, piros Kormányoszlop-vezérlőmodul/sebességtartó
automatika/DTV
F83 – 10 A, piros Üzemanyagbetöltő-nyílás
F84 – 15 A, kék Kapcsolósor / Műszercsoport
F85 – 10 A, piros Légzsákmodul
F86 – 10 A, piros Légzsákmodul
F87 – 10 A, piros Légrugós lengéscsillapító – ha része a felszereltségnek
F88 – 15 A, kék Műszerfal műszercsoportja/SGW
F90/F91 – 20 A, sárga Választható tápaljzat (hátsó ülések)
F92 – 10 A, piros Hátsó konzol lámpája — ha része a felszereltségnek
F93 – 20 A, sárga Szivargyújtó
F94 – 10 A, piros Váltó/osztóműmodul
F95 – 10 A, piros Hátsó kamera/ParkSense
F96 – 10 A, piros Hátsó ülésfűtés kapcsolója/elemlámpatöltő — ha része
a felszereltségnek
F97 – 20 A, sárga Fűthető hátsó ülések és fűthető kormánykerék — ha
része a felszereltségnek
F98 – 20 A, sárga Szellőztethető ülések/első fűthető ülések — ha része a
felszereltségnek
F99 – 10 A, piros Légkondicionálás/vezetéstámogató rendszerek/DSRC
F100 – 10 A, piros Aktív lengéscsillapítás — ha része a felszereltségnek
F101 – 15 A, kék Elektrokromatikus tükör/intelligens távolsági fényszórók
— ha része a felszereltségnek
TEENDŐK VÉSZHELYZET ESETÉN
234

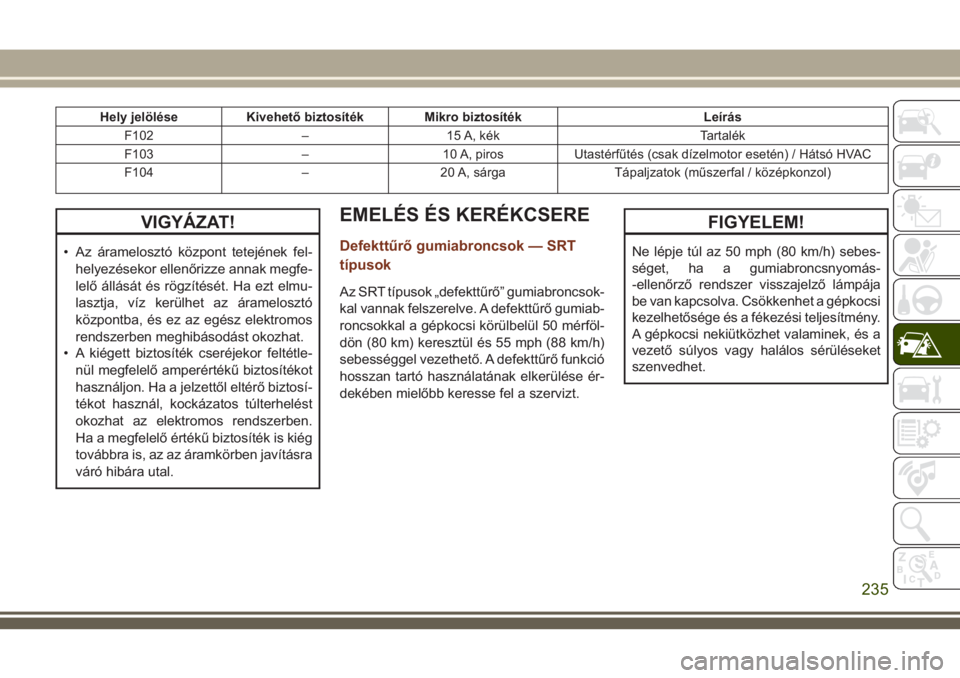

Hely jelölése Kivehető biztosíték Mikro biztosíték Leírás
F102 – 15 A, kék Tartalék
F103 – 10 A, piros Utastérfűtés (csak dízelmotor esetén) / Hátsó HVAC
F104 – 20 A, sárga Tápaljzatok (műszerfal / középkonzol)
VIGYÁZAT!
• Az áramelosztó központ tetejének fel-
helyezésekor ellenőrizze annak megfe-
lelő állását és rögzítését. Ha ezt elmu-
lasztja, víz kerülhet az áramelosztó
központba, és ez az egész elektromos
rendszerben meghibásodást okozhat.
• A kiégett biztosíték cseréjekor feltétle-
nül megfelelő amperértékű biztosítékot
használjon. Ha a jelzettől eltérő biztosí-
tékot használ, kockázatos túlterhelést
okozhat az elektromos rendszerben.
Ha a megfelelő értékű biztosíték is kiég
továbbra is, az az áramkörben javításra
váró hibára utal.
EMELÉS ÉS KERÉKCSERE
Defekttűrő gumiabroncsok — SRT
típusok
Az SRT típusok „defekttűrő” gumiabroncsok-
kal vannak felszerelve. A defekttűrő gumiab-
roncsokkal a gépkocsi körülbelül 50 mérföl-
dön (80 km) keresztül és 55 mph (88 km/h)
sebességgel vezethető. A defekttűrő funkció
hosszan tartó használatának elkerülése ér-
dekében mielőbb keresse fel a szervizt.
FIGYELEM!
Ne lépje túl az 50 mph (80 km/h) sebes-
séget, ha a gumiabroncsnyomás-
-ellenőrző rendszer visszajelző lámpája
be van kapcsolva. Csökkenhet a gépkocsi
kezelhetősége és a fékezési teljesítmény.
A gépkocsi nekiütközhet valaminek, és a
vezető súlyos vagy halálos sérüléseket
szenvedhet.
235

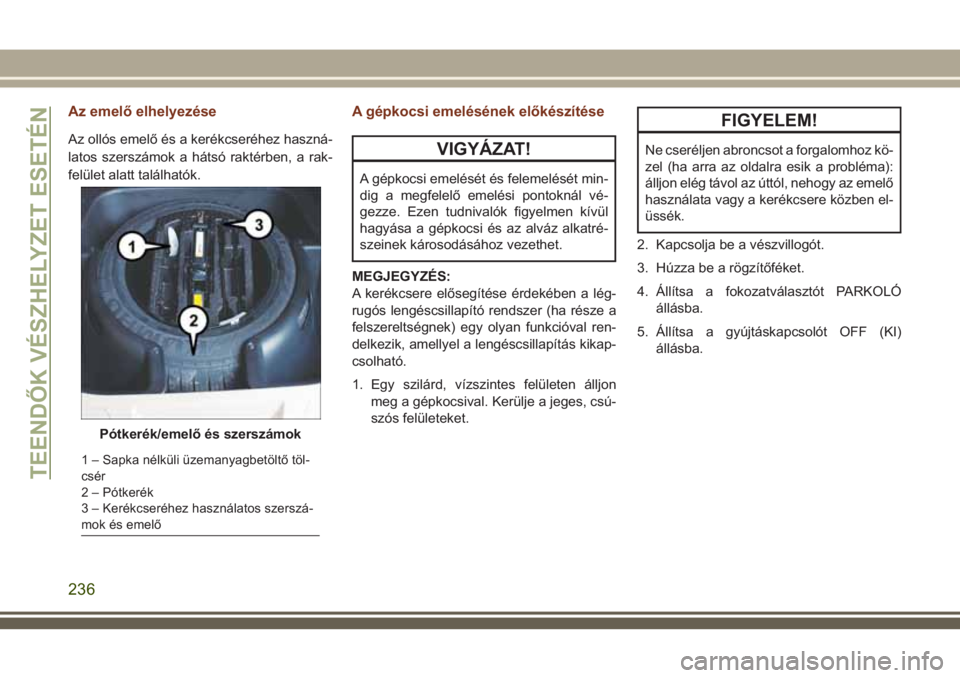

Az emelő elhelyezése
Az ollós emelő és a kerékcseréhez haszná-
latos szerszámok a hátsó raktérben, a rak-
felület alatt találhatók.
A gépkocsi emelésének előkészítése
VIGYÁZAT!
A gépkocsi emelését és felemelését min-
dig a megfelelő emelési pontoknál vé-
gezze. Ezen tudnivalók figyelmen kívül
hagyása a gépkocsi és az alváz alkatré-
szeinek károsodásához vezethet.
MEGJEGYZÉS:
A kerékcsere elősegítése érdekében a lég-
rugós lengéscsillapító rendszer (ha része a
felszereltségnek) egy olyan funkcióval ren-
delkezik, amellyel a lengéscsillapítás kikap-
csolható.
1. Egy szilárd, vízszintes felületen álljon
meg a gépkocsival. Kerülje a jeges, csú-
szós felületeket.
FIGYELEM!
Ne cseréljen abroncsot a forgalomhoz kö-
zel (ha arra az oldalra esik a probléma):
álljon elég távol az úttól, nehogy az emelő
használata vagy a kerékcsere közben el-
üssék.
2. Kapcsolja be a vészvillogót.
3. Húzza be a rögzítőféket.
4. Állítsa a fokozatválasztót PARKOLÓ
állásba.
5. Állítsa a gyújtáskapcsolót OFF (KI)
állásba.
Pótkerék/emelő és szerszámok
1 – Sapka nélküli üzemanyagbetöltő töl-
csér
2 – Pótkerék
3 – Kerékcseréhez használatos szerszá-
mok és emelőTEENDŐK VÉSZHELYZET ESETÉN
236

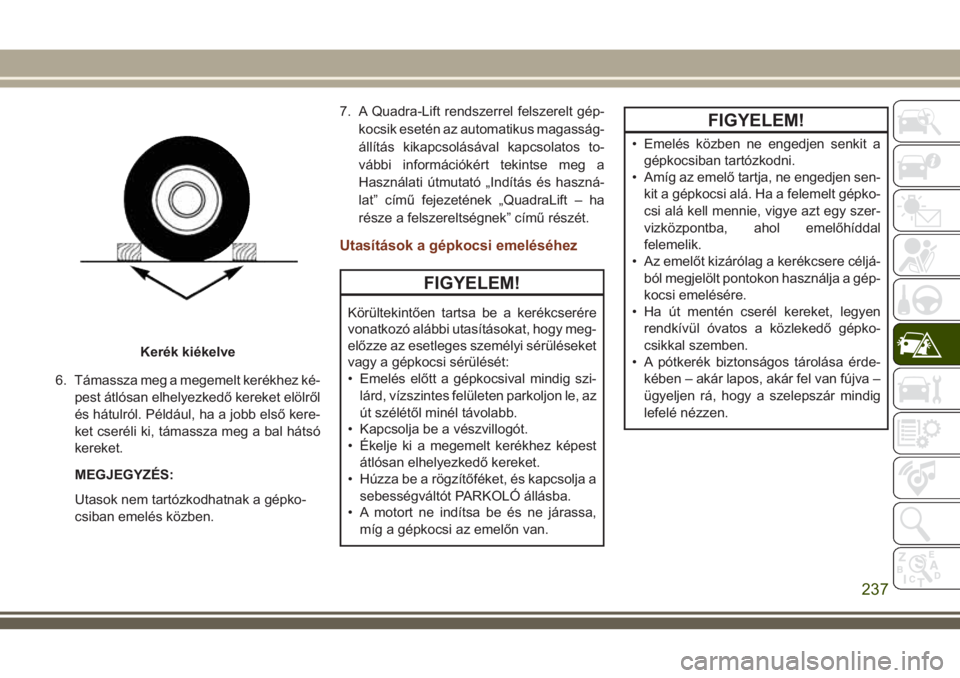

6. Támassza meg a megemelt kerékhez ké-
pest átlósan elhelyezkedő kereket elölről
és hátulról. Például, ha a jobb első kere-
ket cseréli ki, támassza meg a bal hátsó
kereket.
MEGJEGYZÉS:
Utasok nem tartózkodhatnak a gépko-
csiban emelés közben.7. A Quadra-Lift rendszerrel felszerelt gép-
kocsik esetén az automatikus magasság-
állítás kikapcsolásával kapcsolatos to-
vábbi információkért tekintse meg a
Használati útmutató „Indítás és haszná-
lat” című fejezetének „QuadraLift – ha
része a felszereltségnek” című részét.
Utasítások a gépkocsi emeléséhez
FIGYELEM!
Körültekintően tartsa be a kerékcserére
vonatkozó alábbi utasításokat, hogy meg-
előzze az esetleges személyi sérüléseket
vagy a gépkocsi sérülését:
• Emelés előtt a gépkocsival mindig szi-
lárd, vízszintes felületen parkoljon le, az
út szélétől minél távolabb.
• Kapcsolja be a vészvillogót.
• Ékelje ki a megemelt kerékhez képest
átlósan elhelyezkedő kereket.
• Húzza be a rögzítőféket, és kapcsolja a
sebességváltót PARKOLÓ állásba.
• A motort ne indítsa be és ne járassa,
míg a gépkocsi az emelőn van.
FIGYELEM!
• Emelés közben ne engedjen senkit a
gépkocsiban tartózkodni.
• Amíg az emelő tartja, ne engedjen sen-
kit a gépkocsi alá. Ha a felemelt gépko-
csi alá kell mennie, vigye azt egy szer-
vizközpontba, ahol emelőhíddal
felemelik.
• Az emelőt kizárólag a kerékcsere céljá-
ból megjelölt pontokon használja a gép-
kocsi emelésére.
• Ha út mentén cserél kereket, legyen
rendkívül óvatos a közlekedő gépko-
csikkal szemben.
• A pótkerék biztonságos tárolása érde-
kében – akár lapos, akár fel van fújva –
ügyeljen rá, hogy a szelepszár mindig
lefelé nézzen.
Kerék kiékelve
237

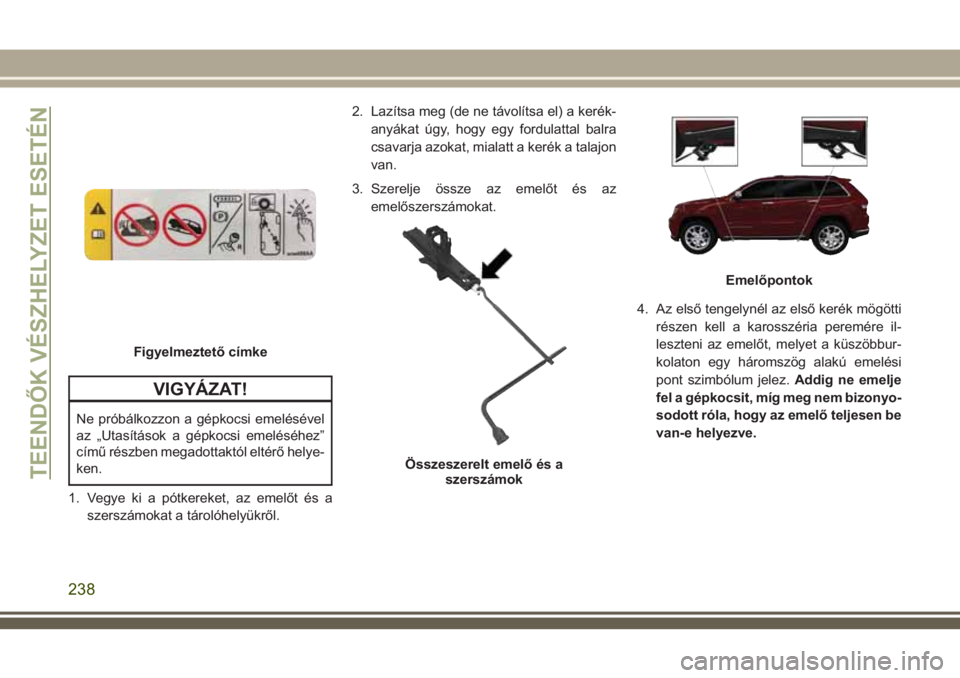

VIGYÁZAT!
Ne próbálkozzon a gépkocsi emelésével
az „Utasítások a gépkocsi emeléséhez”
című részben megadottaktól eltérő helye-
ken.
1. Vegye ki a pótkereket, az emelőt és a
szerszámokat a tárolóhelyükről.2. Lazítsa meg (de ne távolítsa el) a kerék-
anyákat úgy, hogy egy fordulattal balra
csavarja azokat, mialatt a kerék a talajon
van.
3. Szerelje össze az emelőt és az
emelőszerszámokat.
4. Az első tengelynél az első kerék mögötti
részen kell a karosszéria peremére il-
leszteni az emelőt, melyet a küszöbbur-
kolaton egy háromszög alakú emelési
pont szimbólum jelez.Addig ne emelje
fel a gépkocsit, míg meg nem bizonyo-
sodott róla, hogy az emelő teljesen be
van-e helyezve.
Figyelmeztető címke
Összeszerelt emelő és a
szerszámok
Emelőpontok
TEENDŐK VÉSZHELYZET ESETÉN
238
