OPREZ!
•Nemojte da zaprljate staklo sijalice
prstima ili spuštanjem sijalice na masnu
površinu. Sijalica će imati kraći vek
trajanja.
• Za zamenu uvek koristite sijalicu
odgovarajuće veličine i vrste. Pogrešna
veličina ili vrsta sijalice može
prouzrokovati pregrevanje i oštećenje
svetla, fasunga ili kablova.
4. Okrenite sijalicu za kratka ili duga svetla
za 1/4 kruga u smeru suprotnom od
kretanja kazaljke na satu i uklonite je iz
kućišta.
5. Odvojte električni priključak i zamenite
sijalicu.
Prednji pokazivač pravca
SRT vozila su opremljena prednjim
pokazivačima pravca koji su svetleće diode.
Za usluge servisa se obratite ovlašćenom
prodavcu.
NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu.
1. Otvorite haubu.
2. Pristupite zadnjem delu prednjeg svetla.
NAPOMENA:
• Morate ukloniti kućište filtera za
vazduh.
• Možda ćete morati da uklonite
pričvršćivač i zarotirate rezervoar
tečnosti za pranje vetrobranskog stakla
da ne bi smetao.
• Rezervoar rashladnog sredstva motora
(ako je u opremi) ćete morati da
pomerite tako što ćete ukloniti
pričvršćivač i pomeriti jedinicu u stranu.3. Okrenite sijalicu pokazivača pravca za
1/4 kruga u smeru suprotnom od kretanja
kazaljke na satu i uklonite je iz kućišta.
4. Odvojte električni priključak i zamenite
sijalicu.
OPREZ!
Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
ćete skratiti njen vek trajanja. Ako sijalica
dođe u kontakt sa nekom masnom
površinom, očistite je alkoholom.
Prednje maglenke
Radi servisiranja se obratite ovlašćenom
prodavcu.
239
Page 242 of 428

Zadnja poziciona svetla, stop svetla i
pokazivači pravca
1. Podignite zadnja vrata.
2. Uklonite dve iglice iz kućišta zadnjeg
pozicionog svetla.
3. Uhvatite zadnje svetlo i povucite ga
unazad da biste ga odvojili od table
otvora.4. Zavrnite umetak ulevo i odvojte ga od
lampe.5. Povucite sijalicu da biste je odvojili od
umetka.
6. Zamenite sijalicu, vratite umetak i ponovo
pričvrstite sklop utičnice.
Zadnje svetlo na zadnjim vratima
1. Podignite zadnja vrata.
Iglice pozicionog svetla
Zadnji deo pozicionog svetla
1 — Umetak sijalice zadnjeg stop svetla
2 – Priključak LED pozicionog svetla – Ne
uklanjajte
3 – Umetak sijalice zadnjeg pokazivača
pravca
Zadnja svetla na zadnjim vratima
U SLUČAJU OPASNOSTI
240
Page 243 of 428

2. Odvojte donju oblogu zadnjih vrata
pomoću odgovarajućeg alata.
3. Nastavite da skidate oblogu.
4. Odvojte oba svetla obloge.
5. Sada možete da vidite zadnja svetla.
Rotirajte grlo/grla suprotno kretanju
kazaljke na satu.
6. Uklonite/zamenite sijalicu/sijalice.
7. Ponovo postavite grlo/grla.
8. Obavite proces u obrnutom redosledu
kako biste ponovo postavili oblogu.Svetla za maglu na zadnjoj maski
NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu.
1. Nežno odvojite unutrašnju ivicu svetla od
maske pomoću štapića ili odvijača sa
ravnim vrhom.
2. Uklonite svetlo iz otvora maske.
3. Zavrnite grlo ulevo.
4. Zamenite sijalicu.
5. Ponovo postavite grlo.
6. Zakačite unutrašnju stranu svetla u džep
maske.
Donja obloga zadnjih vrata
Zadnji deo svetla na zadnjim vratima
1 – Pomoćni provodnik zadnjih svetala
LED – ne uklanjati
2 – Rezervno grlo sijalice
Zadnje maglenke
241

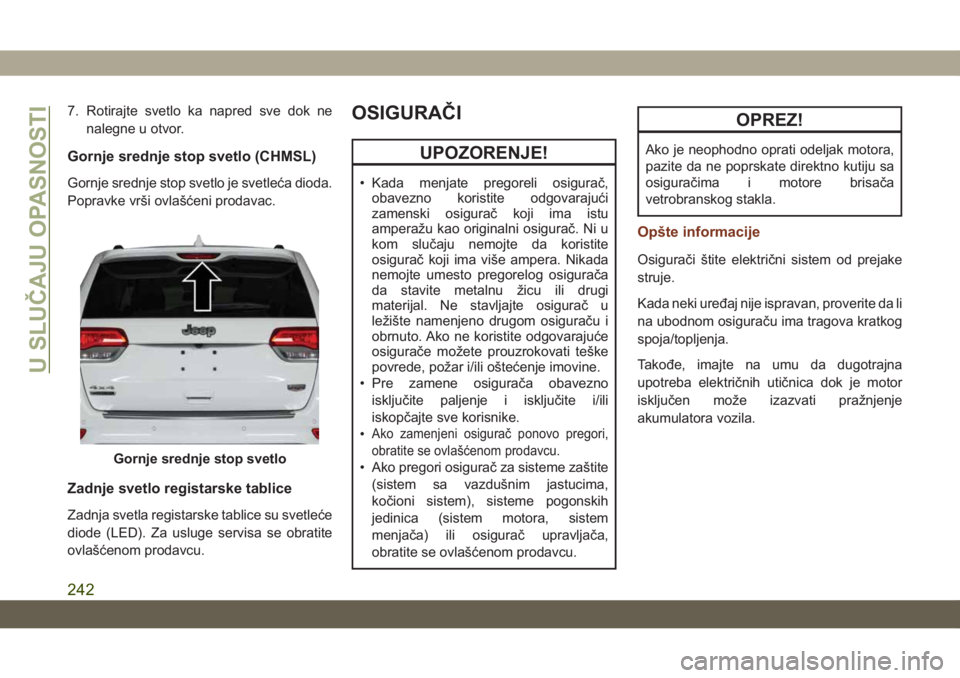

Page 244 of 428

7. Rotirajte svetlo ka napred sve dok ne
nalegne u otvor.
Gornje srednje stop svetlo (CHMSL)
Gornje srednje stop svetlo je svetleća dioda.
Popravke vrši ovlašćeni prodavac.
Zadnje svetlo registarske tablice
Zadnja svetla registarske tablice su svetleće
diode (LED). Za usluge servisa se obratite
ovlašćenom prodavcu.
OSIGURAČI
UPOZORENJE!
• Kada menjate pregoreli osigurač,
obavezno koristite odgovarajući
zamenski osigurač koji ima istu
amperažu kao originalni osigurač. Ni u
kom slučaju nemojte da koristite
osigurač koji ima više ampera. Nikada
nemojte umesto pregorelog osigurača
da stavite metalnu žicu ili drugi
materijal. Ne stavljajte osigurač u
ležište namenjeno drugom osiguraču i
obrnuto. Ako ne koristite odgovarajuće
osigurače možete prouzrokovati teške
povrede, požar i/ili oštećenje imovine.
• Pre zamene osigurača obavezno
isključite paljenje i isključite i/ili
iskopčajte sve korisnike.
•
Ako zamenjeni osigurač ponovo pregori,
obratite se ovlašćenom prodavcu.
• Ako pregori osigurač za sisteme zaštite
(sistem sa vazdušnim jastucima,
kočioni sistem), sisteme pogonskih
jedinica (sistem motora, sistem
menjača) ili osigurač upravljača,
obratite se ovlašćenom prodavcu.
OPREZ!
Ako je neophodno oprati odeljak motora,
pazite da ne poprskate direktno kutiju sa
osiguračima i motore brisača
vetrobranskog stakla.
Opšte informacije
Osigurači štite električni sistem od prejake
struje.
Kada neki uređaj nije ispravan, proverite da li
na ubodnom osiguraču ima tragova kratkog
spoja/topljenja.
Takođe, imajte na umu da dugotrajna
upotreba električnih utičnica dok je motor
isključen može izazvati pražnjenje
akumulatora vozila.
Gornje srednje stop svetlo
U SLUČAJU OPASNOSTI
242
Page 245 of 428

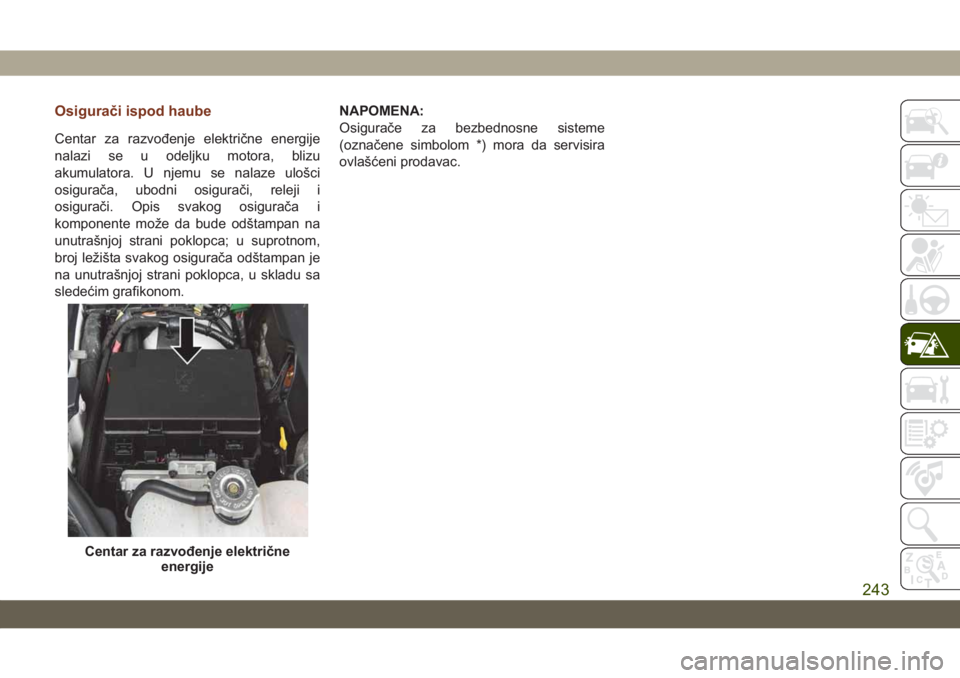

Osigurači ispod haube
Centar za razvođenje električne energije
nalazi se u odeljku motora, blizu
akumulatora. U njemu se nalaze ulošci
osigurača, ubodni osigurači, releji i
osigurači. Opis svakog osigurača i
komponente može da bude odštampan na
unutrašnjoj strani poklopca; u suprotnom,
broj ležišta svakog osigurača odštampan je
na unutrašnjoj strani poklopca, u skladu sa
sledećim grafikonom.NAPOMENA:
Osigurače za bezbednosne sisteme
(označene simbolom *) mora da servisira
ovlašćeni prodavac.
Centar za razvođenje električne
energije
243

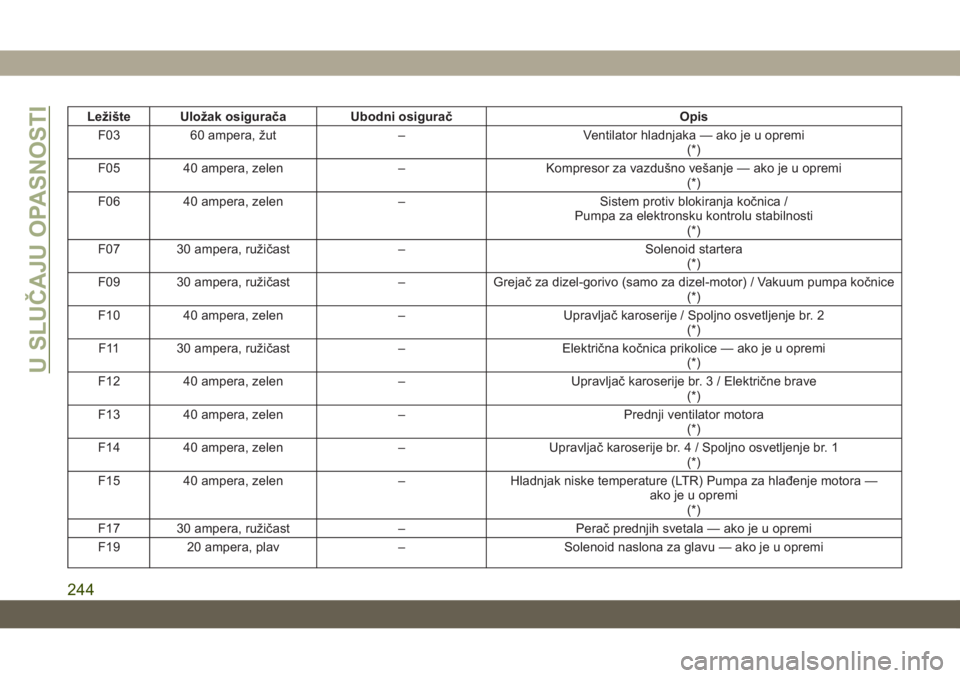

Page 246 of 428

Ležište UIožak osigurača Ubodni osigurač Opis
F03 60 ampera, žut – Ventilator hladnjaka — ako je u opremi
(*)
F05 40 ampera, zelen – Kompresor za vazdušno vešanje — ako je u opremi
(*)
F06 40 ampera, zelen – Sistem protiv blokiranja kočnica /
Pumpa za elektronsku kontrolu stabilnosti
(*)
F07 30 ampera, ružičast – Solenoid startera
(*)
F09 30 ampera, ružičast – Grejač za dizel-gorivo (samo za dizel-motor) / Vakuum pumpa kočnice
(*)
F10 40 ampera, zelen – Upravljač karoserije / Spoljno osvetljenje br. 2
(*)
F11 30 ampera, ružičast – Električna kočnica prikolice — ako je u opremi
(*)
F12 40 ampera, zelen – Upravljač karoserije br. 3 / Električne brave
(*)
F13 40 ampera, zelen – Prednji ventilator motora
(*)
F14 40 ampera, zelen – Upravljač karoserije br. 4 / Spoljno osvetljenje br. 1
(*)
F15 40 ampera, zelen – Hladnjak niske temperature (LTR) Pumpa za hlađenje motora —
ako je u opremi
(*)
F17 30 ampera, ružičast – Perač prednjih svetala — ako je u opremi
F19 20 ampera, plav – Solenoid naslona za glavu — ako je u opremi
U SLUČAJU OPASNOSTI
244

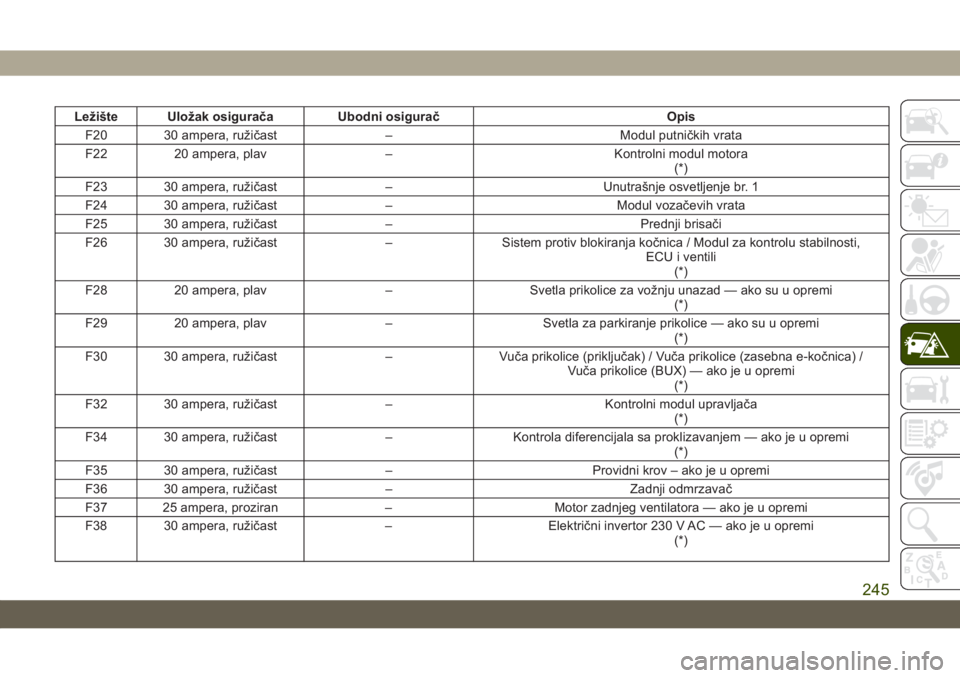

Page 247 of 428

Ležište UIožak osigurača Ubodni osigurač Opis
F20 30 ampera, ružičast – Modul putničkih vrata
F22 20 ampera, plav – Kontrolni modul motora
(*)
F23 30 ampera, ružičast – Unutrašnje osvetljenje br. 1
F24 30 ampera, ružičast – Modul vozačevih vrata
F25 30 ampera, ružičast – Prednji brisači
F26 30 ampera, ružičast – Sistem protiv blokiranja kočnica / Modul za kontrolu stabilnosti,
ECU i ventili
(*)
F28 20 ampera, plav – Svetla prikolice za vožnju unazad — ako su u opremi
(*)
F29 20 ampera, plav – Svetla za parkiranje prikolice — ako su u opremi
(*)
F30 30 ampera, ružičast – Vuča prikolice (priključak) / Vuča prikolice (zasebna e-kočnica) /
Vuča prikolice (BUX) — ako je u opremi
(*)
F32 30 ampera, ružičast – Kontrolni modul upravljača
(*)
F34 30 ampera, ružičast – Kontrola diferencijala sa proklizavanjem — ako je u opremi
(*)
F35 30 ampera, ružičast – Providni krov – ako je u opremi
F36 30 ampera, ružičast – Zadnji odmrzavač
F37 25 ampera, proziran – Motor zadnjeg ventilatora — ako je u opremi
F38 30 ampera, ružičast – Električni invertor 230 V AC — ako je u opremi
(*)
245

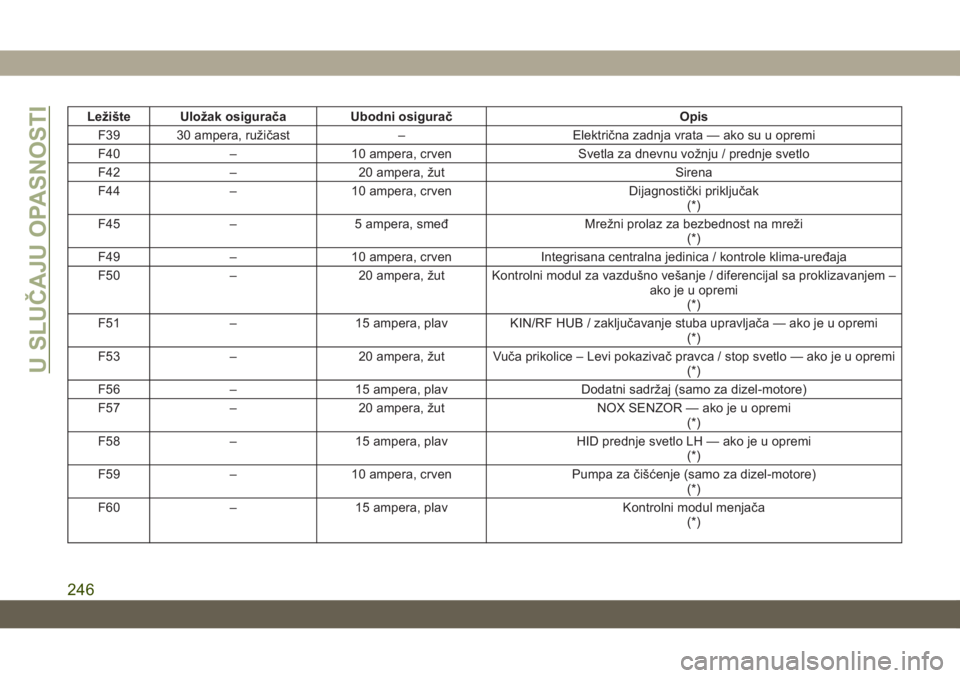

Page 248 of 428

Ležište UIožak osigurača Ubodni osigurač Opis
F39 30 ampera, ružičast – Električna zadnja vrata — ako su u opremi
F40 – 10 ampera, crven Svetla za dnevnu vožnju / prednje svetlo
F42 – 20 ampera, žut Sirena
F44 – 10 ampera, crven Dijagnostički priključak
(*)
F45 – 5 ampera, smeđ Mrežni prolaz za bezbednost na mreži
(*)
F49 – 10 ampera, crven Integrisana centralna jedinica / kontrole klima-uređaja
F50 – 20 ampera, žut Kontrolni modul za vazdušno vešanje / diferencijal sa proklizavanjem –
ako je u opremi
(*)
F51 – 15 ampera, plav KIN/RF HUB / zaključavanje stuba upravljača — ako je u opremi
(*)
F53 – 20 ampera, žut Vuča prikolice – Levi pokazivač pravca / stop svetlo — ako je u opremi
(*)
F56 – 15 ampera, plav Dodatni sadržaj (samo za dizel-motore)
F57 – 20 ampera, žut NOX SENZOR — ako je u opremi
(*)
F58 – 15 ampera, plav HID prednje svetlo LH — ako je u opremi
(*)
F59 – 10 ampera, crven Pumpa za čišćenje (samo za dizel-motore)
(*)
F60 – 15 ampera, plav Kontrolni modul menjača
(*)
U SLUČAJU OPASNOSTI
246
Page 249 of 428

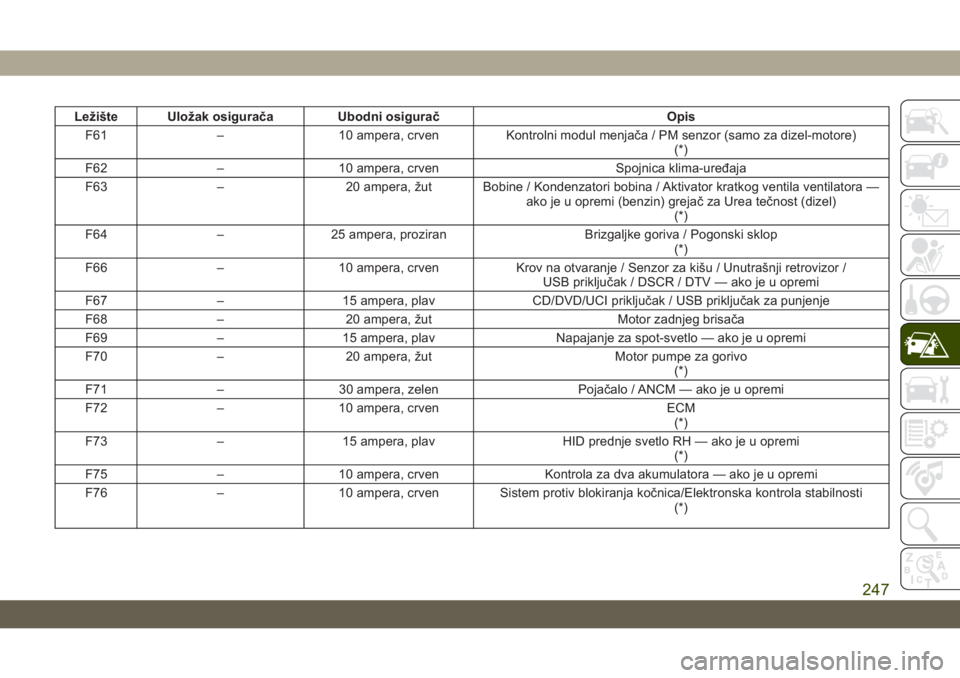

Ležište UIožak osigurača Ubodni osigurač Opis
F61 – 10 ampera, crven Kontrolni modul menjača / PM senzor (samo za dizel-motore)
(*)
F62 – 10 ampera, crven Spojnica klima-uređaja
F63 – 20 ampera, žut Bobine / Kondenzatori bobina / Aktivator kratkog ventila ventilatora —
ako je u opremi (benzin) grejač za Urea tečnost (dizel)
(*)
F64 – 25 ampera, proziran Brizgaljke goriva / Pogonski sklop
(*)
F66 – 10 ampera, crven Krov na otvaranje / Senzor za kišu / Unutrašnji retrovizor /
USB priključak / DSCR / DTV — ako je u opremi
F67 – 15 ampera, plav CD/DVD/UCI priključak / USB priključak za punjenje
F68 – 20 ampera, žut Motor zadnjeg brisača
F69 – 15 ampera, plav Napajanje za spot-svetlo — ako je u opremi
F70 – 20 ampera, žut Motor pumpe za gorivo
(*)
F71 – 30 ampera, zelen Pojačalo / ANCM — ako je u opremi
F72 – 10 ampera, crven ECM
(*)
F73 – 15 ampera, plav HID prednje svetlo RH — ako je u opremi
(*)
F75 – 10 ampera, crven Kontrola za dva akumulatora — ako je u opremi
F76 – 10 ampera, crven Sistem protiv blokiranja kočnica/Elektronska kontrola stabilnosti
(*)
247

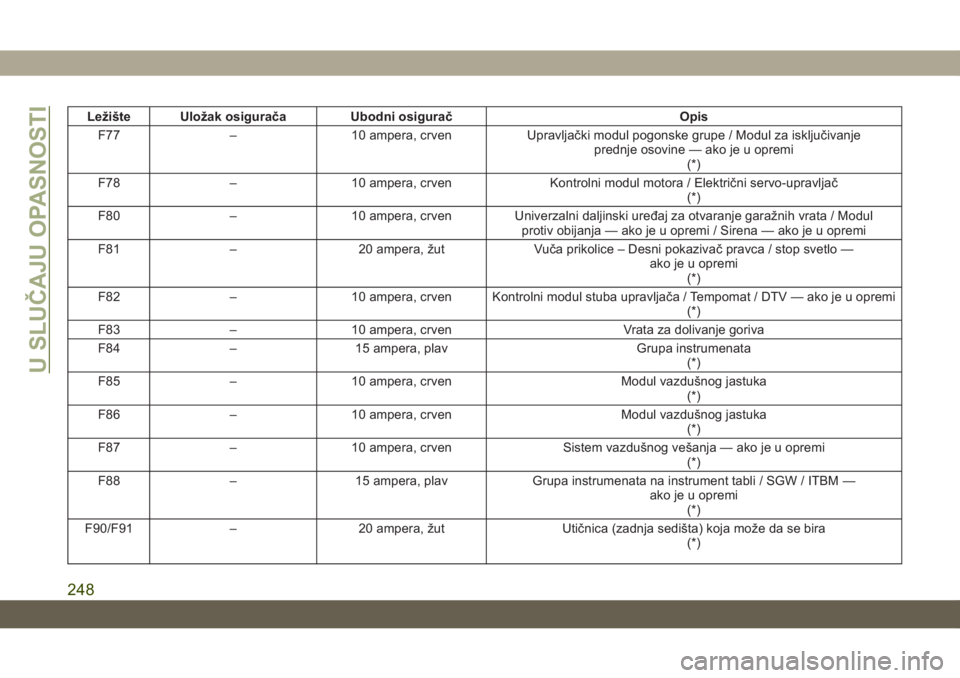

Page 250 of 428

Ležište UIožak osigurača Ubodni osigurač Opis
F77 – 10 ampera, crven Upravljački modul pogonske grupe / Modul za isključivanje
prednje osovine — ako je u opremi
(*)
F78 – 10 ampera, crven Kontrolni modul motora / Električni servo-upravljač
(*)
F80 – 10 ampera, crven Univerzalni daljinski uređaj za otvaranje garažnih vrata / Modul
protiv obijanja — ako je u opremi / Sirena — ako je u opremi
F81 – 20 ampera, žut Vuča prikolice – Desni pokazivač pravca / stop svetlo —
ako je u opremi
(*)
F82 – 10 ampera, crven Kontrolni modul stuba upravljača / Tempomat / DTV — ako je u opremi
(*)
F83 – 10 ampera, crven Vrata za dolivanje goriva
F84 – 15 ampera, plav Grupa instrumenata
(*)
F85 – 10 ampera, crven Modul vazdušnog jastuka
(*)
F86 – 10 ampera, crven Modul vazdušnog jastuka
(*)
F87 – 10 ampera, crven Sistem vazdušnog vešanja — ako je u opremi
(*)
F88 – 15 ampera, plav Grupa instrumenata na instrument tabli / SGW / ITBM —
ako je u opremi
(*)
F90/F91 – 20 ampera, žut Utičnica (zadnja sedišta) koja može da se bira
(*)
U SLUČAJU OPASNOSTI
