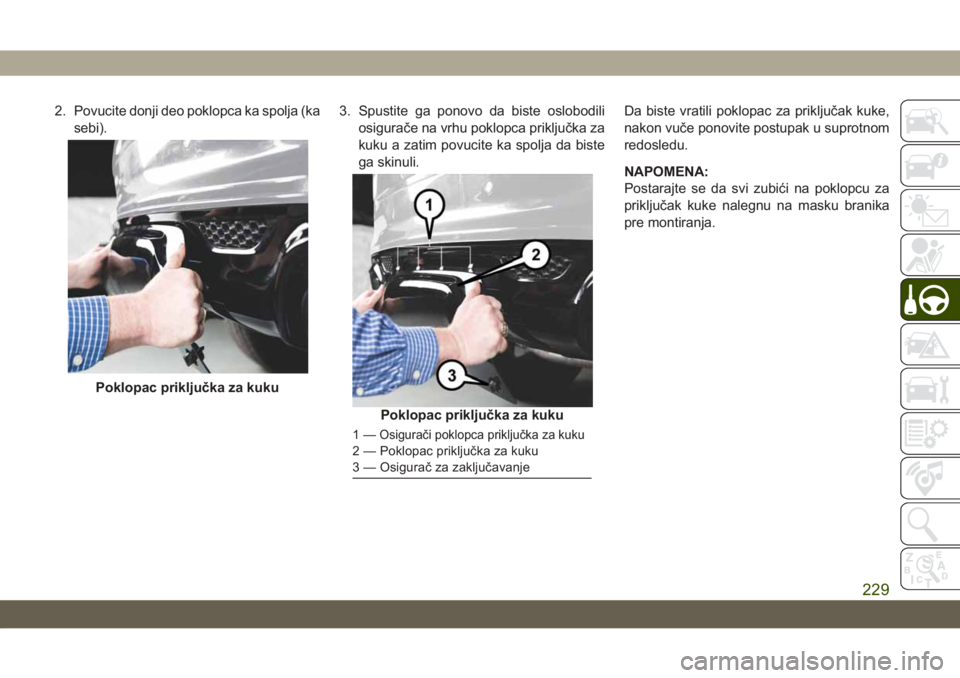

2. Povucite donji deo poklopca ka spolja (ka
sebi).3. Spustite ga ponovo da biste oslobodili
osigurače na vrhu poklopca priključka za
kuku a zatim povucite ka spolja da biste
ga skinuli.Da biste vratili poklopac za priključak kuke,
nakon vuče ponovite postupak u suprotnom
redosledu.
NAPOMENA:
Postarajte se da svi zubići na poklopcu za
priključak kuke nalegnu na masku branika
pre montiranja.
Poklopac priključka za kuku
Poklopac priključka za kuku
1—Osigurači poklopca priključka za kuku
2 — Poklopac priključka za kuku
3 — Osigurač za zaključavanje
229
Page 232 of 428

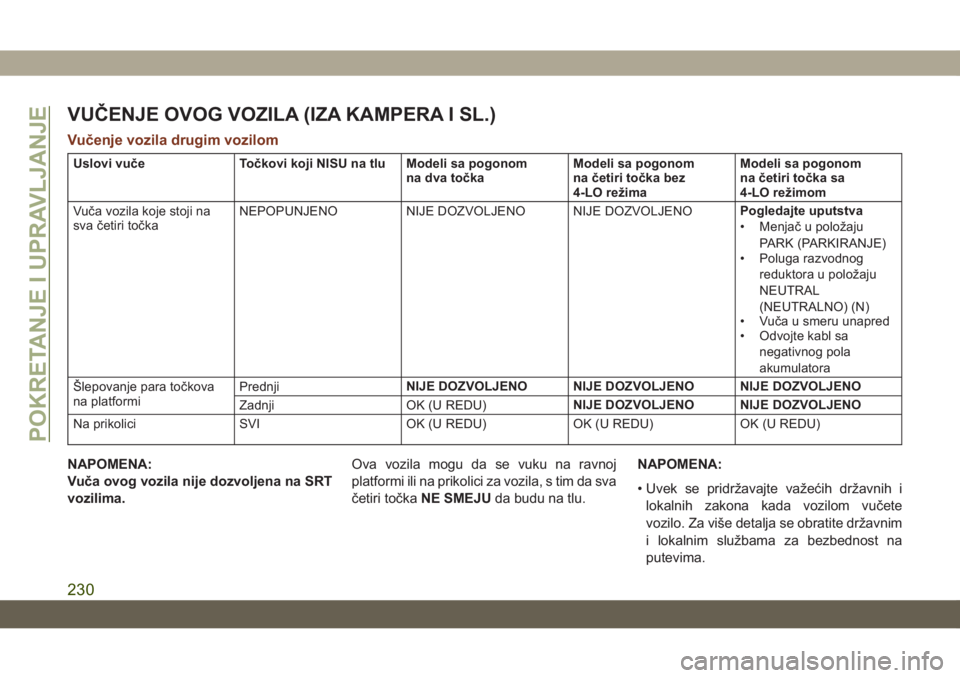

VUČENJE OVOG VOZILA (IZA KAMPERA I SL.)
Vučenje vozila drugim vozilom
Uslovi vuče Točkovi koji NISU na tlu Modeli sa pogonom
na dva točkaModeli sa pogonom
na četiri točka bez
4-LO režimaModeli sa pogonom
na četiri točka sa
4-LO režimom
Vuča vozila koje stoji na
sva četiri točkaNEPOPUNJENO NIJE DOZVOLJENO NIJE DOZVOLJENOPogledajte uputstva
• Menjač u položaju
PARK (PARKIRANJE)
• Poluga razvodnog
reduktora u položaju
NEUTRAL
(NEUTRALNO) (N)
• Vuča u smeru unapred
• Odvojte kabl sa
negativnog pola
akumulatora
Šlepovanje para točkova
na platformiPrednjiNIJE DOZVOLJENO NIJE DOZVOLJENO NIJE DOZVOLJENO
Zadnji OK (U REDU)NIJE DOZVOLJENO NIJE DOZVOLJENO
Na prikolici SVI OK (U REDU) OK (U REDU) OK (U REDU)
NAPOMENA:
Vuča ovog vozila nije dozvoljena na SRT
vozilima.Ova vozila mogu da se vuku na ravnoj
platformi ili na prikolici za vozila, s tim da sva
četiri točkaNE SMEJUda budu na tlu.NAPOMENA:
• Uvek se pridržavajte važećih državnih i
lokalnih zakona kada vozilom vučete
vozilo. Za više detalja se obratite državnim
i lokalnim službama za bezbednost na
putevima.
POKRETANJE I UPRAVLJANJE
230
Page 233 of 428

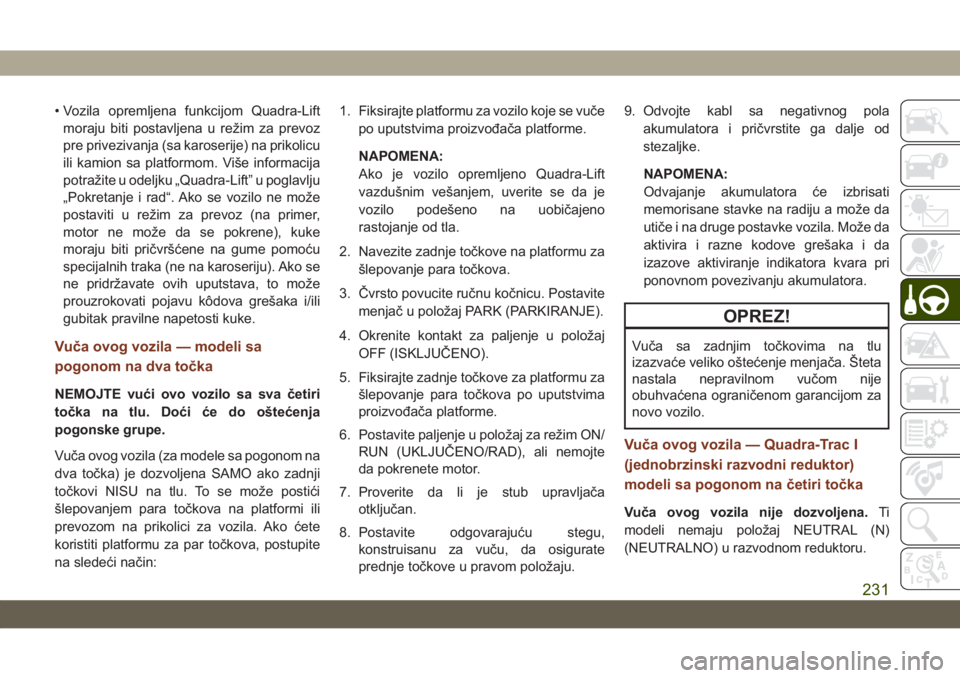

• Vozila opremljena funkcijom Quadra-Lift
moraju biti postavljena u režim za prevoz
pre privezivanja (sa karoserije) na prikolicu
ili kamion sa platformom. Više informacija
potražite u odeljku „Quadra-Lift” u poglavlju
„Pokretanje i rad“. Ako se vozilo ne može
postaviti u režim za prevoz (na primer,
motor ne može da se pokrene), kuke
moraju biti pričvršćene na gume pomoću
specijalnih traka (ne na karoseriju). Ako se
ne pridržavate ovih uputstava, to može
prouzrokovati pojavu kôdova grešaka i/ili
gubitak pravilne napetosti kuke.
Vuča ovog vozila — modeli sa
pogonom na dva točka
NEMOJTE vući ovo vozilo sa sva četiri
točka na tlu. Doći će do oštećenja
pogonske grupe.
Vuča ovog vozila (za modele sa pogonom na
dva točka) je dozvoljena SAMO ako zadnji
točkovi NISU na tlu. To se može postići
šlepovanjem para točkova na platformi ili
prevozom na prikolici za vozila. Ako ćete
koristiti platformu za par točkova, postupite
na sledeći način:1. Fiksirajte platformu za vozilo koje se vuče
po uputstvima proizvođača platforme.
NAPOMENA:
Ako je vozilo opremljeno Quadra-Lift
vazdušnim vešanjem, uverite se da je
vozilo podešeno na uobičajeno
rastojanje od tla.
2. Navezite zadnje točkove na platformu za
šlepovanje para točkova.
3. Čvrsto povucite ručnu kočnicu. Postavite
menjač u položaj PARK (PARKIRANJE).
4. Okrenite kontakt za paljenje u položaj
OFF (ISKLJUČENO).
5. Fiksirajte zadnje točkove za platformu za
šlepovanje para točkova po uputstvima
proizvođača platforme.
6. Postavite paljenje u položaj za režim ON/
RUN (UKLJUČENO/RAD), ali nemojte
da pokrenete motor.
7. Proverite da li je stub upravljača
otključan.
8. Postavite odgovarajuću stegu,
konstruisanu za vuču, da osigurate
prednje točkove u pravom položaju.9. Odvojte kabl sa negativnog pola
akumulatora i pričvrstite ga dalje od
stezaljke.
NAPOMENA:
Odvajanje akumulatora će izbrisati
memorisane stavke na radiju a može da
utiče i na druge postavke vozila. Može da
aktivira i razne kodove grešaka i da
izazove aktiviranje indikatora kvara pri
ponovnom povezivanju akumulatora.
OPREZ!
Vuča sa zadnjim točkovima na tlu
izazvaće veliko oštećenje menjača. Šteta
nastala nepravilnom vučom nije
obuhvaćena ograničenom garancijom za
novo vozilo.
Vuča ovog vozila — Quadra-Trac I
(jednobrzinski razvodni reduktor)
modeli sa pogonom na četiri točka
Vuča ovog vozila nije dozvoljena.Ti
modeli nemaju položaj NEUTRAL (N)
(NEUTRALNO) u razvodnom reduktoru.
231
Page 234 of 428

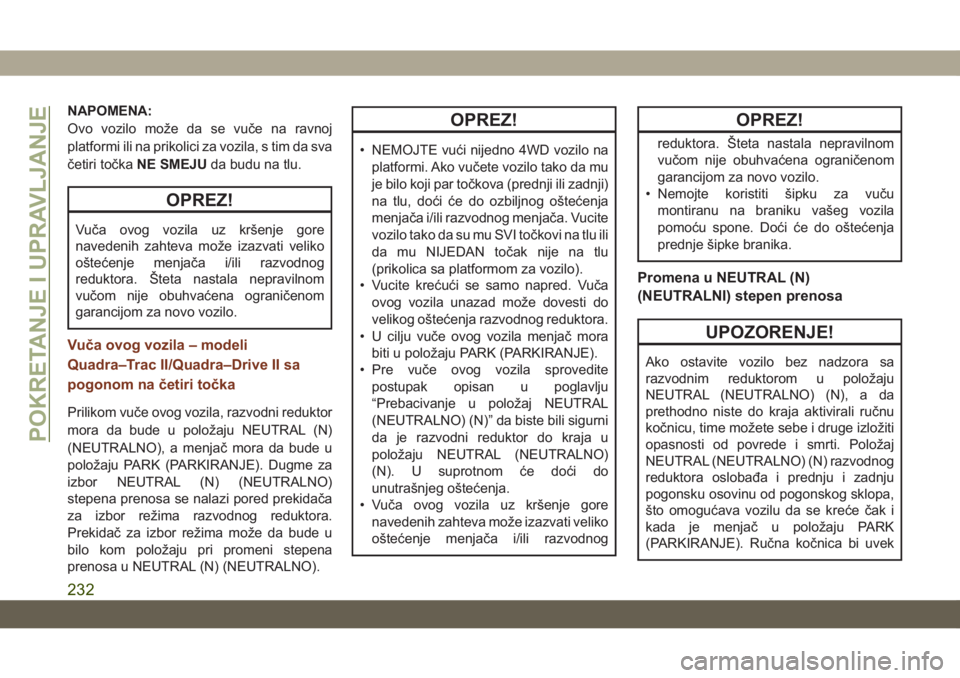

NAPOMENA:
Ovo vozilo može da se vuče na ravnoj
platformi ili na prikolici za vozila, s tim da sva
četiri točkaNE SMEJUda budu na tlu.
OPREZ!
Vuča ovog vozila uz kršenje gore
navedenih zahteva može izazvati veliko
oštećenje menjača i/ili razvodnog
reduktora. Šteta nastala nepravilnom
vučom nije obuhvaćena ograničenom
garancijom za novo vozilo.
Vuča ovog vozila – modeli
Quadra–Trac II/Quadra–Drive II sa
pogonom na četiri točka
Prilikom vuče ovog vozila, razvodni reduktor
mora da bude u položaju NEUTRAL (N)
(NEUTRALNO), a menjač mora da bude u
položaju PARK (PARKIRANJE). Dugme za
izbor NEUTRAL (N) (NEUTRALNO)
stepena prenosa se nalazi pored prekidača
za izbor režima razvodnog reduktora.
Prekidač za izbor režima može da bude u
bilo kom položaju pri promeni stepena
prenosa u NEUTRAL (N) (NEUTRALNO).
OPREZ!
• NEMOJTE vući nijedno 4WD vozilo na
platformi. Ako vučete vozilo tako da mu
je bilo koji par točkova (prednji ili zadnji)
na tlu, doći će do ozbiljnog oštećenja
menjača i/ili razvodnog menjača. Vucite
vozilo tako da su mu SVI točkovi na tlu ili
da mu NIJEDAN točak nije na tlu
(prikolica sa platformom za vozilo).
• Vucite krećući se samo napred. Vuča
ovog vozila unazad može dovesti do
velikog oštećenja razvodnog reduktora.
• U cilju vuče ovog vozila menjač mora
biti u položaju PARK (PARKIRANJE).
• Pre vuče ovog vozila sprovedite
postupak opisan u poglavlju
“Prebacivanje u položaj NEUTRAL
(NEUTRALNO) (N)” da biste bili sigurni
da je razvodni reduktor do kraja u
položaju NEUTRAL (NEUTRALNO)
(N). U suprotnom će doći do
unutrašnjeg oštećenja.
• Vuča ovog vozila uz kršenje gore
navedenih zahteva može izazvati veliko
oštećenje menjača i/ili razvodnog
OPREZ!
reduktora. Šteta nastala nepravilnom
vučom nije obuhvaćena ograničenom
garancijom za novo vozilo.
• Nemojte koristiti šipku za vuču
montiranu na braniku vašeg vozila
pomoću spone. Doći će do oštećenja
prednje šipke branika.
Promena u NEUTRAL (N)
(NEUTRALNI) stepen prenosa
UPOZORENJE!
Ako ostavite vozilo bez nadzora sa
razvodnim reduktorom u položaju
NEUTRAL (NEUTRALNO) (N), a da
prethodno niste do kraja aktivirali ručnu
kočnicu, time možete sebe i druge izložiti
opasnosti od povrede i smrti. Položaj
NEUTRAL (NEUTRALNO) (N) razvodnog
reduktora oslobađa i prednju i zadnju
pogonsku osovinu od pogonskog sklopa,
što omogućava vozilu da se kreće čak i
kada je menjač u položaju PARK
(PARKIRANJE). Ručna kočnica bi uvek
POKRETANJE I UPRAVLJANJE
232
Page 235 of 428

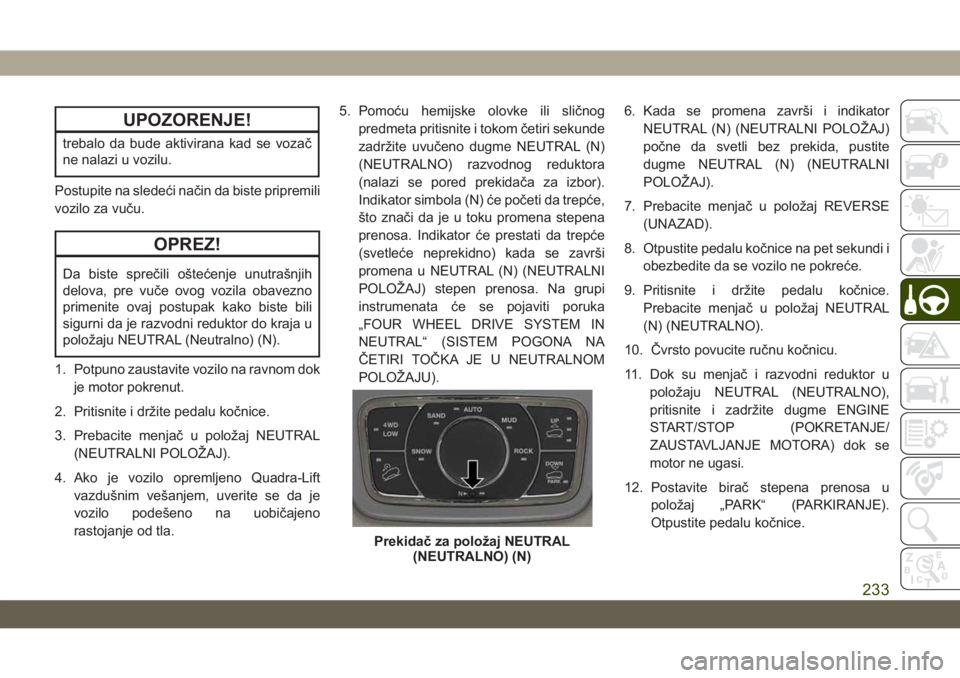

UPOZORENJE!
trebalo da bude aktivirana kad se vozač
ne nalazi u vozilu.
Postupite na sledeći način da biste pripremili
vozilo za vuču.
OPREZ!
Da biste sprečili oštećenje unutrašnjih
delova, pre vuče ovog vozila obavezno
primenite ovaj postupak kako biste bili
sigurni da je razvodni reduktor do kraja u
položaju NEUTRAL (Neutralno) (N).
1. Potpuno zaustavite vozilo na ravnom dok
je motor pokrenut.
2. Pritisnite i držite pedalu kočnice.
3. Prebacite menjač u položaj NEUTRAL
(NEUTRALNI POLOŽAJ).
4. Ako je vozilo opremljeno Quadra-Lift
vazdušnim vešanjem, uverite se da je
vozilo podešeno na uobičajeno
rastojanje od tla.5. Pomoću hemijske olovke ili sličnog
predmeta pritisnite i tokom četiri sekunde
zadržite uvučeno dugme NEUTRAL (N)
(NEUTRALNO) razvodnog reduktora
(nalazi se pored prekidača za izbor).
Indikator simbola (N) će početi da trepće,
što znači da je u toku promena stepena
prenosa. Indikator će prestati da trepće
(svetleće neprekidno) kada se završi
promena u NEUTRAL (N) (NEUTRALNI
POLOŽAJ) stepen prenosa. Na grupi
instrumenata će se pojaviti poruka
„FOUR WHEEL DRIVE SYSTEM IN
NEUTRAL“ (SISTEM POGONA NA
ČETIRI TOČKA JE U NEUTRALNOM
POLOŽAJU).6. Kada se promena završi i indikator
NEUTRAL (N) (NEUTRALNI POLOŽAJ)
počne da svetli bez prekida, pustite
dugme NEUTRAL (N) (NEUTRALNI
POLOŽAJ).
7. Prebacite menjač u položaj REVERSE
(UNAZAD).
8. Otpustite pedalu kočnice na pet sekundi i
obezbedite da se vozilo ne pokreće.
9. Pritisnite i držite pedalu kočnice.
Prebacite menjač u položaj NEUTRAL
(N) (NEUTRALNO).
10. Čvrsto povucite ručnu kočnicu.
11. Dok su menjač i razvodni reduktor u
položaju NEUTRAL (NEUTRALNO),
pritisnite i zadržite dugme ENGINE
START/STOP (POKRETANJE/
ZAUSTAVLJANJE MOTORA) dok se
motor ne ugasi.
12. Postavite birač stepena prenosa u
položaj „PARK“ (PARKIRANJE).
Otpustite pedalu kočnice.
Prekidač za položaj NEUTRAL
(NEUTRALNO) (N)
233
Page 236 of 428

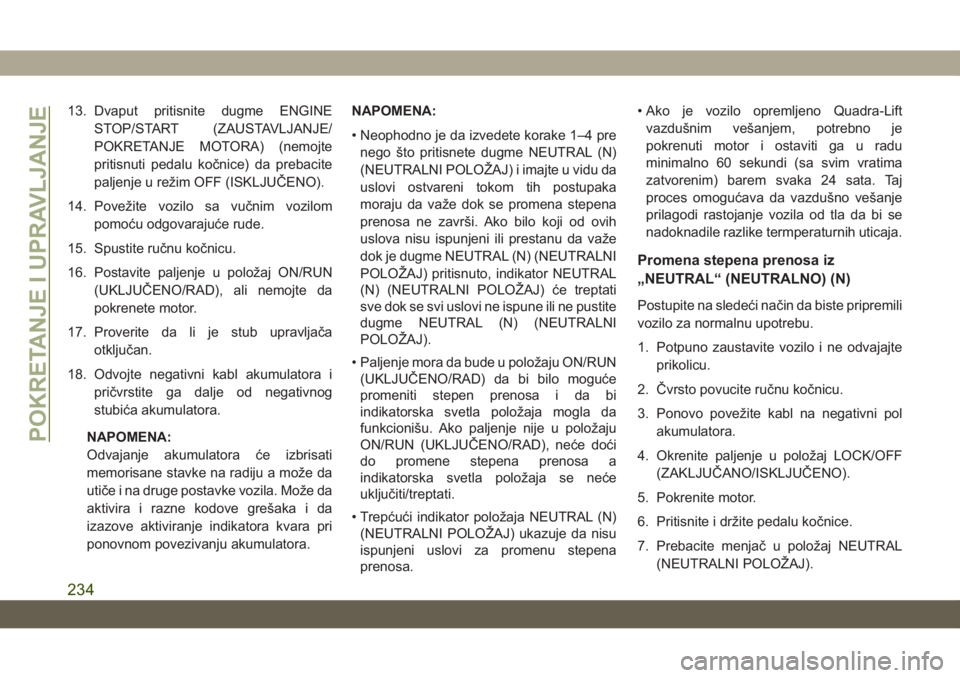

13. Dvaput pritisnite dugme ENGINE
STOP/START (ZAUSTAVLJANJE/
POKRETANJE MOTORA) (nemojte
pritisnuti pedalu kočnice) da prebacite
paljenje u režim OFF (ISKLJUČENO).
14. Povežite vozilo sa vučnim vozilom
pomoću odgovarajuće rude.
15. Spustite ručnu kočnicu.
16. Postavite paljenje u položaj ON/RUN
(UKLJUČENO/RAD), ali nemojte da
pokrenete motor.
17. Proverite da li je stub upravljača
otključan.
18. Odvojte negativni kabl akumulatora i
pričvrstite ga dalje od negativnog
stubića akumulatora.
NAPOMENA:
Odvajanje akumulatora će izbrisati
memorisane stavke na radiju a može da
utiče i na druge postavke vozila. Može da
aktivira i razne kodove grešaka i da
izazove aktiviranje indikatora kvara pri
ponovnom povezivanju akumulatora.NAPOMENA:
• Neophodno je da izvedete korake 1–4 pre
nego što pritisnete dugme NEUTRAL (N)
(NEUTRALNI POLOŽAJ) i imajte u vidu da
uslovi ostvareni tokom tih postupaka
moraju da važe dok se promena stepena
prenosa ne završi. Ako bilo koji od ovih
uslova nisu ispunjeni ili prestanu da važe
dok je dugme NEUTRAL (N) (NEUTRALNI
POLOŽAJ) pritisnuto, indikator NEUTRAL
(N) (NEUTRALNI POLOŽAJ) će treptati
sve dok se svi uslovi ne ispune ili ne pustite
dugme NEUTRAL (N) (NEUTRALNI
POLOŽAJ).
• Paljenje mora da bude u položaju ON/RUN
(UKLJUČENO/RAD) da bi bilo moguće
promeniti stepen prenosa i da bi
indikatorska svetla položaja mogla da
funkcionišu. Ako paljenje nije u položaju
ON/RUN (UKLJUČENO/RAD), neće doći
do promene stepena prenosa a
indikatorska svetla položaja se neće
uključiti/treptati.
• Trepćući indikator položaja NEUTRAL (N)
(NEUTRALNI POLOŽAJ) ukazuje da nisu
ispunjeni uslovi za promenu stepena
prenosa.• Ako je vozilo opremljeno Quadra-Lift
vazdušnim vešanjem, potrebno je
pokrenuti motor i ostaviti ga u radu
minimalno 60 sekundi (sa svim vratima
zatvorenim) barem svaka 24 sata. Taj
proces omogućava da vazdušno vešanje
prilagodi rastojanje vozila od tla da bi se
nadoknadile razlike termperaturnih uticaja.
Promena stepena prenosa iz
„NEUTRAL“ (NEUTRALNO) (N)
Postupite na sledeći način da biste pripremili
vozilo za normalnu upotrebu.
1. Potpuno zaustavite vozilo i ne odvajajte
prikolicu.
2. Čvrsto povucite ručnu kočnicu.
3. Ponovo povežite kabl na negativni pol
akumulatora.
4. Okrenite paljenje u položaj LOCK/OFF
(ZAKLJUČANO/ISKLJUČENO).
5. Pokrenite motor.
6. Pritisnite i držite pedalu kočnice.
7. Prebacite menjač u položaj NEUTRAL
(NEUTRALNI POLOŽAJ).
POKRETANJE I UPRAVLJANJE
234
Page 237 of 428

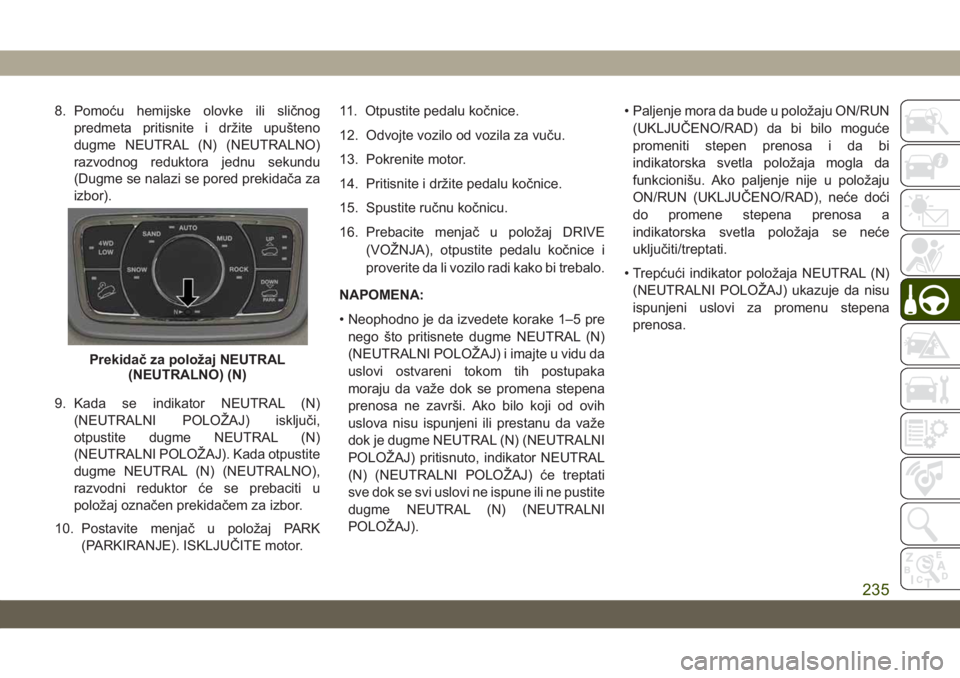

8. Pomoću hemijske olovke ili sličnog
predmeta pritisnite i držite upušteno
dugme NEUTRAL (N) (NEUTRALNO)
razvodnog reduktora jednu sekundu
(Dugme se nalazi se pored prekidača za
izbor).
9. Kada se indikator NEUTRAL (N)
(NEUTRALNI POLOŽAJ) isključi,
otpustite dugme NEUTRAL (N)
(NEUTRALNI POLOŽAJ). Kada otpustite
dugme NEUTRAL (N) (NEUTRALNO),
razvodni reduktor će se prebaciti u
položaj označen prekidačem za izbor.
10. Postavite menjač u položaj PARK
(PARKIRANJE). ISKLJUČITE motor.11. Otpustite pedalu kočnice.
12. Odvojte vozilo od vozila za vuču.
13. Pokrenite motor.
14. Pritisnite i držite pedalu kočnice.
15. Spustite ručnu kočnicu.
16. Prebacite menjač u položaj DRIVE
(VOŽNJA), otpustite pedalu kočnice i
proverite da li vozilo radi kako bi trebalo.
NAPOMENA:
• Neophodno je da izvedete korake 1–5 pre
nego što pritisnete dugme NEUTRAL (N)
(NEUTRALNI POLOŽAJ) i imajte u vidu da
uslovi ostvareni tokom tih postupaka
moraju da važe dok se promena stepena
prenosa ne završi. Ako bilo koji od ovih
uslova nisu ispunjeni ili prestanu da važe
dok je dugme NEUTRAL (N) (NEUTRALNI
POLOŽAJ) pritisnuto, indikator NEUTRAL
(N) (NEUTRALNI POLOŽAJ) će treptati
sve dok se svi uslovi ne ispune ili ne pustite
dugme NEUTRAL (N) (NEUTRALNI
POLOŽAJ).• Paljenje mora da bude u položaju ON/RUN
(UKLJUČENO/RAD) da bi bilo moguće
promeniti stepen prenosa i da bi
indikatorska svetla položaja mogla da
funkcionišu. Ako paljenje nije u položaju
ON/RUN (UKLJUČENO/RAD), neće doći
do promene stepena prenosa a
indikatorska svetla položaja se neće
uključiti/treptati.
• Trepćući indikator položaja NEUTRAL (N)
(NEUTRALNI POLOŽAJ) ukazuje da nisu
ispunjeni uslovi za promenu stepena
prenosa.
Prekidač za položaj NEUTRAL
(NEUTRALNO) (N)
235
Page 238 of 428

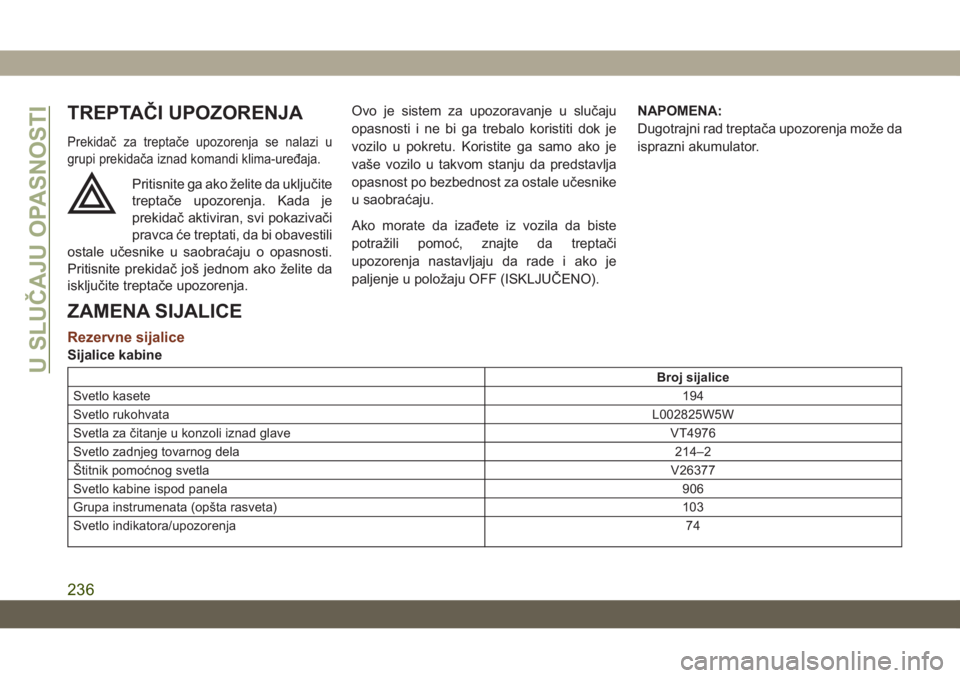

TREPTAČI UPOZORENJA
Prekidač za treptače upozorenja se nalazi u
grupi prekidača iznad komandi klima-uređaja.
Pritisnite ga ako želite da uključite
treptače upozorenja. Kada je
prekidač aktiviran, svi pokazivači
pravca će treptati, da bi obavestili
ostale učesnike u saobraćaju o opasnosti.
Pritisnite prekidač još jednom ako želite da
isključite treptače upozorenja.Ovo je sistem za upozoravanje u slučaju
opasnosti i ne bi ga trebalo koristiti dok je
vozilo u pokretu. Koristite ga samo ako je
vaše vozilo u takvom stanju da predstavlja
opasnost po bezbednost za ostale učesnike
u saobraćaju.
Ako morate da izađete iz vozila da biste
potražili pomoć, znajte da treptači
upozorenja nastavljaju da rade i ako je
paljenje u položaju OFF (ISKLJUČENO).NAPOMENA:
Dugotrajni rad treptača upozorenja može da
isprazni akumulator.
ZAMENA SIJALICE
Rezervne sijalice
Sijalice kabine
Broj sijalice
Svetlo kasete194
Svetlo rukohvataL002825W5W
Svetla za čitanje u konzoli iznad glave VT4976
Svetlo zadnjeg tovarnog dela214–2
Štitnik pomoćnog svetlaV26377
Svetlo kabine ispod panela906
Grupa instrumenata (opšta rasveta) 103
Svetlo indikatora/upozorenja74U SLUČAJU OPASNOSTI
236
Page 239 of 428

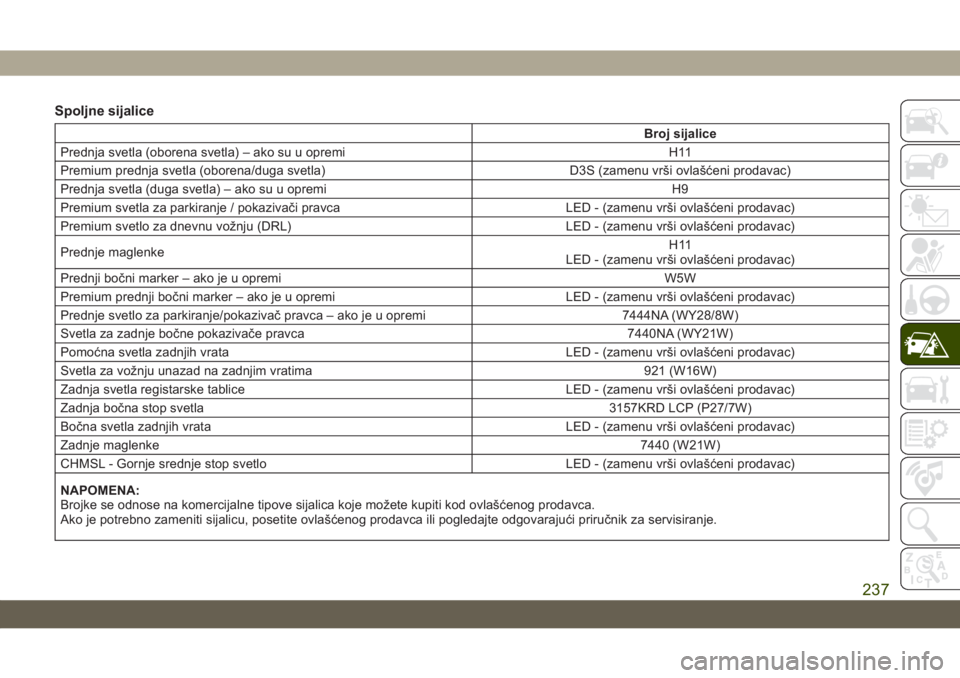

Spoljne sijalice
Broj sijalice
Prednja svetla (oborena svetla) – ako su u opremi H11
Premium prednja svetla (oborena/duga svetla) D3S (zamenu vrši ovlašćeni prodavac)
Prednja svetla (duga svetla) – ako su u opremi H9
Premium svetla za parkiranje / pokazivači pravca LED - (zamenu vrši ovlašćeni prodavac)
Premium svetlo za dnevnu vožnju (DRL) LED - (zamenu vrši ovlašćeni prodavac)
Prednje maglenkeH11
LED - (zamenu vrši ovlašćeni prodavac)
Prednji bočni marker – ako je u opremi W5W
Premium prednji bočni marker – ako je u opremi LED - (zamenu vrši ovlašćeni prodavac)
Prednje svetlo za parkiranje/pokazivač pravca – ako je u opremi 7444NA (WY28/8W)
Svetla za zadnje bočne pokazivače pravca 7440NA (WY21W)
Pomoćna svetla zadnjih vrata LED - (zamenu vrši ovlašćeni prodavac)
Svetla za vožnju unazad na zadnjim vratima 921 (W16W)
Zadnja svetla registarske tablice LED - (zamenu vrši ovlašćeni prodavac)
Zadnja bočna stop svetla 3157KRD LCP (P27/7W)
Bočna svetla zadnjih vrata LED - (zamenu vrši ovlašćeni prodavac)
Zadnje maglenke7440 (W21W)
CHMSL - Gornje srednje stop svetlo LED - (zamenu vrši ovlašćeni prodavac)
NAPOMENA:
Brojke se odnose na komercijalne tipove sijalica koje možete kupiti kod ovlašćenog prodavca.
Ako je potrebno zameniti sijalicu, posetite ovlašćenog prodavca ili pogledajte odgovarajući priručnik za servisiranje.
237
Page 240 of 428

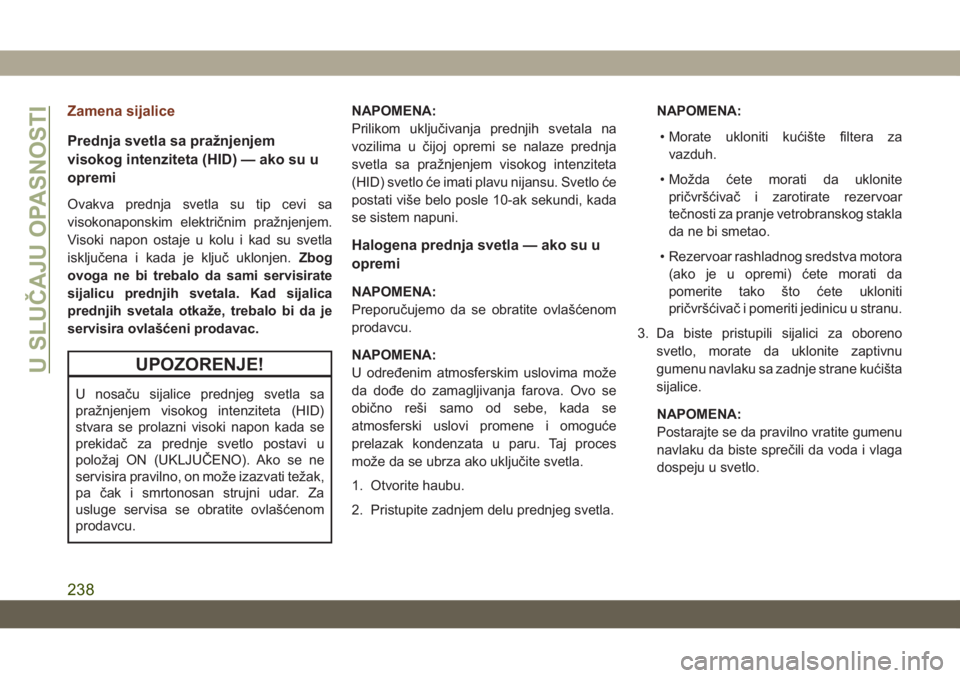

Zamena sijalice
Prednja svetla sa pražnjenjem
visokog
intenziteta (HID) — ako su u
opremi
Ovakva prednja svetla su tip cevi sa
visokonaponskim električnim pražnjenjem.
Visoki napon ostaje u kolu i kad su svetla
isključena i kada je ključ uklonjen.Zbog
ovoga ne bi trebalo da sami servisirate
sijalicu prednjih svetala. Kad sijalica
prednjih svetala otkaže, trebalo bi da je
servisira ovlašćeni prodavac.
UPOZORENJE!
U nosaču sijalice prednjeg svetla sa
pražnjenjem visokog intenziteta (HID)
stvara se prolazni visoki napon kada se
prekidač za prednje svetlo postavi u
položaj ON (UKLJUČENO). Ako se ne
servisira pravilno, on može izazvati težak,
pa čak i smrtonosan strujni udar. Za
usluge servisa se obratite ovlašćenom
prodavcu.NAPOMENA:
Prilikom uključivanja prednjih svetala na
vozilima u čijoj opremi se nalaze prednja
svetla sa pražnjenjem visokog intenziteta
(HID) svetlo će imati plavu nijansu. Svetlo će
postati više belo posle 10-ak sekundi, kada
se sistem napuni.
Halogena prednja svetla — ako su u
opremi
NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu.
NAPOMENA:
U određenim atmosferskim uslovima može
da dođe do zamagljivanja farova. Ovo se
obično reši samo od sebe, kada se
atmosferski uslovi promene i omoguće
prelazak kondenzata u paru. Taj proces
može da se ubrza ako uključite svetla.
1. Otvorite haubu.
2. Pristupite zadnjem delu prednjeg svetla.NAPOMENA:
• Morate ukloniti kućište filtera za
vazduh.
• Možda ćete morati da uklonite
pričvršćivač i zarotirate rezervoar
tečnosti za pranje vetrobranskog stakla
da ne bi smetao.
• Rezervoar rashladnog sredstva motora
(ako je u opremi) ćete morati da
pomerite tako što ćete ukloniti
pričvršćivač i pomeriti jedinicu u stranu.
3. Da biste pristupili sijalici za oboreno
svetlo, morate da uklonite zaptivnu
gumenu navlaku sa zadnje strane kućišta
sijalice.
NAPOMENA:
Postarajte se da pravilno vratite gumenu
navlaku da biste sprečili da voda i vlaga
dospeju u svetlo.
U SLUČAJU OPASNOSTI
238
