Röda varningslampor
Varningslampa Innebörd
POSITIONSLJUS OCH HALVLJUS
Varningslampan tänds när positionsljuset eller halvljuset tänds.
Denna funktion gör att ljusen kan vara på i 30, 60 eller 90 sekunder efter att ha ställt
tändningsnyckeln på STOP (funktion “Follow me”).
AUTOMATISKA HELLJUS
Varningslampan tänds samtidigt som det automatiska helljuset tänds.
DIMLJUS
Varningslampan tänds samtidigt som dimstrålkastaren tänds.
VÄNSTER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker körriktningsvisarspak en nedåt (blinkers) eller tillsammans med
höger körriktningsvisare, när du trycker på knappen för varningsljusen.
79

Varningslampa Innebörd
HÖGER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker körriktningsvisarspaken (blinkers) uppåt eller tillsammans med
vänster blinkers, när du trycker ner knappen för varningsljusen.
STOP / START-SYSTEMETS INGREPP
Varningslampan tänds då Stop/Start-systemet ingriper (motorn stängs av). När du startar motorn igen
slocknar varningslampan.
80
LÄR KÄNNA INSTRUMENTPANELEN

Blå varningslampor
Varningslampa Innebörd
HELLJUS
Varningslampan tänds samtidigt som helljuset tänds.
SYMBOLER SOM VISAS PÅ DISPLAYEN
Röda symboler som visas på displayen
Symbol Innebörd
OTILLRÄCKLIGT TRYCK PÅ MOTOROLJAN
Symbolen tänds och samtidigt visas ett meddelande på displayen för att informera om att motoroljans
tryck är otillräckligt.
VARNING! Använd inte bilen förrän felet har åtgärdats. Symbolens tändning ger ingen information om
motorns oljemängd. Nivåkontrollen måste alltid utföras manuellt.
FUNKTIONSFEL KROCKKUDDAR
Om symbolen tänds, betyder det att ett fel uppstått på airbagsystemet. Displayen visar ett särskilt
meddelande. Vänd dig till Jeeps servicenät så snart som möjligt.
81
26)

Symbol Innebörd
FUNKTIONSFEL PÅ GENERATORN
När symbolen tänds då motorn är på innebär det att det uppstått ett fel på generatorn. Vänd dig till
Jeeps servicenät så snart som möjligt.
OBSERVERA!
26)Om symbolentänds under körningen, ska du omedelbart stanna motorn och vända dig till Jeeps servicenät.
82
LÄR KÄNNA INSTRUMENTPANELEN

Symbol Innebörd
DÖRRARNA DÅLIGT STÄNGDA
Symbolen tänds när en eller flera dörrar inte är helt stängda. Om dörrarna inte är stängda under körning
hörs även en varningssignal. Stäng dörrarna riktigt.
DÅLIGT STÄNGD MOTORHUV
Symbolen tänds när motorhuven inte är riktigt stängd. Om motorhuven inte är stängd när bilen körs
hörs en varningssignal. Stäng motorhuven korrekt.
DÅLIGT STÄNGD BAKLUCKA
Symbolen tänds när bakluckan inte är riktigt stängd. Om bakluckan är öppen och bilen är i rörelse hörs
en varningssignal. Stäng bakluckan korrekt.
FEL PÅ AUTOMATVÄXELLÅDAN / FEL PÅ AUTOMATVÄXELLÅDAN MED DUBBEL KOPPLING
Symbolen tänds tillsammans med meddelandet som visas på displayen och en ljudsignal hörs när det
uppstått ett funktionsfel på automatväxellådan eller på automatväxellådan med dubbel koppling.
Kontakta Jeeps servicenät snarast möjligt.
83
27)

Symbol Innebörd
FÖR HÖG MOTOROLJETEMPERATUR
Symbolen tänds vid överhettning av motoroljan.28)
OBSERVERA!
27)Om man kör medan symbolen lyser, kan det leda till allvarliga skador på växellådan som kan gå sönder. Dessutom kan oljan överhettas.
Om den skulle komma i kontakt med den varma motorn eller med komponenterna i avgassystemet som håller en hög temperatur, kan brand
uppstå.
28)Om symbolen tänds under körningen, stoppa bilen omedelbart och stäng av motorn.
84
LÄR KÄNNA INSTRUMENTPANELEN

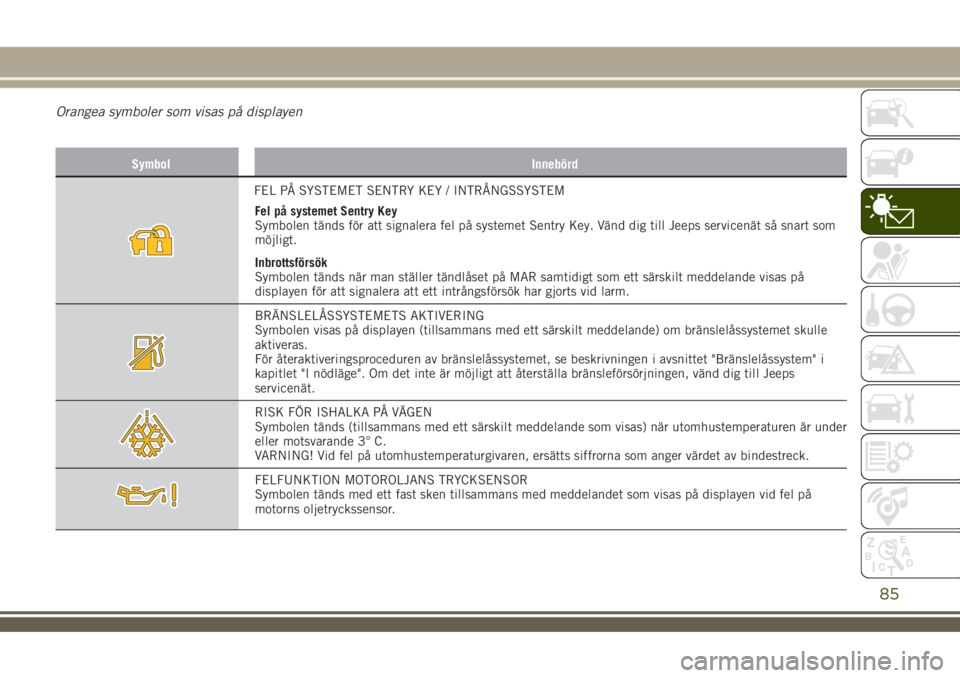

Orangea symboler som visas på displayen
Symbol Innebörd
FEL PÅ SYSTEMET SENTRY KEY / INTRÅNGSSYSTEM
Fel på systemet Sentry Key
Symbolen tänds för att signalera fel på systemet Sentry Key. Vänd dig till Jeeps servicenät så snart som
möjligt.
Inbrottsförsök
Symbolen tänds när man ställer tändlåset på MAR samtidigt som ett särskilt meddelande visas på
displayen för att signalera att ett intrångsförsök har gjorts vid larm.
BRÄNSLELÅSSYSTEMETS AKTIVERING
Symbolen visas på displayen (tillsammans med ett särskilt meddelande) om bränslelåssystemet skulle
aktiveras.
För återaktiveringsproceduren av bränslelåssystemet, se beskrivningen i avsnittet "Bränslelåssystem" i
kapitlet "I nödläge". Om det inte är möjligt att återställa bränsleförsörjningen, vänd dig till Jeeps
servicenät.
RISK FÖR ISHALKA PÅ VÄGEN
Symbolen tänds (tillsammans med ett särskilt meddelande som visas) när utomhustemperaturen är under
eller motsvarande 3° C.
VARNING! Vid fel på utomhustemperaturgivaren, ersätts siffrorna som anger värdet av bindestreck.
FELFUNKTION MOTOROLJANS TRYCKSENSOR
Symbolen tänds med ett fast sken tillsammans med meddelandet som visas på displayen vid fel på
motorns oljetryckssensor.
85

Symbol Innebörd
LPG-BRÄNSLERESERV
Symbolen tänds när den resterande mängden LPG-bränsle är mindre än en femtedel av tankens volym.
Tanka LPG-bränsle i detta fall.
86
LÄR KÄNNA INSTRUMENTPANELEN

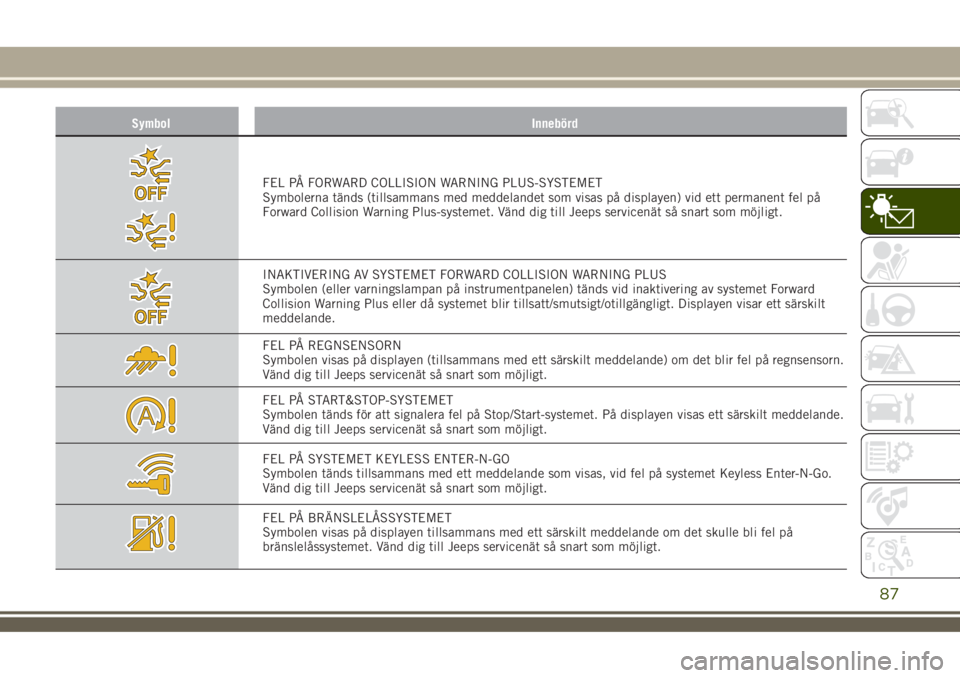

Symbol Innebörd
FEL PÅ FORWARD COLLISION WARNING PLUS-SYSTEMET
Symbolerna tänds (tillsammans med meddelandet som visas på displayen) vid ett permanent fel på
Forward Collision Warning Plus-systemet. Vänd dig till Jeeps servicenät så snart som möjligt.
INAKTIVERING AV SYSTEMET FORWARD COLLISION WARNING PLUS
Symbolen (eller varningslampan på instrumentpanelen) tänds vid inaktivering av systemet Forward
Collision Warning Plus eller då systemet blir tillsatt/smutsigt/otillgängligt. Displayen visar ett särskilt
meddelande.
FEL PÅ REGNSENSORN
Symbolen visas på displayen (tillsammans med ett särskilt meddelande) om det blir fel på regnsensorn.
Vänd dig till Jeeps servicenät så snart som möjligt.
FEL PÅ START&STOP-SYSTEMET
Symbolen tänds för att signalera fel på Stop/Start-systemet. På displayen visas ett särskilt meddelande.
Vänd dig till Jeeps servicenät så snart som möjligt.
FEL PÅ SYSTEMET KEYLESS ENTER-N-GO
Symbolen tänds tillsammans med ett meddelande som visas, vid fel på systemet Keyless Enter-N-Go.
Vänd dig till Jeeps servicenät så snart som möjligt.
FEL PÅ BRÄNSLELÅSSYSTEMET
Symbolen visas på displayen tillsammans med ett särskilt meddelande om det skulle bli fel på
bränslelåssystemet. Vänd dig till Jeeps servicenät så snart som möjligt.
87

Symbol Innebörd
FEL PÅ SPEED LIMITER
Symbolen tänds vid fel på Speed Limiter-enheten. Vänd dig till Jeeps servicenät snarast möjligt för att
eliminera felet.
88
