JEEP RENEGADE 2018 Drift- och underhållshandbok (in Swedish)

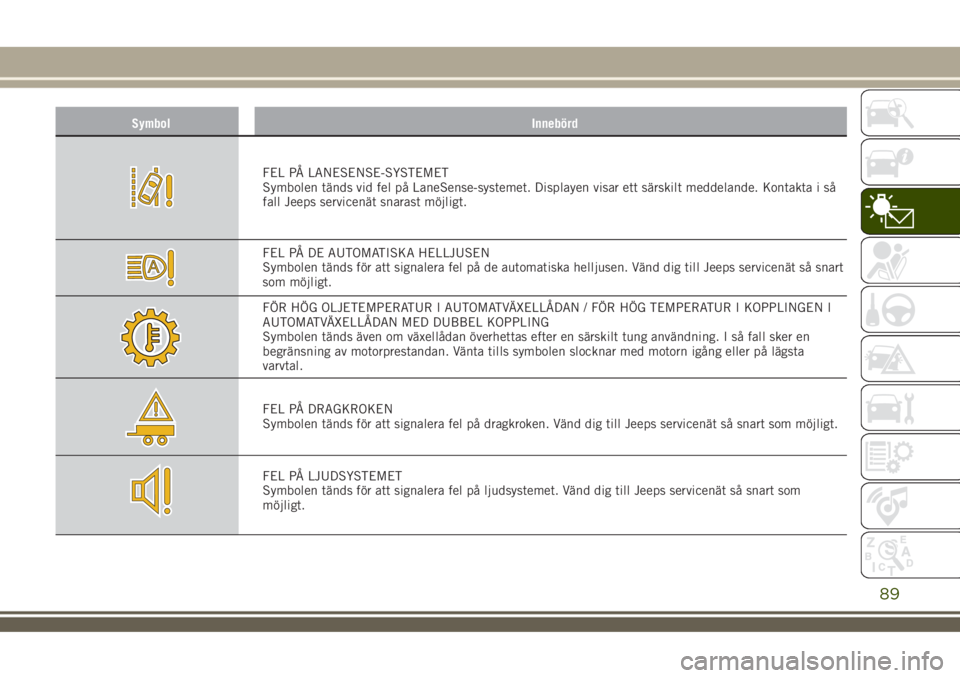

Symbol Innebörd
FEL PÅ LANESENSE-SYSTEMET
Symbolen tänds vid fel på LaneSense-systemet. Displayen visar ett särskilt meddelande. Kontakta i så
fall Jeeps servicenät snarast möjligt.
FEL PÅ DE AUTOMATISKA HELLJUSEN
Symbolen tänds för att signalera fel på de automatiska helljusen. Vänd dig till Jeeps servicenät så snart
som möjligt.
FÖR HÖG OLJETEMPERATUR I AUTOMATVÄXELLÅDAN / FÖR HÖG TEMPERATUR I KOPPLINGEN I
AUTOMATVÄXELLÅDAN MED DUBBEL KOPPLING
Symbolen tänds även om växellådan överhettas efter en särskilt tung användning. I så fall sker en
begränsning av motorprestandan. Vänta tills symbolen slocknar med motorn igång eller på lägsta
varvtal.
FEL PÅ DRAGKROKEN
Symbolen tänds för att signalera fel på dragkroken. Vänd dig till Jeeps servicenät så snart som möjligt.
FEL PÅ LJUDSYSTEMET
Symbolen tänds för att signalera fel på ljudsystemet. Vänd dig till Jeeps servicenät så snart som
möjligt.
89

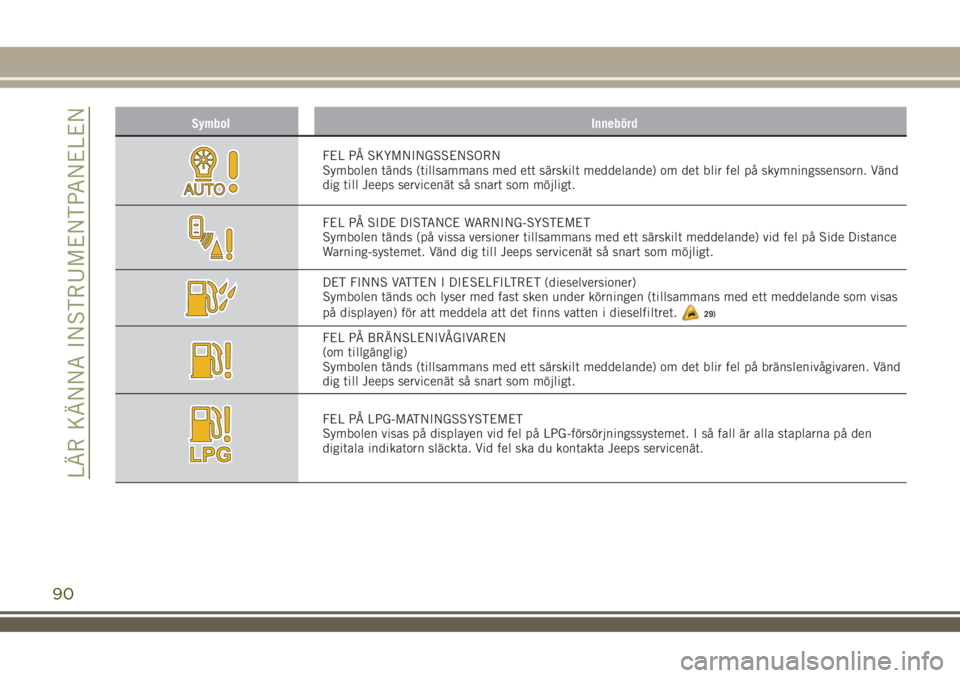

Symbol Innebörd
FEL PÅ SKYMNINGSSENSORN
Symbolen tänds (tillsammans med ett särskilt meddelande) om det blir fel på skymningssensorn. Vänd
dig till Jeeps servicenät så snart som möjligt.
FEL PÅ SIDE DISTANCE WARNING-SYSTEMET
Symbolen tänds (på vissa versioner tillsammans med ett särskilt meddelande) vid fel på Side Distance
Warning-systemet. Vänd dig till Jeeps servicenät så snart som möjligt.
DET FINNS VATTEN I DIESELFILTRET (dieselversioner)
Symbolen tänds och lyser med fast sken under körningen (tillsammans med ett meddelande som visas
på displayen) för att meddela att det finns vatten i dieselfiltret.
29)
FEL PÅ BRÄNSLENIVÅGIVAREN
(om tillgänglig)
Symbolen tänds (tillsammans med ett särskilt meddelande) om det blir fel på bränslenivågivaren. Vänd
dig till Jeeps servicenät så snart som möjligt.
FEL PÅ LPG-MATNINGSSYSTEMET
Symbolen visas på displayen vid fel på LPG-försörjningssystemet. I så fall är alla staplarna på den
digitala indikatorn släckta. Vid fel ska du kontakta Jeeps servicenät.
90
LÄR KÄNNA INSTRUMENTPANELEN

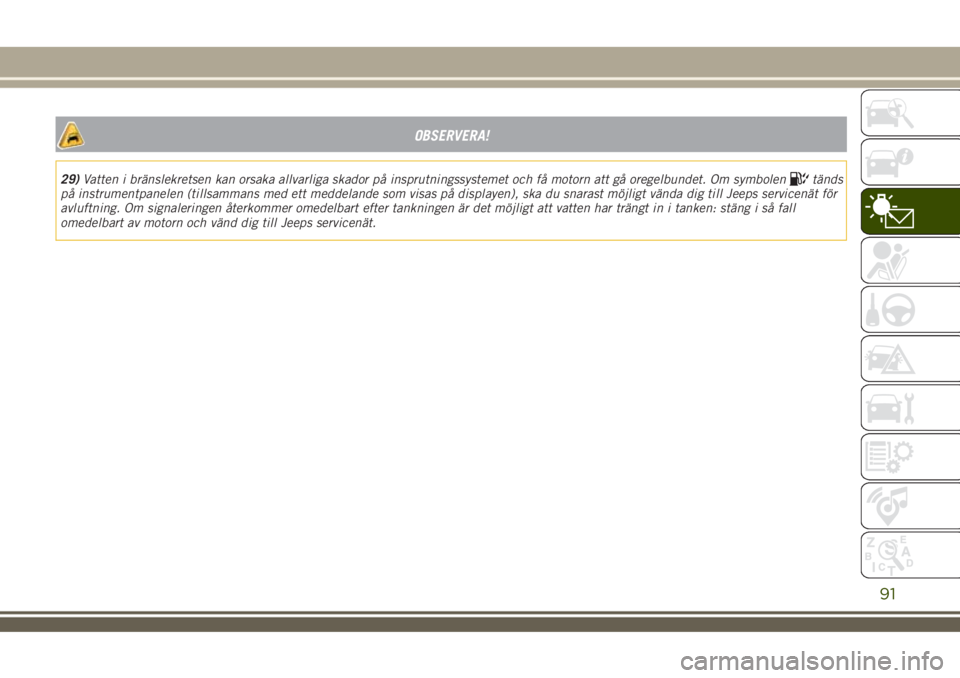

OBSERVERA!
29)Vatten i bränslekretsen kan orsaka allvarliga skador på insprutningssystemet och få motorn att gå oregelbundet. Om symbolentänds
på instrumentpanelen (tillsammans med ett meddelande som visas på displayen), ska du snarast möjligt vända dig till Jeeps servicenät för
avluftning. Om signaleringen återkommer omedelbart efter tankningen är det möjligt att vatten har trängt in i tanken: stäng i så fall
omedelbart av motorn och vänd dig till Jeeps servicenät.
91

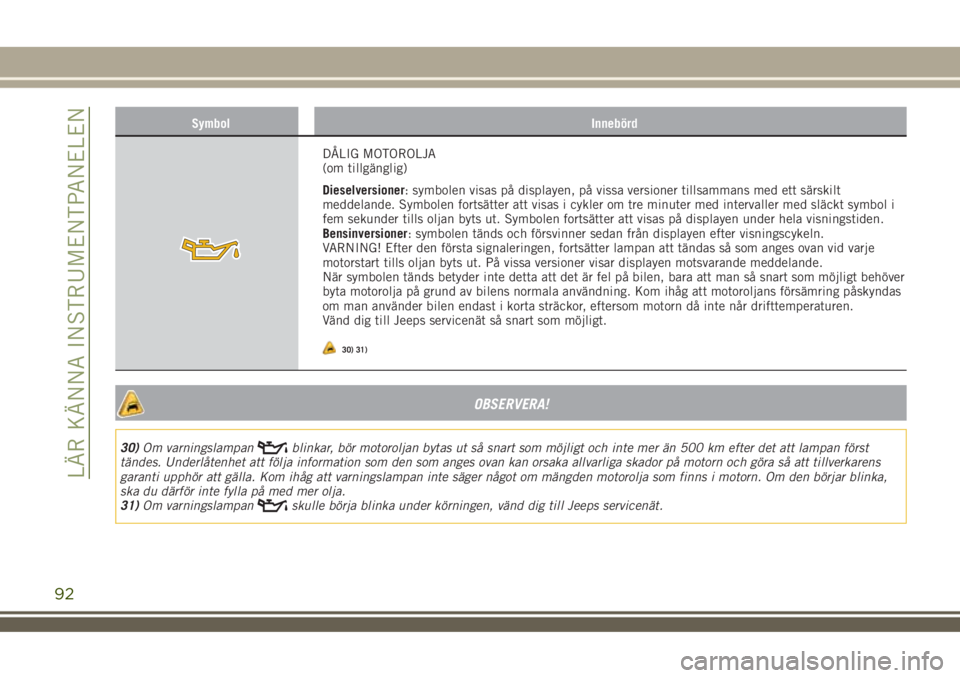

Symbol Innebörd
DÅLIG MOTOROLJA
(om tillgänglig)
Dieselversioner: symbolen visas på displayen, på vissa versioner tillsammans med ett särskilt
meddelande. Symbolen fortsätter att visas i cykler om tre minuter med intervaller med släckt symbol i
fem sekunder tills oljan byts ut. Symbolen fortsätter att visas på displayen under hela visningstiden.
Bensinversioner: symbolen tänds och försvinner sedan från displayen efter visningscykeln.
VARNING! Efter den första signaleringen, fortsätter lampan att tändas så som anges ovan vid varje
motorstart tills oljan byts ut. På vissa versioner visar displayen motsvarande meddelande.
När symbolen tänds betyder inte detta att det är fel på bilen, bara att man så snart som möjligt behöver
byta motorolja på grund av bilens normala användning. Kom ihåg att motoroljans försämring påskyndas
om man använder bilen endast i korta sträckor, eftersom motorn då inte når drifttemperaturen.
Vänd dig till Jeeps servicenät så snart som möjligt.
OBSERVERA!
30)Om varningslampanblinkar, bör motoroljan bytas ut så snart som möjligt och inte mer än 500 km efter det att lampan först
tändes. Underlåtenhet att följa information som den som anges ovan kan orsaka allvarliga skador på motorn och göra så att tillverkarens
garanti upphör att gälla. Kom ihåg att varningslampan inte säger något om mängden motorolja som finns i motorn. Om den börjar blinka,
ska du därför inte fylla på med mer olja.
31)Om varningslampan
skulle börja blinka under körningen, vänd dig till Jeeps servicenät.
92
LÄR KÄNNA INSTRUMENTPANELEN
30) 31)

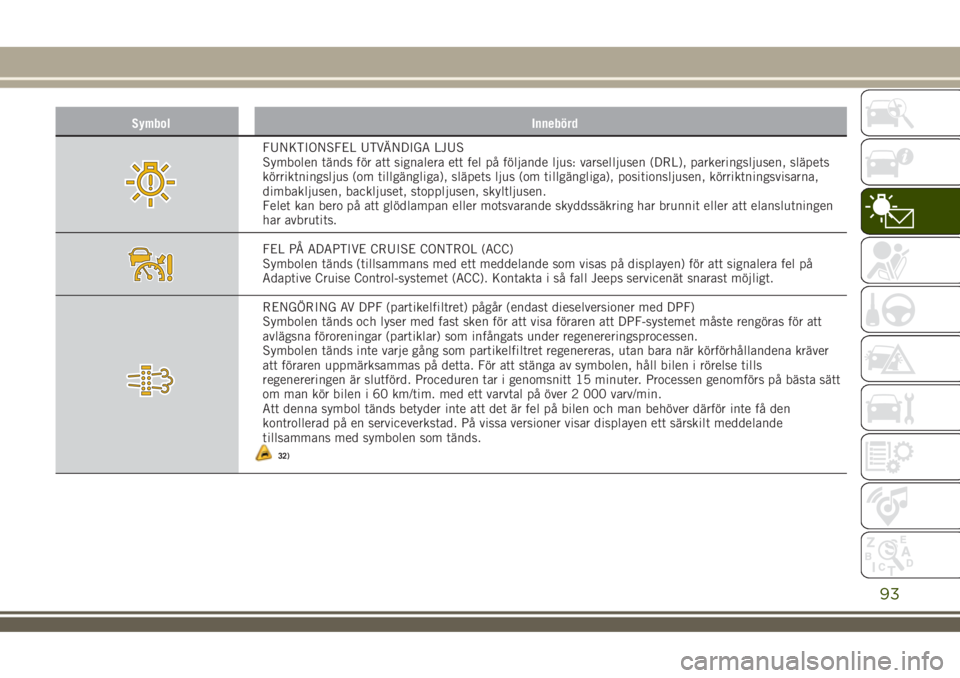

Symbol Innebörd
FUNKTIONSFEL UTVÄNDIGA LJUS
Symbolen tänds för att signalera ett fel på följande ljus: varselljusen (DRL), parkeringsljusen, släpets
körriktningsljus (om tillgängliga), släpets ljus (om tillgängliga), positionsljusen, körriktningsvisarna,
dimbakljusen, backljuset, stoppljusen, skyltljusen.
Felet kan bero på att glödlampan eller motsvarande skyddssäkring har brunnit eller att elanslutningen
har avbrutits.
FEL PÅ ADAPTIVE CRUISE CONTROL (ACC)
Symbolen tänds (tillsammans med ett meddelande som visas på displayen) för att signalera fel på
Adaptive Cruise Control-systemet (ACC). Kontakta i så fall Jeeps servicenät snarast möjligt.
RENGÖRING AV DPF (partikelfiltret) pågår (endast dieselversioner med DPF)
Symbolen tänds och lyser med fast sken för att visa föraren att DPF-systemet måste rengöras för att
avlägsna föroreningar (partiklar) som infångats under regenereringsprocessen.
Symbolen tänds inte varje gång som partikelfiltret regenereras, utan bara när körförhållandena kräver
att föraren uppmärksammas på detta. För att stänga av symbolen, håll bilen i rörelse tills
regenereringen är slutförd. Proceduren tar i genomsnitt 15 minuter. Processen genomförs på bästa sätt
om man kör bilen i 60 km/tim. med ett varvtal på över 2 000 varv/min.
Att denna symbol tänds betyder inte att det är fel på bilen och man behöver därför inte få den
kontrollerad på en serviceverkstad. På vissa versioner visar displayen ett särskilt meddelande
tillsammans med symbolen som tänds.
93
32)

OBSERVERA!
32)Körhastigheten bör anpassas till den aktuella trafiksituationen, väderleken och gällande vägtrafikförordningar. Observera att det går att
stänga av motorn även om varningslampan för partikelfiltret lyser. Frekventa avbrott av regenereringsprocessen kan också leda till att
motoroljan försämras snabbare. Därför bör man vänta tills symbolen slocknar innan man stänger av motorn enligt indikationerna ovan. Det
rekommenderas att avsluta regenereringen av partikelfiltret med stillastående fordon.
94
LÄR KÄNNA INSTRUMENTPANELEN

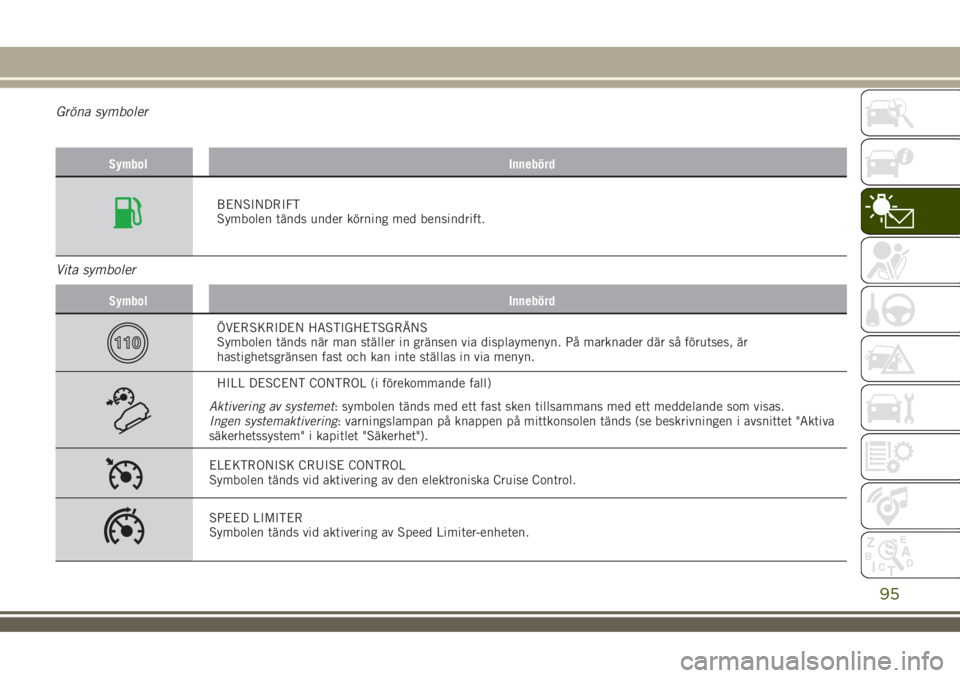

Gröna symboler
Symbol Innebörd
BENSINDRIFT
Symbolen tänds under körning med bensindrift.
Vita symboler
Symbol Innebörd
ÖVERSKRIDEN HASTIGHETSGRÄNS
Symbolen tänds när man ställer in gränsen via displaymenyn. På marknader där så förutses, är
hastighetsgränsen fast och kan inte ställas in via menyn.
HILL DESCENT CONTROL (i förekommande fall)
Aktivering av systemet: symbolen tänds med ett fast sken tillsammans med ett meddelande som visas.
Ingen systemaktivering: varningslampan på knappen på mittkonsolen tänds (se beskrivningen i avsnittet "Aktiva
säkerhetssystem" i kapitlet "Säkerhet").
ELEKTRONISK CRUISE CONTROL
Symbolen tänds vid aktivering av den elektroniska Cruise Control.
SPEED LIMITER
Symbolen tänds vid aktivering av Speed Limiter-enheten.
95

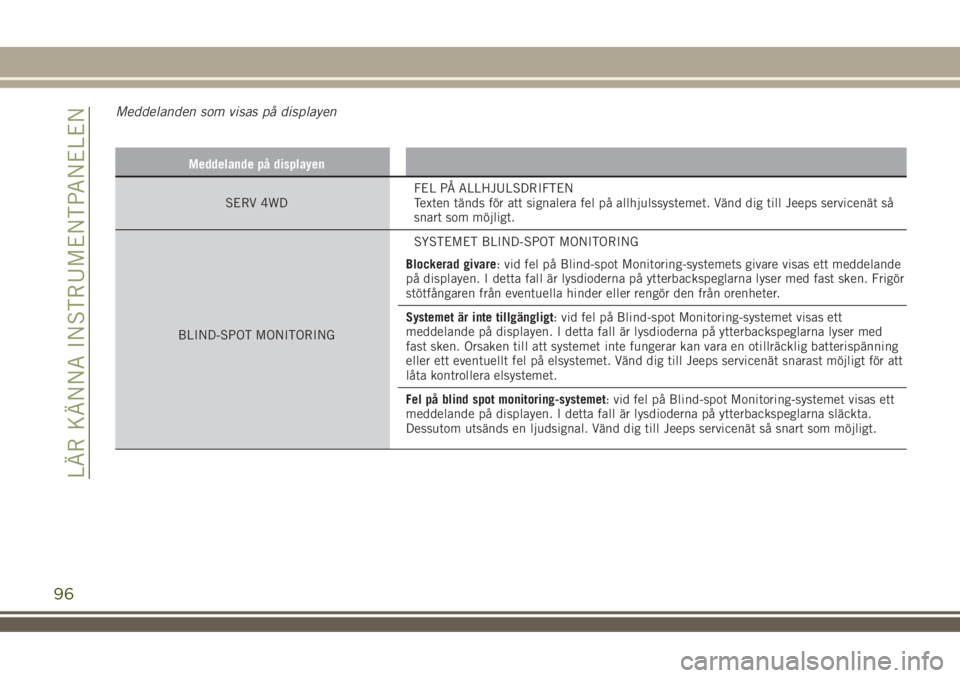

Meddelanden som visas på displayen
Meddelande på displayen
SERV 4WDFEL PÅ ALLHJULSDRIFTEN
Texten tänds för att signalera fel på allhjulssystemet. Vänd dig till Jeeps servicenät så
snart som möjligt.
BLIND-SPOT MONITORINGSYSTEMET BLIND-SPOT MONITORING
Blockerad givare: vid fel på Blind-spot Monitoring-systemets givare visas ett meddelande
på displayen. I detta fall är lysdioderna på ytterbackspeglarna lyser med fast sken. Frigör
stötfångaren från eventuella hinder eller rengör den från orenheter.
Systemet är inte tillgängligt: vid fel på Blind-spot Monitoring-systemet visas ett
meddelande på displayen. I detta fall är lysdioderna på ytterbackspeglarna lyser med
fast sken. Orsaken till att systemet inte fungerar kan vara en otillräcklig batterispänning
eller ett eventuellt fel på elsystemet. Vänd dig till Jeeps servicenät snarast möjligt för att
låta kontrollera elsystemet.
Fel på blind spot monitoring-systemet: vid fel på Blind-spot Monitoring-systemet visas ett
meddelande på displayen. I detta fall är lysdioderna på ytterbackspeglarna släckta.
Dessutom utsänds en ljudsignal. Vänd dig till Jeeps servicenät så snart som möjligt.
96
LÄR KÄNNA INSTRUMENTPANELEN

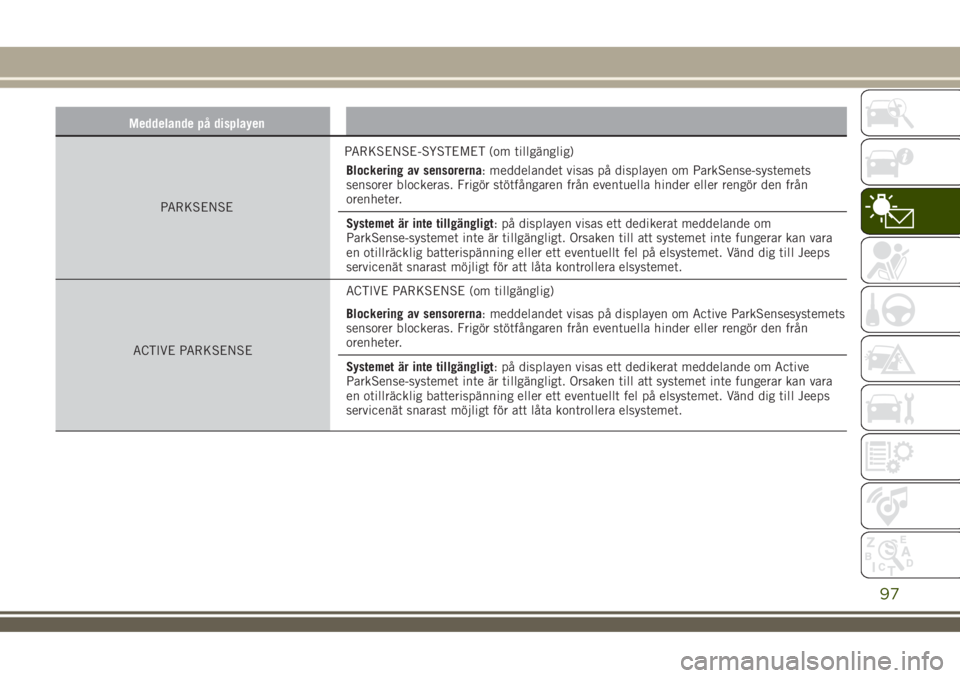

Meddelande på displayen
PARKSENSEPARKSENSE-SYSTEMET (om tillgänglig)
Blockering av sensorerna: meddelandet visas på displayen om ParkSense-systemets
sensorer blockeras. Frigör stötfångaren från eventuella hinder eller rengör den från
orenheter.
Systemet är inte tillgängligt: på displayen visas ett dedikerat meddelande om
ParkSense-systemet inte är tillgängligt. Orsaken till att systemet inte fungerar kan vara
en otillräcklig batterispänning eller ett eventuellt fel på elsystemet. Vänd dig till Jeeps
servicenät snarast möjligt för att låta kontrollera elsystemet.
ACTIVE PARKSENSEACTIVE PARKSENSE (om tillgänglig)
Blockering av sensorerna: meddelandet visas på displayen om Active ParkSensesystemets
sensorer blockeras. Frigör stötfångaren från eventuella hinder eller rengör den från
orenheter.
Systemet är inte tillgängligt: på displayen visas ett dedikerat meddelande om Active
ParkSense-systemet inte är tillgängligt. Orsaken till att systemet inte fungerar kan vara
en otillräcklig batterispänning eller ett eventuellt fel på elsystemet. Vänd dig till Jeeps
servicenät snarast möjligt för att låta kontrollera elsystemet.
97

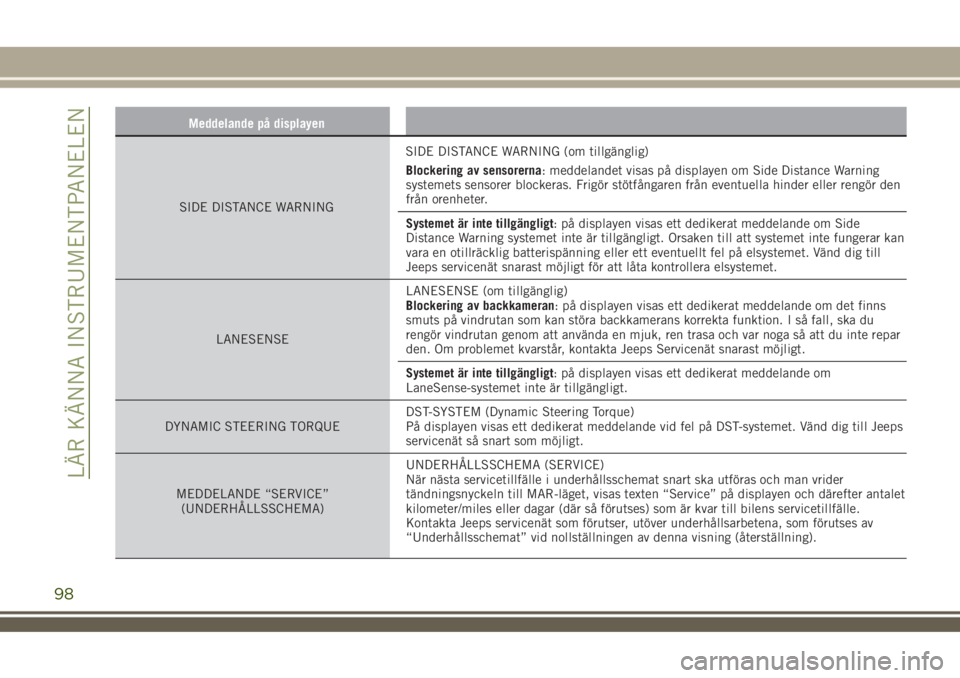

Meddelande på displayen
SIDE DISTANCE WARNINGSIDE DISTANCE WARNING (om tillgänglig)
Blockering av sensorerna: meddelandet visas på displayen om Side Distance Warning
systemets sensorer blockeras. Frigör stötfångaren från eventuella hinder eller rengör den
från orenheter.
Systemet är inte tillgängligt: på displayen visas ett dedikerat meddelande om Side
Distance Warning systemet inte är tillgängligt. Orsaken till att systemet inte fungerar kan
vara en otillräcklig batterispänning eller ett eventuellt fel på elsystemet. Vänd dig till
Jeeps servicenät snarast möjligt för att låta kontrollera elsystemet.
LANESENSELANESENSE (om tillgänglig)
Blockering av backkameran: på displayen visas ett dedikerat meddelande om det finns
smuts på vindrutan som kan störa backkamerans korrekta funktion. I så fall, ska du
rengör vindrutan genom att använda en mjuk, ren trasa och var noga så att du inte repar
den. Om problemet kvarstår, kontakta Jeeps Servicenät snarast möjligt.
Systemet är inte tillgängligt: på displayen visas ett dedikerat meddelande om
LaneSense-systemet inte är tillgängligt.
DYNAMIC STEERING TORQUEDST-SYSTEM (Dynamic Steering Torque)
På displayen visas ett dedikerat meddelande vid fel på DST-systemet. Vänd dig till Jeeps
servicenät så snart som möjligt.
MEDDELANDE “SERVICE”
(UNDERHÅLLSSCHEMA)UNDERHÅLLSSCHEMA (SERVICE)
När nästa servicetillfälle i underhållsschemat snart ska utföras och man vrider
tändningsnyckeln till MAR-läget, visas texten “Service” på displayen och därefter antalet
kilometer/miles eller dagar (där så förutses) som är kvar till bilens servicetillfälle.
Kontakta Jeeps servicenät som förutser, utöver underhållsarbetena, som förutses av
“Underhållsschemat” vid nollställningen av denna visning (återställning).
98
