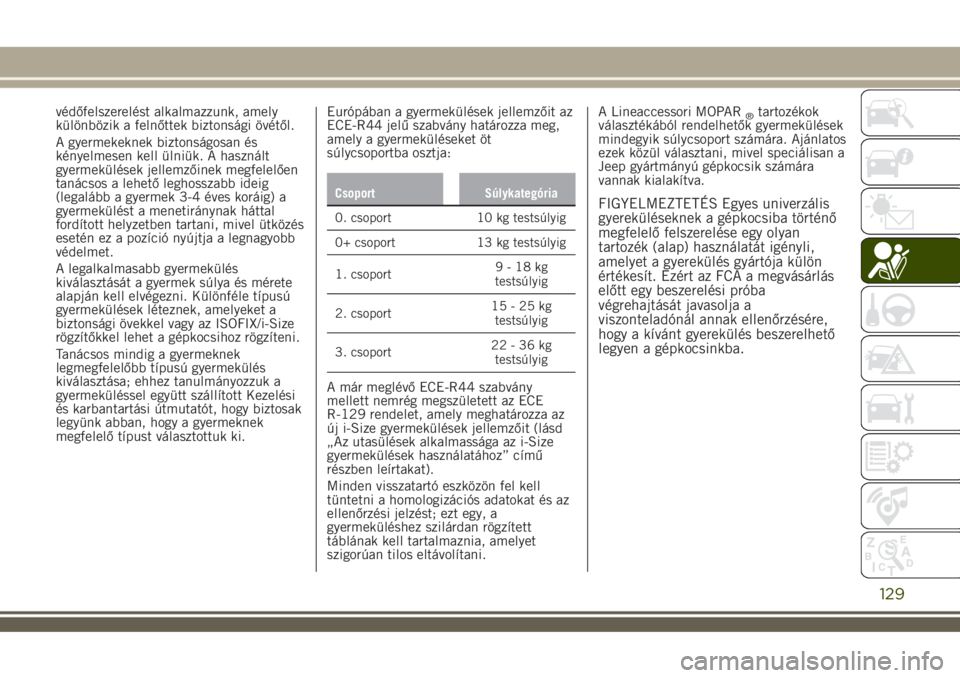

védőfelszerelést alkalmazzunk, amely
különbözik a felnőttek biztonsági övétől.
A gyermekeknek biztonságosan és
kényelmesen kell ülniük. A használt
gyermekülések jellemzőinek megfelelően
tanácsos a lehető leghosszabb ideig
(legalább a gyermek 3-4 éves koráig) a
gyermekülést a menetiránynak háttal
fordított helyzetben tartani, mivel ütközés
esetén ez a pozíció nyújtja a legnagyobb
védelmet.
A legalkalmasabb gyermekülés
kiválasztását a gyermek súlya és mérete
alapján kell elvégezni. Különféle típusú
gyermekülések léteznek, amelyeket a
biztonsági övekkel vagy az ISOFIX/i-Size
rögzítőkkel lehet a gépkocsihoz rögzíteni.
Tanácsos mindig a gyermeknek
legmegfelelőbb típusú gyermekülés
kiválasztása; ehhez tanulmányozzuk a
gyermeküléssel együtt szállított Kezelési
és karbantartási útmutatót, hogy biztosak
legyünk abban, hogy a gyermeknek
megfelelő típust választottuk ki.Európában a gyermekülések jellemzőit az
ECE-R44 jelű szabvány határozza meg,
amely a gyermeküléseket öt
súlycsoportba osztja:
Csoport Súlykategória
0. csoport 10 kg testsúlyig
0+ csoport 13 kg testsúlyig
1. csoport9-18kg
testsúlyig
2. csoport15-25kg
testsúlyig
3. csoport22-36kg
testsúlyig
A már meglévő ECE-R44 szabvány
mellett nemrég megszületett az ECE
R-129 rendelet, amely meghatározza az
új i-Size gyermekülések jellemzőit (lásd
„Az utasülések alkalmassága az i-Size
gyermekülések használatához” című
részben leírtakat).
Minden visszatartó eszközön fel kell
tüntetni a homologizációs adatokat és az
ellenőrzési jelzést; ezt egy, a
gyermeküléshez szilárdan rögzített
táblának kell tartalmaznia, amelyet
szigorúan tilos eltávolítani.A Lineaccessori MOPAR
®tartozékok
választékából rendelhetők gyermekülések
mindegyik súlycsoport számára. Ajánlatos
ezek közül választani, mivel speciálisan a
Jeep gyártmányú gépkocsik számára
vannak kialakítva.
FIGYELMEZTETÉS Egyes univerzális
gyereküléseknek a gépkocsiba történő
megfelelő felszerelése egy olyan
tartozék (alap) használatát igényli,
amelyet a gyerekülés gyártója külön
értékesít. Ezért az FCA a megvásárlás
előtt egy beszerelési próba
végrehajtását javasolja a
viszonteladónál annak ellenőrzésére,
hogy a kívánt gyerekülés beszerelhető
legyen a gépkocsinkba.
129

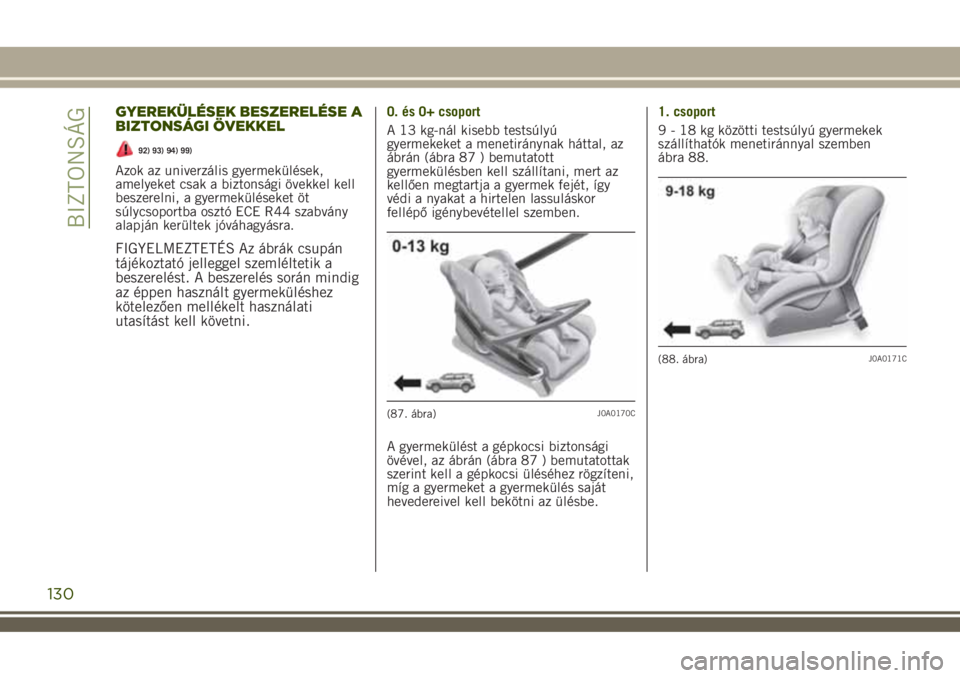

GYEREKÜLÉSEK BESZERELÉSE A
BIZTONSÁGI ÖVEKKEL
92) 93) 94) 99)
Azok az univerzális gyermekülések,
amelyeket csak a biztonsági övekkel kell
beszerelni, a gyermeküléseket öt
súlycsoportba osztó ECE R44 szabvány
alapján kerültek jóváhagyásra.
FIGYELMEZTETÉS Az ábrák csupán
tájékoztató jelleggel szemléltetik a
beszerelést. A beszerelés során mindig
az éppen használt gyermeküléshez
kötelezően mellékelt használati
utasítást kell követni.
0. és 0+ csoport
A 13 kg-nál kisebb testsúlyú
gyermekeket a menetiránynak háttal, az
ábrán (ábra 87 ) bemutatott
gyermekülésben kell szállítani, mert az
kellően megtartja a gyermek fejét, így
védi a nyakat a hirtelen lassuláskor
fellépő igénybevétellel szemben.
A gyermekülést a gépkocsi biztonsági
övével, az ábrán (ábra 87 ) bemutatottak
szerint kell a gépkocsi üléséhez rögzíteni,
míg a gyermeket a gyermekülés saját
hevedereivel kell bekötni az ülésbe.1. csoport
9 - 18 kg közötti testsúlyú gyermekek
szállíthatók menetiránnyal szemben
ábra 88.
(87. ábra)J0A0170C
(88. ábra)J0A0171C
130
BIZTONSÁG

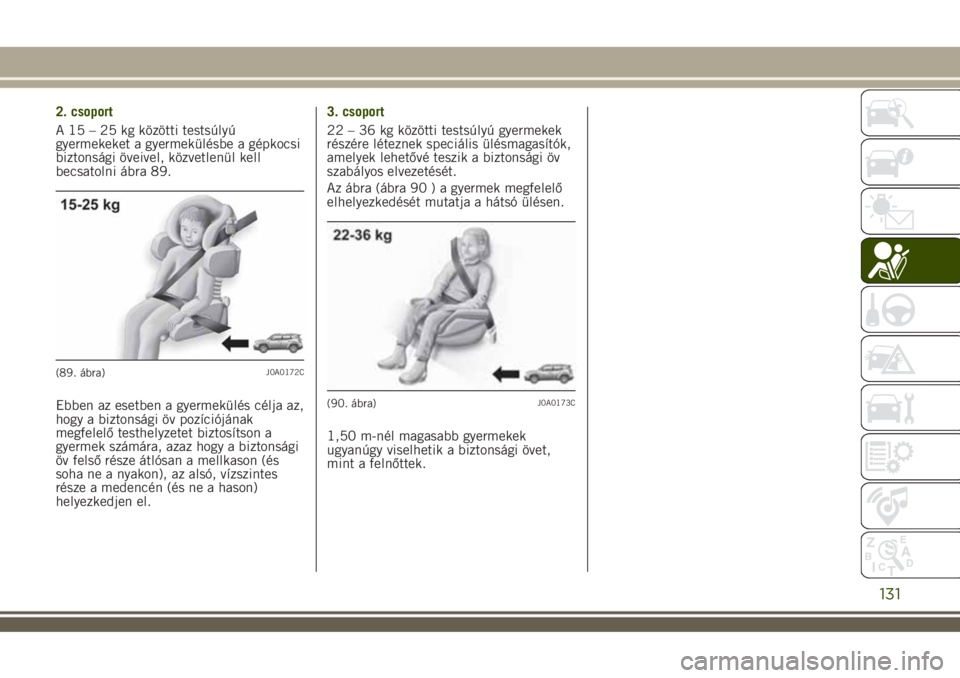

2. csoport
A 15 – 25 kg közötti testsúlyú
gyermekeket a gyermekülésbe a gépkocsi
biztonsági öveivel, közvetlenül kell
becsatolni ábra 89.
Ebben az esetben a gyermekülés célja az,
hogy a biztonsági öv pozíciójának
megfelelő testhelyzetet biztosítson a
gyermek számára, azaz hogy a biztonsági
öv felső része átlósan a mellkason (és
soha ne a nyakon), az alsó, vízszintes
része a medencén (és ne a hason)
helyezkedjen el.3. csoport
22 – 36 kg közötti testsúlyú gyermekek
részére léteznek speciális ülésmagasítók,
amelyek lehetővé teszik a biztonsági öv
szabályos elvezetését.
Az ábra (ábra 90 ) a gyermek megfelelő
elhelyezkedését mutatja a hátsó ülésen.
1,50 m-nél magasabb gyermekek
ugyanúgy viselhetik a biztonsági övet,
mint a felnőttek.
(89. ábra)J0A0172C
(90. ábra)J0A0173C
131

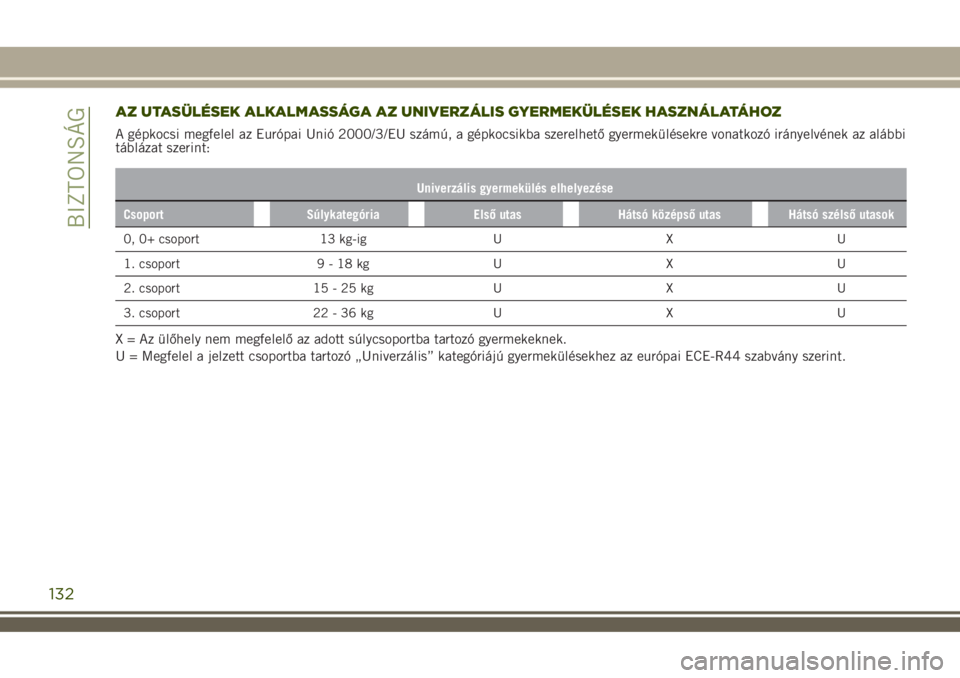

AZ UTASÜLÉSEK ALKALMASSÁGA AZ UNIVERZÁLIS GYERMEKÜLÉSEK HASZNÁLATÁHOZ
A gépkocsi megfelel az Európai Unió 2000/3/EU számú, a gépkocsikba szerelhető gyermekülésekre vonatkozó irányelvének az alábbi
táblázat szerint:
Univerzális gyermekülés elhelyezése
Csoport Súlykategória Első utas Hátsó középső utas Hátsó szélső utasok
0, 0+ csoport 13 kg-ig U X U
1. csoport 9 - 18 kg U X U
2. csoport 15 - 25 kg U X U
3. csoport 22 - 36 kg U X U
X = Az ülőhely nem megfelelő az adott súlycsoportba tartozó gyermekeknek.
U = Megfelel a jelzett csoportba tartozó „Univerzális” kategóriájú gyermekülésekhez az európai ECE-R44 szabvány szerint.
132
BIZTONSÁG

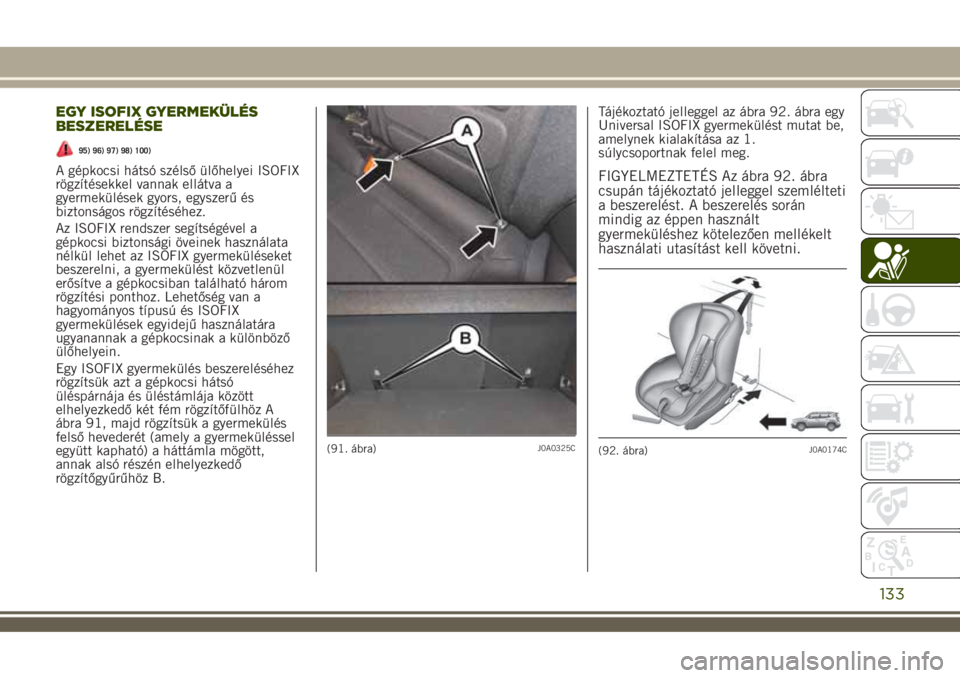

EGY ISOFIX GYERMEKÜLÉS
BESZERELÉSE
95) 96) 97) 98) 100)
A gépkocsi hátsó szélső ülőhelyei ISOFIX
rögzítésekkel vannak ellátva a
gyermekülések gyors, egyszerű és
biztonságos rögzítéséhez.
Az ISOFIX rendszer segítségével a
gépkocsi biztonsági öveinek használata
nélkül lehet az ISOFIX gyermeküléseket
beszerelni, a gyermekülést közvetlenül
erősítve a gépkocsiban található három
rögzítési ponthoz. Lehetőség van a
hagyományos típusú és ISOFIX
gyermekülések egyidejű használatára
ugyanannak a gépkocsinak a különböző
ülőhelyein.
Egy ISOFIX gyermekülés beszereléséhez
rögzítsük azt a gépkocsi hátsó
üléspárnája és üléstámlája között
elhelyezkedő két fém rögzítőfülhöz A
ábra 91, majd rögzítsük a gyermekülés
felső hevederét (amely a gyermeküléssel
együtt kapható) a háttámla mögött,
annak alsó részén elhelyezkedő
rögzítőgyűrűhöz B.Tájékoztató jelleggel az ábra 92. ábra egy
Universal ISOFIX gyermekülést mutat be,
amelynek kialakítása az 1.
súlycsoportnak felel meg.FIGYELMEZTETÉS Az ábra 92. ábra
csupán tájékoztató jelleggel szemlélteti
a beszerelést. A beszerelés során
mindig az éppen használt
gyermeküléshez kötelezően mellékelt
használati utasítást kell követni.
(91. ábra)J0A0325C(92. ábra)J0A0174C
133

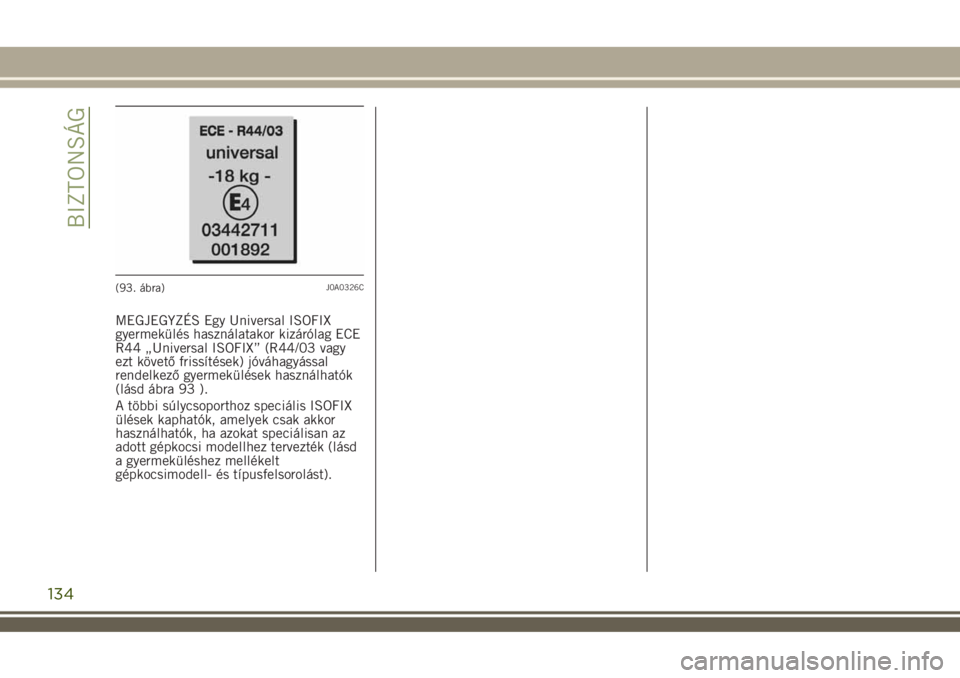

MEGJEGYZÉS Egy Universal ISOFIX
gyermekülés használatakor kizárólag ECE
R44 „Universal ISOFIX” (R44/03 vagy
ezt követő frissítések) jóváhagyással
rendelkező gyermekülések használhatók
(lásd ábra 93 ).
A többi súlycsoporthoz speciális ISOFIX
ülések kaphatók, amelyek csak akkor
használhatók, ha azokat speciálisan az
adott gépkocsi modellhez tervezték (lásd
a gyermeküléshez mellékelt
gépkocsimodell- és típusfelsorolást).
(93. ábra)J0A0326C
134
BIZTONSÁG

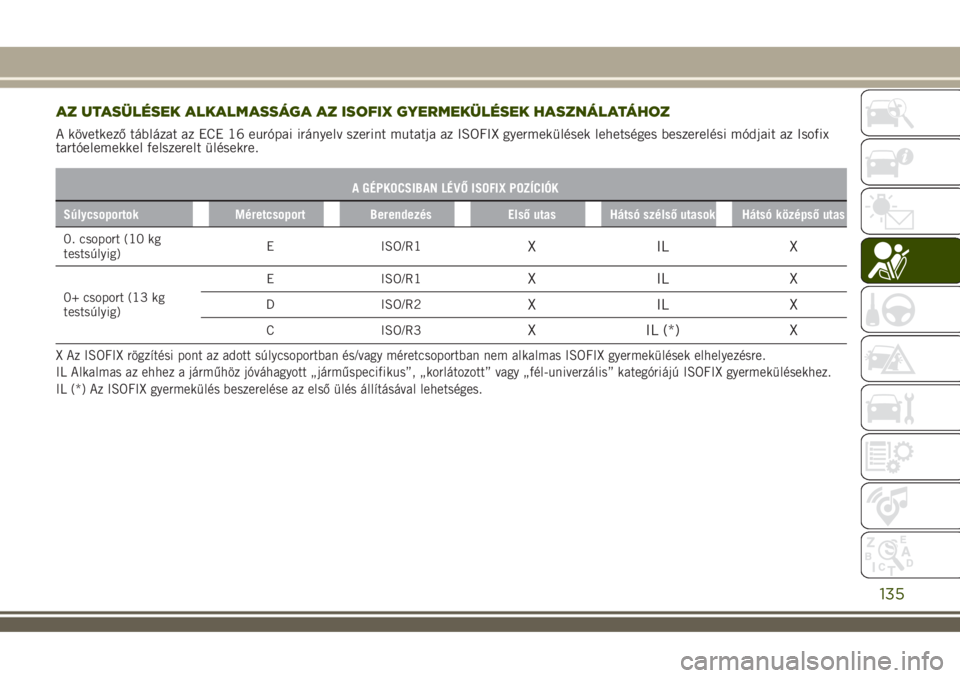

AZ UTASÜLÉSEK ALKALMASSÁGA AZ ISOFIX GYERMEKÜLÉSEK HASZNÁLATÁHOZ
A következő táblázat az ECE 16 európai irányelv szerint mutatja az ISOFIX gyermekülések lehetséges beszerelési módjait az Isofix
tartóelemekkel felszerelt ülésekre.
A GÉPKOCSIBAN LÉVŐ ISOFIX POZÍCIÓK
Súlycsoportok Méretcsoport Berendezés Első utas Hátsó szélső utasok Hátsó középső utas
0. csoport (10 kg
testsúlyig)E ISO/R1XILX
0+ csoport (13 kg
testsúlyig)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
X Az ISOFIX rögzítési pont az adott súlycsoportban és/vagy méretcsoportban nem alkalmas ISOFIX gyermekülések elhelyezésre.
IL Alkalmas az ehhez a járműhöz jóváhagyott „járműspecifikus”, „korlátozott” vagy „fél-univerzális” kategóriájú ISOFIX gyermekülésekhez.
IL (*) Az ISOFIX gyermekülés beszerelése az első ülés állításával lehetséges.
135

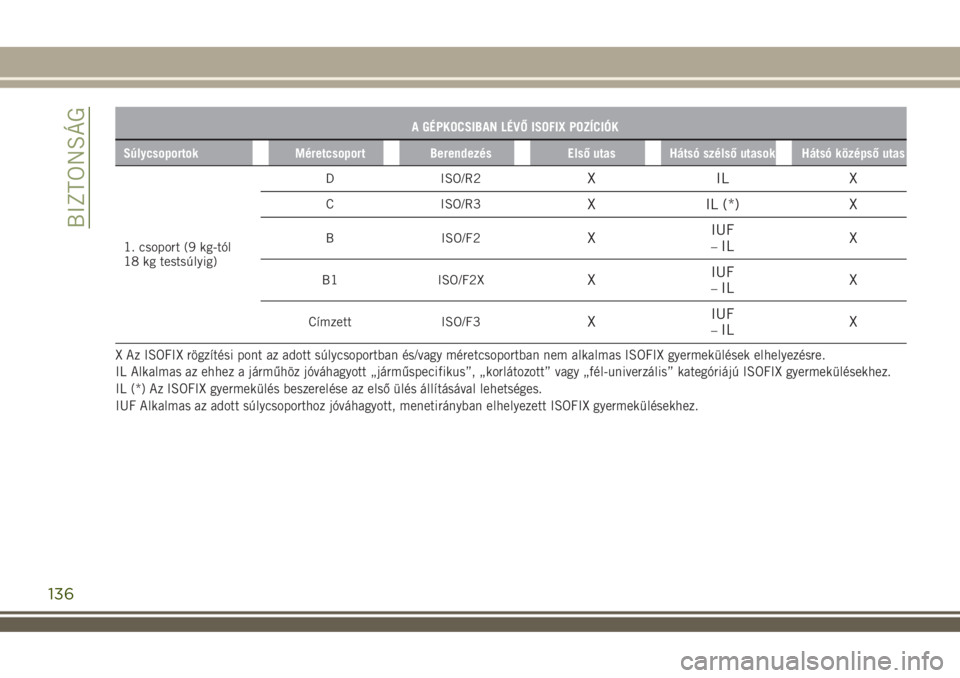

A GÉPKOCSIBAN LÉVŐ ISOFIX POZÍCIÓK
Súlycsoportok Méretcsoport Berendezés Első utas Hátsó szélső utasok Hátsó középső utas
1. csoport (9 kg-tól
18 kg testsúlyig)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF–ILX
B1 ISO/F2XXIUF–ILX
Címzett ISO/F3XIUF–ILX
X Az ISOFIX rögzítési pont az adott súlycsoportban és/vagy méretcsoportban nem alkalmas ISOFIX gyermekülések elhelyezésre.
IL Alkalmas az ehhez a járműhöz jóváhagyott „járműspecifikus”, „korlátozott” vagy „fél-univerzális” kategóriájú ISOFIX gyermekülésekhez.
IL (*) Az ISOFIX gyermekülés beszerelése az első ülés állításával lehetséges.
IUF Alkalmas az adott súlycsoporthoz jóváhagyott, menetirányban elhelyezett ISOFIX gyermekülésekhez.
136
BIZTONSÁG

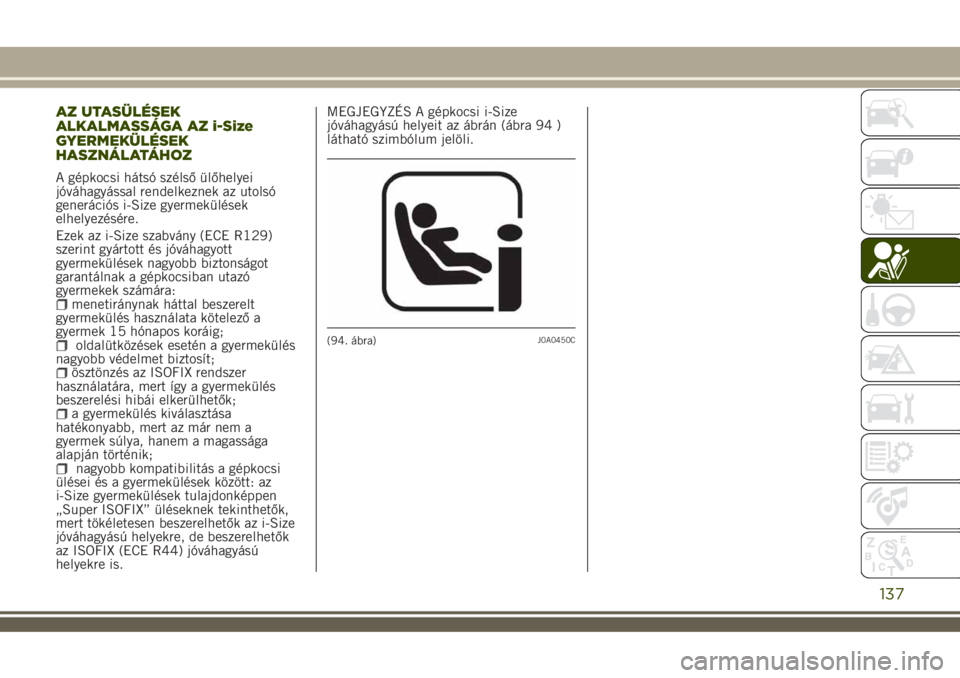

AZ UTASÜLÉSEK
ALKALMASSÁGA AZ i-Size
GYERMEKÜLÉSEK
HASZNÁLATÁHOZ
A gépkocsi hátsó szélső ülőhelyei
jóváhagyással rendelkeznek az utolsó
generációs i-Size gyermekülések
elhelyezésére.
Ezek az i-Size szabvány (ECE R129)
szerint gyártott és jóváhagyott
gyermekülések nagyobb biztonságot
garantálnak a gépkocsiban utazó
gyermekek számára:
menetiránynak háttal beszerelt
gyermekülés használata kötelező a
gyermek 15 hónapos koráig;
oldalütközések esetén a gyermekülés
nagyobb védelmet biztosít;
ösztönzés az ISOFIX rendszer
használatára, mert így a gyermekülés
beszerelési hibái elkerülhetők;
a gyermekülés kiválasztása
hatékonyabb, mert az már nem a
gyermek súlya, hanem a magassága
alapján történik;
nagyobb kompatibilitás a gépkocsi
ülései és a gyermekülések között: az
i-Size gyermekülések tulajdonképpen
„Super ISOFIX” üléseknek tekinthetők,
mert tökéletesen beszerelhetők az i-Size
jóváhagyású helyekre, de beszerelhetők
az ISOFIX (ECE R44) jóváhagyású
helyekre is.MEGJEGYZÉS A gépkocsi i-Size
jóváhagyású helyeit az ábrán (ábra 94 )
látható szimbólum jelöli.
(94. ábra)J0A0450C
137

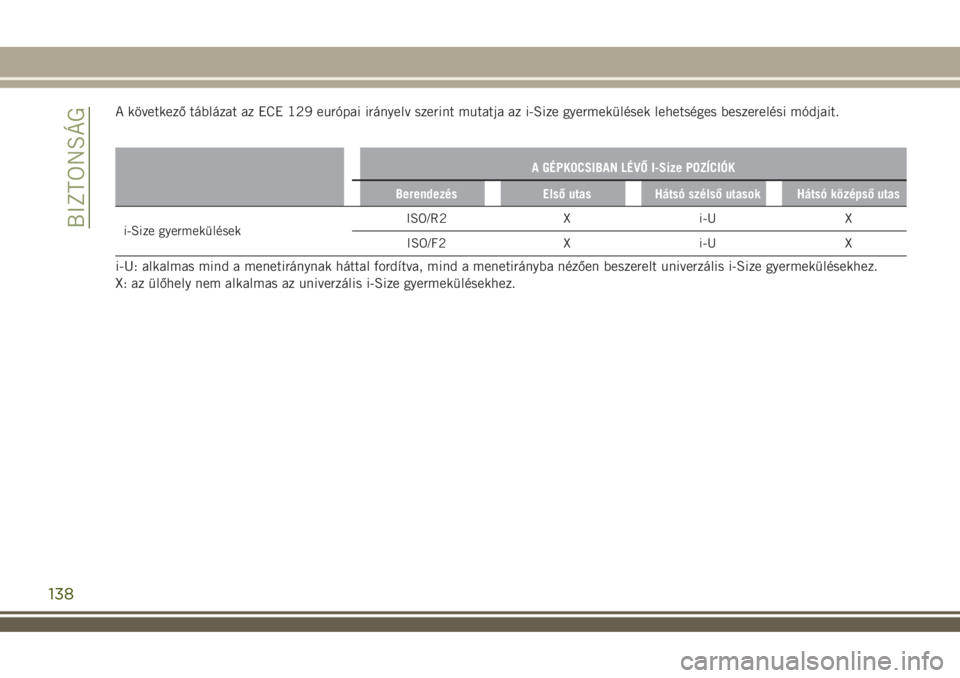

A következő táblázat az ECE 129 európai irányelv szerint mutatja az i-Size gyermekülések lehetséges beszerelési módjait.
A GÉPKOCSIBAN LÉVŐ I-Size POZÍCIÓK
Berendezés Első utas Hátsó szélső utasok Hátsó középső utas
i-Size gyermekülésekISO/R2 X i-U X
ISO/F2 X i-U X
i-U: alkalmas mind a menetiránynak háttal fordítva, mind a menetirányba nézően beszerelt univerzális i-Size gyermekülésekhez.
X: az ülőhely nem alkalmas az univerzális i-Size gyermekülésekhez.
