JEEP RENEGADE 2018 Kezelési és karbantartási útmutató (in Hungarian)

GRAFIKUS TÁRGYMUTATÓ
ISMERKEDÉS A GÉPKOCSIVAL
ISMERKEDÉS A MŰSZERCSOPORTTAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS GONDOZÁS
MŰSZAKI ADATOK
MULTIMÉDIA
TÁRGYMUTATÓ

GRAFIKUS TÁRGYMUTATÓ
MŰSZERFAL................12
UTASTÉR..................13
11

MŰSZERFAL
BAL OLDALI KAPCSOLÓKAR
MŰSZERCSOPORT
JOBB OLDALI KAPCSOLÓKAR
KAPASZKODÓFOGANTYÚ
KESZTYŰTARTÓ
KEZELŐGOMBOK
LÉGKONDICIONÁLÁS
KORMÁNYKERÉK
VILÁGÍTÁSKAPCSOLÓ
(2. ábra)J0A0634C
12
GRAFIKUS TÁRGYMUTATÓ

UTASTÉR
ÜLÉSEK
ELEKTROMOS ABLAKEMELŐK/
ELEKTROMOS KÜLSŐ
VISSZAPILLANTÓ TÜKRÖK
SEBESSÉGVÁLTÓ
SELEC-TERRAIN BERENDEZÉS
(egyes változatoknál)
FŰTŐ-/LÉGKONDICIONÁLÓ
BERENDEZÉS
UCONNECT RENDSZER
(3. ábra)J0A0772C
13

ISMERKEDÉS A GÉPKOCSIVAL
Itt kezdődik az Ön új gépkocsijával való
közelebbi ismerkedés.
Ez az útmutató egyszerűen és közvetlenül
tájékoztatja Önt a gépkocsi felépítéséről
és működéséről.
Ezért azt tanácsoljuk Önnek, hogy
helyezkedjen el kényelmesen a
gépkocsiban, hogy azonnal ellenőrizhesse
az olvasottakat.A KULCSOK................16
GYÚJTÁSKAPCSOLÓ...........17
SENTRY KEY®...............20
RIASZTÓBERENDEZÉS.........20
AJTÓK....................21
ÜLÉSEK...................25
FEJTÁMLÁK................28
KORMÁNYKERÉK.............29
VISSZAPILLANTÓ TÜKRÖK.......30
KÜLSŐ VILÁGÍTÁS............32
BELSŐ VILÁGÍTÁS............36
SZÉLVÉDŐ- ÉS HÁTSÓ
ABLAKTÖRLŐ...............37
LÉGKONDICIONÁLÁS..........40
ELEKTROMOS ABLAKEMELŐK.....47
ELEKTROMOS NAPFÉNYTETŐ.....49
MySky NAPFÉNYTETŐ..........51
MOTORHÁZTETŐ.............55
CSOMAGTÉR................57
LPG BERENDEZÉSSEL ELLÁTOTT
FELSZERELTSÉG.............59
15

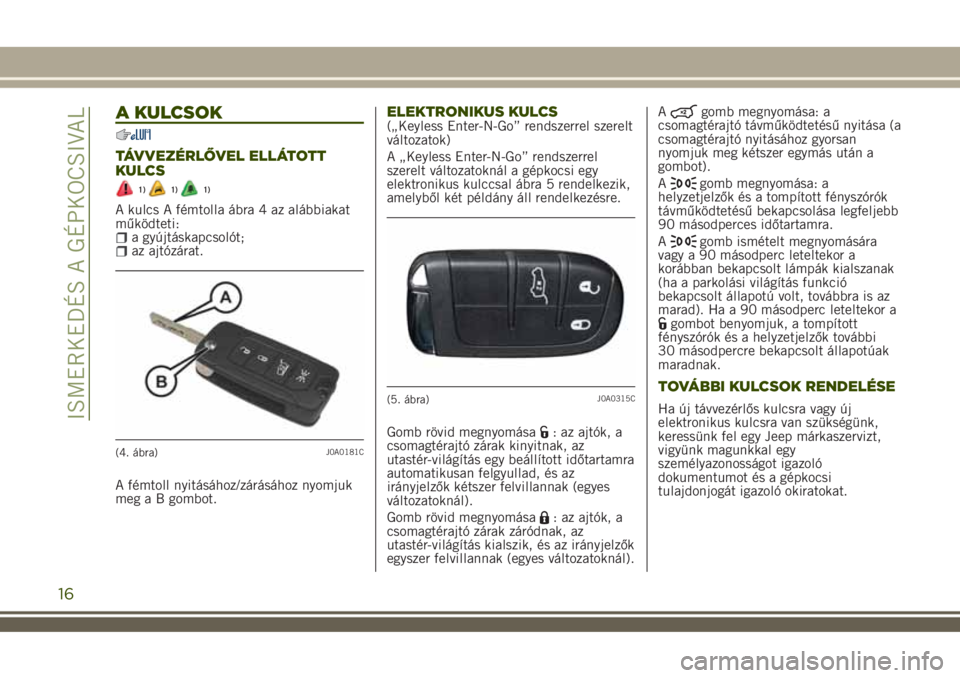

A KULCSOK
TÁVVEZÉRLŐVEL ELLÁTOTT
KULCS
1)1)1)
A kulcs A fémtolla ábra 4 az alábbiakat
működteti:
a gyújtáskapcsolót;az ajtózárat.
A fémtoll nyitásához/zárásához nyomjuk
meg a B gombot.
ELEKTRONIKUS KULCS(„Keyless Enter-N-Go” rendszerrel szerelt
változatok)
A „Keyless Enter-N-Go” rendszerrel
szerelt változatoknál a gépkocsi egy
elektronikus kulccsal ábra 5 rendelkezik,
amelyből két példány áll rendelkezésre.
Gomb rövid megnyomása
: az ajtók, a
csomagtérajtó zárak kinyitnak, az
utastér-világítás egy beállított időtartamra
automatikusan felgyullad, és az
irányjelzők kétszer felvillannak (egyes
változatoknál).
Gomb rövid megnyomása
: az ajtók, a
csomagtérajtó zárak záródnak, az
utastér-világítás kialszik, és az irányjelzők
egyszer felvillannak (egyes változatoknál).A
gomb megnyomása: a
csomagtérajtó távműködtetésű nyitása (a
csomagtérajtó nyitásához gyorsan
nyomjuk meg kétszer egymás után a
gombot).
A
gomb megnyomása: a
helyzetjelzők és a tompított fényszórók
távműködtetésű bekapcsolása legfeljebb
90 másodperces időtartamra.
A
gomb ismételt megnyomására
vagy a 90 másodperc leteltekor a
korábban bekapcsolt lámpák kialszanak
(ha a parkolási világítás funkció
bekapcsolt állapotú volt, továbbra is az
marad). Ha a 90 másodperc leteltekor a
gombot benyomjuk, a tompított
fényszórók és a helyzetjelzők további
30 másodpercre bekapcsolt állapotúak
maradnak.
TOVÁBBI KULCSOK RENDELÉSE
Ha új távvezérlős kulcsra vagy új
elektronikus kulcsra van szükségünk,
keressünk fel egy Jeep márkaszervizt,
vigyünk magunkkal egy
személyazonosságot igazoló
dokumentumot és a gépkocsi
tulajdonjogát igazoló okiratokat.
(4. ábra)J0A0181C
(5. ábra)J0A0315C
16
ISMERKEDÉS A GÉPKOCSIVAL

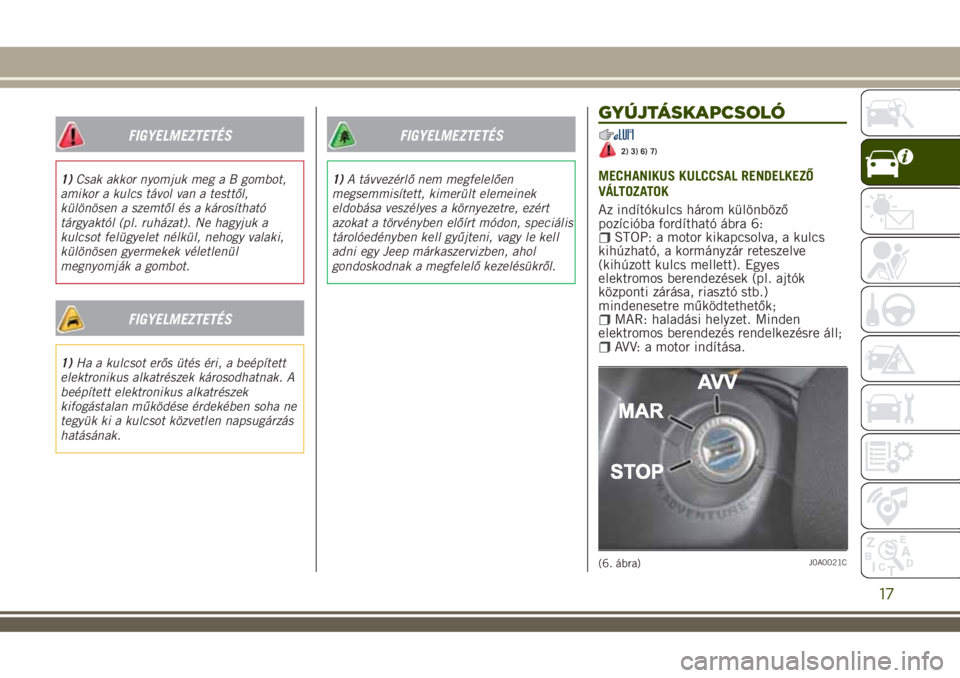

FIGYELMEZTETÉS
1)Csak akkor nyomjuk meg a B gombot,
amikor a kulcs távol van a testtől,
különösen a szemtől és a károsítható
tárgyaktól (pl. ruházat). Ne hagyjuk a
kulcsot felügyelet nélkül, nehogy valaki,
különösen gyermekek véletlenül
megnyomják a gombot.
FIGYELMEZTETÉS
1)Ha a kulcsot erős ütés éri, a beépített
elektronikus alkatrészek károsodhatnak. A
beépített elektronikus alkatrészek
kifogástalan működése érdekében soha ne
tegyük ki a kulcsot közvetlen napsugárzás
hatásának.
FIGYELMEZTETÉS
1)A távvezérlő nem megfelelően
megsemmisített, kimerült elemeinek
eldobása veszélyes a környezetre, ezért
azokat a törvényben előírt módon, speciális
tárolóedényben kell gyűjteni, vagy le kell
adni egy Jeep márkaszervizben, ahol
gondoskodnak a megfelelő kezelésükről.
GYÚJTÁSKAPCSOLÓ
2) 3) 6) 7)
MECHANIKUS KULCCSAL RENDELKEZŐ
VÁLTOZATOK
Az indítókulcs három különböző
pozícióba fordítható ábra 6:
STOP: a motor kikapcsolva, a kulcs
kihúzható, a kormányzár reteszelve
(kihúzott kulcs mellett). Egyes
elektromos berendezések (pl. ajtók
központi zárása, riasztó stb.)
mindenesetre működtethetők;
MAR: haladási helyzet. Minden
elektromos berendezés rendelkezésre áll;
AVV: a motor indítása.
(6. ábra)J0A0021C
17

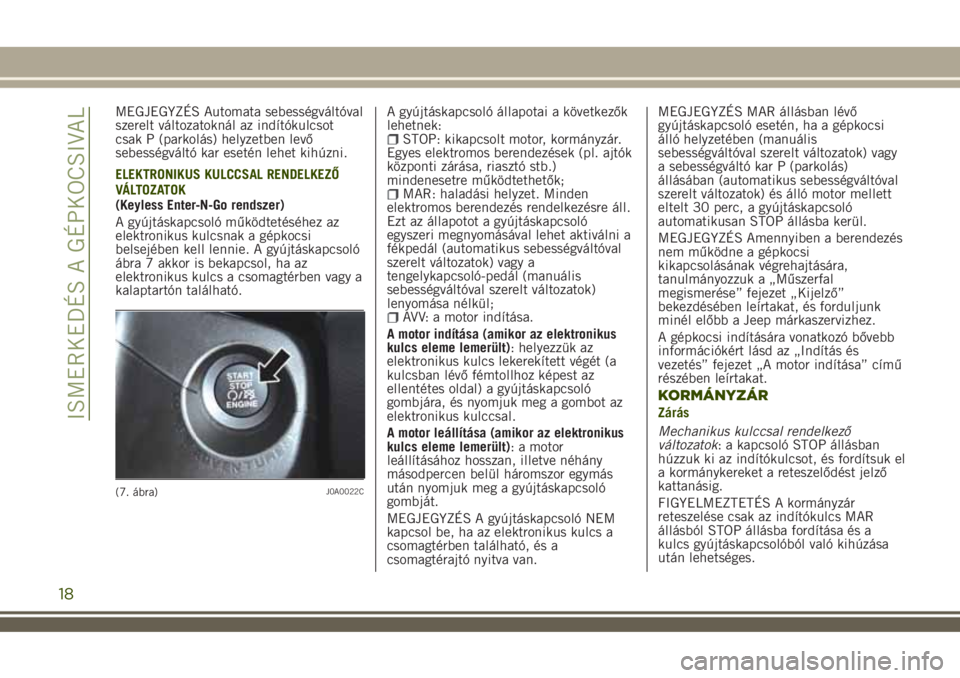

MEGJEGYZÉS Automata sebességváltóval
szerelt változatoknál az indítókulcsot
csak P (parkolás) helyzetben levő
sebességváltó kar esetén lehet kihúzni.
ELEKTRONIKUS KULCCSAL RENDELKEZŐ
VÁLTOZATOK
(Keyless Enter-N-Go rendszer)
A gyújtáskapcsoló működtetéséhez az
elektronikus kulcsnak a gépkocsi
belsejében kell lennie. A gyújtáskapcsoló
ábra 7 akkor is bekapcsol, ha az
elektronikus kulcs a csomagtérben vagy a
kalaptartón található.A gyújtáskapcsoló állapotai a következők
lehetnek:
STOP: kikapcsolt motor, kormányzár.
Egyes elektromos berendezések (pl. ajtók
központi zárása, riasztó stb.)
mindenesetre működtethetők;
MAR: haladási helyzet. Minden
elektromos berendezés rendelkezésre áll.
Ezt az állapotot a gyújtáskapcsoló
egyszeri megnyomásával lehet aktiválni a
fékpedál (automatikus sebességváltóval
szerelt változatok) vagy a
tengelykapcsoló-pedál (manuális
sebességváltóval szerelt változatok)
lenyomása nélkül;
AVV: a motor indítása.
A motor indítása (amikor az elektronikus
kulcs eleme lemerült): helyezzük az
elektronikus kulcs lekerekített végét (a
kulcsban lévő fémtollhoz képest az
ellentétes oldal) a gyújtáskapcsoló
gombjára, és nyomjuk meg a gombot az
elektronikus kulccsal.
A motor leállítása (amikor az elektronikus
kulcs eleme lemerült): a motor
leállításához hosszan, illetve néhány
másodpercen belül háromszor egymás
után nyomjuk meg a gyújtáskapcsoló
gombját.
MEGJEGYZÉS A gyújtáskapcsoló NEM
kapcsol be, ha az elektronikus kulcs a
csomagtérben található, és a
csomagtérajtó nyitva van.MEGJEGYZÉS MAR állásban lévő
gyújtáskapcsoló esetén, ha a gépkocsi
álló helyzetében (manuális
sebességváltóval szerelt változatok) vagy
a sebességváltó kar P (parkolás)
állásában (automatikus sebességváltóval
szerelt változatok) és álló motor mellett
eltelt 30 perc, a gyújtáskapcsoló
automatikusan STOP állásba kerül.
MEGJEGYZÉS Amennyiben a berendezés
nem működne a gépkocsi
kikapcsolásának végrehajtására,
tanulmányozzuk a „Műszerfal
megismerése” fejezet „Kijelző”
bekezdésében leírtakat, és forduljunk
minél előbb a Jeep márkaszervizhez.
A gépkocsi indítására vonatkozó bővebb
információkért lásd az „Indítás és
vezetés” fejezet „A motor indítása” című
részében leírtakat.
KORMÁNYZÁR
Zárás
Mechanikus kulccsal rendelkező
változatok: a kapcsoló STOP állásban
húzzuk ki az indítókulcsot, és fordítsuk el
a kormánykereket a reteszelődést jelző
kattanásig.
FIGYELMEZTETÉS A kormányzár
reteszelése csak az indítókulcs MAR
állásból STOP állásba fordítása és a
kulcs gyújtáskapcsolóból való kihúzása
után lehetséges.
(7. ábra)J0A0022C
18
