JEEP RENEGADE 2018 Kezelési és karbantartási útmutató (in Hungarian)

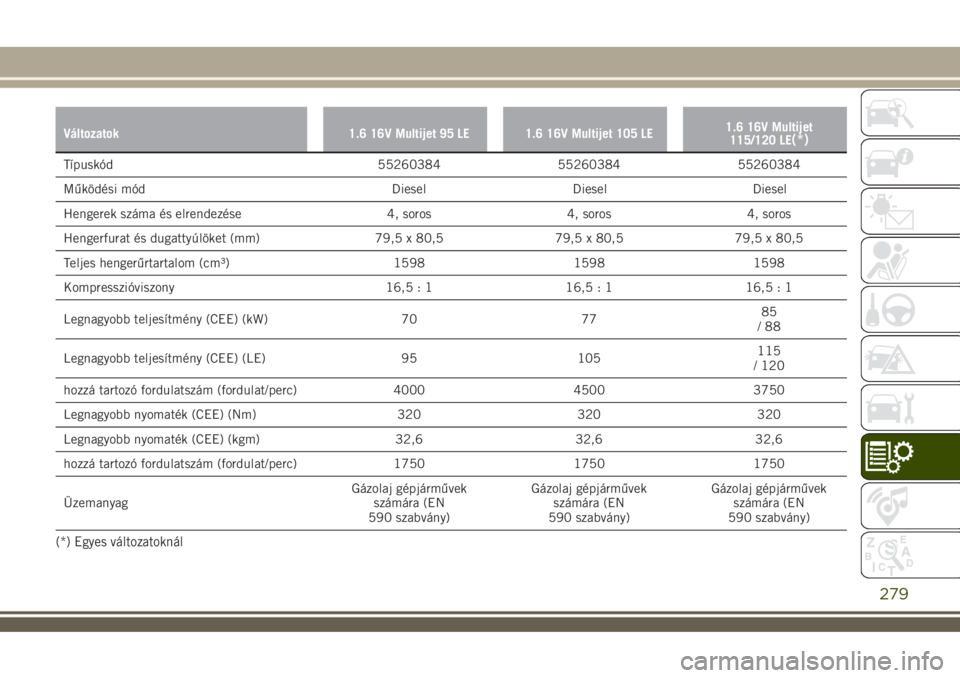

Változatok 1.6 16V Multijet 95 LE 1.6 16V Multijet 105 LE1.6 16V Multijet
115/120 LE(*)
Típuskód 55260384 55260384 55260384
Működési mód Diesel Diesel Diesel
Hengerek száma és elrendezése 4, soros 4, soros 4, soros
Hengerfurat és dugattyúlöket (mm) 79,5 x 80,5 79,5 x 80,5 79,5 x 80,5
Teljes hengerűrtartalom (cm³) 1598 1598 1598
Kompresszióviszony 16,5 : 1 16,5 : 1 16,5 : 1
Legnagyobb teljesítmény (CEE) (kW) 70 7785
/88
Legnagyobb teljesítmény (CEE) (LE) 95 105115
/ 120
hozzá tartozó fordulatszám (fordulat/perc) 4000 4500 3750
Legnagyobb nyomaték (CEE) (Nm) 320 320 320
Legnagyobb nyomaték (CEE) (kgm) 32,6 32,6 32,6
hozzá tartozó fordulatszám (fordulat/perc) 1750 1750 1750
ÜzemanyagGázolaj gépjárművek
számára (EN
590 szabvány)Gázolaj gépjárművek
számára (EN
590 szabvány)Gázolaj gépjárművek
számára (EN
590 szabvány)
(*) Egyes változatoknál
279

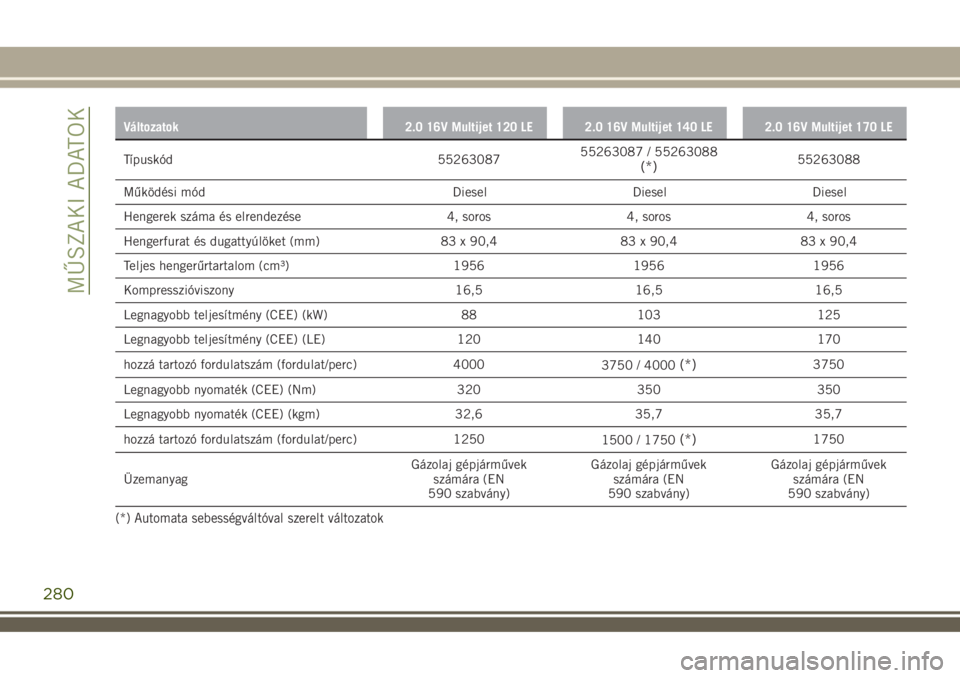

Változatok 2.0 16V Multijet 120 LE 2.0 16V Multijet 140 LE 2.0 16V Multijet 170 LE
Típuskód 5526308755263087 / 55263088(*)55263088
Működési mód Diesel Diesel Diesel
Hengerek száma és elrendezése 4, soros 4, soros 4, soros
Hengerfurat és dugattyúlöket (mm) 83 x 90,4 83 x 90,4 83 x 90,4
Teljes hengerűrtartalom (cm³) 1956 1956 1956
Kompresszióviszony 16,5 16,5 16,5
Legnagyobb teljesítmény (CEE) (kW) 88 103 125
Legnagyobb teljesítmény (CEE) (LE) 120 140 170
hozzá tartozó fordulatszám (fordulat/perc) 4000
3750 / 4000
(*)3750
Legnagyobb nyomaték (CEE) (Nm) 320 350 350
Legnagyobb nyomaték (CEE) (kgm) 32,6 35,7 35,7
hozzá tartozó fordulatszám (fordulat/perc) 1250
1500 / 1750
(*)1750
ÜzemanyagGázolaj gépjárművek
számára (EN
590 szabvány)Gázolaj gépjárművek
számára (EN
590 szabvány)Gázolaj gépjárművek
számára (EN
590 szabvány)
(*) Automata sebességváltóval szerelt változatok
280
MŰSZAKI ADATOK

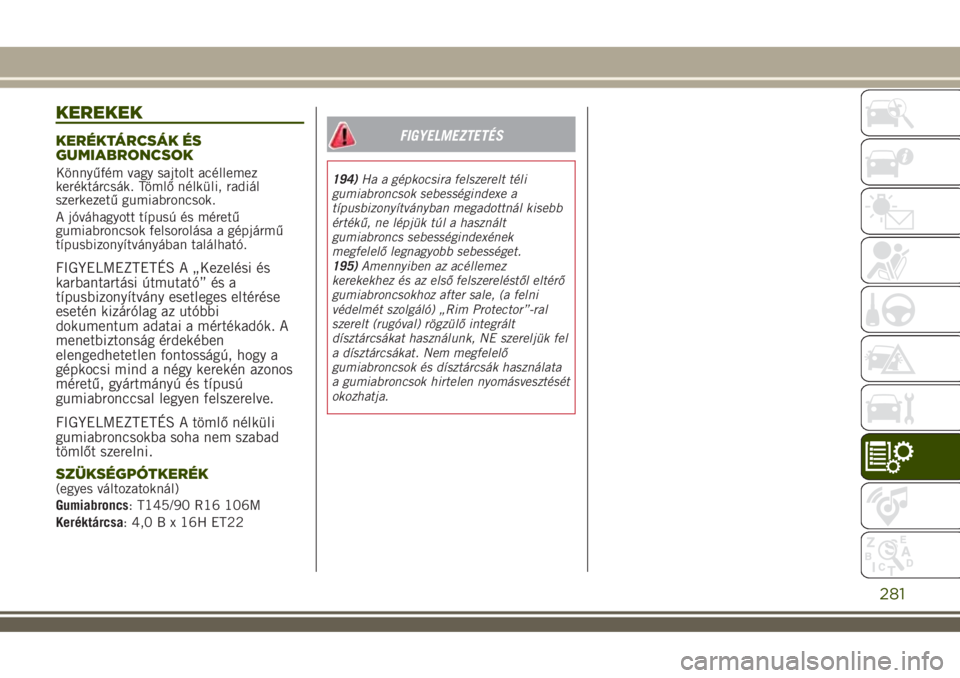

KEREKEK
KERÉKTÁRCSÁK ÉS
GUMIABRONCSOK
Könnyűfém vagy sajtolt acéllemez
keréktárcsák. Tömlő nélküli, radiál
szerkezetű gumiabroncsok.
A jóváhagyott típusú és méretű
gumiabroncsok felsorolása a gépjármű
típusbizonyítványában található.
FIGYELMEZTETÉS A „Kezelési és
karbantartási útmutató” és a
típusbizonyítvány esetleges eltérése
esetén kizárólag az utóbbi
dokumentum adatai a mértékadók. A
menetbiztonság érdekében
elengedhetetlen fontosságú, hogy a
gépkocsi mind a négy kerekén azonos
méretű, gyártmányú és típusú
gumiabronccsal legyen felszerelve.
FIGYELMEZTETÉS A tömlő nélküli
gumiabroncsokba soha nem szabad
tömlőt szerelni.
SZÜKSÉGPÓTKERÉK
(egyes változatoknál)
Gumiabroncs: T145/90 R16 106M
Keréktárcsa: 4,0 B x 16H ET22
FIGYELMEZTETÉS
194)Ha a gépkocsira felszerelt téli
gumiabroncsok sebességindexe a
típusbizonyítványban megadottnál kisebb
értékű, ne lépjük túl a használt
gumiabroncs sebességindexének
megfelelő legnagyobb sebességet.
195)Amennyiben az acéllemez
kerekekhez és az első felszereléstől eltérő
gumiabroncsokhoz after sale, (a felni
védelmét szolgáló) „Rim Protector”-ral
szerelt (rugóval) rögzülő integrált
dísztárcsákat használunk, NE szereljük fel
a dísztárcsákat. Nem megfelelő
gumiabroncsok és dísztárcsák használata
a gumiabroncsok hirtelen nyomásvesztését
okozhatja.
281

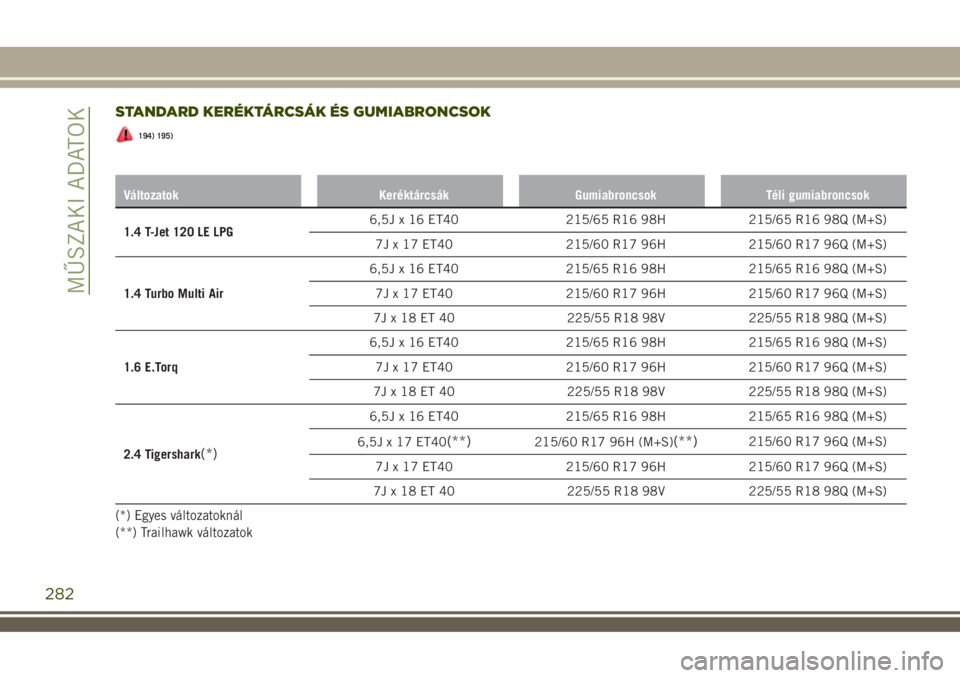

STANDARD KERÉKTÁRCSÁK ÉS GUMIABRONCSOK
194) 195)
Változatok Keréktárcsák Gumiabroncsok Téli gumiabroncsok
1.4 T-Jet 120 LE LPG6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
1.4 Turbo Multi Air6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
1.6 E.Torq6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
2.4 Tigershark
(*)
6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
6,5J x 17 ET40
(**)215/60 R17 96H (M+S)(**)215/60 R17 96Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
(*) Egyes változatoknál
(**) Trailhawk változatok
282
MŰSZAKI ADATOK

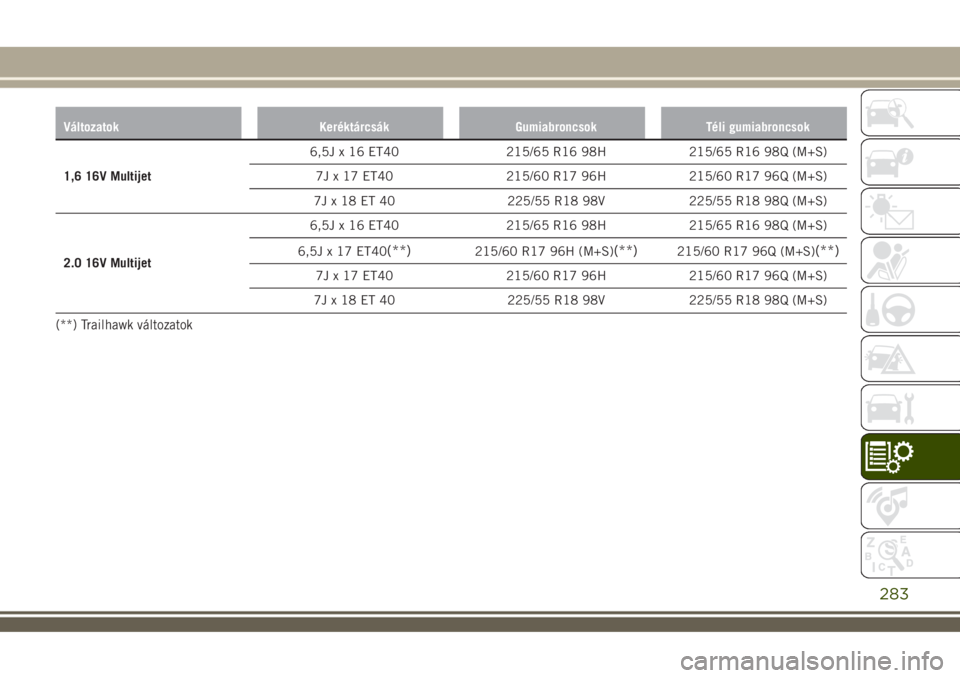

Változatok Keréktárcsák Gumiabroncsok Téli gumiabroncsok
1,6 16V Multijet6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
2.0 16V Multijet6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
6,5J x 17 ET40
(**)215/60 R17 96H (M+S)(**)215/60 R17 96Q (M+S)(**)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
(**) Trailhawk változatok
283

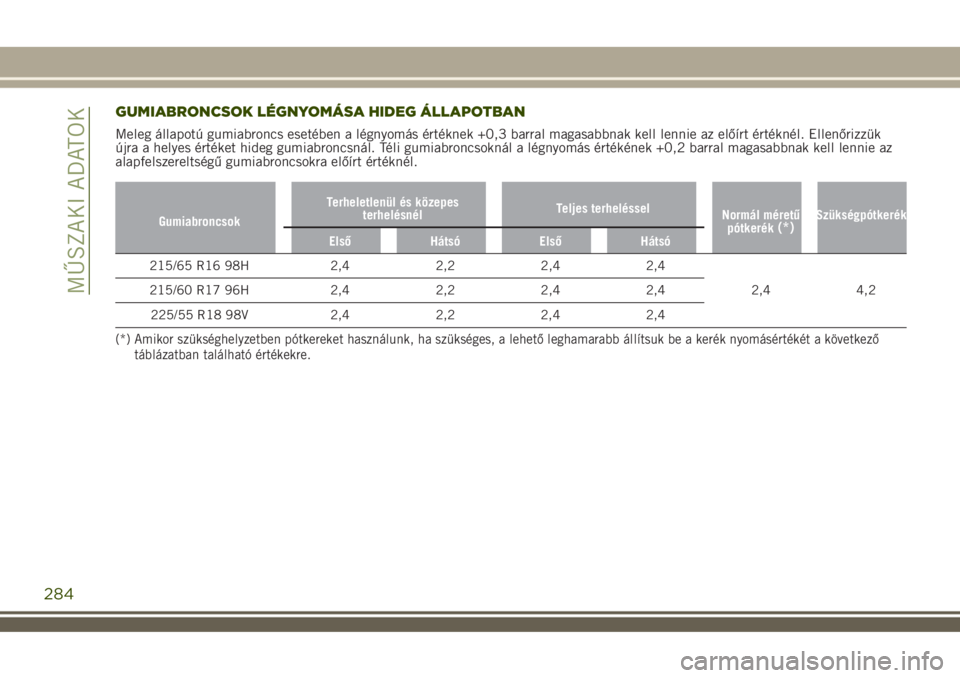

GUMIABRONCSOK LÉGNYOMÁSA HIDEG ÁLLAPOTBAN
Meleg állapotú gumiabroncs esetében a légnyomás értéknek +0,3 barral magasabbnak kell lennie az előírt értéknél. Ellenőrizzük
újra a helyes értéket hideg gumiabroncsnál. Téli gumiabroncsoknál a légnyomás értékének +0,2 barral magasabbnak kell lennie az
alapfelszereltségű gumiabroncsokra előírt értéknél.
GumiabroncsokTerheletlenül és közepes
terhelésnélTeljes terheléssel
Normál méretű
pótkerék(*)Szükségpótkerék
Első Hátsó Első Hátsó
215/65 R16 98H 2,4 2,2 2,4 2,4
2,4 4,2 215/60 R17 96H 2,4 2,2 2,4 2,4
225/55 R18 98V 2,4 2,2 2,4 2,4
(*) Amikor szükséghelyzetben pótkereket használunk, ha szükséges, a lehető leghamarabb állítsuk be a kerék nyomásértékét a következő
táblázatban található értékekre.
284
MŰSZAKI ADATOK

MÉRETEK
A mm-ben megadott méretek alapfelszereltségű gumiabroncsokkal szerelt járműre vonatkoznak. A magassági méret terheletlen
járműre vonatkozik.
(207. ábra)J0A0019C
285

AB C DE(*)FGHHU
4255 /
4259(**)892 2570793 /
797(**)1667 /
1697(***)1551 /
1541(**)20231553 /
1541(**)1805
(*) Trailhawk változatok: 1697 / 1727 (csomagtartó rudakkal)
(**) Trailhawk változatok
(***) Csomagtartó rudakkal
286
MŰSZAKI ADATOK

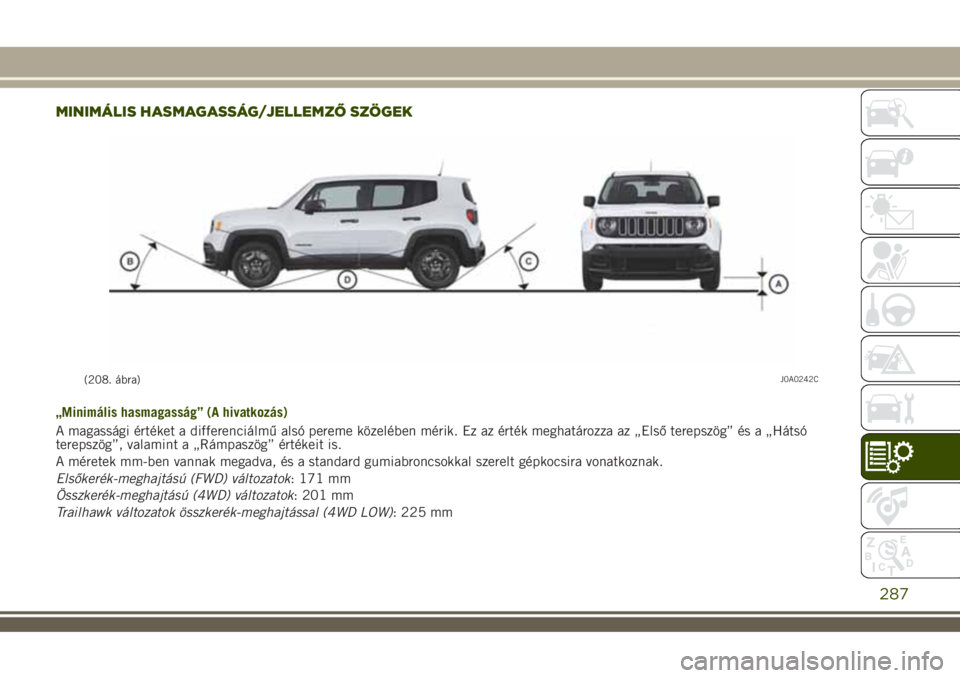

MINIMÁLIS HASMAGASSÁG/JELLEMZŐ SZÖGEK
„Minimális hasmagasság” (A hivatkozás)
A magassági értéket a differenciálmű alsó pereme közelében mérik. Ez az érték meghatározza az „Első terepszög” és a „Hátsó
terepszög”, valamint a „Rámpaszög” értékeit is.
A méretek mm-ben vannak megadva, és a standard gumiabroncsokkal szerelt gépkocsira vonatkoznak.
Elsőkerék-meghajtású (FWD) változatok: 171 mm
Összkerék-meghajtású (4WD) változatok: 201 mm
Trailhawk változatok összkerék-meghajtással (4WD LOW): 225 mm
(208. ábra)J0A0242C
287

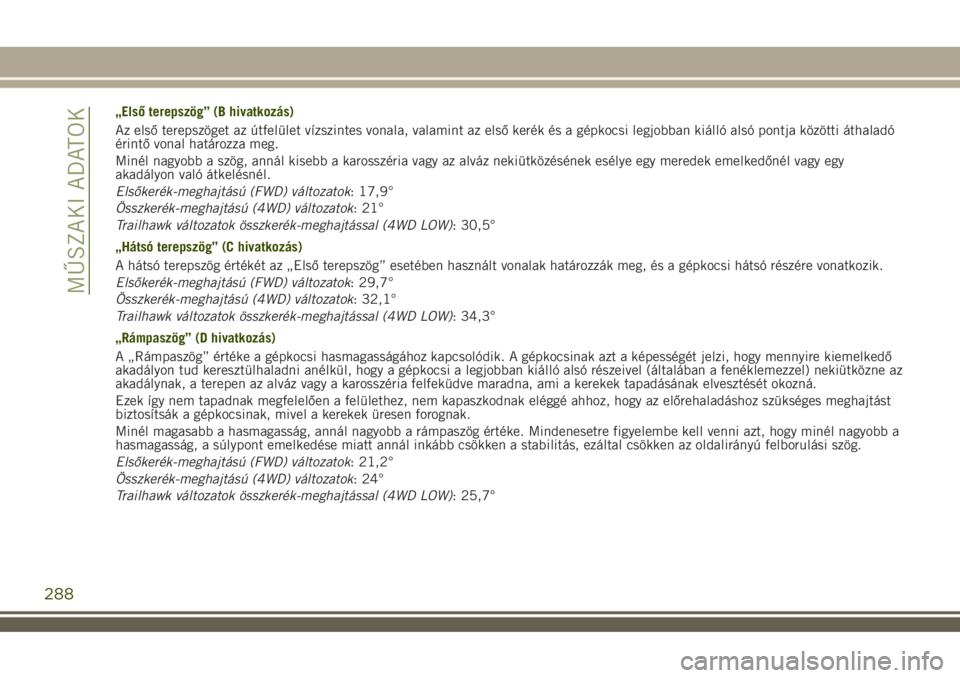

„Első terepszög” (B hivatkozás)
Az első terepszöget az útfelület vízszintes vonala, valamint az első kerék és a gépkocsi legjobban kiálló alsó pontja közötti áthaladó
érintő vonal határozza meg.
Minél nagyobb a szög, annál kisebb a karosszéria vagy az alváz nekiütközésének esélye egy meredek emelkedőnél vagy egy
akadályon való átkelésnél.
Elsőkerék-meghajtású (FWD) változatok: 17,9°
Összkerék-meghajtású (4WD) változatok: 21°
Trailhawk változatok összkerék-meghajtással (4WD LOW): 30,5°
„Hátsó terepszög” (C hivatkozás)
A hátsó terepszög értékét az „Első terepszög” esetében használt vonalak határozzák meg, és a gépkocsi hátsó részére vonatkozik.
Elsőkerék-meghajtású (FWD) változatok: 29,7°
Összkerék-meghajtású (4WD) változatok: 32,1°
Trailhawk változatok összkerék-meghajtással (4WD LOW): 34,3°
„Rámpaszög” (D hivatkozás)
A „Rámpaszög” értéke a gépkocsi hasmagasságához kapcsolódik. A gépkocsinak azt a képességét jelzi, hogy mennyire kiemelkedő
akadályon tud keresztülhaladni anélkül, hogy a gépkocsi a legjobban kiálló alsó részeivel (általában a fenéklemezzel) nekiütközne az
akadálynak, a terepen az alváz vagy a karosszéria felfeküdve maradna, ami a kerekek tapadásának elvesztését okozná.
Ezek így nem tapadnak megfelelően a felülethez, nem kapaszkodnak eléggé ahhoz, hogy az előrehaladáshoz szükséges meghajtást
biztosítsák a gépkocsinak, mivel a kerekek üresen forognak.
Minél magasabb a hasmagasság, annál nagyobb a rámpaszög értéke. Mindenesetre figyelembe kell venni azt, hogy minél nagyobb a
hasmagasság, a súlypont emelkedése miatt annál inkább csökken a stabilitás, ezáltal csökken az oldalirányú felborulási szög.
Elsőkerék-meghajtású (FWD) változatok: 21,2°
Összkerék-meghajtású (4WD) változatok: 24°
Trailhawk változatok összkerék-meghajtással (4WD LOW): 25,7°
288
