Kako bi se osigurao pravilan rad
sustava, povremeno uklonite sve
ostatke prljavštine koji se mogu
akumulirati na kugli kuke i nosivoj cijevi.
Bravu podmazujte samo s grafitnom
masti.
Povremeno podmažite spojeve, klizne
površine i kugle s masti bez otapala ili
ulja. Podmazivanje također služi kao
dodatna zaštita od korozije.
Ako se vozio pere s vodom pod tlakom,
potrebno je ukloniti kuku za vuču i
začepiti odgovarajući otvor na cijevi.
Kuku za vuču nikada nemojte prati
vodom pod visokim tlakom.
S kukom za vuču isporučuju se
dva ključa. Zabilježite broj ključa
od četiri znamenke i čuvajte ga na
sigurnom. Ovaj broj se koristi za slučaj
naručivanja dodatnih ključeva.
VAŽNO Za ugradnju kuke za vuču
obratite se Jeepovom servisu.Upozorenje
128) ABS sustav s kojim je opremljeno
vozilo neće kontrolirati sustav kočenja
prikolice. Zbog toga je potrebna posebna
pažnja na skliskim površinama.
129) Nikada nemojte modificirati sustav
kočenja vozila radi kontrole kočnica
prikolice. Sustav kočenja prikolice mora biti
potpuno neovisan od hidrauličkog sustava
kočenja vozila.
DOLIJEVANJE
GORIVA
Prije dolijevanja goriva uvijek ugasite motor.
130) 131) 132)
BENZINSKI MOTORI
Koristite samo bezolovni benzin s
oktanskim brojem (R.O.N.) ne manjim
od 95 (EN2 28 specifikacija).
DIZELSKI MOTORI
51)
Koristite samo dizelsko gorivo za
motorna vozila (EN590 specifikacija).
U slučaju vožnje ili parkiranja vozila na
duže vrijeme u planinskim ili hladnim
predjelima, preporuča se koristiti
lokalno dostupno dizelsko gorivo. U
ovom slučaju, također se preporuča
imati preko polovice napunjen
spremnik goriva.
POSTUPAK
DOLIJEVANJA GORIVA
Poklopac otvora spremnika goriva se
otključa kada se otključa središnji sustav
zaključavanja, te se automatski zaključava
kada se zaključaju i vrata vozila.
Otvaranje poklopca otvora
spremnika
Za dolijevanje učinite slijedeće:

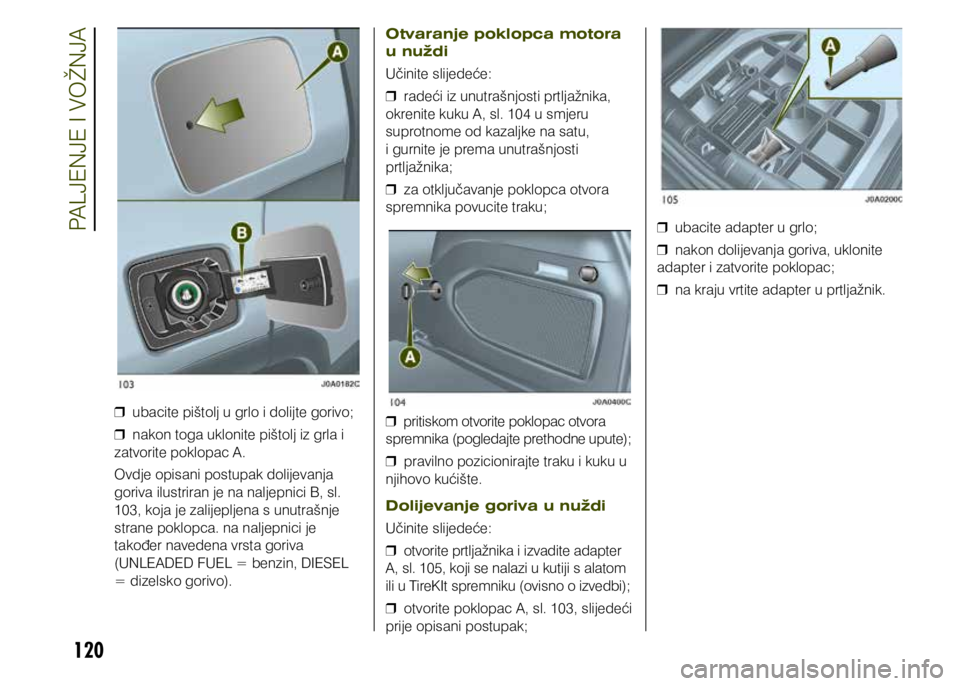

❒ otvorite poklopac A, sl. 103, u
smjeru strelice;

120

❒ ubacite pištolj u grlo i dolijte gorivo;

❒ nakon toga uklonite pištolj iz grla i
zatvorite poklopac A.
Ovdje opisani postupak dolijevanja
goriva ilustriran je na naljepnici B, sl.
103, koja je zalijepljena s unutrašnje
strane poklopca. na naljepnici je
također navedena vrsta goriva
(UNLEADED FUEL = benzin, DIESEL
= dizelsko gorivo). Otvaranje poklopca motora
u nuždi
Učinite slijedeće:

❒ radeći iz unutrašnjosti prtljažnika,
okrenite kuku A, sl. 104 u smjeru
suprotnome od kazaljke na satu,
i gurnite je prema unutrašnjosti
prtljažnika;

❒ za otključavanje poklopca otvora
spremnika povucite traku;

❒ pritiskom otvorite poklopac otvora
spremnika (pogledajte prethodne upute);

❒ pravilno pozicionirajte traku i kuku u
njihovo kućište.
Dolijevanje goriva u nuždi
Učinite slijedeće:

❒ otvorite prtljažnika i izvadite adapter
A, sl. 105, koji se nalazi u kutiji s alatom
ili u TireKIt spremniku (ovisno o izvedbi);

❒ otvorite poklopac A, sl. 103, slijedeći
prije opisani postupak;
❒ ubacite adapter u grlo;

❒ nakon dolijevanja goriva, uklonite
adapter i zatvorite poklopac;

❒ na kraju vrtite adapter u prtljažnik.
PALJENJE I VOŽNJA

121
Upozorenje
130) Nemojte stavljati nikakve objekte/če-
pove na završetak grla koji nisu predviđeni
za vozilo. Uporaba neodobrenih predmeta/
čepova može uzrokovati povećanje pritiska
u spremniku i dovesti do opasnih uvjeta.
131) Nemojte se približavati grlu spremni -
ka s otvorenim plamenom ili upaljenom
cigaretom: rizik od požara. Nemojte se
približavati grlu spremnika s vašim licem,
kako ne bi udahnuli štetna isparavanja.
132) Nemojte koristiti mobilni telefon u
blizini pumpe za gorivo: rizik od požara.
Upozorenje
51) U vozilo se smije ulijevati samo dizel -
sko gorivo za motorna vozila, u skladu s
Europskim standardom EN 590. Upora -
ba drugih proizvoda ili mješavina može
uzrokovati nepopravljiva oštećenja motora i
time poništiti jamstvo. Ako slučajno dolijete
drugu vrstu goriva, nemojte paliti motor i
ispraznite spremnik goriva. Ako je motor
upaljen, čak i na jako kratko vrijeme, morati
će te uz spremnik isprazniti i cijeli sustav
dovoda goriva.

122
Probušena guma ili pregorena žarulja?
Ponekad, problem može omesti naše
putovanje.
Ove stranice o slučajevima nužde mogu
vam pomoči da se suočite s kritičnim
situacijama na neovisan i miran način.
U slučaju nužde preporučamo Vam da
nazovete besplatni telefon koji se može
pronaći u jamstvenoj knjižici.
Također možete nazvati nacionalni
ili međunarodni univerzalni besplatni
telefon kako bi pronašli najbližeg
Jeepovog servisera ili zastupnika.SVJETLA UPOZORENJA NA
OPASNOST
..................................... 123
ZAMJENA ŽARULJE .......................123
ZAMJENA OSIGURAČA ..................129
ZAMJENA KOTAČA .........................134
TIREKIT ............................................ 138
PALJENJA MOTORA KABELIMA ....140
SUSTAV PREKIDA DOVODA
GORIVA ........................................... 142
OTKLJUČAVANJE RUČICE
AUTOMATSKOG MJENJAČA ..........142
VUČA VOZILA .................................. 144
VUČA VOZILA U KVARU .................145
U SLUČAJU NUŽDE
U SLUČAJU NUŽDE

123
SVJETL A
UPOZORENJA NA
OPASNOST
KONTROL A

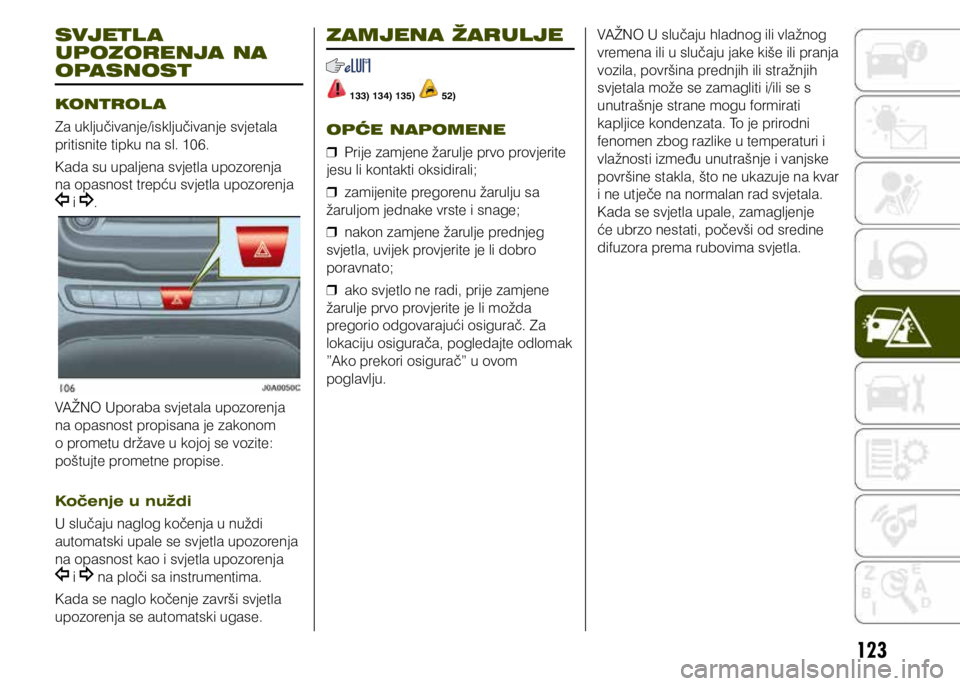

Za uključivanje/isključivanje svjetala
pritisnite tipku na sl. 106.
Kada su upaljena svjetla upozorenja
na opasnost trepću svjetla upozorenja
i .
VAŽNO Uporaba svjetala upozorenja
na opasnost propisana je zakonom
o prometu države u kojoj se vozite:
poštujte prometne propise.
Kočenje u nuždi
U slučaju naglog kočenja u nuždi
automatski upale se svjetla upozorenja
na opasnost kao i svjetla upozorenja
i na ploči sa instrumentima.
Kada se naglo kočenje završi svjetla
upozorenja se automatski ugase.
ZAMJENA ŽARULJE
133) 134) 135) 52)
OPĆE NAPOMENE
❒ Prije zamjene žarulje prvo provjerite
jesu li kontakti oksidirali;

❒ zamijenite pregorenu žarulju sa
žaruljom jednake vrste i snage;

❒ nakon zamjene žarulje prednjeg
svjetla, uvijek provjerite je li dobro
poravnato;

❒ ako svjetlo ne radi, prije zamjene
žarulje prvo provjerite je li možda
pregorio odgovarajući osigurač. Za
lokaciju osigurača, pogledajte odlomak
”Ako prekori osigurač” u ovom
poglavlju. VAŽNO U slučaju hladnog ili vlažnog
vremena ili u slučaju jake kiše ili pranja
vozila, površina prednjih ili stražnjih
svjetala može se zamagliti i/ili se s
unutrašnje strane mogu formirati
kapljice kondenzata. To je prirodni
fenomen zbog razlike u temperaturi i
vlažnosti između unutrašnje i vanjske
površine stakla, što ne ukazuje na kvar
i ne utječe na normalan rad svjetala.
Kada se svjetla upale, zamagljenje
će ubrzo nestati, počevši od sredine
difuzora prema rubovima svjetla.

124
ŽaruljeVrstaSnaga
Prednja bočna svjetla/dnevna pozicijska svjetla (DRL) P21/5W 21/5 W
Stražnja bočna svjetla P21W 21 W
Duga svjetla/kratka svjetla (halogena) H4 60/55 W
Duga svjetla/kratka svjetla (ksenonske žarulje) D5S 25 W
Prednji pokazivači smjera PY21W 21 W
Stražnji pokazivači smjera W16W 16 W
Bočni pokazivači smjera (prednji i na vanjskim zrcalima) WY5W 5 W
Treće stop svjetlo LED –
Svjetlo registarske pločice W5W 5 W
Svjetla za maglu H11 55 W
Stražnje svjetlo za maglu W16W 16 W
Svjetlo za vožnju u nazad W16W 16 W
Prednje stropno svjetlo C5W 5 W
Prednje stropno svjetlo (sjenilo) C5W 5 W
Stražnje stropno svjetlo (izvedbe bez krovnog otvora) C5W 5 W
Stražnje stropno svjetlo (izvedbe s krovnim otvorom) C5W 5 W
Stropno svjetlo prtljažnika W5W 5 W
Svjetlo pretinca ispred suvozača W5W 4 W
U SLUČAJU NUŽDE

125
ZAMJENA ŽARULJE
VANJSKOG SVJETL A
Prednji gornji sklop svjetala
(duga/kratka halogena
svjetla)
Za zamjenu žarulje učinite slijedeće:
❒ radeći iz unutrašnjosti prostora
motora, uklonite poklopac A, sl. 107,
koristeći odgovarajuću zakačku.

❒ okrenite žarulju i sklop držača žarulje
B, sl. 109 u smjeru suprotnome od
kazaljke na satu i izvadite ih prema van;

❒ prema van izvadite žarulju i sklop
držača žarulje C, sl. 110, i odspojite
priključak D;

❒ ugradite novu žarulju i sklop držača
žarulje, pazeći da su dobro učvršćeni;
❒ nakon toga ubacite žarulju i držač
žarulje u njihovo kućište i okrenite ga
u smjeru kazaljke na satu, pazeći da
bude dobro učvršćeno.
VAŽNO Žarulju mijenjajte samo kada
je motor ugašen. Također pustite da se
motor ohladi, kako bi spriječili rizik od
opeklina. Prednji gornji sklop svjetala
(duga svjetla/kratka
ksenonska prednja svjetla)
Za zamjenu žarulja, kontaktirajte
Jeepov servis.
Prednji donji sklop svjetala
Bočna svjetla/dnevna pozicijska svjetla
(DRL) i prednji pokazivači smjera
Za zamjenu žarulja učinite slijedeće:

❒ do kraja u stranu okrenite kotače;

❒ koristeći odvijač, odvrnite vijke A, sl.
111 i uklonite poklopac B;

❒ uklonite električki priključak C, sl.
112;

❒ okretanjem u smjeru suprotnom
od kazaljke na satu (lijevo svjetlo) ili u
smjeru kazaljke na satu (desno svjetlo)

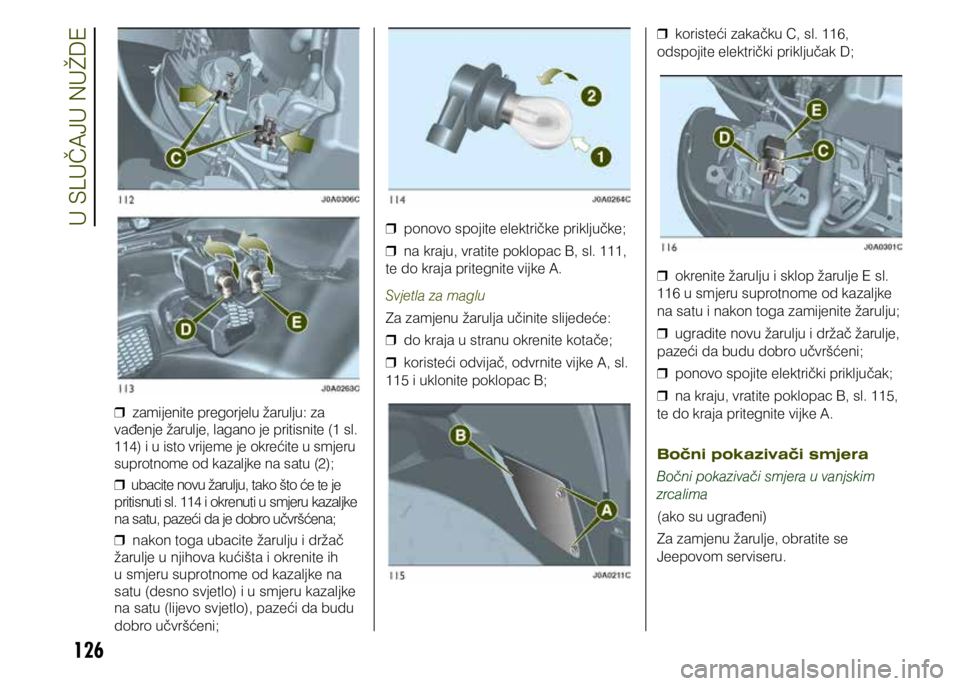

izvadite žarulju i držač žarulje sl. 113:
D = bočna svjetla/dnevna pozicijska
svjetla (DRL), E = pokazivači smjera;

126

❒ zamijenite pregorjelu žarulju: za
vađenje žarulje, lagano je pritisnite (1 sl.
114) i u isto vrijeme je okrećite u smjeru
suprotnome od kazaljke na satu (2);

❒ ubacite novu žarulju, tako što će te je
pritisnuti sl. 114 i okrenuti u smjeru kazaljke
na satu, pazeći da je dobro učvršćena;

❒ nakon toga ubacite žarulju i držač
žarulje u njihova kućišta i okrenite ih
u smjeru suprotnome od kazaljke na
satu (desno svjetlo) i u smjeru kazaljke
na satu (lijevo svjetlo), pazeći da budu
dobro učvršćeni;
❒ ponovo spojite električke priključke;

❒ na kraju, vratite poklopac B, sl. 111,
te do kraja pritegnite vijke A.
Svjetla za maglu
Za zamjenu žarulja učinite slijedeće:

❒ do kraja u stranu okrenite kotače;

❒ koristeći odvijač, odvrnite vijke A, sl.
115 i uklonite poklopac B;
❒ koristeći zakačku C, sl. 116,
odspojite električki priključak D;

❒ okrenite žarulju i sklop žarulje E sl.
116 u smjeru suprotnome od kazaljke
na satu i nakon toga zamijenite žarulju;

❒ ugradite novu žarulju i držač žarulje,
pazeći da budu dobro učvršćeni;

❒ ponovo spojite električki priključak;

❒ na kraju, vratite poklopac B, sl. 115,
te do kraja pritegnite vijke A.
Bočni pokazivači smjera
Bočni pokazivači smjera u vanjskim
zrcalima
(ako su ugrađeni)
Za zamjenu žarulje, obratite se
Jeepovom serviseru.
U SLUČAJU NUŽDE

127
Stražnji gornji sklop svjetala
Ovaj sklop uključuje žarulje bočnih
svjetala, stop svjetala i pokazivača
smjera.
Za zamjenu žarulja učinite slijedeće:
❒ otvorite stražnja vrata;

❒ djelujući na točku koja je označena
strelicom, uklonite poklopac A sl. 117;

❒ odvrnite pričvrsni uređaj B, sl. 118;

❒ odspojite električki priključak,
djelujući na uređaj C;

❒ uklonite sklop stražnjeg svjetla

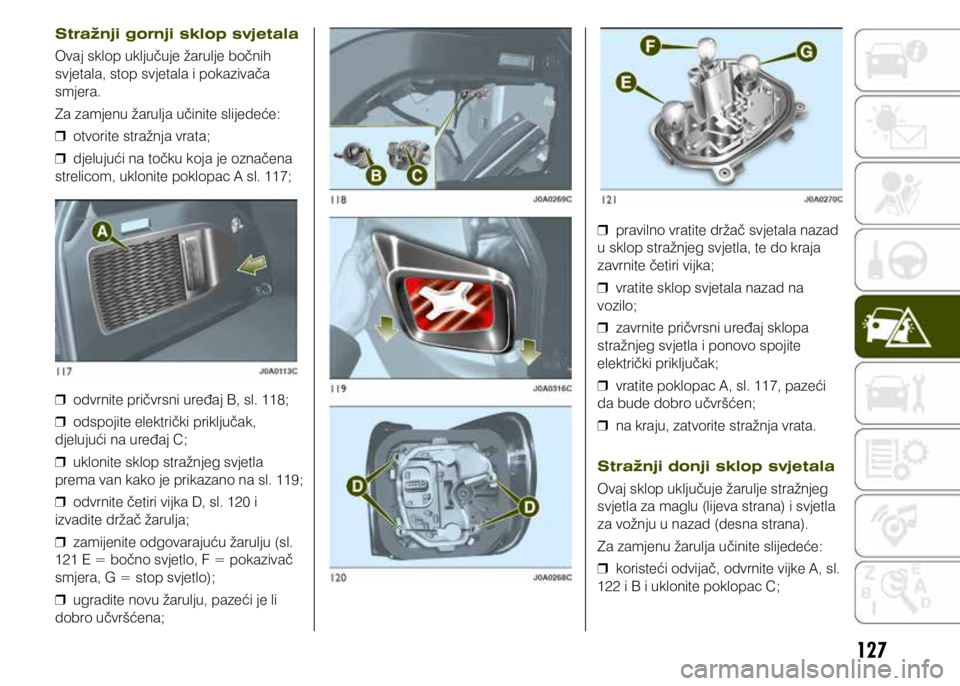

prema van kako je prikazano na sl. 119;

❒ odvrnite četiri vijka D, sl. 120 i
izvadite držač žarulja;

❒ zamijenite odgovarajuću žarulju (sl.
121 E = bočno svjetlo, F = pokazivač
smjera, G = stop svjetlo);

❒ ugradite novu žarulju, pazeći je li
dobro učvršćena;
❒ pravilno vratite držač svjetala nazad
u sklop stražnjeg svjetla, te do kraja
zavrnite četiri vijka;

❒ vratite sklop svjetala nazad na
vozilo;

❒ zavrnite pričvrsni uređaj sklopa
stražnjeg svjetla i ponovo spojite
električki priključak;

❒ vratite poklopac A, sl. 117, pazeći
da bude dobro učvršćen;

❒ na kraju, zatvorite stražnja vrata.
Stražnji donji sklop svjetala
Ovaj sklop uključuje žarulje stražnjeg
svjetla za maglu (lijeva strana) i svjetla
za vožnju u nazad (desna strana).
Za zamjenu žarulja učinite slijedeće:

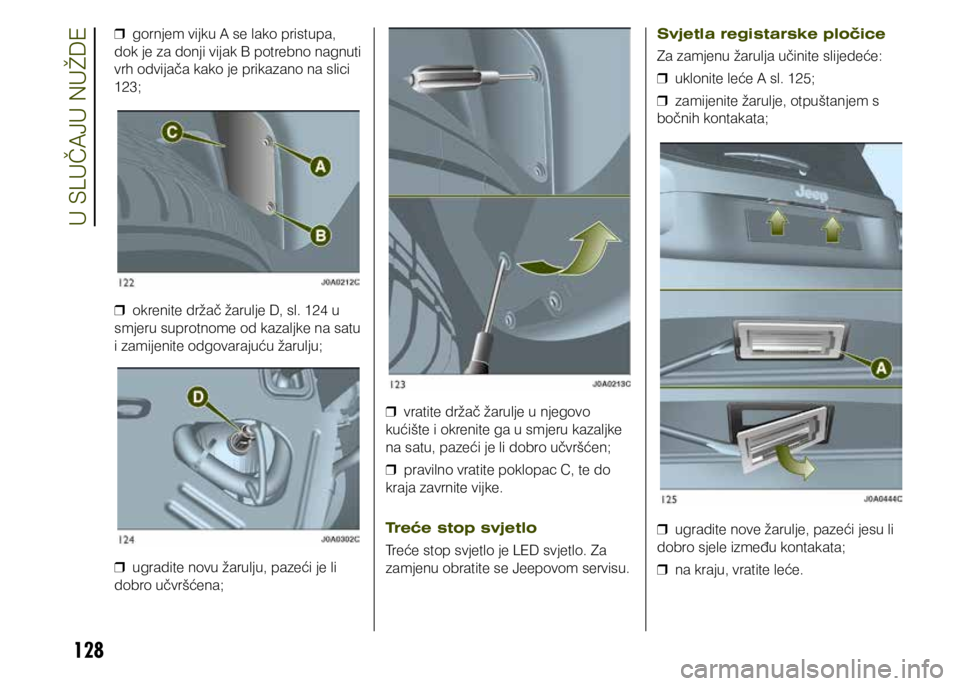

❒ koristeći odvijač, odvrnite vijke A, sl.
122 i B i uklonite poklopac C;

128

❒ gornjem vijku A se lako pristupa,
dok je za donji vijak B potrebno nagnuti
vrh odvijača kako je prikazano na slici
123;

❒ okrenite držač žarulje D, sl. 124 u
smjeru suprotnome od kazaljke na satu
i zamijenite odgovarajuću žarulju;

❒ ugradite novu žarulju, pazeći je li
dobro učvršćena;
❒ vratite držač žarulje u njegovo
kućište i okrenite ga u smjeru kazaljke
na satu, pazeći je li dobro učvršćen;

❒ pravilno vratite poklopac C, te do
kraja zavrnite vijke.
Treće stop svjetlo
Treće stop svjetlo je LED svjetlo. Za
zamjenu obratite se Jeepovom servisu. Svjetla registarske pločice
Za zamjenu žarulja učinite slijedeće:

❒ uklonite leće A sl. 125;

❒ zamijenite žarulje, otpuštanjem s
bočnih kontakata;

❒ ugradite nove žarulje, pazeći jesu li
dobro sjele između kontakata;

❒ na kraju, vratite leće.
U SLUČAJU NUŽDE
