JEEP RENEGADE 2018 Libretto Uso Manutenzione (in Italian)

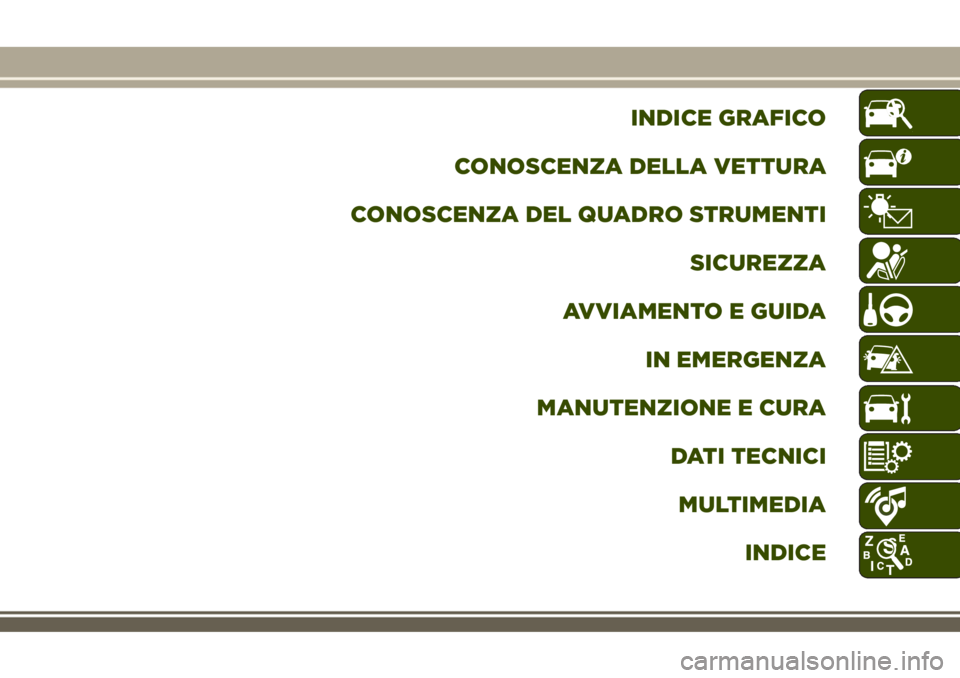

INDICE GRAFICO
CONOSCENZA DELLA VETTURA
CONOSCENZA DEL QUADRO STRUMENTI
SICUREZZA
AVVIAMENTO E GUIDA
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
MULTIMEDIA
INDICE

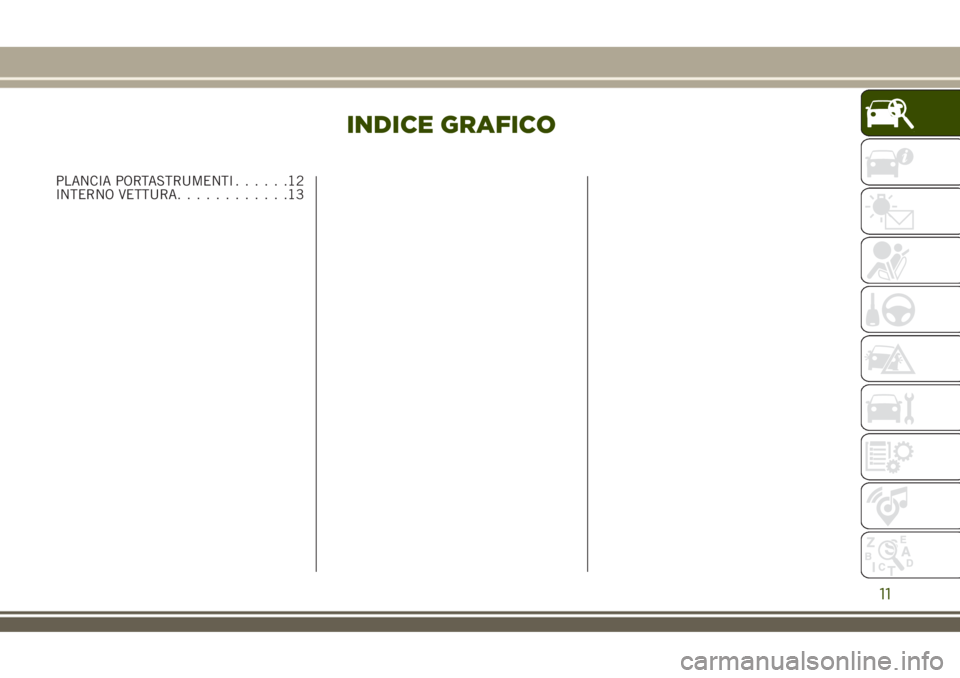

INDICE GRAFICO
PLANCIA PORTASTRUMENTI......12
INTERNO VETTURA............13
11

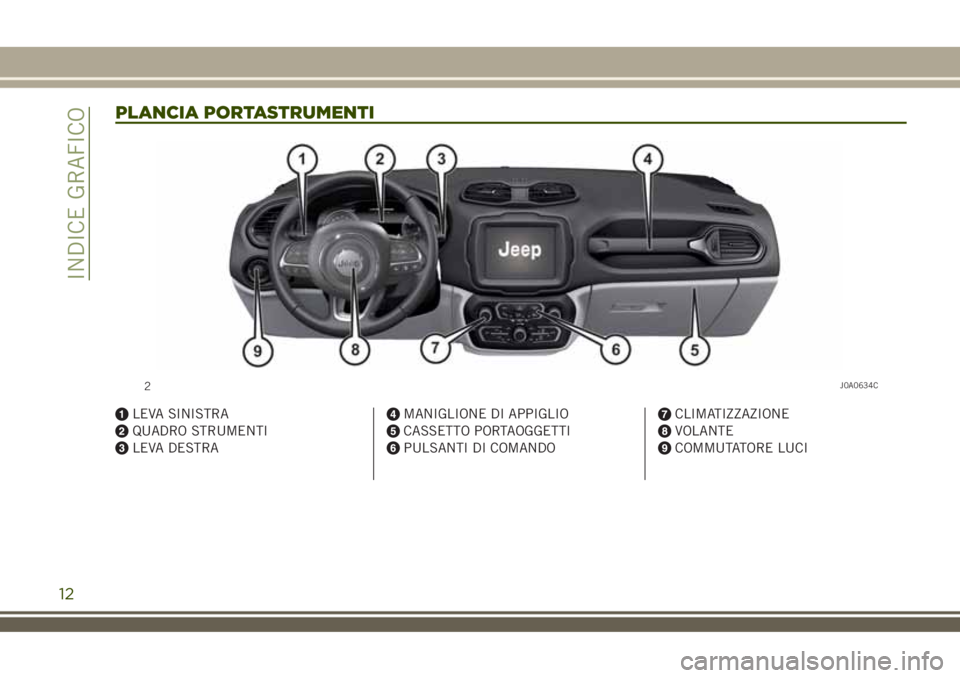

PLANCIA PORTASTRUMENTI
LEVA SINISTRA
QUADRO STRUMENTI
LEVA DESTRA
MANIGLIONE DI APPIGLIO
CASSETTO PORTAOGGETTI
PULSANTI DI COMANDO
CLIMATIZZAZIONE
VOLANTE
COMMUTATORE LUCI
2J0A0634C
12
INDICE GRAFICO

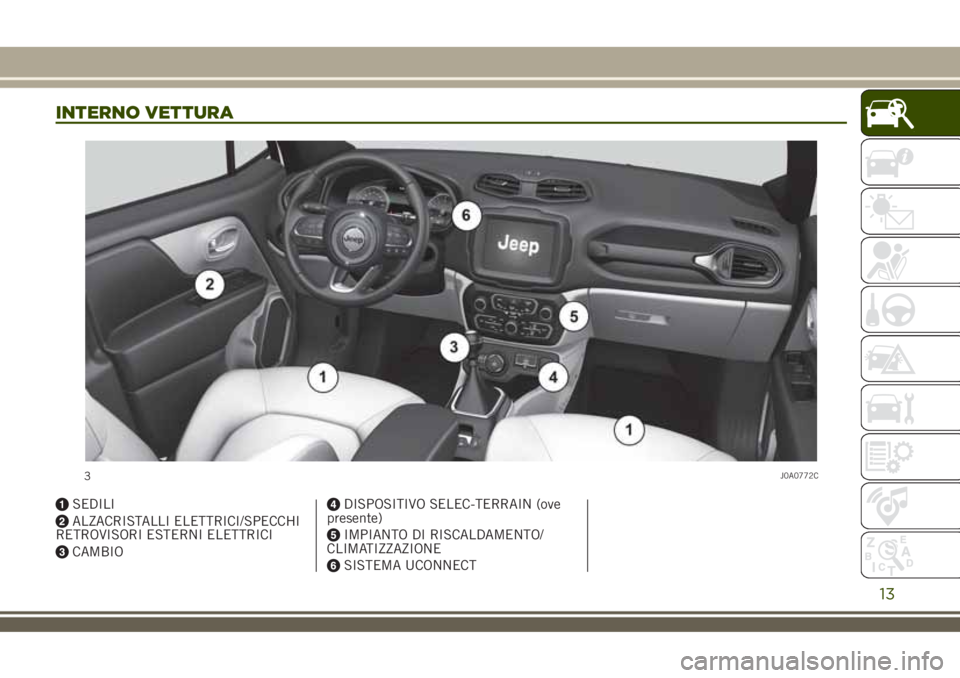

INTERNO VETTURA
SEDILI
ALZACRISTALLI ELETTRICI/SPECCHI
RETROVISORI ESTERNI ELETTRICI
CAMBIO
DISPOSITIVO SELEC-TERRAIN (ove
presente)
IMPIANTO DI RISCALDAMENTO/
CLIMATIZZAZIONE
SISTEMA UCONNECT
3J0A0772C
13

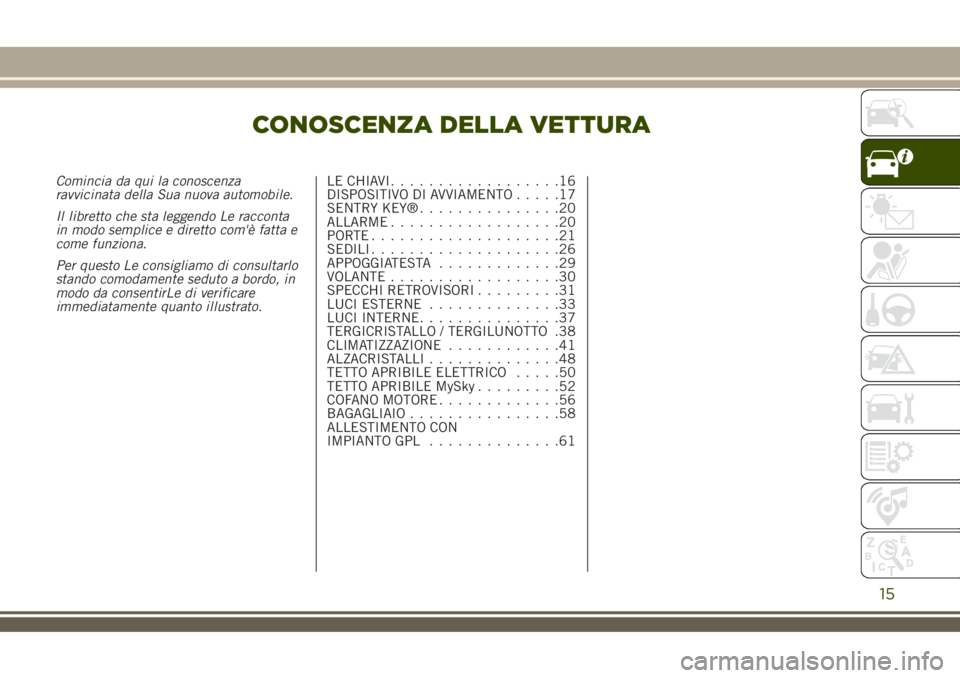

CONOSCENZA DELLA VETTURA
Comincia da qui la conoscenza
ravvicinata della Sua nuova automobile.
Il libretto che sta leggendo Le racconta
in modo semplice e diretto com'è fatta e
come funziona.
Per questo Le consigliamo di consultarlo
stando comodamente seduto a bordo, in
modo da consentirLe di verificare
immediatamente quanto illustrato.LE CHIAVI..................16
DISPOSITIVO DI AVVIAMENTO.....17
SENTRY KEY®...............20
ALLARME..................20
PORTE....................21
SEDILI....................26
APPOGGIATESTA.............29
VOLANTE..................30
SPECCHI RETROVISORI.........31
LUCI ESTERNE..............33
LUCI INTERNE...............37
TERGICRISTALLO / TERGILUNOTTO .38
CLIMATIZZAZIONE............41
ALZACRISTALLI..............48
TETTO APRIBILE ELETTRICO.....50
TETTO APRIBILE MySky.........52
COFANO MOTORE.............56
BAGAGLIAIO................58
ALLESTIMENTO CON
IMPIANTO GPL..............61
15

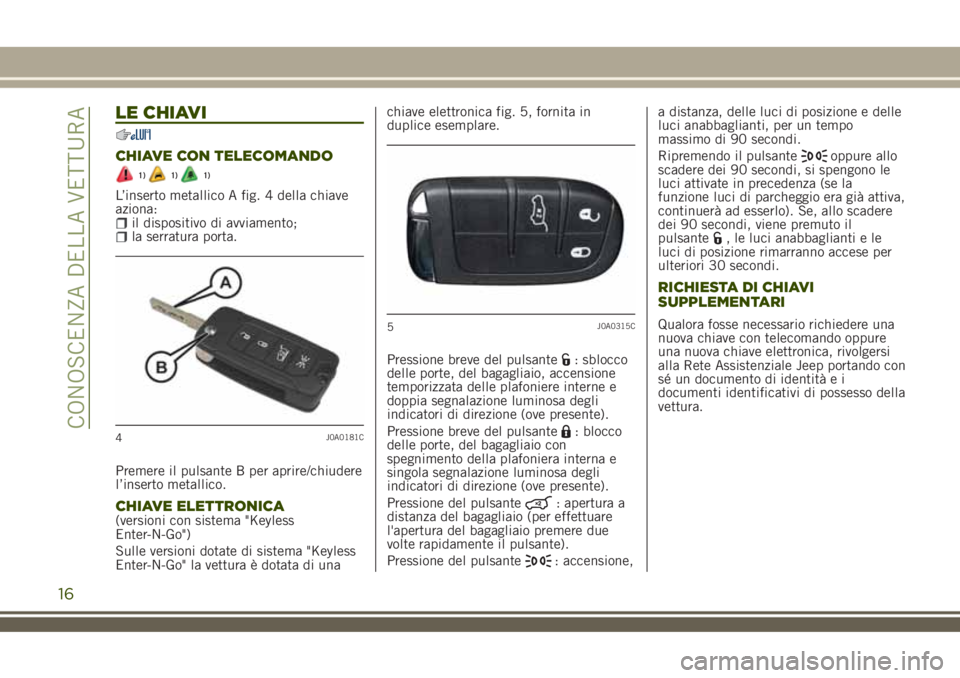

LE CHIAVI
CHIAVE CON TELECOMANDO
1)1)1)
L’inserto metallico A fig. 4 della chiave
aziona:
il dispositivo di avviamento;la serratura porta.
Premere il pulsante B per aprire/chiudere
l’inserto metallico.
CHIAVE ELETTRONICA(versioni con sistema "Keyless
Enter-N-Go")
Sulle versioni dotate di sistema "Keyless
Enter-N-Go" la vettura è dotata di unachiave elettronica fig. 5, fornita in
duplice esemplare.
Pressione breve del pulsante
: sblocco
delle porte, del bagagliaio, accensione
temporizzata delle plafoniere interne e
doppia segnalazione luminosa degli
indicatori di direzione (ove presente).
Pressione breve del pulsante
: blocco
delle porte, del bagagliaio con
spegnimento della plafoniera interna e
singola segnalazione luminosa degli
indicatori di direzione (ove presente).
Pressione del pulsante
: apertura a
distanza del bagagliaio (per effettuare
l'apertura del bagagliaio premere due
volte rapidamente il pulsante).
Pressione del pulsante
: accensione,a distanza, delle luci di posizione e delle
luci anabbaglianti, per un tempo
massimo di 90 secondi.
Ripremendo il pulsante
oppure allo
scadere dei 90 secondi, si spengono le
luci attivate in precedenza (se la
funzione luci di parcheggio era già attiva,
continuerà ad esserlo). Se, allo scadere
dei 90 secondi, viene premuto il
pulsante
, le luci anabbaglianti e le
luci di posizione rimarranno accese per
ulteriori 30 secondi.
RICHIESTA DI CHIAVI
SUPPLEMENTARI
Qualora fosse necessario richiedere una
nuova chiave con telecomando oppure
una nuova chiave elettronica, rivolgersi
alla Rete Assistenziale Jeep portando con
sé un documento di identità e i
documenti identificativi di possesso della
vettura.
4J0A0181C
5J0A0315C
16
CONOSCENZA DELLA VETTURA

ATTENZIONE
1)Premere il pulsante B solo con chiave
posizionata lontano dal corpo, in
particolare dagli occhi e da oggetti
deteriorabili (ad es. gli abiti). Non lasciare
la chiave incustodita per evitare che
qualcuno, specialmente i bambini, possa
maneggiarla e premere inavvertitamente il
pulsante.
AVVERTENZA
1)Urti violenti potrebbero danneggiare i
componenti elettronici presenti nella
chiave. Per garantire la perfetta efficienza
dei dispositivi elettronici interni alla
chiave, non lasciare la stessa esposta ai
raggi solari.
AVVERTENZA
1)Le pile del telecomando esauste
possono essere nocive per l'ambiente se
non correttamente smaltite; devono quindi
essere gettate negli appositi contenitori
come previsto dalle norme di legge oppure
possono essere consegnate alla Rete
Assistenziale Jeep, che si occuperà dello
smaltimento.

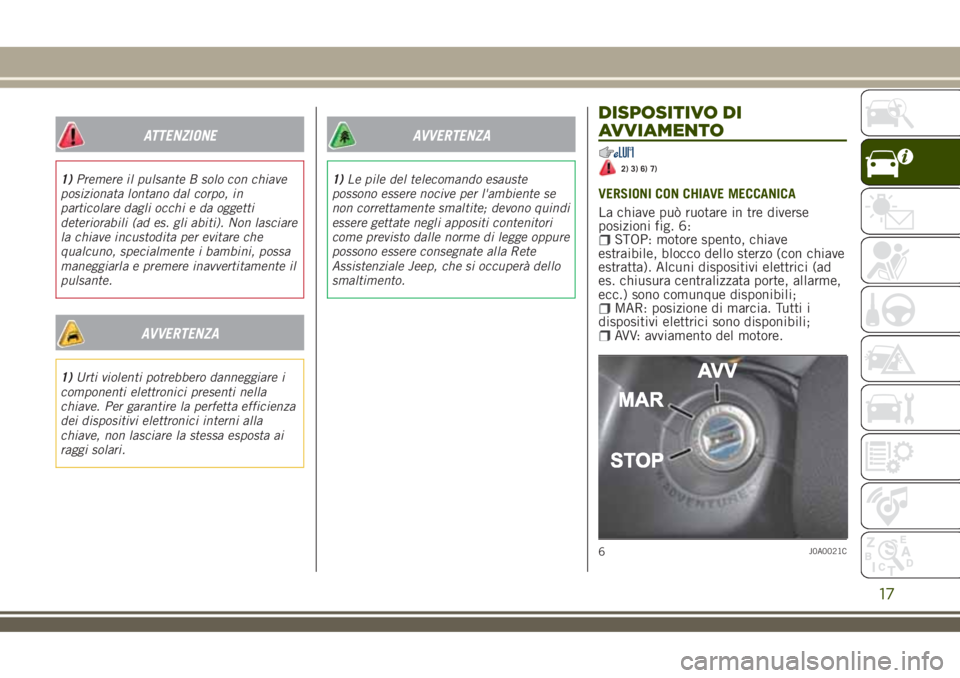

DISPOSITIVO DI
AVVIAMENTO
2) 3) 6) 7)
VERSIONI CON CHIAVE MECCANICA
La chiave può ruotare in tre diverse
posizioni fig. 6:
STOP: motore spento, chiave
estraibile, blocco dello sterzo (con chiave
estratta). Alcuni dispositivi elettrici (ad
es. chiusura centralizzata porte, allarme,
ecc.) sono comunque disponibili;
MAR: posizione di marcia. Tutti i
dispositivi elettrici sono disponibili;
AVV: avviamento del motore.
6J0A0021C
17

NOTA Sulle versioni con cambio
automatico la chiave di avviamento è
estraibile solo quando la leva del cambio
è in posizione P (Parcheggio).

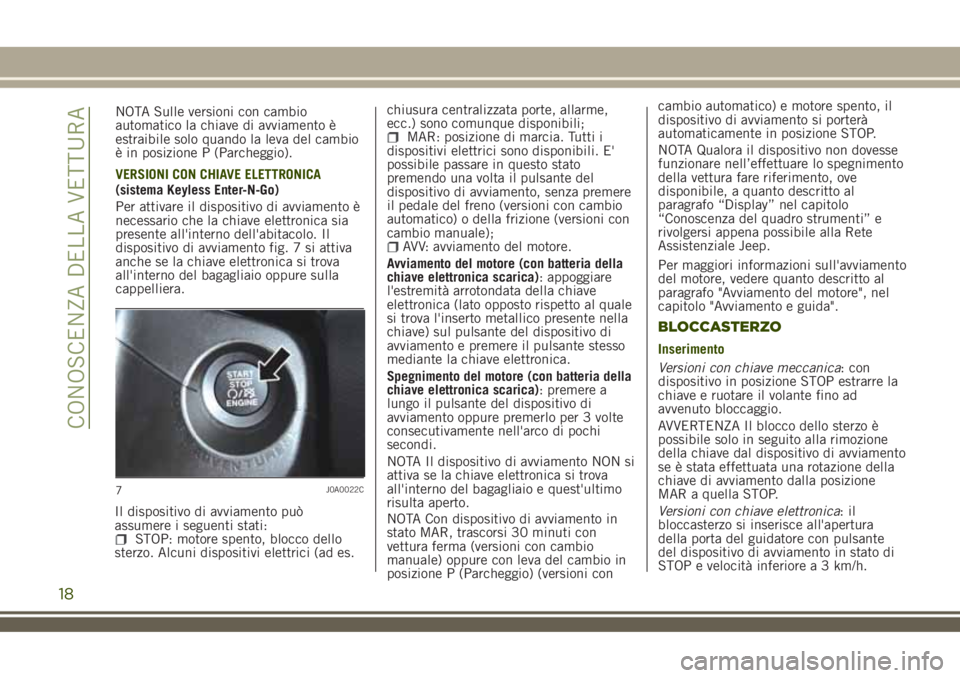

VERSIONI CON CHIAVE ELETTRONICA
(sistema Keyless Enter-N-Go)
Per attivare il dispositivo di avviamento è
necessario che la chiave elettronica sia
presente all'interno dell'abitacolo. Il
dispositivo di avviamento fig. 7 si attiva
anche se la chiave elettronica si trova
all'interno del bagagliaio oppure sulla
cappelliera.
Il dispositivo di avviamento può
assumere i seguenti stati:
STOP: motore spento, blocco dello
sterzo. Alcuni dispositivi elettrici (ad es.chiusura centralizzata porte, allarme,
ecc.) sono comunque disponibili;
MAR: posizione di marcia. Tutti i
dispositivi elettrici sono disponibili. E'
possibile passare in questo stato
premendo una volta il pulsante del
dispositivo di avviamento, senza premere
il pedale del freno (versioni con cambio
automatico) o della frizione (versioni con
cambio manuale);
AVV: avviamento del motore.
Avviamento del motore (con batteria della
chiave elettronica scarica): appoggiare
l'estremità arrotondata della chiave
elettronica (lato opposto rispetto al quale
si trova l'inserto metallico presente nella
chiave) sul pulsante del dispositivo di
avviamento e premere il pulsante stesso
mediante la chiave elettronica.
Spegnimento del motore (con batteria della
chiave elettronica scarica): premere a
lungo il pulsante del dispositivo di
avviamento oppure premerlo per 3 volte
consecutivamente nell'arco di pochi
secondi.
NOTA Il dispositivo di avviamento NON si
attiva se la chiave elettronica si trova
all'interno del bagagliaio e quest'ultimo
risulta aperto.
NOTA Con dispositivo di avviamento in
stato MAR, trascorsi 30 minuti con
vettura ferma (versioni con cambio
manuale) oppure con leva del cambio in
posizione P (Parcheggio) (versioni concambio automatico) e motore spento, il
dispositivo di avviamento si porterà
automaticamente in posizione STOP.
Per maggiori informazioni sull'avviamento
del motore, vedere quanto descritto al
paragrafo "Avviamento del motore", nel
capitolo "Avviamento e guida".
BLOCCASTERZO
Inserimento
Versioni con chiave meccanica: con
dispositivo in posizione STOP estrarre la
chiave e ruotare il volante fino ad
avvenuto bloccaggio.
AVVERTENZA Il blocco dello sterzo è
possibile solo in seguito alla rimozione
della chiave dal dispositivo di avviamento
se è stata effettuata una rotazione della
chiave di avviamento dalla posizione
MAR a quella STOP.
Versioni con chiave elettronica:il
bloccasterzo si inserisce all'apertura
della porta del guidatore con pulsante
del dispositivo di avviamento in stato di
STOP e velocità inferiore a 3 km/h.
7J0A0022C
18
CONOSCENZA DELLA VETTURA
NOTA Qualora il dispositivo non dovesse
funzionare nell’effettuare lo spegnimento
della vettura fare riferimento, ove
disponibile, a quanto descritto al
paragrafo “Display” nel capitolo
“Conoscenza del quadro strumenti” e
rivolgersi appena possibile alla Rete
Assistenziale Jeep.
