JEEP RENEGADE 2018 Libretto Uso Manutenzione (in Italian)

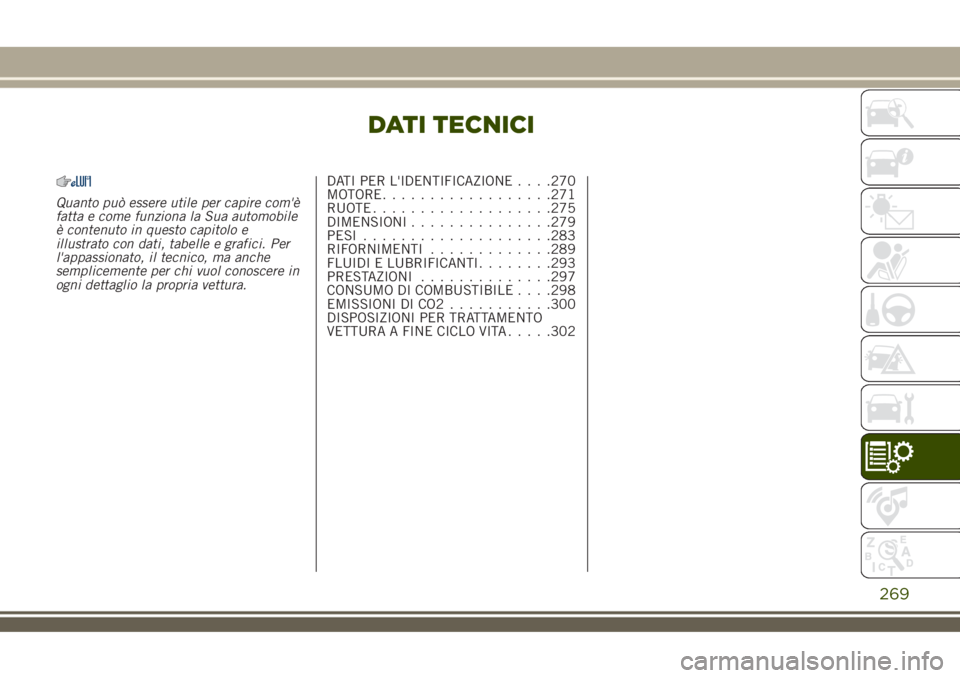

DATI TECNICI
Quanto può essere utile per capire com'è
fatta e come funziona la Sua automobile
è contenuto in questo capitolo e
illustrato con dati, tabelle e grafici. Per
l'appassionato, il tecnico, ma anche
semplicemente per chi vuol conoscere in
ogni dettaglio la propria vettura.DATI PER L'IDENTIFICAZIONE. . . .270
MOTORE..................271
RUOTE...................275
DIMENSIONI...............279
PESI....................283
RIFORNIMENTI.............289
FLUIDI E LUBRIFICANTI........293
PRESTAZIONI..............297
CONSUMO DI COMBUSTIBILE. . . .298
EMISSIONI DI CO2...........300
DISPOSIZIONI PER TRATTAMENTO
VETTURA A FINE CICLO VITA.....302
269

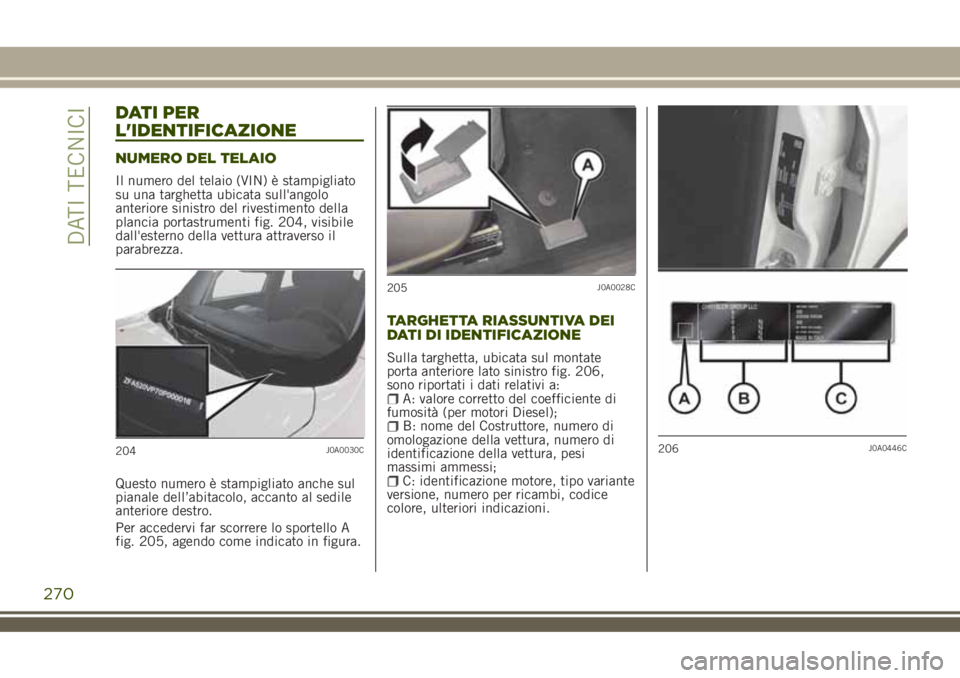

DATI PER
L'IDENTIFICAZIONE
NUMERO DEL TELAIO
Il numero del telaio (VIN) è stampigliato
su una targhetta ubicata sull'angolo
anteriore sinistro del rivestimento della
plancia portastrumenti fig. 204, visibile
dall'esterno della vettura attraverso il
parabrezza.
Questo numero è stampigliato anche sul
pianale dell’abitacolo, accanto al sedile
anteriore destro.
Per accedervi far scorrere lo sportello A
fig. 205, agendo come indicato in figura.
TARGHETTA RIASSUNTIVA DEI
DATI DI IDENTIFICAZIONE
Sulla targhetta, ubicata sul montate
porta anteriore lato sinistro fig. 206,
sono riportati i dati relativi a:
A: valore corretto del coefficiente di
fumosità (per motori Diesel);
B: nome del Costruttore, numero di
omologazione della vettura, numero di
identificazione della vettura, pesi
massimi ammessi;
C: identificazione motore, tipo variante
versione, numero per ricambi, codice
colore, ulteriori indicazioni.
204J0A0030C
205J0A0028C
206J0A0446C
270
DATI TECNICI

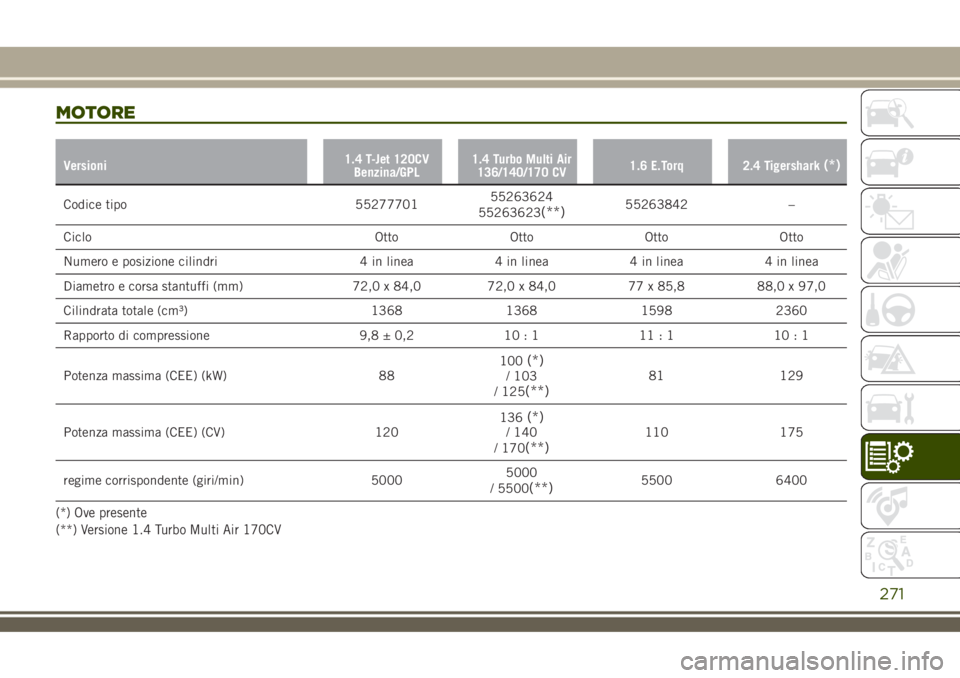

MOTORE
Versioni1.4 T-Jet 120CV
Benzina/GPL1.4 Turbo Multi Air
136/140/170 CV1.6 E.Torq 2.4 Tigershark(*)
Codice tipo 5527770155263624
55263623(**)55263842 –
Ciclo Otto Otto Otto Otto
Numero e posizione cilindri 4 in linea 4 in linea 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 84,0 72,0 x 84,0 77 x 85,8 88,0 x 97,0
Cilindrata totale (cm³) 1368 1368 1598 2360
Rapporto di compressione 9,8 ± 0,2 10 : 1 11 : 1 10 : 1
Potenza massima (CEE) (kW) 88100
(*)/ 103
/ 125(**)81 129
Potenza massima (CEE) (CV) 120136
(*)/ 140
/ 170(**)110 175
regime corrispondente (giri/min) 50005000
/ 5500
(**)5500 6400
(*) Ove presente
(**) Versione 1.4 Turbo Multi Air 170CV
271

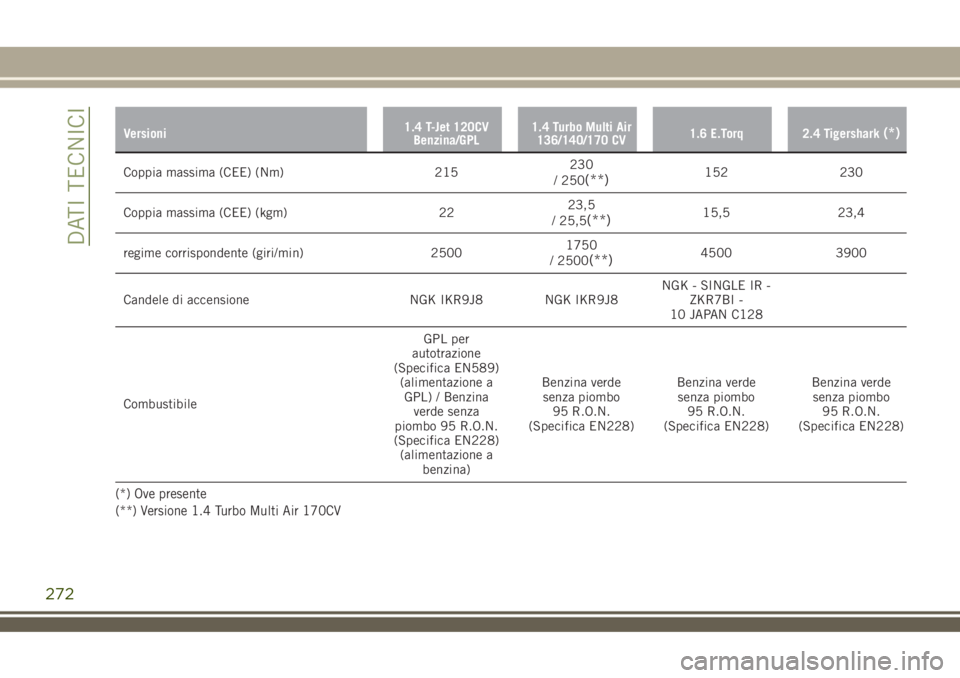

Versioni1.4 T-Jet 120CV
Benzina/GPL1.4 Turbo Multi Air
136/140/170 CV1.6 E.Torq 2.4 Tigershark(*)
Coppia massima (CEE) (Nm) 215230
/ 250(**)152 230
Coppia massima (CEE) (kgm) 2223,5
/ 25,5
(**)15,5 23,4
regime corrispondente (giri/min) 25001750
/ 2500
(**)4500 3900
Candele di accensione NGK IKR9J8 NGK IKR9J8NGK - SINGLE IR -
ZKR7BI -
10 JAPAN C128
CombustibileGPL per
autotrazione
(Specifica EN589)
(alimentazione a
GPL) / Benzina
verde senza
piombo 95 R.O.N.
(Specifica EN228)
(alimentazione a
benzina)Benzina verde
senza piombo
95 R.O.N.
(Specifica EN228)Benzina verde
senza piombo
95 R.O.N.
(Specifica EN228)Benzina verde
senza piombo
95 R.O.N.
(Specifica EN228)
(*) Ove presente
(**) Versione 1.4 Turbo Multi Air 170CV
272
DATI TECNICI

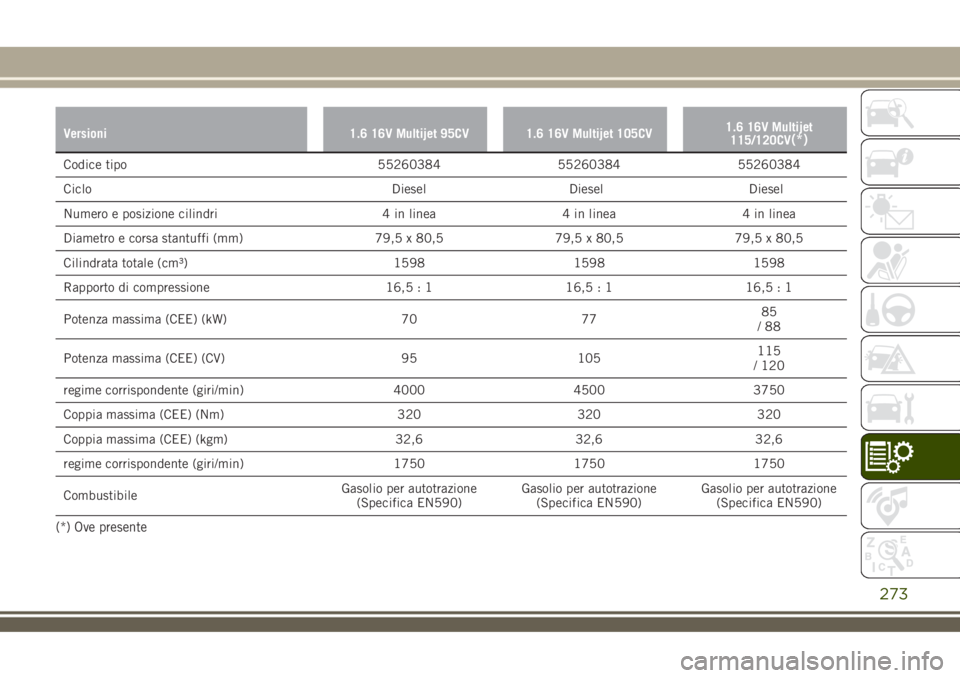

Versioni 1.6 16V Multijet 95CV 1.6 16V Multijet 105CV1.6 16V Multijet
115/120CV(*)
Codice tipo 55260384 55260384 55260384
Ciclo Diesel Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 79,5 x 80,5 79,5 x 80,5 79,5 x 80,5
Cilindrata totale (cm³) 1598 1598 1598
Rapporto di compressione 16,5 : 1 16,5 : 1 16,5 : 1
Potenza massima (CEE) (kW) 70 7785
/88
Potenza massima (CEE) (CV) 95 105115
/ 120
regime corrispondente (giri/min) 4000 4500 3750
Coppia massima (CEE) (Nm) 320 320 320
Coppia massima (CEE) (kgm) 32,6 32,6 32,6
regime corrispondente (giri/min) 1750 1750 1750
CombustibileGasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)
(*) Ove presente
273

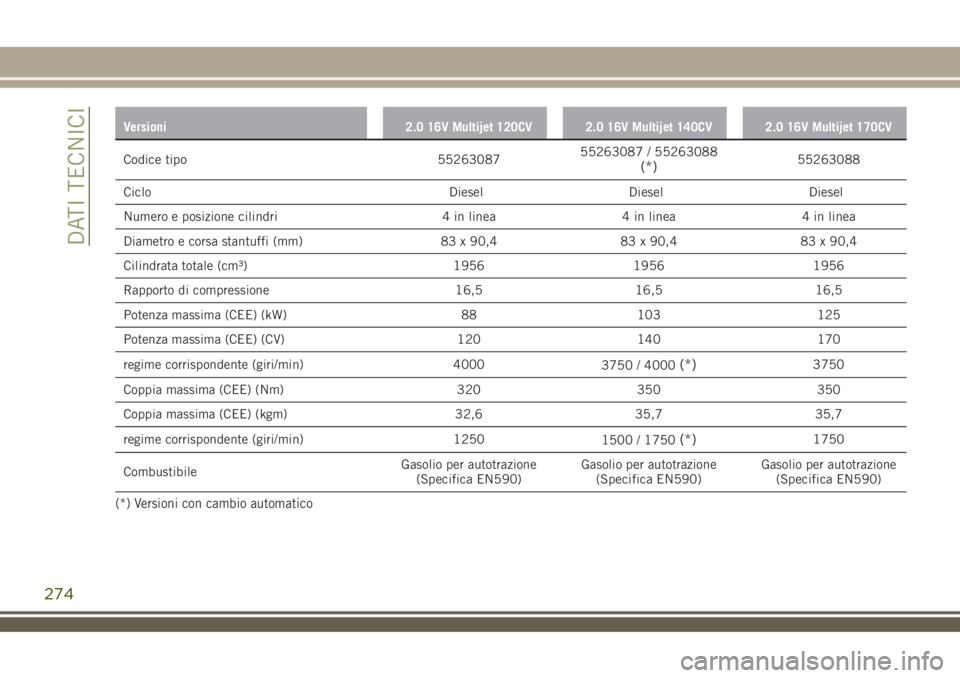

Versioni 2.0 16V Multijet 120CV 2.0 16V Multijet 140CV 2.0 16V Multijet 170CV
Codice tipo 5526308755263087 / 55263088(*)55263088
Ciclo Diesel Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 83 x 90,4 83 x 90,4 83 x 90,4
Cilindrata totale (cm³) 1956 1956 1956
Rapporto di compressione 16,5 16,5 16,5
Potenza massima (CEE) (kW) 88 103 125
Potenza massima (CEE) (CV) 120 140 170
regime corrispondente (giri/min) 4000
3750 / 4000
(*)3750
Coppia massima (CEE) (Nm) 320 350 350
Coppia massima (CEE) (kgm) 32,6 35,7 35,7
regime corrispondente (giri/min) 1250
1500 / 1750
(*)1750
CombustibileGasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)
(*) Versioni con cambio automatico
274
DATI TECNICI

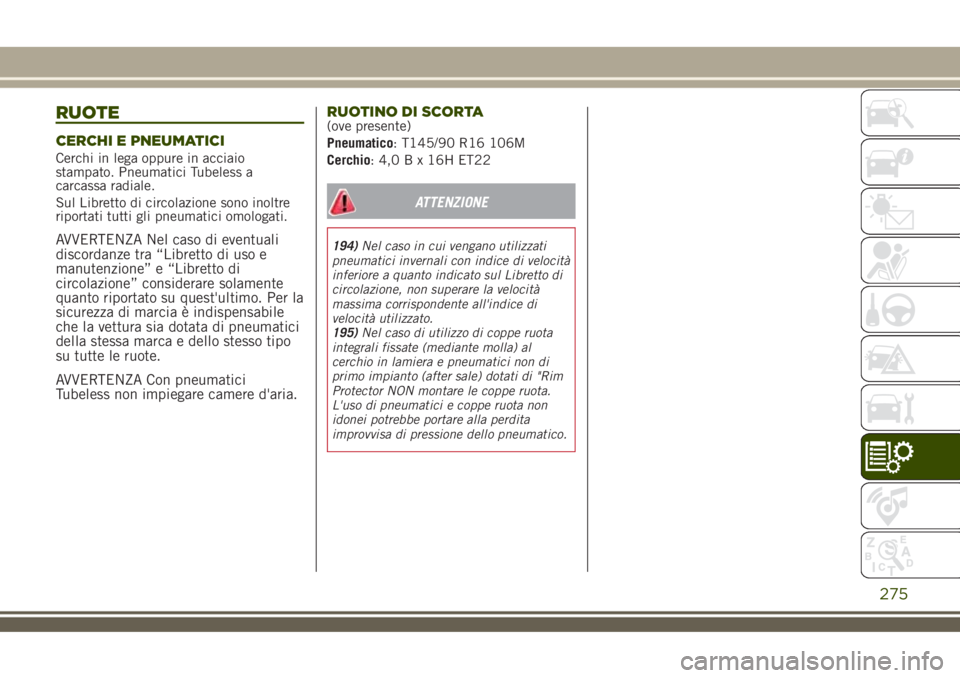

RUOTE
CERCHI E PNEUMATICI
Cerchi in lega oppure in acciaio
stampato. Pneumatici Tubeless a
carcassa radiale.
Sul Libretto di circolazione sono inoltre
riportati tutti gli pneumatici omologati.
AVVERTENZA Nel caso di eventuali
discordanze tra “Libretto di uso e
manutenzione” e “Libretto di
circolazione” considerare solamente
quanto riportato su quest'ultimo. Per la
sicurezza di marcia è indispensabile
che la vettura sia dotata di pneumatici
della stessa marca e dello stesso tipo
su tutte le ruote.
AVVERTENZA Con pneumatici
Tubeless non impiegare camere d'aria.RUOTINO DI SCORTA
(ove presente)
Pneumatico: T145/90 R16 106M
Cerchio: 4,0 B x 16H ET22
ATTENZIONE
194)Nel caso in cui vengano utilizzati
pneumatici invernali con indice di velocità
inferiore a quanto indicato sul Libretto di
circolazione, non superare la velocità
massima corrispondente all'indice di
velocità utilizzato.
195)Nel caso di utilizzo di coppe ruota
integrali fissate (mediante molla) al
cerchio in lamiera e pneumatici non di
primo impianto (after sale) dotati di "Rim
Protector NON montare le coppe ruota.
L'uso di pneumatici e coppe ruota non
idonei potrebbe portare alla perdita
improvvisa di pressione dello pneumatico.
275

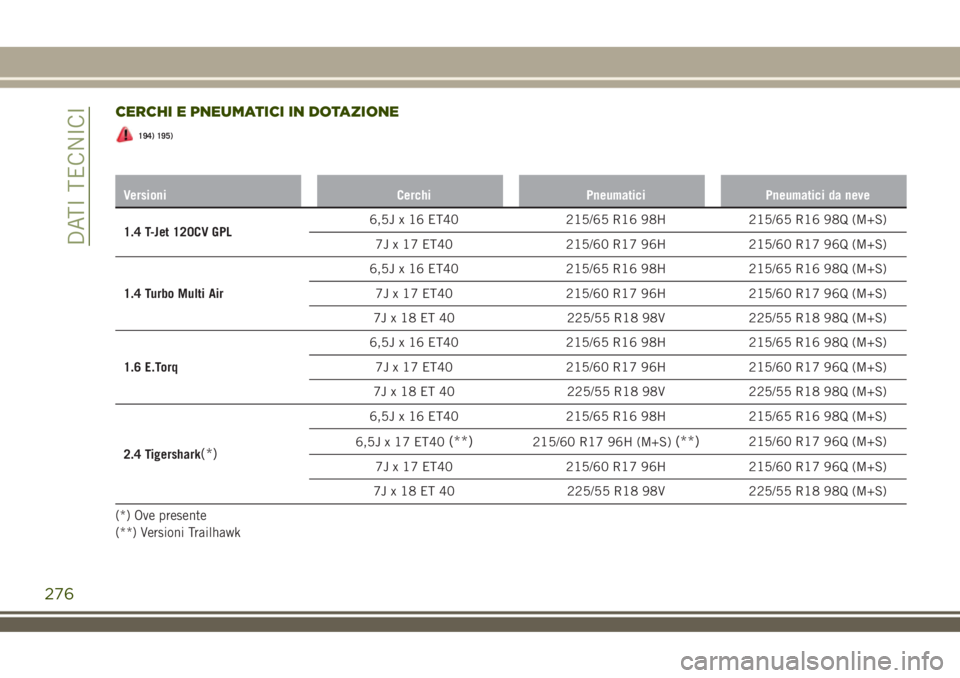

CERCHI E PNEUMATICI IN DOTAZIONE
194) 195)
Versioni Cerchi Pneumatici Pneumatici da neve
1.4 T-Jet 120CV GPL6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
1.4 Turbo Multi Air6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
1.6 E.Torq6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
2.4 Tigershark
(*)
6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
6,5J x 17 ET40
(**)215/60 R17 96H (M+S)(**)215/60 R17 96Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
(*) Ove presente
(**) Versioni Trailhawk
276
DATI TECNICI

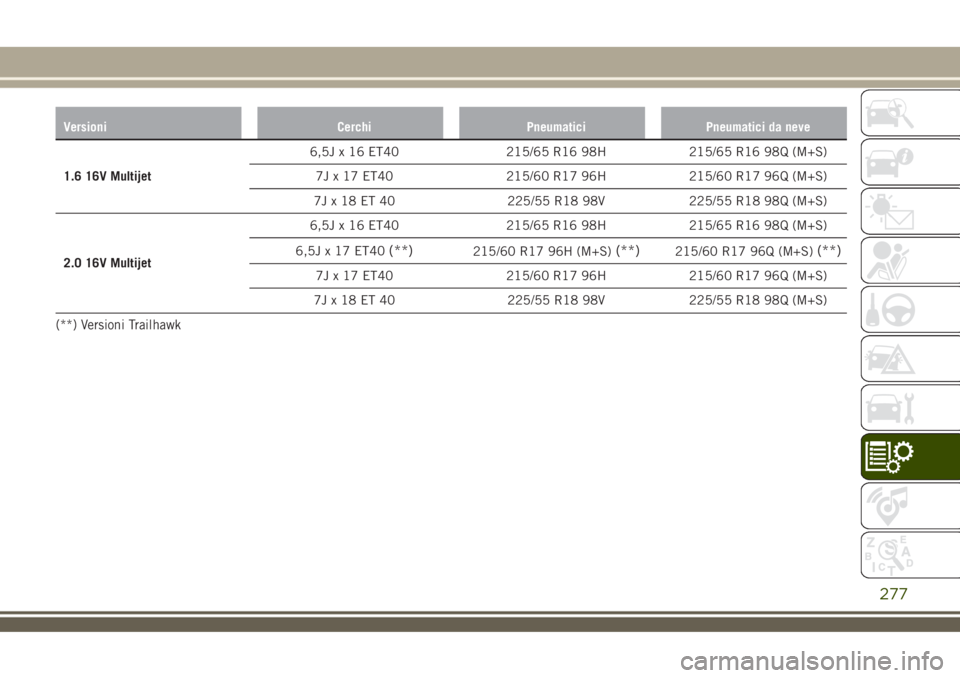

Versioni Cerchi Pneumatici Pneumatici da neve
1.6 16V Multijet6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
2.0 16V Multijet6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
6,5J x 17 ET40
(**)215/60 R17 96H (M+S)(**)215/60 R17 96Q (M+S)(**)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
(**) Versioni Trailhawk
277

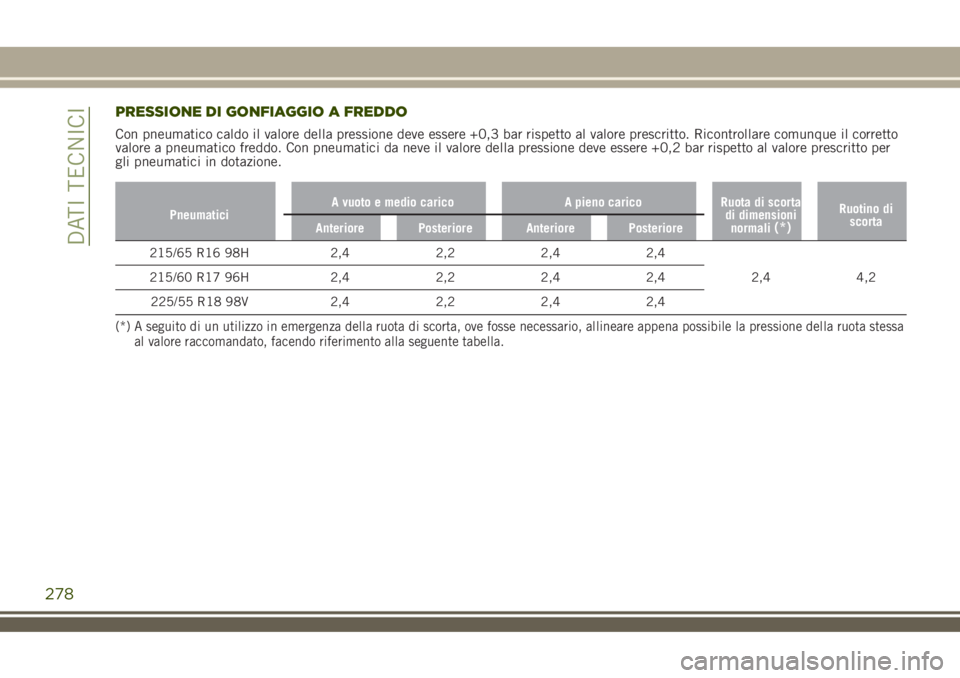

PRESSIONE DI GONFIAGGIO A FREDDO
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il corretto
valore a pneumatico freddo. Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per
gli pneumatici in dotazione.
PneumaticiA vuoto e medio carico A pieno carico
Ruota di scorta
di dimensioni
normali(*)
Ruotino di
scorta
Anteriore Posteriore Anteriore Posteriore
215/65 R16 98H 2,4 2,2 2,4 2,4
2,4 4,2 215/60 R17 96H 2,4 2,2 2,4 2,4
225/55 R18 98V 2,4 2,2 2,4 2,4
(*) A seguito di un utilizzo in emergenza della ruota di scorta, ove fosse necessario, allineare appena possibile la pressione della ruota stessa
al valore raccomandato, facendo riferimento alla seguente tabella.
278
