JEEP RENEGADE 2018 Libretto Uso Manutenzione (in Italian)

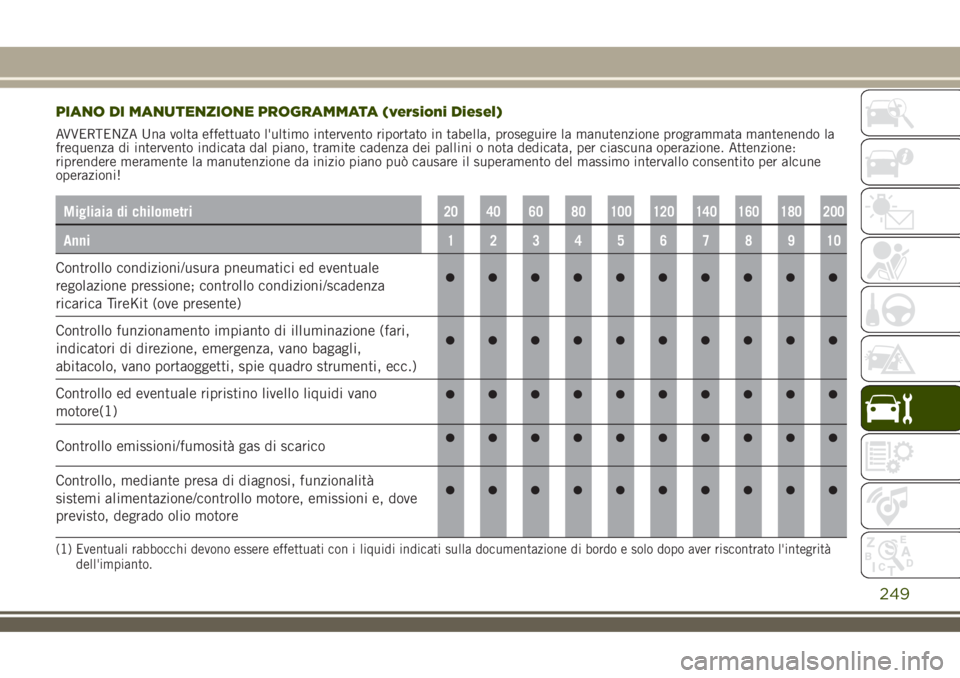

PIANO DI MANUTENZIONE PROGRAMMATA (versioni Diesel)
AVVERTENZA Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata mantenendo la
frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione. Attenzione:
riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo intervallo consentito per alcune
operazioni!
Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione; controllo condizioni/scadenza
ricarica TireKit (ove presente)
Controllo funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, vano bagagli,
abitacolo, vano portaoggetti, spie quadro strumenti, ecc.)
Controllo ed eventuale ripristino livello liquidi vano
motore(1)
Controllo emissioni/fumosità gas di scarico
Controllo, mediante presa di diagnosi, funzionalità
sistemi alimentazione/controllo motore, emissioni e, dove
previsto, degrado olio motore
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità
dell'impianto.
249

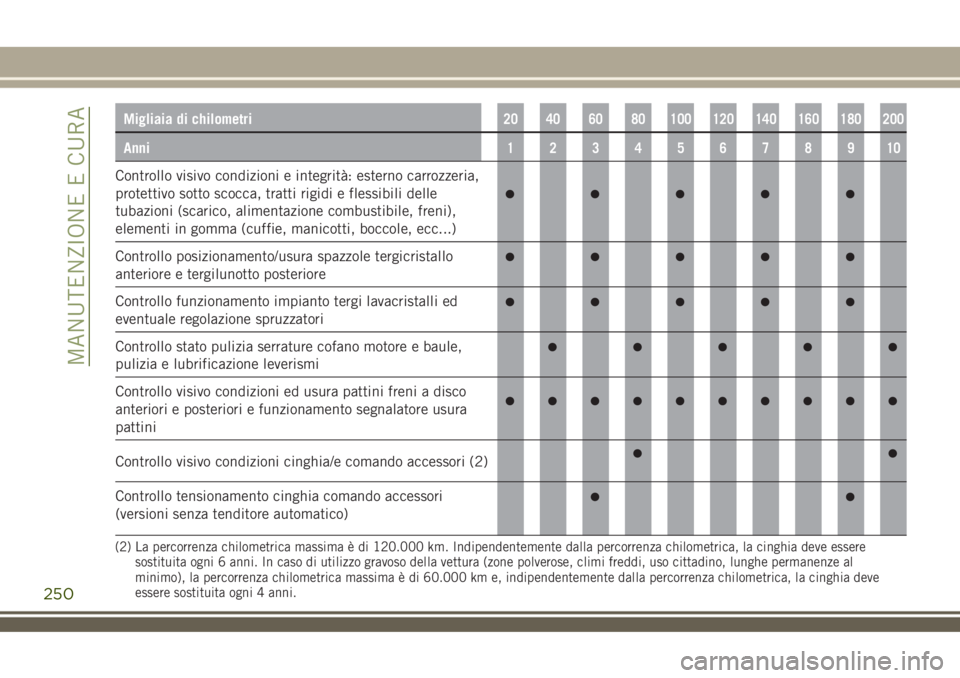

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione combustibile, freni),
elementi in gomma (cuffie, manicotti, boccole, ecc...)
Controllo posizionamento/usura spazzole tergicristallo
anteriore e tergilunotto posteriore
Controllo funzionamento impianto tergi lavacristalli ed
eventuale regolazione spruzzatori
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo visivo condizioni ed usura pattini freni a disco
anteriori e posteriori e funzionamento segnalatore usura
pattini
Controllo visivo condizioni cinghia/e comando accessori (2)
Controllo tensionamento cinghia comando accessori
(versioni senza tenditore automatico)
250
MANUTENZIONE E CURA
(2) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere
sostituita ogni 6 anni. In caso di utilizzo gravoso della vettura (zone polverose, climi freddi, uso cittadino, lunghe permanenze al
minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica, la cinghia deve
essere sostituita ogni 4 anni.

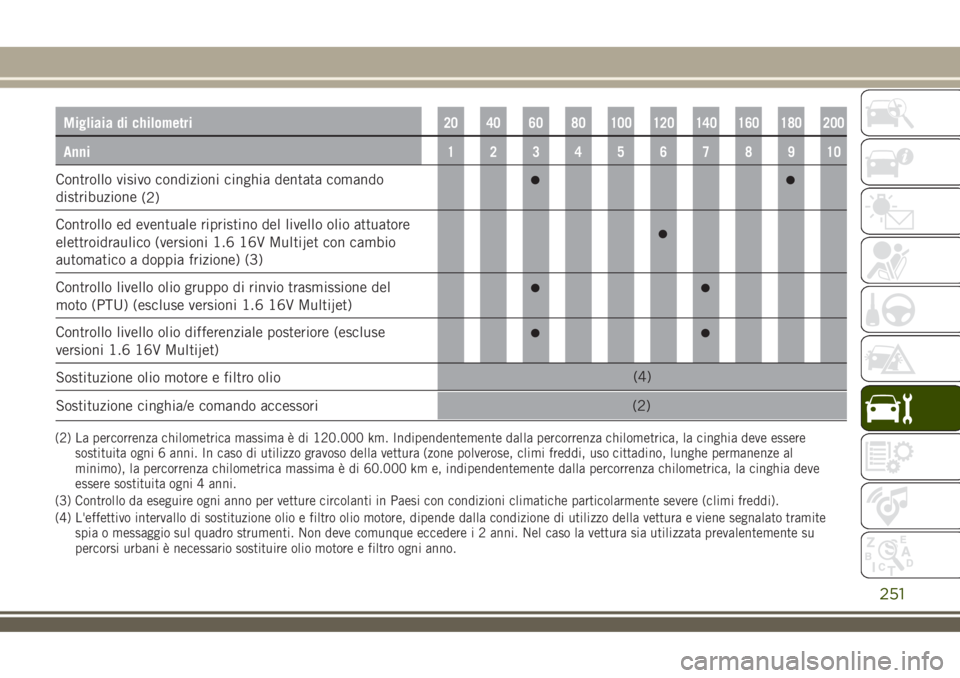

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo visivo condizioni cinghia dentata comando
distribuzione










Controllo ed eventuale ripristino del livello olio attuatore
elettroidraulico (versioni 1.6 16V Multijet con cambio
automatico a doppia frizione) (3)
Controllo livello olio gruppo di rinvio trasmissione del
moto (PTU) (escluse versioni 1.6 16V Multijet)
Controllo livello olio differenziale posteriore (escluse
versioni 1.6 16V Multijet)
Sostituzione olio motore e filtro olio(4)
Sostituzione cinghia/e comando accessori
251
(2)
(2) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere
sostituita ogni 6 anni. In caso di utilizzo gravoso della vettura (zone polverose, climi freddi, uso cittadino, lunghe permanenze al
minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica, la cinghia deve
essere sostituita ogni 4 anni.
(3) Controllo da eseguire ogni anno per vetture circolanti in Paesi con condizioni climatiche particolarmente severe (climi freddi).
(4) L'effettivo intervallo di sostituzione olio e filtro olio motore, dipende dalla condizione di utilizzo della vettura e viene segnalato tramite
spia o messaggio sul quadro strumenti. Non deve comunque eccedere i 2 anni. Nel caso la vettura sia utilizzata prevalentemente su
percorsi urbani è necessario sostituire olio motore e filtro ogni anno.
(2)

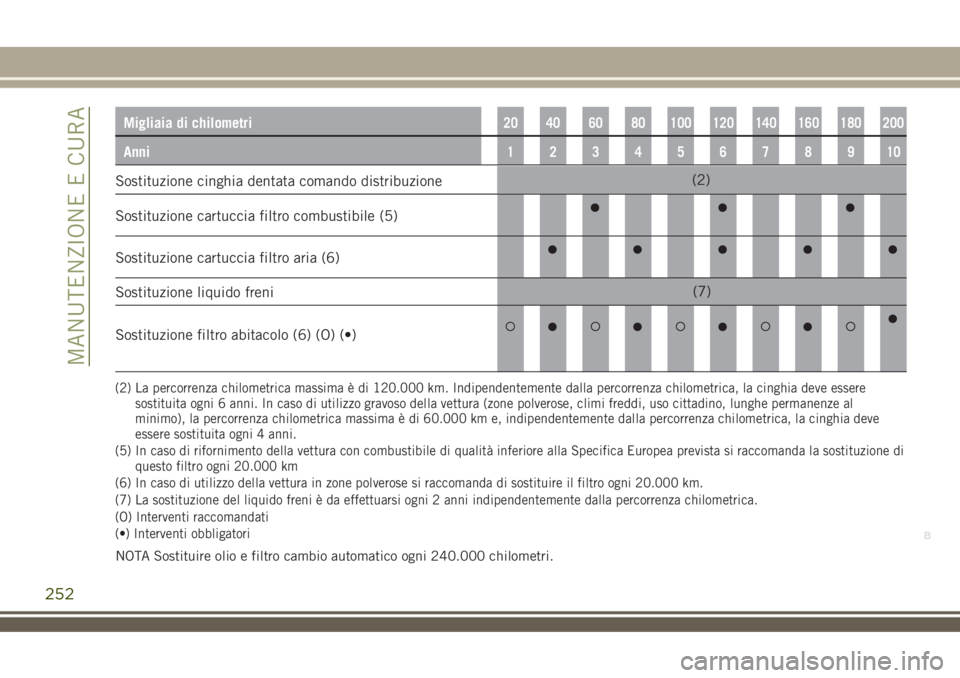

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Sostituzione cinghia dentata comando distribuzione
Sostituzione cartuccia filtro combustibile (5)
Sostituzione cartuccia filtro aria (6)
Sostituzione liquido freni(7)
Sostituzione filtro abitacolo (6) (O) (•)
252
MANUTENZIONE E CURA
(2)
(2) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere
sostituita ogni 6 anni. In caso di utilizzo gravoso della vettura (zone polverose, climi freddi, uso cittadino, lunghe permanenze al
minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica, la cinghia deve
essere sostituita ogni 4 anni.
(5) In caso di rifornimento della vettura con combustibile di qualità inferiore alla Specifica Europea prevista si raccomanda la sostituzione di
questo filtro ogni 20.000 km
(6) In caso di utilizzo della vettura in zone polverose si raccomanda di sostituire il filtro ogni 20.000 km.
(7) La sostituzione del liquido freni è da effettuarsi ogni 2 anni indipendentemente dalla percorrenza chilometrica.
(O) Interventi raccomandati
(•) Interventi obbligatori
NOTA Sostituire olio e filtro cambio automatico ogni 240.000 chilometri.

VANO MOTORE
VERIFICA DEI LIVELLI
177) 178)83)

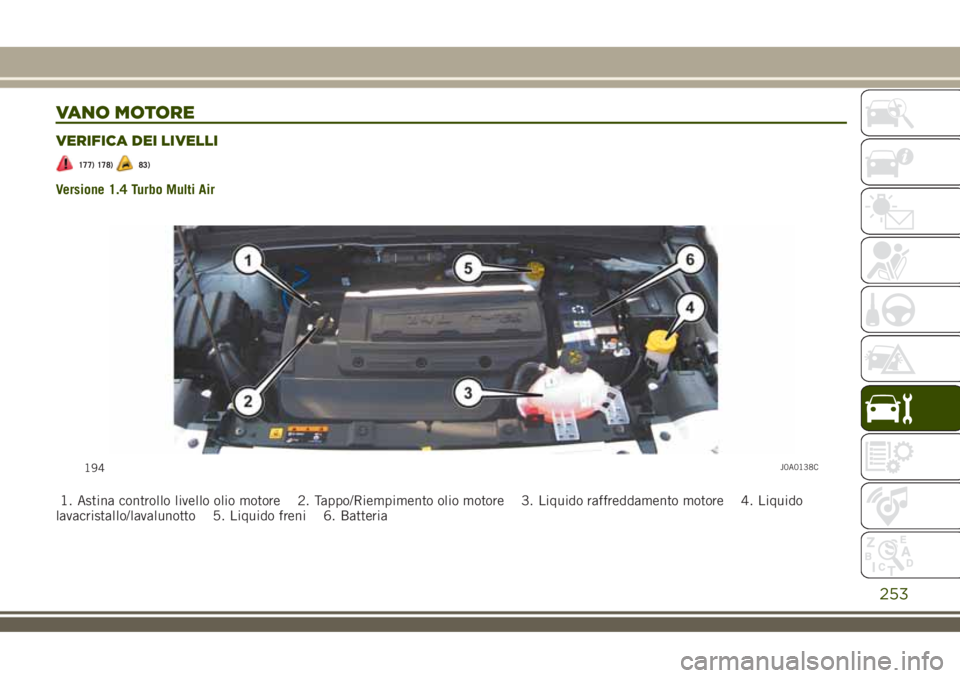

Versione 1.4 Turbo Multi Air
1. Astina controllo livello olio motore 2. Tappo/Riempimento olio motore 3. Liquido raffreddamento motore 4. Liquido
lavacristallo/lavalunotto 5. Liquido freni 6. Batteria
194J0A0138C
253

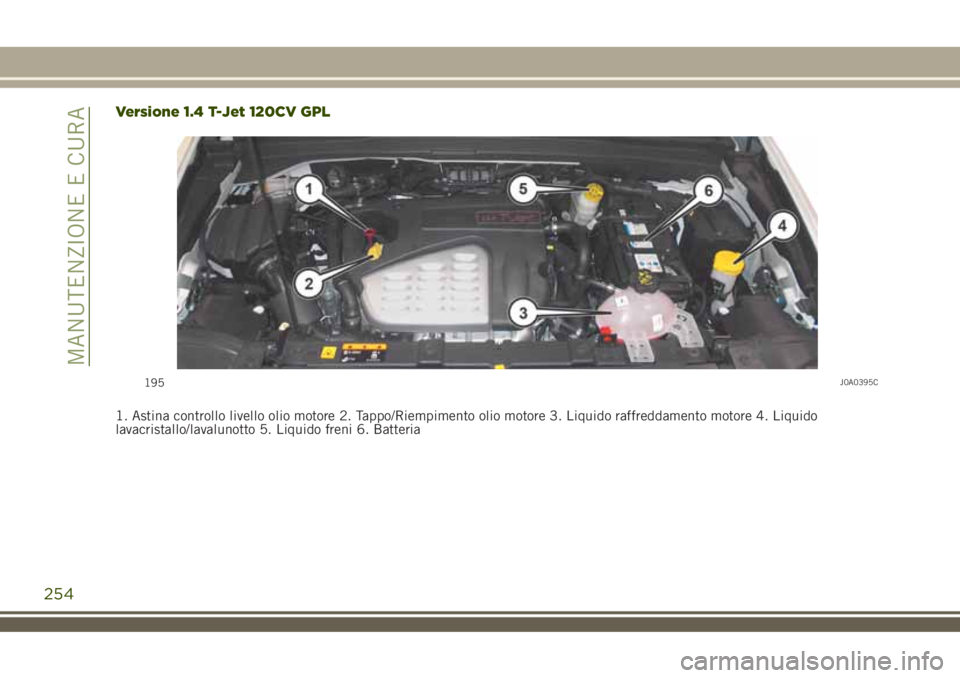

Versione 1.4 T-Jet 120CV GPL
1. Astina controllo livello olio motore 2. Tappo/Riempimento olio motore 3. Liquido raffreddamento motore 4. Liquido
lavacristallo/lavalunotto 5. Liquido freni 6. Batteria
195J0A0395C
254
MANUTENZIONE E CURA

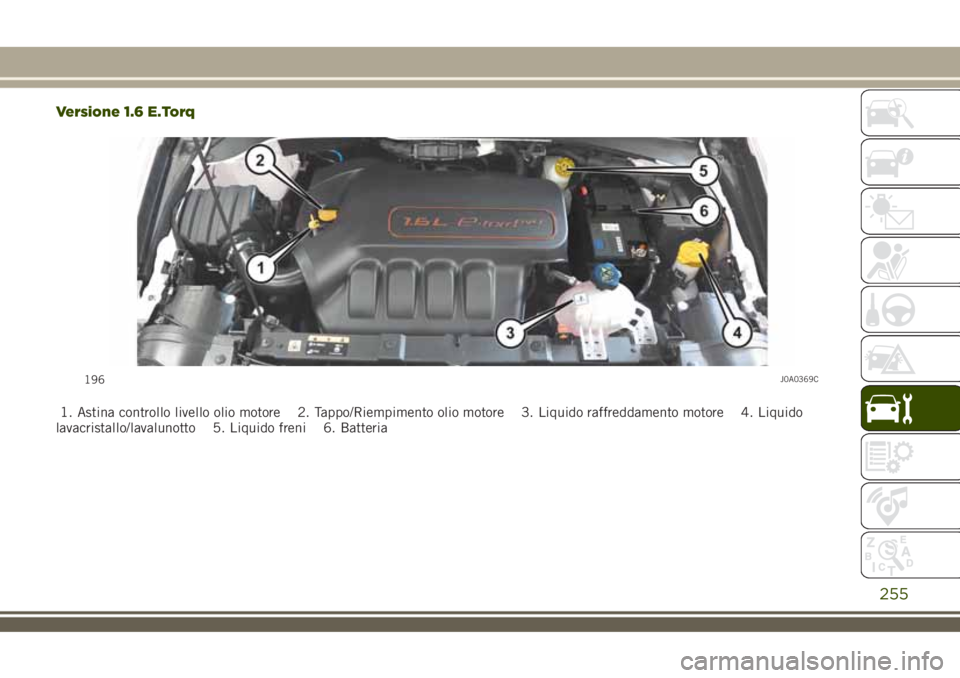

Versione 1.6 E.Torq
1. Astina controllo livello olio motore 2. Tappo/Riempimento olio motore 3. Liquido raffreddamento motore 4. Liquido
lavacristallo/lavalunotto 5. Liquido freni 6. Batteria
196J0A0369C
255

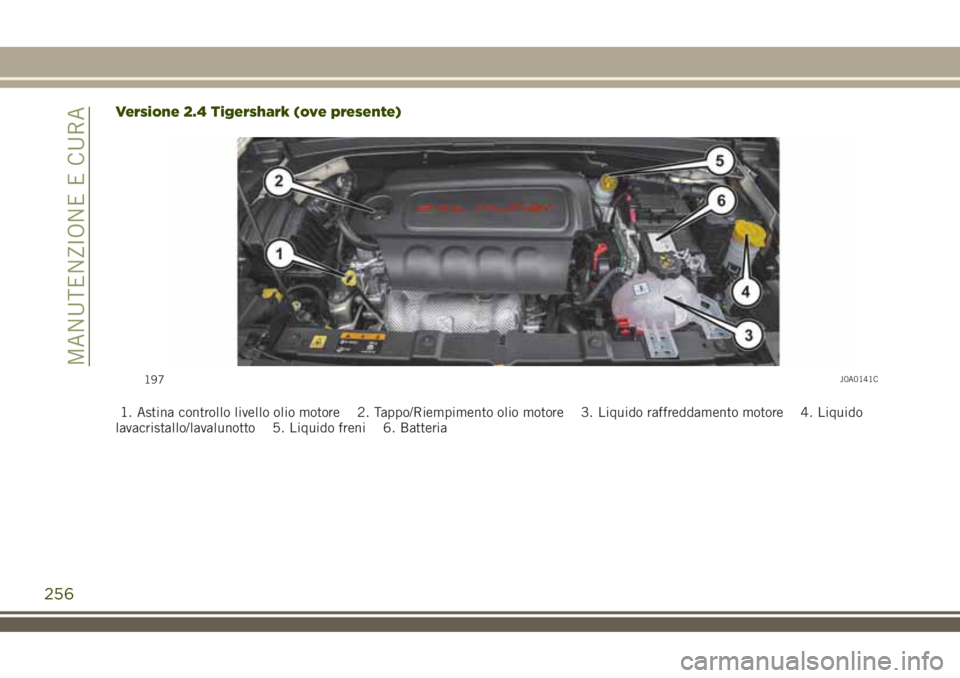

Versione 2.4 Tigershark (ove presente)
1. Astina controllo livello olio motore 2. Tappo/Riempimento olio motore 3. Liquido raffreddamento motore 4. Liquido
lavacristallo/lavalunotto 5. Liquido freni 6. Batteria
197J0A0141C
256
MANUTENZIONE E CURA

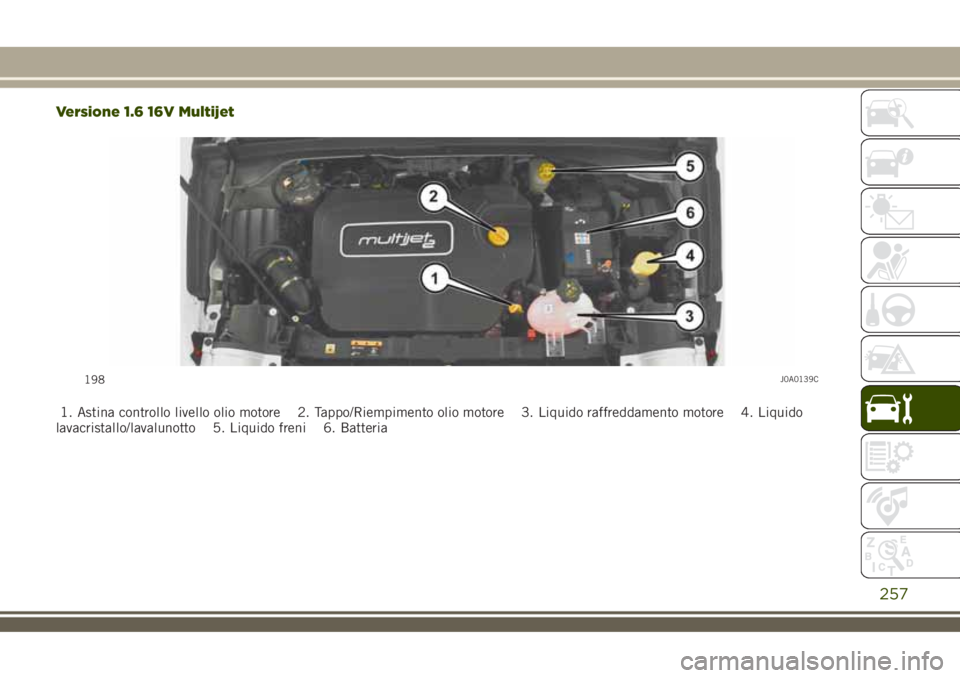

Versione 1.6 16V Multijet
1. Astina controllo livello olio motore 2. Tappo/Riempimento olio motore 3. Liquido raffreddamento motore 4. Liquido
lavacristallo/lavalunotto 5. Liquido freni 6. Batteria
198J0A0139C
257

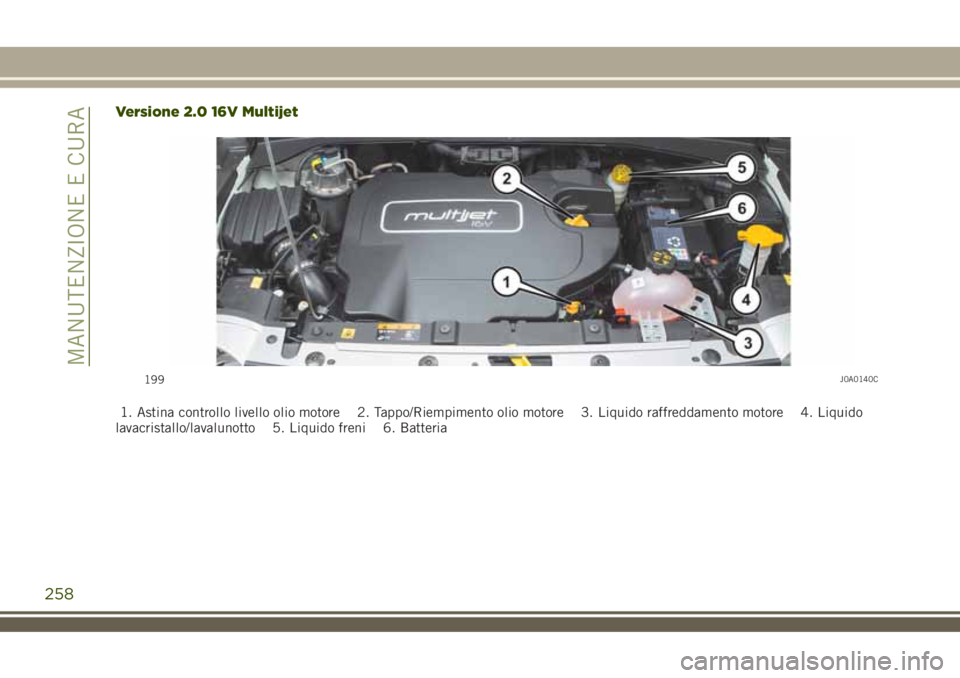

Versione 2.0 16V Multijet
1. Astina controllo livello olio motore 2. Tappo/Riempimento olio motore 3. Liquido raffreddamento motore 4. Liquido
lavacristallo/lavalunotto 5. Liquido freni 6. Batteria
199J0A0140C
258
