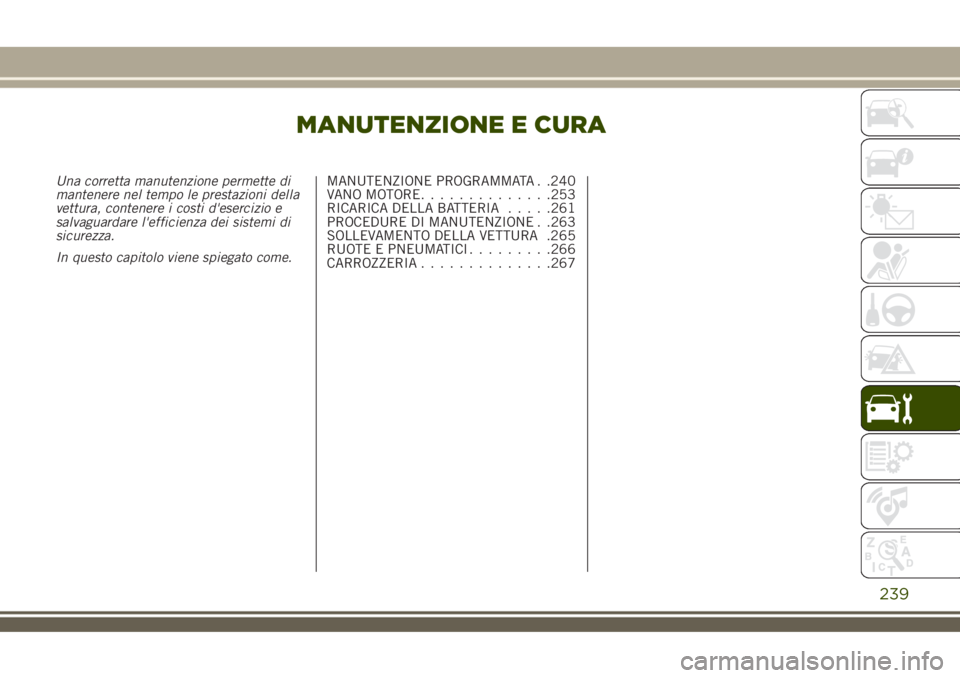

MANUTENZIONE E CURA
Una corretta manutenzione permette di
mantenere nel tempo le prestazioni della
vettura, contenere i costi d'esercizio e
salvaguardare l'efficienza dei sistemi di
sicurezza.
In questo capitolo viene spiegato come.MANUTENZIONE PROGRAMMATA . .240
VANO MOTORE..............253
RICARICA DELLA BATTERIA.....261
PROCEDURE DI MANUTENZIONE . .263
SOLLEVAMENTO DELLA VETTURA .265
RUOTE E PNEUMATICI.........266
CARROZZERIA..............267
239

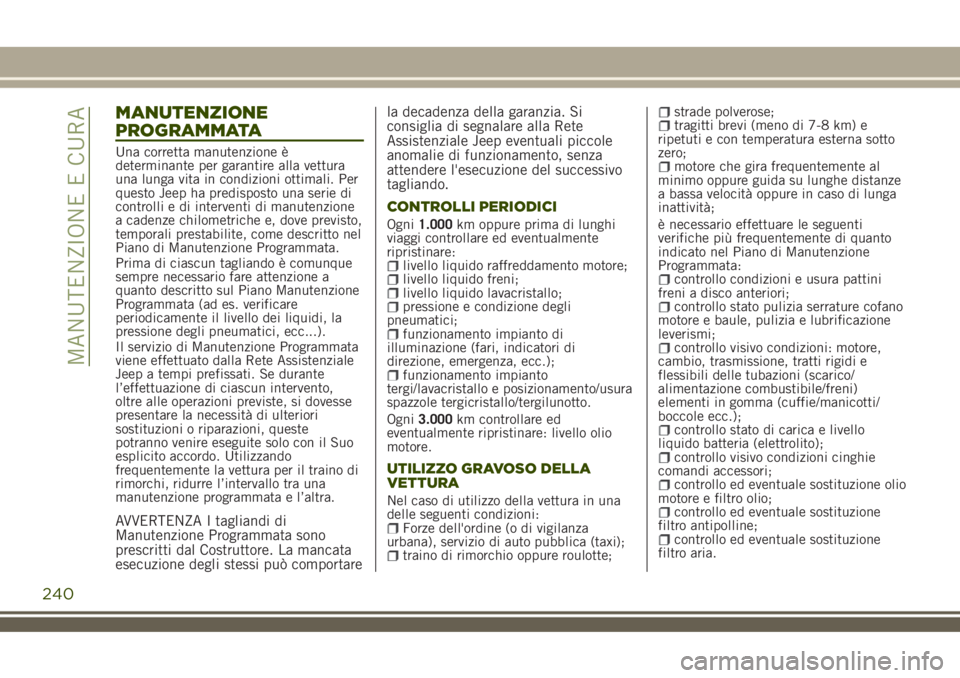

MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire alla vettura
una lunga vita in condizioni ottimali. Per
questo Jeep ha predisposto una serie di
controlli e di interventi di manutenzione
a cadenze chilometriche e, dove previsto,
temporali prestabilite, come descritto nel
Piano di Manutenzione Programmata.
Prima di ciascun tagliando è comunque
sempre necessario fare attenzione a
quanto descritto sul Piano Manutenzione
Programmata (ad es. verificare
periodicamente il livello dei liquidi, la
pressione degli pneumatici, ecc...).
Il servizio di Manutenzione Programmata
viene effettuato dalla Rete Assistenziale
Jeep a tempi prefissati. Se durante
l’effettuazione di ciascun intervento,
oltre alle operazioni previste, si dovesse
presentare la necessità di ulteriori
sostituzioni o riparazioni, queste
potranno venire eseguite solo con il Suo
esplicito accordo. Utilizzando
frequentemente la vettura per il traino di
rimorchi, ridurre l’intervallo tra una
manutenzione programmata e l’altra.
AVVERTENZA I tagliandi di
Manutenzione Programmata sono
prescritti dal Costruttore. La mancata
esecuzione degli stessi può comportarela decadenza della garanzia. Si
consiglia di segnalare alla Rete
Assistenziale Jeep eventuali piccole
anomalie di funzionamento, senza
attendere l'esecuzione del successivo
tagliando.
CONTROLLI PERIODICI
Ogni1.000km oppure prima di lunghi
viaggi controllare ed eventualmente
ripristinare:
livello liquido raffreddamento motore;livello liquido freni;livello liquido lavacristallo;pressione e condizione degli
pneumatici;
funzionamento impianto di
illuminazione (fari, indicatori di
direzione, emergenza, ecc.);
funzionamento impianto
tergi/lavacristallo e posizionamento/usura
spazzole tergicristallo/tergilunotto.
Ogni3.000km controllare ed
eventualmente ripristinare: livello olio
motore.
UTILIZZO GRAVOSO DELLA
VETTURA
Nel caso di utilizzo della vettura in una
delle seguenti condizioni:
Forze dell'ordine (o di vigilanza
urbana), servizio di auto pubblica (taxi);
traino di rimorchio oppure roulotte;
strade polverose;tragitti brevi (meno di 7-8 km) e
ripetuti e con temperatura esterna sotto
zero;
motore che gira frequentemente al
minimo oppure guida su lunghe distanze
a bassa velocità oppure in caso di lunga
inattività;
è necessario effettuare le seguenti
verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione
Programmata:
controllo condizioni e usura pattini
freni a disco anteriori;
controllo stato pulizia serrature cofano
motore e baule, pulizia e lubrificazione
leverismi;
controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico/
alimentazione combustibile/freni)
elementi in gomma (cuffie/manicotti/
boccole ecc.);
controllo stato di carica e livello
liquido batteria (elettrolito);
controllo visivo condizioni cinghie
comandi accessori;
controllo ed eventuale sostituzione olio
motore e filtro olio;
controllo ed eventuale sostituzione
filtro antipolline;
controllo ed eventuale sostituzione
filtro aria.
240
MANUTENZIONE E CURA

PIANO DI MANUTENZIONE PROGRAMMATA (versioni 1.4 T-Jet 120CV GPL / 1.4 Turbo Multi Air /
2.4 Tigershark)
AVVERTENZA Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata mantenendo la
frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione. Attenzione:
riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo intervallo consentito per alcune
operazioni!
Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione; controllo condizioni/scadenza
ricarica TireKit (ove presente)
Controllo funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, vano bagagli,
abitacolo, vano portaoggetti, spie quadro strumenti, ecc.)
Controllo ed eventuale ripristino livello liquidi vano
motore(1)
Controllo visivo condizioni: tubazioni e raccordi del GPL e
fissaggio serbatoio del GPL (versioni 1.4 T-Jet 120CV
GPL)
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità
dell'impianto.
241

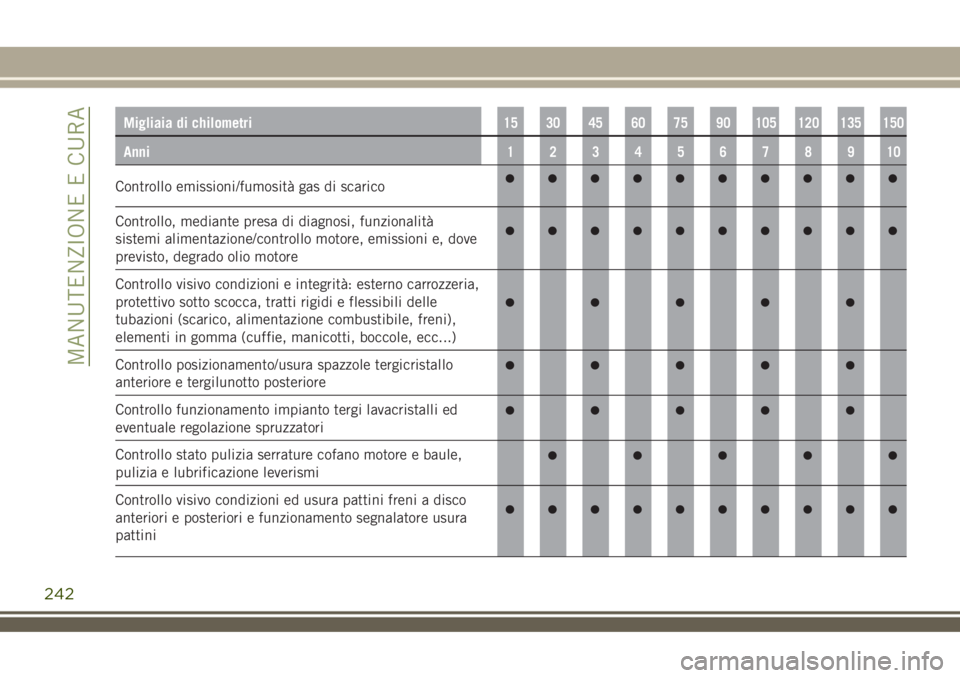

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo emissioni/fumosità gas di scarico
Controllo, mediante presa di diagnosi, funzionalità
sistemi alimentazione/controllo motore, emissioni e, dove
previsto, degrado olio motore
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione combustibile, freni),
elementi in gomma (cuffie, manicotti, boccole, ecc...)
Controllo posizionamento/usura spazzole tergicristallo
anteriore e tergilunotto posteriore
Controllo funzionamento impianto tergi lavacristalli ed
eventuale regolazione spruzzatori
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo visivo condizioni ed usura pattini freni a disco
anteriori e posteriori e funzionamento segnalatore usura
pattini
242
MANUTENZIONE E CURA

243

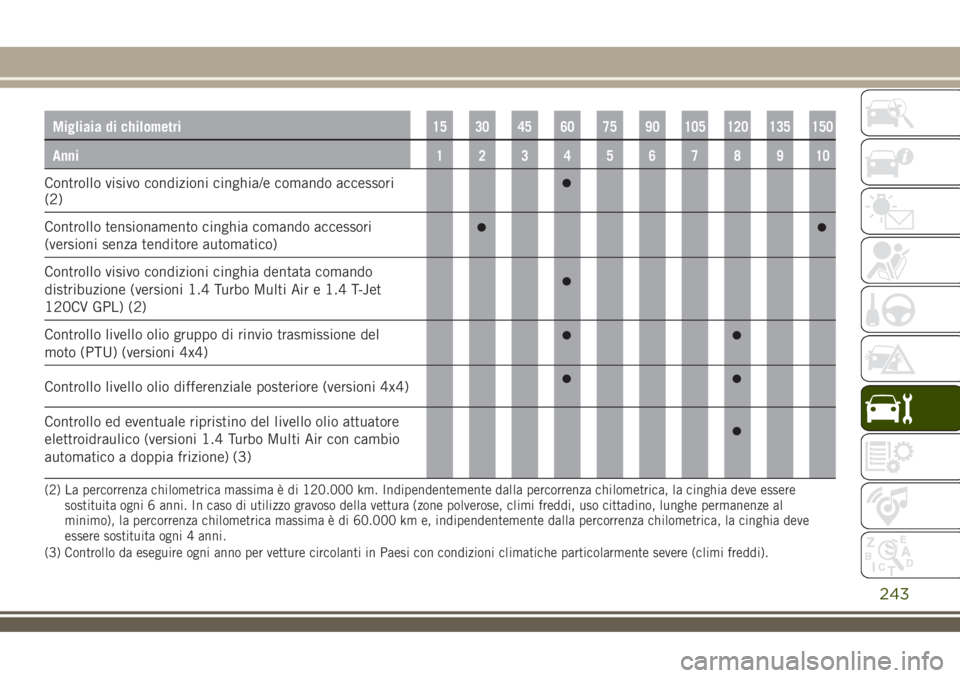

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo visivo condizioni cinghia/e comando accessori
(2)
Controllo tensionamento cinghia comando accessori
(versioni senza tenditore automatico)
Controllo visivo condizioni cinghia dentata comando
distribuzione (versioni 1.4 Turbo Multi Air e 1.4 T-Jet
120CV GPL) (2)
Controllo livello olio gruppo di rinvio trasmissione del
moto (PTU) (versioni 4x4)
Controllo livello olio differenziale posteriore (versioni 4x4)
Controllo ed eventuale ripristino del livello olio attuatore
elettroidraulico (versioni 1.4 Turbo Multi Air con cambio
automatico a doppia frizione) (3)
(2) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere
sostituita ogni 6 anni. In caso di utilizzo gravoso della vettura (zone polverose, climi freddi, uso cittadino, lunghe permanenze al
minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica, la cinghia deve
essere sostituita ogni 4 anni.
(3) Controllo da eseguire ogni anno per vetture circolanti in Paesi con condizioni climatiche particolarmente severe (climi freddi).

244
MANUTENZIONE E CURA

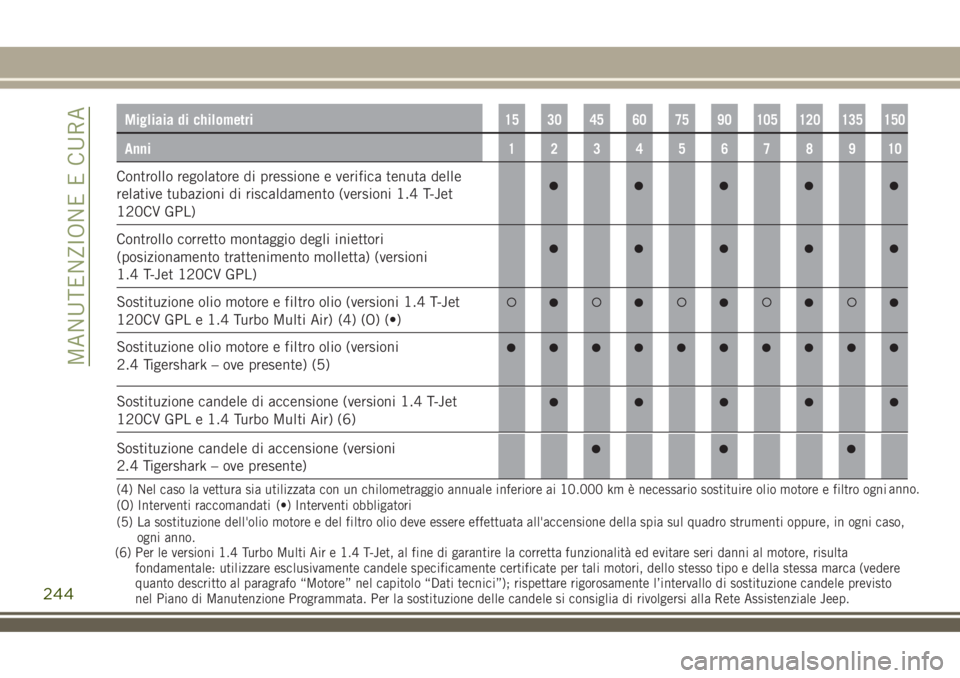

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo regolatore di pressione e verifica tenuta delle
relative tubazioni di riscaldamento (versioni 1.4 T-Jet
120CV GPL)
Controllo corretto montaggio degli iniettori
(posizionamento trattenimento molletta) (versioni
1.4 T-Jet 120CV GPL)
Sostituzione olio motore e filtro olio (versioni 1.4 T-Jet
120CV GPL e 1.4 Turbo Multi Air) (4) (O) (•)
Sostituzione olio motore e filtro olio (versioni
2.4 Tigershark – ove presente) (5)
(4) Nel caso la vettura sia utilizzata con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio motore e filtro ognianno.
(O) Interventi raccomandati
(•) Interventi obbligatori
(5) La sostituzione dell'olio motore e del filtro olio deve essere effettuata all'accensione della spia sul quadro strumenti oppure, in ogni caso,
ogni anno.
Sostituzione candele di accensione (versioni 1.4 T-Jet
120CV GPL e 1.4 Turbo Multi Air) (6)
Sostituzione candele di accensione (versioni
2.4 Tigershark – ove presente)
(6) Per le versioni 1.4 Turbo Multi Air e 1.4 T-Jet, al fine di garantire la corretta funzionalità ed evitare seri danni al motore, risulta
fondamentale: utilizzare esclusivamente candele specificamente certificate per tali motori, dello stesso tipo e della stessa marca (vedere
quanto descritto al paragrafo “Motore” nel capitolo “Dati tecnici”); rispettare rigorosamente l’intervallo di sostituzione candele previsto
nel Piano di Manutenzione Programmata. Per la sostituzione delle candele si consiglia di rivolgersi alla Rete Assistenziale Jeep.

245

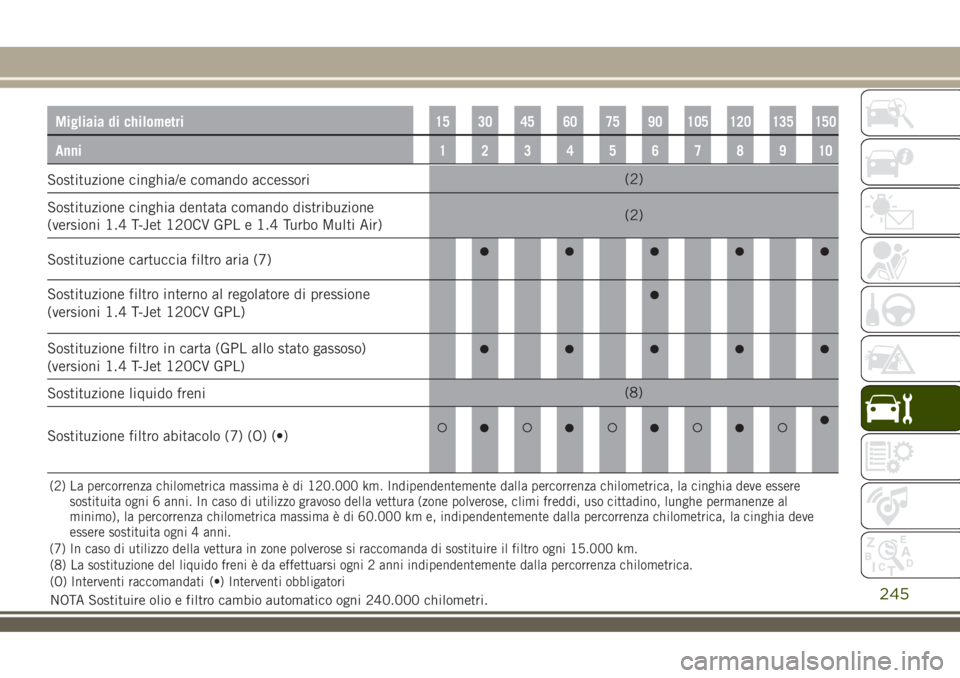

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Sostituzione cinghia/e comando accessori(2)
Sostituzione cinghia dentata comando distribuzione
(versioni 1.4 T-Jet 120CV GPL e 1.4 Turbo Multi Air)(2)
Sostituzione cartuccia filtro aria (7)
Sostituzione filtro interno al regolatore di pressione
(versioni 1.4 T-Jet 120CV GPL)
Sostituzione filtro in carta (GPL allo stato gassoso)
(versioni 1.4 T-Jet 120CV GPL)
Sostituzione liquido freni(8)
Sostituzione filtro abitacolo (7) (O) (•)
(2) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere
sostituita ogni 6 anni. In caso di utilizzo gravoso della vettura (zone polverose, climi freddi, uso cittadino, lunghe permanenze al
minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica, la cinghia deve
essere sostituita ogni 4 anni.
(7) In caso di utilizzo della vettura in zone polverose si raccomanda di sostituire il filtro ogni 15.000 km.
(8) La sostituzione del liquido freni è da effettuarsi ogni 2 anni indipendentemente dalla percorrenza chilometrica.
(O) Interventi raccomandati(•) Interventi obbligatori
NOTA Sostituire olio e filtro cambio automatico ogni 240.000 chilometri.

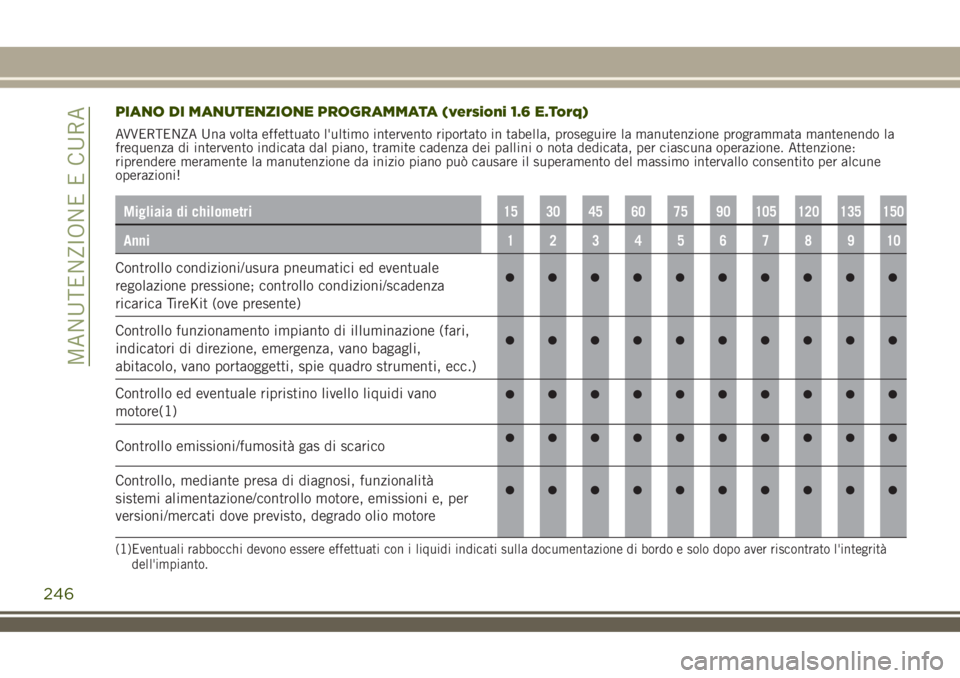

PIANO DI MANUTENZIONE PROGRAMMATA (versioni 1.6 E.Torq)
AVVERTENZA Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata mantenendo la
frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione. Attenzione:
riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo intervallo consentito per alcune
operazioni!
Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione; controllo condizioni/scadenza
ricarica TireKit (ove presente)
Controllo funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, vano bagagli,
abitacolo, vano portaoggetti, spie quadro strumenti, ecc.)
Controllo ed eventuale ripristino livello liquidi vano
motore(1)
Controllo emissioni/fumosità gas di scarico
Controllo, mediante presa di diagnosi, funzionalità
sistemi alimentazione/controllo motore, emissioni e, per
versioni/mercati dove previsto, degrado olio motore
(1)Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità
dell'impianto.
246
MANUTENZIONE E CURA

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione combustibile, freni),
elementi in gomma (cuffie, manicotti, boccole, ecc...)
Controllo posizionamento/usura spazzole tergicristallo
anteriore e tergilunotto posteriore
Controllo funzionamento impianto tergi lavacristalli ed
eventuale regolazione spruzzatori
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo visivo condizioni ed usura pattini freni a disco
anteriori e posteriori e funzionamento segnalatore usura
pattini
Controllo visivo condizioni cinghia/e comando accessori
Controllo tensionamento cinghia comando accessori
(versioni senza tenditore automatico)
247

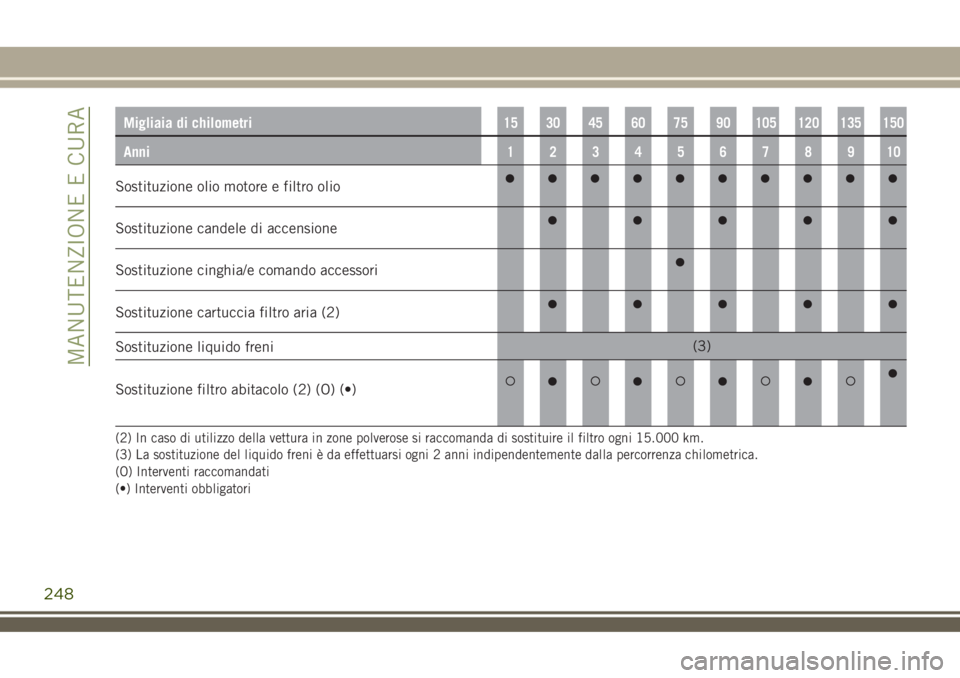

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Sostituzione olio motore e filtro olio
Sostituzione candele di accensione
Sostituzione cinghia/e comando accessori
Sostituzione cartuccia filtro aria (2)
Sostituzione liquido freni(3)
Sostituzione filtro abitacolo (2) (O) (•)
(2) In caso di utilizzo della vettura in zone polverose si raccomanda di sostituire il filtro ogni 15.000 km.
(3) La sostituzione del liquido freni è da effettuarsi ogni 2 anni indipendentemente dalla percorrenza chilometrica.
(O) Interventi raccomandati
(•) Interventi obbligatori
248
