JEEP RENEGADE 2018 Manual de Empleo y Cuidado (in Spanish)

Testigo Qué significa

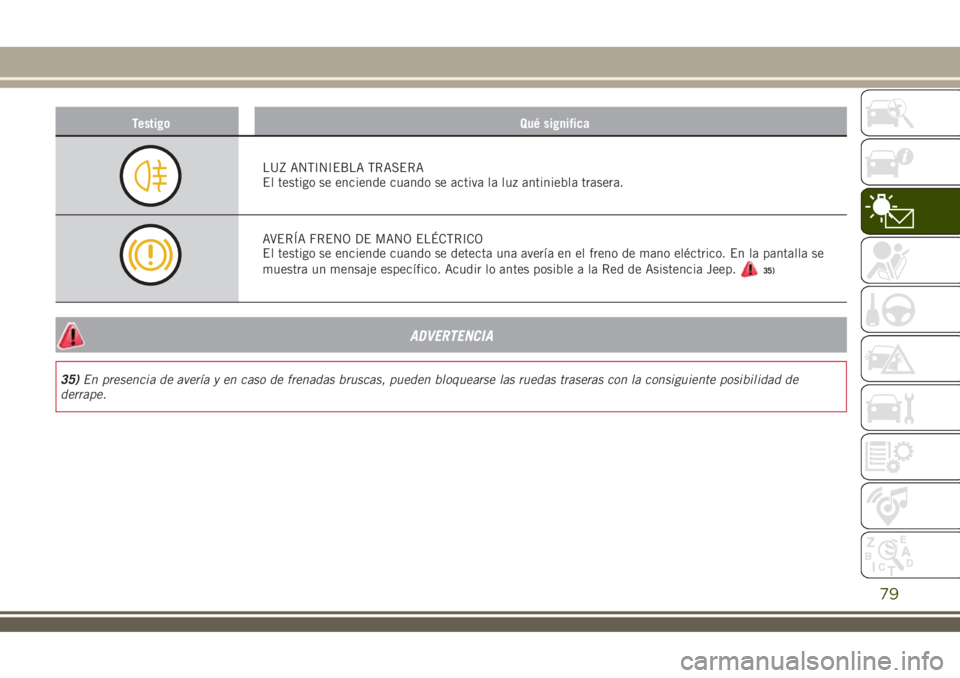

LUZ ANTINIEBLA TRASERA
El testigo se enciende cuando se activa la luz antiniebla trasera.
AVERÍA FRENO DE MANO ELÉCTRICO
El testigo se enciende cuando se detecta una avería en el freno de mano eléctrico. En la pantalla se
muestra un mensaje específico. Acudir lo antes posible a la Red de Asistencia Jeep.
35)
ADVERTENCIA
35)En presencia de avería y en caso de frenadas bruscas, pueden bloquearse las ruedas traseras con la consiguiente posibilidad de
derrape.
79

Testigo Qué significa

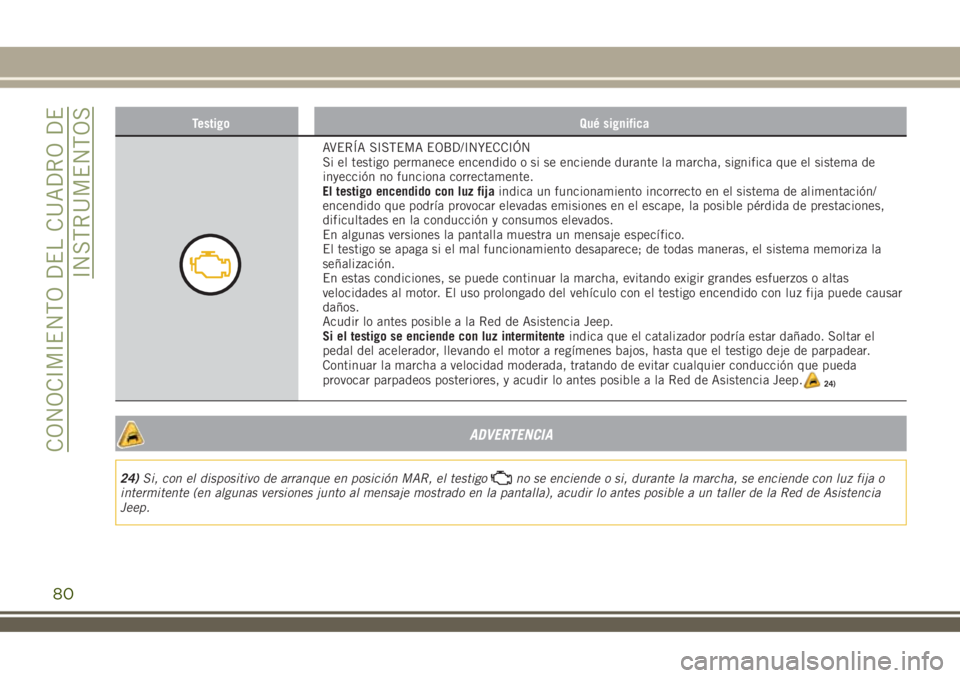

AVERÍA SISTEMA EOBD/INYECCIÓN
Si el testigo permanece encendido o si se enciende durante la marcha, significa que el sistema de
inyección no funciona correctamente.
El testigo encendido con luz fijaindica un funcionamiento incorrecto en el sistema de alimentación/
encendido que podría provocar elevadas emisiones en el escape, la posible pérdida de prestaciones,
dificultades en la conducción y consumos elevados.
En algunas versiones la pantalla muestra un mensaje específico.
El testigo se apaga si el mal funcionamiento desaparece; de todas maneras, el sistema memoriza la
señalización.
En estas condiciones, se puede continuar la marcha, evitando exigir grandes esfuerzos o altas
velocidades al motor. El uso prolongado del vehículo con el testigo encendido con luz fija puede causar
daños.
Acudir lo antes posible a la Red de Asistencia Jeep.
Si el testigo se enciende con luz intermitenteindica que el catalizador podría estar dañado. Soltar el
pedal del acelerador, llevando el motor a regímenes bajos, hasta que el testigo deje de parpadear.
Continuar la marcha a velocidad moderada, tratando de evitar cualquier conducción que pueda
provocar parpadeos posteriores, y acudir lo antes posible a la Red de Asistencia Jeep.
ADVERTENCIA
24)Si, con el dispositivo de arranque en posición MAR, el testigono se enciende o si, durante la marcha, se enciende con luz fija o
intermitente (en algunas versiones junto al mensaje mostrado en la pantalla), acudir lo antes posible a un taller de la Red de Asistencia
Jeep.
80
CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS
24)

Testigo Qué significa

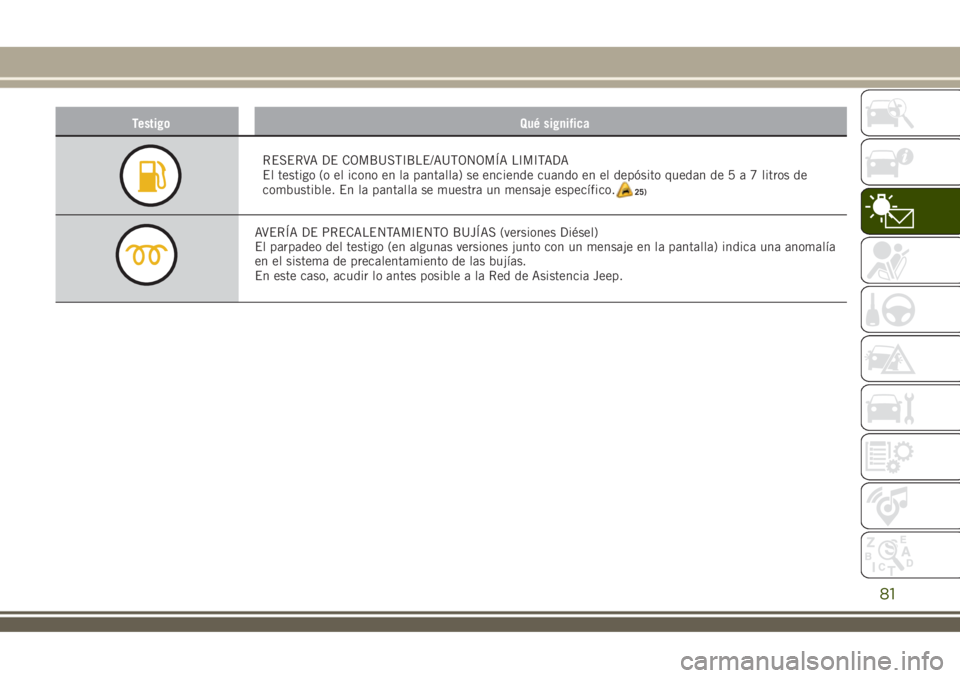

RESERVA DE COMBUSTIBLE/AUTONOMÍA LIMITADA
El testigo (o el icono en la pantalla) se enciende cuando en el depósito quedan de5a7litros de
combustible. En la pantalla se muestra un mensaje específico.
AVERÍA DE PRECALENTAMIENTO BUJÍAS (versiones Diésel)
El parpadeo del testigo (en algunas versiones junto con un mensaje en la pantalla) indica una anomalía
en el sistema de precalentamiento de las bujías.
En este caso, acudir lo antes posible a la Red de Asistencia Jeep.
81
25)

Testigo Qué significa

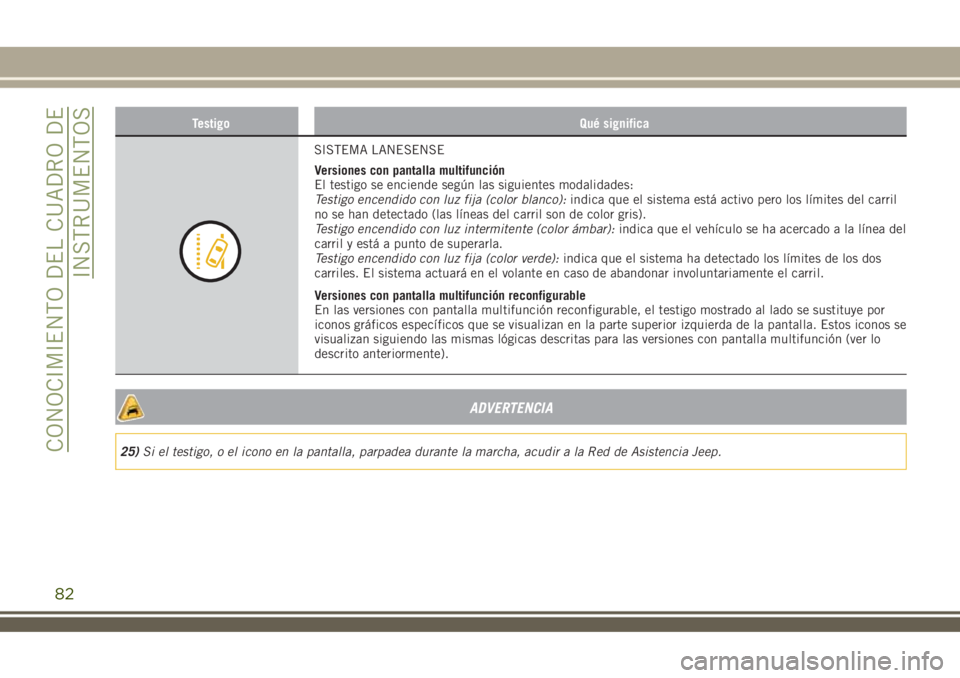

SISTEMA LANESENSE
Versiones con pantalla multifunción
El testigo se enciende según las siguientes modalidades:
Testigo encendido con luz fija (color blanco):indica que el sistema está activo pero los límites del carril
no se han detectado (las líneas del carril son de color gris).
Testigo encendido con luz intermitente (color ámbar):indica que el vehículo se ha acercado a la línea del
carril y está a punto de superarla.
Testigo encendido con luz fija (color verde):indica que el sistema ha detectado los límites de los dos
carriles. El sistema actuará en el volante en caso de abandonar involuntariamente el carril.
Versiones con pantalla multifunción reconfigurable
En las versiones con pantalla multifunción reconfigurable, el testigo mostrado al lado se sustituye por
iconos gráficos específicos que se visualizan en la parte superior izquierda de la pantalla. Estos iconos se
visualizan siguiendo las mismas lógicas descritas para las versiones con pantalla multifunción (ver lo
descrito anteriormente).
ADVERTENCIA
25)Si el testigo, o el icono en la pantalla, parpadea durante la marcha, acudir a la Red de Asistencia Jeep.
82
CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS

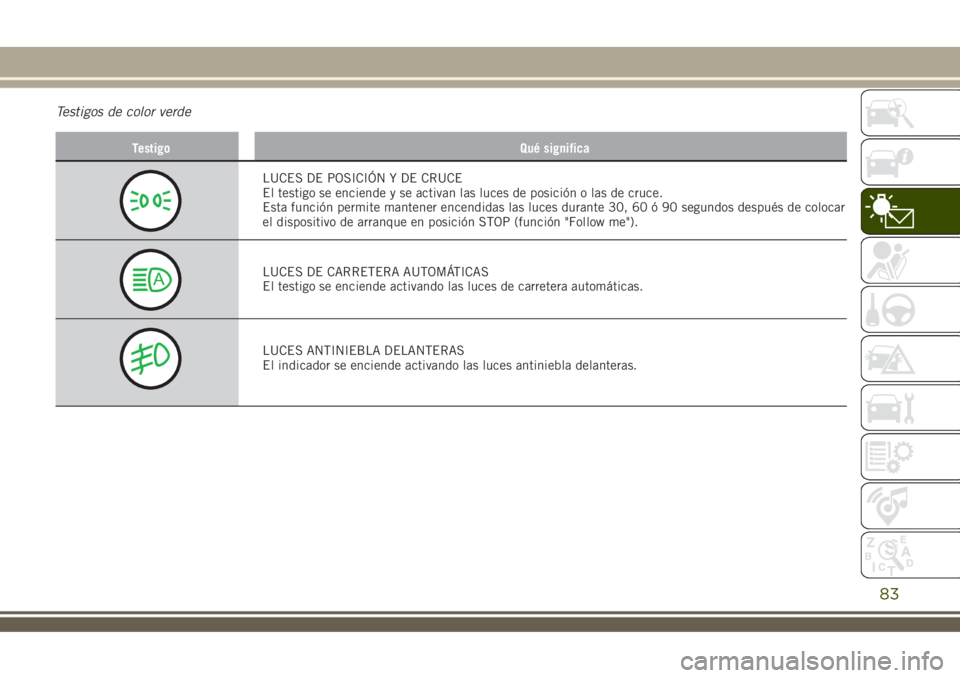

Testigos de color verde
Testigo Qué significa
LUCES DE POSICIÓN Y DE CRUCE
El testigo se enciende y se activan las luces de posición o las de cruce.
Esta función permite mantener encendidas las luces durante 30, 60 ó 90 segundos después de colocar
el dispositivo de arranque en posición STOP (función "Follow me").
LUCES DE CARRETERA AUTOMÁTICAS
El testigo se enciende activando las luces de carretera automáticas.
LUCES ANTINIEBLA DELANTERAS
El indicador se enciende activando las luces antiniebla delanteras.
83

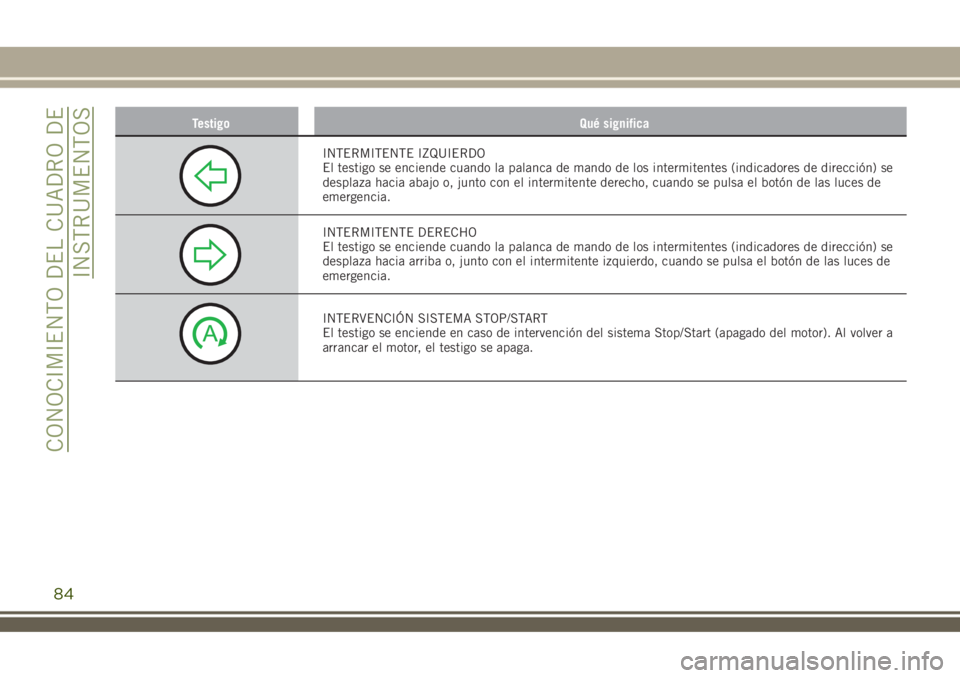

Testigo Qué significa
INTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia abajo o, junto con el intermitente derecho, cuando se pulsa el botón de las luces de
emergencia.
INTERMITENTE DERECHO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia arriba o, junto con el intermitente izquierdo, cuando se pulsa el botón de las luces de
emergencia.
INTERVENCIÓN SISTEMA STOP/START
El testigo se enciende en caso de intervención del sistema Stop/Start (apagado del motor). Al volver a
arrancar el motor, el testigo se apaga.
84
CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS

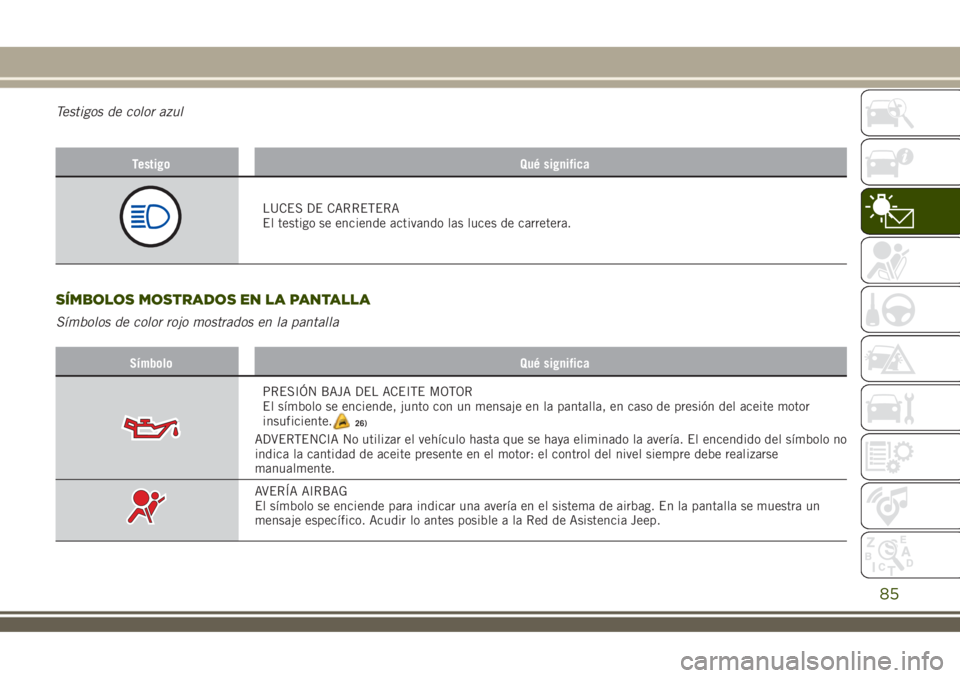

Testigos de color azul
Testigo Qué significa
LUCES DE CARRETERA
El testigo se enciende activando las luces de carretera.
SÍMBOLOS MOSTRADOS EN LA PANTALLA
Símbolos de color rojo mostrados en la pantalla
Símbolo Qué significa
PRESIÓN BAJA DEL ACEITE MOTOR
El símbolo se enciende, junto con un mensaje en la pantalla, en caso de presión del aceite motor
insuficiente.
ADVERTENCIA No utilizar el vehículo hasta que se haya eliminado la avería. El encendido del símbolo no
indica la cantidad de aceite presente en el motor: el control del nivel siempre debe realizarse
manualmente.
AVERÍA AIRBAG
El símbolo se enciende para indicar una avería en el sistema de airbag. En la pantalla se muestra un
mensaje específico. Acudir lo antes posible a la Red de Asistencia Jeep.
85
26)

Símbolo Qué significa

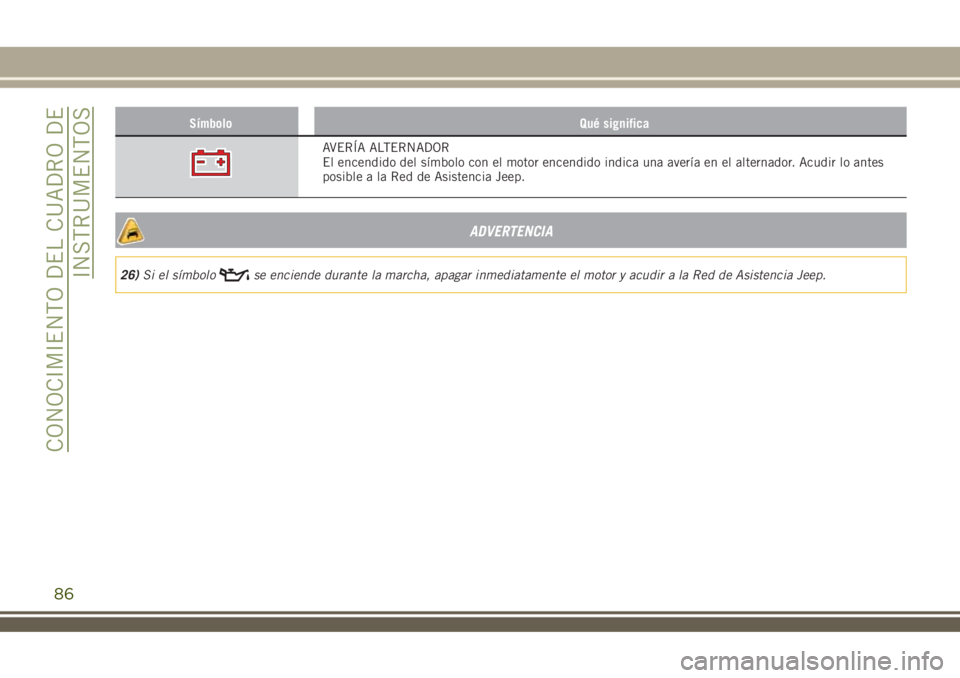

AVERÍA ALTERNADOR
El encendido del símbolo con el motor encendido indica una avería en el alternador. Acudir lo antes
posible a la Red de Asistencia Jeep.
ADVERTENCIA
26)Si el símbolose enciende durante la marcha, apagar inmediatamente el motor y acudir a la Red de Asistencia Jeep.
86
CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS

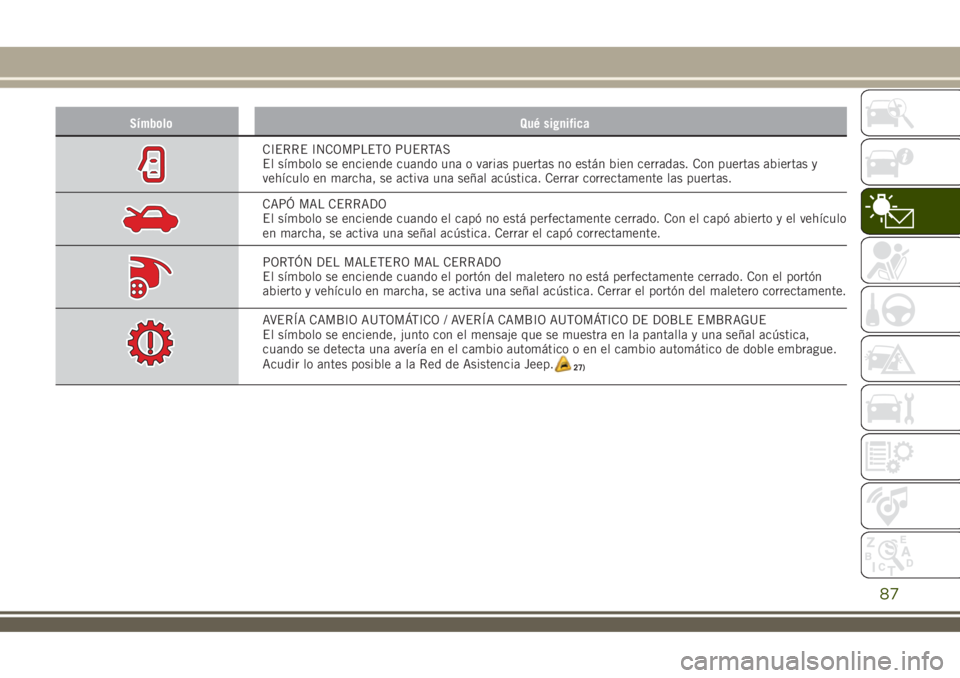

Símbolo Qué significa
CIERRE INCOMPLETO PUERTAS
El símbolo se enciende cuando una o varias puertas no están bien cerradas. Con puertas abiertas y
vehículo en marcha, se activa una señal acústica. Cerrar correctamente las puertas.
CAPÓ MAL CERRADO
El símbolo se enciende cuando el capó no está perfectamente cerrado. Con el capó abierto y el vehículo
en marcha, se activa una señal acústica. Cerrar el capó correctamente.
PORTÓN DEL MALETERO MAL CERRADO
El símbolo se enciende cuando el portón del maletero no está perfectamente cerrado. Con el portón
abierto y vehículo en marcha, se activa una señal acústica. Cerrar el portón del maletero correctamente.
AVERÍA CAMBIO AUTOMÁTICO / AVERÍA CAMBIO AUTOMÁTICO DE DOBLE EMBRAGUE
El símbolo se enciende, junto con el mensaje que se muestra en la pantalla y una señal acústica,
cuando se detecta una avería en el cambio automático o en el cambio automático de doble embrague.
Acudir lo antes posible a la Red de Asistencia Jeep.
87
27)

Símbolo Qué significa

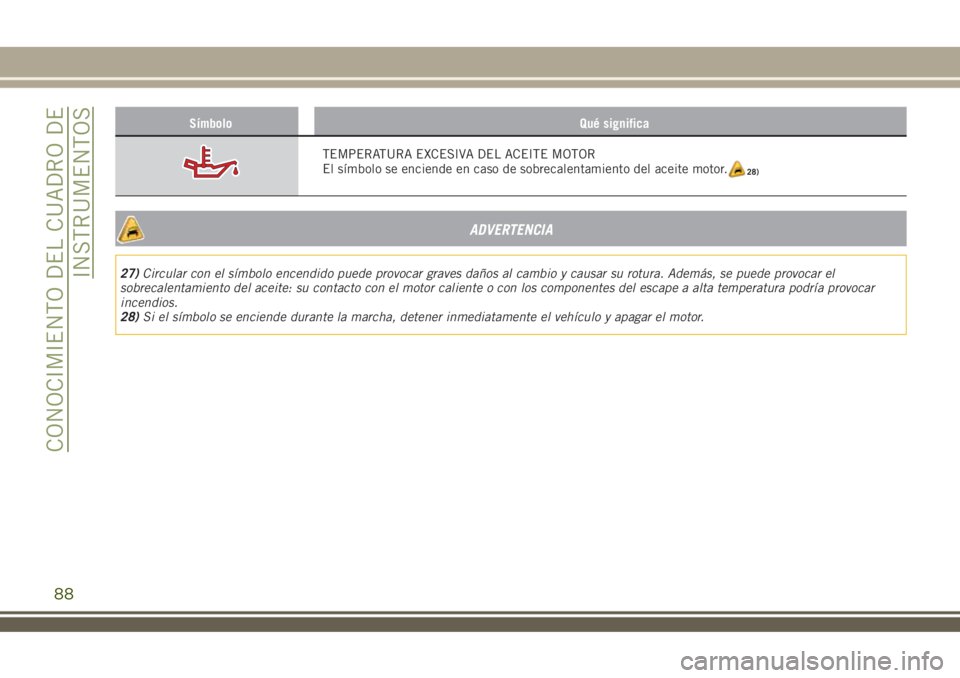

TEMPERATURA EXCESIVA DEL ACEITE MOTOR
El símbolo se enciende en caso de sobrecalentamiento del aceite motor.
ADVERTENCIA
27)Circular con el símbolo encendido puede provocar graves daños al cambio y causar su rotura. Además, se puede provocar el
sobrecalentamiento del aceite: su contacto con el motor caliente o con los componentes del escape a alta temperatura podría provocar
incendios.
28)Si el símbolo se enciende durante la marcha, detener inmediatamente el vehículo y apagar el motor.
88
CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS
28)
