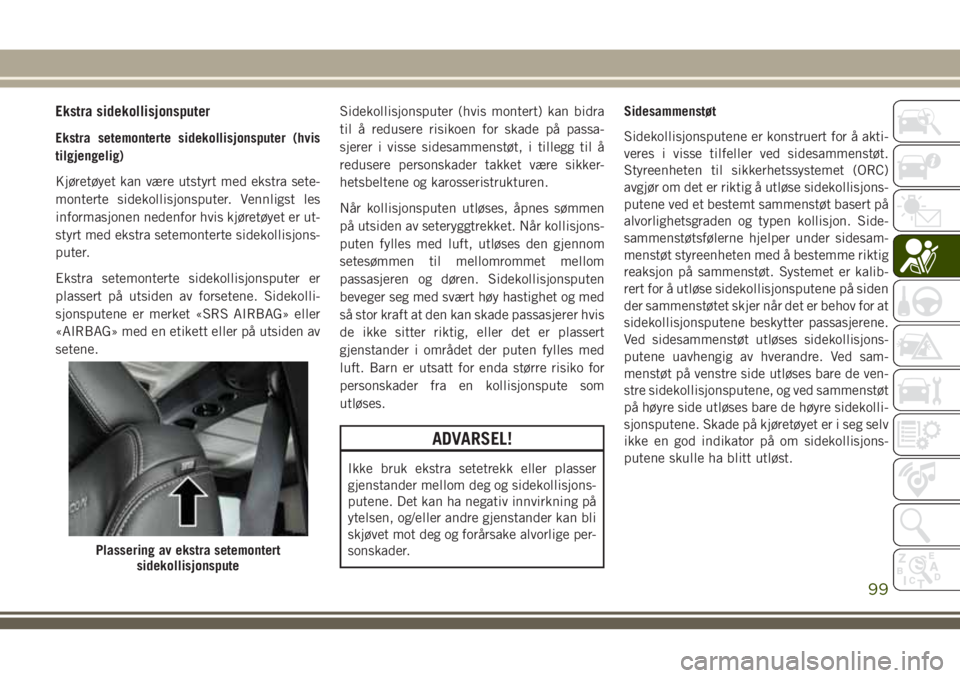

Ekstra sidekollisjonsputer
Ekstra setemonterte sidekollisjonsputer (hvis
tilgjengelig)
Kjøretøyet kan være utstyrt med ekstra sete-
monterte sidekollisjonsputer. Vennligst les
informasjonen nedenfor hvis kjøretøyet er ut-
styrt med ekstra setemonterte sidekollisjons-
puter.
Ekstra setemonterte sidekollisjonsputer er
plassert på utsiden av forsetene. Sidekolli-
sjonsputene er merket «SRS AIRBAG» eller
«AIRBAG» med en etikett eller på utsiden av
setene.Sidekollisjonsputer (hvis montert) kan bidra
til å redusere risikoen for skade på passa-
sjerer i visse sidesammenstøt, i tillegg til å
redusere personskader takket være sikker-
hetsbeltene og karosseristrukturen.
Når kollisjonsputen utløses, åpnes sømmen
på utsiden av seteryggtrekket. Når kollisjons-
puten fylles med luft, utløses den gjennom
setesømmen til mellomrommet mellom
passasjeren og døren. Sidekollisjonsputen
beveger seg med svært høy hastighet og med
så stor kraft at den kan skade passasjerer hvis
de ikke sitter riktig, eller det er plassert
gjenstander i området der puten fylles med
luft. Barn er utsatt for enda større risiko for
personskader fra en kollisjonspute som
utløses.
ADVARSEL!
Ikke bruk ekstra setetrekk eller plasser
gjenstander mellom deg og sidekollisjons-
putene. Det kan ha negativ innvirkning på
ytelsen, og/eller andre gjenstander kan bli
skjøvet mot deg og forårsake alvorlige per-
sonskader.Sidesammenstøt
Sidekollisjonsputene er konstruert for å akti-
veres i visse tilfeller ved sidesammenstøt.
Styreenheten til sikkerhetssystemet (ORC)
avgjør om det er riktig å utløse sidekollisjons-
putene ved et bestemt sammenstøt basert på
alvorlighetsgraden og typen kollisjon. Side-
sammenstøtsfølerne hjelper under sidesam-
menstøt styreenheten med å bestemme riktig
reaksjon på sammenstøt. Systemet er kalib-
rert for å utløse sidekollisjonsputene på siden
der sammenstøtet skjer når det er behov for at
sidekollisjonsputene beskytter passasjerene.
Ved sidesammenstøt utløses sidekollisjons-
putene uavhengig av hverandre. Ved sam-
menstøt på venstre side utløses bare de ven-
stre sidekollisjonsputene, og ved sammenstøt
på høyre side utløses bare de høyre sidekolli-
sjonsputene. Skade på kjøretøyet er i seg selv
ikke en god indikator på om sidekollisjons-
putene skulle ha blitt utløst.
Plassering av ekstra setemontert
sidekollisjonspute
99

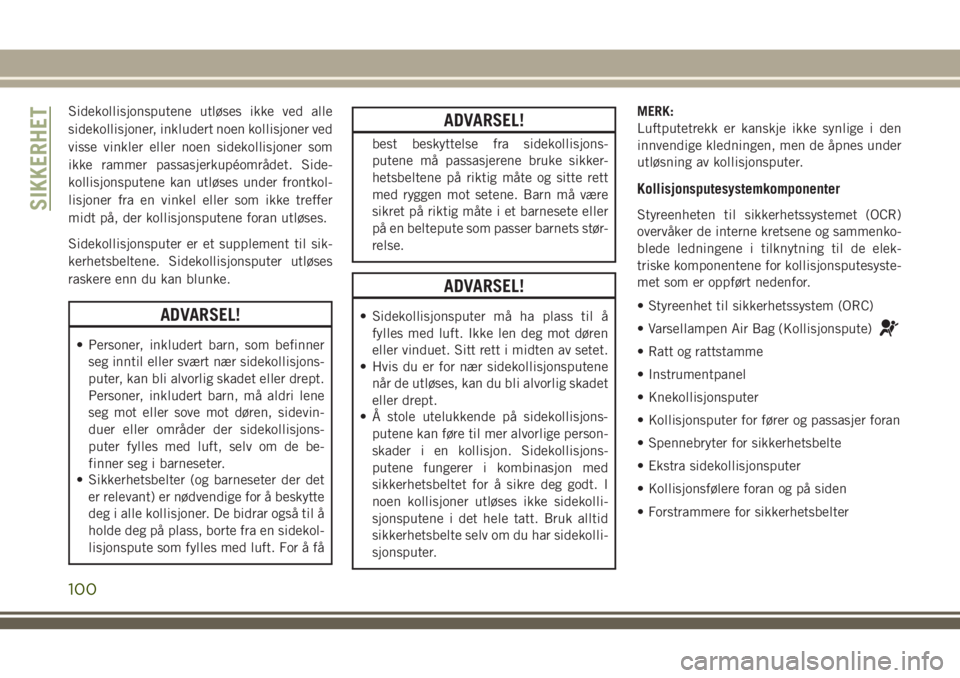

Sidekollisjonsputene utløses ikke ved alle
sidekollisjoner, inkludert noen kollisjoner ved
visse vinkler eller noen sidekollisjoner som
ikke rammer passasjerkupéområdet. Side-
kollisjonsputene kan utløses under frontkol-
lisjoner fra en vinkel eller som ikke treffer
midt på, der kollisjonsputene foran utløses.
Sidekollisjonsputer er et supplement til sik-
kerhetsbeltene. Sidekollisjonsputer utløses
raskere enn du kan blunke.
ADVARSEL!
• Personer, inkludert barn, som befinner
seg inntil eller svært nær sidekollisjons-
puter, kan bli alvorlig skadet eller drept.
Personer, inkludert barn, må aldri lene
seg mot eller sove mot døren, sidevin-
duer eller områder der sidekollisjons-
puter fylles med luft, selv om de be-
finner seg i barneseter.
• Sikkerhetsbelter (og barneseter der det
er relevant) er nødvendige for å beskytte
deg i alle kollisjoner. De bidrar også til å
holde deg på plass, borte fra en sidekol-
lisjonspute som fylles med luft. For å få
ADVARSEL!
best beskyttelse fra sidekollisjons-
putene må passasjerene bruke sikker-
hetsbeltene på riktig måte og sitte rett
med ryggen mot setene. Barn må være
sikret på riktig måte i et barnesete eller
på en beltepute som passer barnets stør-
relse.
ADVARSEL!
• Sidekollisjonsputer må ha plass til å
fylles med luft. Ikke len deg mot døren
eller vinduet. Sitt rett i midten av setet.
• Hvis du er for nær sidekollisjonsputene
når de utløses, kan du bli alvorlig skadet
eller drept.
• Å stole utelukkende på sidekollisjons-
putene kan føre til mer alvorlige person-
skader i en kollisjon. Sidekollisjons-
putene fungerer i kombinasjon med
sikkerhetsbeltet for å sikre deg godt. I
noen kollisjoner utløses ikke sidekolli-
sjonsputene i det hele tatt. Bruk alltid
sikkerhetsbelte selv om du har sidekolli-
sjonsputer.MERK:
Luftputetrekk er kanskje ikke synlige i den
innvendige kledningen, men de åpnes under
utløsning av kollisjonsputer.
Kollisjonsputesystemkomponenter
Styreenheten til sikkerhetssystemet (OCR)
overvåker de interne kretsene og sammenko-
blede ledningene i tilknytning til de elek-
triske komponentene for kollisjonsputesyste-
met som er oppført nedenfor.
• Styreenhet til sikkerhetssystem (ORC)
• Varsellampen Air Bag (Kollisjonspute)
• Ratt og rattstamme
• Instrumentpanel
• Knekollisjonsputer
• Kollisjonsputer for fører og passasjer foran
• Spennebryter for sikkerhetsbelte
• Ekstra sidekollisjonsputer
• Kollisjonsfølere foran og på siden
• Forstrammere for sikkerhetsbelter
SIKKERHET
100

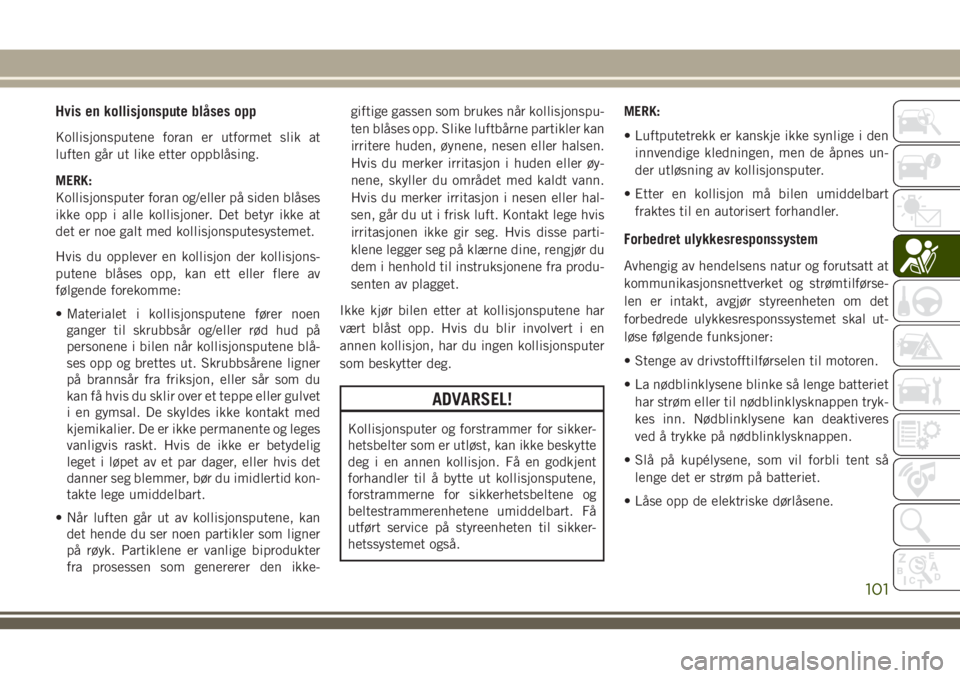

Hvis en kollisjonspute blåses opp
Kollisjonsputene foran er utformet slik at
luften går ut like etter oppblåsing.
MERK:
Kollisjonsputer foran og/eller på siden blåses
ikke opp i alle kollisjoner. Det betyr ikke at
det er noe galt med kollisjonsputesystemet.
Hvis du opplever en kollisjon der kollisjons-
putene blåses opp, kan ett eller flere av
følgende forekomme:
• Materialet i kollisjonsputene fører noen
ganger til skrubbsår og/eller rød hud på
personene i bilen når kollisjonsputene blå-
ses opp og brettes ut. Skrubbsårene ligner
på brannsår fra friksjon, eller sår som du
kan få hvis du sklir over et teppe eller gulvet
i en gymsal. De skyldes ikke kontakt med
kjemikalier. De er ikke permanente og leges
vanligvis raskt. Hvis de ikke er betydelig
leget i løpet av et par dager, eller hvis det
danner seg blemmer, bør du imidlertid kon-
takte lege umiddelbart.
• Når luften går ut av kollisjonsputene, kan
det hende du ser noen partikler som ligner
på røyk. Partiklene er vanlige biprodukter
fra prosessen som genererer den ikke-giftige gassen som brukes når kollisjonspu-
ten blåses opp. Slike luftbårne partikler kan
irritere huden, øynene, nesen eller halsen.
Hvis du merker irritasjon i huden eller øy-
nene, skyller du området med kaldt vann.
Hvis du merker irritasjon i nesen eller hal-
sen, går du ut i frisk luft. Kontakt lege hvis
irritasjonen ikke gir seg. Hvis disse parti-
klene legger seg på klærne dine, rengjør du
dem i henhold til instruksjonene fra produ-
senten av plagget.
Ikke kjør bilen etter at kollisjonsputene har
vært blåst opp. Hvis du blir involvert i en
annen kollisjon, har du ingen kollisjonsputer
som beskytter deg.
ADVARSEL!
Kollisjonsputer og forstrammer for sikker-
hetsbelter som er utløst, kan ikke beskytte
deg i en annen kollisjon. Få en godkjent
forhandler til å bytte ut kollisjonsputene,
forstrammerne for sikkerhetsbeltene og
beltestrammerenhetene umiddelbart. Få
utført service på styreenheten til sikker-
hetssystemet også.MERK:
• Luftputetrekk er kanskje ikke synlige i den
innvendige kledningen, men de åpnes un-
der utløsning av kollisjonsputer.
• Etter en kollisjon må bilen umiddelbart
fraktes til en autorisert forhandler.
Forbedret ulykkesresponssystem
Avhengig av hendelsens natur og forutsatt at
kommunikasjonsnettverket og strømtilførse-
len er intakt, avgjør styreenheten om det
forbedrede ulykkesresponssystemet skal ut-
løse følgende funksjoner:
• Stenge av drivstofftilførselen til motoren.
• La nødblinklysene blinke så lenge batteriet
har strøm eller til nødblinklysknappen tryk-
kes inn. Nødblinklysene kan deaktiveres
ved å trykke på nødblinklysknappen.
• Slå på kupélysene, som vil forbli tent så
lenge det er strøm på batteriet.
• Låse opp de elektriske dørlåsene.
101

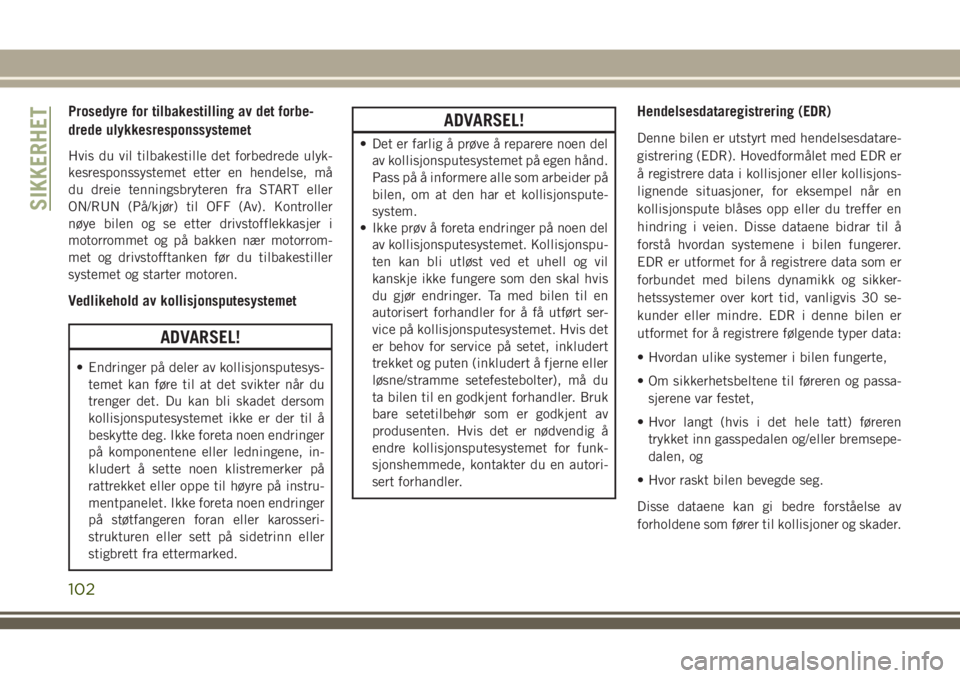

Prosedyre for tilbakestilling av det forbe-
drede ulykkesresponssystemet
Hvis du vil tilbakestille det forbedrede ulyk-
kesresponssystemet etter en hendelse, må
du dreie tenningsbryteren fra START eller
ON/RUN (På/kjør) til OFF (Av). Kontroller
nøye bilen og se etter drivstofflekkasjer i
motorrommet og på bakken nær motorrom-
met og drivstofftanken før du tilbakestiller
systemet og starter motoren.
Vedlikehold av kollisjonsputesystemet
ADVARSEL!
• Endringer på deler av kollisjonsputesys-
temet kan føre til at det svikter når du
trenger det. Du kan bli skadet dersom
kollisjonsputesystemet ikke er der til å
beskytte deg. Ikke foreta noen endringer
på komponentene eller ledningene, in-
kludert å sette noen klistremerker på
rattrekket eller oppe til høyre på instru-
mentpanelet. Ikke foreta noen endringer
på støtfangeren foran eller karosseri-
strukturen eller sett på sidetrinn eller
stigbrett fra ettermarked.
ADVARSEL!
• Det er farlig å prøve å reparere noen del
av kollisjonsputesystemet på egen hånd.
Pass på å informere alle som arbeider på
bilen, om at den har et kollisjonspute-
system.
• Ikke prøv å foreta endringer på noen del
av kollisjonsputesystemet. Kollisjonspu-
ten kan bli utløst ved et uhell og vil
kanskje ikke fungere som den skal hvis
du gjør endringer. Ta med bilen til en
autorisert forhandler for å få utført ser-
vice på kollisjonsputesystemet. Hvis det
er behov for service på setet, inkludert
trekket og puten (inkludert å fjerne eller
løsne/stramme setefestebolter), må du
ta bilen til en godkjent forhandler. Bruk
bare setetilbehør som er godkjent av
produsenten. Hvis det er nødvendig å
endre kollisjonsputesystemet for funk-
sjonshemmede, kontakter du en autori-
sert forhandler.
Hendelsesdataregistrering (EDR)
Denne bilen er utstyrt med hendelsesdatare-
gistrering (EDR). Hovedformålet med EDR er
å registrere data i kollisjoner eller kollisjons-
lignende situasjoner, for eksempel når en
kollisjonspute blåses opp eller du treffer en
hindring i veien. Disse dataene bidrar til å
forstå hvordan systemene i bilen fungerer.
EDR er utformet for å registrere data som er
forbundet med bilens dynamikk og sikker-
hetssystemer over kort tid, vanligvis 30 se-
kunder eller mindre. EDR i denne bilen er
utformet for å registrere følgende typer data:
• Hvordan ulike systemer i bilen fungerte,
• Om sikkerhetsbeltene til føreren og passa-
sjerene var festet,
• Hvor langt (hvis i det hele tatt) føreren
trykket inn gasspedalen og/eller bremsepe-
dalen, og
• Hvor raskt bilen bevegde seg.
Disse dataene kan gi bedre forståelse av
forholdene som fører til kollisjoner og skader.
SIKKERHET
102

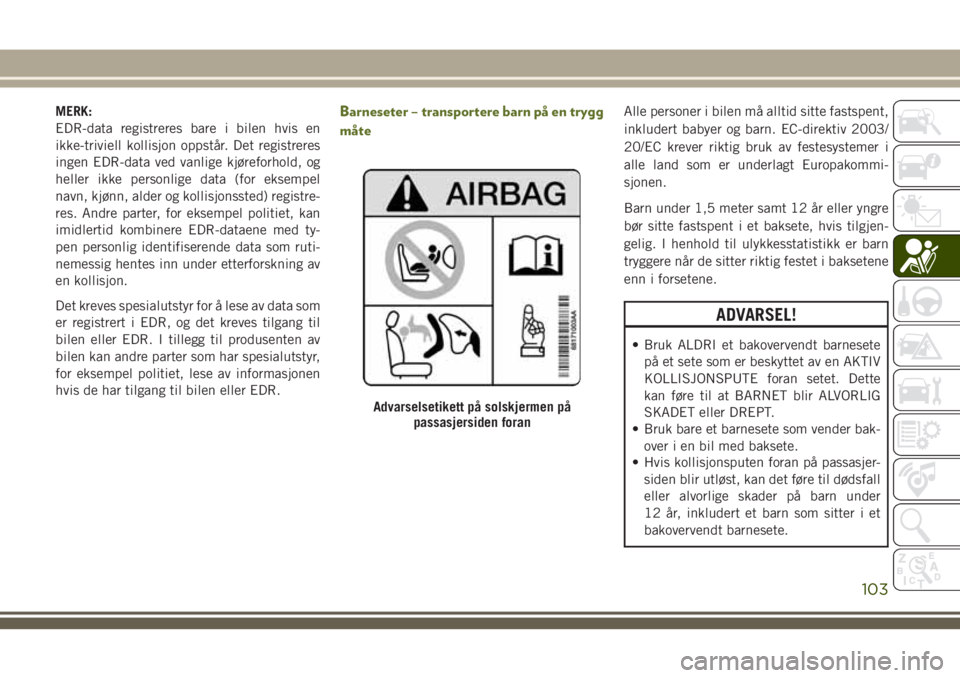

MERK:
EDR-data registreres bare i bilen hvis en
ikke-triviell kollisjon oppstår. Det registreres
ingen EDR-data ved vanlige kjøreforhold, og
heller ikke personlige data (for eksempel
navn, kjønn, alder og kollisjonssted) registre-
res. Andre parter, for eksempel politiet, kan
imidlertid kombinere EDR-dataene med ty-
pen personlig identifiserende data som ruti-
nemessig hentes inn under etterforskning av
en kollisjon.
Det kreves spesialutstyr for å lese av data som
er registrert i EDR, og det kreves tilgang til
bilen eller EDR. I tillegg til produsenten av
bilen kan andre parter som har spesialutstyr,
for eksempel politiet, lese av informasjonen
hvis de har tilgang til bilen eller EDR.Barneseter – transportere barn på en trygg
måteAlle personer i bilen må alltid sitte fastspent,
inkludert babyer og barn. EC-direktiv 2003/
20/EC krever riktig bruk av festesystemer i
alle land som er underlagt Europakommi-
sjonen.
Barn under 1,5 meter samt 12 år eller yngre
bør sitte fastspent i et baksete, hvis tilgjen-
gelig. I henhold til ulykkesstatistikk er barn
tryggere når de sitter riktig festet i baksetene
enn i forsetene.
ADVARSEL!
• Bruk ALDRI et bakovervendt barnesete
på et sete som er beskyttet av en AKTIV
KOLLISJONSPUTE foran setet. Dette
kan føre til at BARNET blir ALVORLIG
SKADET eller DREPT.
• Bruk bare et barnesete som vender bak-
over i en bil med baksete.
• Hvis kollisjonsputen foran på passasjer-
siden blir utløst, kan det føre til dødsfall
eller alvorlige skader på barn under
12 år, inkludert et barn som sitter i et
bakovervendt barnesete.
Advarselsetikett på solskjermen på
passasjersiden foran
103

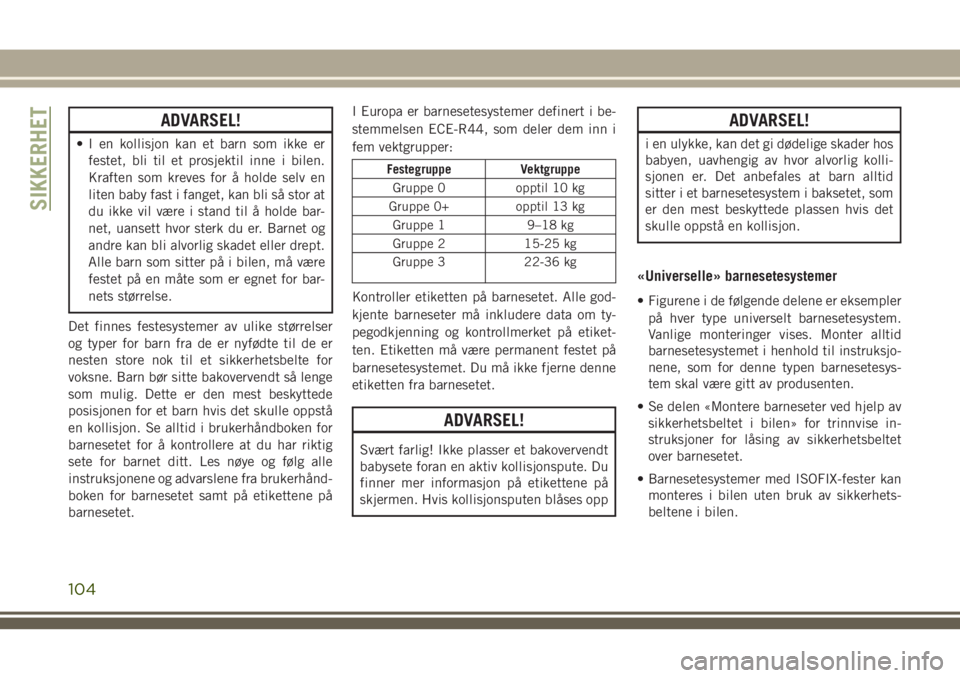

ADVARSEL!
• I en kollisjon kan et barn som ikke er
festet, bli til et prosjektil inne i bilen.
Kraften som kreves for å holde selv en
liten baby fast i fanget, kan bli så stor at
du ikke vil være i stand til å holde bar-
net, uansett hvor sterk du er. Barnet og
andre kan bli alvorlig skadet eller drept.
Alle barn som sitter på i bilen, må være
festet på en måte som er egnet for bar-
nets størrelse.
Det finnes festesystemer av ulike størrelser
og typer for barn fra de er nyfødte til de er
nesten store nok til et sikkerhetsbelte for
voksne. Barn bør sitte bakovervendt så lenge
som mulig. Dette er den mest beskyttede
posisjonen for et barn hvis det skulle oppstå
en kollisjon. Se alltid i brukerhåndboken for
barnesetet for å kontrollere at du har riktig
sete for barnet ditt. Les nøye og følg alle
instruksjonene og advarslene fra brukerhånd-
boken for barnesetet samt på etikettene på
barnesetet.I Europa er barnesetesystemer definert i be-
stemmelsen ECE-R44, som deler dem inn i
fem vektgrupper:
Festegruppe Vektgruppe
Gruppe 0 opptil 10 kg
Gruppe 0+ opptil 13 kg
Gruppe 1 9–18 kg
Gruppe 2 15-25 kg
Gruppe 3 22-36 kg
Kontroller etiketten på barnesetet. Alle god-
kjente barneseter må inkludere data om ty-
pegodkjenning og kontrollmerket på etiket-
ten. Etiketten må være permanent festet på
barnesetesystemet. Du må ikke fjerne denne
etiketten fra barnesetet.
ADVARSEL!
Svært farlig! Ikke plasser et bakovervendt
babysete foran en aktiv kollisjonspute. Du
finner mer informasjon på etikettene på
skjermen. Hvis kollisjonsputen blåses opp
ADVARSEL!
i en ulykke, kan det gi dødelige skader hos
babyen, uavhengig av hvor alvorlig kolli-
sjonen er. Det anbefales at barn alltid
sitter i et barnesetesystem i baksetet, som
er den mest beskyttede plassen hvis det
skulle oppstå en kollisjon.
«Universelle» barnesetesystemer
• Figurene i de følgende delene er eksempler
på hver type universelt barnesetesystem.
Vanlige monteringer vises. Monter alltid
barnesetesystemet i henhold til instruksjo-
nene, som for denne typen barnesetesys-
tem skal være gitt av produsenten.
• Se delen «Montere barneseter ved hjelp av
sikkerhetsbeltet i bilen» for trinnvise in-
struksjoner for låsing av sikkerhetsbeltet
over barnesetet.
• Barnesetesystemer med ISOFIX-fester kan
monteres i bilen uten bruk av sikkerhets-
beltene i bilen.
SIKKERHET
104

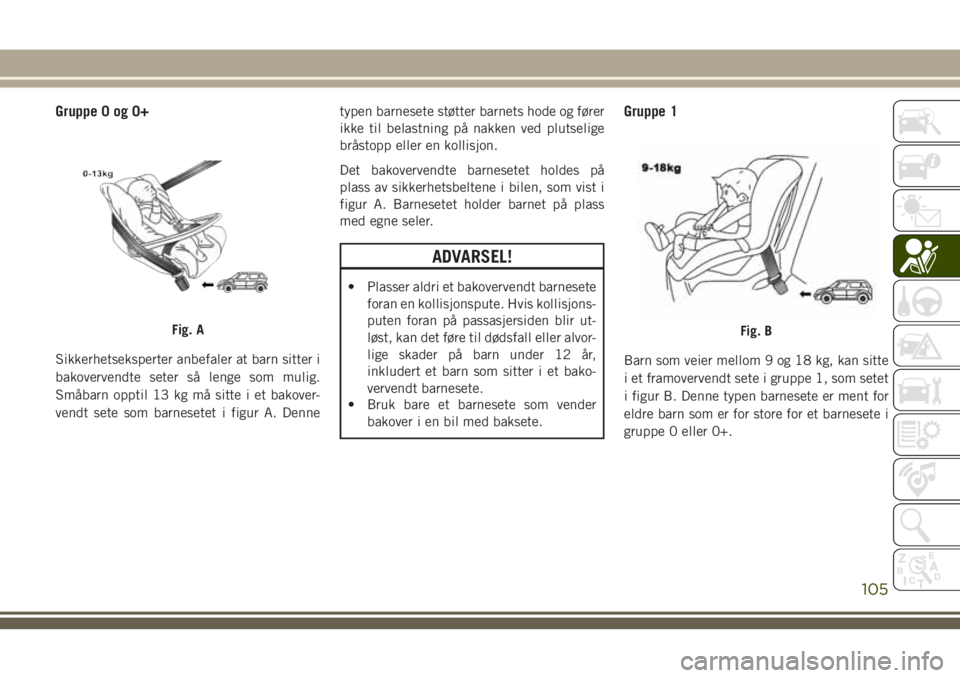

Gruppe 0 og 0+
Sikkerhetseksperter anbefaler at barn sitter i
bakovervendte seter så lenge som mulig.
Småbarn opptil 13 kg må sitte i et bakover-
vendt sete som barnesetet i figur A. Dennetypen barnesete støtter barnets hode og fører
ikke til belastning på nakken ved plutselige
bråstopp eller en kollisjon.
Det bakovervendte barnesetet holdes på
plass av sikkerhetsbeltene i bilen, som vist i
figur A. Barnesetet holder barnet på plass
med egne seler.
ADVARSEL!
• Plasser aldri et bakovervendt barnesete
foran en kollisjonspute. Hvis kollisjons-
puten foran på passasjersiden blir ut-
løst, kan det føre til dødsfall eller alvor-
lige skader på barn under 12 år,
inkludert et barn som sitter i et bako-
vervendt barnesete.
• Bruk bare et barnesete som vender
bakover i en bil med baksete.
Gruppe 1
Barn som veier mellom 9 og 18 kg, kan sitte
i et framovervendt sete i gruppe 1, som setet
i figur B. Denne typen barnesete er ment for
eldre barn som er for store for et barnesete i
gruppe 0 eller 0+.
Fig. AFig. B
105

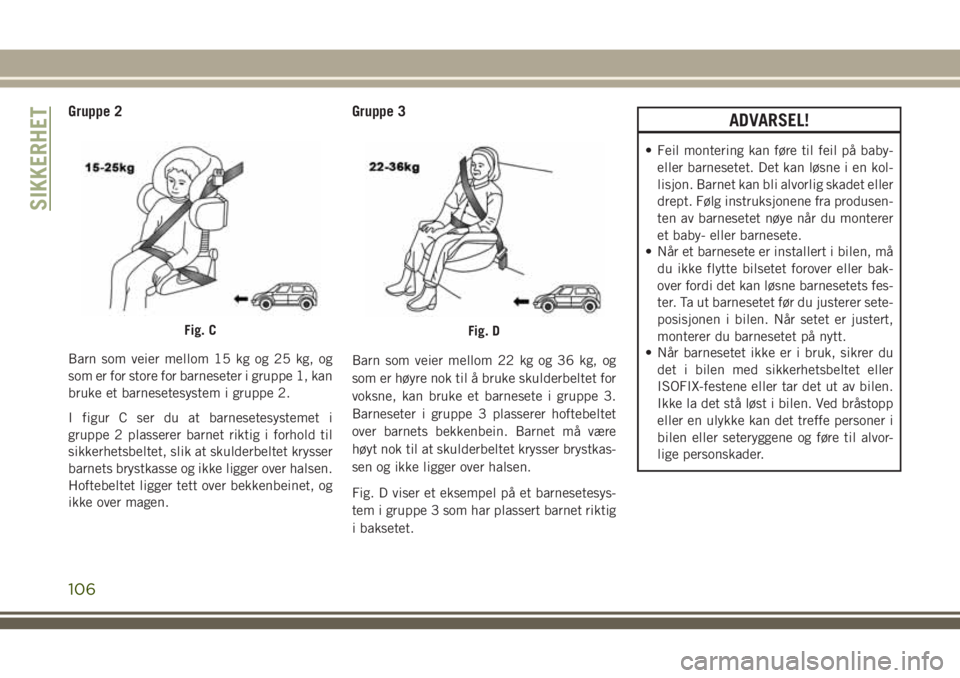

Gruppe 2
Barn som veier mellom 15 kg og 25 kg, og
som er for store for barneseter i gruppe 1, kan
bruke et barnesetesystem i gruppe 2.
I figur C ser du at barnesetesystemet i
gruppe 2 plasserer barnet riktig i forhold til
sikkerhetsbeltet, slik at skulderbeltet krysser
barnets brystkasse og ikke ligger over halsen.
Hoftebeltet ligger tett over bekkenbeinet, og
ikke over magen.
Gruppe 3
Barn som veier mellom 22 kg og 36 kg, og
som er høyre nok til å bruke skulderbeltet for
voksne, kan bruke et barnesete i gruppe 3.
Barneseter i gruppe 3 plasserer hoftebeltet
over barnets bekkenbein. Barnet må være
høyt nok til at skulderbeltet krysser brystkas-
sen og ikke ligger over halsen.
Fig. D viser et eksempel på et barnesetesys-
tem i gruppe 3 som har plassert barnet riktig
i baksetet.
ADVARSEL!
• Feil montering kan føre til feil på baby-
eller barnesetet. Det kan løsne i en kol-
lisjon. Barnet kan bli alvorlig skadet eller
drept. Følg instruksjonene fra produsen-
ten av barnesetet nøye når du monterer
et baby- eller barnesete.
• Når et barnesete er installert i bilen, må
du ikke flytte bilsetet forover eller bak-
over fordi det kan løsne barnesetets fes-
ter. Ta ut barnesetet før du justerer sete-
posisjonen i bilen. Når setet er justert,
monterer du barnesetet på nytt.
• Når barnesetet ikke er i bruk, sikrer du
det i bilen med sikkerhetsbeltet eller
ISOFIX-festene eller tar det ut av bilen.
Ikke la det stå løst i bilen. Ved bråstopp
eller en ulykke kan det treffe personer i
bilen eller seteryggene og føre til alvor-
lige personskader.
Fig. CFig. D
SIKKERHET
106

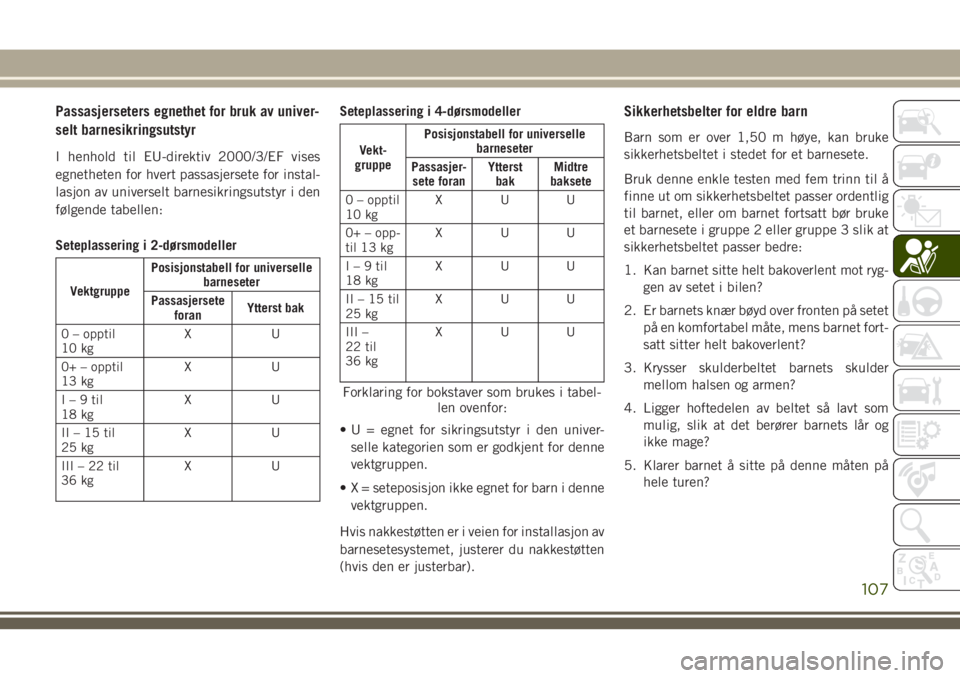

Passasjerseters egnethet for bruk av univer-
selt barnesikringsutstyr
I henhold til EU-direktiv 2000/3/EF vises
egnetheten for hvert passasjersete for instal-
lasjon av universelt barnesikringsutstyr i den
følgende tabellen:
Seteplassering i 2-dørsmodeller
VektgruppePosisjonstabell for universelle
barneseter
Passasjersete
foranYtterst bak
0 – opptil
10 kgXU
0+ – opptil
13 kgXU
I–9til
18 kgXU
II–15til
25 kgXU
III – 22 til
36 kgXU
Seteplassering i 4-dørsmodeller
Vekt-
gruppePosisjonstabell for universelle
barneseter
Passasjer-
sete foranYtterst
bakMidtre
baksete
0 – opptil
10 kgXUU
0+ – opp-
til 13 kgXUU
I–9til
18 kgXUU
II–15til
25 kgXUU
III –
22 til
36 kgXUU
Forklaring for bokstaver som brukes i tabel-
len ovenfor:
• U = egnet for sikringsutstyr i den univer-
selle kategorien som er godkjent for denne
vektgruppen.
• X = seteposisjon ikke egnet for barn i denne
vektgruppen.
Hvis nakkestøtten er i veien for installasjon av
barnesetesystemet, justerer du nakkestøtten
(hvis den er justerbar).
Sikkerhetsbelter for eldre barn
Barn som er over 1,50 m høye, kan bruke
sikkerhetsbeltet i stedet for et barnesete.
Bruk denne enkle testen med fem trinn til å
finne ut om sikkerhetsbeltet passer ordentlig
til barnet, eller om barnet fortsatt bør bruke
et barnesete i gruppe 2 eller gruppe 3 slik at
sikkerhetsbeltet passer bedre:
1. Kan barnet sitte helt bakoverlent mot ryg-
gen av setet i bilen?
2. Er barnets knær bøyd over fronten på setet
på en komfortabel måte, mens barnet fort-
satt sitter helt bakoverlent?
3. Krysser skulderbeltet barnets skulder
mellom halsen og armen?
4. Ligger hoftedelen av beltet så lavt som
mulig, slik at det berører barnets lår og
ikke mage?
5. Klarer barnet å sitte på denne måten på
hele turen?
107

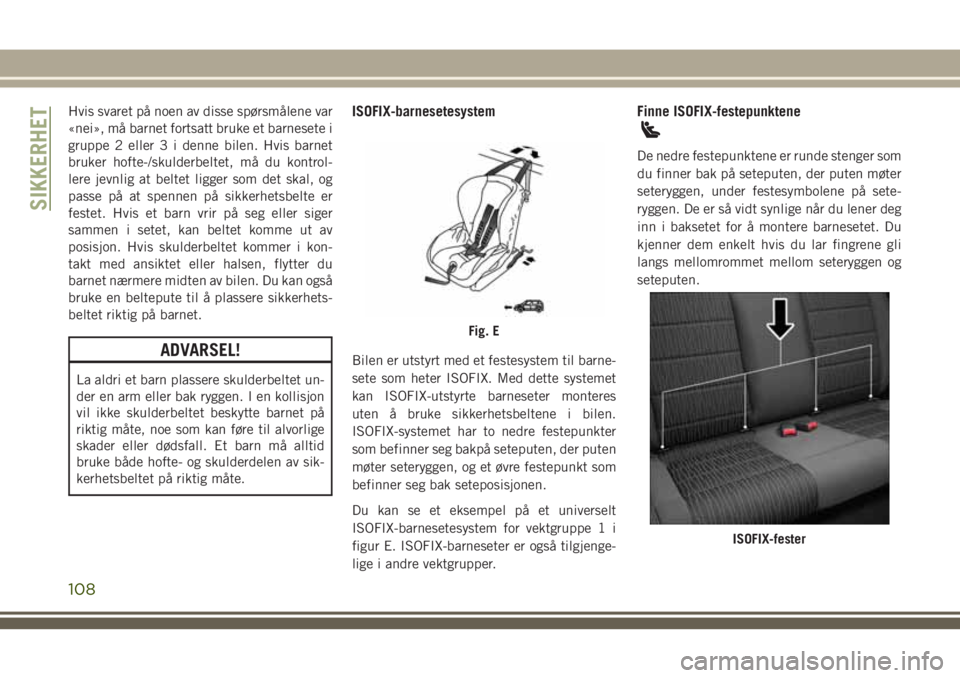

Hvis svaret på noen av disse spørsmålene var
«nei», må barnet fortsatt bruke et barnesete i
gruppe 2 eller 3 i denne bilen. Hvis barnet
bruker hofte-/skulderbeltet, må du kontrol-
lere jevnlig at beltet ligger som det skal, og
passe på at spennen på sikkerhetsbelte er
festet. Hvis et barn vrir på seg eller siger
sammen i setet, kan beltet komme ut av
posisjon. Hvis skulderbeltet kommer i kon-
takt med ansiktet eller halsen, flytter du
barnet nærmere midten av bilen. Du kan også
bruke en beltepute til å plassere sikkerhets-
beltet riktig på barnet.
ADVARSEL!
La aldri et barn plassere skulderbeltet un-
der en arm eller bak ryggen. I en kollisjon
vil ikke skulderbeltet beskytte barnet på
riktig måte, noe som kan føre til alvorlige
skader eller dødsfall. Et barn må alltid
bruke både hofte- og skulderdelen av sik-
kerhetsbeltet på riktig måte.
ISOFIX-barnesetesystem
Bilen er utstyrt med et festesystem til barne-
sete som heter ISOFIX. Med dette systemet
kan ISOFIX-utstyrte barneseter monteres
uten å bruke sikkerhetsbeltene i bilen.
ISOFIX-systemet har to nedre festepunkter
som befinner seg bakpå seteputen, der puten
møter seteryggen, og et øvre festepunkt som
befinner seg bak seteposisjonen.
Du kan se et eksempel på et universelt
ISOFIX-barnesetesystem for vektgruppe 1 i
figur E. ISOFIX-barneseter er også tilgjenge-
lige i andre vektgrupper.
Finne ISOFIX-festepunktene
De nedre festepunktene er runde stenger som
du finner bak på seteputen, der puten møter
seteryggen, under festesymbolene på sete-
ryggen. De er så vidt synlige når du lener deg
inn i baksetet for å montere barnesetet. Du
kjenner dem enkelt hvis du lar fingrene gli
langs mellomrommet mellom seteryggen og
seteputen.
Fig. E
ISOFIX-fester
SIKKERHET
108
