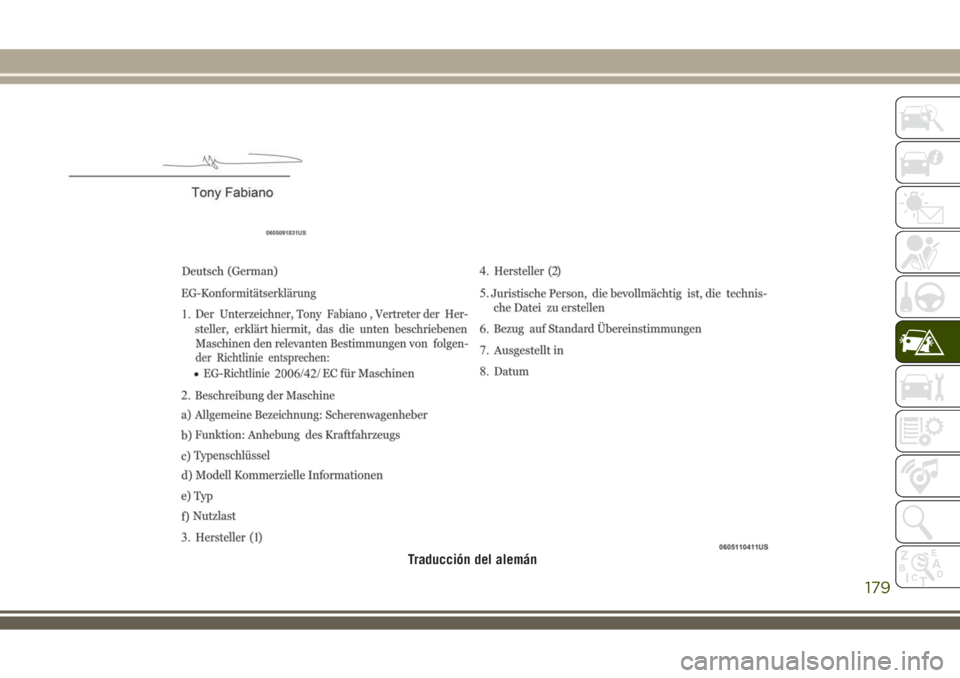

Traducción del alemán
179

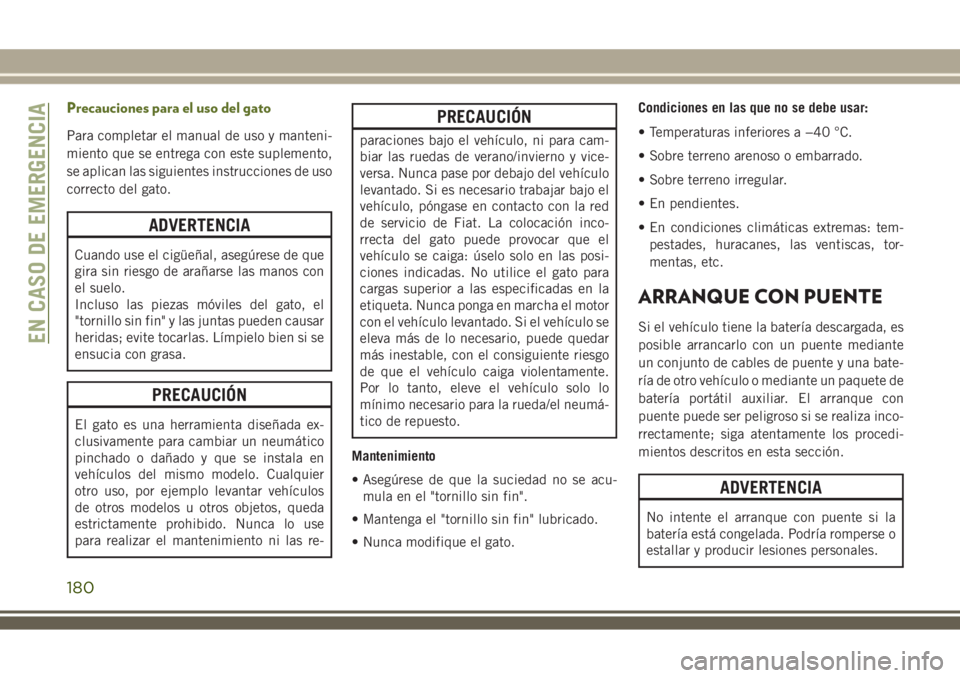

Precauciones para el uso del gato
Para completar el manual de uso y manteni-
miento que se entrega con este suplemento,
se aplican las siguientes instrucciones de uso
correcto del gato.
ADVERTENCIA
Cuando use el cigüeñal, asegúrese de que
gira sin riesgo de arañarse las manos con
el suelo.
Incluso las piezas móviles del gato, el
"tornillo sin fin" y las juntas pueden causar
heridas; evite tocarlas. Límpielo bien si se
ensucia con grasa.
PRECAUCIÓN
El gato es una herramienta diseñada ex-
clusivamente para cambiar un neumático
pinchado o dañado y que se instala en
vehículos del mismo modelo. Cualquier
otro uso, por ejemplo levantar vehículos
de otros modelos u otros objetos, queda
estrictamente prohibido. Nunca lo use
para realizar el mantenimiento ni las re-
PRECAUCIÓN
paraciones bajo el vehículo, ni para cam-
biar las ruedas de verano/invierno y vice-
versa. Nunca pase por debajo del vehículo
levantado. Si es necesario trabajar bajo el
vehículo, póngase en contacto con la red
de servicio de Fiat. La colocación inco-
rrecta del gato puede provocar que el
vehículo se caiga: úselo solo en las posi-
ciones indicadas. No utilice el gato para
cargas superior a las especificadas en la
etiqueta. Nunca ponga en marcha el motor
con el vehículo levantado. Si el vehículo se
eleva más de lo necesario, puede quedar
más inestable, con el consiguiente riesgo
de que el vehículo caiga violentamente.
Por lo tanto, eleve el vehículo solo lo
mínimo necesario para la rueda/el neumá-
tico de repuesto.
Mantenimiento
• Asegúrese de que la suciedad no se acu-
mula en el "tornillo sin fin".
• Mantenga el "tornillo sin fin" lubricado.
• Nunca modifique el gato.Condiciones en las que no se debe usar:
• Temperaturas inferiores a −40 °C.
• Sobre terreno arenoso o embarrado.
• Sobre terreno irregular.
• En pendientes.
• En condiciones climáticas extremas: tem-
pestades, huracanes, las ventiscas, tor-
mentas, etc.
ARRANQUE CON PUENTE
Si el vehículo tiene la batería descargada, es
posible arrancarlo con un puente mediante
un conjunto de cables de puente y una bate-
ría de otro vehículo o mediante un paquete de
batería portátil auxiliar. El arranque con
puente puede ser peligroso si se realiza inco-
rrectamente; siga atentamente los procedi-
mientos descritos en esta sección.
ADVERTENCIA
No intente el arranque con puente si la
batería está congelada. Podría romperse o
estallar y producir lesiones personales.
EN CASO DE EMERGENCIA
180

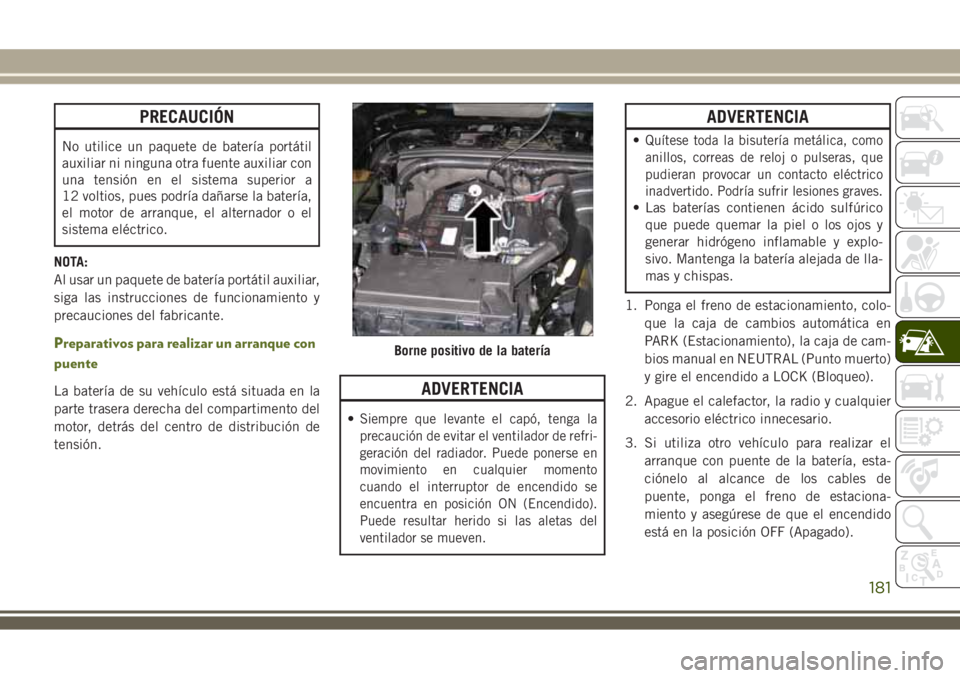

PRECAUCIÓN
No utilice un paquete de batería portátil
auxiliar ni ninguna otra fuente auxiliar con
una tensión en el sistema superior a
12 voltios, pues podría dañarse la batería,
el motor de arranque, el alternador o el
sistema eléctrico.
NOTA:
Al usar un paquete de batería portátil auxiliar,
siga las instrucciones de funcionamiento y
precauciones del fabricante.
Preparativos para realizar un arranque con
puente
La batería de su vehículo está situada en la
parte trasera derecha del compartimento del
motor, detrás del centro de distribución de
tensión.ADVERTENCIA
•Siempre que levante el capó, tenga la
precaución de evitar el ventilador de refri-
geración del radiador. Puede ponerse en
movimiento en cualquier momento
cuando el interruptor de encendido se
encuentra en posición ON (Encendido).
Puede resultar herido si las aletas del
ventilador se mueven.
ADVERTENCIA
•Quítese toda la bisutería metálica, como
anillos, correas de reloj o pulseras, que
pudieran provocar un contacto eléctrico
inadvertido. Podría sufrir lesiones graves.
• Las baterías contienen ácido sulfúrico
que puede quemar la piel o los ojos y
generar hidrógeno inflamable y explo-
sivo. Mantenga la batería alejada de lla-
mas y chispas.
1. Ponga el freno de estacionamiento, colo-
que la caja de cambios automática en
PARK (Estacionamiento), la caja de cam-
bios manual en NEUTRAL (Punto muerto)
y gire el encendido a LOCK (Bloqueo).
2. Apague el calefactor, la radio y cualquier
accesorio eléctrico innecesario.
3. Si utiliza otro vehículo para realizar el
arranque con puente de la batería, esta-
ciónelo al alcance de los cables de
puente, ponga el freno de estaciona-
miento y asegúrese de que el encendido
está en la posición OFF (Apagado).
Borne positivo de la batería
181

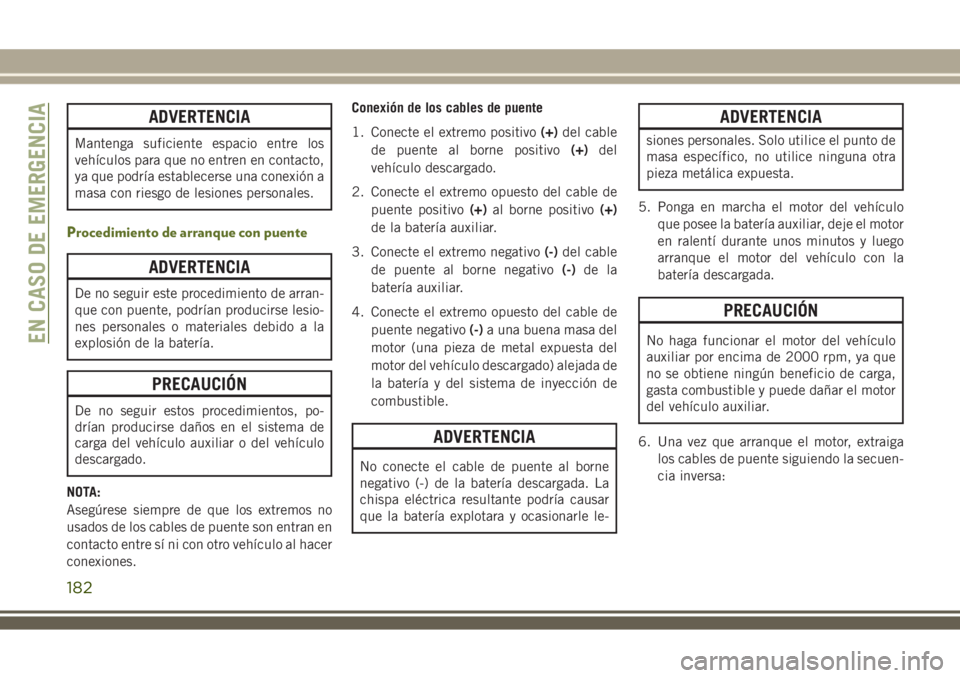

ADVERTENCIA
Mantenga suficiente espacio entre los
vehículos para que no entren en contacto,
ya que podría establecerse una conexión a
masa con riesgo de lesiones personales.
Procedimiento de arranque con puente
ADVERTENCIA
De no seguir este procedimiento de arran-
que con puente, podrían producirse lesio-
nes personales o materiales debido a la
explosión de la batería.
PRECAUCIÓN
De no seguir estos procedimientos, po-
drían producirse daños en el sistema de
carga del vehículo auxiliar o del vehículo
descargado.
NOTA:
Asegúrese siempre de que los extremos no
usados de los cables de puente son entran en
contacto entre sí ni con otro vehículo al hacer
conexiones.Conexión de los cables de puente
1. Conecte el extremo positivo(+)del cable
de puente al borne positivo(+)del
vehículo descargado.
2. Conecte el extremo opuesto del cable de
puente positivo(+)al borne positivo(+)
de la batería auxiliar.
3. Conecte el extremo negativo(-)del cable
de puente al borne negativo(-)de la
batería auxiliar.
4. Conecte el extremo opuesto del cable de
puente negativo(-)a una buena masa del
motor (una pieza de metal expuesta del
motor del vehículo descargado) alejada de
la batería y del sistema de inyección de
combustible.
ADVERTENCIA
No conecte el cable de puente al borne
negativo (-) de la batería descargada. La
chispa eléctrica resultante podría causar
que la batería explotara y ocasionarle le-
ADVERTENCIA
siones personales. Solo utilice el punto de
masa específico, no utilice ninguna otra
pieza metálica expuesta.
5. Ponga en marcha el motor del vehículo
que posee la batería auxiliar, deje el motor
en ralentí durante unos minutos y luego
arranque el motor del vehículo con la
batería descargada.
PRECAUCIÓN
No haga funcionar el motor del vehículo
auxiliar por encima de 2000 rpm, ya que
no se obtiene ningún beneficio de carga,
gasta combustible y puede dañar el motor
del vehículo auxiliar.
6. Una vez que arranque el motor, extraiga
los cables de puente siguiendo la secuen-
cia inversa:EN CASO DE EMERGENCIA
182

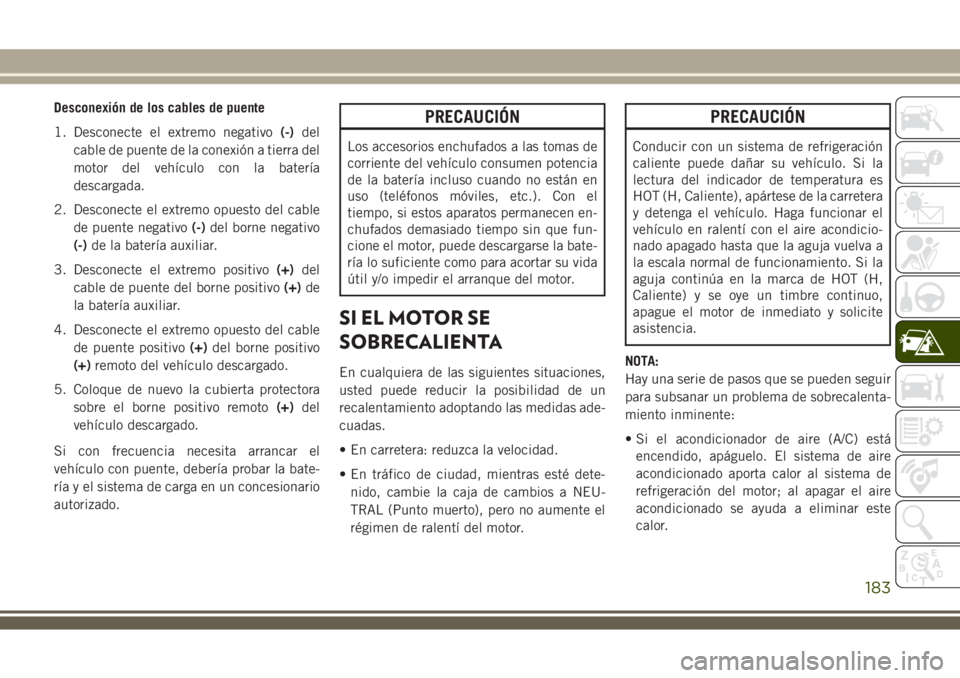

Desconexión de los cables de puente
1. Desconecte el extremo negativo(-)del
cable de puente de la conexión a tierra del
motor del vehículo con la batería
descargada.
2. Desconecte el extremo opuesto del cable
de puente negativo(-)del borne negativo
(-)de la batería auxiliar.
3. Desconecte el extremo positivo(+)del
cable de puente del borne positivo(+)de
la batería auxiliar.
4. Desconecte el extremo opuesto del cable
de puente positivo(+)del borne positivo
(+)remoto del vehículo descargado.
5. Coloque de nuevo la cubierta protectora
sobre el borne positivo remoto(+)del
vehículo descargado.
Si con frecuencia necesita arrancar el
vehículo con puente, debería probar la bate-
ría y el sistema de carga en un concesionario
autorizado.PRECAUCIÓN
Los accesorios enchufados a las tomas de
corriente del vehículo consumen potencia
de la batería incluso cuando no están en
uso (teléfonos móviles, etc.). Con el
tiempo, si estos aparatos permanecen en-
chufados demasiado tiempo sin que fun-
cione el motor, puede descargarse la bate-
ría lo suficiente como para acortar su vida
útil y/o impedir el arranque del motor.
SI EL MOTOR SE
SOBRECALIENTA
En cualquiera de las siguientes situaciones,
usted puede reducir la posibilidad de un
recalentamiento adoptando las medidas ade-
cuadas.
• En carretera: reduzca la velocidad.
• En tráfico de ciudad, mientras esté dete-
nido, cambie la caja de cambios a NEU-
TRAL (Punto muerto), pero no aumente el
régimen de ralentí del motor.
PRECAUCIÓN
Conducir con un sistema de refrigeración
caliente puede dañar su vehículo. Si la
lectura del indicador de temperatura es
HOT (H, Caliente), apártese de la carretera
y detenga el vehículo. Haga funcionar el
vehículo en ralentí con el aire acondicio-
nado apagado hasta que la aguja vuelva a
la escala normal de funcionamiento. Si la
aguja continúa en la marca de HOT (H,
Caliente) y se oye un timbre continuo,
apague el motor de inmediato y solicite
asistencia.
NOTA:
Hay una serie de pasos que se pueden seguir
para subsanar un problema de sobrecalenta-
miento inminente:
• Si el acondicionador de aire (A/C) está
encendido, apáguelo. El sistema de aire
acondicionado aporta calor al sistema de
refrigeración del motor; al apagar el aire
acondicionado se ayuda a eliminar este
calor.
183

• También puede situar el control de tempe-
ratura en la posición de calor máximo, el
control del modo en suelo y el control del
ventilador en velocidad alta. Esto permite
que el núcleo del calefactor complemente
al radiador y contribuya a eliminar el calor
del sistema de refrigeración del motor.
ADVERTENCIA
Usted u otras personas podrían sufrir que-
maduras de gravedad a consecuencia del
refrigerante del motor caliente (anticonge-
lante) o el vapor desprendido del radiador.
En caso de que vea u oiga vapor proce-
dente de debajo del capó, no lo abra hasta
que el radiador haya tenido tiempo de
enfriarse. Nunca intente abrir el tapón de
presión del sistema de refrigeración con el
radiador o la botella de refrigerante ca-
liente.

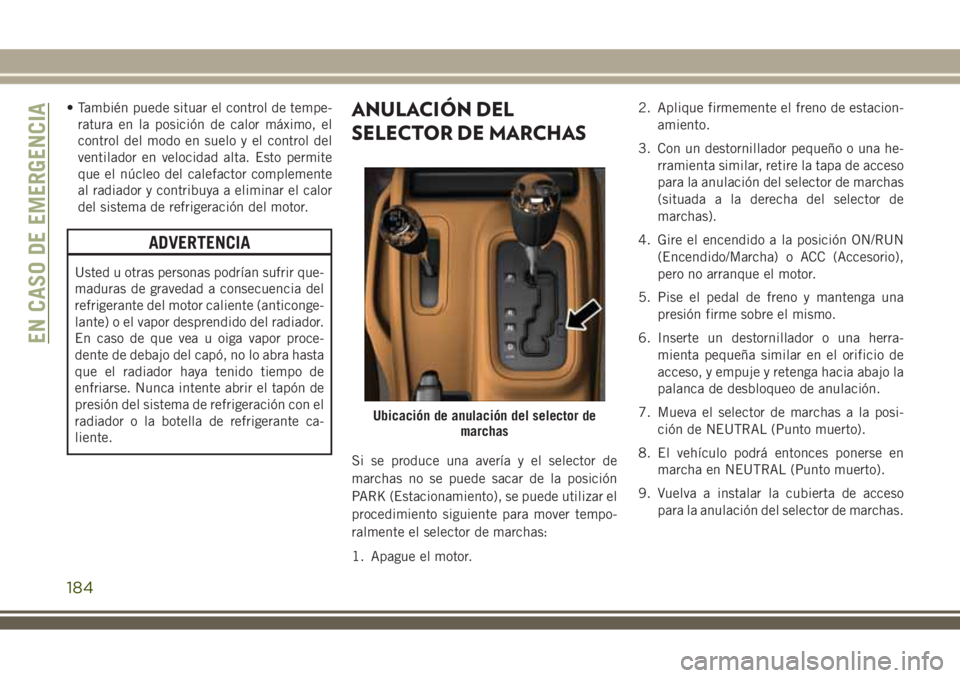

ANULACIÓN DEL
SELECTOR DE MARCHAS
Si se produce una avería y el selector de
marchas no se puede sacar de la posición
PARK (Estacionamiento), se puede utilizar el
procedimiento siguiente para mover tempo-
ralmente el selector de marchas:
1. Apague el motor.2. Aplique firmemente el freno de estacion-
amiento.
3. Con un destornillador pequeño o una he-
rramienta similar, retire la tapa de acceso
para la anulación del selector de marchas
(situada a la derecha del selector de
marchas).
4. Gire el encendido a la posición ON/RUN
(Encendido/Marcha) o ACC (Accesorio),
pero no arranque el motor.
5. Pise el pedal de freno y mantenga una
presión firme sobre el mismo.
6. Inserte un destornillador o una herra-
mienta pequeña similar en el orificio de
acceso, y empuje y retenga hacia abajo la
palanca de desbloqueo de anulación.
7. Mueva el selector de marchas a la posi-
ción de NEUTRAL (Punto muerto).
8. El vehículo podrá entonces ponerse en
marcha en NEUTRAL (Punto muerto).
9. Vuelva a instalar la cubierta de acceso
para la anulación del selector de marchas.
Ubicación de anulación del selector de
marchas
EN CASO DE EMERGENCIA
184

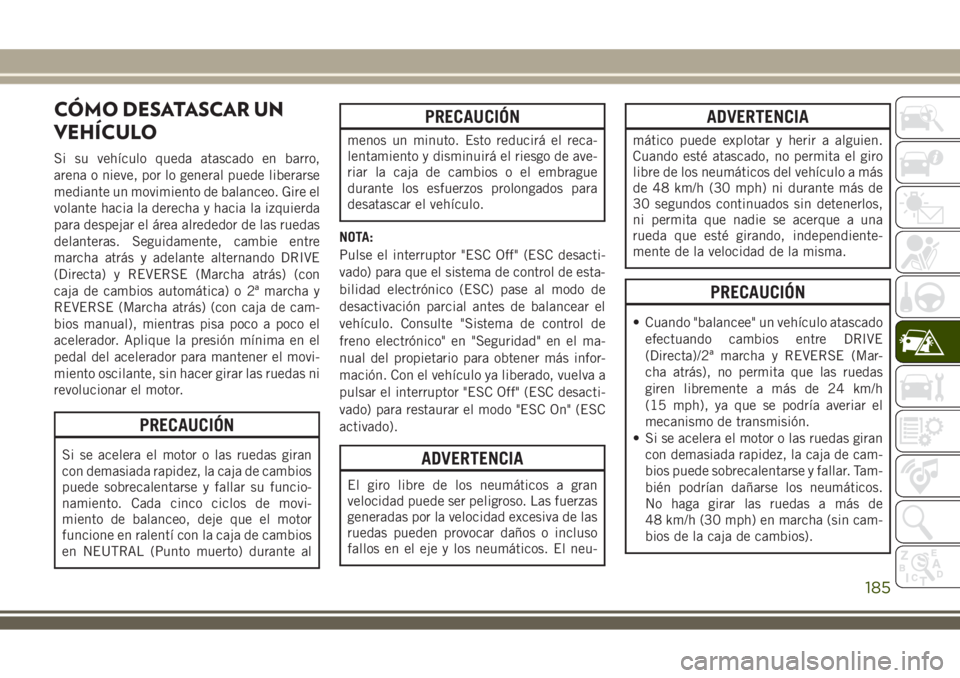

CÓMO DESATASCAR UN
VEHÍCULO
Si su vehículo queda atascado en barro,
arena o nieve, por lo general puede liberarse
mediante un movimiento de balanceo. Gire el
volante hacia la derecha y hacia la izquierda
para despejar el área alrededor de las ruedas
delanteras. Seguidamente, cambie entre
marcha atrás y adelante alternando DRIVE
(Directa) y REVERSE (Marcha atrás) (con
caja de cambios automática) o 2ª marcha y
REVERSE (Marcha atrás) (con caja de cam-
bios manual), mientras pisa poco a poco el
acelerador. Aplique la presión mínima en el
pedal del acelerador para mantener el movi-
miento oscilante, sin hacer girar las ruedas ni
revolucionar el motor.
PRECAUCIÓN
Si se acelera el motor o las ruedas giran
con demasiada rapidez, la caja de cambios
puede sobrecalentarse y fallar su funcio-
namiento. Cada cinco ciclos de movi-
miento de balanceo, deje que el motor
funcione en ralentí con la caja de cambios
en NEUTRAL (Punto muerto) durante al
PRECAUCIÓN
menos un minuto. Esto reducirá el reca-
lentamiento y disminuirá el riesgo de ave-
riar la caja de cambios o el embrague
durante los esfuerzos prolongados para
desatascar el vehículo.
NOTA:
Pulse el interruptor "ESC Off" (ESC desacti-
vado) para que el sistema de control de esta-
bilidad electrónico (ESC) pase al modo de
desactivación parcial antes de balancear el
vehículo. Consulte "Sistema de control de
freno electrónico" en "Seguridad" en el ma-
nual del propietario para obtener más infor-
mación. Con el vehículo ya liberado, vuelva a
pulsar el interruptor "ESC Off" (ESC desacti-
vado) para restaurar el modo "ESC On" (ESC
activado).
ADVERTENCIA
El giro libre de los neumáticos a gran
velocidad puede ser peligroso. Las fuerzas
generadas por la velocidad excesiva de las
ruedas pueden provocar daños o incluso
fallos en el eje y los neumáticos. El neu-
ADVERTENCIA
mático puede explotar y herir a alguien.
Cuando esté atascado, no permita el giro
libre de los neumáticos del vehículo a más
de 48 km/h (30 mph) ni durante más de
30 segundos continuados sin detenerlos,
ni permita que nadie se acerque a una
rueda que esté girando, independiente-
mente de la velocidad de la misma.
PRECAUCIÓN
• Cuando "balancee" un vehículo atascado
efectuando cambios entre DRIVE
(Directa)/2ª marcha y REVERSE (Mar-
cha atrás), no permita que las ruedas
giren libremente a más de 24 km/h
(15 mph), ya que se podría averiar el
mecanismo de transmisión.
• Si se acelera el motor o las ruedas giran
con demasiada rapidez, la caja de cam-
bios puede sobrecalentarse y fallar. Tam-
bién podrían dañarse los neumáticos.
No haga girar las ruedas a más de
48 km/h (30 mph) en marcha (sin cam-
bios de la caja de cambios).
185

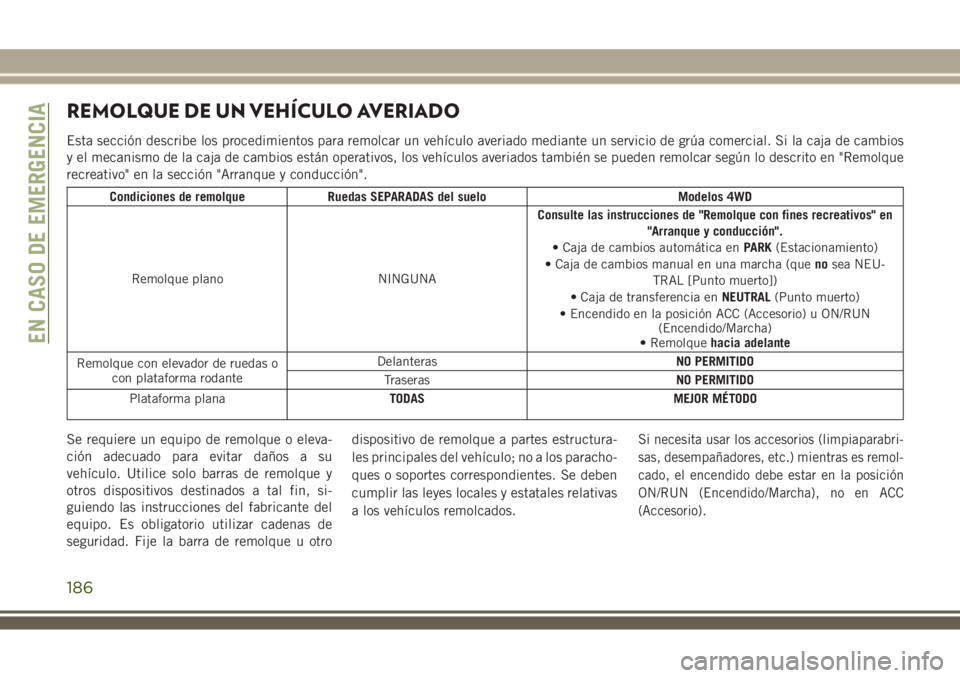

REMOLQUE DE UN VEHÍCULO AVERIADO
Esta sección describe los procedimientos para remolcar un vehículo averiado mediante un servicio de grúa comercial. Si la caja de cambios
y el mecanismo de la caja de cambios están operativos, los vehículos averiados también se pueden remolcar según lo descrito en "Remolque
recreativo" en la sección "Arranque y conducción".
Condiciones de remolque Ruedas SEPARADAS del suelo Modelos 4WD
Remolque plano NINGUNAConsulte las instrucciones de "Remolque con fines recreativos" en
"Arranque y conducción".
• Caja de cambios automática enPARK(Estacionamiento)
• Caja de cambios manual en una marcha (quenosea NEU-
TRAL [Punto muerto])
• Caja de transferencia enNEUTRAL(Punto muerto)
• Encendido en la posición ACC (Accesorio) u ON/RUN
(Encendido/Marcha)
• Remolquehacia adelante
Remolque con elevador de ruedas o
con plataforma rodanteDelanterasNO PERMITIDO
TraserasNO PERMITIDO
Plataforma planaTODAS MEJOR MÉTODO
Se requiere un equipo de remolque o eleva-
ción adecuado para evitar daños a su
vehículo. Utilice solo barras de remolque y
otros dispositivos destinados a tal fin, si-
guiendo las instrucciones del fabricante del
equipo. Es obligatorio utilizar cadenas de
seguridad. Fije la barra de remolque u otrodispositivo de remolque a partes estructura-
les principales del vehículo; no a los paracho-
ques o soportes correspondientes. Se deben
cumplir las leyes locales y estatales relativas
a los vehículos remolcados.Si necesita usar los accesorios (limpiaparabri-
sas, desempañadores, etc.) mientras es remol-
cado, el encendido debe estar en la posición
ON/RUN (Encendido/Marcha), no en ACC
(Accesorio).
EN CASO DE EMERGENCIA
186

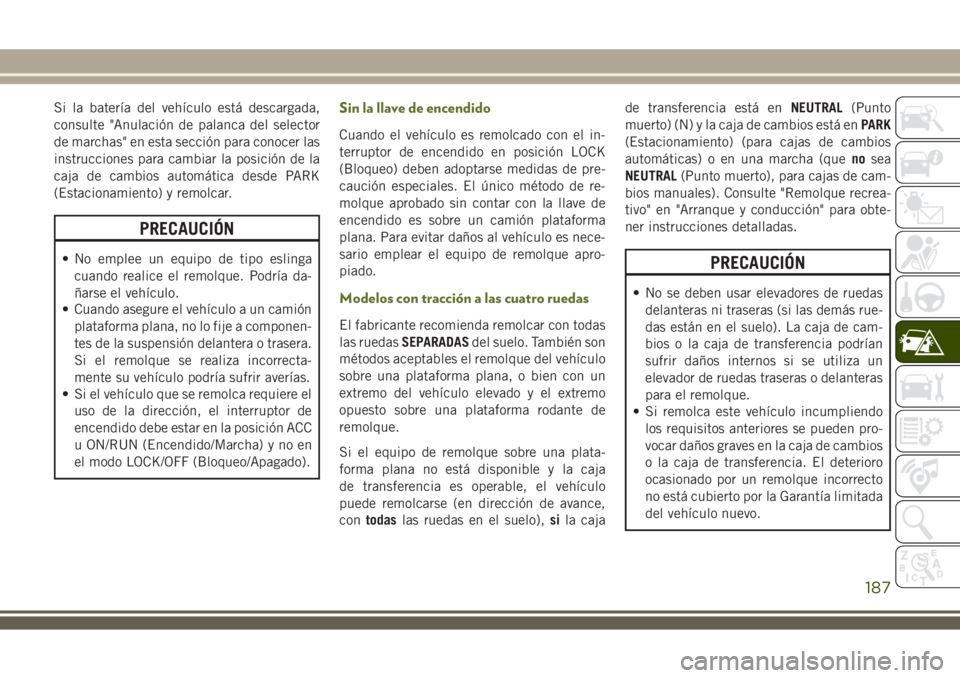

Si la batería del vehículo está descargada,
consulte "Anulación de palanca del selector
de marchas" en esta sección para conocer las
instrucciones para cambiar la posición de la
caja de cambios automática desde PARK
(Estacionamiento) y remolcar.
PRECAUCIÓN
• No emplee un equipo de tipo eslinga
cuando realice el remolque. Podría da-
ñarse el vehículo.
• Cuando asegure el vehículo a un camión
plataforma plana, no lo fije a componen-
tes de la suspensión delantera o trasera.
Si el remolque se realiza incorrecta-
mente su vehículo podría sufrir averías.
• Si el vehículo que se remolca requiere el
uso de la dirección, el interruptor de
encendido debe estar en la posición ACC
u ON/RUN (Encendido/Marcha) y no en
el modo LOCK/OFF (Bloqueo/Apagado).
Sin la llave de encendido
Cuando el vehículo es remolcado con el in-
terruptor de encendido en posición LOCK
(Bloqueo) deben adoptarse medidas de pre-
caución especiales. El único método de re-
molque aprobado sin contar con la llave de
encendido es sobre un camión plataforma
plana. Para evitar daños al vehículo es nece-
sario emplear el equipo de remolque apro-
piado.
Modelos con tracción a las cuatro ruedas
El fabricante recomienda remolcar con todas
las ruedasSEPARADASdel suelo. También son
métodos aceptables el remolque del vehículo
sobre una plataforma plana, o bien con un
extremo del vehículo elevado y el extremo
opuesto sobre una plataforma rodante de
remolque.
Si el equipo de remolque sobre una plata-
forma plana no está disponible y la caja
de transferencia es operable, el vehículo
puede remolcarse (en dirección de avance,
contodaslas ruedas en el suelo),sila cajade transferencia está enNEUTRAL(Punto
muerto) (N) y la caja de cambios está enPARK
(Estacionamiento) (para cajas de cambios
automáticas) o en una marcha (quenosea
NEUTRAL(Punto muerto), para cajas de cam-
bios manuales). Consulte "Remolque recrea-
tivo" en "Arranque y conducción" para obte-
ner instrucciones detalladas.
PRECAUCIÓN
• No se deben usar elevadores de ruedas
delanteras ni traseras (si las demás rue-
das están en el suelo). La caja de cam-
bios o la caja de transferencia podrían
sufrir daños internos si se utiliza un
elevador de ruedas traseras o delanteras
para el remolque.
• Si remolca este vehículo incumpliendo
los requisitos anteriores se pueden pro-
vocar daños graves en la caja de cambios
o la caja de transferencia. El deterioro
ocasionado por un remolque incorrecto
no está cubierto por la Garantía limitada
del vehículo nuevo.
187

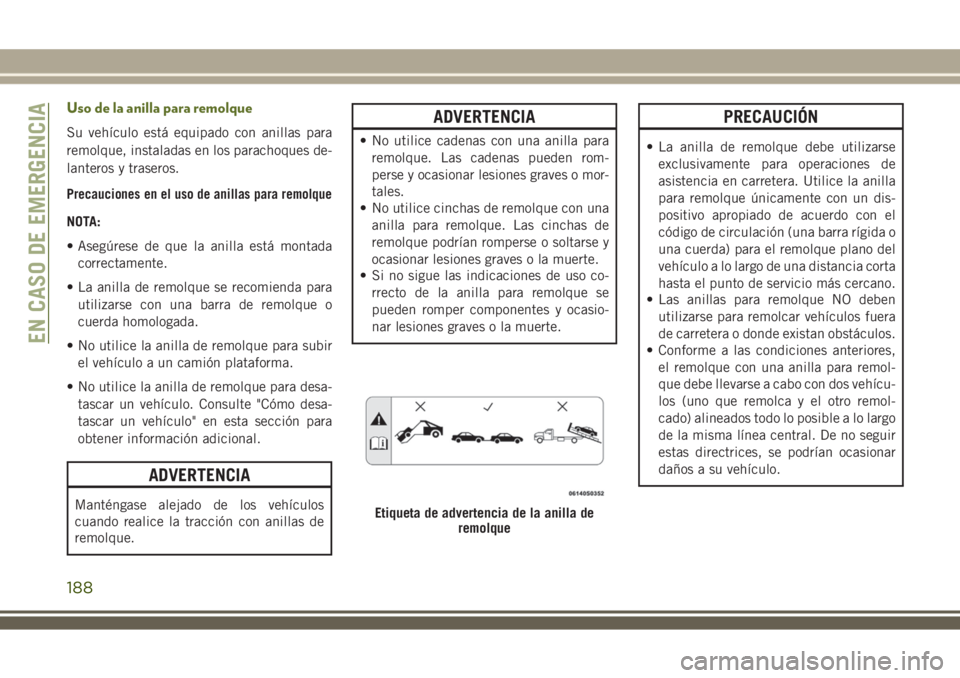

Uso de la anilla para remolque
Su vehículo está equipado con anillas para
remolque, instaladas en los parachoques de-
lanteros y traseros.
Precauciones en el uso de anillas para remolque
NOTA:
• Asegúrese de que la anilla está montada
correctamente.
• La anilla de remolque se recomienda para
utilizarse con una barra de remolque o
cuerda homologada.
• No utilice la anilla de remolque para subir
el vehículo a un camión plataforma.
• No utilice la anilla de remolque para desa-
tascar un vehículo. Consulte "Cómo desa-
tascar un vehículo" en esta sección para
obtener información adicional.
ADVERTENCIA
Manténgase alejado de los vehículos
cuando realice la tracción con anillas de
remolque.
ADVERTENCIA
• No utilice cadenas con una anilla para
remolque. Las cadenas pueden rom-
perse y ocasionar lesiones graves o mor-
tales.
• No utilice cinchas de remolque con una
anilla para remolque. Las cinchas de
remolque podrían romperse o soltarse y
ocasionar lesiones graves o la muerte.
• Si no sigue las indicaciones de uso co-
rrecto de la anilla para remolque se
pueden romper componentes y ocasio-
nar lesiones graves o la muerte.
PRECAUCIÓN
• La anilla de remolque debe utilizarse
exclusivamente para operaciones de
asistencia en carretera. Utilice la anilla
para remolque únicamente con un dis-
positivo apropiado de acuerdo con el
código de circulación (una barra rígida o
una cuerda) para el remolque plano del
vehículo a lo largo de una distancia corta
hasta el punto de servicio más cercano.
• Las anillas para remolque NO deben
utilizarse para remolcar vehículos fuera
de carretera o donde existan obstáculos.
• Conforme a las condiciones anteriores,
el remolque con una anilla para remol-
que debe llevarse a cabo con dos vehícu-
los (uno que remolca y el otro remol-
cado) alineados todo lo posible a lo largo
de la misma línea central. De no seguir
estas directrices, se podrían ocasionar
daños a su vehículo.
Etiqueta de advertencia de la anilla de
remolque
EN CASO DE EMERGENCIA
188
