JEEP WRANGLER 2018 Notice d'entretien (in French)

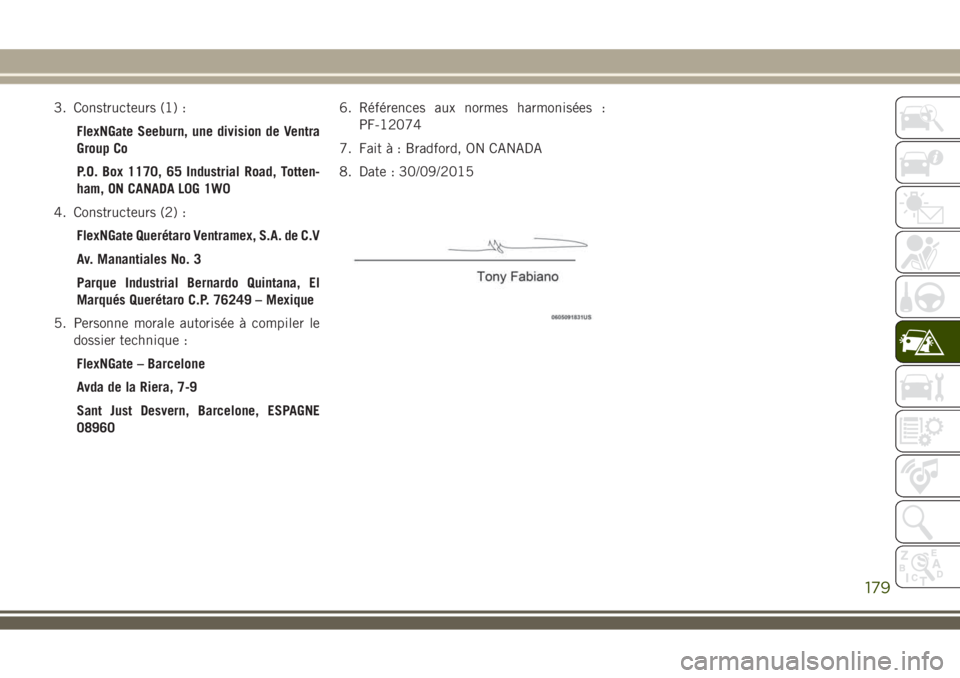

3. Constructeurs (1) :
FlexNGate Seeburn, une division de Ventra
Group Co
P.O. Box 1170, 65 Industrial Road, Totten-
ham, ON CANADA L0G 1W0
4. Constructeurs (2) :
FlexNGate Querétaro Ventramex, S.A. de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexique
5. Personne morale autorisée à compiler le
dossier technique :
FlexNGate – Barcelone
Avda de la Riera, 7-9
Sant Just Desvern, Barcelone, ESPAGNE
089606. Références aux normes harmonisées :
PF-12074
7. Fait à : Bradford, ON CANADA
8. Date : 30/09/2015
179

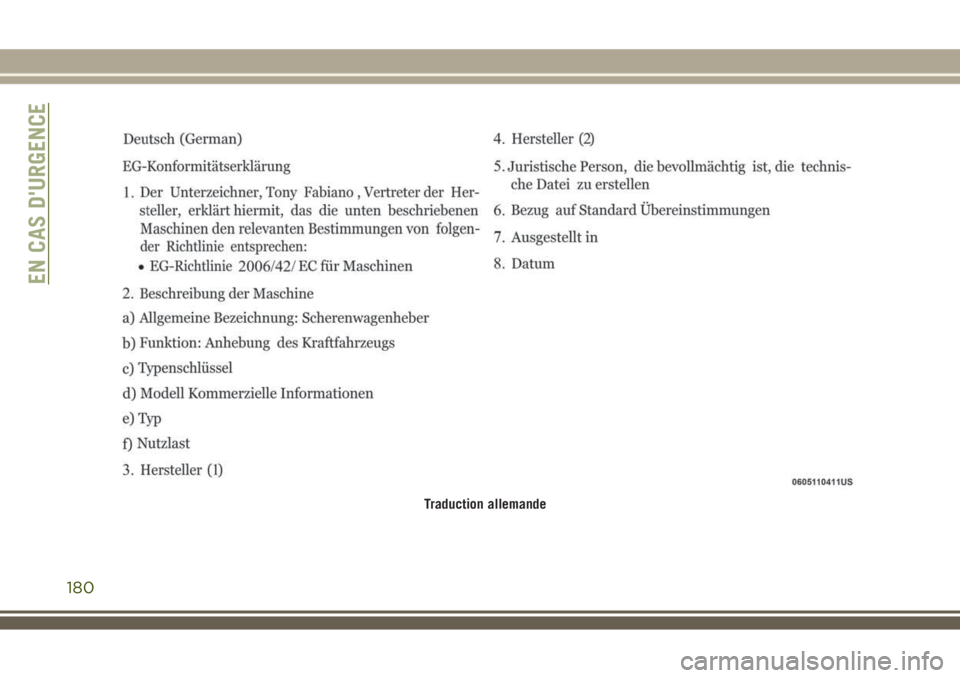

Traduction allemande
EN CAS D'URGENCE
180

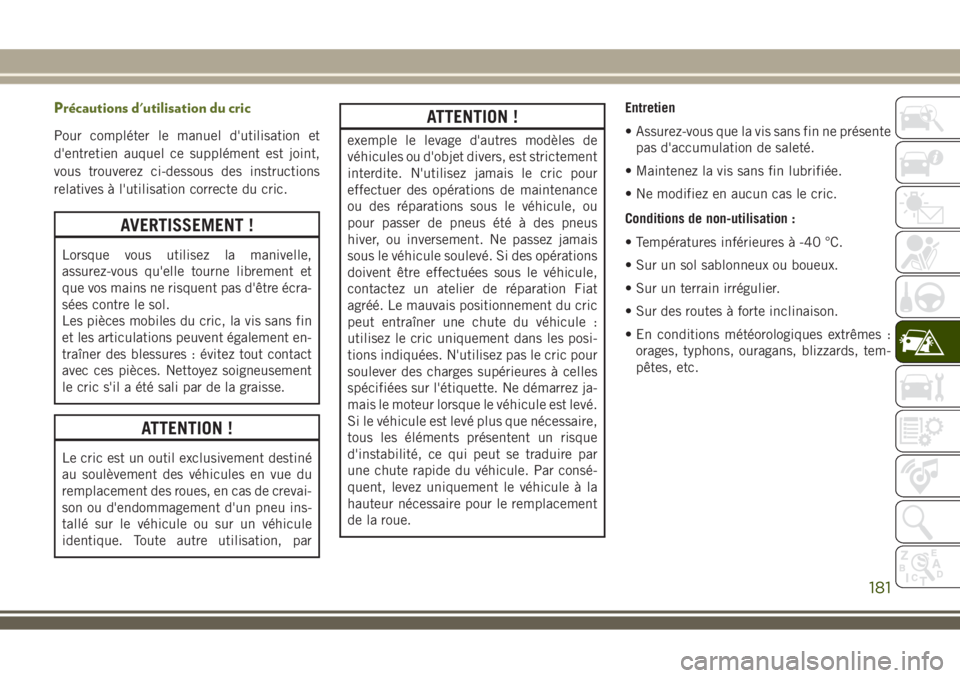

Précautions d'utilisation du cric
Pour compléter le manuel d'utilisation et
d'entretien auquel ce supplément est joint,
vous trouverez ci-dessous des instructions
relatives à l'utilisation correcte du cric.
AVERTISSEMENT !
Lorsque vous utilisez la manivelle,
assurez-vous qu'elle tourne librement et
que vos mains ne risquent pas d'être écra-
sées contre le sol.
Les pièces mobiles du cric, la vis sans fin
et les articulations peuvent également en-
traîner des blessures : évitez tout contact
avec ces pièces. Nettoyez soigneusement
le cric s'il a été sali par de la graisse.
ATTENTION !
Le cric est un outil exclusivement destiné
au soulèvement des véhicules en vue du
remplacement des roues, en cas de crevai-
son ou d'endommagement d'un pneu ins-
tallé sur le véhicule ou sur un véhicule
identique. Toute autre utilisation, par
ATTENTION !
exemple le levage d'autres modèles de
véhicules ou d'objet divers, est strictement
interdite. N'utilisez jamais le cric pour
effectuer des opérations de maintenance
ou des réparations sous le véhicule, ou
pour passer de pneus été à des pneus
hiver, ou inversement. Ne passez jamais
sous le véhicule soulevé. Si des opérations
doivent être effectuées sous le véhicule,
contactez un atelier de réparation Fiat
agréé. Le mauvais positionnement du cric
peut entraîner une chute du véhicule :
utilisez le cric uniquement dans les posi-
tions indiquées. N'utilisez pas le cric pour
soulever des charges supérieures à celles
spécifiées sur l'étiquette. Ne démarrez ja-
mais le moteur lorsque le véhicule est levé.
Si le véhicule est levé plus que nécessaire,
tous les éléments présentent un risque
d'instabilité, ce qui peut se traduire par
une chute rapide du véhicule. Par consé-
quent, levez uniquement le véhicule à la
hauteur nécessaire pour le remplacement
de la roue.Entretien
• Assurez-vous que la vis sans fin ne présente
pas d'accumulation de saleté.
• Maintenez la vis sans fin lubrifiée.
• Ne modifiez en aucun cas le cric.
Conditions de non-utilisation :
• Températures inférieures à -40 °C.
• Sur un sol sablonneux ou boueux.
• Sur un terrain irrégulier.
• Sur des routes à forte inclinaison.
• En conditions météorologiques extrêmes :
orages, typhons, ouragans, blizzards, tem-
pêtes, etc.
181

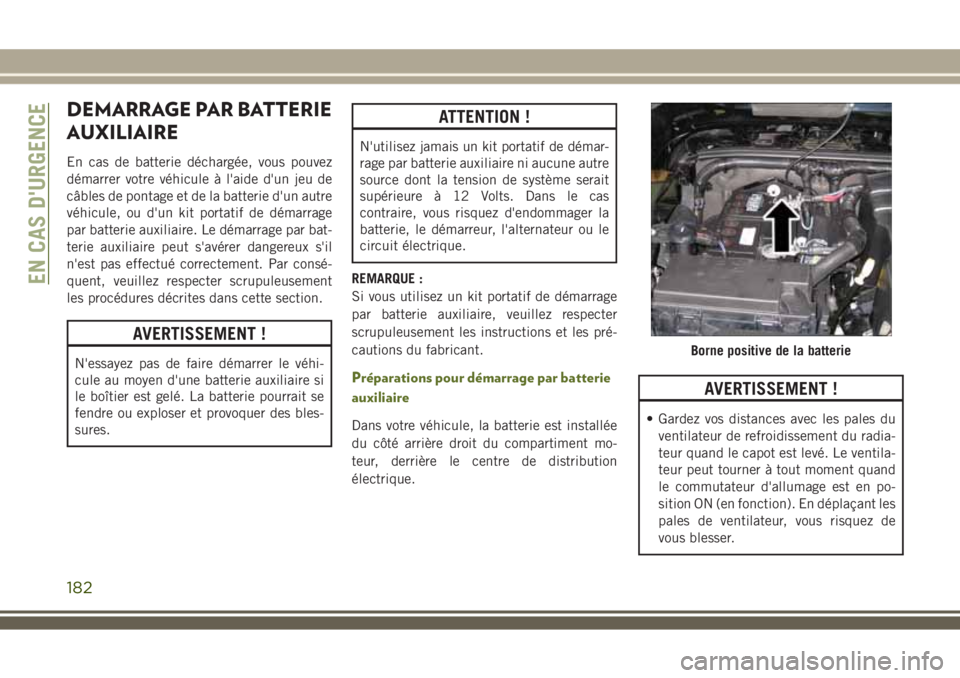

DEMARRAGE PAR BATTERIE
AUXILIAIRE
En cas de batterie déchargée, vous pouvez
démarrer votre véhicule à l'aide d'un jeu de
câbles de pontage et de la batterie d'un autre
véhicule, ou d'un kit portatif de démarrage
par batterie auxiliaire. Le démarrage par bat-
terie auxiliaire peut s'avérer dangereux s'il
n'est pas effectué correctement. Par consé-
quent, veuillez respecter scrupuleusement
les procédures décrites dans cette section.
AVERTISSEMENT !
N'essayez pas de faire démarrer le véhi-
cule au moyen d'une batterie auxiliaire si
le boîtier est gelé. La batterie pourrait se
fendre ou exploser et provoquer des bles-
sures.
ATTENTION !
N'utilisez jamais un kit portatif de démar-
rage par batterie auxiliaire ni aucune autre
source dont la tension de système serait
supérieure à 12 Volts. Dans le cas
contraire, vous risquez d'endommager la
batterie, le démarreur, l'alternateur ou le
circuit électrique.
REMARQUE :
Si vous utilisez un kit portatif de démarrage
par batterie auxiliaire, veuillez respecter
scrupuleusement les instructions et les pré-
cautions du fabricant.
Préparations pour démarrage par batterie
auxiliaire
Dans votre véhicule, la batterie est installée
du côté arrière droit du compartiment mo-
teur, derrière le centre de distribution
électrique.
AVERTISSEMENT !
• Gardez vos distances avec les pales du
ventilateur de refroidissement du radia-
teur quand le capot est levé. Le ventila-
teur peut tourner à tout moment quand
le commutateur d'allumage est en po-
sition ON (en fonction). En déplaçant les
pales de ventilateur, vous risquez de
vous blesser.
Borne positive de la batterie
EN CAS D'URGENCE
182

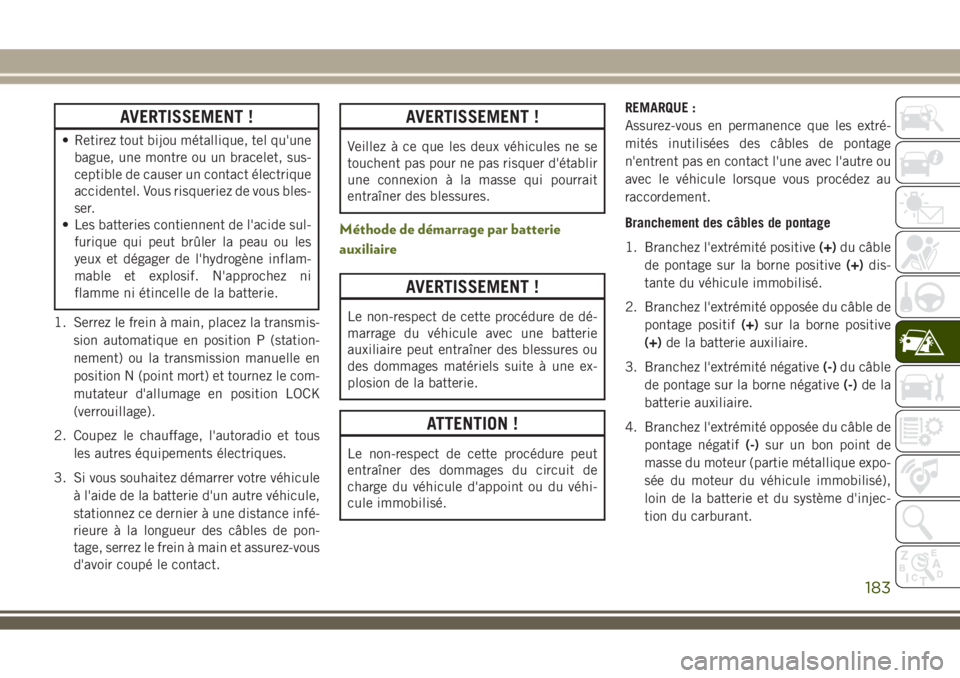

AVERTISSEMENT !
• Retirez tout bijou métallique, tel qu'une
bague, une montre ou un bracelet, sus-
ceptible de causer un contact électrique
accidentel. Vous risqueriez de vous bles-
ser.
• Les batteries contiennent de l'acide sul-
furique qui peut brûler la peau ou les
yeux et dégager de l'hydrogène inflam-
mable et explosif. N'approchez ni
flamme ni étincelle de la batterie.
1. Serrez le frein à main, placez la transmis-
sion automatique en position P (station-
nement) ou la transmission manuelle en
position N (point mort) et tournez le com-
mutateur d'allumage en position LOCK
(verrouillage).
2. Coupez le chauffage, l'autoradio et tous
les autres équipements électriques.
3. Si vous souhaitez démarrer votre véhicule
à l'aide de la batterie d'un autre véhicule,
stationnez ce dernier à une distance infé-
rieure à la longueur des câbles de pon-
tage, serrez le frein à main et assurez-vous
d'avoir coupé le contact.
AVERTISSEMENT !
Veillez à ce que les deux véhicules ne se
touchent pas pour ne pas risquer d'établir
une connexion à la masse qui pourrait
entraîner des blessures.
Méthode de démarrage par batterie
auxiliaire
AVERTISSEMENT !
Le non-respect de cette procédure de dé-
marrage du véhicule avec une batterie
auxiliaire peut entraîner des blessures ou
des dommages matériels suite à une ex-
plosion de la batterie.
ATTENTION !
Le non-respect de cette procédure peut
entraîner des dommages du circuit de
charge du véhicule d'appoint ou du véhi-
cule immobilisé.REMARQUE :
Assurez-vous en permanence que les extré-
mités inutilisées des câbles de pontage
n'entrent pas en contact l'une avec l'autre ou
avec le véhicule lorsque vous procédez au
raccordement.
Branchement des câbles de pontage
1. Branchez l'extrémité positive(+)du câble
de pontage sur la borne positive(+)dis-
tante du véhicule immobilisé.
2. Branchez l'extrémité opposée du câble de
pontage positif(+)sur la borne positive
(+)de la batterie auxiliaire.
3. Branchez l'extrémité négative(-)du câble
de pontage sur la borne négative(-)de la
batterie auxiliaire.
4. Branchez l'extrémité opposée du câble de
pontage négatif(-)sur un bon point de
masse du moteur (partie métallique expo-
sée du moteur du véhicule immobilisé),
loin de la batterie et du système d'injec-
tion du carburant.
183

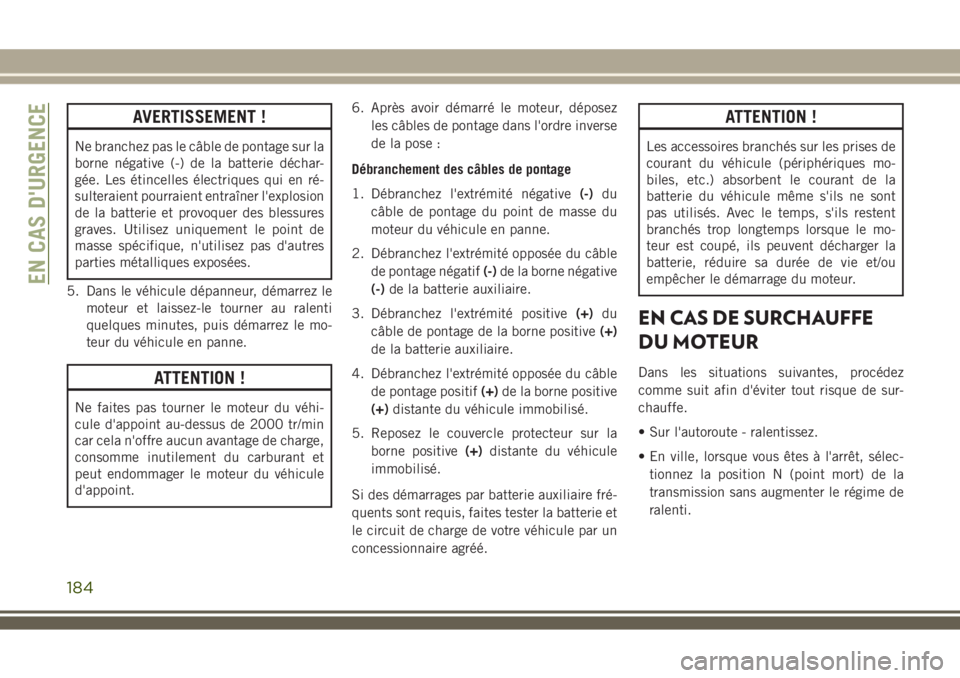

AVERTISSEMENT !
Ne branchez pas le câble de pontage sur la
borne négative (-) de la batterie déchar-
gée. Les étincelles électriques qui en ré-
sulteraient pourraient entraîner l'explosion
de la batterie et provoquer des blessures
graves. Utilisez uniquement le point de
masse spécifique, n'utilisez pas d'autres
parties métalliques exposées.
5. Dans le véhicule dépanneur, démarrez le
moteur et laissez-le tourner au ralenti
quelques minutes, puis démarrez le mo-
teur du véhicule en panne.
ATTENTION !
Ne faites pas tourner le moteur du véhi-
cule d'appoint au-dessus de 2000 tr/min
car cela n'offre aucun avantage de charge,
consomme inutilement du carburant et
peut endommager le moteur du véhicule
d'appoint.6. Après avoir démarré le moteur, déposez
les câbles de pontage dans l'ordre inverse
de la pose :
Débranchement des câbles de pontage
1. Débranchez l'extrémité négative(-)du
câble de pontage du point de masse du
moteur du véhicule en panne.
2. Débranchez l'extrémité opposée du câble
de pontage négatif(-)de la borne négative
(-)de la batterie auxiliaire.
3. Débranchez l'extrémité positive(+)du
câble de pontage de la borne positive(+)
de la batterie auxiliaire.
4. Débranchez l'extrémité opposée du câble
de pontage positif(+)de la borne positive
(+)distante du véhicule immobilisé.
5. Reposez le couvercle protecteur sur la
borne positive(+)distante du véhicule
immobilisé.
Si des démarrages par batterie auxiliaire fré-
quents sont requis, faites tester la batterie et
le circuit de charge de votre véhicule par un
concessionnaire agréé.
ATTENTION !
Les accessoires branchés sur les prises de
courant du véhicule (périphériques mo-
biles, etc.) absorbent le courant de la
batterie du véhicule même s'ils ne sont
pas utilisés. Avec le temps, s'ils restent
branchés trop longtemps lorsque le mo-
teur est coupé, ils peuvent décharger la
batterie, réduire sa durée de vie et/ou
empêcher le démarrage du moteur.
EN CAS DE SURCHAUFFE
DU MOTEUR
Dans les situations suivantes, procédez
comme suit afin d'éviter tout risque de sur-
chauffe.
• Sur l'autoroute - ralentissez.
• En ville, lorsque vous êtes à l'arrêt, sélec-
tionnez la position N (point mort) de la
transmission sans augmenter le régime de
ralenti.
EN CAS D'URGENCE
184

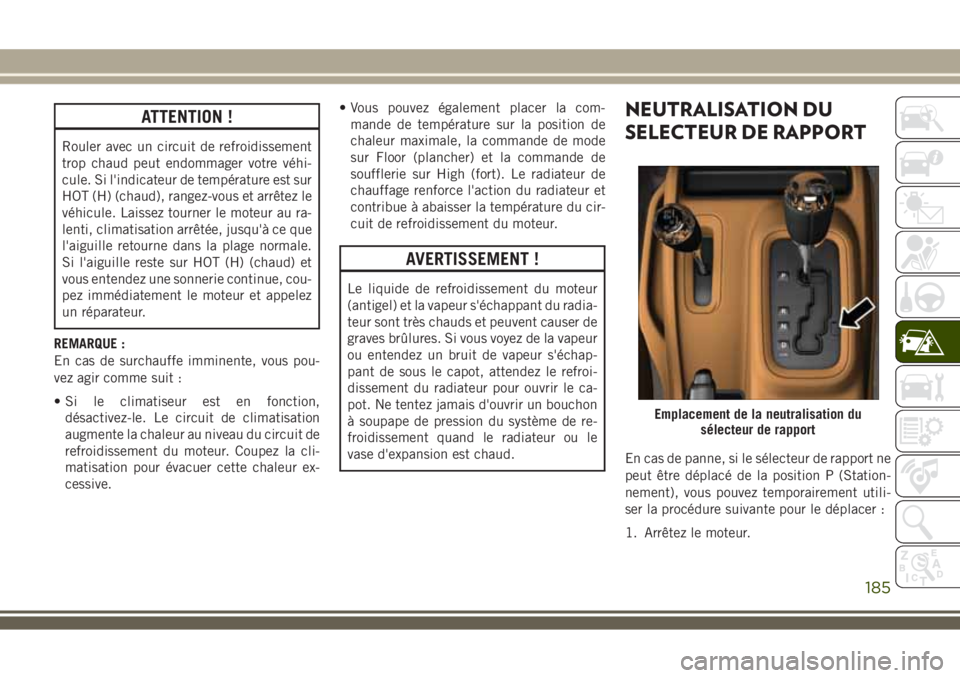

ATTENTION !
Rouler avec un circuit de refroidissement
trop chaud peut endommager votre véhi-
cule. Si l'indicateur de température est sur
HOT (H) (chaud), rangez-vous et arrêtez le
véhicule. Laissez tourner le moteur au ra-
lenti, climatisation arrêtée, jusqu'à ce que
l'aiguille retourne dans la plage normale.
Si l'aiguille reste sur HOT (H) (chaud) et
vous entendez une sonnerie continue, cou-
pez immédiatement le moteur et appelez
un réparateur.
REMARQUE :
En cas de surchauffe imminente, vous pou-
vez agir comme suit :
• Si le climatiseur est en fonction,
désactivez-le. Le circuit de climatisation
augmente la chaleur au niveau du circuit de
refroidissement du moteur. Coupez la cli-
matisation pour évacuer cette chaleur ex-
cessive.• Vous pouvez également placer la com-
mande de température sur la position de
chaleur maximale, la commande de mode
sur Floor (plancher) et la commande de
soufflerie sur High (fort). Le radiateur de
chauffage renforce l'action du radiateur et
contribue à abaisser la température du cir-
cuit de refroidissement du moteur.
AVERTISSEMENT !
Le liquide de refroidissement du moteur
(antigel) et la vapeur s'échappant du radia-
teur sont très chauds et peuvent causer de
graves brûlures. Si vous voyez de la vapeur
ou entendez un bruit de vapeur s'échap-
pant de sous le capot, attendez le refroi-
dissement du radiateur pour ouvrir le ca-
pot. Ne tentez jamais d'ouvrir un bouchon
à soupape de pression du système de re-
froidissement quand le radiateur ou le
vase d'expansion est chaud.
NEUTRALISATION DU
SELECTEUR DE RAPPORT
En cas de panne, si le sélecteur de rapport ne
peut être déplacé de la position P (Station-
nement), vous pouvez temporairement utili-
ser la procédure suivante pour le déplacer :
1. Arrêtez le moteur.
Emplacement de la neutralisation du
sélecteur de rapport
185

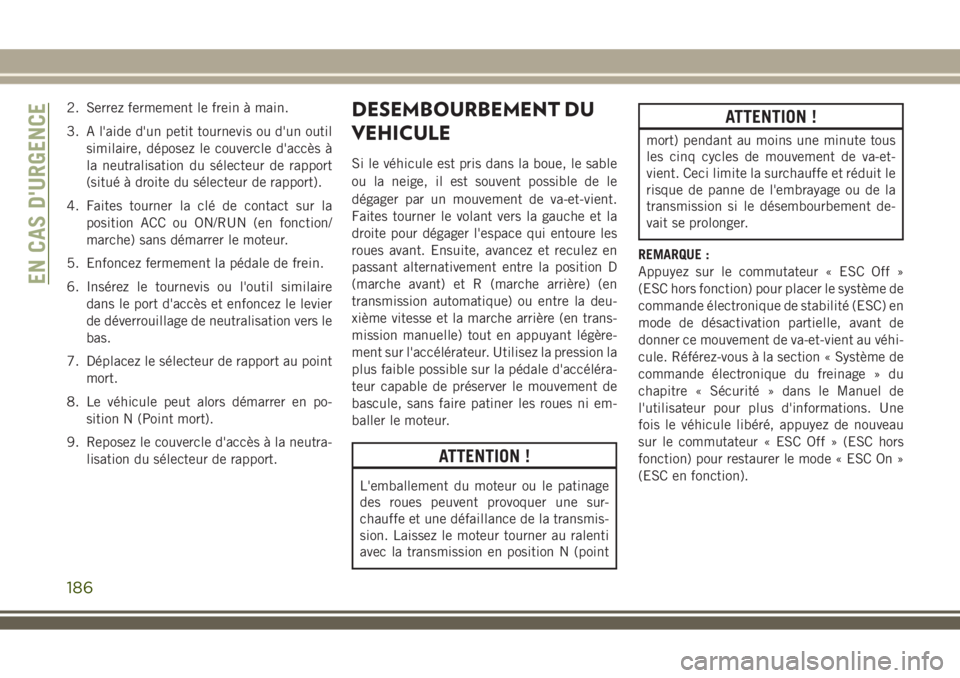

2. Serrez fermement le frein à main.
3. A l'aide d'un petit tournevis ou d'un outil
similaire, déposez le couvercle d'accès à
la neutralisation du sélecteur de rapport
(situé à droite du sélecteur de rapport).
4. Faites tourner la clé de contact sur la
position ACC ou ON/RUN (en fonction/
marche) sans démarrer le moteur.
5. Enfoncez fermement la pédale de frein.
6. Insérez le tournevis ou l'outil similaire
dans le port d'accès et enfoncez le levier
de déverrouillage de neutralisation vers le
bas.
7. Déplacez le sélecteur de rapport au point
mort.
8. Le véhicule peut alors démarrer en po-
sition N (Point mort).
9. Reposez le couvercle d'accès à la neutra-
lisation du sélecteur de rapport.DESEMBOURBEMENT DU
VEHICULE
Si le véhicule est pris dans la boue, le sable
ou la neige, il est souvent possible de le
dégager par un mouvement de va-et-vient.
Faites tourner le volant vers la gauche et la
droite pour dégager l'espace qui entoure les
roues avant. Ensuite, avancez et reculez en
passant alternativement entre la position D
(marche avant) et R (marche arrière) (en
transmission automatique) ou entre la deu-
xième vitesse et la marche arrière (en trans-
mission manuelle) tout en appuyant légère-
ment sur l'accélérateur. Utilisez la pression la
plus faible possible sur la pédale d'accéléra-
teur capable de préserver le mouvement de
bascule, sans faire patiner les roues ni em-
baller le moteur.
ATTENTION !
L'emballement du moteur ou le patinage
des roues peuvent provoquer une sur-
chauffe et une défaillance de la transmis-
sion. Laissez le moteur tourner au ralenti
avec la transmission en position N (point
ATTENTION !
mort) pendant au moins une minute tous
les cinq cycles de mouvement de va-et-
vient. Ceci limite la surchauffe et réduit le
risque de panne de l'embrayage ou de la
transmission si le désembourbement de-
vait se prolonger.
REMARQUE :
Appuyez sur le commutateur « ESC Off »
(ESC hors fonction) pour placer le système de
commande électronique de stabilité (ESC) en
mode de désactivation partielle, avant de
donner ce mouvement de va-et-vient au véhi-
cule. Référez-vous à la section « Système de
commande électronique du freinage » du
chapitre « Sécurité » dans le Manuel de
l'utilisateur pour plus d'informations. Une
fois le véhicule libéré, appuyez de nouveau
sur le commutateur « ESC Off » (ESC hors
fonction) pour restaurer le mode « ESC On »
(ESC en fonction).
EN CAS D'URGENCE
186

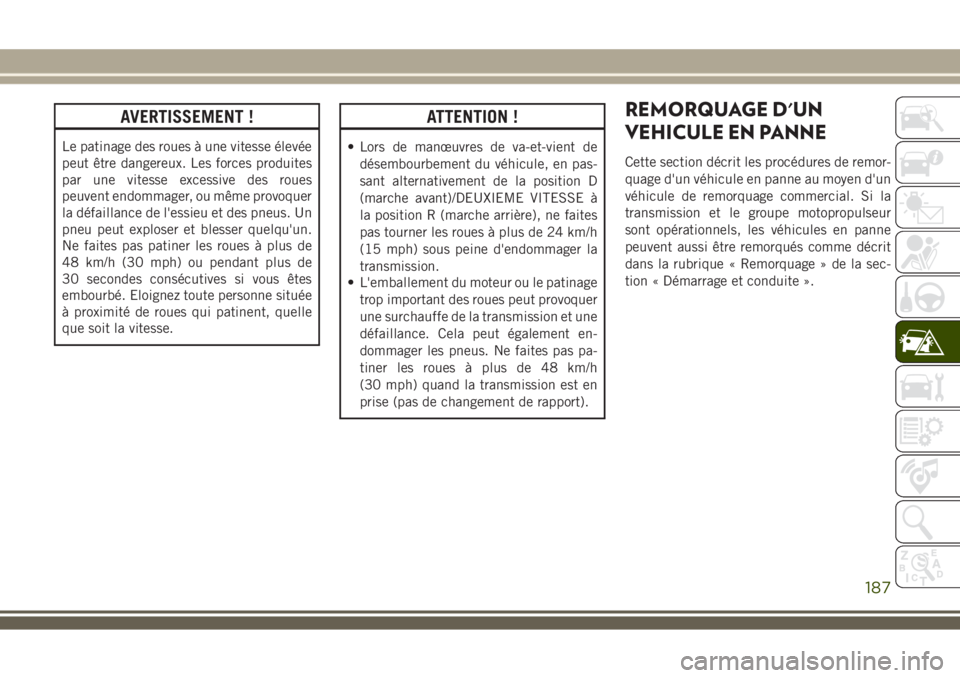

AVERTISSEMENT !
Le patinage des roues à une vitesse élevée
peut être dangereux. Les forces produites
par une vitesse excessive des roues
peuvent endommager, ou même provoquer
la défaillance de l'essieu et des pneus. Un
pneu peut exploser et blesser quelqu'un.
Ne faites pas patiner les roues à plus de
48 km/h (30 mph) ou pendant plus de
30 secondes consécutives si vous êtes
embourbé. Eloignez toute personne située
à proximité de roues qui patinent, quelle
que soit la vitesse.
ATTENTION !
• Lors de manœuvres de va-et-vient de
désembourbement du véhicule, en pas-
sant alternativement de la position D
(marche avant)/DEUXIEME VITESSE à
la position R (marche arrière), ne faites
pas tourner les roues à plus de 24 km/h
(15 mph) sous peine d'endommager la
transmission.
• L'emballement du moteur ou le patinage
trop important des roues peut provoquer
une surchauffe de la transmission et une
défaillance. Cela peut également en-
dommager les pneus. Ne faites pas pa-
tiner les roues à plus de 48 km/h
(30 mph) quand la transmission est en
prise (pas de changement de rapport).
REMORQUAGE D'UN
VEHICULE EN PANNE
Cette section décrit les procédures de remor-
quage d'un véhicule en panne au moyen d'un
véhicule de remorquage commercial. Si la
transmission et le groupe motopropulseur
sont opérationnels, les véhicules en panne
peuvent aussi être remorqués comme décrit
dans la rubrique « Remorquage » de la sec-
tion « Démarrage et conduite ».
187

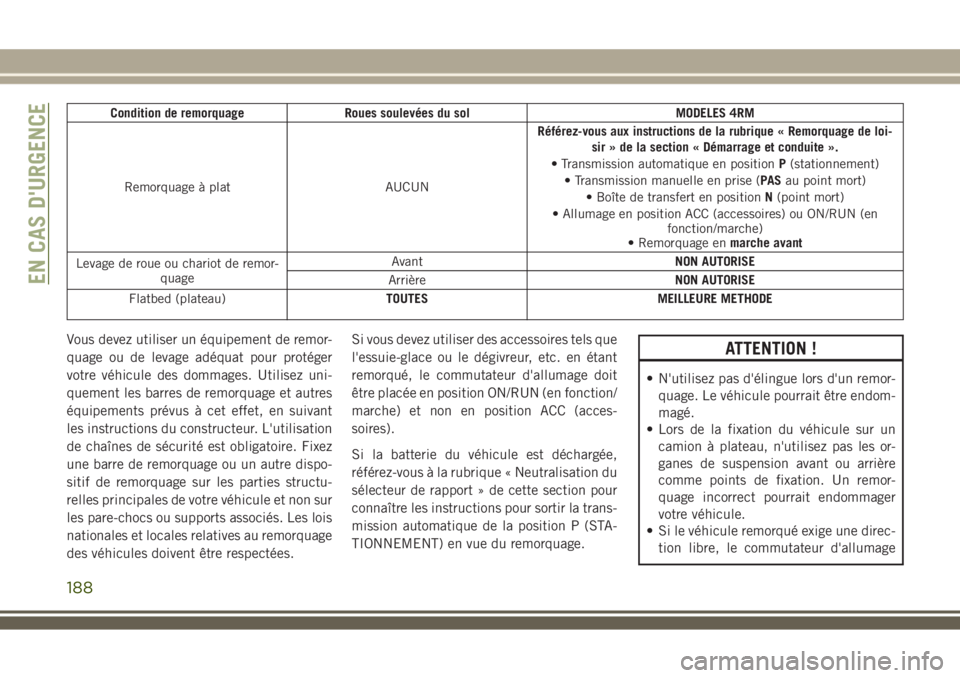

Condition de remorquage Roues soulevées du sol MODELES 4RM
Remorquage à plat AUCUNRéférez-vous aux instructions de la rubrique « Remorquage de loi-
sir » de la section « Démarrage et conduite ».
• Transmission automatique en positionP(stationnement)
• Transmission manuelle en prise (PASau point mort)
• Boîte de transfert en positionN(point mort)
• Allumage en position ACC (accessoires) ou ON/RUN (en
fonction/marche)
• Remorquage enmarche avant
Levage de roue ou chariot de remor-
quageAvantNON AUTORISE
ArrièreNON AUTORISE
Flatbed (plateau)TOUTES MEILLEURE METHODE
Vous devez utiliser un équipement de remor-
quage ou de levage adéquat pour protéger
votre véhicule des dommages. Utilisez uni-
quement les barres de remorquage et autres
équipements prévus à cet effet, en suivant
les instructions du constructeur. L'utilisation
de chaînes de sécurité est obligatoire. Fixez
une barre de remorquage ou un autre dispo-
sitif de remorquage sur les parties structu-
relles principales de votre véhicule et non sur
les pare-chocs ou supports associés. Les lois
nationales et locales relatives au remorquage
des véhicules doivent être respectées.Si vous devez utiliser des accessoires tels que
l'essuie-glace ou le dégivreur, etc. en étant
remorqué, le commutateur d'allumage doit
être placée en position ON/RUN (en fonction/
marche) et non en position ACC (acces-
soires).
Si la batterie du véhicule est déchargée,
référez-vous à la rubrique « Neutralisation du
sélecteur de rapport » de cette section pour
connaître les instructions pour sortir la trans-
mission automatique de la position P (STA-
TIONNEMENT) en vue du remorquage.ATTENTION !
• N'utilisez pas d'élingue lors d'un remor-
quage. Le véhicule pourrait être endom-
magé.
• Lors de la fixation du véhicule sur un
camion à plateau, n'utilisez pas les or-
ganes de suspension avant ou arrière
comme points de fixation. Un remor-
quage incorrect pourrait endommager
votre véhicule.
• Si le véhicule remorqué exige une direc-
tion libre, le commutateur d'allumage
EN CAS D'URGENCE
188
