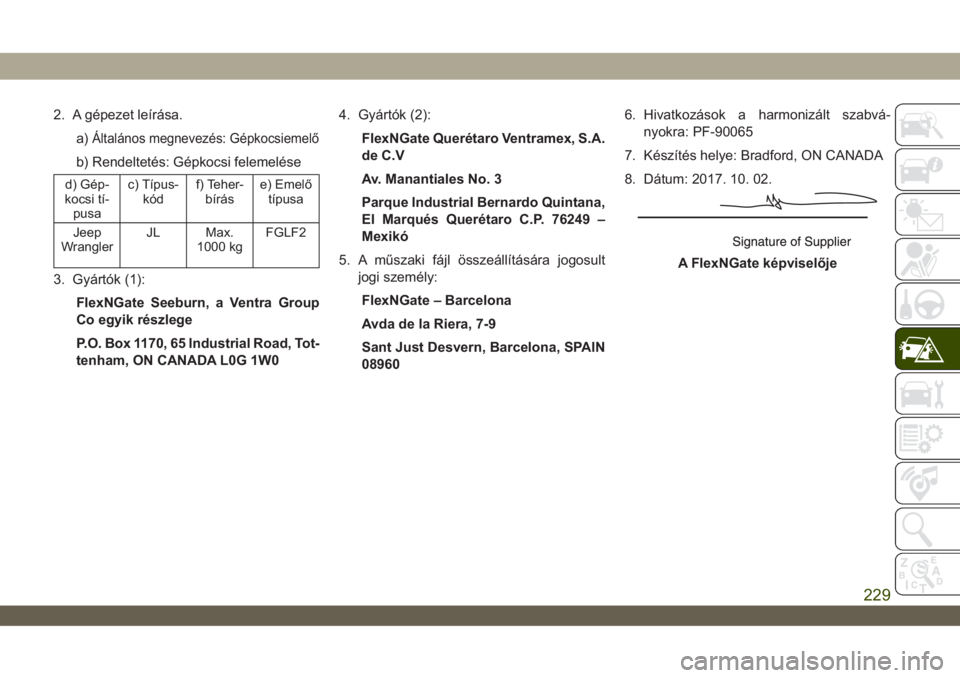

2. A gépezet leírása.
a)
Általános megnevezés: Gépkocsiemelő
b) Rendeltetés: Gépkocsi felemelése
d) Gép-
kocsi tí-
pusac) Típus-
kódf) Teher-
bíráse) Emelő
típusa
Jeep
WranglerJL Max.
1000 kgFGLF2
3. Gyártók (1):
FlexNGate Seeburn, a Ventra Group
Co egyik részlege
P.O. Box 1170, 65 Industrial Road, Tot-
tenham, ON CANADA L0G 1W04. Gyártók (2):
FlexNGate Querétaro Ventramex, S.A.
de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana,
El Marqués Querétaro C.P. 76249 –
Mexikó
5. A műszaki fájl összeállítására jogosult
jogi személy:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN
089606. Hivatkozások a harmonizált szabvá-
nyokra: PF-90065
7. Készítés helye: Bradford, ON CANADA
8. Dátum: 2017. 10. 02.
A FlexNGate képviselője
229
Page 232 of 394

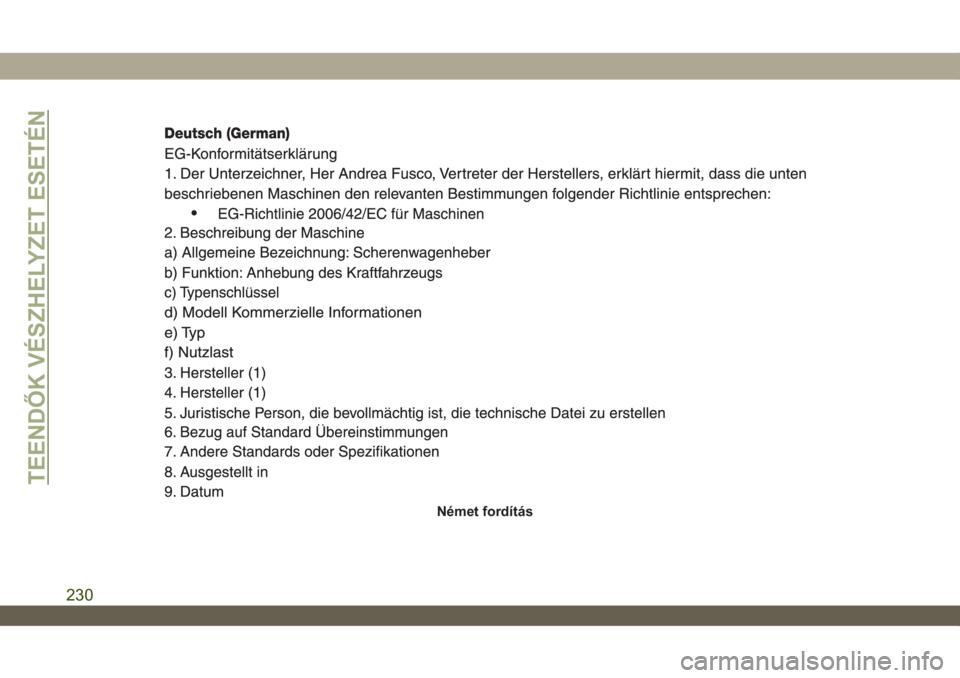

Német fordítás
TEENDŐK VÉSZHELYZET ESETÉN
230
Page 233 of 394

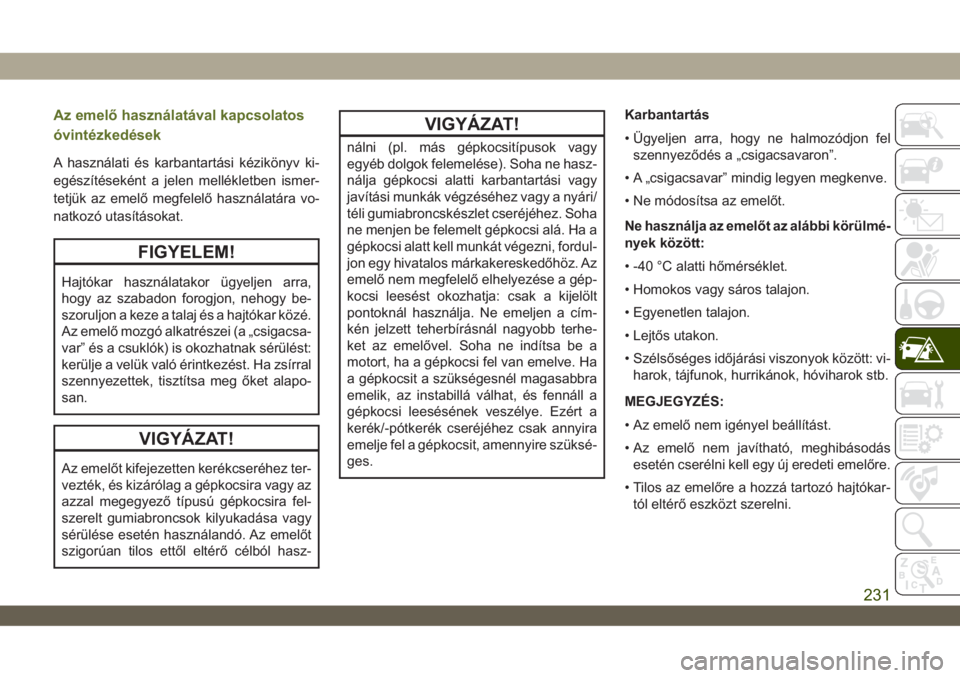

Az emelő használatával kapcsolatos
óvintézkedések
A használati és karbantartási kézikönyv ki-
egészítéseként a jelen mellékletben ismer-
tetjük az emelő megfelelő használatára vo-
natkozó utasításokat.
FIGYELEM!
Hajtókar használatakor ügyeljen arra,
hogy az szabadon forogjon, nehogy be-
szoruljon a keze a talaj és a hajtókar közé.
Az emelő mozgó alkatrészei (a „csigacsa-
var” és a csuklók) is okozhatnak sérülést:
kerülje a velük való érintkezést. Ha zsírral
szennyezettek, tisztítsa meg őket alapo-
san.
VIGYÁZAT!
Az emelőt kifejezetten kerékcseréhez ter-
vezték, és kizárólag a gépkocsira vagy az
azzal megegyező típusú gépkocsira fel-
szerelt gumiabroncsok kilyukadása vagy
sérülése esetén használandó. Az emelőt
szigorúan tilos ettől eltérő célból hasz-
VIGYÁZAT!
nálni (pl. más gépkocsitípusok vagy
egyéb dolgok felemelése). Soha ne hasz-
nálja gépkocsi alatti karbantartási vagy
javítási munkák végzéséhez vagy a nyári/
téli gumiabroncskészlet cseréjéhez. Soha
ne menjen be felemelt gépkocsi alá. Ha a
gépkocsi alatt kell munkát végezni, fordul-
jon egy hivatalos márkakereskedőhöz. Az
emelő nem megfelelő elhelyezése a gép-
kocsi leesést okozhatja: csak a kijelölt
pontoknál használja. Ne emeljen a cím-
kén jelzett teherbírásnál nagyobb terhe-
ket az emelővel. Soha ne indítsa be a
motort, ha a gépkocsi fel van emelve. Ha
a gépkocsit a szükségesnél magasabbra
emelik, az instabillá válhat, és fennáll a
gépkocsi leesésének veszélye. Ezért a
kerék/-pótkerék cseréjéhez csak annyira
emelje fel a gépkocsit, amennyire szüksé-
ges.Karbantartás
• Ügyeljen arra, hogy ne halmozódjon fel
szennyeződés a „csigacsavaron”.
• A „csigacsavar” mindig legyen megkenve.
• Ne módosítsa az emelőt.
Ne használja az emelőt az alábbi körülmé-
nyek között:
• -40 °C alatti hőmérséklet.
• Homokos vagy sáros talajon.
• Egyenetlen talajon.
• Lejtős utakon.
• Szélsőséges időjárási viszonyok között: vi-
harok, tájfunok, hurrikánok, hóviharok stb.
MEGJEGYZÉS:
• Az emelő nem igényel beállítást.
• Az emelő nem javítható, meghibásodás
esetén cserélni kell egy új eredeti emelőre.
• Tilos az emelőre a hozzá tartozó hajtókar-
tól eltérő eszközt szerelni.
231
Page 234 of 394

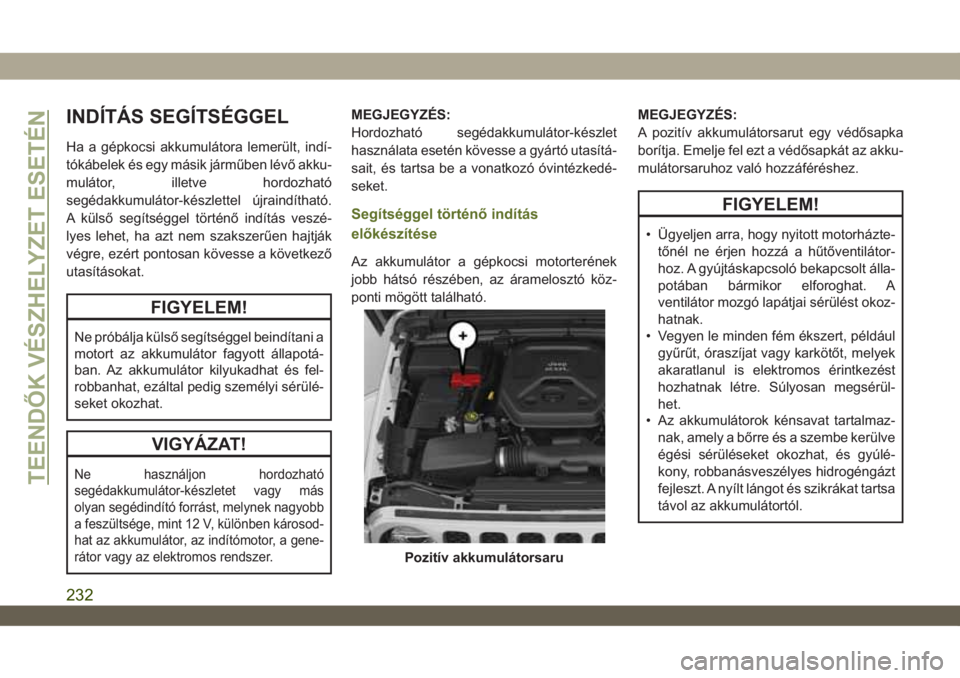

INDÍTÁS SEGÍTSÉGGEL
Ha a gépkocsi akkumulátora lemerült, indí-
tókábelek és egy másik járműben lévő akku-
mulátor, illetve hordozható
segédakkumulátor-készlettel újraindítható.
A külső segítséggel történő indítás veszé-
lyes lehet, ha azt nem szakszerűen hajtják
végre, ezért pontosan kövesse a következő
utasításokat.
FIGYELEM!
Ne próbálja külső segítséggel beindítani a
motort az akkumulátor fagyott állapotá-
ban. Az akkumulátor kilyukadhat és fel-
robbanhat, ezáltal pedig személyi sérülé-
seket okozhat.
VIGYÁZAT!
Ne használjon hordozható
segédakkumulátor-készletet vagy más
olyan segédindító forrást, melynek nagyobb
a feszültsége, mint 12 V, különben károsod-
hat az akkumulátor, az indítómotor, a gene-
rátor vagy az elektromos rendszer.
MEGJEGYZÉS:
Hordozható segédakkumulátor-készlet
használata esetén kövesse a gyártó utasítá-
sait, és tartsa be a vonatkozó óvintézkedé-
seket.
Segítséggel történő indítás
előkészítése
Az akkumulátor a gépkocsi motorterének
jobb hátsó részében, az áramelosztó köz-
ponti mögött található.MEGJEGYZÉS:
A pozitív akkumulátorsarut egy védősapka
borítja. Emelje fel ezt a védősapkát az akku-
mulátorsaruhoz való hozzáféréshez.
FIGYELEM!
• Ügyeljen arra, hogy nyitott motorházte-
tőnél ne érjen hozzá a hűtőventilátor-
hoz. A gyújtáskapcsoló bekapcsolt álla-
potában bármikor elforoghat. A
ventilátor mozgó lapátjai sérülést okoz-
hatnak.
• Vegyen le minden fém ékszert, például
gyűrűt, óraszíjat vagy karkötőt, melyek
akaratlanul is elektromos érintkezést
hozhatnak létre. Súlyosan megsérül-
het.
• Az akkumulátorok kénsavat tartalmaz-
nak, amely a bőrre és a szembe kerülve
égési sérüléseket okozhat, és gyúlé-
kony, robbanásveszélyes hidrogéngázt
fejleszt. A nyílt lángot és szikrákat tartsa
távol az akkumulátortól.
Pozitív akkumulátorsaru
TEENDŐK VÉSZHELYZET ESETÉN
232
Page 235 of 394

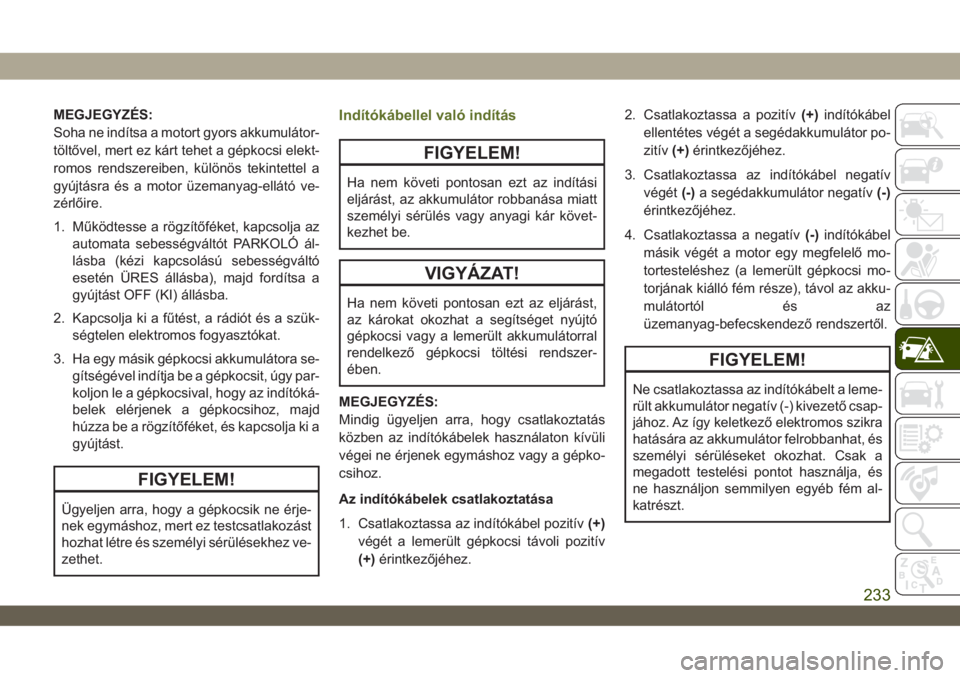

MEGJEGYZÉS:
Soha ne indítsa a motort gyors akkumulátor-
töltővel, mert ez kárt tehet a gépkocsi elekt-
romos rendszereiben, különös tekintettel a
gyújtásra és a motor üzemanyag-ellátó ve-
zérlőire.
1. Működtesse a rögzítőféket, kapcsolja az
automata sebességváltót PARKOLÓ ál-
lásba (kézi kapcsolású sebességváltó
esetén ÜRES állásba), majd fordítsa a
gyújtást OFF (KI) állásba.
2. Kapcsolja ki a fűtést, a rádiót és a szük-
ségtelen elektromos fogyasztókat.
3. Ha egy másik gépkocsi akkumulátora se-
gítségével indítja be a gépkocsit, úgy par-
koljon le a gépkocsival, hogy az indítóká-
belek elérjenek a gépkocsihoz, majd
húzza be a rögzítőféket, és kapcsolja ki a
gyújtást.
FIGYELEM!
Ügyeljen arra, hogy a gépkocsik ne érje-
nek egymáshoz, mert ez testcsatlakozást
hozhat létre és személyi sérülésekhez ve-
zethet.
Indítókábellel való indítás
FIGYELEM!
Ha nem követi pontosan ezt az indítási
eljárást, az akkumulátor robbanása miatt
személyi sérülés vagy anyagi kár követ-
kezhet be.
VIGYÁZAT!
Ha nem követi pontosan ezt az eljárást,
az károkat okozhat a segítséget nyújtó
gépkocsi vagy a lemerült akkumulátorral
rendelkező gépkocsi töltési rendszer-
ében.
MEGJEGYZÉS:
Mindig ügyeljen arra, hogy csatlakoztatás
közben az indítókábelek használaton kívüli
végei ne érjenek egymáshoz vagy a gépko-
csihoz.
Az indítókábelek csatlakoztatása
1. Csatlakoztassa az indítókábel pozitív(+)
végét a lemerült gépkocsi távoli pozitív
(+)érintkezőjéhez.2. Csatlakoztassa a pozitív(+)indítókábel
ellentétes végét a segédakkumulátor po-
zitív(+)érintkezőjéhez.
3. Csatlakoztassa az indítókábel negatív
végét(-)a segédakkumulátor negatív(-)
érintkezőjéhez.
4. Csatlakoztassa a negatív(-)indítókábel
másik végét a motor egy megfelelő mo-
tortesteléshez (a lemerült gépkocsi mo-
torjának kiálló fém része), távol az akku-
mulátortól és az
üzemanyag-befecskendező rendszertől.
FIGYELEM!
Ne csatlakoztassa az indítókábelt a leme-
rült akkumulátor negatív (-) kivezető csap-
jához. Az így keletkező elektromos szikra
hatására az akkumulátor felrobbanhat, és
személyi sérüléseket okozhat. Csak a
megadott testelési pontot használja, és
ne használjon semmilyen egyéb fém al-
katrészt.
233
Page 236 of 394

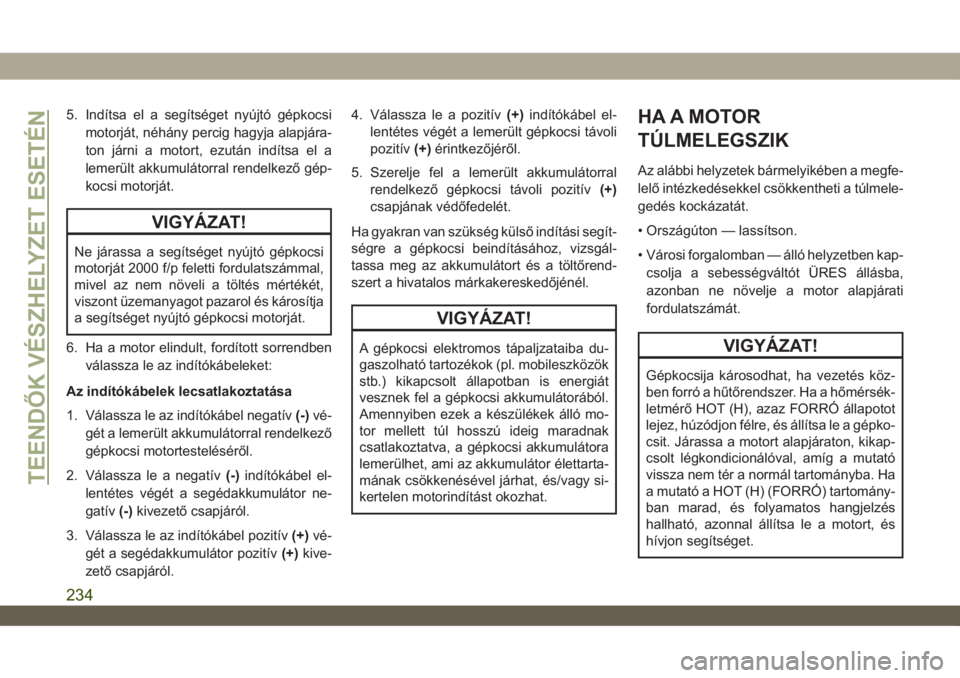

5. Indítsa el a segítséget nyújtó gépkocsi
motorját, néhány percig hagyja alapjára-
ton járni a motort, ezután indítsa el a
lemerült akkumulátorral rendelkező gép-
kocsi motorját.
VIGYÁZAT!
Ne járassa a segítséget nyújtó gépkocsi
motorját 2000 f/p feletti fordulatszámmal,
mivel az nem növeli a töltés mértékét,
viszont üzemanyagot pazarol és károsítja
a segítséget nyújtó gépkocsi motorját.
6. Ha a motor elindult, fordított sorrendben
válassza le az indítókábeleket:
Az indítókábelek lecsatlakoztatása
1. Válassza le az indítókábel negatív(-)vé-
gét a lemerült akkumulátorral rendelkező
gépkocsi motortesteléséről.
2. Válassza le a negatív(-)indítókábel el-
lentétes végét a segédakkumulátor ne-
gatív(-)kivezető csapjáról.
3. Válassza le az indítókábel pozitív(+)vé-
gét a segédakkumulátor pozitív(+)kive-
zető csapjáról.4. Válassza le a pozitív(+)indítókábel el-
lentétes végét a lemerült gépkocsi távoli
pozitív(+)érintkezőjéről.
5. Szerelje fel a lemerült akkumulátorral
rendelkező gépkocsi távoli pozitív(+)
csapjának védőfedelét.
Ha gyakran van szükség külső indítási segít-
ségre a gépkocsi beindításához, vizsgál-
tassa meg az akkumulátort és a töltőrend-
szert a hivatalos márkakereskedőjénél.
VIGYÁZAT!
A gépkocsi elektromos tápaljzataiba du-
gaszolható tartozékok (pl. mobileszközök
stb.) kikapcsolt állapotban is energiát
vesznek fel a gépkocsi akkumulátorából.
Amennyiben ezek a készülékek álló mo-
tor mellett túl hosszú ideig maradnak
csatlakoztatva, a gépkocsi akkumulátora
lemerülhet, ami az akkumulátor élettarta-
mának csökkenésével járhat, és/vagy si-
kertelen motorindítást okozhat.
HA A MOTOR
TÚLMELEGSZIK
Az alábbi helyzetek bármelyikében a megfe-
lelő intézkedésekkel csökkentheti a túlmele-
gedés kockázatát.
• Országúton — lassítson.
• Városi forgalomban — álló helyzetben kap-
csolja a sebességváltót ÜRES állásba,
azonban ne növelje a motor alapjárati
fordulatszámát.
VIGYÁZAT!
Gépkocsija károsodhat, ha vezetés köz-
ben forró a hűtőrendszer. Ha a hőmérsék-
letmérő HOT (H), azaz FORRÓ állapotot
lejez, húzódjon félre, és állítsa le a gépko-
csit. Járassa a motort alapjáraton, kikap-
csolt légkondicionálóval, amíg a mutató
vissza nem tér a normál tartományba. Ha
a mutató a HOT (H) (FORRÓ) tartomány-
ban marad, és folyamatos hangjelzés
hallható, azonnal állítsa le a motort, és
hívjon segítséget.
TEENDŐK VÉSZHELYZET ESETÉN
234
Page 237 of 394

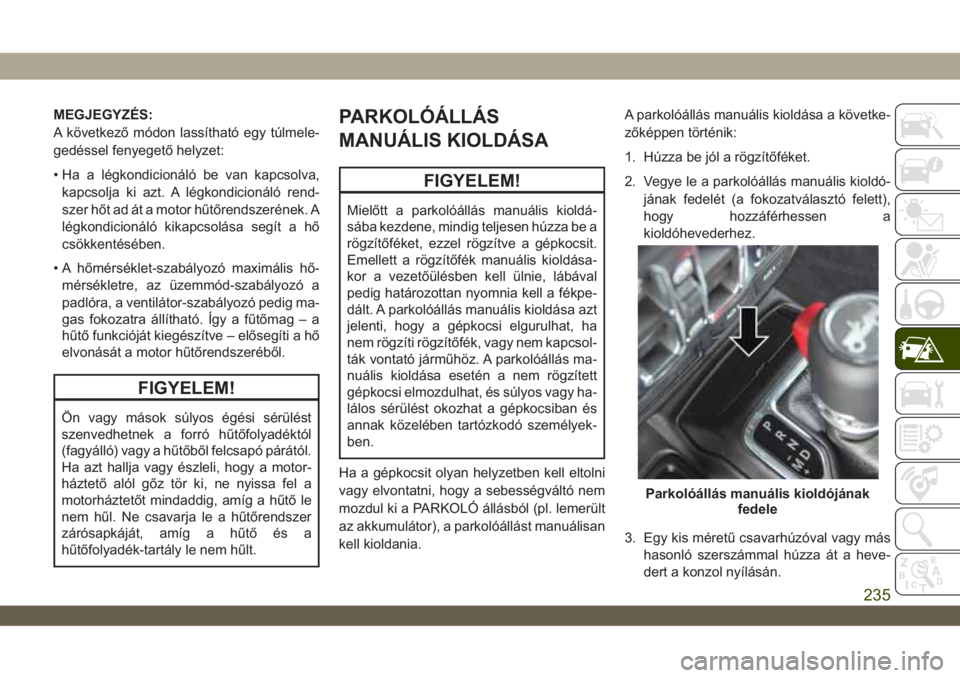

MEGJEGYZÉS:
A következő módon lassítható egy túlmele-
gedéssel fenyegető helyzet:
• Ha a légkondicionáló be van kapcsolva,
kapcsolja ki azt. A légkondicionáló rend-
szer hőt ad át a motor hűtőrendszerének. A
légkondicionáló kikapcsolása segít a hő
csökkentésében.
• A hőmérséklet-szabályozó maximális hő-
mérsékletre, az üzemmód-szabályozó a
padlóra, a ventilátor-szabályozó pedig ma-
gas fokozatra állítható. Így a fűtőmag – a
hűtő funkcióját kiegészítve – elősegíti a hő
elvonását a motor hűtőrendszeréből.
FIGYELEM!
Ön vagy mások súlyos égési sérülést
szenvedhetnek a forró hűtőfolyadéktól
(fagyálló) vagy a hűtőből felcsapó párától.
Ha azt hallja vagy észleli, hogy a motor-
háztető alól gőz tör ki, ne nyissa fel a
motorháztetőt mindaddig, amíg a hűtő le
nem hűl. Ne csavarja le a hűtőrendszer
zárósapkáját, amíg a hűtő és a
hűtőfolyadék-tartály le nem hűlt.

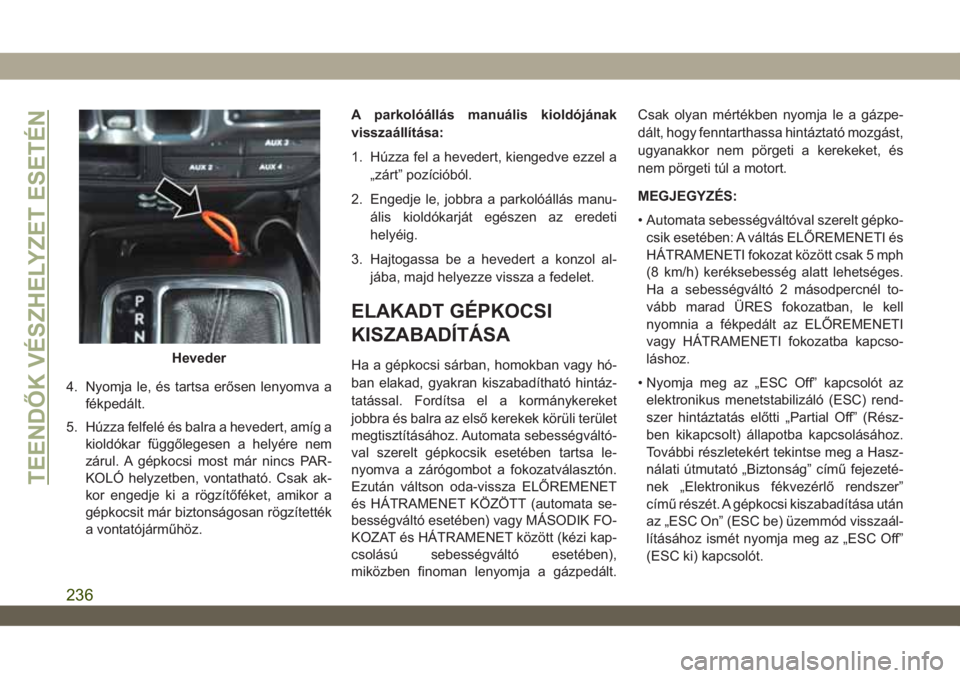

PARKOLÓÁLLÁS
MANUÁLIS KIOLDÁSA
FIGYELEM!
Mielőtt a parkolóállás manuális kioldá-
sába kezdene, mindig teljesen húzza be a
rögzítőféket, ezzel rögzítve a gépkocsit.
Emellett a rögzítőfék manuális kioldása-
kor a vezetőülésben kell ülnie, lábával
pedig határozottan nyomnia kell a fékpe-
dált. A parkolóállás manuális kioldása azt
jelenti, hogy a gépkocsi elgurulhat, ha
nem rögzíti rögzítőfék, vagy nem kapcsol-
ták vontató járműhöz. A parkolóállás ma-
nuális kioldása esetén a nem rögzített
gépkocsi elmozdulhat, és súlyos vagy ha-
lálos sérülést okozhat a gépkocsiban és
annak közelében tartózkodó személyek-
ben.
Ha a gépkocsit olyan helyzetben kell eltolni
vagy elvontatni, hogy a sebességváltó nem
mozdul ki a PARKOLÓ állásból (pl. lemerült
az akkumulátor), a parkolóállást manuálisan
kell kioldania.A parkolóállás manuális kioldása a követke-
zőképpen történik:
1. Húzza be jól a rögzítőféket.
2. Vegye le a parkolóállás manuális kioldó-
jának fedelét (a fokozatválasztó felett),
hogy hozzáférhessen a
kioldóhevederhez.
3. Egy kis méretű csavarhúzóval vagy más
hasonló szerszámmal húzza át a heve-
dert a konzol nyílásán.
Parkolóállás manuális kioldójának
fedele
235
Page 238 of 394

4. Nyomja le, és tartsa erősen lenyomva a
fékpedált.
5. Húzza felfelé és balra a hevedert, amíg a
kioldókar függőlegesen a helyére nem
zárul. A gépkocsi most már nincs PAR-
KOLÓ helyzetben, vontatható. Csak ak-
kor engedje ki a rögzítőféket, amikor a
gépkocsit már biztonságosan rögzítették
a vontatójárműhöz.A parkolóállás manuális kioldójának
visszaállítása:
1. Húzza fel a hevedert, kiengedve ezzel a
„zárt” pozícióból.
2. Engedje le, jobbra a parkolóállás manu-
ális kioldókarját egészen az eredeti
helyéig.
3. Hajtogassa be a hevedert a konzol al-
jába, majd helyezze vissza a fedelet.
ELAKADT GÉPKOCSI
KISZABADÍTÁSA
Ha a gépkocsi sárban, homokban vagy hó-
ban elakad, gyakran kiszabadítható hintáz-
tatással. Fordítsa el a kormánykereket
jobbra és balra az első kerekek körüli terület
megtisztításához. Automata sebességváltó-
val szerelt gépkocsik esetében tartsa le-
nyomva a zárógombot a fokozatválasztón.
Ezután váltson oda-vissza ELŐREMENET
és HÁTRAMENET KÖZÖTT (automata se-
bességváltó esetében) vagy MÁSODIK FO-
KOZAT és HÁTRAMENET között (kézi kap-
csolású sebességváltó esetében),
miközben finoman lenyomja a gázpedált.Csak olyan mértékben nyomja le a gázpe-
dált, hogy fenntarthassa hintáztató mozgást,
ugyanakkor nem pörgeti a kerekeket, és
nem pörgeti túl a motort.
MEGJEGYZÉS:
• Automata sebességváltóval szerelt gépko-
csik esetében: A váltás ELŐREMENETI és
HÁTRAMENETI fokozat között csak 5 mph
(8 km/h) keréksebesség alatt lehetséges.
Ha a sebességváltó 2 másodpercnél to-
vább marad ÜRES fokozatban, le kell
nyomnia a fékpedált az ELŐREMENETI
vagy HÁTRAMENETI fokozatba kapcso-
láshoz.
• Nyomja meg az „ESC Off” kapcsolót az
elektronikus menetstabilizáló (ESC) rend-
szer hintáztatás előtti „Partial Off” (Rész-
ben kikapcsolt) állapotba kapcsolásához.
További részletekért tekintse meg a Hasz-
nálati útmutató „Biztonság” című fejezeté-
nek „Elektronikus fékvezérlő rendszer”
című részét. A gépkocsi kiszabadítása után
az „ESC On” (ESC be) üzemmód visszaál-
lításához ismét nyomja meg az „ESC Off”
(ESC ki) kapcsolót.Heveder
TEENDŐK VÉSZHELYZET ESETÉN
236
Page 239 of 394

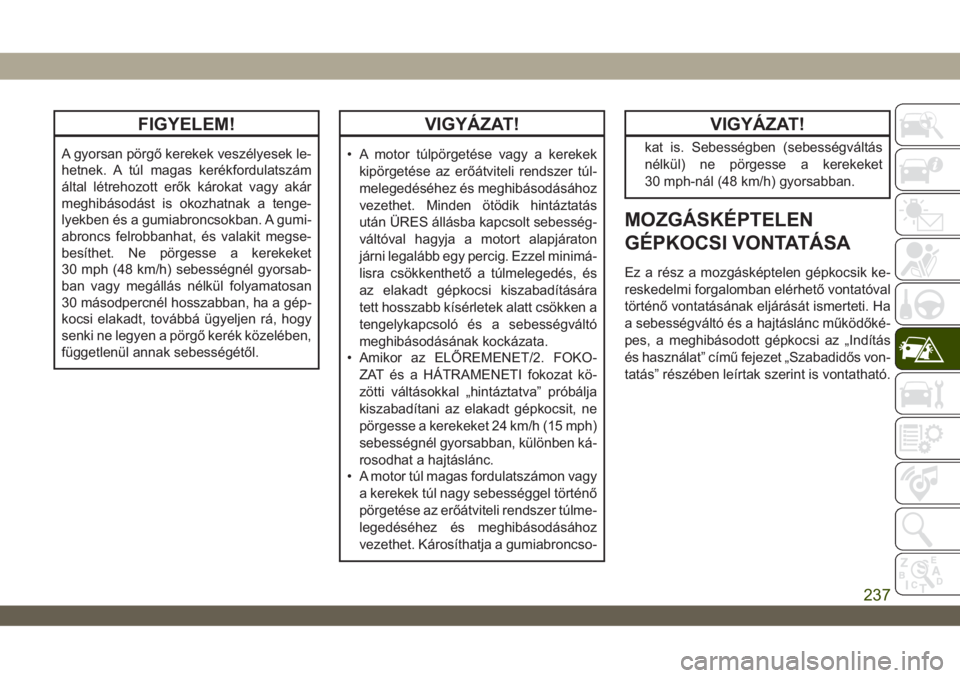

FIGYELEM!
A gyorsan pörgő kerekek veszélyesek le-
hetnek. A túl magas kerékfordulatszám
által létrehozott erők károkat vagy akár
meghibásodást is okozhatnak a tenge-
lyekben és a gumiabroncsokban. A gumi-
abroncs felrobbanhat, és valakit megse-
besíthet. Ne pörgesse a kerekeket
30 mph (48 km/h) sebességnél gyorsab-
ban vagy megállás nélkül folyamatosan
30 másodpercnél hosszabban, ha a gép-
kocsi elakadt, továbbá ügyeljen rá, hogy
senki ne legyen a pörgő kerék közelében,
függetlenül annak sebességétől.
VIGYÁZAT!
• A motor túlpörgetése vagy a kerekek
kipörgetése az erőátviteli rendszer túl-
melegedéséhez és meghibásodásához
vezethet. Minden ötödik hintáztatás
után ÜRES állásba kapcsolt sebesség-
váltóval hagyja a motort alapjáraton
járni legalább egy percig. Ezzel minimá-
lisra csökkenthető a túlmelegedés, és
az elakadt gépkocsi kiszabadítására
tett hosszabb kísérletek alatt csökken a
tengelykapcsoló és a sebességváltó
meghibásodásának kockázata.
• Amikor az ELŐREMENET/2. FOKO-
ZAT és a HÁTRAMENETI fokozat kö-
zötti váltásokkal „hintáztatva” próbálja
kiszabadítani az elakadt gépkocsit, ne
pörgesse a kerekeket 24 km/h (15 mph)
sebességnél gyorsabban, különben ká-
rosodhat a hajtáslánc.
• A motor túl magas fordulatszámon vagy
a kerekek túl nagy sebességgel történő
pörgetése az erőátviteli rendszer túlme-
legedéséhez és meghibásodásához
vezethet. Károsíthatja a gumiabroncso-
VIGYÁZAT!
kat is. Sebességben (sebességváltás
nélkül) ne pörgesse a kerekeket
30 mph-nál (48 km/h) gyorsabban.
MOZGÁSKÉPTELEN
GÉPKOCSI VONTATÁSA
Ez a rész a mozgásképtelen gépkocsik ke-
reskedelmi forgalomban elérhető vontatóval
történő vontatásának eljárását ismerteti. Ha
a sebességváltó és a hajtáslánc működőké-
pes, a meghibásodott gépkocsi az „Indítás
és használat” című fejezet „Szabadidős von-
tatás” részében leírtak szerint is vontatható.
237
Page 240 of 394

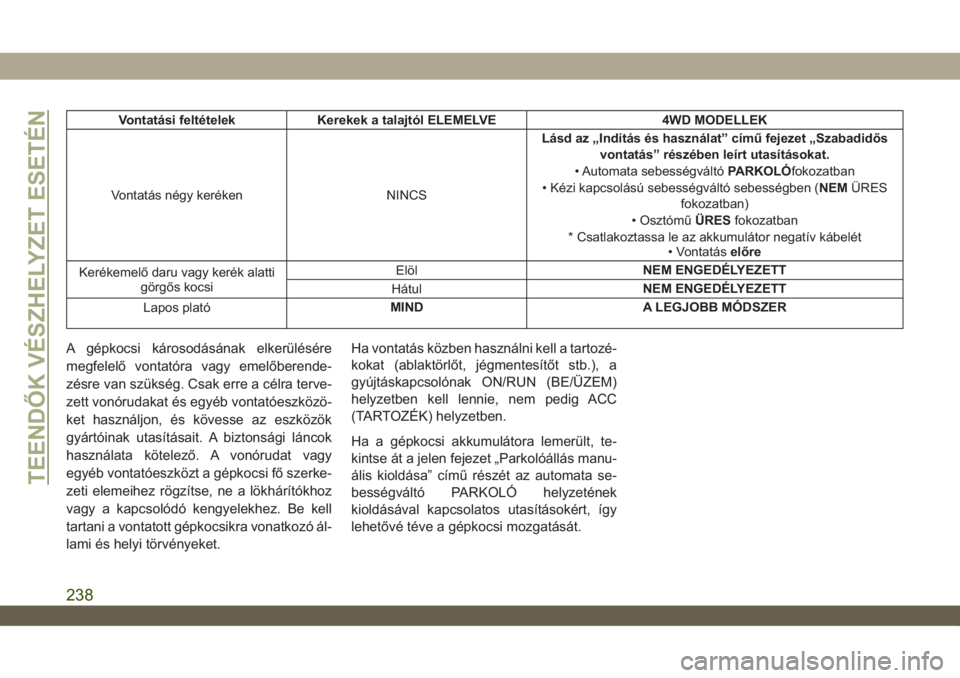

Vontatási feltételek Kerekek a talajtól ELEMELVE 4WD MODELLEK
Vontatás négy keréken NINCSLásd az „Indítás és használat” című fejezet „Szabadidős
vontatás” részében leírt utasításokat.
• Automata sebességváltóPARKOLÓfokozatban
• Kézi kapcsolású sebességváltó sebességben (NEMÜRES
fokozatban)
• OsztóműÜRESfokozatban
* Csatlakoztassa le az akkumulátor negatív kábelét
• Vontatáselőre
Kerékemelő daru vagy kerék alatti
görgős kocsiElölNEM ENGEDÉLYEZETT
HátulNEM ENGEDÉLYEZETT
Lapos platóMIND A LEGJOBB MÓDSZER
A gépkocsi károsodásának elkerülésére
megfelelő vontatóra vagy emelőberende-
zésre van szükség. Csak erre a célra terve-
zett vonórudakat és egyéb vontatóeszközö-
ket használjon, és kövesse az eszközök
gyártóinak utasításait. A biztonsági láncok
használata kötelező. A vonórudat vagy
egyéb vontatóeszközt a gépkocsi fő szerke-
zeti elemeihez rögzítse, ne a lökhárítókhoz
vagy a kapcsolódó kengyelekhez. Be kell
tartani a vontatott gépkocsikra vonatkozó ál-
lami és helyi törvényeket.Ha vontatás közben használni kell a tartozé-
kokat (ablaktörlőt, jégmentesítőt stb.), a
gyújtáskapcsolónak ON/RUN (BE/ÜZEM)
helyzetben kell lennie, nem pedig ACC
(TARTOZÉK) helyzetben.
Ha a gépkocsi akkumulátora lemerült, te-
kintse át a jelen fejezet „Parkolóállás manu-
ális kioldása” című részét az automata se-
bességváltó PARKOLÓ helyzetének
kioldásával kapcsolatos utasításokért, így
lehetővé téve a gépkocsi mozgatását.
TEENDŐK VÉSZHELYZET ESETÉN
238
