Külső izzók
Az izzó száma
Fényszórók (2)H4
Prémium fényszórók LED – (szerviz a hivatalos márkakereskedőnél)
Sport első helyzetjelző/irányjelző lámpák (2) 7442NALL
Prémium első helyzetjelző/irányjelző lámpák (2) LED – (szerviz a hivatalos márkakereskedőnél)
Alap (Sahara/Rubicon) irányjelző lámpa 7440NA
Alap (Sahara/Rubicon) helyzetjelző DRL lámpa 7443
Első oldalsó helyzetjelző lámpák (2) LED – (szerviz a hivatalos márkakereskedőnél)
Alap ködlámpákPSX24W
Prémium ködlámpák LED – (szerviz a hivatalos márkakereskedőnél)
Prémium LED-es hátsó lámpák LED – (szerviz a hivatalos márkakereskedőnél)
Alap hátsó lámpa, fék-/hátsó helyzetjelző izzó P27/7WK
Alap hátsó lámpa irányjelző izzó WY21W
Alap hátsó lámpa, tolató izzóW16W
Alap hátsó lámpa, oldalsó helyzetjelző LED – (szerviz a hivatalos márkakereskedőnél)
Középső kiegészítő féklámpa LED – (szerviz a hivatalos márkakereskedőnél)
RendszÁmtábla-világításW5W
Hátsó ködlámpaW21W
MEGJEGYZÉS:
A számok a hivatalos márkakereskedőktől megvásárolható, a kereskedelmi forgalomban is kapható izzókat jelölik.
Ha egy izzót ki kell cserélni, keresse fel a hivatalos márkakereskedést, vagy tekintse meg a megfelelő szervizelési útmutatót.
209

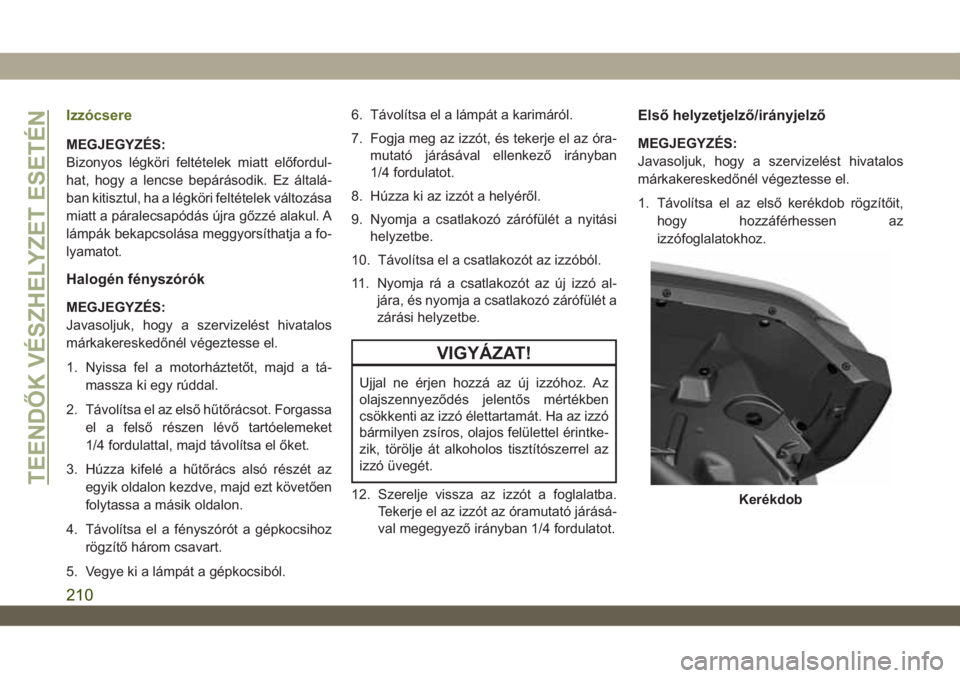

Izzócsere
MEGJEGYZÉS:
Bizonyos légköri feltételek miatt előfordul-
hat, hogy a lencse bepárásodik. Ez általá-
ban kitisztul, ha a légköri feltételek változása
miatt a páralecsapódás újra gőzzé alakul. A
lámpák bekapcsolása meggyorsíthatja a fo-
lyamatot.
Halogén fényszórók
MEGJEGYZÉS:
Javasoljuk, hogy a szervizelést hivatalos
márkakereskedőnél végeztesse el.
1. Nyissa fel a motorháztetőt, majd a tá-
massza ki egy rúddal.
2. Távolítsa el az első hűtőrácsot. Forgassa
el a felső részen lévő tartóelemeket
1/4 fordulattal, majd távolítsa el őket.
3. Húzza kifelé a hűtőrács alsó részét az
egyik oldalon kezdve, majd ezt követően
folytassa a másik oldalon.
4. Távolítsa el a fényszórót a gépkocsihoz
rögzítő három csavart.
5. Vegye ki a lámpát a gépkocsiból.6. Távolítsa el a lámpát a karimáról.
7. Fogja meg az izzót, és tekerje el az óra-
mutató járásával ellenkező irányban
1/4 fordulatot.
8. Húzza ki az izzót a helyéről.
9. Nyomja a csatlakozó zárófülét a nyitási
helyzetbe.
10. Távolítsa el a csatlakozót az izzóból.
11. Nyomja rá a csatlakozót az új izzó al-
jára, és nyomja a csatlakozó zárófülét a
zárási helyzetbe.
VIGYÁZAT!
Ujjal ne érjen hozzá az új izzóhoz. Az
olajszennyeződés jelentős mértékben
csökkenti az izzó élettartamát. Ha az izzó
bármilyen zsíros, olajos felülettel érintke-
zik, törölje át alkoholos tisztítószerrel az
izzó üvegét.
12. Szerelje vissza az izzót a foglalatba.
Tekerje el az izzót az óramutató járásá-
val megegyező irányban 1/4 fordulatot.
Első helyzetjelző/irányjelző
MEGJEGYZÉS:
Javasoljuk, hogy a szervizelést hivatalos
márkakereskedőnél végeztesse el.
1. Távolítsa el az első kerékdob rögzítőit,
hogy hozzáférhessen az
izzófoglalatokhoz.
Kerékdob
TEENDŐK VÉSZHELYZET ESETÉN
210

2. Forgassa el 1/4 fordulattal balra az aljzat
egységét, majd távolítsa el a házból. A
csere érdekében egyenesen húzza ki az
izzót az foglalatából.
Elöl lévő LED-es oldalsó helyzetjelző
Szervizeléshez keresse fel márkakereske-
dőjét.
Halogén első ködlámpa
MEGJEGYZÉS:
Javasoljuk, hogy a szervizelést hivatalos
márkakereskedőnél végeztesse el.
1. Az első ködlámpa hátsó részéhez történő
hozzáférés érdekében feküdjön a gépko-
csi alá.
2. Válassza le a vezetékköteg csatlakozóját
az első ködlámpa csatlakozójának
foglalatából.
3. Fogja meg határozottan az izzót a két
retesznél fogva, majd nyomja össze őket
az izzó első ködlámpafoglalat hátuljából
történő kiszabadításához.4. Egyenesen húzza ki az izzót a ház nyílá-
sán keresztül, majd csatlakoztassa a
pótizzót.
VIGYÁZAT!
Ujjal ne érjen hozzá az új izzóhoz. Az
olajszennyeződés jelentős mértékben
csökkenti az izzó élettartamát. Ha az izzó
bármilyen zsíros, olajos felülettel érintke-
zik, törölje át alkoholos tisztítószerrel az
izzó üvegét.
LED-es első ködlámpa
Szervizeléshez keresse fel márkakereske-
dőjét.
Hátsó helyzetjelző, féklámpa, irány-
jelző és tolatólámpa
1. Vegye le a belső kárpitpanel fedelét, hogy
hozzáférhessen a hátsó lámpa szerelvé-
nyének egyetlen rögzítőcsavarjához.2. Távolítsa el a rögzítőcsavart és válassza
le az elektromos csatlakozót, majd vegye
ki a hátsó lámpa szerelvényét a
gépkocsiból.
MEGJEGYZÉS:
Ha szükséges, nyomja be a szerelvény
kioldófülét – ezt belül, a lámpaburkolat
mögött találja.
Kárpitpanel fedele
211

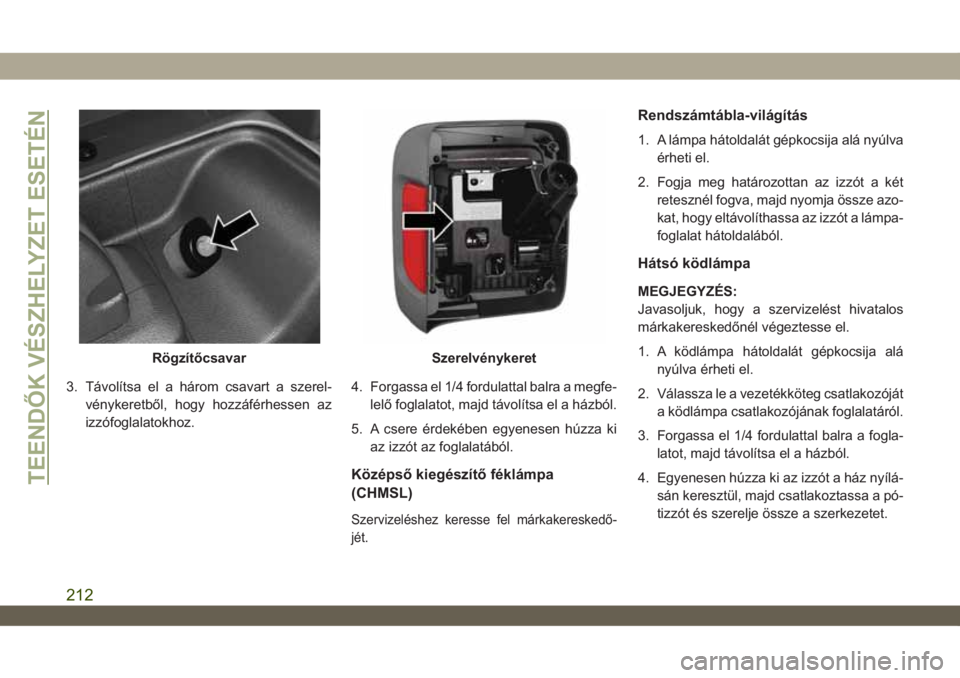

3. Távolítsa el a három csavart a szerel-
vénykeretből, hogy hozzáférhessen az
izzófoglalatokhoz.4. Forgassa el 1/4 fordulattal balra a megfe-
lelő foglalatot, majd távolítsa el a házból.
5. A csere érdekében egyenesen húzza ki
az izzót az foglalatából.
Középső kiegészítő féklámpa
(CHMSL)
Szervizeléshez keresse fel márkakereskedő-
jét.
Rendszámtábla-világítás
1. A lámpa hátoldalát gépkocsija alá nyúlva
érheti el.
2. Fogja meg határozottan az izzót a két
retesznél fogva, majd nyomja össze azo-
kat, hogy eltávolíthassa az izzót a lámpa-
foglalat hátoldalából.
Hátsó ködlámpa
MEGJEGYZÉS:
Javasoljuk, hogy a szervizelést hivatalos
márkakereskedőnél végeztesse el.
1. A ködlámpa hátoldalát gépkocsija alá
nyúlva érheti el.
2. Válassza le a vezetékköteg csatlakozóját
a ködlámpa csatlakozójának foglalatáról.
3. Forgassa el 1/4 fordulattal balra a fogla-
latot, majd távolítsa el a házból.
4. Egyenesen húzza ki az izzót a ház nyílá-
sán keresztül, majd csatlakoztassa a pó-
tizzót és szerelje össze a szerkezetet.
RögzítőcsavarSzerelvénykeret
TEENDŐK VÉSZHELYZET ESETÉN
212

VIGYÁZAT!
Ujjal ne érjen hozzá az új izzóhoz. Az
olajszennyeződés jelentős mértékben
csökkenti az izzó élettartamát. Ha az izzó
bármilyen zsíros, olajos felülettel érintke-
zik, törölje át alkoholos tisztítószerrel az
izzó üvegét.
BIZTOSÍTÉKOK
FIGYELEM!
• Kiolvadt biztosítékot mindig az eredeti-
vel megegyező értékűre cseréljen. Ne
cseréljen ki biztosítékot nagyobb áram-
erősségűre. Ne cseréljen ki kiolvadt biz-
tosítékot fémvezetékre, sem más
egyéb vezető tulajdonságú anyagra. A
nem megfelelő biztosíték használata
FIGYELEM!
súlyos személyi sérülést, tüzet és/vagy
anyagi kárt okozhat.
• Biztosítékok cseréje előtt győződjön
meg arról, hogy a gyújtás ki van kap-
csolva, és minden fogyasztót kikap-
csolt.
• Ha a kicserélt biztosíték újra kiolvad,
forduljon hivatalos márkaszervizéhez.
• Ha biztonsági rendszer (légzsák rend-
szer, fékrendszer), hajtásrendszer (mo-
torrendszer, sebességváltó rendszer)
vagy kormányrendszer általános védő-
biztosítéka olvad ki, forduljon hivatalos
márkaszervizéhez.
Általános információk
A biztosítékok megvédik az elektromos
rendszert a túláramtól.Ha egy eszköz nem működik, keressen
szakadást/olvadást a késes biztosítékok biz-
tosítékelemében.
Felhívjuk figyelmét, hogy kikapcsolt motor
mellett a tápaljzatok huzamosabb ideig tör-
ténő használata lemerítheti a gépkocsi akku-
mulátorát.
Áramelosztó központ (PDC)
Az áramelosztó központ a motortérben, az
akkumulátor mellett található. Ez a központ
tartalmazza a kivehető biztosítékokat, a mini
biztosítékokat és a reléket. A PDC felső fe-
dele minden szervizelhető biztosíték/relé
helyével, funkciójával és méretével fel van
címkézve.
213

Hely jelölése Kivehető biztosíték Mikro biztosíték Leírás
F01 – – Tartalék
F02 40 A, zöld – Önindító
(*)
F03
– 5 A, barnaIntelligens akkumulátor-érzékelő (IBS)
(*)
F04 – 20 A, sárgaÜzemanyag-szivattyú MTR/FPCM
(*)
F05 – 5 A, barna Biztonsági átjáró
(*)
F06 – – Tartalék
F07 – 15 A, kék Alacsony hőmérsékletű hűtőszivattyú (LTR) – ha része
a felszereltségnek
(*)
F08 – 15 A, kék Erőátviteli vezérlőmodul TCM-8HP CYGNUS
(*)
F09 – – Tartalék
F10 – 15 A, kék Gyújtáscsomópont (KIN)/rádiófrekvenciás elosztó (RF
HUB)/elektromos kormányzár (ESCL)
(*)
F11 – 10 A, piros UCI-aljzat (USB és AUX)
F12 – 25 A színtelen HIFI erősítő
F13 – – Tartalék
F14 – – Tartalék
TEENDŐK VÉSZHELYZET ESETÉN
214

Hely jelölése Kivehető biztosíték Mikro biztosíték Leírás
F15 – 15 A, kék Műszerfalcsoport (IPC)/kapcsolósor – nehéz elektromos
csomag (KAPCSOLÓSOR – HD ELEC)
(*)
F16 – – Tartalék
F17 – – Tartalék
F18 – 10 A, piros Légkondicionáló-tengelykapcsoló (AC CLUTCH)
(*)
F19 – – Tartalék
F20 30 A, rózsaszín – Központi karosszéria-vezérlő (CBC) 1 – BELSŐ VILÁ-
GÍTÁS
F21 – 20 A, sárga HÁTSÓ ABLAKTÖRLŐ
F22 – 10 A, piros Motorvezérlő modul (ECM)/hajtásláncvezérlő modul
(PCM)/motor-generátoregység (MGU),
FELÉBRESZTÉS/teljesítménycsomag-egység (PPU),
FELÉBRESZTÉS
(*)
F23 – 10 A, piros Hajtásláncvezérlő modul (PCM)/motorvezérlő modul
(ECM)
(*)
F24 – – Tartalék
F25 – 10 A, piros Elektromos váltómodul (MOD_SBW)
(*)
F26 40 A, zöld – Központi karosszéria-vezérlő (CBC)2–1.SZ.KÜLSŐ
VILÁGÍTÁS
F27 30 A, rózsaszín – Első ablaktörlők
215

Hely jelölése Kivehető biztosíték Mikro biztosíték Leírás
F28 40 A, zöld – Központi karosszéria-vezérlő (CBC) 3 – KÖZPONTI
ZÁR
F29 40 A, zöld – Központi karosszéria-vezérlő (CBC)4–2.SZ.KÜLSŐ
VILÁGÍTÁS
F30 – – Tartalék
F31 – 10 A, piros DIAGNOSZTIKAI PORT
(*)
F32 – 10 A, piros Fűtés, szellőzés, légkondicionálás modul (HVAC CTRL
MOD)/kormányzár (SCL)/utasosztályozó modul (OCM)/
vezető jelenlétét érzékelő modul (DPDM)
(*)
F33 – 10 A, piros ParkTronics rendszer (PTS)/infravörös kameramodul
(IRCM)/légzsák-letiltási lámpák (AIRBAG DISABLE
LMPS)
(*)
F34 – 10 A, piros Elektronikus menetstabilizátor (ESC)/elektrohidraulikus
kormányzás (EHPS)/SmartBar vezérlőmodul (SBCM),
FELÉBRESZTÉS
(*)
F35 30 A, rózsaszín – FÉK-VÁKUUMSZIVATTYÚ – ha része a felszereltség-
nek
(*)
F36 30 A, rózsaszín – UTÁNFUTÓ-VONTATÁSI MODUL – ha része a felsze-
reltségnek
F37 30 A, rózsaszín – UTÁNFUTÓ-VONTATÁSI CSATLAKOZÓ 7W – ha ré-
sze a felszereltségnek
TEENDŐK VÉSZHELYZET ESETÉN
216

Hely jelölése Kivehető biztosíték Mikro biztosíték Leírás
F38 20 A, kék – Motorvezérlő modul (ECM)
(*)
F39 – – Tartalék
F40 – 15 A, kék Hajtásláncvezérlő modul (DTCM)/tengelyzár (AXLE
LOC) FT_RR
(*)
F41 – 15 A, kék Műszercsoport (IC)/biztonsági átjáró (SGW), FELÉB-
RESZTÉS
(*)
F42 – 10 A, piros Hajtásláncvezérlő relé vezérlő betáplálás (elektromos
stop/start)/tartalék (szíjas indítómotor-generátor) – ha
része a felszereltségnek
(*)
F43 20 A, sárga DUGASZOLÓ ALJZAT (CSOMAGTÉR), AKKUMULÁ-
TOR
(*)
F44 – 10 A, piros Infravörös kamera (IRCAM), FŰTŐEGYSÉGEK
(*)
F45 – 20 A, sárga DUGASZOLÓ ALJZAT (CSOMAGTÉR), GYÚJTÁS*
(*)
F46 – 10 A, piros AUTO HDLP LVL MOD/LVL MTR/HDLP SW
(*)
F47 – – Tartalék
F48 – – Tartalék
F49 – 10 A, piros Utasvédelmi biztonsági vezérlőegység (ORC)
(*)
217

Hely jelölése Kivehető biztosíték Mikro biztosíték Leírás
F50 – 10 A, piros HD ACC – ha része a felszereltségnek
(*)
F51 – 10 A, piros Digitális TV (DSRC)/USB/belső visszapillantó tükör
(ISRVM)/iránytűmodul (CSGM)
F52 – 20 A, sárga SZIVARGYÚJTÓ LTR
F53 – – Tartalék
F54 – – Tartalék
F55 – – Tartalék
F56 – 10 A, piros GÉPKOCSIN BELÜLI HŐMÉRSÉKLET-ÉRZÉKELŐ
F57 – 20 A, sárga Első vezetőülés-fűtés
F58 – 20 A, sárga Első utasülés-fűtés
F59 – – Tartalék
F60 – 15 A, kék Komfort kormánykerék-modul (CSWM) (HTD STR
WHEEL)
F61 – 10 A, piros Bal oldali holtszög-érzékelő (LBSS)/jobb oldali holtszög-
-érzékelő (RBSS)
(*)
F62 – – Tartalék
F63 – 10 A, piros Utasvédelmi biztonsági vezérlőegység (ORC)
(*)
F64 – – Tartalék
F65 – – Tartalék
F66 40 A, zöld – HVAC BEFÚVÓ MTR FRT
(*)
TEENDŐK VÉSZHELYZET ESETÉN
218
