Uvod
Biodizel
U Vašem vozilu možete koristiti
biodizelske mješavine s ne više od 7%
biodizela dostupne na tržištu, poznate
kao "B7 dizel" ukoliko su u skladu s EN
14214 standardom (EN je kratica za
“Europsku Normu”). Upotreba biogoriva
s više od 7% biodizela napravljenih od
repičinog metilestera (RME), metilnog
estera masnih kiselina (FAME), metil
estera biljnih ulja (VME) itd. ili miješanje
dizelskog goriva s biodizelom oštetit će
motor i sustav za dovod goriva.
Garancija ne pokriva popravak ili
zamjenu potrošenih ili oštećenih dijelova
čiji je uzrok korištenje nepreporučenog
goriva. V

aše vozilo ne zahtijeva poseban
postupak razrade. Slijedeći nekoliko
osnovnih mjera opreza prvih 1.000 km
možete doprinjeti kvalitetnijem radu,
ekonomičnosti i trajnosti Vašeg vozila.
• Ne krećite punim gasom.
• Tijekom vožnje održavajte brzinu između 2.000 i 4.000 okretaja u minu-
ti.
• Ne vozite predugo istom brzinom. Mijenjanje brzine potrebno je kako bi
se motor pravilno razradio.
• Izbjegavajte naglo kočenje, osim u nuždi, kako biste omogućili potpunu
učinkovitost kočnica.
• Ne ostavljajte motor u praznom hodu duže od 3 minute odjednom.
• Ne priključujte prikolicu tijekom prvih 2.000 km.OPREZ

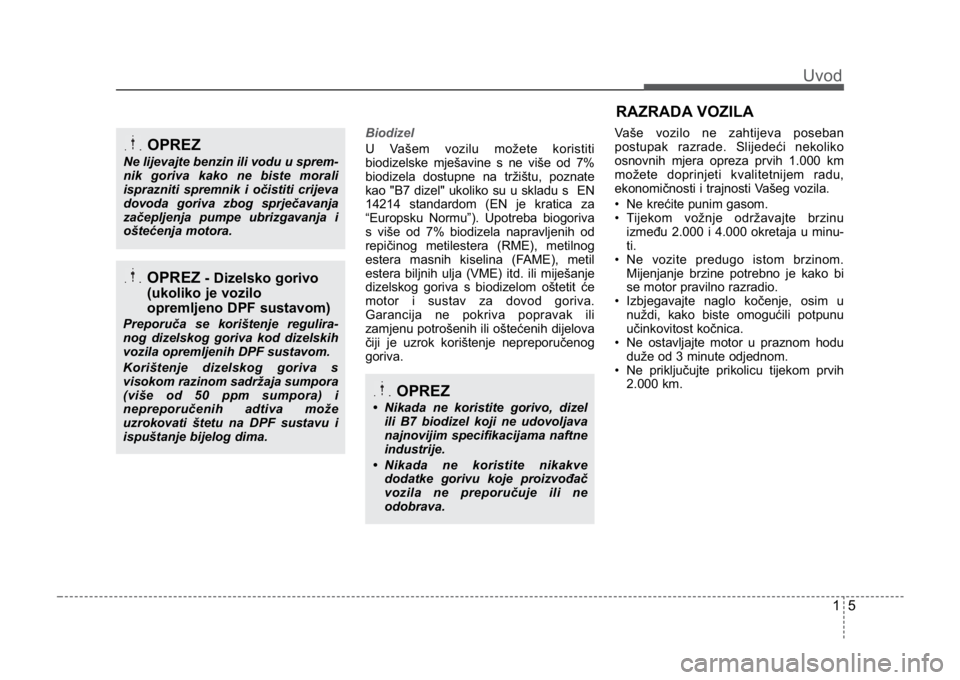

Ne lijevajte benzin ili vodu u sprem-
nik goriva kako ne biste morali
isprazniti spremnik i očistiti crijeva
dovoda goriva zbog sprječavanja
začepljenja pumpe ubrizgavanja i
oštećenja motora.
OPREZ- Dizelsko gorivo
(ukoliko je vozilo
opremljeno DPF sustavom)
Preporuča se korištenje regulira-
nog dizelskog goriva kod dizelskih
vozila opremljenih DPF sustavom.
Korištenje dizelskog goriva s
visokom razinom sadržaja sumpora
(više od 50 ppm sumpora) i
nepreporučenih adtiva može
uzrokovati štetu na DPF sustavu i
ispuštanje bijelog dima.
OPREZ
• Nikada ne koristite gorivo, dizel
ili B7 biodizel koji ne udovoljava
najnovijim specifikacijama naftne
industrije.
• Nikada ne koristite nikakve dodatke gorivu koje proizvođač
vozila ne preporučuje ili ne
odobrava.
RAZRADA VOZILA
SPORTSWAGON JD HR 01_LM (FL).qxd 13.11.2012 14:12 Page 5

Uvod
61
* : ukoliko je u opremi
* Za detaljnija objašnjenja pogledajtePoglavlje 4, “Instrumenti”.

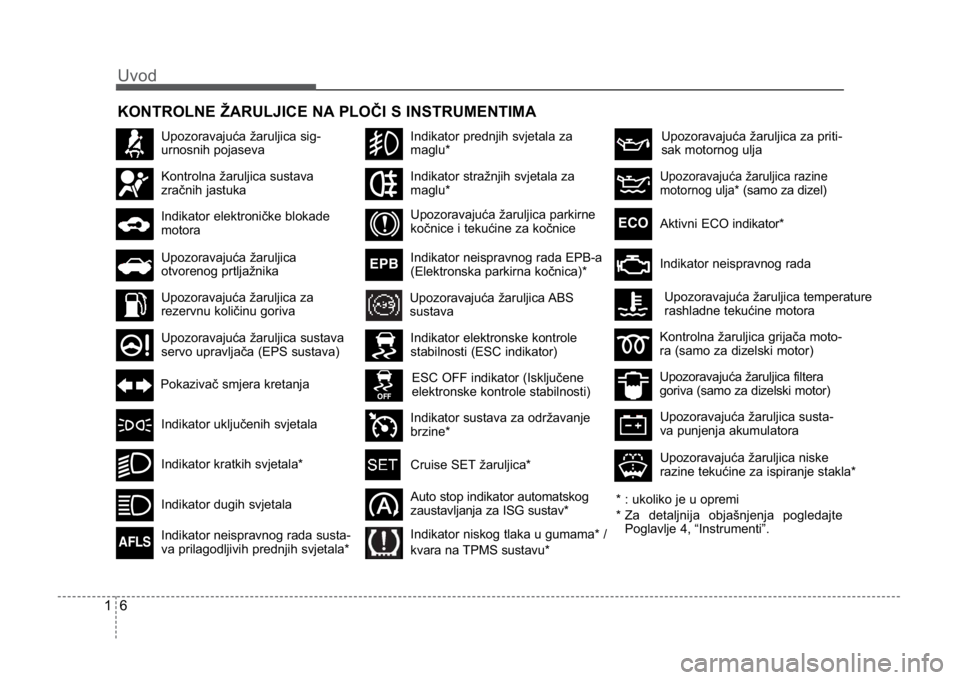

Upozoravajuća žaruljica susta-
va punjenja akumulatora
Kontrolna žaruljica grijača moto-
ra (samo za dizelski motor)
Upozoravajuća žaruljica filtera
goriva (samo za dizelski motor)Upozoravajuća žaruljica temperature
rashladne tekućine motora
KONTROLNE ŽARULJICE NA PLOČI S INSTRUMENTIMA
Upozoravajuća žaruljica sig-
urnosnih pojaseva
Indikator dugih svjetala
Indikator uključenih svjetala
Pokazivač smjera kretanja
Upozoravajuća žaruljica ABS
sustava
Kontrolna žaruljica sustava
zračnih jastuka
Upozoravajuća žaruljica za
rezervnu količinu goriva
Indikator elektronske kontrole
stabilnosti (ESC indikator)
ESC OFF indikator (Isključene
elektronske kontrole stabilnosti)
Indikator elektroničke blokade
motora
Indikator kratkih svjetala*
Upozoravajuća žaruljica
otvorenog prtljažnika
Upozoravajuća žaruljica sustava
servo upravljača (EPS sustava)
Indikator neispravnog rada susta-
va prilagodljivih prednjih svjetala*
AFLS
Indikator prednjih svjetala za
maglu*
Indikator stražnjih svjetala za
maglu*
Upozoravajuća žaruljica parkirne
kočnice i tekućine za kočnice
Indikator neispravnog rada EPB-a
(Elektronska parkirna kočnica)*
EPB
Aktivni ECO indikator*ECO
Auto stop indikator automatskog
zaustavljanja za ISG sustav*
Indikator sustava za održavanje
brzine*
Cruise SET žaruljica*
Upozoravajuća žaruljica za priti-
sak motornog ulja
Indikator neispravnog rada
Upozoravajuća žaruljica razine
motornog ulja* (samo za dizel)
Indikator niskog tlaka u gumama* /
kvara na TPMS sustavu*
Upozoravajuća žaruljica niske
razine tekućine za ispiranje stakla*
SPORTSWAGON JD HR 01_LM (FL).qxd 13.11.2012 14:12 Page 6

Pogled na Vaše vozilo
Vanjski izgled (prednji) . . . . . . . . . . . . . . . . . . 2-2
Vanjski izgled (stražnji) . . . . . . . . . . . . . . . . . . 2-3
Unutrašnji izgled . . . . . . . . . . . . . . . . . . . . . . . 2-4
Ploča s instrumentima . . . . . . . . . . . . . . . . . . 2-5
Prostor za motor . . . . . . . . . . . . . . . . . . . . . . . 2-6
2
SPORTSWAGON JD HR 02_FDe 2.qxd 13.11.2012 14:15 Page 1

Pogled na Vaše vozilo
22
VANJSKI IZGLED (PREDNJI)

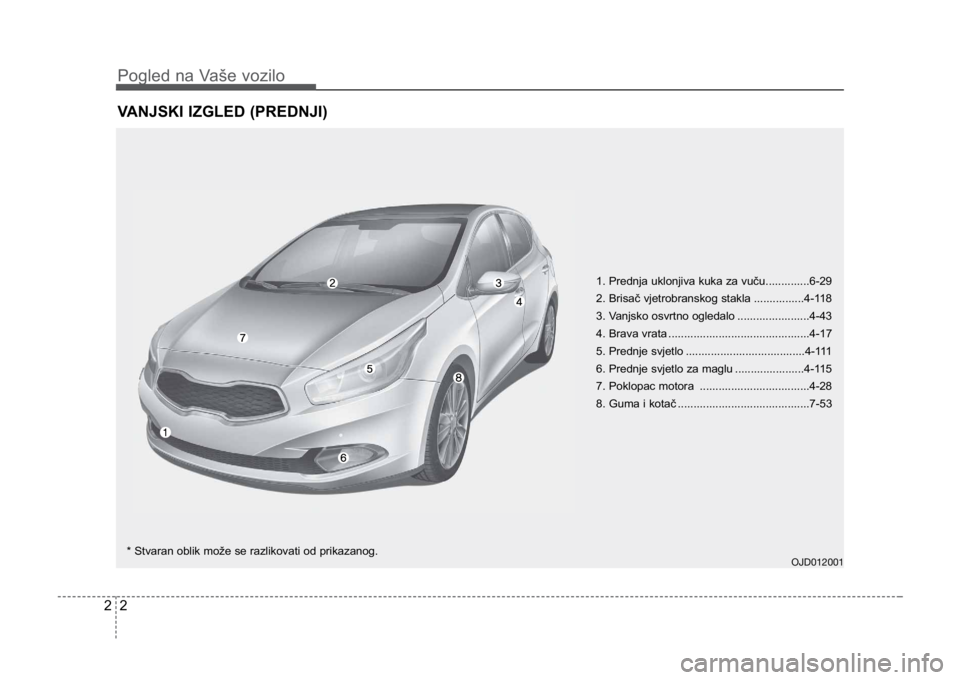

1. Prednja uklonjiva kuka za vuču..............6-29
2. Brisač vjetrobranskog stakla ................4-118
3. Vanjsko osvrtno ogledalo .......................4-43
4. Brava vrata .............................................4-17
5. Prednje svjetlo ......................................4-111
6. Prednje svjetlo za maglu ......................4-115
7. Poklopac motora ...................................4-28
8. Guma i kotač ..........................................7-53
OJD012001* Stvaran oblik može se razlikovati od prikazanog.
SPORTSWAGON JD HR 02_FDe 2.qxd 13.11.2012 14:15 Page 2

23
Pogled na Vaše vozilo
VANJSKI IZGLED (STRAŽNJI)

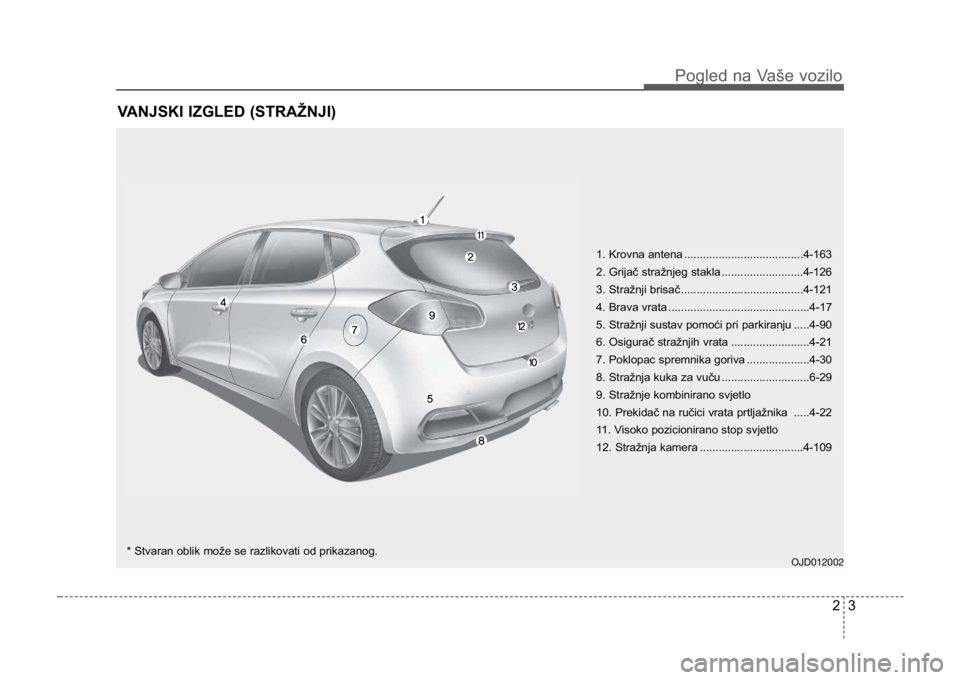

1. Krovna antena ......................................4-163
2. Grijač stražnjeg stakla ..........................4-126
3. Stražnji brisač .......................................4-121
4. Brava vrata .............................................4-17
5. Stražnji sustav pomoći pri parkiranju .....4-90
6. Osigurač stražnjih vrata .........................4-21
7. Poklopac spremnika goriva ....................4-30
8. Stražnja kuka za vuču ............................6-29
9. Stražnje kombinirano svjetlo
10. Prekidač na ručici vrata prtljažnika .....4-22
11. Visoko pozicionirano stop svjetlo
12. Stražnja kamera .................................4-109
OJD012002* Stvaran oblik može se razlikovati od prikazanog.
SPORTSWAGON JD HR 02_FDe 2.qxd 13.11.2012 14:15 Page 3

Pogled na Vaše vozilo
42
UNUTRAŠNJI IZGLED

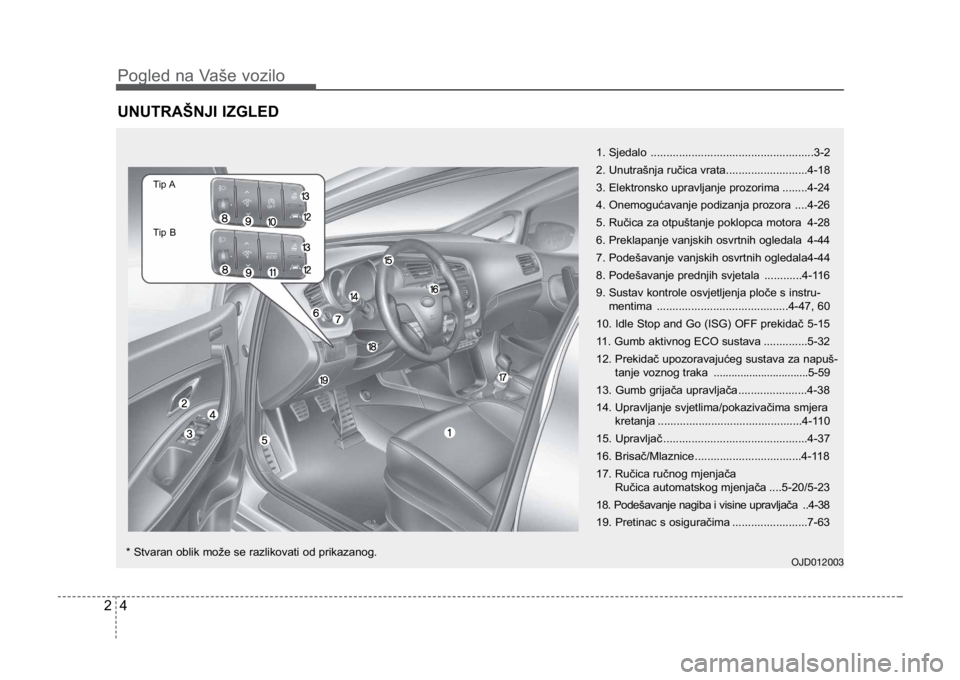

1. Sjedalo ....................................................3-2
2. Unutrašnja ručica vrata..........................4-18
3. Elektronsko upravljanje prozorima ........4-24
4. Onemogućavanje podizanja prozora ....4-26
5. Ručica za otpuštanje poklopca motora 4-28
6. Preklapanje vanjskih osvrtnih ogledala 4-44
7. Podešavanje vanjskih osvrtnih ogledala4-44
8. Podešavanje prednjih svjetala ............4-116
9. Sustav kontrole osvjetljenja ploče s instru-mentima ..........................................4-47, 60
10. Idle Stop and Go (ISG) OFF prekidač 5-15
11. Gumb aktivnog ECO sustava ..............5-32
12. Prekidač upozoravajućeg sustava za napuš- tanje voznog traka ................................5-59
13. Gumb grijača upravljača ......................4-38
14. Upravljanje svjetlima/pokazivačima smjera kretanja ..............................................4-110
15. Upravljač ..............................................4-37
16. Brisač/Mlaznice ..................................4-118
17. Ručica ručnog mjenjača Ručica automatskog mjenjača ....5-20/5-23
18. Podešavanje nagiba i visine upravljača ..4-38
19. Pretinac s osiguračima ........................7-63
OJD012003* Stvaran oblik može se razlikovati od prikazanog.
Tip A
Tip B
SPORTSWAGON JD HR 02_FDe 2.qxd 13.11.2012 14:15 Page 4

25
Pogled na Vaše vozilo
PLOČA S INSTRUMENTIMA
OJD012004* Stvaran oblik može se razlikovati od prikazanog.

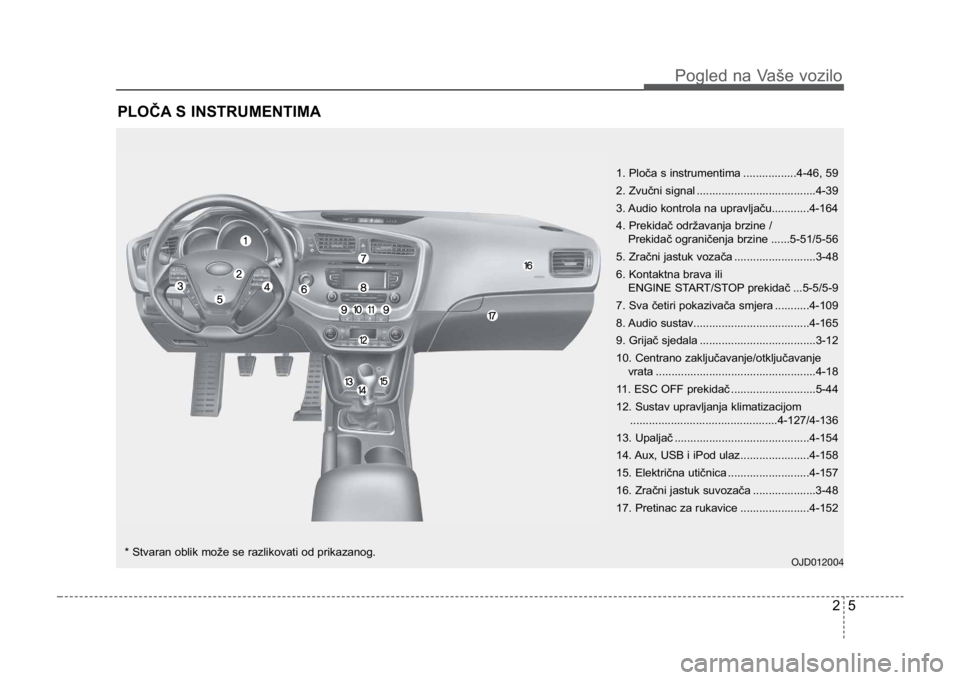

1. Ploča s instrumentima .................4-46, 59
2. Zvučni signal ......................................4-39
3. Audio kontrola na upravljaču............4-164
4. Prekidač održavanja brzine / Prekidač ograničenja brzine ......5-51/5-56
5. Zračni jastuk vozača ..........................3-48
6. Kontaktna brava ili ENGINE START/STOP prekidač ...5-5/5-9
7. Sva četiri pokazivača smjera ...........4-109
8. Audio sustav.....................................4-165
9. Grijač sjedala .....................................3-12
10. Centrano zaključavanje/otključavanje vrata ...................................................4-18
11. ESC OFF prekidač ...........................5-44
12. Sustav upravljanja klimatizacijom ...............................................4-127/4-136
13. Upaljač ...........................................4-154
14. Aux, USB i iPod ulaz......................4-158
15. Električna utičnica ..........................4-157
16. Zračni jastuk suvozača ....................3-48
17. Pretinac za rukavice ......................4-152
SPORTSWAGON JD HR 02_FDe 2.qxd 13.11.2012 14:15 Page 5

Pogled na Vaše vozilo
62
PROSTOR ZA MOTOR

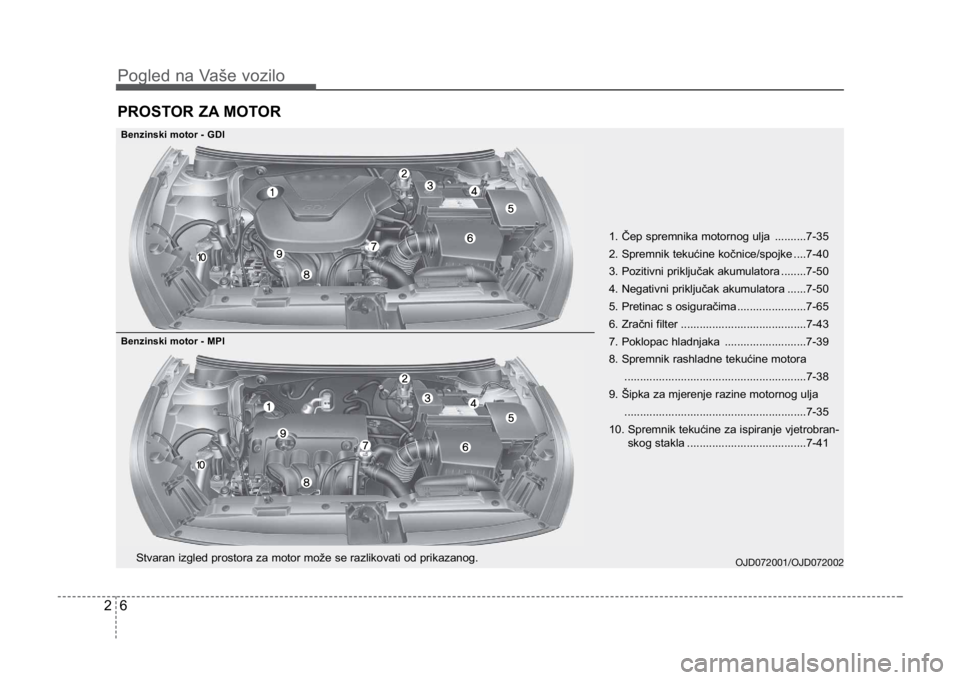

OJD072001/OJD072002Stvaran izgled prostora za motor može se razlikovati od prikazanog.1. Čep spremnika motornog ulja ..........7-35
2. Spremnik tekućine kočnice/spojke ....7-40
3. Pozitivni priključak akumulatora ........7-50
4. Negativni priključak akumulatora ......7-50
5. Pretinac s osiguračima ......................7-65
6. Zračni filter ........................................7-43
7. Poklopac hladnjaka ..........................7-39
8. Spremnik rashladne tekućine motora
..........................................................7-38
9. Šipka za mjerenje razine motornog ulja ..........................................................7-35
10. Spremnik tekućine za ispiranje vjetrobran- skog stakla ......................................7-41
Benzinski motor - GDI
Benzinski motor - MPI
SPORTSWAGON JD HR 02_FDe 2.qxd 13.11.2012 14:15 Page 6

27
Pogled na Vaše vozilo
OJD072003Stvaran izgled prostora za motor može se razlikovati od prikazanog.1. Čep spremnika motornog ulja ..........7-35

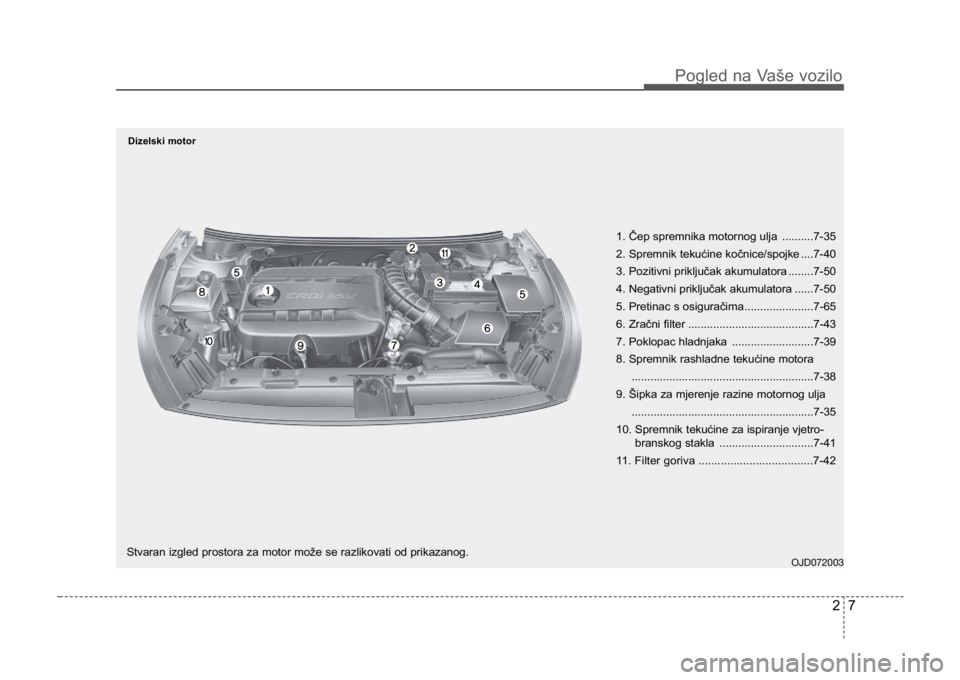

2. Spremnik tekućine kočnice/spojke ....7-40
3. Pozitivni priključak akumulatora ........7-50
4. Negativni priključak akumulatora ......7-50
5. Pretinac s osiguračima ......................7-65
6. Zračni filter ........................................7-43
7. Poklopac hladnjaka ..........................7-39
8. Spremnik rashladne tekućine motora
..........................................................7-38
9. Šipka za mjerenje razine motornog ulja ..........................................................7-35
10. Spremnik tekućine za ispiranje vjetro- branskog stakla ..............................7-41
11. Filter goriva ....................................7-42
Dizelski motor
SPORTSWAGON JD HR 02_FDe 2.qxd 13.11.2012 14:15 Page 7
