Lancia Delta 2008 Libretto Uso Manutenzione (in Italian)

10CONOSCENZA DELLA VETTURA
Se la spia xsi accende durante la marcia
(unitamente al messaggio visualizzato dal di-
splay) fermarsi immediatamente e rivolger-
si alla Rete Assistenziale Lancia.
Usura pastiglie freno (giallo ambra)
La spia (o il simbolo sul display) si accende
quando le pastiglie dei freni anteriori risulta-
no usurate; in tal caso provvedere alla sostitu-
zione appena possibile. Il display visualizza il messaggio
dedicato.
d
Avaria air bag (rossa)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni se-
condi. L’accensione della spia in modo perma-
nente indica una anomalia all’impianto air bag.
Il display visualizza il messaggio dedicato.
¬
Se la spia ¬non si accende ruotando la chia-
ve in posizione MAR oppure rimane accesa
durante la marcia (unitamente al messaggio
visualizzato dal display) è possibile che sia pre-
sente un’anomalia nei sistemi di ritenuta;in tal ca-
so gli air bag o i pretensionatori potrebbero non at-
tivarsi in caso di incidente o, in un più limitato nu-
mero di casi, attivarsi erroneamente. Prima di pro-
seguire, contattare la Rete Assistenziale Lancia per
l’immediato controllo del sistema.
Avaria EBD (rossa)
L’accensione contemporanea delle spiexe>
con motore acceso indica un’anomalia del si-
stema EBD oppure che il sistema non risulta di-
sponibile; in questo caso con frenate violente
si può avere un blocco precoce delle ruote po-
steriori, con possibilità di sbandamento.
Guidando con estrema cautela raggiungere imme-
diatamente la Rete Assistenziale Lancia per la verifica del-
l’impianto. Il display visualizza il messaggio dedicato.
x
>
AVVERTENZA Poiché la vettura è dotata di rilevatore
di usura per le pastiglie freni anteriori, procedere, in oc-
casione della loro sostituzione, anche al controllo delle pa-
stiglie freni posteriori.

CONOSCENZA DELLA VETTURA11
1L’avaria della spia ¬viene segnalata dal
lampeggio, oltre i normali 4 secondi, della
spia
“, che segnala air bag frontale passeg-
gero disinserito. In aggiunta il sistema air bag prov-
vede alla disattivazione automatica degli air bag
lato passeggero (frontale e laterale). In tal caso la
spia
¬potrebbe non segnalare eventuali anomalie
dei sistemi di ritenuta. Prima di proseguire contat-
tare la Rete Assistenziale Lancia per l’immediato
controllo del sistema.
Air bag lato passeggero/air bag laterali
disinseriti (giallo ambra)
La spia
“si accende disinserendo l’air bag fron-
tale lato passeggero e l’air bag laterale. Con air
bag frontali passeggero inseriti, ruotando la chiave in po-
sizione MAR, la spia
“si accende a luce fissa per circa 4
secondi, lampeggia per i successivi 4 secondi dopodiché si
deve spegnere.
“
L’avaria della spia “viene segnalata dal-
l'accensione della spia
¬. In aggiunta il si-
stema air bag provvede alla disattivazione
automatica degli airbag lato passeggero (frontale
e laterale dove previsto). Prima di proseguire con-
tattare la Rete Assistenziale Lancia per l’immediato
controllo del sistema.
Cinture di sicurezza non allacciate
(rossa)
La spia si accende in modo permanente con vet-
tura non in movimento e cintura di sicurezza la-
to guida non correttamente allacciata. La spia si accen-
derà in modo lampeggiante, unitamente ad un avvisato-
re acustico (buzzer) quando, a vettura in movimento, le
cinture dei posti anteriori non sono correttamente allac-
ciate.
L’avvisatore acustico (buzzer) del sistema S.B.R. (Seat Belt
Reminder) può essere escluso in modo permanente uni-
camente dalla Rete Assistenziale Lancia.
È possibile riattivare il sistema mediante Menu di Setup.
<

12CONOSCENZA DELLA VETTURA
Insufficiente ricarica batteria (rossa)
Ruotando la chiave in posizione MAR la spia (o
il simbolo sul display) si accende, ma deve spe-
gnersi appena avviato il motore (con motore al
minimo è ammesso un breve ritardo nello spegnimento).
Se la spia rimane accesa/o fissa o lampeggiante rivolger-
si immediatamente alla Rete Assistenziale Lancia.
w
Insufficiente pressione olio motore
(rossa)
Ruotando la chiave in posizione MAR la spia
si accende, ma deve spegnersi appena avviato il
motore (è ammesso un breve ritardo nello spegnimento).
In caso di insufficiente pressione olio motore il display
visualizza un messaggio dedicato.
Olio degradato (versioni Multijet con DPF)
La spia si accende in modalità lampeggiante quando il si-
stema rileva degrado olio motore.
Successivamente alla prima segnalazione, ad ogni avvia-
mento del motore, la spia
vcontinuerà a lampeggia-
re per circa 1 minuto e successivamente ogni 2 ore finché
l’olio non verrà sostituito.
Il display visualizza il messaggio dedicato.
v
Se la spia vlampeggia rivolgersi il
più presto possibile alla Rete Assistenziale
Lancia che provvederà ad eseguire la sosti-
tuzione dell’olio motore ed allo spegnimento della
relativa spia sul quadro strumenti.
Avaria servosterzo elettrico “Dualdrive”
(rossa)
Ruotando la chiave in posizione MAR la spia si
accende ma deve spegnersi dopo alcuni secondi.
Se la spia (o il simbolo sul display) rimane accesa non si
ha l’effetto del servosterzo elettrico e lo sforzo sul volan-
te aumenta sensibilmente pur mantenendo la possibilità
di sterzare la vettura. In questo caso rivolgersi alla Rete
Assistenziale Lancia. Il display visualizza il messaggio de-
dicato.
g

CONOSCENZA DELLA VETTURA13
1
Inserimento servosterzo elettrico
“Dualdrive”
La spia (o la scritta CITY sul display) si accende
quando viene inserito il servosterzo elettrico
“Dualdrive” mediante pressione del relativo pulsante di
comando. Premendo nuovamente il pulsante l’indicazio-
ne CITY si spegne.
CITY
Eccessiva temperatura liquido
raffreddamento motore (rossa)
Ruotando la chiave in posizione MAR la spia
si accende, ma deve spegnersi dopo alcuni
secondi. La spia si accende quando il motore è surriscal-
dato. Se la spia si accende occorre seguire i seguenti com-
portamenti:
in caso di marcia normale: arrestare la vettura, spe-
gnere il motore e verificare che il livello dell’acqua al-
l’interno della vaschetta non sia al di sotto del riferi-
mento MIN. In tal caso attendere qualche minuto per
permettere il raffreddamento del motore, quindi apri-
re lentamente e con cautela il tappo, rabboccare con
liquido di raffreddamento, assicurandosi che questo
sia compresa tra i riferimenti MIN e MAX riportati sul-
la vaschetta stessa. Verificare inoltre visivamente la
presenza di eventuali perdite di liquido. Se al succes-
sivo avviamento la spia dovesse nuovamente accen-
dersi, rivolgersi alla Rete Assistenziale Lancia.
u
In caso di utilizzo impegnativo della vettura (ad esem-
pio traino di rimorchi in salita o con vettura a pieno
carico): rallentare la marcia e, nel caso in cui la spia
rimanga accesa, arrestare la vettura. Sostare per 2 o
3 minuti mantenendo il motore acceso e leggermente
accelerato per favorire una più attiva circolazione del
liquido di raffreddamento, dopodiché spegnere il mo-
tore. Verificare il corretto livello del liquido come pre-
cedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è
consigliabile mantenere il motore acceso e leggermente ac-
celerato per alcuni minuti prima di arrestarlo.
Il display visualizza il messaggio dedicato.
Incompleta chiusura porte (rossa)
La spia (o il simbolo sul display) si accende
quando una o più porte non sono perfettamente
chiuse. Con porte aperte e vettura in movimen-
to viene emessa una segnalazione acustica. Con display
mutlifunzionale, la spia si illumina anche quando il co-
fano motore e/o il portellone bagaglio non sono perfetta-
mente chiusi. Il display visualizza il messaggio dedicato.
´

14CONOSCENZA DELLA VETTURA
Segnalazione generica (giallo ambra)
Blocco carburante intervenuto
La spia (o il simbolo sul display) si accende
quando il blocco carburante interviene.
Il display visualizza il messaggio dedicato.
Avaria sensore pressione olio motore
La spia (o il simbolo sul display) si accende quando vie-
ne rilevata un’anomalia al sensore pressione olio motore.
Il display visualizza il messaggio dedicato.
Avaria sensore crepuscolare
La spia (o il simbolo sul display) si accende quando vie-
ne rilevata un’anomalia al sensore crepuscolare.
Velocità limite superata
La spia (giallo ambra), o il simbolo sul display (rosso), si
accendono quando viene superata la velocità limite pre-
fissata (per Paesi Arabi la velocità limite impostata è di
120 km/h). Il display visualizza il messaggio dedicato.
Avaria sensore pioggia (dove previsto)
La spia (o il simbolo sul display) si accende quando vie-
ne rilevata un’anomalia al sensore pioggia.
Il display visualizza il messaggio dedicato.
è
Avaria sensori di parcheggio (dove previsti)
La spia (o il simbolo sul display) si accende quando vie-
ne rilevata un’anomalia ai sensori di parcheggio.
Il display visualizza il messaggio dedicato.
Avaria sistema monitoraggio
pressione pneumatici (dove previsto)
La spia (o il simbolo sul display) si accende quando vie-
ne rilevata un'anomalia al sistema di monitoraggio pres-
sione pneumatici T.P.M.S. (dove previsto).
Nel caso in cui vengano montate una o più ruote sprov-
viste di sensore, si accenderà la spia sul quadrante fino a
quando non saranno ripristinate le condizioni iniziali.
Il display visualizza il messaggio dedicato.
NOTA Al verificarsi di una delle avarie sopraelencate
rivolgersi il più presto possibile alla Rete Assistenziale
Lancia.
Avaria impianto AFS
La spia (o il simbolo sul display) si accende quando vie-
ne rilevata una anomalia all’impianto AFS (vedere para-
grafo “Fari” in questo capitolo). Il display visualizza il
messaggio dedicato.

CONOSCENZA DELLA VETTURA15
1
Trappola particolato intasata
(giallo ambra) (versioni Multijet)
Ruotando la chiave in posizione MAR la spia
si accende, ma deve spegnersi dopo alcuni se-
condi. La spia si accende quando la trappola per il parti-
colato è intasata e il profilo di guida non consente l’atti-
vazione automatica della procedura di rigenerazione.
Per permettere la rigenerazione e quindi pulire il filtro si
consiglia di mantenere la vettura in marcia fino alla scom-
parsa della visualizzazione della spia.
Il display visualizza il messaggio dedicato.
h
Riserva carburante (giallo ambra)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni se-
condi. La spia si accende quando nel serbatoio
sono rimasti circa tra i 5 ed i 7 litri di carburante.
Il display visualizza il messaggio dedicato.
AVVERTENZA Se la spia lampeggia, significa che è pre-
sente un’anomalia nell’impianto. In tal caso rivolgersi al-
la Rete Assistenziale Lancia per la verifica dell’impianto
stesso.
K
Avaria sistema EOBD/Iniezione
(giallo ambra)
In condizioni normali, ruotando la chiave di av-
viamento in posizione MAR, la spia si accende, ma
deve spegnersi subito dopo che il motore viene avviato.
La spia che rimane accesa o si accende durante la mar-
cia segnala un non perfetto funzionamento dell’impianto
di iniezione; in particolare la spia che si accende in mo-
dalità fissa segnala un malfunzionamento nel sistema di
alimentazione/accensione che potrebbe provocare elevate
emissioni allo scarico, possibile perdita di prestazioni, cat-
tiva guidabilità e consumi elevati.
Su alcune versioni, il display visualizza il messaggio de-
dicato. In queste condizioni si può proseguire la marcia
evitando però di richiedere sforzi gravosi al motore o for-
ti velocità. L’uso prolungato della vettura con spia acce-
sa fissa può causare danni. Rivolgersi il più presto possi-
bile alla Rete Assistenziale Lancia.
La spia si spegne se il malfunzionamento scompare, ma
il sistema memorizza comunque la segnalazione.
Solo per motori a benzina
La spia che si accende in modalità lampeggiante segnala
la possibilità di danneggiamento del catalizzatore.
In caso di spia accesa con luce intermittente occorre rilasciare
il pedale acceleratore, portandosi a bassi regimi, fino a quan-
do la spia smette di lampeggiare; proseguire la marcia a ve-
locità moderata, cercando di evitare condizioni di guida che
possono provocare ulteriori lampeggi e rivolgersi il più pre-
sto possibile alla Rete Assistenziale Lancia.
U
Correttore di sterzata non disponibile
La spia (o il simbolo sul display) si accende quando il cor-
rettore di sterzata non è disponibile. Il display visualizza
il messaggio dedicato.

16CONOSCENZA DELLA VETTURA
Se, ruotando la chiave di avviamento in po-
sizione MAR, la spia Unon si accende op-
pure se, durante la marcia, si accende a lu-
ce fissa o lampeggiante (su alcune versioni unita-
mente al messaggio visualizzato dal display), ri-
volgersi il più presto possibile alla Rete Assisten-
ziale Lancia. La funzionalità della spia Upuò es-
sere verificata mediante apposite apparecchiature
dagli agenti di controllo del traffico. Attenersi alle
norme vigenti nel Paese in cui si circola.
Sistema ESP Evoluto (giallo ambra)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secon-
di. Se la spia non si spegne, o se rimane accesa du-
rante la marcia unitamente all’accensione del led sul pul-
sante ASR, rivolgersi alla Rete Assistenziale Lancia. Su al-
cune versioni il display visualizza il messaggio dedicato.
Il lampeggio della spia durante la marcia indica l’inter-
vento del sistema ESP Evoluto.
Nel caso di stacco della batteria, la spia ási accenderà
(unitamente al messaggio visualizzato dal display) per in-
dicare la necessità di riallineamento del sistema. Per far spegnere la spia eseguire la seguente procedura
di inizializzazione:
ruotare la chiave di avviamento in posizione MAR;
ruotare completamente il volante sia in senso orario
che in senso antiorario (in modo da transitare dalla po-
sizione con ruote dritte);
ruotare la chiave di avviamento in posizione STOP e
successivamente riposizionarla in MAR.
Se dopo alcuni secondi la spia
ánon si spegne rivolgersi
alla Rete Assistenziale Lancia.
á
Avaria hill holder (giallo ambra)
L’accensione della spia áindica un’avaria al
sistema Hill Holder. In questo caso rivolgersi,
il più presto possibile, alla Rete Assistenziale
Lancia. Su alcune versioni si accende, in al-
ternativa, il simbolo *sul display.
Il display visualizza il messaggio dedicato.
á
*
Preriscaldo candelette
Ruotando la chiave in posizione MAR la spia si
accende; si spegne quando le candelette hanno
raggiunto la temperatura prestabilita. Avviare il
motore immediatamente dopo lo spegnimento della spia.
AVVERTENZA Con temperatura ambiente elevata, l’ac-
censione della spia può avere una durata quasi impercet-
tibile.
m

CONOSCENZA DELLA VETTURA17
1
Presenza acqua nel filtro gasolio
(versioni Multijet) (giallo ambra)
Ruotando la chiave in posizione MAR la spia
si accende, ma deve spegnersi dopo alcuni se-
condi. La spia si accende quando c’è acqua nel filtro del
gasolio. Il display visualizza il messaggio dedicato. Avaria preriscaldo candelette
La spia lampeggia in caso di anomalia all’impianto di pre-
riscaldo candelette. Rivolgersi il più presto possibile pres-
so la Rete Assistenziale Lancia.
Il display visualizza il messaggio dedicato.
c
La presenza di acqua nel circuito di alimen-
tazione può arrecare gravi danni al sistema
d’iniezione e causare irregolarità nel funzio-
namento del motore. Nel caso la spia
csi accenda
(unitamente al messaggio visualizzato dal display),
rivolgersi il più presto possibile presso la Rete As-
sistenziale Lancia per l’operazione di spurgo. Qua-
lora la stessa segnalazione avvenga immediata-
mente dopo un rifornimento, è possibile che sia sta-
ta introdotta acqua nel serbatoio: in tal caso spe-
gnere immediatamente il motore e contattare la Re-
te Assistenziale Lancia.
Avaria sistema ABS (giallo ambra)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni se-
condi. La spia si accende quando il sistema è inef-
ficiente o non disponibile. In questo caso l’impianto fre-
nante mantiene inalterata la propria efficacia, ma senza
le potenzialità offerte dal sistema ABS.
Procedere con prudenza e rivolgersi appena possibile al-
la Rete Assistenziale Lancia.
Il display visualizza il messaggio dedicato.
>
Avaria sistema Lancia Code
(giallo ambra)
La spia (o il simbolo sul display) accesa a luce
fissa, con chiave in posizione MAR, indica una
possibile avaria (vedere “Il sistema Lancia Code” nel ca-
pitolo “1”).
Se con motore acceso la spia
Y(o il simbolo sul display)
lampeggia significa che la vettura non risulta protetta dal
dispositivo blocco motore (vedere “Il sistema Lancia
Code” nel capitolo “1”).
Rivolgersi alla Rete Assistenziale Lancia per far eseguire
la memorizzazione di tutte le chiavi.
Avaria allarme (dove previsto)
L’accensione della spia (o del simbolo sul display) segna-
la un’anomalia al sistema di allarme. Rivolgersi appena
possibile presso la Rete Assistenziale Lancia.
Il display visualizza il messaggio dedicato.
Y

18CONOSCENZA DELLA VETTURA
Tentativo di effrazione (dove previsto)
La spia (o il simbolo sul display) si accende quando è sta-
to rilevato un tentativo di effrazione. Rivolgersi appena
possibile presso la Rete Assistenziale Lancia.
Il display visualizza il messaggio dedicato.Verifica pressione pneumatici
Ruotando la chiave in posizione MAR la spia (dove pre-
vista) si accende, ma deve spegnersi dopo alcuni secondi.
La spia (o il simbolo sul display) si accende sul quadran-
te per identificare il pneumatico sgonfio (vedere paragrafo
“sistema T.P.M.S.” in questo capitolo).
Nel caso in cui due o più pneumatici risultassero sgonfi il
display visualizzerà le indicazioni relative a ciascun pneu-
matico in successione. In questo caso si consiglia di pro-
cedere al ripristino, al più presto possibile dei corretti
valori di pressione (vedere paragrafo “Pressioni di gon-
fiaggio a freddo” nel capitolo “6”).
Pressione pneumatici non adatta alla velocità
Ruotando la chiave in posizione MAR la spia (dove pre-
vista) si accende, ma deve spegnersi dopo alcuni secondi.
Se si prevede di effettuare un viaggio ad una velocità su-
periore di 160 km/h, si rende necessario gonfiare mag-
giormente i pneumatici in conformità a quanto riportato
nel paragrafo “Pressioni di gonfiaggio” al capitolo “6”.
Nel caso in cui il sistema T.P.M.S. (dove previsto) rilevi
che la pressione di uno o più pneumatici risulti non adat-
ta per la velocità alla quale si sta procedendo si accenderà
la spia o il simbolo (unitamente al messaggio visualizza-
to sul display) (vedere quanto riportato al paragrafo “In-
sufficiente pressione pneumatici” in questo capitolo) che
rimarrà accesa fino a quando la velocità della vettura non
tornerà al di sotto di una soglia prestabilita (vedere pa-
ragrafo “sistema T.P.M.S.” in questo capitolo). Insufficiente pressione pneumatici
(dove previsto)
Ruotando la chiave in posizione MAR la spia
(o il simbolo sul display) si accende, ma deve spe-
gnersi dopo alcuni secondi.
La spia (giallo ambra), o il simbolo sul display (rosso) si
accendono se la pressione di uno o più pneumatici scen-
de al di sotto di una soglia prestabilita.
In questo modo il sistema T.P.M.S. avvisa il conducente
segnalando la possibilità di pneumatico/i pericolosamen-
te sgonfio/i e quindi di una probabile foratura (vedere pa-
ragrafo “sistema T.P.M.S.” in questo capitolo).
AVVERTENZA Non proseguire la marcia con uno o più
pneumatici sgonfi poiché la guidabilità della vettura può
essere compromessa. Arrestare la marcia evitando di fre-
nare e sterzare bruscamente. Sostituire immediatamente
la ruota con il ruotino di scorta (dove previsto) o provve-
dere alla riparazione mediante l’apposito kit (vedere para-
grafo “Sostituzione di una ruota” nel capitolo “4”) e rivol-
gersi il più presto possibile alla Rete Assistenziale Lancia.
n

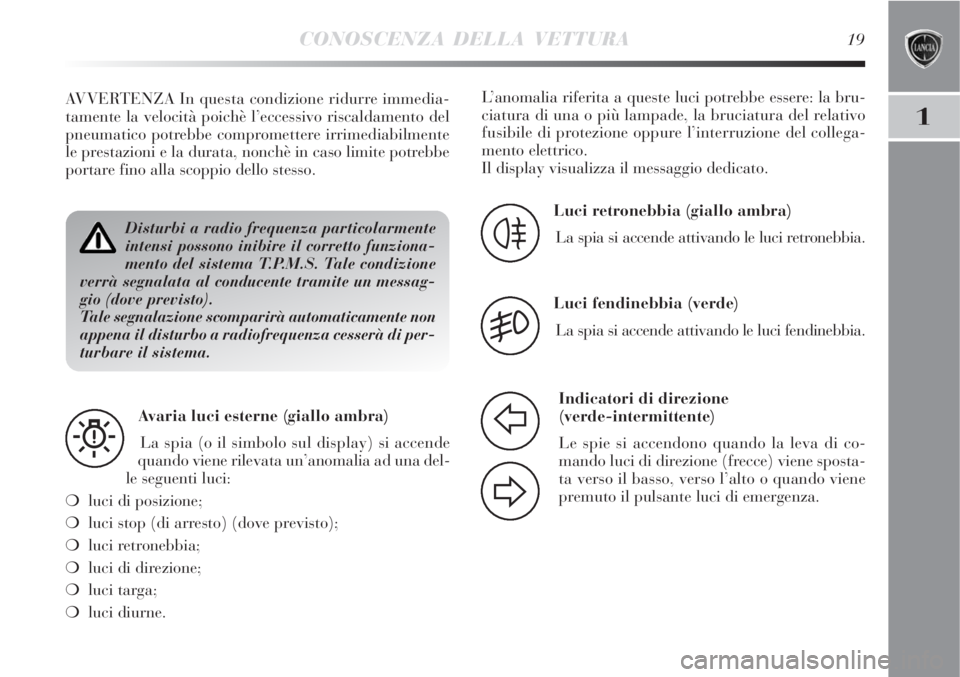

CONOSCENZA DELLA VETTURA19
1
Disturbi a radio frequenza particolarmente
intensi possono inibire il corretto funziona-
mento del sistema T.P.M.S. Tale condizione
verrà segnalata al conducente tramite un messag-
gio (dove previsto).
Tale segnalazione scomparirà automaticamente non
appena il disturbo a radiofrequenza cesserà di per-
turbare il sistema.
Avaria luci esterne (giallo ambra)
La spia (o il simbolo sul display) si accende
quando viene rilevata un’anomalia ad una del-
le seguenti luci:
luci di posizione;
luci stop (di arresto) (dove previsto);
luci retronebbia;
luci di direzione;
luci targa;
luci diurne.
W
Luci retronebbia (giallo ambra)
La spia si accende attivando le luci retronebbia.
4
Luci fendinebbia (verde)
La spia si accende attivando le luci fendinebbia.
5
Indicatori di direzione
(verde-intermittente)
Le spie si accendono quando la leva di co-
mando luci di direzione (frecce) viene sposta-
ta verso il basso, verso l’alto o quando viene
premuto il pulsante luci di emergenza.
F
D
AVVERTENZA In questa condizione ridurre immedia-
tamente la velocità poichè l’eccessivo riscaldamento del
pneumatico potrebbe compromettere irrimediabilmente
le prestazioni e la durata, nonchè in caso limite potrebbe
portare fino alla scoppio dello stesso.L’anomalia riferita a queste luci potrebbe essere: la bru-
ciatura di una o più lampade, la bruciatura del relativo
fusibile di protezione oppure l’interruzione del collega-
mento elettrico.
Il display visualizza il messaggio dedicato.
