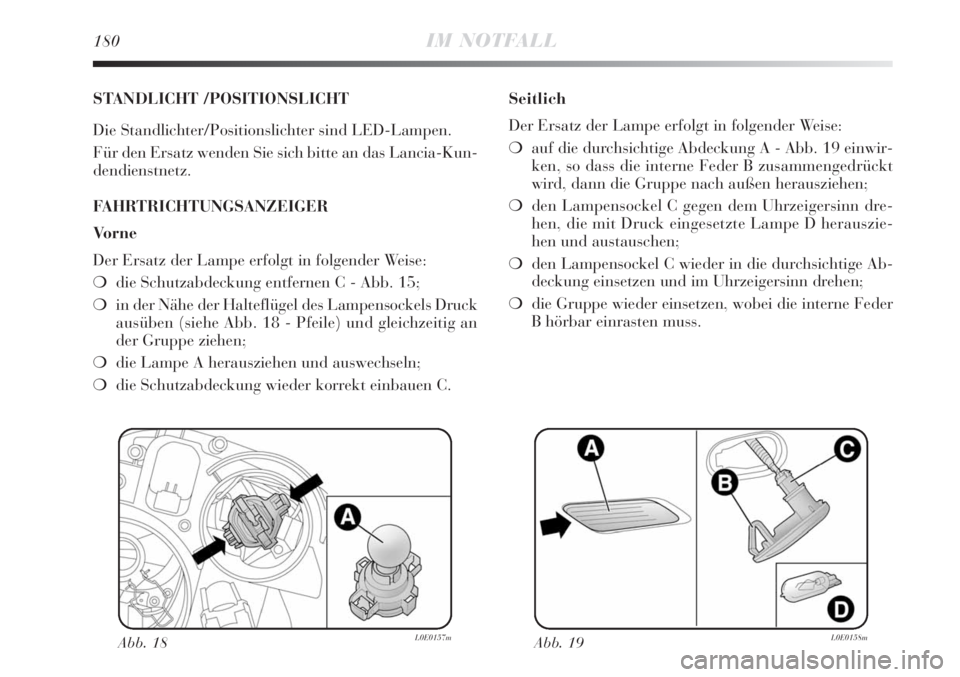

180IM NOTFALL
STANDLICHT /POSITIONSLICHT
Die Standlichter/Positionslichter sind LED-Lampen.
Für den Ersatz wenden Sie sich bitte an das Lancia-Kun-
dendienstnetz.
FAHRTRICHTUNGSANZEIGER
Vorne
Der Ersatz der Lampe erfolgt in folgender Weise:
die Schutzabdeckung entfernen C - Abb. 15;
in der Nähe der Halteflügel des Lampensockels Druck
ausüben (siehe Abb. 18 - Pfeile) und gleichzeitig an
der Gruppe ziehen;
die Lampe A herausziehen und auswechseln;
die Schutzabdeckung wieder korrekt einbauen C.Seitlich
Der Ersatz der Lampe erfolgt in folgender Weise:
auf die durchsichtige Abdeckung A - Abb. 19 einwir-
ken, so dass die interne Feder B zusammengedrückt
wird, dann die Gruppe nach außen herausziehen;
den Lampensockel C gegen dem Uhrzeigersinn dre-
hen, die mit Druck eingesetzte Lampe D herauszie-
hen und austauschen;
den Lampensockel C wieder in die durchsichtige Ab-
deckung einsetzen und im Uhrzeigersinn drehen;
die Gruppe wieder einsetzen, wobei die interne Feder
B hörbar einrasten muss.
Abb. 18L0E0157mAbb. 19L0E0158m

IM NOTFALL181
4

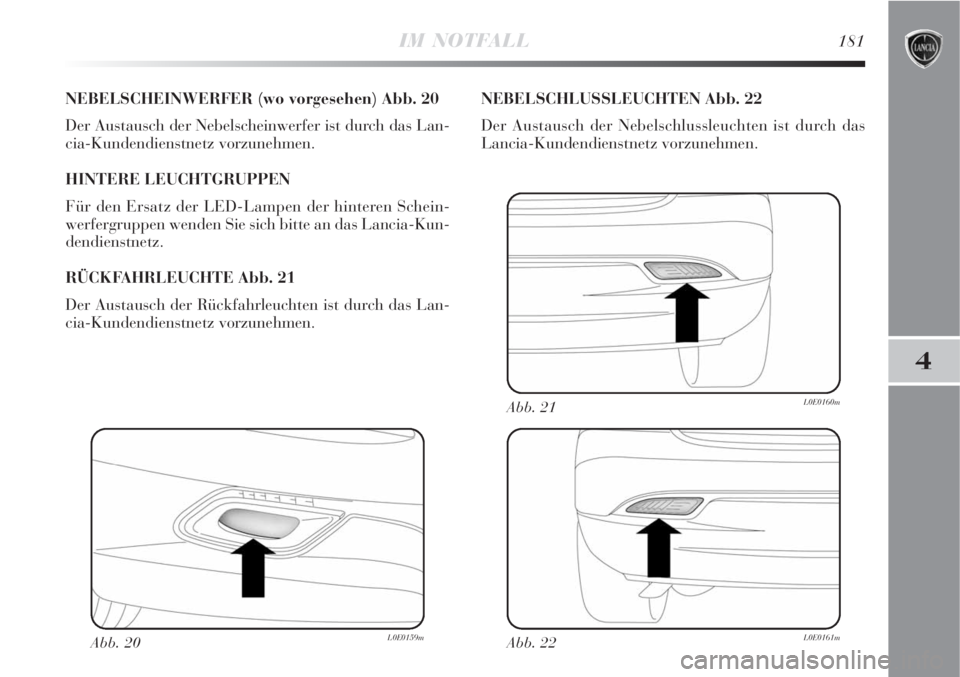

NEBELSCHEINWERFER (wo vorgesehen) Abb. 20
Der Austausch der Nebelscheinwerfer ist durch das Lan-
cia-Kundendienstnetz vorzunehmen.
HINTERE LEUCHTGRUPPEN
Für den Ersatz der LED-Lampen der hinteren Schein-
werfergruppen wenden Sie sich bitte an das Lancia-Kun-
dendienstnetz.
RÜCKFAHRLEUCHTE Abb. 21
Der Austausch der Rückfahrleuchten ist durch das Lan-
cia-Kundendienstnetz vorzunehmen.NEBELSCHLUSSLEUCHTEN Abb. 22
Der Austausch der Nebelschlussleuchten ist durch das
Lancia-Kundendienstnetz vorzunehmen.
Abb. 20L0E0159mAbb. 22L0E0161m
Abb. 21L0E0160m

182IM NOTFALL

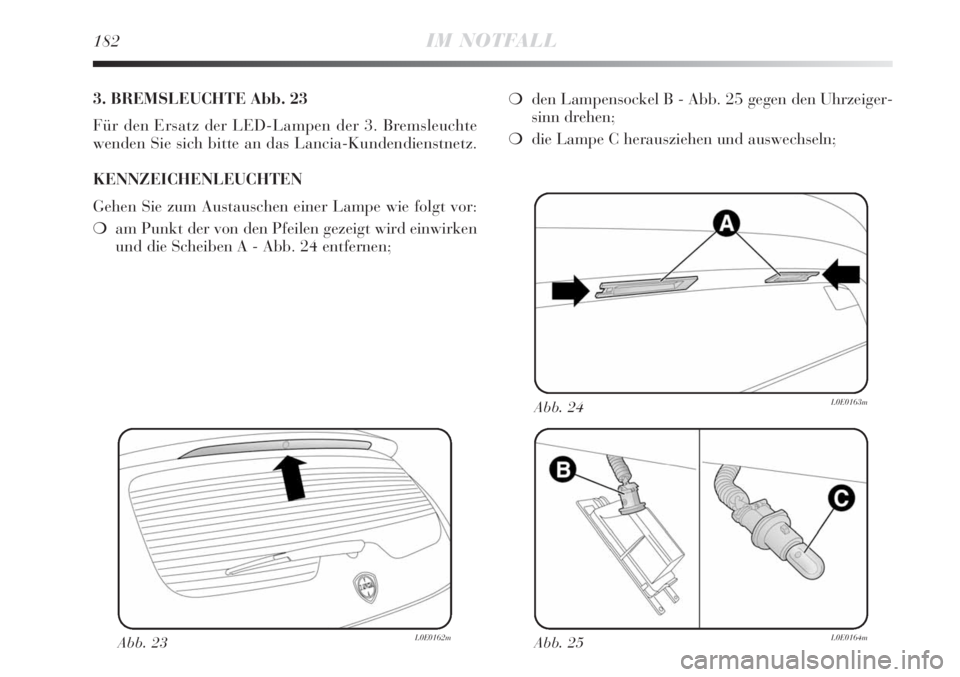

3. BREMSLEUCHTE Abb. 23
Für den Ersatz der LED-Lampen der 3. Bremsleuchte
wenden Sie sich bitte an das Lancia-Kundendienstnetz.
KENNZEICHENLEUCHTEN
Gehen Sie zum Austauschen einer Lampe wie folgt vor:
am Punkt der von den Pfeilen gezeigt wird einwirken
und die Scheiben A - Abb. 24 entfernen;
Abb. 23L0E0162mAbb. 25L0E0164m
Abb. 24L0E0163m
den Lampensockel B - Abb. 25 gegen den Uhrzeiger-
sinn drehen;
die Lampe C herausziehen und auswechseln;

IM NOTFALL183
4
Abb. 27L0E0166m
Abb. 26L0E0165m

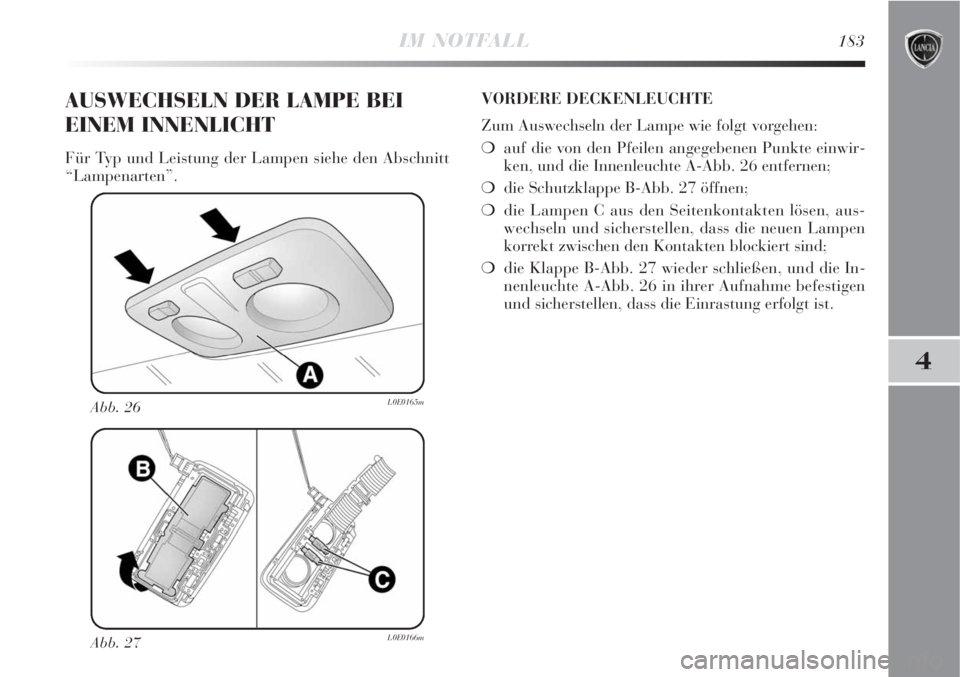

AUSWECHSELN DER LAMPE BEI
EINEM INNENLICHT
Für Typ und Leistung der Lampen siehe den Abschnitt
“Lampenarten”.VORDERE DECKENLEUCHTE
Zum Auswechseln der Lampe wie folgt vorgehen:
auf die von den Pfeilen angegebenen Punkte einwir-
ken, und die Innenleuchte A-Abb. 26 entfernen;
die Schutzklappe B-Abb. 27 öffnen;
die Lampen C aus den Seitenkontakten lösen, aus-
wechseln und sicherstellen, dass die neuen Lampen
korrekt zwischen den Kontakten blockiert sind;
die Klappe B-Abb. 27 wieder schließen, und die In-
nenleuchte A-Abb. 26 in ihrer Aufnahme befestigen
und sicherstellen, dass die Einrastung erfolgt ist.

184IM NOTFALL
Abb. 28L0E0167mAbb. 30L0E0169m
Abb. 29L0E0168m

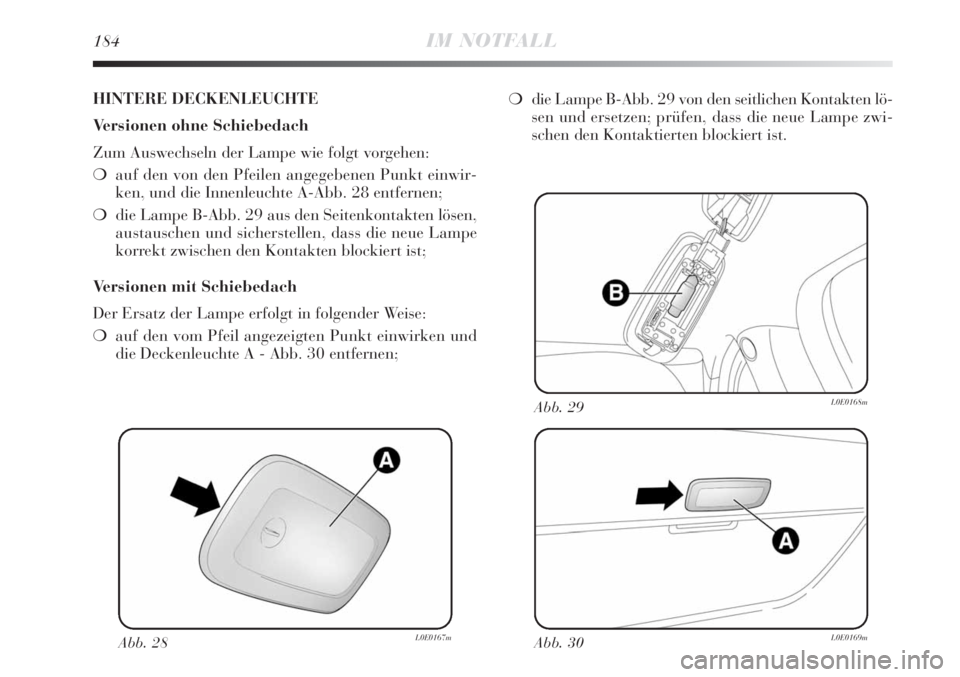

HINTERE DECKENLEUCHTE
Versionen ohne Schiebedach
Zum Auswechseln der Lampe wie folgt vorgehen:
auf den von den Pfeilen angegebenen Punkt einwir-
ken, und die Innenleuchte A-Abb. 28 entfernen;
die Lampe B-Abb. 29 aus den Seitenkontakten lösen,
austauschen und sicherstellen, dass die neue Lampe
korrekt zwischen den Kontakten blockiert ist;
Versionen mit Schiebedach
Der Ersatz der Lampe erfolgt in folgender Weise:
auf den vom Pfeil angezeigten Punkt einwirken und
die Deckenleuchte A - Abb. 30 entfernen;die Lampe B-Abb. 29 von den seitlichen Kontakten lö-
sen und ersetzen; prüfen, dass die neue Lampe zwi-
schen den Kontaktierten blockiert ist.

IM NOTFALL185
4
Abb. 32L0E0171mAbb. 33L0E0172m

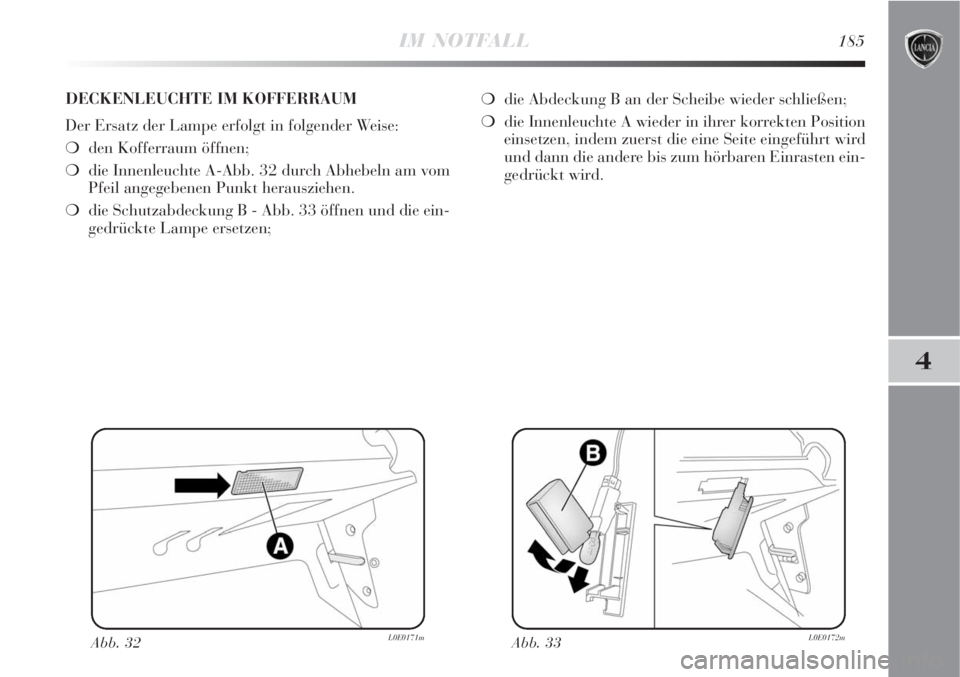

DECKENLEUCHTE IM KOFFERRAUM
Der Ersatz der Lampe erfolgt in folgender Weise:
den Kofferraum öffnen;
die Innenleuchte A-Abb. 32 durch Abhebeln am vom
Pfeil angegebenen Punkt herausziehen.
die Schutzabdeckung B - Abb. 33 öffnen und die ein-
gedrückte Lampe ersetzen;die Abdeckung B an der Scheibe wieder schließen;
die Innenleuchte A wieder in ihrer korrekten Position
einsetzen, indem zuerst die eine Seite eingeführt wird
und dann die andere bis zum hörbaren Einrasten ein-
gedrückt wird.

186IM NOTFALL
Abb. 34L0E0173mAbb. 36L0E0175m
Abb. 35L0E0174m

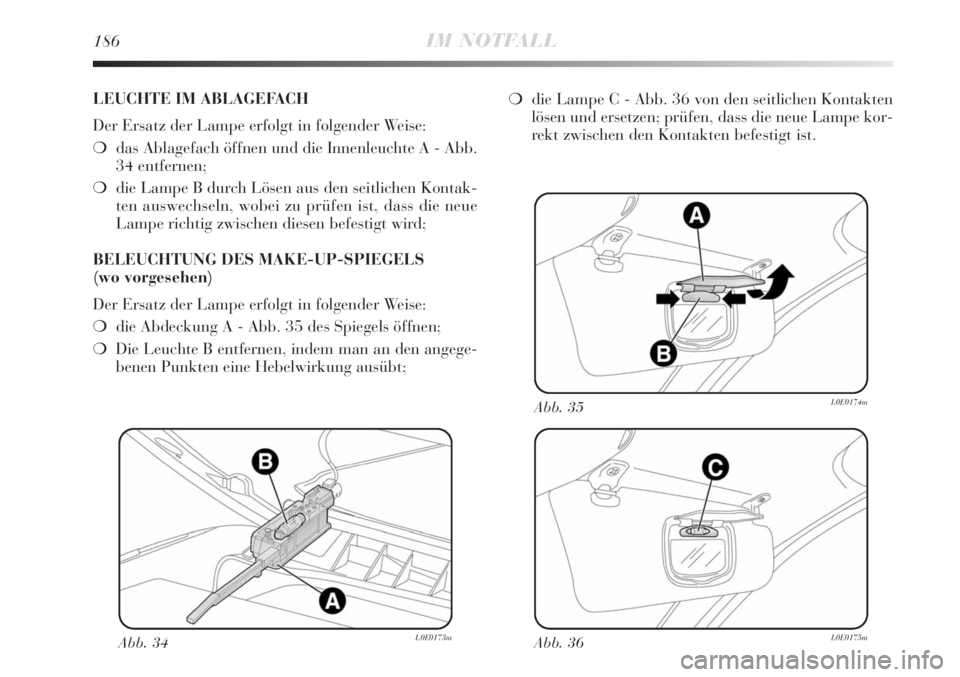

LEUCHTE IM ABLAGEFACH
Der Ersatz der Lampe erfolgt in folgender Weise:
das Ablagefach öffnen und die Innenleuchte A - Abb.
34 entfernen;
die Lampe B durch Lösen aus den seitlichen Kontak-
ten auswechseln, wobei zu prüfen ist, dass die neue
Lampe richtig zwischen diesen befestigt wird;
BELEUCHTUNG DES MAKE-UP-SPIEGELS
(wo vorgesehen)
Der Ersatz der Lampe erfolgt in folgender Weise:
die Abdeckung A - Abb. 35 des Spiegels öffnen;
Die Leuchte B entfernen, indem man an den angege-
benen Punkten eine Hebelwirkung ausübt; die Lampe C - Abb. 36 von den seitlichen Kontakten
lösen und ersetzen; prüfen, dass die neue Lampe kor-
rekt zwischen den Kontakten befestigt ist.

IM NOTFALL187
4

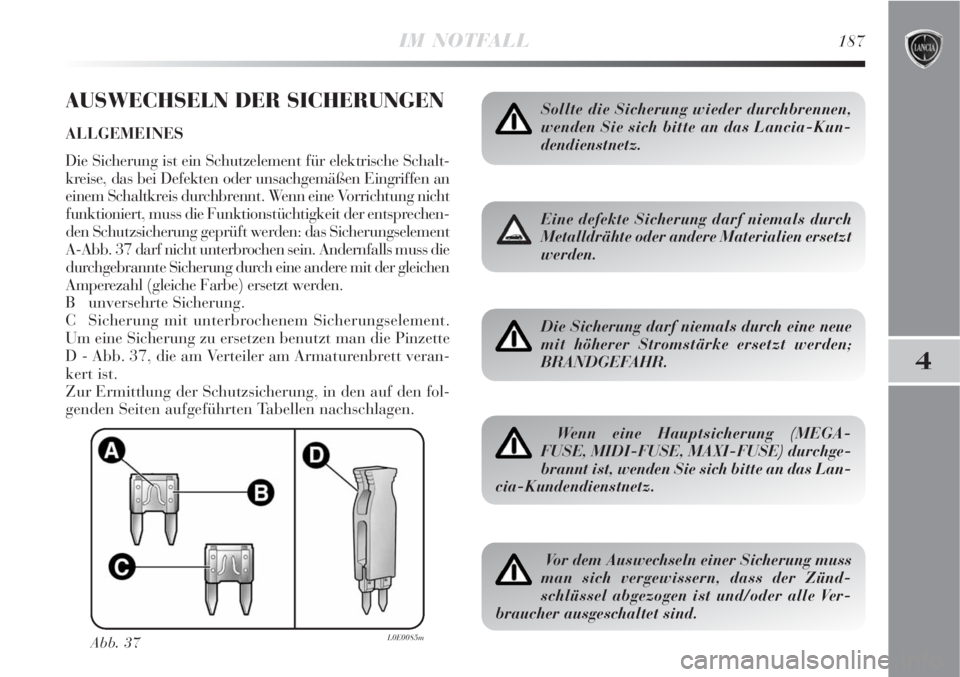

AUSWECHSELN DER SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für elektrische Schalt-
kreise, das bei Defekten oder unsachgemäßen Eingriffen an
einem Schaltkreis durchbrennt. Wenn eine Vorrichtung nicht
funktioniert, muss die Funktionstüchtigkeit der entsprechen-
den Schutzsicherung geprüft werden: das Sicherungselement
A-Abb. 37 darf nicht unterbrochen sein. Andernfalls muss die
durchgebrannte Sicherung durch eine andere mit der gleichen
Amperezahl (gleiche Farbe) ersetzt werden.
B unversehrte Sicherung.
C Sicherung mit unterbrochenem Sicherungselement.
Um eine Sicherung zu ersetzen benutzt man die Pinzette
D - Abb. 37, die am Verteiler am Armaturenbrett veran-
kert ist.
Zur Ermittlung der Schutzsicherung, in den auf den fol-
genden Seiten aufgeführten Tabellen nachschlagen.
Abb. 37L0E0085m
Sollte die Sicherung wieder durchbrennen,
wenden Sie sich bitte an das Lancia-Kun-
dendienstnetz.
Eine defekte Sicherung darf niemals durch
Metalldrähte oder andere Materialien ersetzt
werden.
Die Sicherung darf niemals durch eine neue
mit höherer Stromstärke ersetzt werden;
BRANDGEFAHR.
Wenn eine Hauptsicherung (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) durchge-
brannt ist, wenden Sie sich bitte an das Lan-
cia-Kundendienstnetz.
Vor dem Auswechseln einer Sicherung muss
man sich vergewissern, dass der Zünd-
schlüssel abgezogen ist und/oder alle Ver-
braucher ausgeschaltet sind.

188IM NOTFALL
Abb. 38L0E0087m

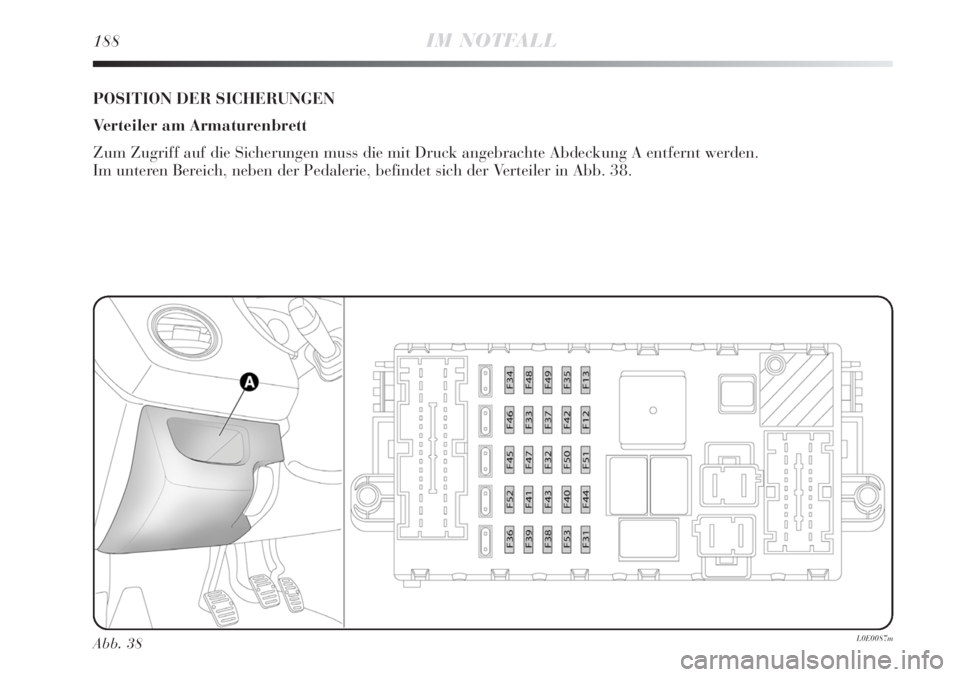

POSITION DER SICHERUNGEN
Verteiler am Armaturenbrett
Zum Zugriff auf die Sicherungen muss die mit Druck angebrachte Abdeckung A entfernt werden.
Im unteren Bereich, neben der Pedalerie, befindet sich der Verteiler in Abb. 38.

IM NOTFALL189
4

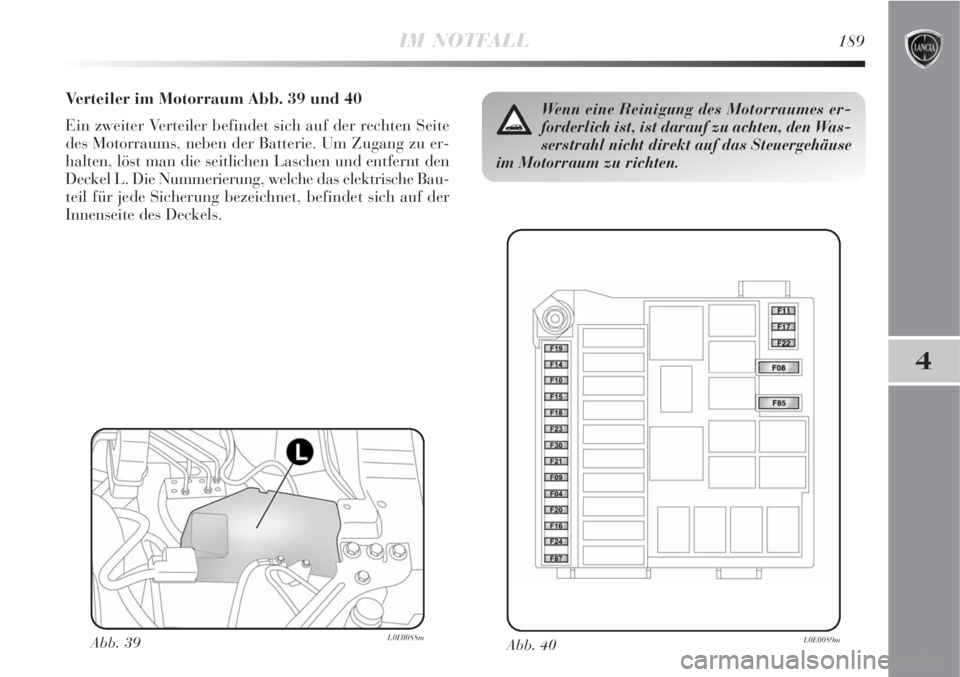

Verteiler im Motorraum Abb. 39 und 40
Ein zweiter Verteiler befindet sich auf der rechten Seite
des Motorraums, neben der Batterie. Um Zugang zu er-
halten, löst man die seitlichen Laschen und entfernt den
Deckel L. Die Nummerierung, welche das elektrische Bau-
teil für jede Sicherung bezeichnet, befindet sich auf der
Innenseite des Deckels.
Abb. 40L0E0089mAbb. 39L0E0088m
Wenn eine Reinigung des Motorraumes er-
forderlich ist, ist darauf zu achten, den Was-
serstrahl nicht direkt auf das Steuergehäuse
im Motorraum zu richten.
