Lancia Delta 2011 Notice d'entretien (in French)

57 –
8/10 –
7,1 –
4,3 3,6
4,9 4,1
3,1 2,7
–0,8
6–Gazole pour traction automobile
(Spécification EN590)
Mélange d’eau déminéralisée et de
liquide PARAFLU
UPà 50 % (▲)
SELENIA WR P.E.
TUTELA CAR TECHNYX (❍)
TUTELA CAR MATRYX ()
TUTELA TOP 4
Mélange eau/liquide
TUTELA PROFESSIONAL SC 35
57 –
8/10 –
7,1 –
4,3 3,6
4,9 4,1
1,87 1,7
–0,8
6–
270CARACTÉRISTIQUES TECHNIQUES
(▲) Dans des conditions climatiques spécialement sévères, le mélange préconisé est 60 % de PARAFLUUPet 40 % d’eau déminéralisée.
(❍) Version 1.6 Multijet
() Version 1.9 Twin Turbo Multijet et 2.0 Multijet

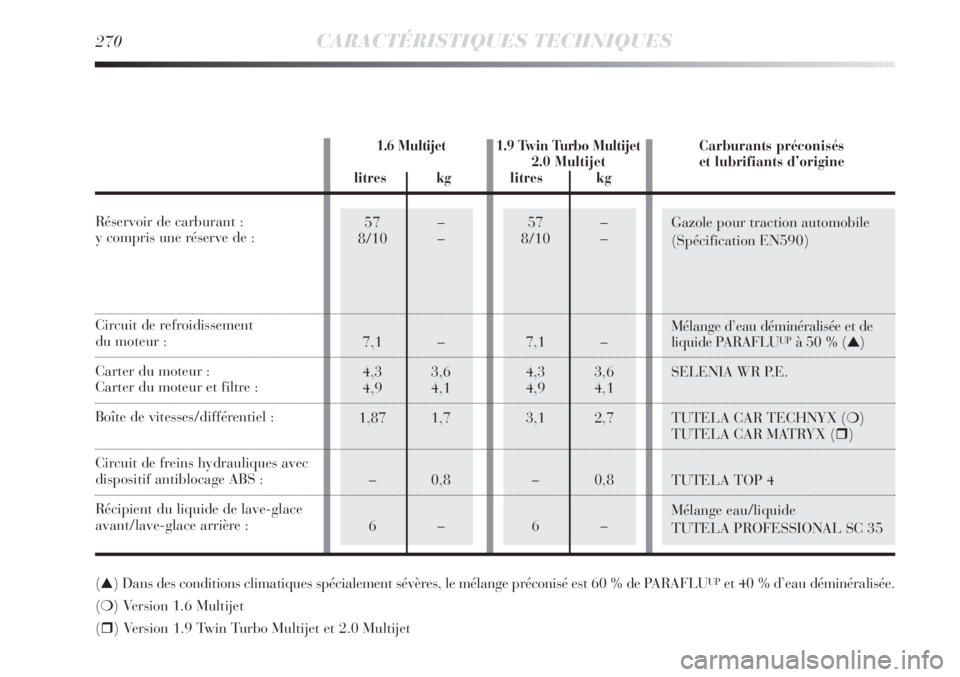

1.6 Multijet 1.9 Twin Turbo Multijet Carburants préconisés
2.0 Multijet et lubrifiants d’origine
litres kg litres kg
Réservoir de carburant :
y compris une réserve de :
Circuit de refroidissement du moteur :
Carter du moteur :
Carter du moteur et filtre :
Boîte de vitesses/différentiel :
Circuit de freins hydrauliques avecdispositif antiblocage ABS :
Récipient du liquide de lave-glace
avant/lave-glace arrière :

SELENIA K P.E.
Contractual Technical
Reference N° F603.C07
SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07
SELENIA SPORT 5W-40
Contractual Technical
Reference N° F716.B08
CARACTÉRISTIQUES TECHNIQUES271
6
Pour les moteurs Diesel 1.6 Multijet et 2.0 Multijet, en cas d’urgence lorsque vous ne disposez pas des produits originaux, il convient
d’utiliser des lubrifiants offrant des performances minimales ACEA C2. Dans ce cas, il n’est pas garanti d’obtenir les performances op-
timales du moteur et il est recommandé de les remplacer au plus vite par les lubrifiants conseillés par le Réseau Après-vente Lancia.
L’utilisation de produits ayant des caractéristiques inférieures à l’ACEA C3 pour les moteurs essence et à l’ACEA C2 pour les mo-
teurs à gazole 1.6 Multijet et 2.0 Multijet risque d’endommager le moteur, ce qui n’est pas couvert par la garantie.
Pour le moteur 1.9 Twin Turbo Multijet, utiliser exclusivement des lubrifiants ayant la qualification FIAT 9.55535-Z2. L’utilisation
de produits présentant des caractéristiques inférieures risque d’endommager le moteur et ces dommages ne seront pas couverts par
la garantie.
Pour les motorisations essence avec système Multi Air, l’utilisation de lubrifiants dont les caractéristiques sont inférieures à l’ACEA C3
et ayant une gradation SAE autre que 5W-40 risque de provoquer des dommages au moteur, non couverts par la garantie.
Lubrifiant totalement de synthèse de gradation
SAE 5W-40 ACEA C3.
Qualification FIAT 9.55535-S2.
Lubrifiant à base synthétique de gradation
SAE 5W-30.
Qualification FIAT 9.55535-S1.
Lubrifiant totalement de synthèse de gradation
SAE 5W-40.
Qualification FIAT 9.55535-Z2.Selon le Plan
d’Entretien
Programmé
Selon le Plan
d’Entretien
Programmé
Selon le Plan
d’Entretien
Programmé

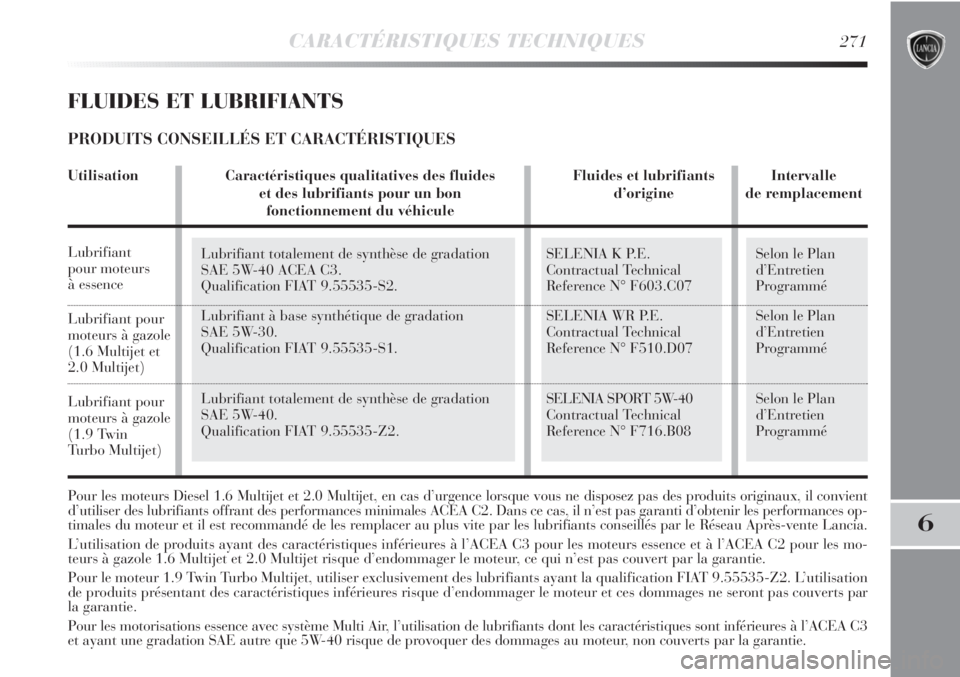

FLUIDES ET LUBRIFIANTS
PRODUITS CONSEILLÉS ET CARACTÉRISTIQUES
Utilisation Caractéristiques qualitatives des fluides Fluides et lubrifiants Intervalle
et des lubrifiants pour un bon d’origine de remplacement
fonctionnement du véhicule
Lubrifiant
pour moteurs
à essence
Lubrifiant pour
moteurs à gazole
(1.6 Multijet et
2.0 Multijet)
Lubrifiant pour
moteurs à gazole
(1.9 Twin
Turbo Multijet)

TUTELA CAR TECHNYX
Contractual Technical
Reference N° F010.B05
TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10
TUTELA CAR MATRYX
Contractual Technical
Reference N° F108.F02
TUTELA STAR 700
Contractual Technical
Reference
N° F701.C07
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU
UP(●)
Contractual Technical
Reference N° F101.M01
TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02
Lubrifiant de synthèse de gradation SAE 75W-85.
Conforme aux spécifications API GL-4 PLUS.
Qualification FIAT 9.55550-MX3
Lubrifiant de synthèse de gradation SAE 75W.
Qualification FIAT 9.55550-MZ6
Lubrifiant de synthèse de gradation SAE 75W-85.
Conforme aux spécifications API GL-4.
Qualification FIAT 9.55550-MZ1
Graisse spécifique pour joints homocinétiques à faible
coefficient de frottement. Consistance N.L.G.I. 0-1.
Qualification FIAT 9.55580
Graisse au bisulfure de molybdène pour des
températures d’utilisation élevées. Consistance N.L.G.I. 1-2.
Qualification FIAT 9.55580
Fluide de synthèse pour les circuits de freinage et d’embrayage
Conforme aux spécifications : FMVSS n° 116 DOT 4, ISO 4925,
SAE J 1704. Qualification FIAT 9.55597
Protecteur à action antigel de couleur rouge à base de glycol
mono-éthylénique inhibé avec formulation organique.
Conforme aux spécifications CUNA NC 956-16, ASTM D 3306.
Additif pour gazole avec action de protection pour moteurs Diesel.
Mélange d’alcools et d’agents tensioactifs.
Conforme à la spécification CUNA NC 956-11.
Qualification FIAT 9.55522
272CARACTÉRISTIQUES TECHNIQUES
Liquide
de freins
Protecteur
pour radiateurs
Additif pour
le gazole
Liquide
lave-glace avant/
lave-glace arrière Lubrifiants
pour moteurs
à essence
Boîtes de vitesses et différentiels
mécaniques
(versions 1.6 Multijet)
Boîtes de vitesses et différentiels
mécaniques
(versions 1.4 Turbo Jet 120 Ch et
1.4 Turbo Multi Air)
Boîtes de vitesses et différentiels
mécaniques
(versions 1.4 Turbo Jet 150 Ch et
versions Diesel sauf
1.6 Multijet)
Joints homocinétiques
côté différentiel
Joints homocinétiques
côté roue
Freins hydrauliques et
commandes hydrauliques
embrayage
essuie/lave-glaces
Circuits de refroidissement.
Pourcentage d’utilisation :
50 % eau
50 % PARAFLU
UP(❑)
À mélanger au gazole
(25 cm
3pour 10 litres)
À utiliser pur ou
dilué dans les circuits
d’essuie/lave-glaces Utilisation Caractéristiques qualitatives des fluides et des lubrifiants Fluides et lubrifiants Applications
pour un bon fonctionnement du véhicule d’origine
(●) ATTENTION Ne pas faire l’appoint ni mélanger avec d’autres liquides ayant des caractéristiques différentes.
(❑) Dans des conditions climatiques spécialement sévères, le mélange préconisé est 60 % de PARAFLUUPet 40 % d’eau déminéralisée.

1.4 Turbo Jet
120 Ch1.4 Turbo Jet
150 Ch1.4 Turbo
Multi Air1.6 Multijet1.9 Twin Turbo
Multijet2.0 Multijet
Urbain8,18,97,35,97,36,9
Extra-urbain5,25,54,84,14,74,3
6,36,85,74,85,75,3
CARACTÉRISTIQUES TECHNIQUES273
6

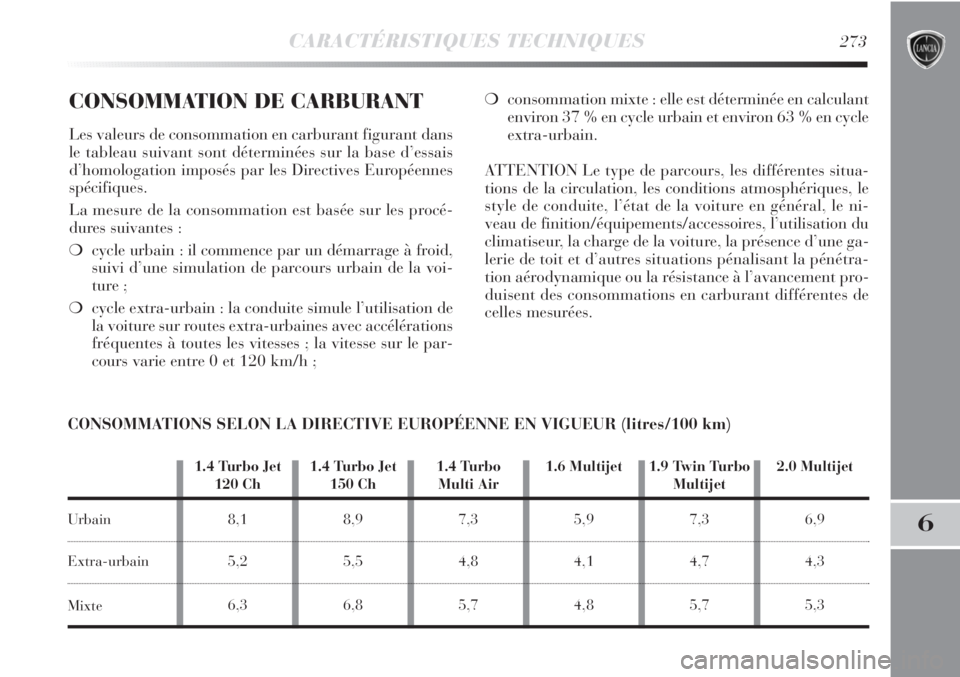

CONSOMMATION DE CARBURANT
Les valeurs de consommation en carburant figurant dans
le tableau suivant sont déterminées sur la base d’essais
d’homologation imposés par les Directives Européennes
spécifiques.
La mesure de la consommation est basée sur les procé-
dures suivantes :
❍cycle urbain : il commence par un démarrage à froid,
suivi d’une simulation de parcours urbain de la voi-
ture ;
❍cycle extra-urbain : la conduite simule l’utilisation de
la voiture sur routes extra-urbaines avec accélérations
fréquentes à toutes les vitesses ; la vitesse sur le par-
cours varie entre 0 et 120 km/h ;❍consommation mixte : elle est déterminée en calculant
environ 37 % en cycle urbain et environ 63 % en cycle
extra-urbain.
ATTENTION Le type de parcours, les différentes situa-
tions de la circulation, les conditions atmosphériques, le
style de conduite, l’état de la voiture en général, le ni-
veau de finition/équipements/accessoires, l’utilisation du
climatiseur, la charge de la voiture, la présence d’une ga-
lerie de toit et d’autres situations pénalisant la pénétra-
tion aérodynamique ou la résistance à l’avancement pro-
duisent des consommations en carburant différentes de
celles mesurées.
CONSOMMATIONS SELON LA DIRECTIVE EUROPÉENNE EN VIGUEUR (litres/100 km)
Mixte

132146
274CARACTÉRISTIQUES TECHNIQUES

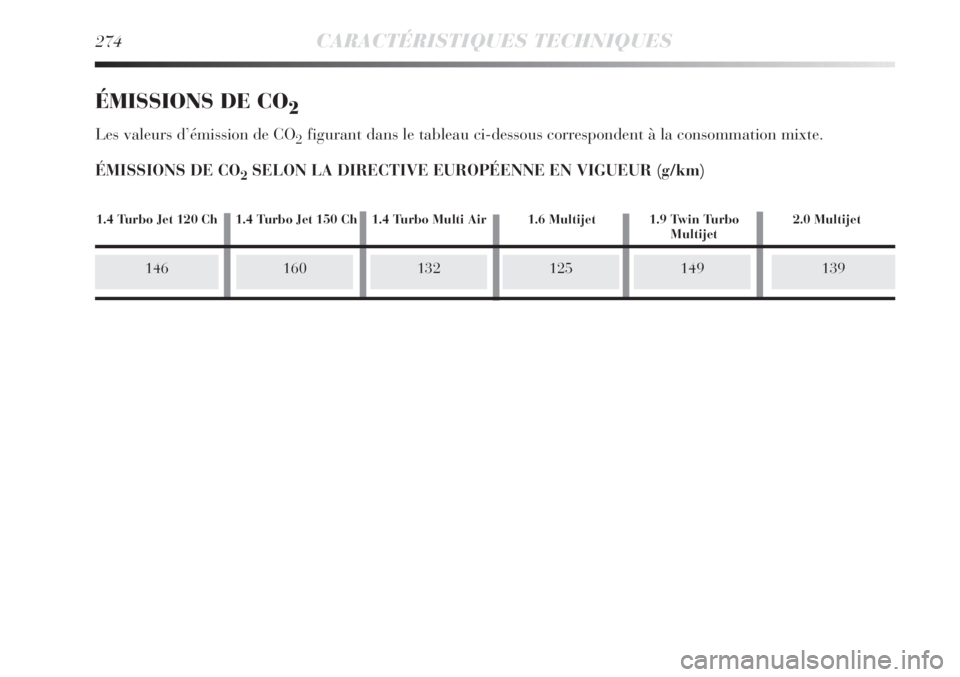

ÉMISSIONS DE CO2
Les valeurs d’émission de CO2figurant dans le tableau ci-dessous correspondent à la consommation mixte.
ÉMISSIONS DE CO
2SELON LA DIRECTIVE EUROPÉENNE EN VIGUEUR (g/km)
160139125149
1.4 Turbo Jet 120 Ch 1.4 Turbo Jet 150 Ch 1.4 Turbo Multi Air 1.6 Multijet 1.9 Twin Turbo 2.0 MultijetMultijet

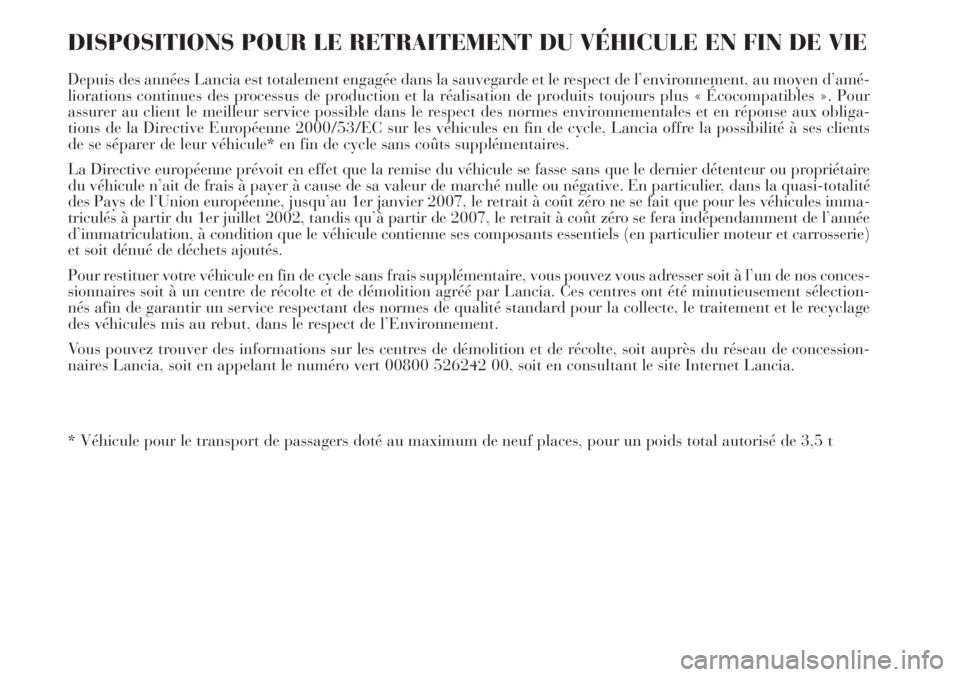

DISPOSITIONS POUR LE RETRAITEMENT DU VÉHICULE EN FIN DE VIE
Depuis des années Lancia est totalement engagée dans la sauvegarde et le respect de l’environnement, au moyen d’amé-
liorations continues des processus de production et la réalisation de produits toujours plus « Écocompatibles ». Pour
assurer au client le meilleur service possible dans le respect des normes environnementales et en réponse aux obliga-
tions de la Directive Européenne 2000/53/EC sur les véhicules en fin de cycle, Lancia offre la possibilité à ses clients
de se séparer de leur véhicule* en fin de cycle sans coûts supplémentaires.
La Directive européenne prévoit en effet que la remise du véhicule se fasse sans que le dernier détenteur ou propriétaire
du véhicule n’ait de frais à payer à cause de sa valeur de marché nulle ou négative. En particulier, dans la quasi-totalité
des Pays de l’Union européenne, jusqu’au 1er janvier 2007, le retrait à coût zéro ne se fait que pour les véhicules imma-
triculés à partir du 1er juillet 2002, tandis qu’à partir de 2007, le retrait à coût zéro se fera indépendamment de l’année
d’immatriculation, à condition que le véhicule contienne ses composants essentiels (en particulier moteur et carrosserie)
et soit dénué de déchets ajoutés.
Pour restituer votre véhicule en fin de cycle sans frais supplémentaire, vous pouvez vous adresser soit à l’un de nos conces-
sionnaires soit à un centre de récolte et de démolition agréé par Lancia. Ces centres ont été minutieusement sélection-
nés afin de garantir un service respectant des normes de qualité standard pour la collecte, le traitement et le recyclage
des véhicules mis au rebut, dans le respect de l’Environnement.
Vous pouvez trouver des informations sur les centres de démolition et de récolte, soit auprès du réseau de concession-
naires Lancia, soit en appelant le numéro vert 00800 526242 00, soit en consultant le site Internet Lancia.
* Véhicule pour le transport de passagers doté au maximum de neuf places, pour un poids total autorisé de 3,5 t

®
A votre mecanicien, demande
®
Est dans le coeur de votre moteur.

Le moteur de votre auto est ne avec Selenia,
Votre voiture a choisit Selenia
la gamme des huiles moteurs qui repond aux exigences des plus recentes
specifications internationales. Des tests specifiques et des caracteristiques
techniques de hauts niveaux font de Selenia le lubrifiant developpe pour
rendre les prestations de votre moteur sures et gagnantes.
La qualite Selenia s'articule autour d'une gamme de produits technologiquement avances:
SELENIA K PURE ENERGY
Lubrifiant synthétique conçu pour la dernière génération
de moteurs à essence à faibles émissions.
Sa formulation spéciale assure également la plus grande
protection aux moteurs turbocompressés hautes
performances et soumis à stress thermique élevé.
Sa faible teneur en cendres contribue à la propreté totale
des catalyseurs modernes.
SELENIA WR PURE ENERGY
Lubrifiant entièrement synthétique à même de répondre
aux exigences des moteurs diesel les plus modernes.
Faible teneur en cendres pour protéger le filtre à
particules des résidus de combustion. High Fuel
Economy System permettant une économie considérable
de carburant. Réduit le danger de l’encrassement de la
turbine pour garantir la protection des moteurs diesel de
plus en plus performants. SELENIA MULTIPOWER
Lubrifiant ideal pour la protection des moteurs essence de
la nouvelle generation, meme dans des conditions
d'utilisation climatiques extremes. Guaranti une reduction
de la consommation de carburant (Energy Conserving) et
est ideal pour motorisations alternatives egalement.
SELENIA SPORT
Lubrifiant entièrement synthétique répondant aux
exigences des moteurs hautes performances.
Conçu pour protéger le moteur également dans des
situations de stress thermique élevé. Il évite le barbouillage
de la turbine et permet d’obtenir les plus grandes
performances en toute sécurité.
La gamme Selenia comprend notamment la Selenia StAR
Pure Energy, Selenia Racing, Selenia K, Selenia WR,
Selenia 20K, Selenia 20K AR.
Pour d’autres informations sur les produits Selenia, consultez
le sitewww.selenia.com.

page laissée intentionnellement blanche

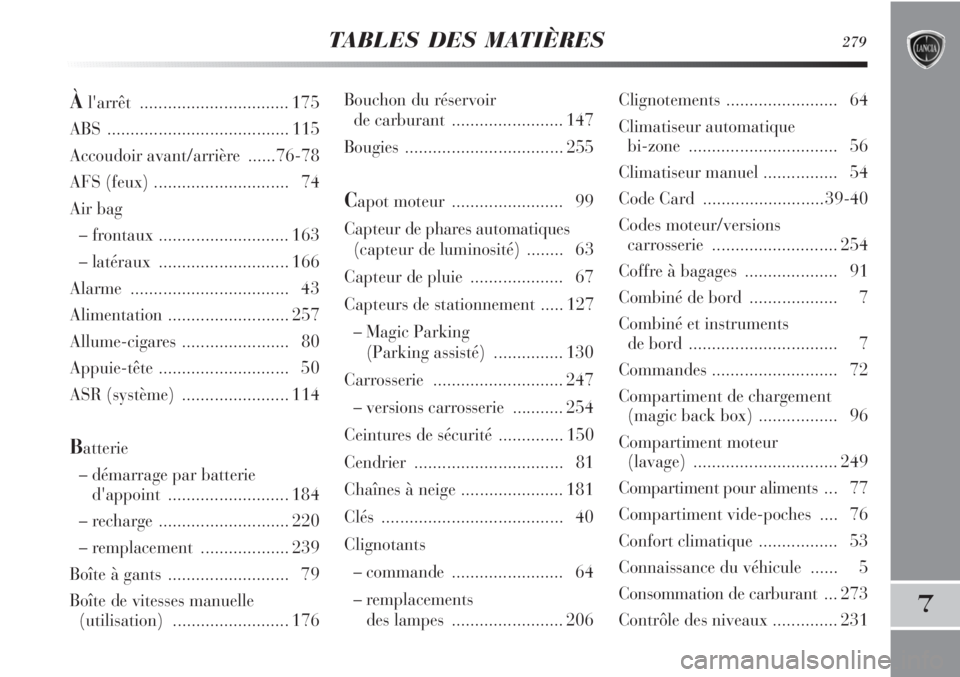

TABLES DES MATIÈRES279
7
Bouchon du réservoir
de carburant ........................ 147
Bougies .................................. 255
Capot moteur ........................ 99
Capteur de phares automatiques
(capteur de luminosité) ........ 63
Capteur de pluie.................... 67
Capteurs de stationnement ..... 127
– Magic Parking
(Parking assisté) ............... 130
Carrosserie ............................ 247
– versions carrosserie ...........254
Ceintures de sécurité .............. 150
Cendrier ................................ 81
Chaînes à neige ...................... 181
Clés ....................................... 40
Clignotants
– commande ........................ 64
– remplacements
des lampes ........................ 206Clignotements ........................ 64
Climatiseur automatique
bi-zone ................................ 56
Climatiseur manuel ................ 54
Code Card ..........................39-40
Codes moteur/versions
carrosserie ........................... 254
Coffre à bagages.................... 91
Combiné de bord ................... 7
Combiné et instruments
de bord ................................ 7
Commandes........................... 72
Compartiment de chargement
(magic back box)................. 96
Compartiment moteur
(lavage)............................... 249
Compartiment pour aliments ... 77
Compartiment vide-poches .... 76
Confort climatique ................. 53
Connaissance du véhicule ...... 5
Consommation de carburant ... 273
Contrôle des niveaux.............. 231
Àl'arrêt................................ 175
ABS ....................................... 115
Accoudoir avant/arrière ......76-78
AFS (feux)............................. 74
Air bag
– frontaux ............................ 163
– latéraux............................ 166
Alarme .................................. 43
Alimentation .......................... 257
Allume-cigares ....................... 80
Appuie-tête ............................ 50
ASR (système) ....................... 114
Batterie
– démarrage par batterie
d'appoint .......................... 184
– recharge ............................ 220
– remplacement ................... 239
Boîte à gants.......................... 79
Boîte de vitesses manuelle
(utilisation) ......................... 176
