Uso e Manutenzione

Egregio Cliente,
Ci congratuliamo e La ringraziamo per aver scelto una LANCIA.
Abbiamo preparato questo libretto per consentirle di apprezzare appieno le qualità di questa vettura.
Le raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida.
In esso sono contenute informazioni, consigli e avvertenze importanti per l’uso della vettura che l’aiuteranno a sfrutta-
re a fondo le doti tecniche della Sua LANCIA.
Scoprirà caratteristiche ed accorgimenti particolari; troverà inoltre informazioni essenziali per la cura, la manutenzio-
ne, la sicurezza di guida e di esercizio e per il mantenimento nel tempo della Sua LANCIA.
Si raccomanda di leggere attentamente le avvertenze e le indicazioni precedute dai simboli:
per la sicurezza delle persone;
per l'integrità della vettura;
per la salvaguardia dell'ambiente.
Nel Libretto di Garanzia allegato troverà inoltre i Servizi che LANCIA offre ai propri Clienti:
– il Certificato di Garanzia con i termini e le condizioni per il mantenimento della medesima
– la gamma dei servizi aggiuntivi riservati ai Clienti LANCIA.
Siamo certi che con questi strumenti Le sarà facile entrare in sintonia ed apprezzare la Sua nuova vettura e gli uomini
LANCIA che La assisteranno.
Buona lettura, dunque, e buon viaggio!
In questo libretto di Uso e Manutenzione sono descritte tutte le versioni
della LANCIA Delta, pertanto occorre considerare solo le informazioni relative
all’allestimento, motorizzazione e versione da Lei acquistata.

RIFORNIMENTO DI CARBURANTE
Motori a benzina:rifornire la vettura unicamente
con benzina senza piombo con numero di ottano
(RON) non inferiore a 95.
Motori diesel:rifornire la vettura unicamente con gasolio
per autotrazione conforme alla specifica europea EN590.
L’utilizzo di altri prodotti o miscele può danneggiare
irreparabilmente il motore con conseguente decadimento
della garanzia per danni causati.
AVVIAMENTO DEL MOTORE
Motori a benzina:assicurarsi che il freno a mano sia
tirato; mettere la leva del cambio in folle; premere a
fondo il pedale della frizione, senza premere
l’acceleratore, quindi ruotare la chiave di avviamento
inAV Ve rilasciarla appena il motore si è avviato.
Motori Diesel:ruotare la chiave di avviamento in MARed
attendere lo spegnimento delle spie Yem; ruotare la
chiave di avviamento in AV Ve rilasciarla appena il motore si
è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica
sviluppa elevate temperature. Quindi, non
parcheggiare la vettura su erba, foglie secche, aghi di
pino o altro materiale infiammabile: pericolo di
incendio.
RISPETTO DELL’AMBIENTE
La vettura è dotata di un sistema che permette una
diagnosi continua dei componenti correlati alle
emissioni per garantire un miglior rispetto
dell’ambiente.APPARECCHIATURE ELETTRICHE ACCESSORIE
Se dopo l’acquisto della vettura desidera installare
accessori che necessitino di alimentazione elettrica
(con rischio di scaricare gradualmente la batteria),
rivolgersi presso la Rete Assistenziale Lanciache
ne valuterà l’assorbimento elettrico complessivo e
verificherà se l’impianto della vettura è in grado di
sostenere il carico richiesto.
CODE CARD
Conservarla in luogo sicuro, non nella vettura. È
necessario avere sempre con se il codice elettronico
riportato sulla CODE card nell’eventualità di dover
effettuare un avviamento d’emergenza.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare
inalterate nel tempo le prestazioni della vettura e le
caratteristiche di sicurezza, rispetto per l’ambiente e
bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE…
…troverà informazioni, consigli ed avvertenze
importanti per il corretto uso, la sicurezza di guida e
per il mantenimento nel tempo della Sua vettura.
Presti particolare attenzione ai simboli "(sicurezza
delle persone) #(salvaguardia dell’ambiente) â
(integrità della vettura).
Qualora il display multifunzionale visualizzi il messaggio
“Vedere manuale” occorre consultare il capitolo “Spie su
quadro” della presente pubblicazione.DA LEGGERE ASSOLUTAMENTE!K

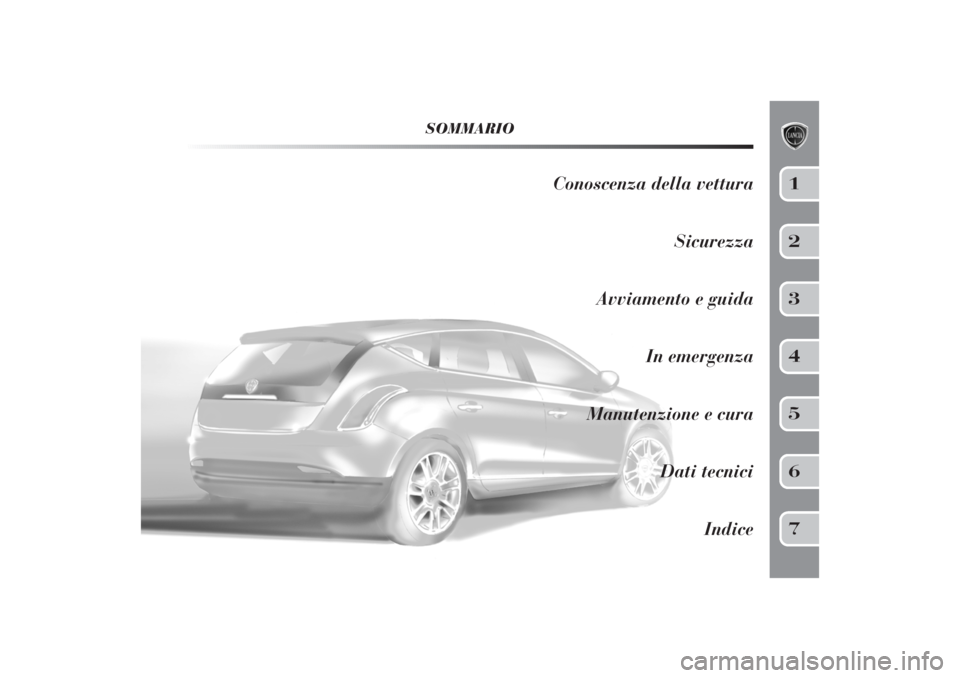

SOMMARIO
Conoscenza della vettura
Sicurezza
Avviamento e guida
In emergenza
Manutenzione e cura
Dati tecnici
Indice
1234567

pagina intenzionalmente lasciata bianca

CONOSCENZA DELLA VETTURA
5
1
Plancia portastrumenti................................ 6
Quadro e strumenti di bordo........................ 7
Display ....................................................... 21
Voci Menù ................................................... 26
Trip computer............................................. 36
Simbologia.................................................. 38
Sistema Lancia Code................................... 39
Le chiavi ..................................................... 40
Allarme....................................................... 43
Dispositivo di avviamento............................ 46
Sedili.......................................................... 47
Appoggiatesta ............................................ 50
Volante ....................................................... 51
Specchi retrovisori ...................................... 51
Comfort climatico........................................ 53
Climatizzatore manuale .............................. 54
Climatizzatore automatico bizona ............... 56
Luci esterne ................................................ 62
Pulizia cristalli............................................ 65
Cruise Control ............................................. 68
Plafoniere.................................................... 70
Comandi..................................................... 72
Sistema blocco carburante ........................... 75Equipaggiamenti interni.............................. 76
Tetto apribile............................................... 81
Porte ........................................................... 84
Alzacristalli................................................ 87
Bagagliaio................................................... 91
Cofano motore............................................ 99
Portapacchi/portasci................................... 101
Fari............................................................. 102
Sistema DST ............................................... 104
Funzione SPORT......................................... 104
Reactive Suspension System ........................ 106
Driving Advisor........................................... 107
Sistema ESP Evoluto................................... 112
Sistema Start&Stop ..................................... 117
Sistema EOBD ............................................ 122
Servosterzo elettrico “Dualdrive” ................. 122
Sistema T.P.M.S........................................... 124
Sensori di parcheggio .................................. 127
Magic Parking............................................. 130
Accessori acquistati dall’utente.................... 144
Rifornimento della vettura........................... 145
Protezione dell’ambiente.............................. 148

6
CONOSCENZA DELLA VETTURA

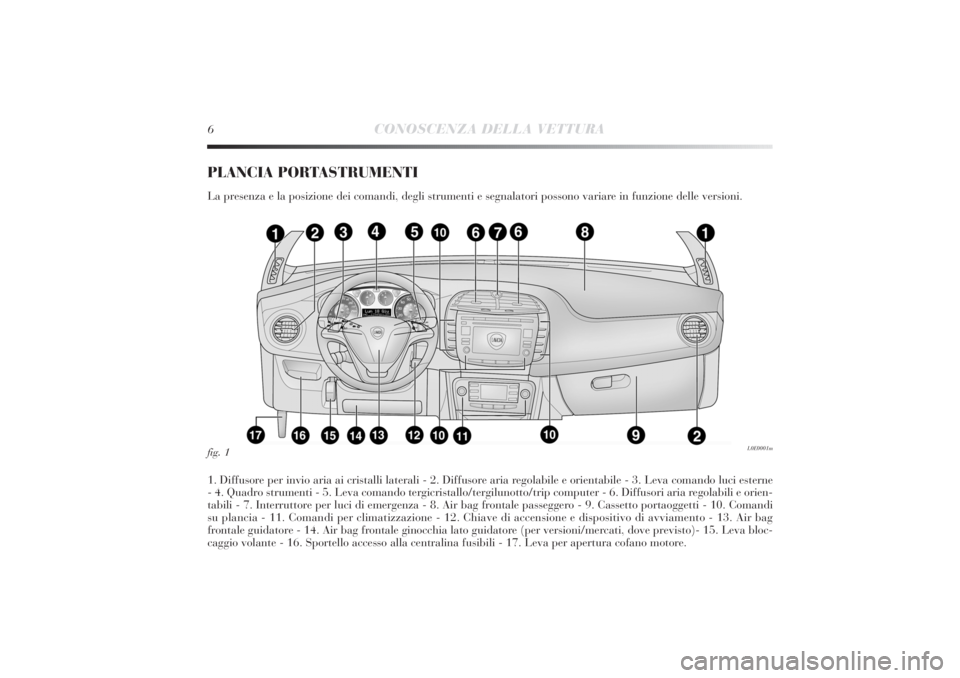

PLANCIA PORTASTRUMENTILa presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
1. Diffusore per invio aria ai cristalli laterali - 2. Diffusore aria regolabile e orientabile - 3. Leva comando luci esterne
- 4. Quadro strumenti - 5. Leva comando tergicristallo/tergilunotto/trip computer - 6. Diffusori aria regolabili e orien-
tabili - 7. Interruttore per luci di emergenza - 8. Air bag frontale passeggero - 9. Cassetto portaoggetti - 10. Comandi
su plancia - 11. Comandi per climatizzazione - 12. Chiave di accensione e dispositivo di avviamento - 13. Air bag
frontale guidatore - 14. Air bag frontale ginocchia lato guidatore (per versioni/mercati, dove previsto)- 15. Leva bloc-
caggio volante - 16. Sportello accesso alla centralina fusibili - 17. Leva per apertura cofano motore.fig. 1
L0E0001m

1
CONOSCENZA DELLA VETTURA
7

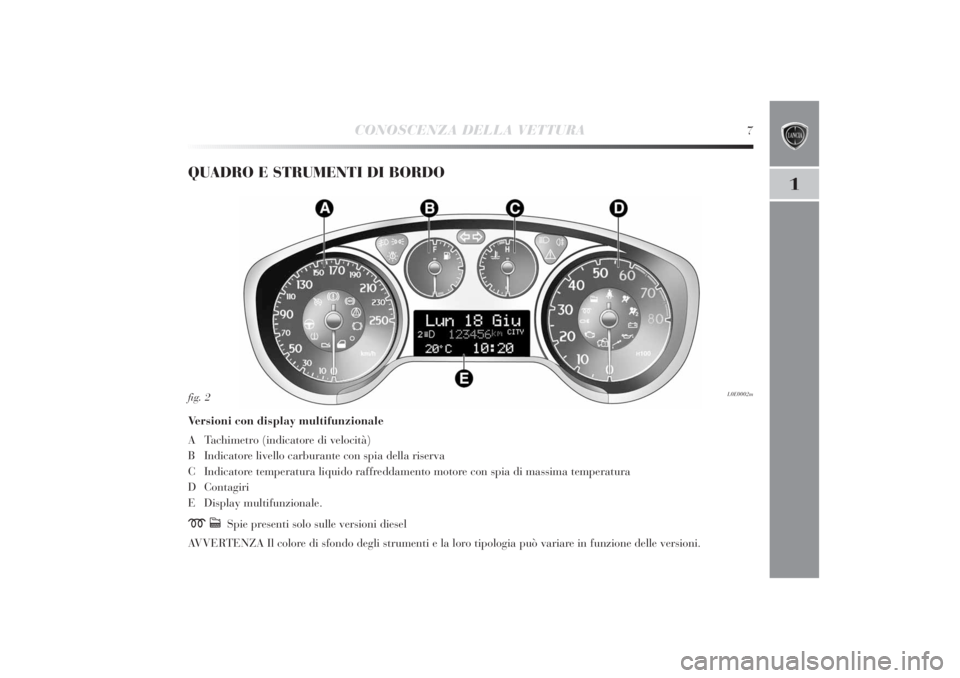

QUADRO E STRUMENTI DI BORDOVersioni con display multifunzionale
A Tachimetro (indicatore di velocità)
B Indicatore livello carburante con spia della riserva
C Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
D Contagiri
E Display multifunzionale.m
c
Spie presenti solo sulle versioni diesel
AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.
L0E0002m
fig. 2

8
CONOSCENZA DELLA VETTURA

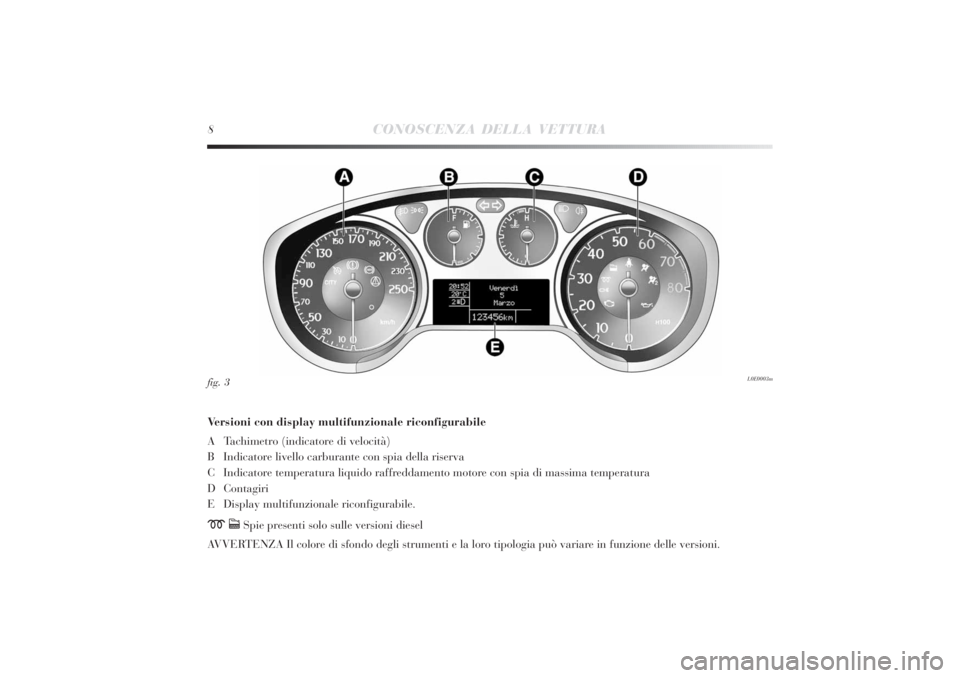

Versioni con display multifunzionale riconfigurabile
A Tachimetro (indicatore di velocità)
B Indicatore livello carburante con spia della riserva
C Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
D Contagiri
E Display multifunzionale riconfigurabile.m
c
Spie presenti solo sulle versioni diesel
AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.
fig. 3
L0E0003m

CONOSCENZA DELLA VETTURA
9
1
TACHIMETRO (INDICATORE DI VELOCITÀ)
fig. 2-3
L’indicatore A segnala la velocità della vettura.
CONTAGIRI fig. 2-3
L’indicatore D segnala il numero di giri del motore.
INDICATORE LIVELLO CARBURANTE fig. 2-3
L’indicatore B riporta la quantità di carburante presente
nel serbatoio.
L’accensione della spia
K
(unitamente al messaggio vi-
sualizzato dal display) indica che nel serbatoio sono ri-
masti circa tra i 5 ed i 7 litri di carburante.
Non viaggiare con serbatoio quasi vuoto: gli eventuali
mancamenti di alimentazione potrebbero danneggiare il
catalizzatore.
INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE fig. 2-3
L’indicatore C riporta la temperatura del liquido di raf-
freddamento motore ed inizia a fornire indicazioni quan-
do la temperatura del liquido supera 50°C circa.La pri-
ma tacca rimane sempre accesa e indica il corretto fun-
zionamento del sistema. L’accensione della spia
u
(uni-
tamente al messaggio visualizzato dal display) indica l’au-
mento eccessivo della temperatura del liquido di raffred-
damento; in questo caso arrestare il motore e rivolgersi al-
la Rete Assistenziale Lancia.SPIE SU QUADRO
Avvertenze generali
L’accensione delle spie è associata a messaggio specifico
e/o avviso acustico dove il quadro di bordo lo permette.
Tali segnalazioni sono sintetiche e cautelative e non de-
vono essere considerate esaustive e/o alternative a quan-
to specificato nel presente Libretto Uso e Manutenzione,
di cui si consiglia sempre un’attenta lettura. In caso di
segnalazione di avaria fare sempre e comunque riferimento
a quanto riportato nel presente capitolo.
Liquido freni insufficiente (rossa)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi. La spia si accende quando il livello del
liquido freni nella vaschetta scende sotto il livello minimo,
a causa di una possibile perdita di liquido dal circuito.
Il display visualizza il messaggio dedicato.
Freno a mano inserito (rossa)
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi. La spia si accen-
de quando viene inserito il freno a mano. Se la vettura è
in movimento vi è anche un avviso acustico associato.
AVVERTENZA Se la spia si accende durante la marcia,
verificare che il freno a mano non sia inserito.
x
