130ZOZNÁMENIE SA S VOZIDLOM
Zodpovednosť za parkovacie manévrovanie je
vždy na vodičovi. Pri vykonávaní takýchto ma-
névrov, sa ubezpečte či sa v blízkosti nenachádza-
jú osoby ani zvieratá.
Parkovacie senzory pomáhajú vodičovi, ktorý ale
nikdy nesmie znepozornieť počas riadenia, aj keď
pri nízkych rýchlostiach: systém MAGIC PAR-
KING nereguluje nijakým spôsobom rýchlosť vozidla po-
čas riadenia, kontrola pri zrýchľovaní a pri brzdení má na
starosti vodič.
MAGIC PARKING
(pre verzie/trhy, kde je vo výbave)
Magic Parking informuje vodiča o voľnom paralelnom par-
kovacom priestore dĺžky úmernej dĺžke vozidla. počas ma-
névrovania vodičovi pomáha automatickým riadením pohy-
bu volantu.Počas manévrovania sú vodičovi poskytované aj informácie par-
kovacích senzorov (4 zadné senzory a 4 predné senzory), kto-
ré vodiča informujú o vzdialenosti pri približovaní k prekáž-
kam za a pred vozidlom.
Pri vyhľadávaní parkovacieho priestoru nie sú prední ani za-
dné parkovacie senzory aktívne, ale počas manévrovania sa
predné a zadné senzory automaticky aktivujú pri zaradení spia-
točky.

ZOZNÁMENIE SA S VOZIDLOM131
1

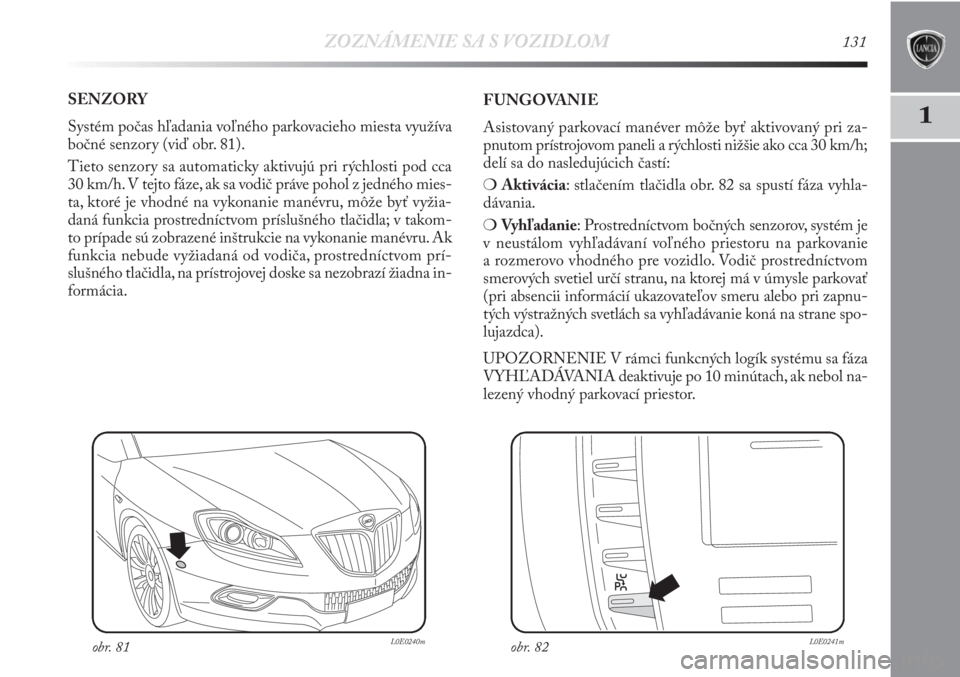

SENZORY
Systém počas hľadania voľného parkovacieho miesta využíva
bočné senzory (viď obr. 81).
Tieto senzory sa automaticky aktivujú pri rýchlosti pod cca
30 km/h. V tejto fáze, ak sa vodič práve pohol z jedného mies-
ta, ktoré je vhodné na vykonanie manévru, môže byť vyžia-
daná funkcia prostredníctvom príslušného tlačidla; v takom-
to prípade sú zobrazené inštrukcie na vykonanie manévru. Ak
funkcia nebude vyžiadaná od vodiča, prostredníctvom prí-
slušného tlačidla, na prístrojovej doske sa nezobrazí žiadna in-
formácia.FUNGOVANIE
Asistovaný parkovací manéver môže byť aktivovaný pri za-
pnutom prístrojovom paneli a rýchlosti nižšie ako cca 30 km/h;
delí sa do nasledujúcich častí:
❍Aktivácia: stlačením tlačidla obr. 82 sa spustí fáza vyhla-
dávania.
❍Vyhľadanie: Prostredníctvom bočných senzorov, systém je
v neustálom vyhľadávaní voľného priestoru na parkovanie
a rozmerovo vhodného pre vozidlo. Vodič prostredníctvom
smerových svetiel určí stranu, na ktorej má v úmysle parkovať
(pri absencii informácií ukazovateľov smeru alebo pri zapnu-
tých výstražných svetlách sa vyhľadávanie koná na strane spo-
lujazdca).
UPOZORNENIE V rámci funkcných logík systému sa fáza
VYHĽADÁVANIA deaktivuje po 10 minútach, ak nebol na-
lezený vhodný parkovací priestor.
obr. 81L0E0240mobr. 82L0E0241m

132ZOZNÁMENIE SA S VOZIDLOM

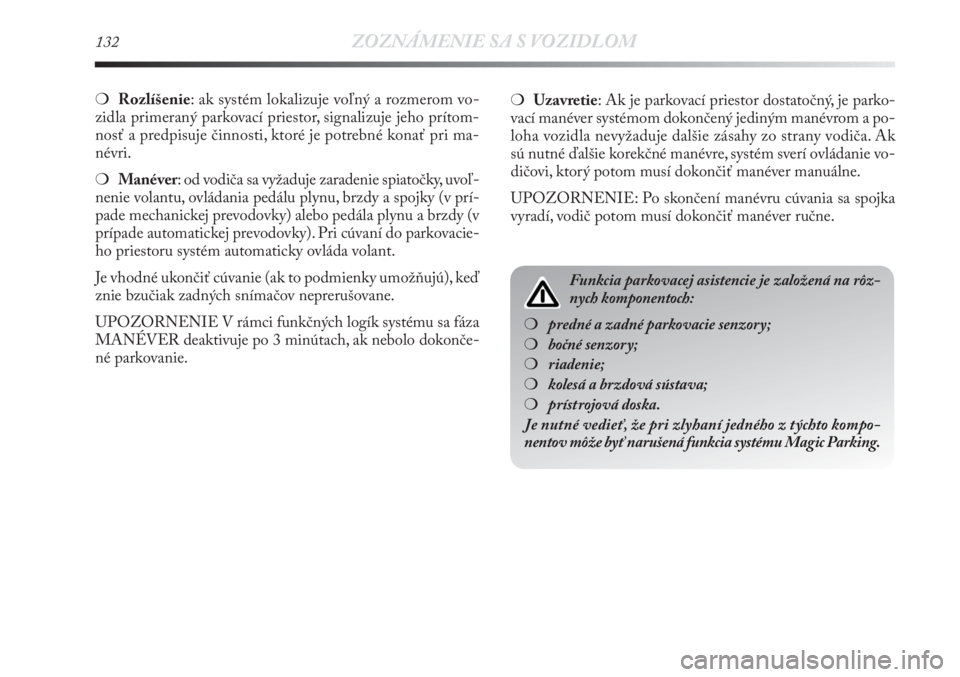

❍Rozlíšenie: ak systém lokalizuje voľný a rozmerom vo-
zidla primeraný parkovací priestor, signalizuje jeho prítom-
nosť a predpisuje činnosti, ktoré je potrebné konať pri ma-
névri.
❍Manéver: od vodiča sa vyžaduje zaradenie spiatočky, uvoľ-
nenie volantu, ovládania pedálu plynu, brzdy a spojky (v prí-
pade mechanickej prevodovky) alebo pedála plynu a brzdy (v
prípade automatickej prevodovky). Pri cúvaní do parkovacie-
ho priestoru systém automaticky ovláda volant.
Je vhodné ukončiť cúvanie (ak to podmienky umožňujú), keď
znie bzučiak zadných snímačov neprerušovane.
UPOZORNENIE V rámci funkčných logík systému sa fáza
MANÉVER deaktivuje po 3 minútach, ak nebolo dokonče-
né parkovanie.❍Uzavretie: Ak je parkovací priestor dostatočný, je parko-
vací manéver systémom dokončený jediným manévrom a po-
loha vozidla nevyžaduje dalšie zásahy zo strany vodiča. Ak
sú nutné ďalšie korekčné manévre, systém sverí ovládanie vo-
dičovi, ktorý potom musí dokončiť manéver manuálne.
UPOZORNENIE: Po skončení manévru cúvania sa spojka
vyradí, vodič potom musí dokončiť manéver ručne.
Funkcia parkovacej asistencie je založená na rôz-
nych komponentoch:
❍predné a zadné parkovacie senzory;
❍bočné senzory;
❍riadenie;
❍kolesá a brzdová sústava;
❍prístrojová doska.
Je nutné vedieť, že pri zlyhaní jedného z týchto kompo-
nentov môže byť narušená funkcia systému Magic Parking.

ZOZNÁMENIE SA S VOZIDLOM133
1

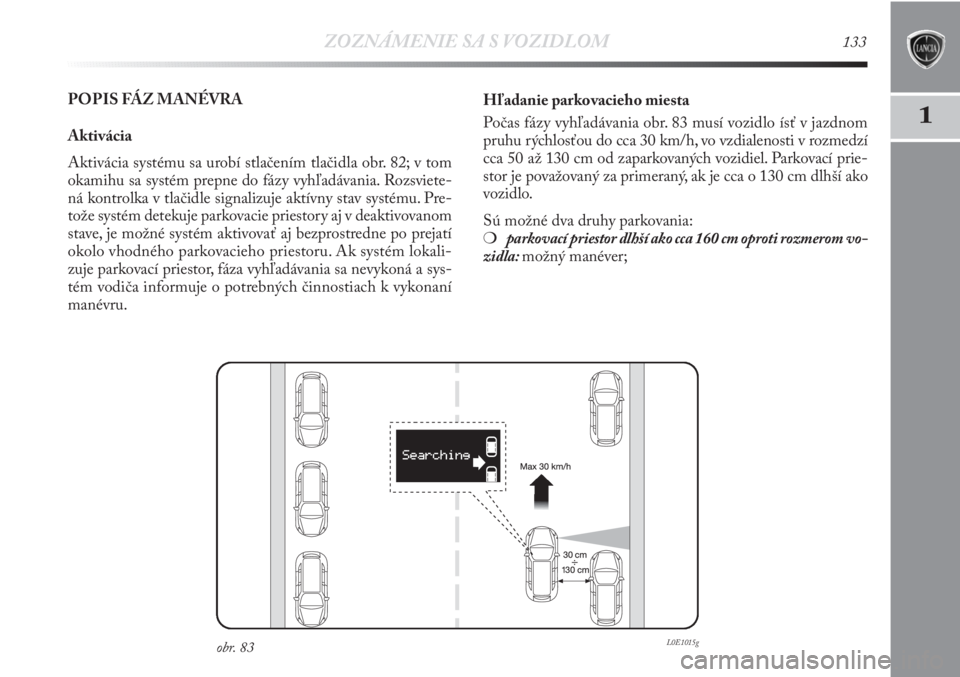

POPIS FÁZ MANÉVRA
Aktivácia
Aktivácia systému sa urobí stlačením tlačidla obr. 82; v tom
okamihu sa systém prepne do fázy vyhľadávania. Rozsviete-
ná kontrolka v tlačidle signalizuje aktívny stav systému. Pre-
tože systém detekuje parkovacie priestory aj v deaktivovanom
stave, je možné systém aktivovať aj bezprostredne po prejatí
okolo vhodného parkovacieho priestoru. Ak systém lokali-
zuje parkovací priestor, fáza vyhľadávania sa nevykoná a sys-
tém vodiča informuje o potrebných činnostiach k vykonaní
manévru.Hľadanie parkovacieho miesta
Počas fázy vyhľadávania obr. 83 musí vozidlo ísť v jazdnom
pruhu rýchlosťou do cca 30 km/h, vo vzdialenosti v rozmedzí
cca 50 až 130 cm od zaparkovaných vozidiel. Parkovací prie-
stor je považovaný za primeraný, ak je cca o 130 cm dlhší ako
vozidlo.
Sú možné dva druhy parkovania:
❍parkovací priestor dlhší ako cca 160 cm oproti rozmerom vo-
zidla: možný manéver;
obr. 83L0E1015g

134ZOZNÁMENIE SA S VOZIDLOM

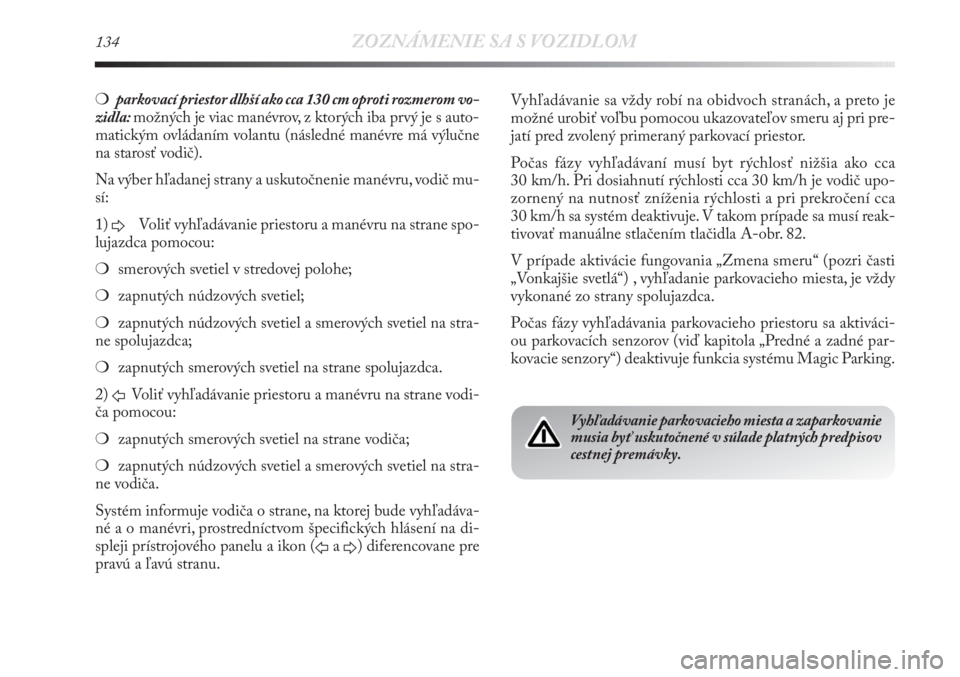

❍parkovací priestor dlhší ako cca 130 cm oproti rozmerom vo-
zidla: možných je viac manévrov, z ktorých iba prvý je s auto-
matickým ovládaním volantu (následné manévre má výlučne
na starosť vodič).
Na výber hľadanej strany a uskutočnenie manévru, vodič mu-
sí:
1)
DVoliť vyhľadávanie priestoru a manévru na strane spo-
lujazdca pomocou:
❍smerových svetiel v stredovej polohe;
❍zapnutých núdzových svetiel;
❍zapnutých núdzových svetiel a smerových svetiel na stra-
ne spolujazdca;
❍zapnutých smerových svetiel na strane spolujazdca.
2)
FVoliť vyhľadávanie priestoru a manévru na strane vodi-
ča pomocou:
❍zapnutých smerových svetiel na strane vodiča;
❍zapnutých núdzových svetiel a smerových svetiel na stra-
ne vodiča.
Systém informuje vodiča o strane, na ktorej bude vyhľadáva-
né a o manévri, prostredníctvom špecifických hlásení na di-
spleji prístrojového panelu a ikon (
Fa
D) diferencovane pre
pravú a ľavú stranu. Vyhľadávanie sa vždy robí na obidvoch stranách, a preto je
možné urobiť voľbu pomocou ukazovateľov smeru aj pri pre-
jatí pred zvolený primeraný parkovací priestor.
Počas fázy vyhľadávaní musí byt rýchlosť nižšia ako cca
30 km/h. Pri dosiahnutí rýchlosti cca 30 km/h je vodič upo-
zornený na nutnosť zníženia rýchlosti a pri prekročení cca
30 km/h sa systém deaktivuje. V takom prípade sa musí reak-
tivovať manuálne stlačením tlačidla A-obr. 82.
V prípade aktivácie fungovania „Zmena smeru“ (pozri časti
„Vonkajšie svetlá“) , vyhľadanie parkovacieho miesta, je vždy
vykonané zo strany spolujazdca.
Počas fázy vyhľadávania parkovacieho priestoru sa aktiváci-
ou parkovacích senzorov (viď kapitola „Predné a zadné par-
kovacie senzory“) deaktivuje funkcia systému Magic Parking.
Vyhľadávanie parkovacieho miesta a zaparkovanie
musia byť uskutočnené v súlade platných predpisov
cestnej premávky.

ZOZNÁMENIE SA S VOZIDLOM135
1

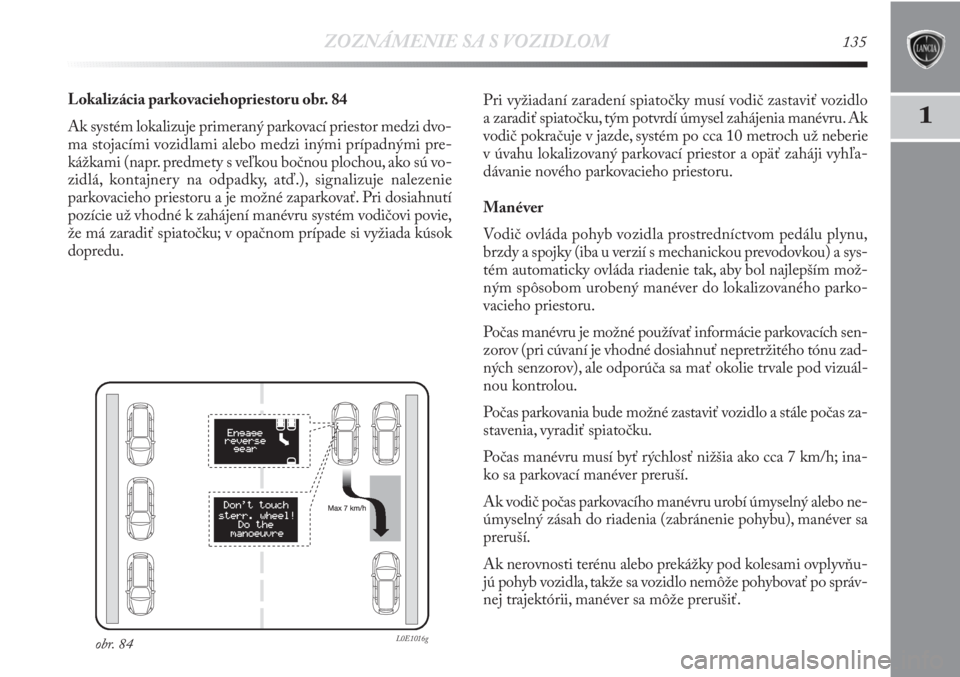

Lokalizácia parkovaciehopriestoru obr. 84
Ak systém lokalizuje primeraný parkovací priestor medzi dvo-
ma stojacími vozidlami alebo medzi inými prípadnými pre-
kážkami (napr. predmety s veľkou bočnou plochou, ako sú vo-
zidlá, kontajnery na odpadky, atď.), signalizuje nalezenie
parkovacieho priestoru a je možné zaparkovať. Pri dosiahnutí
pozície už vhodné k zahájení manévru systém vodičovi povie,
že má zaradiť spiatočku; v opačnom prípade si vyžiada kúsok
dopredu.Pri vyžiadaní zaradení spiatočky musí vodič zastaviť vozidlo
a zaradiť spiatočku, tým potvrdí úmysel zahájenia manévru. Ak
vodič pokračuje v jazde, systém po cca 10 metroch už neberie
v úvahu lokalizovaný parkovací priestor a opäť zaháji vyhľa-
dávanie nového parkovacieho priestoru.
Manéver
Vodič ovláda pohyb vozidla prostredníctvom pedálu plynu,
brzdy a spojky (iba u verzií s mechanickou prevodovkou) a sys-
tém automaticky ovláda riadenie tak, aby bol najlepším mož-
ným spôsobom urobený manéver do lokalizovaného parko-
vacieho priestoru.
Počas manévru je možné používať informácie parkovacích sen-
zorov (pri cúvaní je vhodné dosiahnuť nepretržitého tónu zad-
ných senzorov), ale odporúča sa mať okolie trvale pod vizuál-
nou kontrolou.
Počas parkovania bude možné zastaviť vozidlo a stále počas za-
stavenia, vyradiť spiatočku.
Počas manévru musí byť rýchlosť nižšia ako cca 7 km/h; ina-
ko sa parkovací manéver preruší.
Ak vodič počas parkovacího manévru urobí úmyselný alebo ne-
úmyselný zásah do riadenia (zabránenie pohybu), manéver sa
preruší.
Ak nerovnosti terénu alebo prekážky pod kolesami ovplyvňu-
jú pohyb vozidla, takže sa vozidlo nemôže pohybovať po správ-
nej trajektórii, manéver sa môže prerušiť.
obr. 84L0E1016g

136ZOZNÁMENIE SA S VOZIDLOM

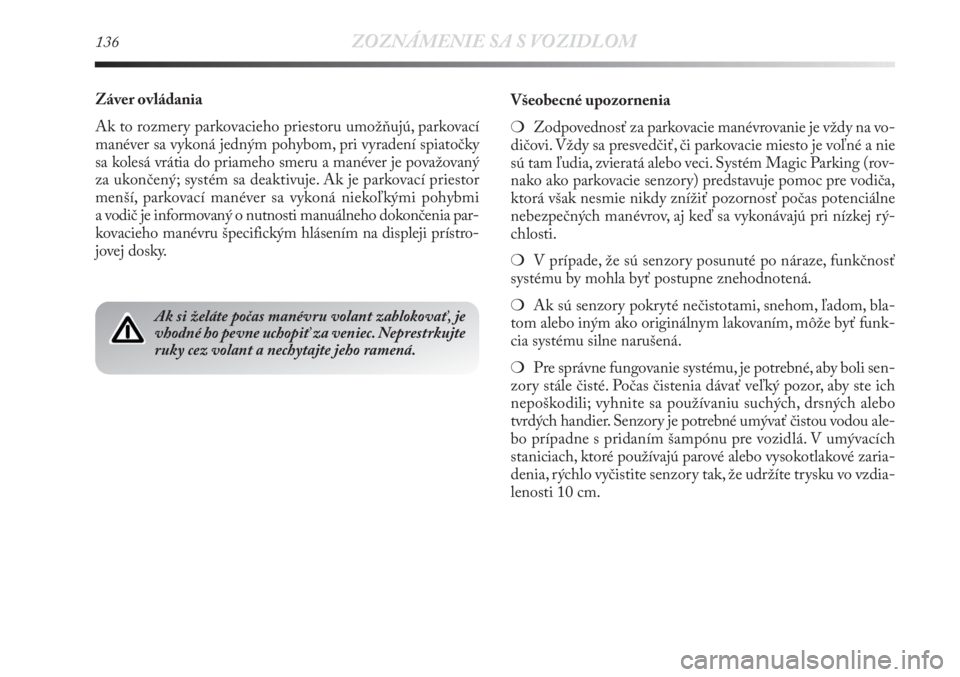

Záver ovládania
Ak to rozmery parkovacieho priestoru umožňujú, parkovací
manéver sa vykoná jedným pohybom, pri vyradení spiatočky
sa kolesá vrátia do priameho smeru a manéver je považovaný
za ukončený; systém sa deaktivuje. Ak je parkovací priestor
menší, parkovací manéver sa vykoná niekoľkými pohybmi
a vodič je informovaný o nutnosti manuálneho dokončenia par-
kovacieho manévru špecifickým hlásením na displeji prístro-
jovej dosky.Všeobecné upozornenia
❍Zodpovednosť za parkovacie manévrovanie je vždy na vo-
dičovi. Vždy sa presvedčiť, či parkovacie miesto je voľné a nie
sú tam ľudia, zvieratá alebo veci. Systém Magic Parking (rov-
nako ako parkovacie senzory) predstavuje pomoc pre vodiča,
ktorá však nesmie nikdy znížiť pozornosť počas potenciálne
nebezpečných manévrov, aj keď sa vykonávajú pri nízkej rý-
chlosti.
❍V prípade, že sú senzory posunuté po náraze, funkčnosť
systému by mohla byť postupne znehodnotená.
❍Ak sú senzory pokryté nečistotami, snehom, ľadom, bla-
tom alebo iným ako originálnym lakovaním, môže byť funk-
cia systému silne narušená.
❍Pre správne fungovanie systému, je potrebné, aby boli sen-
zory stále čisté. Počas čistenia dávať veľký pozor, aby ste ich
nepoškodili; vyhnite sa používaniu suchých, drsných alebo
tvrdých handier. Senzory je potrebné umývať čistou vodou ale-
bo prípadne s pridaním šampónu pre vozidlá. V umývacích
staniciach, ktoré používajú parové alebo vysokotlakové zaria-
denia, rýchlo vyčistite senzory tak, že udržíte trysku vo vzdia-
lenosti 10 cm.
Ak si želáte počas manévru volant zablokovať, je
vhodné ho pevne uchopiť za veniec. Neprestrkujte
ruky cez volant a nechytajte jeho ramená.

ZOZNÁMENIE SA S VOZIDLOM137
1

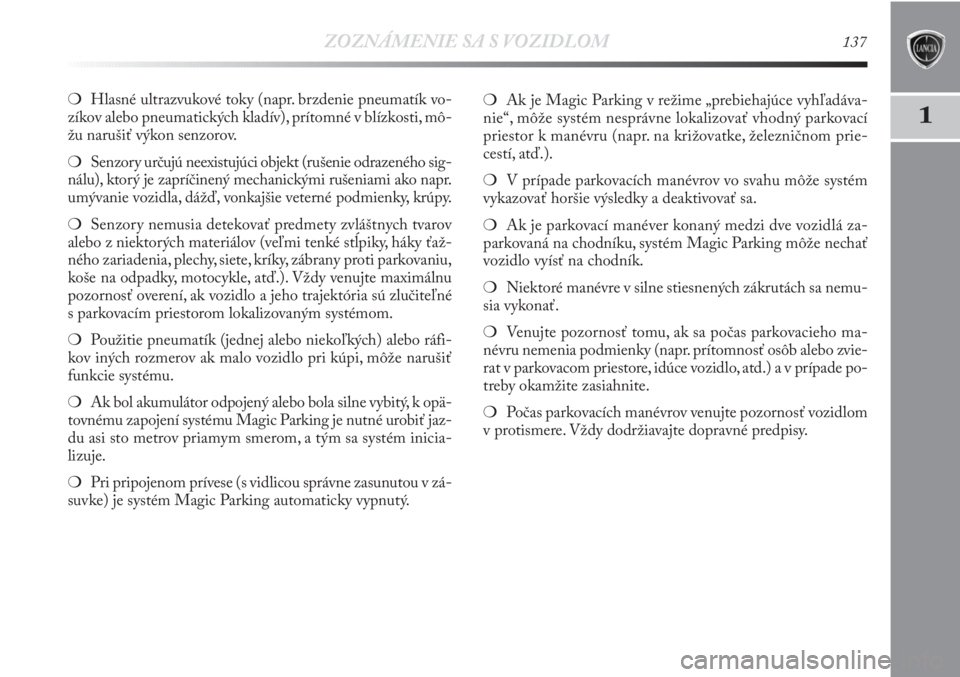

❍Hlasné ultrazvukové toky (napr. brzdenie pneumatík vo-
zíkov alebo pneumatických kladív), prítomné v blízkosti, mô-
žu narušiť výkon senzorov.
❍Senzory určujú neexistujúci objekt (rušenie odrazeného sig-
nálu), ktorý je zapríčinený mechanickými rušeniami ako napr.
umývanie vozidla, dážď, vonkajšie veterné podmienky, krúpy.
❍Senzory nemusia detekovať predmety zvláštnych tvarov
alebo z niektorých materiálov (veľmi tenké stĺpiky, háky ťaž-
ného zariadenia, plechy, siete, kríky, zábrany proti parkovaniu,
koše na odpadky, motocykle, atď.). Vždy venujte maximálnu
pozornosť overení, ak vozidlo a jeho trajektória sú zlučiteľné
s parkovacím priestorom lokalizovaným systémom.
❍Použitie pneumatík (jednej alebo niekoľkých) alebo ráfi-
kov iných rozmerov ak malo vozidlo pri kúpi, môže narušiť
funkcie systému.
❍Ak bol akumulátor odpojený alebo bola silne vybitý, k opä-
tovnému zapojení systému Magic Parking je nutné urobiť jaz-
du asi sto metrov priamym smerom, a tým sa systém inicia-
lizuje.
❍Pri pripojenom prívese (s vidlicou správne zasunutou v zá-
suvke) je systém Magic Parking automaticky vypnutý.❍Ak je Magic Parking v režime „prebiehajúce vyhľadáva-
nie“, môže systém nesprávne lokalizovať vhodný parkovací
priestor k manévru (napr. na križovatke, železničnom prie-
cestí, atď.).
❍V prípade parkovacích manévrov vo svahu môže systém
vykazovať horšie výsledky a deaktivovať sa.
❍Ak je parkovací manéver konaný medzi dve vozidlá za-
parkovaná na chodníku, systém Magic Parking môže nechať
vozidlo vyísť na chodník.
❍Niektoré manévre v silne stiesnených zákrutách sa nemu-
sia vykonať.
❍Venujte pozornosť tomu, ak sa počas parkovacieho ma-
névru nemenia podmienky (napr. prítomnosť osôb alebo zvie-
rat v parkovacom priestore, idúce vozidlo, atd.) a v prípade po-
treby okamžite zasiahnite.
❍Počas parkovacích manévrov venujte pozornosť vozidlom
v protismere. Vždy dodržiavajte dopravné predpisy.

138ZOZNÁMENIE SA S VOZIDLOM

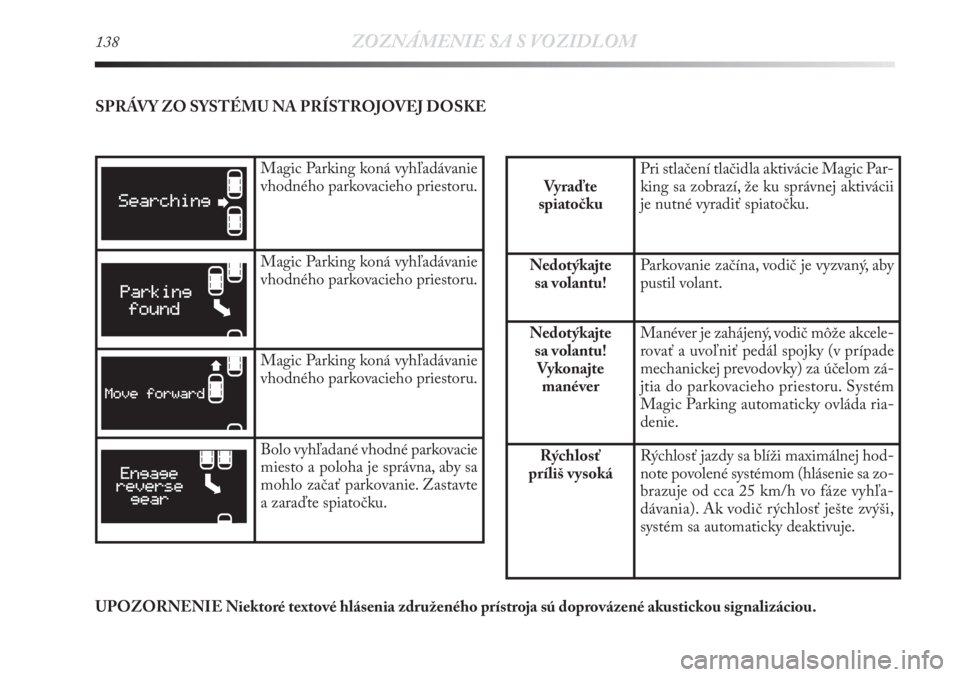

SPRÁVY ZO SYSTÉMU NA PRÍSTROJOVEJ DOSKE
Magic Parking koná vyhľadávanie
vhodného parkovacieho priestoru.
Magic Parking koná vyhľadávanie
vhodného parkovacieho priestoru.
Magic Parking koná vyhľadávanie
vhodného parkovacieho priestoru.
Bolo vyhľadané vhodné parkovacie
miesto a poloha je správna, aby sa
mohlo začať parkovanie. Zastavte
a zaraďte spiatočku.
Vyraďte
spiatočku
Pri stlačení tlačidla aktivácie Magic Par-
king sa zobrazí, že ku správnej aktivácii
je nutné vyradiť spiatočku.
Nedotýkajte
sa volantu!Parkovanie začína, vodič je vyzvaný, aby
pustil volant.
Nedotýkajte
sa volantu!
Vykonajte
manéverManéver je zahájený, vodič môže akcele-
rovať a uvoľniť pedál spojky (v prípade
mechanickej prevodovky) za účelom zá-
jtia do parkovacieho priestoru. Systém
Magic Parking automaticky ovláda ria-
denie.
Rýchlosť
príliš vysokáRýchlosť jazdy sa blíži maximálnej hod-
note povolené systémom (hlásenie sa zo-
brazuje od cca 25 km/h vo fáze vyhľa-
dávania). Ak vodič rýchlosť ješte zvýši,
systém sa automaticky deaktivuje.
UPOZORNENIE Niektoré textové hlásenia združeného prístroja sú doprovázené akustickou signalizáciou.

ZOZNÁMENIE SA S VOZIDLOM139
1Magic Parking
nie je k dispozíciiBol zistený problém v systéme Magic
Parking. Je nutné obrátiť sa na autori-
zovaný servis.
Skúste
opäť neskôrSystém Magic Parking zistil problém v
jednom zo systémov potrebných ku svo-
jej prevádzke. Ak problém pretrváva, je
nutné obrátiť sa na autorizovaný servis.
Pôsobenie
na volant
Vodič úmyselne alebo neúmyselne za-
pôsobil na volant. Systém sa deaktivuje
a vykonanie manévru sa stáva vecou vo-
diča.
Magic Parking
OFFUkončený manéver, prekročenie limitov
rýchlosti, prítomnosť prívesu, príliš dlhá
fáza vyhľadávania, príliš dlhá fáze ma-
névrovania, vyžiadanie použitia parko-
vacích senzorov počas fázy vyhľadáva-
nia, nesprávna trajektória vozidla
vplyvom prekážok pod kolesami.
Dokončite
manuálne ❍Fáza manévrovania riadená systémom
Magic Parking skončila, je ale nutné,
aby parkovací manéver dokončil vo-
dič.
❍Počas manévru bol chytaný volant.
❍Počas manévru bola vyradená spia-
točka a vozidlo sa pohlo.
❍Kvôli prekážkam na kolesách, dráha
vozidla sa vzdiali od tej potrebnej na
zaparkovanie.
Prítomnosť
prívesuBola vyžadaná aktivácia Magic Parking,
ale vozidlo má pripojený príves (je správ-
ne zasunutá vidlica v zásuvke).
Magic Parking
vypnutýMagic Parking sa vypol kvôli požiadav-
ke aktivácie parkovacích senzorov počas
fázy vyhľadávania a pri rýchlosti nižšej
ako 15 km/h.
UPOZORNENIE Niektoré textové hlásenia združeného prístroja sú doprovázené akustickou signalizáciou.
